روتر A9KV-V2-DC-A سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: A9KV-V2-DC-A
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
دستگاه‌های Cisco ASR 9000v و ASR 9000v-V2 نشان‌دهنده یک تحول استراتژیک در معماری شبکه هستند که برای یکپارچه‌سازی عملکردهای دسترسی (Access) و لبه (Edge) در یک سیستم واحد و منسجم طراحی شده‌اند. این دستگاه‌ها با بهره‌گیری از فناوری مجازی‌سازی شبکه (nV) سیسکو، به عنوان قفسه‌های توسعه (Extension Shelves) برای روترهای سری Cisco ASR 9000 Aggregation Services عمل می‌کنند. این رویکرد به ارائه‌دهندگان خدمات اجازه می‌دهد تا قابلیت‌های پیشرفته و صفحه کنترل (Control Plane) سری ASR 9000 را مستقیماً به لایه دسترسی (Access Layer) گسترش دهند و عملیات شبکه را به طور مؤثری ساده‌سازی کنند.
با بهره‌گیری از صفحه کنترل (Control Plane) توزیع‌شده در سری Cisco ASR 9000، این واحدها به سازمان‌ها امکان می‌دهند تا خدمات و ظرفیت شبکه (Network Capacity) خود را به شکل چشمگیری مقیاس‌پذیری (Scalability) کنند. این یکپارچه‌سازی به‌گونه‌ای مهندسی شده است که پیچیدگی‌های عملیاتی و هزینه‌ها را کاهش دهد و روشی بهینه برای مدیریت عملکردهای لبه (Edge) و دسترسی (Access) به‌عنوان یک موجودیت واحد، به‌جای اجزای پراکنده و مستقل، فراهم آورد.
نمای کلی محصول
دستگاه‌های Cisco ASR 9000v و ASR 9000v-V2، تجهیزاتی فوق‌فشرده (Ultra-compact)، مقاوم در برابر شرایط محیطی (Environmentally hardened) و کم‌مصرف هستند که برای استقرار در مکان‌های متنوع، از جمله محیط‌هایی که معمولاً برای سیستم‌های استاندارد لبه (Edge) یا دسترسی (Access) چالش‌برانگیز هستند، طراحی شده‌اند. از آنجایی که این دستگاه‌ها به عنوان اجزای میزبان سری ASR 9000 عمل می‌کنند، از مدیریت متمرکز بهره‌مند هستند که امکان نصب سریع، فعال‌سازی سرویس و یکپارچه‌سازی با سیستم‌های مدیریت شبکه (NMS) و سیستم‌های مدیریت المان (EMS) موجود را فراهم می‌سازد.
این واحدها در استقرار خود بسیار منعطف (Flexible) هستند و قابلیت نصب در مجاورت روتر میزبان یا در مکان‌های دوردست را دارند، حتی می‌توانند از طریق سیستم‌های DWDM متصل شوند. این دستگاه‌ها در پیکربندی‌های مختلف شاسی (Chassis)، شامل مدل‌های AC، DC ANSI و DC ETSI عرضه می‌شوند تا با نیازهای مختلف توان (Power) و محیطی سازگار باشند. با بهره‌گیری از ویژگی‌هایی نظیر طراحی دسترسی از جلو (Front-access) و سینی‌های فن و فیلترهای قابل تعویض در محل (Field-replaceable)، این روترها برای سهولت در نگهداری (Maintenance) در محیط‌های دارای محدودیت فضا طراحی شده‌اند.
ویژگی‌ها و مزایا
- مدیریت ساده‌سازی شده (Simplified Management):نیاز به مدیریت ASR 9000v/V2 به عنوان یک عنصر شبکه مستقل را از بین می‌برد، زیرا به طور کامل در زیرساخت مدیریتی سری Cisco ASR 9000 ادغام شده است.
- بهره‌وری عملیاتی (Operational Efficiency):با استفاده از محیط نرم‌افزاری موجود Cisco IOS XR در میزبان، تلاش مورد نیاز برای گواهی‌سازی، آموزش اپراتور و نگهداری نرم‌افزار را کاهش می‌دهد.
- استقرار منعطف (Flexible Deployment):از توپولوژی‌های مجاور و از راه دور پشتیبانی می‌کند که امکان جای‌گذاری پورت‌ها با تراکم بالا را در محیط‌های فیزیکی مختلف فراهم می‌سازد.
- تاب‌آوری (Resiliency):از طریق اتصال به میزبان‌های افزونه (Redundant) سری Cisco ASR 9000، محافظت قدرتمندی در برابر خرابی‌های شلف، پورت‌های دسترسی و پورت‌های فابریک ارائه می‌دهد.
- طراحی فشرده و مقاوم (Compact and Hardened Design):دارای پروفایل مصرف انرژی بسیار پایین و شاسی مقاوم‌سازی شده است که برای ساختمان‌ها یا کابینت‌های بدون کنترل دما مناسب می‌باشد.
- مقیاس‌پذیری سرویس (Service Scalability):از مقیاس پیشرو در صنعت سری Cisco ASR 9000 برای ارائه سرویس‌های پیشرفته در لایه دسترسی بهره می‌برد.
- پشتیبانی جامع از رابط‌ها (Comprehensive Interface Support):شامل 44 پورت SFP (با سرعت 10/100/1000 مگابیت بر ثانیه) و 4 پورت SFP+ 10-GE برای پاسخگویی به نیازهای متنوع اتصال است.
- ابزارهای پیشرفته (Advanced Tooling):پشتیبانی کامل از Cisco Prime برای ارائه‌دهندگان خدمات و ابزار Cisco ASR 9000 Series Craft Tool (ACT) جهت نظارت و مدیریت بهینه.

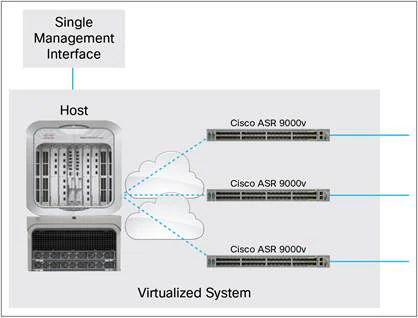

ادغام لبه (Edge) و دسترسی (Access) در یک سیستم مجازی‌سازی شده شبکه (nV). این همان چیزی است که با Cisco به دست می‌آورید.روترهای Cisco ASR 9000v و Cisco ASR 9000v-V2 که از تکنولوژی nV سری Cisco ASR 9000 برای یکپارچه‌سازی عملکردهای دسترسی و لبه استفاده می‌کنند. دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 به عنوان یک قفسه توسعه (Extension Shelf) برای روترهای سری Cisco ASR 9000 Aggregation Services عمل کرده و امکان ارائه سرویس‌های سری Cisco ASR 9000 را از طریق Cisco ASR 9000v یا Cisco ASR 9000v-V2 فراهم می‌کنند. استفاده از تکنولوژی nV به شما این امکان را می‌دهد که با ساده‌سازی شبکه دسترسی و لبه، و همچنین ارائه مقیاس‌پذیری (Scalability) عظیم در سرویس و شبکه از طریق صفحه کنترل توزیع‌شده (Distributed Control Plane) در Cisco ASR 9000 که پردازش ویژگی‌ها را به لایه دسترسی گسترش می‌دهد، هزینه‌های عملیاتی خود را به شکل چشمگیری کاهش دهید.
بررسی اجمالی محصول
محصولات Cisco ASR 9000v و ASR 9000v-V2 که دارای طراحی مقاوم در برابر شرایط محیطی، دسترسی از جلو، مصرف انرژی پایین و ابعاد بسیار فشرده (Ultra-compact) هستند، در مجاورت یا به صورت از راه دور نسبت به میزبان Cisco ASR 9000 Series خود مستقر شده و خدمات و مقیاس‌پذیری (Scalability) سری ASR 9000 را در مکان‌هایی ارائه می‌دهند که پیش از این توسط سیستم‌های دسترسی (Access System) یا سیستم‌های لبه (Edge System) قابل دستیابی نبودند. از آنجایی که تکنولوژی nV، صفحه کنترل (Control Plane) و رابط مدیریتی Cisco ASR 9000 Series را از طریق یک پورت فابریک (Fabric Port) گسترش می‌دهد و Cisco ASR 9000v و Cisco ASR 9000v-V2 را به عنوان بخشی از میزبان Cisco ASR 9000 Series یکپارچه می‌کند، فرآیندهای نصب، راه‌اندازی، ادغام با سیستم مدیریت المان (EMS) و سیستم مدیریت شبکه (NMS) و همچنین فعال‌سازی سرویس، همگی در عرض چند دقیقه قابل انجام هستند (شکل 1).
ویژگی‌ها و مزایای فناوری Cisco ASR 9000v و Cisco ASR 9000 nV
ویژگی‌ها و مزایا شامل موارد زیر است (شکل 2).
● هم‌راستایی ویژگی‌ها (Feature alignment)
از آنجایی که خدمات و ویژگی‌های فناوری nV توسط میزبان Cisco ASR 9000 Series ارائه می‌شود، Cisco ASR 9000v و Cisco ASR 9000v-V2 خطاهای احتمالی و حدس و گمان‌های دشوار در هماهنگ‌سازی ویژگی‌ها، خدمات و رفتارهای دائماً در حال تغییر سیستم‌های دسترسی (Access) و لبه (Edge) که به صورت مستقل مستقر شده‌اند را کاهش می‌دهند.
● توپولوژی‌های منعطف (Flexible topologies)
دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 می‌توانند در مجاورت یا به صورت از راه دور نسبت به میزبان Cisco ASR 9000 Series خود مستقر شوند و از برنامه‌هایی که به پورت‌هایی با تراکم بالا (High-density) یا نقاط حضور (PoP) متعدد از راه دور نیاز دارند، پشتیبانی کنند. دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 می‌توانند مستقیماً به میزبان Cisco ASR 9000 Series متصل شوند، که این اتصال شامل استفاده از سیستم‌های مالتی‌پلکس تقسیم طول موج متراکم (DWDM) یا تکامل برای کارکرد در سایر توپولوژی‌ها می‌شود.
● مقیاس سرویس (Service scale)
با بهره‌گیری از خدمات پیشرو در صنعت و مقیاس شبکه (Network Scale) در سیستم‌های لبه (Edge) سری Cisco ASR 9000، مدل‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 تعریف جدیدی از رابطه میان مقیاس سرویس و بسته‌بندی (Packaging) ارائه می‌دهند.
● تاب‌آوری (Resiliency)
دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 می‌توانند به چندین میزبان (Host) دارای افزونگی (Redundant) از سری Cisco ASR 9000 متصل شوند. گسترش صفحه کنترل (Control Plane) سری Cisco ASR 9000 به Cisco ASR 9000v، تاب‌آوری (Resiliency) در برابر خرابی‌های شلف (Shelf)، پورت‌های دسترسی (Access Port) و پورت‌های فابریک (Fabric Port) در Cisco ASR 9000v را فراهم می‌کند.
● سهولت در صدور گواهینامه (Certification)، آموزش و پیاده‌سازی (Deployment)
از آنجایی که تأمین قابلیت‌ها، رابط خط فرمان (CLI)، یکپارچه‌سازی سیستم مدیریتی، نگهداری نرم‌افزار و پردازش ویژگی‌ها توسط میزبان Cisco ASR 9000 Series با استفاده از نرم‌افزار Cisco IOS XR ارائه می‌شود، تلاش افزایشی برای صدور گواهینامه، آموزش اپراتور، یکپارچه‌سازی شبکه و استقرار Cisco ASR 9000v و Cisco ASR 9000v-V2 به طور چشمگیری کاهش می‌یابد.با استفاده از نرم‌افزار XR Software، تلاش‌های افزایشی برای صدور گواهینامه (Certification)، آموزش اپراتور، یکپارچه‌سازی شبکه و استقرار Cisco ASR 9000v و Cisco ASR 9000v-V2 به شکل چشمگیری کاهش می‌یابد.
● سهولت در مدیریت (Management)
مدیریت Cisco ASR 9000v و Cisco ASR 9000v-V2 در مقایسه با یک المان شبکه مستقل به شکل چشمگیری کاهش می‌یابد، زیرا:
◦ دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 به عنوان یک عنصر شبکه مستقل در EMS و NMS مستقر، پیکربندی، ارتقا یا یکپارچه‌سازی نمی‌شوند.
◦ عملکردهای ارائه‌شده توسط Cisco ASR 9000v و Cisco ASR 9000v-V2 در مقایسه با یک المان شبکه مستقل (Standalone Network Element)، محدودتر هستند.
◦ ایمیج‌های نرم‌افزاری Cisco ASR 9000v و Cisco ASR 9000v-V2 از طریق زیرساخت مدیریت نرم‌افزار Cisco ASR 9000 مدیریت می‌شوند.
● مصرف انرژی و فضای اشغالی (Footprint) بسیار کم
با داشتن نیازهای توان (Power) قابل مقایسه با یک لامپ و ابعاد فیزیکی مشابه یک لپ‌تاپ، Cisco ASR 9000v و Cisco ASR 9000v-V2 ویژگی‌ها و سرویس‌های پیشرفته سری Cisco ASR 9000 را با کسری از توان مصرفی یا فضای اشغالی نسبت به هر روتر لبه (Edge Router) مشابه ارائه می‌دهند.
● طراحی مقاوم در برابر شرایط محیطی (Environmentally hardened design)
طراحی مقاوم Cisco ASR 9000v و Cisco ASR 9000v-V2، امکان استقرار سرویس‌های سری Cisco ASR 9000 را در کابینت‌ها و ساختمان‌های فاقد سیستم کنترل دما فراهم می‌کند.
● دسترسی از جلو (Front access)
دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 با قابلیت دسترسی کامل از جلو، می‌توانند بر روی دیوار یا کابینت نصب شوند و یا به صورت پشت‌به‌پشت با سایر تجهیزات در یک کابینت واحد قرار گیرند، به طوری که امکان سرویس‌دهی کامل از طریق پنل جلویی فراهم باشد.
● سهولت در یکپارچه‌سازی با سیستم‌های مدیریت عناصر (EMS) و سیستم‌های مدیریت شبکه (NMS)
تلاش افزایشی برای یکپارچه‌سازی Cisco ASR 9000v و Cisco ASR 9000v-V2 در شبکه‌ای با Cisco ASR 9000 Series به طرز چشمگیری کاهش یافته است، زیرا میزبان Cisco ASR 9000 Series، دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 را به عنوان بخشی از Cisco ASR 9000 Series به سیستم‌های مدیریت شبکه (EMS) و (NMS) معرفی می‌کند و همچنین به این دلیل که تأمین منابع (Provisioning)، سرویس‌ها و پردازش ویژگی‌ها (Feature processing) توسط میزبان Cisco ASR 9000 Series و با استفاده از طرح‌واره (Schema) موجود آن ارائه می‌شود.
● پشتیبانی از ACT
ابزار Cisco ASR 9000 Series Craft Tool (ACT) که همراه با میزبان Cisco ASR 9000 Series ارائه می‌شود، یک نمایش گرافیکی از وضعیت Cisco ASR 9000v و Cisco ASR 9000v-V2 به عنوان بخشی از Cisco ASR 9000 Series و همچنین امکان مدیریت نرم‌افزار ASR 9000v را فراهم می‌کند.
● Cisco Primeپشتیبانی (Support)
دستگاه Cisco ASR 9000v تحت پشتیبانی Cisco Prime for Service Providers، که سیستم مدیریت المان (EMS) پیشرفته سیسکو است، قرار دارد. این پشتیبانی شامل شناسایی (Discovery)، نگهداری (Maintenance)، تأمین (Provisioning) و مدیریت خطا (Fault Management) می‌شود.
● گزینه‌های شاسی (Chassis):
◦ شاسی AC - AC با کانکتور سه شاخه
◦ DC ANSI - شاسی DC با تغذیه برق A/B و کانکتورهای ANSI
◦ DC ETSI - شاسی DC با تغذیه برق A/B و کانکتورهای ETSI
● سینی فن و فیلتر با قابلیت تعویض در محل (Field-replaceable)
دستگاه‌های Cisco ASR 9000v و Cisco ASR 9000v-V2 شامل یک سینی فن (Fan Tray) با قابلیت دسترسی از جلو و تعویض در محل، و همچنین یک فیلتر با قابلیت تعویض در محل هستند.
رابط‌های محصول (Product Interfaces)
جدول 1، رابط‌های (Interfaces) پشتیبانی‌شده توسط Cisco ASR 9000v و Cisco ASR 9000v-V2 را فهرست می‌کند. در دسترس بودن برخی از ویژگی‌ها (Features) به نسخه‌های نرم‌افزاری Cisco ASR 9000 Series بستگی دارد.
Cisco ASR 9000v-V2 برای پشتیبانی به عنوان ماهواره (Satellite) به حداقل نسخه IOS-XR 5.2.2 نیاز دارد.
جدول 1. رابط‌های (Interfaces) Cisco ASR 9000v و Cisco ASR 9000v-V2
رابط (Interface) | توضیحات |
44 پورت SFP (Small Form-Factor Pluggable) با سرعت‌های 10، 100 و 1000 مگابیت بر ثانیه | پورت‌های SFP سرویس‌های 10، 100 و 1000 مگابیت بر ثانیه ارائه می‌دهند. برای جزئیات بیشتر در مورد پورت‌های قابل اتصال (Pluggable) پشتیبانی‌شده، به برگه داده (Data Sheet) ماژول‌های نوری Cisco برای ASR 9000v مراجعه کنید. |
4 پورت SFP+ با سرعت 10 گیگابیت اترنت (10-GE) | رابط‌های SFP+ امکان استفاده از انواع رابط‌های ترکیبی را فراهم می‌کنند. برای مشاهده لیست کامل رابط‌های پشتیبانی‌شده، به برگه داده (Data Sheet) ماژول‌های نوری Cisco برای ASR 9000v مراجعه کنید. |
AC | مخصوص شاسی Cisco ASR 9000v AC؛ این سوکت سه-کانکتوره برای استفاده با کابل‌های برق AC خارجی در نظر گرفته شده است. |
ANSI DC-A و DC-B | مخصوص شاسی Cisco ASR 9000v DC-A؛ این دو ورودی برق DC افزونه (Redundant) با استاندارد ANSI مطابقت دارند. |
ETSI DC-A و DC-B | مخصوص شاسی Cisco ASR 9000v DC-E؛ این دو ورودی برق DC افزونه (Redundant) با استاندارد ETSI مطابقت دارند. |
EOBC | پورت مدیریت اترنت که می‌تواند به صورت اختیاری برای مدیریت محلی Cisco ASR 9000v استفاده شود. |
کنسول (Console) | پورت سریال که می‌تواند به صورت اختیاری برای مدیریت محلی Cisco ASR 9000v استفاده شود. |
زمان روز (ToD) و بسته‌ها در ثانیه (PPS) | رزرو شده برای استفاده در آینده. |
مشخصات محصول
جدول 2 مشخصات فنی Cisco ASR 9000v و Cisco ASR 9000v-V2 را فهرست می‌کند.
جدول 2. مشخصات محصول (Product Specifications)
توضیحات | مشخصات فنی ASR 9000v | مشخصات فنی ASR 9000v-V2 |
ابعاد فیزیکی (ارتفاع x عرض x عمق)؛ | AC: 1.560 اینچ x 17.417 اینچ x 9.095 اینچ؛ 8.95 پوند DC ANSI و DC ETSI: 1.560 اینچ x 17.417 اینچ x 9.095 اینچ؛ 9.30 پوند | AC: 1.56 اینچ x 17.42 اینچ x 9.1 اینچ؛ 8.95 پوند DC ANSI و DC ETSI: 1.56 اینچ x 17.42 اینچ x 9.1 اینچ؛ 9.30 پوند |
توان | توان اسمی: 159 وات حداکثر توان: 210 وات | توان اسمی: 120 وات حداکثر توان: 170 وات |
ولتاژ ورودی AC | 100 تا 240 ولت AC، 50 و 60 هرتز | 100 تا 240 ولت AC، 50 و 60 هرتز |
ولتاژ ورودی DC | 36- تا 74- ولت DC | 36- تا 74- ولت DC |
استانداردهای تجهیزات شبکه ساختمان (NEBS) | GR-1089 ویرایش 5 و GR-63 ویرایش 3 | GR-1089 ویرایش 5 و GR-63 ویرایش 3 |
دمای عملیاتی (اسمی) | 40- درجه سانتی‌گراد تا 65+ درجه سانتی‌گراد | DC ANSI/ETSI: 40- درجه سانتی‌گراد تا 65+ درجه سانتی‌گراد AC: 5- درجه سانتی‌گراد تا 55+ درجه سانتی‌گراد |
رطوبت عملیاتی (اسمی) (رطوبت نسبی) | 5 تا 85 درصد غیر متراکم، عملکرد تا 95 درصد غیر متراکم تضمین شده است | 5 تا 85 درصد غیر متراکم، عملکرد تا 95 درصد غیر متراکم تضمین شده است |
دمای نگهداری | 40- درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد | 40- درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد |
رطوبت نگهداری (نسبی) | 93 درصد غیر متراکم | 93 درصد غیر متراکم |
ارتفاع عملیاتی | 13,123 فوت (4000 متر) | 13,123 فوت (4000 متر) |
اطلاعات سفارش‌گذاری
جدول 3. اطلاعات سفارش
شماره قطعه (Part Number) | توضیحات محصول |
ASR-9000V-AC= | سوئیچ ASR 9000v با 44 پورت GE و 4 پورت 10-GE، منبع تغذیه AC |
ASR-9000V-DC-A= | سوئیچ ASR 9000v با 44 پورت GE و 4 پورت 10-GE، منبع تغذیه DC با شاسی ANSI |
ASR-9000V-DC-E= | سوئیچ ASR 9000v با 44 پورت GE و 4 پورت 10-GE، منبع تغذیه DC با شاسی ETSI |
ASR-9000V-FAN= | سینی فن (Fan Tray) دستگاه ASR 9000v به همراه فیلتر |
CPT-50-FTF= | فیلتر سینی فن CPT-50 |
A9KV-V2-AC= | سوئیچ ASR 9000v-V2 با 44 پورت GE و 4 پورت 10GE، منبع تغذیه AC |
A9KV-V2-DC-A= | سوئیچ ASR 9000v-V2 با 44 پورت GE و 4 پورت 10GE، منبع تغذیه DC با شاسی ANSI |
A9KV-V2-DC-E= | سوئیچ ASR 9000v-V2 با 44 پورت GE و 4 پورت 10GE، منبع تغذیه DC با شاسی ETSI |
A9KV-V2-FAN= | سینی فن (Fan Tray) دستگاه ASR-9000V2 به همراه فیلتر |
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره Cisco ASR 9000v، بازدید کنید https://www.cisco.com/en/US/products/ps9853/index.html.
| مدل | A9KV-V2-DC-A |
