روتر ASR-920-12SZ-D سیسکو

Ciscoروتر Cisco ASR 920 Series Aggregation Services با قابلیت انطباق زمانی (Timing Compliance) کلاس B، یک پلتفرم دسترسی همگرا با امکانات کامل است که به عنوان پلتفرم تجمیع Carrier Ethernet برای خدمات تجاری یا به عنوان پلتفرم CSR/تجمیع کوچک برای شبکه های انتقال موبایل (Mobile Backhaul) در بازارهای 5G جایگاه یابی شده است.

نمای کلی محصول

روترهای سری ASR 920 ویژگی‌های کلیدی اترنت مخابراتی (Carrier Ethernet) را ارائه می‌دهند که عملیات شبکه را ساده‌سازی می‌کند. شما می‌توانید از این روترها برای ارائه سرویس‌های ممتاز با توافق‌نامه‌های سطح خدمات (SLAs) ارتقاءیافته استفاده کنید. همچنین، یک مدل فعال‌سازی سرویس اختیاری، از رشد تدریجی پشتیبانی کرده و این روترها را منعطف و مقرون‌به‌صرفه می‌سازد.

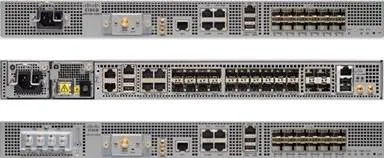

روترهای جدید سری Cisco ASR 920 با قابلیت انطباق زمانی (Timing Compliance) کلاس B، در ابعاد کوچک (1RU) و با پیکربندی‌های زیر عرضه می‌شوند:

●   پلتفرم دسترسی ثابت Cisco ASR 920-12SZ-A با منبع تغذیه AC تکی، دوازده رابط 1/10GE SFP، رابط‌های زمان‌بندی (1PPS/10MHz/ToD) و ماژول GNSS قابل اتصال

●   پلتفرم دسترسی ثابت Cisco ASR 920-12SZ-D با منابع تغذیه DC دوگانه، دوازده رابط 1/10GE SFP، رابط‌های زمان‌بندی (1PPS/10MHz/ToD) و ماژول GNSS قابل اتصال

●   پلتفرم دسترسی ثابت Cisco ASR 920-20SZ-M با منابع تغذیه ماژولار AC/DC دارای افزونگی (Redundant)، بیست رابط GE SFP، چهار رابط مسی GE، چهار رابط 10GE SFP+ و رابط‌های زمان‌بندی (1PPS/10MHz/ToD)

ویژگی‌های برجسته

دسترسی پهن‌باند (Broadband access)

روترهای زمان‌بندی کلاس B مدل Cisco ASR 920 از دسترسی پهن‌باند (Broadband) برای ارائه سرویس‌های «any-play» (شامل صوت، ویدیو، دیتا و موبایل) به هزاران مشترک پشتیبانی می‌کنند. کیفیت خدمات (QoS) در این روترها می‌تواند تا تعداد زیادی صف (Queue) در هر دستگاه مقیاس‌پذیر شود. این تعداد بالای صف‌ها، در ترکیب با الگوریتم کیفیت خدمات (QoS) سلسله‌مراتبی سه سطحی، می‌تواند تجربه کاربری پهن‌باند ارتقایافته‌ای را ارائه دهد. این سوئیچ لایه 2 و روتر لایه 3 با قابلیت‌های کامل، از طیف متنوعی از برنامه‌های کاربردی پهن‌باند از جمله IPTV و ویدیو درخواستی (VoD) پشتیبانی کرده و معماری شبکه قابل برنامه‌ریزی تکامل‌یافته سیسکو (Cisco Evolved Programmable Network - EPN) را بهبود بخشیده و گسترش می‌دهد.

دسترسی همگرا (Converged access) برای برنامه‌های کاربردی موبایل

روتر ASR 920 که به عنوان یک پلتفرم دسترسی همگرا (Converged Access Platform) برای شبکه انتقال موبایل (Mobile Backhaul) مستقر می‌شود، می‌تواند چندین ایستگاه پایه را از طریق رابط‌های متعدد اترنت (Ethernet) و IP تجمیع کند و از MPLS به عنوان بستری برای انتقال ترافیک شبکه موبایل بهره ببرد. این دستگاه همچنین سرویس‌های زمان‌بندی Synchronous Ethernet (SyncE) و IEEE-1588 را که در شبکه‌های دسترسی همگرای امروزی ضروری هستند، فراهم می‌کند. مدل‌های (ASR-920-12SZ-A /ASR-920-12SZ-D) دارای یک گیرنده GNSS قابل اتصال (Pluggable) هستند که می‌تواند به عنوان ساعت مرجع اصلی (Grandmaster Clock) برای تجمیع و انتقال ترافیک سلول‌های کوچک (Small Cell) عمل کند. این روتر به دلیل ابعاد کوچک (Small Form Factor) و دوام بالا در بازه‌های دمایی گسترده، قابلیت نصب در کابینت‌های کوچک و کاملاً مهر و موم شده در محیط‌های بیرونی را دارد.

دسترسی اترنت شهری (Metro Ethernet)

روتر Cisco ASR 920 برای برآورده‌سازی نیازهای ارائه‌دهندگان خدمات (Service Provider) در حوزه دسترسی Carrier Ethernet طراحی شده است. این دستگاه برای دسترسی از راه دور (Remote Access) و دفاتر مرکزی، و همچنین سایت‌های تجمیع (Aggregation) کوچک‌تر که به یک پلتفرم همگرا (Converged Platform) با قابلیت‌های کامل و ابعاد کوچک نیاز دارند، بهینه‌سازی شده است. این روتر انعطاف‌پذیری در ارائه خدمات را فراهم کرده و انتقال لایه 2 (Layer 2)، IP و MPLS را برای سرویس‌های پیشرفته L2VPN، L3VPN و مالتی‌کست (Multicast) ارائه می‌دهد.

تفاوت‌های اصلی (Major differentiators)

روترهای ASR 920 به ارائه‌دهندگان خدمات کمک می‌کنند تا سرویس‌های متمایز و مقرون‌به‌صرفه‌ای مانند پهنای باند (Bandwidth) خانگی، موبایل و Metro Ethernet ارائه دهند. این دستگاه همچنین تمامی ویژگی‌های مورد نیاز برای راه‌اندازی سرویس‌های MEF 3.0، از جمله سرویس‌های ELINE، ELAN، ETREE، ACCESS ELINE و TRANSIT ELINE را فراهم می‌کند.

گزینه‌های استقرار (Deployment) منعطف

روترهای ASR 920 با فرم فاکتور (Form Factor) فشرده 1RU طراحی شده‌اند تا امکان استقرار در فضاهای کوچک را فراهم کنند. این روترها با بهره‌گیری از طیف متنوعی از گزینه‌های نصب، قابلیت استقرار در مکان‌ها و کابینت‌هایی با محدودیت فضا را دارند. محدوده دمای عملیاتی گسترده پشتیبانی‌شده توسط روتر ASR 920، امکان استفاده از آن‌ها را در محیط‌هایی با حداقل کنترل‌های زیست‌محیطی فراهم می‌سازد. علاوه بر این، ابعاد کوچک (Small Footprint) این دستگاه‌ها به ارائه‌دهندگان خدمات اجازه می‌دهد تا دامنه شبکه های Carrier Ethernet خود را به مکان‌های دورافتاده و چالش‌برانگیزتر گسترش دهند.

منبع تغذیه (Power-supply unit)

روترهای جدید با استاندارد زمان‌بندی کلاس B، از ماژول منبع تغذیه (Power Supply) ثابت و دوگانه (Redundant) برای مدل DC (ASR-920-12SZ-D) و ماژول منبع تغذیه ثابت و تکی برای مدل AC (ASR-920-12SZ-A) با جریان هوای از جلو به عقب پشتیبانی می‌کنند. مدل ASR-920-20SZ-M از ماژول‌های منبع تغذیه دوگانه و Redundant با جریان هوای از جلو به عقب پشتیبانی می‌کند که در محل (Field) قابل تعویض هستند.

تغذیه شده توسط تراشه (ASIC) اترنت مخابراتی (Carrier Ethernet) سیسکو

روترهای ASR 920 که از مدار مجتمع با کاربرد خاص (ASIC) مخصوص اترنت مخابراتی (Carrier Ethernet) سیسکو بهره می‌برند و به‌طور اختصاصی برای ارائه‌دهندگان خدمات طراحی شده‌اند، فناوری‌های ضروری اترنت مخابراتی از جمله کیفیت خدمات سلسله‌مراتبی (HQoS)، MPLS و سرویس‌های شبکه محلی مجازی (VPLS) را ارائه می‌دهند. این طراحی پیشرفته و سفارشی ASIC، عملکرد بی‌وقفه با نرخ خط (Line-rate) را همزمان با ارائه سرویس‌های پیچیده‌ای مانند لیست کنترل دسترسی (ACL) و HQoS فراهم می‌کند. این ASIC اترنت مخابراتی، نوآوری‌های مدیریت ترافیک سیسکو را برای ارائه عملیات هوشمند سوئیچینگ بسته (Packet-switching) و مسیریابی (Routing) یکپارچه می‌سازد.

ارتقای سرویس (Service enhancement)

در روترهای ASR 920، به هر سرویس ویژگی‌های پیشرفته کیفیت خدمات (QoS) و امنیت اختصاص داده می‌شود. این روتر قابلیت اندازه‌گیری (Metering) پیشرفته برای هر کلاس ترافیکی را فراهم کرده و آمار دوطرفه تعداد بسته‌ها (Packet-count) و تعداد بایت‌ها (Byte-count) را ارائه می‌دهد. ارائه این سرویس با عملکردهای عملیات، مدیریت و نگهداری (OAM) بهبود یافته است که شامل مدیریت خطای اتصال لایه 2 (CFM)، توافق‌نامه‌های سطح سرویس IP (SLAs) برای لایه 3 و MPLS OAM می‌شود.

مزایا

MPLS در لایه دسترسی (Access Layer)

روترهای Cisco ASR 920 با امکان راه‌اندازی سرویس‌های VPN لایه 2 و لایه 3 مبتنی بر MPLS از درون لایه دسترسی (Access Layer)، فناوری MPLS را به این لایه گسترش می‌دهند. این روترها به ارائه‌دهندگان خدمات (Service Providers) این امکان را می‌دهند که MPLS را به سمت لبه شبکه خود توسعه داده و از مزایای یک صفحه کنترل (Control Plane) واحد و یکپارچه MPLS در سراسر شبکه خود بهره‌مند شوند. این دستگاه‌ها از پشتیبانی کامل VPLS برخوردار بوده و امکان تعریف سرویس‌های چندنقطه‌ای (Multipoint) را فراهم می‌کنند. برای انعطاف‌پذیری بیشتر، VPLS می‌تواند به صورت مش کامل (Full Mesh) یا VPLS سلسله‌مراتبی (H-VPLS) پیاده‌سازی شود.

مدل سرمایه‌گذاری افزایشی (Incremental investment model)

بازگشت سرمایه (ROI) در یک المان دسترسی (Access element)، به شدت تحت تأثیر موقعیت آن در شبکه و نزدیکی به مشتریان است. قابلیت استقرار روترهای ASR 920 و سپس فعال‌سازی ویژگی‌ها در زمان نیاز (On-demand)، محافظت از سرمایه‌گذاری را به همراه دارد. این محافظت، زمان‌بندی انعطاف‌پذیری را برای پیاده‌سازی سرویس‌های MPLS و 10 Gigabit Ethernet و همچنین افزایش ظرفیت سرویس‌دهی فراهم می‌کند.

توافق‌نامه‌های سطح خدمات (Service-Level Agreements) پیشرفته

کیفیت خدمات (QoS) آگاه از سرویس به ارائه‌دهندگان خدمات اجازه می‌دهد تا سبد خدمات خود را با توافق‌نامه‌های سطح خدمات (SLA) بسیار پیشرفته و متمایز، گسترش داده و متمایز کنند. قابلیت‌های HQoS در روترهای ASR 920 تا هشت صف در هر سرویس، سه سطح زمان‌بندی (Scheduling) و حجم بافرهایی با قابلیت پشتیبانی از پرتقاضاترین برنامه‌های کابلی و بی‌سیم امروزی مقیاس‌پذیر هستند.

خدمات زمان‌بندی (Timing) و همگام‌سازی (Synchronization) موبایل

روترهای ASR 920 خدمات زمان‌بندی (Timing Services) مورد نیاز در یک شبکه دسترسی همگرا (Converged Access Network) را برای پشتیبانی از راهکارهای موبایل، از جمله برنامه‌های شبکه دسترسی رادیویی (RAN)، فراهم می‌کنند. روترهای جدید Cisco ASR920 با استاندارد زمان‌بندی Class B، قابلیت‌های زمان‌بندی پیشرفته‌ای را از طریق کلاک مرزی (Boundary Clock) کلاس B با دقت ±20ns پشتیبانی می‌کنند که برای شبکه‌های MBH و 5G ضروری است. این روترها همچنین از SyncE به همراه کانال پیام‌رسانی همگام‌سازی اترنت (ESMC) و پیام‌های وضعیت همگام‌سازی (SSM) پشتیبانی می‌کنند تا قابلیت ردیابی عالی منبع کلاک (Clock-source Traceability) را فراهم آورند. علاوه بر این، این روترها از استاندارد IEEE-1588 پشتیبانی کرده و مدل‌های ASR-920-12SZ-A و ASR-920-12SZD دارای یک گیرنده GNSS قابل اتصال (Pluggable) هستند که می‌تواند به عنوان کلاک اصلی (Grandmaster Clock) برای تجمیع و انتقال ترافیک سلول‌های کوچک (Small Cell) عمل کند.

بهره‌وری عملیاتی (Operational efficiency) برای استقرار دسترسی اترنت مخابراتی (Carrier Ethernet)

روترهای Cisco ASR 920 دارای بهبودهای عمده‌ای هستند که به ارائه‌دهندگان خدمات کمک می‌کند تا مدیریت شبکه را ساده و تسهیل کرده و هزینه‌های عملیاتی (Operational Costs) را کاهش دهند. با بهره‌گیری از این ویژگی‌های نوآورانه، روترهای ASR 920 می‌توانند در کاربردهای متنوعی از جمله خدمات تجاری با رابط کاربری شبکه (UNI) 10 گیگابیت اترنت و شبکه موبایل بک‌هال (Mobile Backhaul) اترنت مستقر شوند. این ویژگی‌ها باعث ارتقای آگاهی از عملکرد (Performance Awareness)، تسهیل عیب‌یابی (Troubleshooting) و ساده‌سازی راه‌اندازی و بازیابی سرویس‌ها می‌شوند. قابلیت «Dying gasp» برای نشانگرهای توان و چهار ورودی هشدار خارجی نیز تغییرات در سایت‌های از راه دور را تشخیص داده و ابزارهای بیشتری را برای مدیریت سلامت عناصر شبکه در اختیار ارائه‌دهندگان خدمات قرار می‌دهد.

تجهیزات محل مشتری (CPE) جهانی

با بهره‌گیری از تمامی رابط‌های داخلی، این پلتفرم بسیار منعطف بوده و می‌تواند پاسخگوی بسیاری از سناریوهای پیاده‌سازی، از جمله استقرار در شبکه‌های گیگابیت اترنت (Gigabit Ethernet) و 10 گیگابیت اترنت (10 Gigabit Ethernet) باشد. مکانیزم لایسنس‌دهی در مدل ASR-920-12SZ-A/ASR-920-12SZD این امکان را فراهم می‌کند که رابط‌های 10 گیگابیت اترنت اضافی بر اساس نیاز هر پروژه فعال شوند؛ بدین ترتیب، ارائه‌دهندگان خدمات (Service Providers) می‌توانند پیکربندی دستگاه را شخصی‌سازی کرده و تنها در زمان توسعه خدمات خود، هزینه پرداخت کنند.

نرم‌افزار (Software)

روترهای Cisco ASR 920 توسط سیستم‌عامل ماژولار Cisco IOS XE پشتیبانی می‌شوند.این نرم‌افزار برای ارائه بسته‌بندی ماژولار، سرعت در ارائه قابلیت‌ها (Feature Velocity) و تاب‌آوری (Resiliency) قدرتمند طراحی شده است. برای کسب اطلاعات بیشتر در مورد ویژگی‌های پشتیبانی‌شده و قابلیت‌های نرم‌افزاری، به برگه داده (Data Sheet) روترهای تجمیعی سری Cisco ASR 920 در Cisco IOS XE Software مراجعه کنید..

مدیریت شبکه (Network management)

روترهای Cisco ASR 920 در Cisco Prime برای معماری‌های EPN پشتیبانی می‌شوند.راهکار مدیریت شبکه سرتاسری Cisco Prime، طراحی، تأمین و مدیریت شبکه‌های در سطح مخابراتی (Carrier-grade) را به شدت ساده می‌کند. این یک راهکار جامع است که طراحی سرویس، انجام عملیات، تضمین کیفیت و تحلیل عملکرد را متمرکز و خودکار می‌سازد تا به ارائه‌دهندگان خدمات و سازمان‌ها کمک کند ضمن برآورده کردن انتظارات بالای مشتریان، هزینه‌های خود را کاهش دهند.

برای مشاهده لیست کامل ماژول‌های نوری (Optics) پشتیبانی‌شده در سری Cisco ASR920، به لینک زیر مراجعه کنید:https://www.cisco.com/c/dam/en/us/td/docs/routers/asr920/compatibility/matrix/Optics-Matrix-ASR920.pdf.

مشخصات محصول

جداول 1 تا 3، مشخصات محصول، توان (Power) و محیطی را برای روترهای Cisco ASR 920 با استاندارد انطباق زمانی کلاس B (Class B Timing Compliance) فهرست می‌کنند.

جدول 1.       مشخصات سیستم سری Cisco ASR 920 با انطباق زمان‌بندی (Timing Compliance) کلاس B

جدول 2.       مشخصات توان (Power specifications)

جدول 3.       مشخصات محیطی (Environmental specifications)

جدول 4.       ایمنی و انطباق (Compliance)

اطلاعات سفارش‌گذاری

جدول 5.       اطلاعات سفارش
