روتر ASR-920-4SZ-D سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Cisco ASR 920 Seriesزیردسته: Cisco ASR 920 Systems
-
مدل: ASR-920-4SZ-D
-
توضیحات: Cisco ASR920 Series - 2GE and 4-10GE - DC model
-
قیمت: 4,020.00 دلارآخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
روترهای سری Cisco ASR 920 Aggregation Services یک پلتفرم همه‌کاره و با کارایی بالا (High-performance) هستند که برای پشتیبانی از ارائه مقرون‌به‌صرفه خدمات سیمی (Wireline) و بی‌سیم (Wireless) طراحی شده‌اند. این روترها به‌طور اختصاصی برای کاربردهای بک‌هال موبایل (Mobile backhaul) و برنامه‌های تجاری طراحی شده‌اند و راهکاری فشرده، مقاوم در برابر دما (Temperature-hardened) و کم‌مصرف (Energy-efficient) ارائه می‌دهند. این سری با فراهم کردن مجموعه‌ای مقیاس‌پذیر از خدمات VPN در لایه 2 و لایه 3، به ارائه‌دهندگان خدمات (Service providers) امکان می‌دهد تا خدمات پیشرفته مبتنی بر MPLS را مستقیماً از لایه دسترسی (Access layer) پیاده‌سازی کنند.
این پلتفرم با هدف ساده‌سازی عملیات شبکه و در عین حال حفظ توافق‌نامه‌های سطح خدمات (SLAs) بالا طراحی شده است. با بهره‌گیری از مدل منعطف «پرداخت به میزان رشد» (pay-as-you-grow)، ارائه‌دهندگان خدمات می‌توانند زیرساخت خود را برای پاسخگویی به نیازهای متغیر، بدون سرمایه‌گذاری اولیه سنگین، تطبیق دهند. این سری از محصولات با استفاده از یک تراشه اختصاصی Carrier Ethernet ASIC قدرت می‌گیرد که عملکرد نرخ خط (line-rate) را برای وظایف پیچیده‌ای همچون کیفیت خدمات سلسله‌مراتبی (HQoS) و مدیریت پیشرفته ترافیک (Traffic Management) تضمین می‌کند و آن را به انتخابی ایده‌آل برای محیط‌های دسترسی همگرا (Converged Access) تبدیل می‌سازد.
نمای کلی محصول
سری Cisco ASR 920 شامل چندین مدل است که برای نیازهای مختلف تراکم پورت (Port Density) طراحی شده‌اند و انعطاف‌پذیری لازم برای سناریوهای مختلف استقرار را تضمین می‌کنند. مدل‌های خاص با تراکم پورت پایین در این سری شامل ASR-920-12CZ-A و ASR-920-12CZ-D و همچنین ASR-920-4SZ-A و ASR-920-4SZ-D هستند. این واحدها با فرم فاکتور (Form Factor) فشرده 1RU طراحی شده‌اند که امکان جای‌گیری آن‌ها در محیط‌های با محدودیت فضا مانند کابینت‌های با عمق 300 میلی‌متر را فراهم می‌کند.
هر مدل به منابع تغذیه (Power Supplies) ماژولار و افزونه (Redundant) مجهز شده است که در هر دو پیکربندی AC و DC برای تضمین دسترسی‌پذیری بالا (High Availability) در دسترس هستند. این روترها از طیف گسترده‌ای از رابط‌های اترنت (Ethernet Interfaces) از 10 مگابیت بر ثانیه تا 10 گیگابیت بر ثانیه، با استفاده از اتصالات مسی و فیبر نوری پشتیبانی می‌کنند. علاوه بر این، کل این سری از نرم‌افزار ماژولار Cisco IOS XE بهره می‌برد که انعطاف‌پذیری (Resiliency) قدرتمند و مدیریت شبکه ساده‌شده را از طریق یکپارچه‌سازی با Cisco Prime برای معماری‌های EPN فراهم می‌کند.
ویژگی‌ها و مزایا
- فناوری MPLS در لایه دسترسی (Access Layer):امکان راه‌اندازی سرویس‌های VPN لایه 2 و لایه 3 مستقیماً در لبه دسترسی (Access Edge) را فراهم کرده و یک صفحه کنترل (Control Plane) یکپارچه ارائه می‌دهد.
- کیفیت خدمات (QoS) پیشرفته:دارای قابلیت کیفیت خدمات سلسله‌مراتبی سه سطحی (HQoS) با حداکثر هشت صف در هر سرویس، که عملکرد بهینه را برای برنامه‌های حساس صوتی، تصویری و داده‌ای تضمین می‌کند.
- زمان‌بندی و همگام‌سازی موبایل:پشتیبانی یکپارچه از BITS، 1PPS، ToD، SyncE و IEEE-1588 که آن را برای شبکه‌های بک‌هال (Backhaul) موبایل همگرا بسیار مناسب می‌سازد.
- مدل پرداخت به میزان رشد (Pay-as-You-Grow):امکان فعال‌سازی رابط‌های اترنت 1 گیگابیت یا 10 گیگابیت اضافی از طریق لایسنس (Licensing) همگام با توسعه نیازهای شبکه، که از سرمایه‌گذاری اولیه محافظت می‌کند.
- بهره‌وری عملیاتی:شامل ویژگی‌هایی مانند نشانگرهای قطع برق (Dying Gasp) و ورودی‌های هشدار خارجی برای تسهیل عیب‌یابی و مدیریت از راه دور سایت‌ها.
- دوام در سطح مخابراتی (Carrier-Grade):طراحی‌شده برای بازه‌های دمایی گسترده و محیط‌های کوچک و مهروموم‌شده، که امکان استقرار در مکان‌های بیرونی چالش‌برانگیز را فراهم می‌کند.
- مدیریت و نگهداری (OAM) جامع:توابع پیشرفته عملیات، مدیریت و نگهداری، شامل مدیریت خطای اتصال (CFM) لایه 2 و توافق‌نامه‌های سطح سرویس (SLA) آی‌پی.
Ciscoروترهای سری Cisco ASR 920 Aggregation Services Router (ASR) یک پلتفرم دسترسی همگرا با قابلیت‌های کامل هستند که برای ارائه مقرون‌به‌صرفه خدمات سیمی و بی‌سیم طراحی شده‌اند.

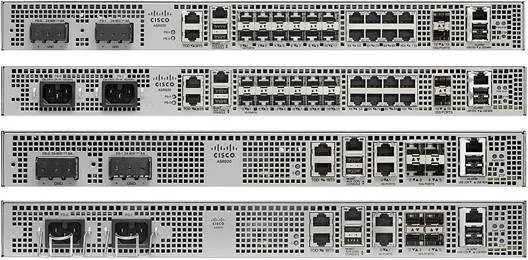

سری Cisco ASR 920 دارای مدل‌های متعددی با تراکم پورت (Port Density) متفاوت است، که شامل مدل‌های زیر با تراکم پورت کمتر می‌شود:
● Cisco ASR 920 Series (شماره قطعه ASR-920-12CZ-A)
● Cisco ASR 920 Series (ASR-920-12CZ-D)
● Cisco ASR 920 Series (ASR-920-4SZ-A)
● Cisco ASR 920 Series (ASR-920-4SZ-D)
کاربردهای اصلی
دسترسی پهن‌باند (Broadband Access)
روتر Cisco ASR 920 از دسترسی پهنای باند (Broadband) برای ارائه خدمات «هر سرویس» (any-play) شامل صوت، ویدیو، داده و تحرک‌پذیری (Mobility) به هزاران مشترک پشتیبانی می‌کند و کیفیت خدمات (QoS) در روتر Cisco ASR 920 قادر است تا تعداد زیادی صف (Queue) در هر دستگاه مقیاس‌پذیری (Scalability) شود. تعداد زیاد صف‌ها، در ترکیب با الگوریتم کیفیت خدمات (QoS) سلسله‌مراتبی سه سطحی، منجر به بهبود تجربه کاربری پهنای باند (Broadband) می‌شود. این سوئیچ لایه 2 و روتر لایه 3 با قابلیت‌های کامل، از انواع برنامه‌های کاربردی پهنای باند (Broadband) از جمله IPTV و ویدیو درخواستی (VoD) پشتیبانی کرده و معماری شبکه قابل برنامه‌ریزی تکامل‌یافته سیسکو (Cisco Evolved Programmable Network - EPN) را بهبود بخشیده و گسترش می‌دهد.
دسترسی همگرا (Converged Access) برای برنامه‌های کاربردی موبایل
روتر Cisco ASR 920 به عنوان یک پلتفرم دسترسی همگرا (Converged Access Platform) برای شبکه انتقال موبایل (Mobile Backhaul)، می‌تواند چندین ایستگاه پایه را از طریق رابط‌های متعدد اترنت (Ethernet) و IP تجمیع کرده و از MPLS به عنوان بستری برای انتقال ترافیک شبکه موبایل استفاده کند. این دستگاه با ارائه پشتیبانی یکپارچه از رابط‌های Building Integrated Timing Supply (BITS)، یک پالس در ثانیه (1PPS) و زمان روز (TOD)، خدمات زمان‌بندی مورد نیاز در شبکه‌های دسترسی همگرای امروزی را فراهم می‌کند. روتر Cisco ASR 920 همچنین از اترنت همگام (SyncE) و استاندارد IEEE-1588 پشتیبانی کرده و می‌تواند به عنوان منبع کلاک شبکه برای رابط‌های مالتی‌پلکس تقسیم زمانی (TDM)، SDH، SONET و SyncE عمل کند. علاوه بر خدمات زمان‌بندی، روتر Cisco ASR 920 به دلیل ابعاد کوچک (Small Form Factor) و دوام بالا در بازه‌های دمایی گسترده، می‌تواند در کابینت‌های کوچک و کاملاً مهر و موم شده در محیط‌های بیرونی نیز مستقر شود.
دسترسی اترنت شهری (Metro Ethernet Access)
روتر Cisco ASR 920 برای برآورده‌سازی نیازهای ارائه‌دهندگان خدمات (Service Provider) در بخش دسترسی Carrier Ethernet طراحی شده است. این دستگاه برای دسترسی از راه دور و دفاتر مرکزی در سایت‌های تجمیع کوچک‌تر که به یک پلتفرم همگرا با قابلیت‌های کامل و ابعاد کوچک (Small-footprint) نیاز دارند، بهینه‌سازی شده است. این روتر انعطاف‌پذیری در ارائه خدمات را فراهم کرده و انتقال لایه 2 (Layer 2)، IP و MPLS را برای سرویس‌های پیشرفته L2VPN، L3VPN و مالتی‌کست (Multicast) ارائه می‌دهد.
تمایزهای اصلی (Major Differentiators)
روتر Cisco ASR 920 به ارائه‌دهندگان خدمات کمک می‌کند تا با تکیه بر مجموعه‌ای از ویژگی‌های متنوع، خدمات پیشرفته، متمایز و مقرون‌به‌صرفه‌ای نظیر پهنای باند (Bandwidth) خانگی، موبایل و Metro Ethernet ارائه دهند.
گزینه‌های استقرار (Deployment) منعطف
روتر Cisco ASR 920 با فرم فاکتور فشرده 1RU طراحی شده است تا امکان استقرار در فضاهای کوچک را فراهم کند. این روتر با بهره‌گیری از طیف گسترده‌ای از گزینه‌های نصب، می‌تواند در مکان‌های با محدودیت فضا مانند کابینت‌های با عمق 300 میلی‌متر استاندارد ETSI نصب شود. ابعاد کوچک (Small footprint) و محدوده دمایی گسترده، به ارائه‌دهندگان خدمات (Service Providers) این امکان را می‌دهد که دامنه شبکه Carrier Ethernet خود را به مکان‌های دورافتاده‌تر و چالش‌برانگیزتر گسترش دهند.
واحد منبع تغذیه (Power-Supply Unit): دسترسی‌پذیری بالا (High Availability)
خانواده محصول Cisco ASR 920 امکان انتخاب بین منابع تغذیه AC و DC را فراهم می‌کند. این منابع تغذیه به صورت افزونه (Redundant) بوده و درون شاسی تعبیه شده‌اند.
رابط‌های اترنت (Ethernet) در انواع مسی و فیبر نوری با سرعت‌های 10 مگابیت بر ثانیه تا 10 گیگابیت بر ثانیه در دسترس هستند.
10 گیگابیت بر ثانیه (10 Gbps)
تغذیه شده توسط تراشه (ASIC) اترنت مخابراتی (Carrier Ethernet) سیسکو
سری Cisco ASR 920 با بهره‌گیری از مدار مجتمع با کاربرد خاص (ASIC) مخصوص اترنت مخابراتی (Carrier Ethernet) سیسکو که به‌طور اختصاصی برای ارائه‌دهندگان خدمات طراحی شده است، فناوری‌های ضروری اترنت مخابراتی شامل کیفیت خدمات سلسله‌مراتبی (HQoS)، MPLS و سرویس‌های شبکه محلی مجازی (VPLS) را ارائه می‌دهد. این طراحی پیشرفته و سفارشی ASIC، عملکرد بی‌وقفه با نرخ خط (Line-rate) را همزمان با ارائه سرویس‌های پیچیده‌ای نظیر لیست کنترل دسترسی (ACL) و HQoS فراهم می‌کند. این ASIC اترنت مخابراتی، نوآوری‌های مدیریت ترافیک سیسکو را برای ارائه عملیات هوشمند سوئیچینگ و مسیریابی بسته (Packet) یکپارچه می‌سازد.
ارتقای خدمات (Service Enhancement)
در Cisco ASR 920 Router، به هر سرویس ویژگی‌های پیشرفته کیفیت خدمات (QoS) و امنیت اختصاص داده می‌شود. این روتر قابلیت اندازه‌گیری (Metering) پیشرفته برای هر کلاس ترافیکی را فراهم کرده و آمار دوطرفه تعداد بسته‌ها (Packet-count) و تعداد بایت‌ها (Byte-count) را ارائه می‌دهد. ارائه این سرویس با عملکردهای عملیات، مدیریت و نگهداری (OAM) بهبود یافته است که شامل مدیریت خطای اتصال لایه 2 (CFM)، توافق‌نامه سطح سرویس (SLA) آی‌پی برای لایه 3 و MPLS OAM می‌شود.
مزایا
فناوری MPLS در لایه دسترسی (Access layer)
سری Cisco ASR 920 با امکان راه‌اندازی سرویس‌های VPN لایه 2 و لایه 3 مبتنی بر MPLS از درون لایه دسترسی (Access Layer)، فناوری MPLS را به این لایه گسترش می‌دهد. این روتر (Router) به ارائه‌دهندگان خدمات این امکان را می‌دهد که MPLS را به سمت لبه شبکه خود توسعه داده و از مزایای یک صفحه کنترل (Control Plane) واحد و یکپارچه MPLS در سراسر شبکه خود بهره‌مند شوند. این دستگاه پشتیبانی کامل از VPLS را ارائه می‌دهد که امکان تعریف سرویس‌های چندنقطه‌ای (Multipoint) را فراهم می‌سازد. برای انعطاف‌پذیری بیشتر، VPLS می‌تواند به صورت مش کامل (Full Mesh) یا VPLS سلسله‌مراتبی (H-VPLS) پیاده‌سازی شود.
مدل سرمایه‌گذاری پرداخت به میزان رشد (Pay-as-You-Grow)
نرخ بازگشت سرمایه (ROI) در یک المان دسترسی (Access Element)، به شدت تحت تأثیر موقعیت آن در شبکه و نزدیکی به مشتریان است. قابلیت استقرار Cisco ASR 920 Series و سپس فعال‌سازی ویژگی‌ها بر اساس تقاضا (On-demand)، محافظت از سرمایه‌گذاری را به همراه دارد. این محافظت، زمان‌بندی منعطفی را برای پیاده‌سازی سرویس‌های MPLS و 10-Gigabit Ethernet و همچنین افزایش ظرفیت سرویس‌دهی فراهم می‌کند.
توافق‌نامه‌های سطح خدمات (Service-Level Agreements) پیشرفته
کیفیت خدمات (QoS) آگاه از سرویس به ارائه‌دهندگان خدمات اجازه می‌دهد تا سبد خدمات خود را با توافق‌نامه‌های سطح خدمات (SLA) بسیار پیشرفته و متمایز، گسترش داده و متمایز کنند. قابلیت‌های HQoS در Cisco ASR 920 Series تا هشت صف در هر سرویس، سه سطح زمان‌بندی (Scheduling) و حجم بافر (Buffer) با قابلیت پشتیبانی از پرتقاضاترین برنامه‌های کابلی و بی‌سیم امروزی را مقیاس‌پذیری می‌کند.
خدمات زمان‌بندی و همگام‌سازی (Synchronization) موبایل
سری Cisco ASR 920 خدمات زمان‌بندی (Timing Services) مورد نیاز در یک شبکه دسترسی همگرا (Converged Access Network) را برای پشتیبانی از راهکارهای موبایل از جمله برنامه‌های شبکه دسترسی رادیویی (RAN) فراهم می‌کند و پشتیبانی یکپارچه‌ای از رابط‌های Building Integrated Timing Supply (BITS)، یک پالس در ثانیه (1PPS) و زمان روز (ToD) ارائه می‌دهد. سری Cisco ASR 920 همچنین از SyncE به همراه کانال پیام‌رسانی همگام‌سازی اترنت (ESMC) و پیام‌های وضعیت همگام‌سازی (SSM) پشتیبانی می‌کند تا امکان ردیابی دقیق منبع ساعت (Clock-source Traceability) فراهم شود. سری Cisco ASR 920 از استاندارد IEEE-1588 پشتیبانی می‌کند و می‌تواند به عنوان منبع کلاک شبکه برای رابط‌های TDM، SDH، SONET و SyncE عمل کند.
بهره‌وری عملیاتی (Operational Efficiency) برای استقرار دسترسی اترنت مخابراتی (Carrier Ethernet Access)
سری Cisco ASR 920 دارای بهبودهای عمده‌ای است که به ارائه‌دهندگان خدمات کمک می‌کند تا مدیریت شبکه‌های خود را ساده و تسهیل کنند که این امر منجر به کاهش هزینه‌های عملیاتی (Operational Costs) می‌شود. این مجموعه ویژگی‌های نوآورانه به Cisco ASR 920 اجازه می‌دهد تا در کاربردهای متنوعی از جمله خدمات تجاری با رابط شبکه کاربری (UNI) 10-Gigabit Ethernet و بک‌هال (Backhaul) موبایل اترنت مستقر شود.
این ویژگی‌ها آگاهی از عملکرد (Performance Awareness) را ارتقا داده، عیب‌یابی (Troubleshooting) را تسهیل کرده و راه‌اندازی و بازیابی سرویس را ساده‌تر می‌کنند که در نهایت منجر به کاهش هزینه‌های عملیاتی می‌شود. قابلیت «Dying gasp» برای نشانگرهای توان و چهار ورودی هشدار خارجی جهت تشخیص تغییرات در سایت‌های از راه دور، به ارائه‌دهندگان خدمات کمک می‌کند تا سلامت عناصر شبکه را بهتر مدیریت کنند.
تجهیزات محل مشتری (CPE) جهانی
با بهره‌گیری از تمامی رابط‌های داخلی، این پلتفرم با فرم‌فاکتور ثابت (Fixed-form-factor)، بسیار منعطف بوده و می‌تواند سناریوهای استقرار متعددی از جمله پیاده‌سازی‌های گیگابیت اترنت (Gigabit Ethernet) و 10-گیگابیت اترنت (10-Gigabit Ethernet) را پوشش دهد. مکانیزم لایسنس‌دهی (Licensing mechanism) از فعال‌سازی رابط‌های اضافی 1-گیگابیت/10-گیگابیت اترنت بر اساس نیاز هر پروژه پشتیبانی می‌کند؛ این ویژگی به ارائه‌دهندگان خدمات اجازه می‌دهد تا پیکربندی دستگاه را شخصی‌سازی کرده و تنها در زمان توسعه خدمات خود، هزینه پرداخت کنند.
نرم‌افزار (Software)
روترهای سری Cisco ASR 920 توسط نرم‌افزار Cisco IOS XE پشتیبانی می‌شوند که یک سیستم‌عامل ماژولار است.نرم‌افزار Cisco IOS XE برای ارائه بسته‌بندی ماژولار، سرعت در ارائه قابلیت‌ها (Feature Velocity) و تاب‌آوری (Resiliency) قدرتمند طراحی شده است.
مدیریت شبکه (Network Management)
روترهای سری Cisco ASR 920 در Cisco Prime برای معماری‌های EPN پشتیبانی می‌شوند.راهکار مدیریت شبکه سرتاسری Cisco Prime، طراحی، تأمین (Provisioning) و مدیریت شبکه‌های در سطح اپراتور (Carrier-grade) را به شدت ساده می‌کند. این یک راهکار جامع است که طراحی سرویس، انجام عملیات، تضمین کیفیت و تحلیل عملکرد را متمرکز و خودکار می‌سازد تا به ارائه‌دهندگان خدمات و سازمان‌ها کمک کند ضمن برآورده کردن انتظارات بالای مشتریان، هزینه‌های خود را کاهش دهند.
پشتیبانی از ماژول‌های نوری (Optics)
ماژول‌های Fast Ethernet SFP | پشتیبانی شده از نسخه | توضیحات |
GLC-FE-100LX | 3.13 | ماژول 100BASE-LX SFP برای پورت FE |
GLC-FE-100BX-D | 3.13 | ماژول 100BASE-BX10-D SFP |
GLC-FE-100BX-U | 3.13 | ماژول 100BASE-BX10-U SFP |
GLC-FE-100EX | 3.13 | ماژول 100BASE-EX SFP (40 کیلومتر) |
GLC-FE-100ZX | 3.13 | ماژول 100BASE-ZX SFP (80 کیلومتر) |
GLC-FE-100FX | 3.13 | ماژول 100BASE-FX SFP برای پورت FE |
GLC-FE-100LX-RGD= | 3.13 | ماژول 100BASE-LX SM Rugged SFP |
GLC-FE-100FX-RGD= | 3.13 | ماژول 100BASE-FX MM Rugged SFP |
ماژول‌های Gigabit Ethernet SFP | ||
GLC-SX-MM-RGD | 3.13 | ماژول 1000Mbps Multi-Mode Rugged SFP |
GLC-LX-SM-RGD | 3.13 | ماژول 1000Mbps Single Mode Rugged SFP |
GLC-ZX-SM-RGD | 3.13 | ماژول 1000BASE-ZX Single Mode Rugged SFP |
GLC-BX-D= | 3.13 | ماژول 1000BASE-BX SFP، طول موج 1490 نانومتر |
GLC-BX-U= | 3.13 | ماژول 1000BASE-BX SFP، طول موج 1310 نانومتر |
GLC-EX-SMD | 3.13 | ماژول GE SFP، کانکتور LC، فرستنده-گیرنده EX |
GLC-SX-MMD | 3.13 | ماژول فرستنده-گیرنده 1000BASE-SX SFP، مالتی‌مود (MMF)، 850 نانومتر، دارای DOM |
GLC-LH-SMD | 3.13 | ماژول فرستنده-گیرنده 1000BASE-LX/LH SFP، مالتی‌مود/سینگل‌مود (MMF/SMF)، 1310 نانومتر، دارای DOM |
GLC-ZX-SMD | 3.13 | ماژول فرستنده-گیرنده 1000BASE-ZX SFP، سینگل‌مود (SMF)، 1550 نانومتر، دارای DOM |
SFP-GE-T | 3.13 | ماژول 1000BASE-T SFP (استاندارد NEBS 3 ESD) |
SFP-GE-L | 3.13 | ماژول 1000BASE-LX/LH SFP (دارای DOM) |
SFP-GE-S | 3.13 | ماژول 1000BASE-SX SFP (دارای DOM) |
SFP-GE-Z | 3.13 | ماژول 1000BASE-ZX Gigabit Ethernet SFP (دارای DOM) |
GLC-BX40-U-I | 3.14 | ماژول 1000BASE-BX40 SFP، طول موج 1310 نانومتر |
GLC-BX40-D-I | 3.14 | ماژول 1000BASE-BX40 SFP، طول موج 1550 نانومتر |
GLC-BX40-DA-I | 3.14 | ماژول 1000BASE-BX40 SFP، طول موج 1490 نانومتر |
GLC-BX80-U-I | 3.14 | ماژول 1000BASE-BX80 SFP، طول موج 1490 نانومتر |
GLC-BX80-D-I | 3.14 | ماژول 1000BASE-BX80 SFP، طول موج 1570 نانومتر |
ماژول‌های Gigabit Ethernet Colored SFP | ||
CWDM-SFP-xxxx= | 3.13 | ماژول CWDM SFP با طول موج xxxx نانومتر برای Gigabit Ethernet و 1G/2G FC |
DWDM-SFP-xxxx= | 3.13 | ماژول DWDM SFP با طول موج xxxx.xx نانومتر (شبکه 100 گیگاهرتز ITU) |
ماژول‌های TenGigabit Ethernet Colored SFP | ||
DWDM-SFP10G-xx.xx | 3.13 | ماژول DWDM SFP+ |
CWDM-SFP10G-xxxx | 3.14 | ماژول اپتیکال CWDM با 8 طول موج SFP+ |
ماژول‌های Ten Gigabit Ethernet SFP+ | ||
SFP-10G-SR | 3.13 | ماژول 10GBASE-SR SFP+ |
SFP-10G-LR | 3.13 | ماژول 10GBASE-LR SFP+ |
SFP-10G-LRM | 3.14 | ماژول 10GBASE-LRM SFP+ |
SFP-H10GB-CUxM | 3.14 | کابل 10GBASE-CU SFP+ به طول x متر |
SFP-10G-ER | 3.13 | ماژول 10GBASE-ER SFP+ |
SFP-10G-ZR | 3.13 | ماژول Cisco 10GBASE-ZR SFP+ برای سینگل‌مود (SMF) |
SFP-10G-SR-X | 3.13 | ماژول 10GBASE-SR SFP+ برای محدوده دمایی گسترده |
SFP-10G-LR-X | 3.13 | ماژول 10GBASE-LR SFP+ برای محدوده دمایی گسترده |
SFP-10G-BXD-I | 3.14 | ماژول SFP+ دوطرفه (Bidirectional) برای 10 کیلومتر، Downstream |
SFP-10G-BXU-I | 3.14 | ماژول SFP+ دوطرفه (Bidirectional) برای 10 کیلومتر، Upstream |
SFP-10G-BX40D-I | 3.14 | ماژول SFP+ دوطرفه (Bidirectional) برای 40 کیلومتر، Downstream |
SFP-10G-BX40U-I | 3.14 | ماژول SFP+ دوطرفه (Bidirectional) برای 40 کیلومتر، Upstream |
قطعات سخت‌افزاری برای روتر سری Cisco ASR 920 در جدول 1 نمایش داده شده‌اند.
جدول 1. قطعات سخت‌افزاری برای روتر Cisco ASR 920
شماره قطعه (Part Number) | توضیحات |
ASR-920-12CZ-A | سری Cisco ASR920 - دارای 12 پورت GE و 2 پورت 10GE - مدل AC |
ASR-920-12CZ-D | سری Cisco ASR920 - دارای 12 پورت GE و 2 پورت 10GE - مدل DC |
ASR-920-4SZ-A | سری Cisco ASR920 - دارای 2 پورت GE و 4 پورت 10GE - مدل AC |
ASR-920-4SZ-D | سری Cisco ASR920 - دارای 2 پورت GE و 4 پورت 10GE - مدل DC |
لوازم جانبی ASR 920 | |
A920-RCKMT-ETSI | گزینه نصب در رک (Rack mount) استاندارد ETSI برای Cisco ASR 920 |
A920-RCKMT-19 | گزینه نصب در رک (Rack mount) استاندارد 19 اینچی EIA برای Cisco ASR 920 |
A920-RCKMT-23 | گزینه نصب در رک (Rack mount) استاندارد 23 اینچی EIA برای Cisco ASR 920 |
A920-RCKMT-C-ETSI | گزینه نصب در رک (Rack mount) استاندارد ETSI برای Cisco ASR 920 Compact |
A920-RCKMT-C-19 | گزینه نصب در رک (Rack mount) استاندارد 19 اینچی EIA برای Cisco ASR 920 Compact |
A920-RCKMT-C-23 | گزینه نصب در رک (Rack mount) استاندارد 23 اینچی EIA برای Cisco ASR 920 Compact |
جداول 2 تا 4، مشخصات محصول، توان (Power) و محیطی برای روتر Cisco ASR 920 را فهرست می‌کنند. جدول 5 اطلاعات ایمنی و انطباق (Compliance) را ارائه می‌دهد.
جدول 2. مشخصات سیستم روتر Cisco ASR 920
توضیحات | روتر Cisco ASR 920 |
مشخصات فیزیکی (ارتفاع * عرض * عمق) | ASR-920-12CZ-A: 1.72 x 17.5 x 9.1 اینچ (43.7 x 444.5 x 231.1 میلی‌متر)، 1 یونیت (RU) ASR-920-12CZ-D: 1.72 x 17.5 x 9.6 اینچ (43.7 x 444.5 x 243.8 میلی‌متر)، 1 یونیت (RU) ASR-920-4SZ-A: 1.72 x 15.5 x 9.1 اینچ (43.7 x 393.7 x 231.1 میلی‌متر)، 1 یونیت (RU) ASR-920-4SZ-D: 1.72 x 15.5 x 9.6 اینچ (43.7 x 393.7 x 243.8 میلی‌متر)، 1 یونیت (RU) |
وزن | ASR-920-12CZ-A: 8.3 پوند (3.8 کیلوگرم) ASR-920-12CZ-D: 7.7 پوند (3.5 کیلوگرم) ASR-920-4SZ-A: 7.7 پوند (3.5 کیلوگرم) ASR-920-4SZ-D: 7.0 پوند (3.2 کیلوگرم) |
نصب در رک (Rack mounts) | کیت نصب در رک ETSI کیت نصب در رک 19 اینچی کیت نصب در رک 23 اینچی |
جریان هوا | جریان هوای از جلو به عقب |
منابع تغذیه (Power supplies) | 2 منبع تغذیه (AC یا DC) |
میانگین زمان بین خرابی‌ها (MTBF) به ساعت | ASR-920-12CZ-A: 292,320 ASR-920-12CZ-D: 381,380 ASR-920-4SZ-A: 301,480 ASR-920-4SZ-D: 397,400 |
جدول 3. مشخصات توان (Power Specifications)
توضیحات | روتر Cisco ASR 920 |
مصرف برق (Power consumption) | مدل ASR-920-12CZ-A: حداکثر 115 وات، معمول: 80 وات مدل ASR-920-12CZ-D: حداکثر 110 وات، معمول: 80 وات مدل ASR-920-4SZ-A: حداکثر 105 وات، معمول: 75 وات مدل ASR-920-4SZ-D: حداکثر 105 وات، معمول: 75 وات |
ولتاژ و فرکانس ورودی AC | محدوده ولتاژ: 85 ولت AC تا 264 ولت AC، ولتاژ اسمی 100 ولت AC تا 240 ولت AC محدوده فرکانس: 47 تا 63 هرتز، فرکانس اسمی 50 تا 60 هرتز |
ولتاژ ورودی DC | محدوده ولتاژ: 19.2- ولت DC تا 72- ولت DC، ولتاژ اسمی 24- ولت DC تا 48- ولت DC |
جدول 4. مشخصات محیطی (Environmental Specifications)
توضیحات | روتر Cisco ASR 920 |
محیط عملیاتی و ارتفاع1 | 40- تا 70+ درجه سانتی‌گراد، تا ارتفاع 300 متری (1,000 فوت) 40- تا 65+ درجه سانتی‌گراد، تا ارتفاع 1,800 متری (6,000 فوت) 40- تا 55+ درجه سانتی‌گراد، تا ارتفاع 4,000 متری (13,000 فوت) |
رطوبت نسبی | 5 تا 95 درصد، بدون میعان |
نویز صوتی2 | حداکثر نویز صوتی در حالت عملیاتی پیک، 52 دسی‌بل (dBA) سطح فشار صوتی در موقعیت کاربر برای محصولات قابل نصب در رک در دمای 20 درجه سانتی‌گراد، طبق استاندارد اندازه‌گیری نویز ISO 7779 NAIS. نویز صوتی در حالت عملیاتی پیک، مطابق با استانداردهای تجهیزات شبکه (NEBS) GR-63-Core Issue 3 با سطح توان صوتی 78 دسی‌بل در دمای 27 درجه سانتی‌گراد، طبق استاندارد اندازه‌گیری نویز ANSI S12.10/ISO 7779 NAIS. |
محیط ذخیره‌سازی | دما: 40- تا 70+ درجه سانتی‌گراد، ارتفاع: 4,570 متر (15,000 فوت) |
لرزه‌خیزی | منطقه 4 |
جدول 5. ایمنی و انطباق (Compliance)
نوع | استانداردها |
ایمنی (Safety) | ● UL 60950-1, 2ویرایش دومویرایش دوم ● CAN/CSA C22.2 No. 60950-1-07 2ویرایش دومویرایش دوم ● IEC 60950-1, 2ویرایش دومویرایش دوم ● EN 60950-1, 2ویرایش دومویرایش دوم ● AS/NZS 60950.1:2003 |
الکترومغناطیس | ● FCC CFR47 Part 15 Class A |
انطباق با انتشار (Emissions compliance) | ● EN55022, class A ● CISPR22, class A ● ICES-003, class A ● EN 300 386, class A ● VCCI, class A ● KN22, class A ● EN61000-3-2 to EN61000-3-3 |
انطباق با ایمنی (Immunity compliance) | ● EN 300 386 ● EN 61000-6-1 ● EN 50082-1 ● CISPR24 ● EN 55024 ● KN 24 ● EN 50121-4 ● EN/KN 61000-4-2 to EN/KN 61000-4-6 ● EN/KN 61000-4-8 ● EN/KN 61000-4-11 |
NEBS1 | ● GR-63-CORE Issue 4 ● GR-1089-CORE Issue 6 ● SR-3580 NEBS Level 4 |
ETSI | ● ETS/EN 300 119 Part 4 ● ETS/EN 300 019 - ذخیره‌سازی: کلاس 1.2، حمل‌ونقل: کلاس 2.3، در حال استفاده/عملیاتی: کلاس 3.2 ● ETS/EN 300 753 |
همگام‌سازی شبکه (Network synchronization) | ● ANSI T1.101 ● GR-1244-CORE ● GR-253-CORE ● ITU-T G.703 clause 5 ● ITU-T G.703 clause 9 ● ITU-T G.781 ● ITU-T G.813 ● ITU-T G.823 ● ITU-T G.824 ● ITU-T G.8261/Y.1361 ● ITU-T G.8262 ● ITU-T G.8264 ● IEEE1588-2008 |
| مدل | ASR-920-4SZ-D |
| دسته | Cisco ASR 920 Series |
| زیردسته | Cisco ASR 920 Systems |
| توضیحات | Cisco ASR920 Series - 2GE and 4-10GE - DC model |
| قیمت | 4,020.00 دلار |
| آخرین بروزرسانی | دوشنبه ۱۸ مرداد ۱۴۰۰ |
