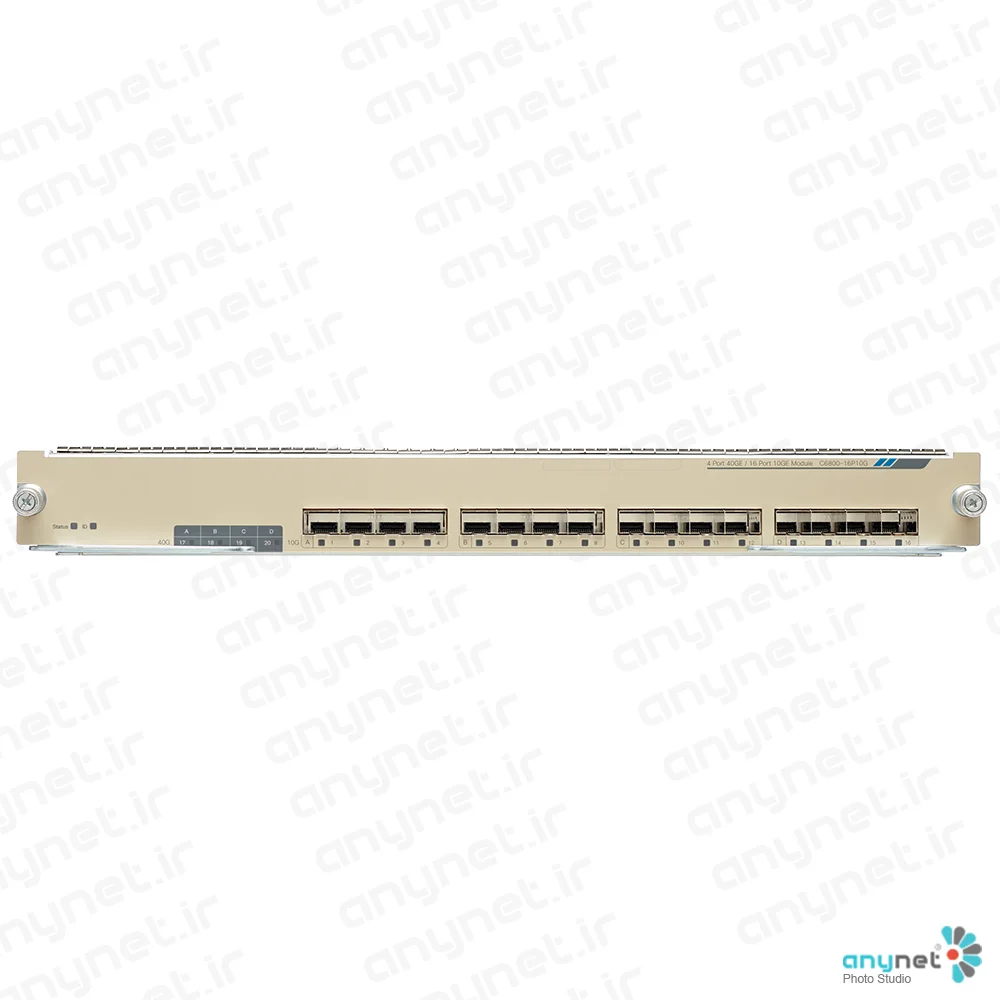

لاین کارت C6800-16P10G سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Catalyst 6800زیردسته: Catalyst 6800 10G Ethernet
-
مدل: C6800-16P10G
-
توضیحات: Catalyst 6800 16 port 10GE with integrated DFC4
-
قیمت: 36,260.80 دلارآخرین بروزرسانی: دوشنبه ۱۰ آبان ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
ماژول‌های رابط 10-Gigabit Ethernet با چگالی بالا و نرخ چندگانه (multi-rate) که برای سوئیچ‌های سری Cisco Catalyst 6807-XL و 6500-E طراحی شده‌اند، پاسخگوی تقاضای فزاینده برای پهنای باند در محیط‌های شبکه سازمانی مدرن هستند.این کارت‌های شبکه (line cards) که برای استفاده در شبکه‌های تجمیع (aggregation) و هسته (core) پردیس‌های دانشگاهی و سازمانی مهندسی شده‌اند، عملکرد مقیاس‌پذیر، امنیت مستحکم و دید عملیاتی عمیق (deep operational visibility) را ارائه می‌دهند.
این ماژول‌ها با بهره‌گیری از Supervisor Engine 2T و 2TXL (مدل‌های VS-S2T-10G و VS-S2T-10GXL)، امکان برقراری ارتباطات شبکه با پهنای باند بالا (High-bandwidth) را در زیرساخت‌های دانشگاهی و سازمانی فراهم می‌کنند.این تجهیزات به مدیران شبکه اجازه می‌دهند تا ضمن حفظ تأخیر پایین (Low latency) و عملکرد پایدار در ارسال بسته‌ها (Packet forwarding) برای برنامه‌های کاربردی حساس، تراکم فیبر نوری (Fiber density) خود را افزایش دهند.
بررسی اجمالی محصول (Product Overview)
ماژول‌های رابط (Interface Modules) توصیف‌شده در این برگه داده (Datasheet)، شامل چهار مدل سخت‌افزاری اصلی هستند که بر اساس تراکم پورت و گزینه‌های موتور فورواردینگ (Forwarding Engine) متمایز می‌شوند.ماژول فیبر نوری 32 پورت 10 گیگابیت اترنت (10-Gigabit Ethernet Fiber Module) در قالب مدل استاندارد C6800-32P10G مجهز به کارت فورواردینگ توزیع‌شده 4 (DFC4) و مدل با مقیاس‌پذیری بالا C6800-32P10G-XL مجهز به DFC4XL عرضه می‌شود.به همین ترتیب، ماژول فیبر نوری 16 پورت 10 گیگابیت اترنت (10-Gigabit Ethernet Fiber Module) نیز در دو نسخه ارائه می‌گردد: مدل C6800-16P10G مجهز به DFC4 و مدل C6800-16P10G-XL مجهز به DFC4XL.
این ماژول‌ها از طیف متنوعی از فرستنده-گیرنده‌ها (Transceivers) پشتیبانی می‌کنند، که شامل SFP و SFP+، ماژول‌های مسی 1 گیگابیتی (GLC-T) و اپتیک‌های 100M FX می‌شود.از نظر ظرفیت، یک شاسی سوئیچ Cisco Catalyst 6807-XL می‌تواند با استفاده از این ماژول‌ها تا 160 پورت فیبر نوری 10-Gigabit Ethernet را پشتیبانی کند که این تعداد در پیکربندی سیستم سوئیچینگ مجازی (VSS) تا 320 پورت قابل افزایش است.در صورت استفاده در شاسی Catalyst 6513-E، تراکم پورت‌ها در یک شاسی مستقل به 352 پورت و در پیکربندی VSS 2T به 704 پورت فیبر نوری 10-Gigabit Ethernet می‌رسد.
ویژگی‌ها و مزایا (Features and Benefits)
- مقیاس‌پذیری پورت با چگالی بالا (High-Density Port Scaling):ارائه چگالی بالای 10-Gigabit Ethernet در توپولوژی‌های تک‌شاسی (Single-chassis) و سیستم سوئیچینگ مجازی (VSS) برای پاسخگویی به نیازهای لایه تجمیع (Aggregation) و هسته (Core) در شبکه پردیس.
- پشتیبانی منعطف از فرستنده-گیرنده (Flexible Transceiver Support):سازگاری با ماژول‌های SFP، SFP+، ماژول‌های مسی 10/100/1000M مدل GLC-T و فرستنده‌های 100M FX برای پوشش نیازهای متنوع رسانه‌ای و فواصل مختلف.
- گزینه‌های ارسال توزیع‌شده (Distributed Forwarding Options):شامل DFC4 (با پشتیبانی از 256 هزار ورودی IPv4/MPLS) و DFC4XL (با پشتیبانی از 1 میلیون ورودی IPv4/MPLS) جهت تنظیم مقیاس مسیریابی متناسب با نیازهای شبکه.
- دید پیشرفته شبکه (Advanced Network Visibility):پشتیبانی سخت‌افزاری داخلی برای Flexible NetFlow، Sampled NetFlow و Egress NetFlow با قابلیت مدیریت تا 2 میلیون ورودی NetFlow در ماژول‌های 32 پورتی.
- رمزنگاری شتاب‌دهی‌شده سخت‌افزاری (Hardware-Accelerated Encryption):مجهز به رمزنگاری سخت‌افزاری 802.1AE MACsec که امنیت لایه پیوند (Link-layer) را با استاندارد AES 128-bit و در سرعت سیم (Wire speed) فراهم می‌کند.
- مجازی‌سازی و تحرک‌پذیری پیشرفته (Enhanced Virtualization & Mobility):کپسوله‌سازی سخت‌افزاری یکپارچه برای پروتکل‌های LISP (Locator/ID Separation Protocol)، VSH (Virtual Switch Header) و VNtag.
- مقیاس‌پذیری VLAN:پشتیبانی از حداکثر 16 هزار دامنه پل (Bridge Domains) که امکان استفاده مجدد و بهینه از 4 هزار شناسه VLAN استاندارد را در سراسر فابریک شبکه فراهم می‌کند.
- پشتیبانی سخت‌افزاری از مالتی‌کست (Hardware Multicast Support):فعال‌سازی قابلیت‌های مبتنی بر سخت‌افزار شامل IPv4 IGMPv3 snooping، IPv6 MLDv2 snooping و PIM source registers.
- تشخیص سریع لینک (Rapid Link Detection):بهره‌گیری از قابلیت Fast Link Notification (FLN) برای تشخیص خرابی وضعیت پورت در سطح سخت‌افزار در کمتر از 50 میلی‌ثانیه.
- قابلیت‌های جامع تونل‌زنی (Comprehensive Tunneling Capabilities):پشتیبانی سخت‌افزاری از فناوری‌های تونل‌زنی IPv4/IPv6 بر روی IPv6، IPv4/IPv6 بر روی MPLS (6PE/6VPE) و IPv6 در IPv4 (شامل ISATAP، 6to4 و GRE).
ماژول‌های Gigabit Ethernet، عملکردی امن و قابل‌پیش‌بینی را برای برنامه‌های کاربردی با پهنای باند بالا (bandwidth-intensive) در سوئیچ‌های لایه تجمیع (aggregation) و هسته (core) شبکه پردیس (campus) ارائه می‌دهند.
معرفی محصول
خانواده سوئیچ‌های Cisco Catalyst 6800 مجموعه‌ای متنوع از ماژول‌های 10-Gigabit Ethernet را ارائه می‌دهند. این ماژول‌ها با همکاری Supervisor Engine 2T/2TXL (مدل‌های VS-S2T-10G و VS-S2T-10GXL) در سوئیچ‌های Catalyst 6500-E/6807-XL، قادرند نیازهای گوناگون در پیاده‌سازی‌های شبکه دانشگاهی (Campus Deployments) را پوشش دهند. این خانواده شامل سه ماژول فیبر نوری 10-Gigabit Ethernet با ظرفیت‌های 32، 16 و 8 پورت است.6800 Family Switches offer a variety of 10-Gigabit Ethernet modules. Working in conjunction with the Catalyst6500-E/6807-XL Supervisor Engine 2T/2TXL (VS-S2T-10G & VS-S2T-10GXL), they can serve different needs on campus deployments. The family includes three modules: the Catalyst 6800 32-port, 16-port, and 8-port 10-Gigabit Ethernet Fiber Modules.
این ماژول‌ها از قابلیت‌های تکثیر چندپخشی مبتنی بر سخت‌افزار (Hardware-based multicast replication)، کیفیت خدمات (QoS)، لیست‌های کنترل دسترسی (ACLs)، فریم‌های جامبو (Jumbo frames) و تأخیر پایین (Low latency) پشتیبانی می‌کنند تا عملکردی امن و قابل پیش‌بینی را برای برنامه‌های کاربردی با پهنای باند بالا فراهم آورند. هر سه مدل از معماری ASIC مشترک بهره برده و از مجموعه ویژگی‌های یکسانی در سطح سخت‌افزار پشتیبانی می‌کنند. این ماژول‌ها با فرستنده-گیرنده‌های (Transceivers) مدل Small Form-Factor Pluggable (SFP/SFP+)، مدل‌های 10/100/1000M GLC-T (SFP مسی 1 گیگابیت) و همچنین 100M FX سازگار هستند. این ماژول‌ها به‌گونه‌ای طراحی شده‌اند که پاسخگوی تقاضای رو به رشد برای تجمیع (Aggregation) جریان‌های اترنت 10 گیگابیتی در شبکه‌های پردیس (Campus deployments) و همچنین انتقال اترنت 10 گیگابیتی با چگالی بالا در لایه هسته (Core) باشند.
این ماژول‌ها از گروه‌های پورت هشت‌تایی تشکیل شده‌اند. ماژول‌های 32 پورت و 16 پورت می‌توانند در دو حالت کار کنند: 1) حالت Oversubscribed (پیش‌فرض) که با استفاده از تمامی پورت‌ها و نسبت اشتراک 2 به 1، حداکثر تراکم پورت را فراهم می‌کند؛ و 2) حالت Performance که با استفاده از نیمی از پورت‌ها، نرخ خط (Line Rate) کامل و دو برابر شدن اندازه بافر پورت را امکان‌پذیر می‌سازد. حالت عملکرد را می‌توان برای هر گروه هشت‌تایی (حالت ترکیبی یا Mixed Mode) تغییر داد که جزئیات بیشتر آن در بخش‌های بعدی شرح داده شده است. ماژول 8 پورت 10-Gigabit Ethernet همواره در حالت Performance کار می‌کند.
این ماژول‌ها بر پایه ماژول WS-X6904-40G طراحی شده‌اند و همان سطح از ویژگی‌های پیشرفته سازمانی (Enterprise Features) و ظرفیت بالای جداول (Large Table Sizes) را ارائه می‌دهند که کارایی آن‌ها در نقش سوئیچ‌های تجمیع (Aggregation) یا هسته (Core) در شبکه‌های پردیس (Campus) به اثبات رسیده است. این ماژول‌ها شامل قابلیت‌های سخت‌افزاری متعددی از جمله سیستم سوئیچینگ مجازی (VSS)، دسترسی فوری (IA)، پروتکل جداسازی شناسه مکان (LISP)، برچسب‌گذاری گروه امنیتی (SGT) و کنترل دسترسی (SGACL)، استاندارد رمزنگاری MACsec (802.1ae)، شکل‌دهی ترافیک (Traffic Shaping) و کیفیت خدمات سلسله‌مراتبی (HQoS) هستند. این کارت‌های شبکه (Line Cards) همچنین نخستین محصولاتی هستند که به فناوری RFID غیرفعال (Passive UHF RFID) در پنل جلویی مجهز شده‌اند و جدیدترین قابلیت‌های شناسایی خودکار (Auto-ID) را برای مدیریت دارایی‌ها فراهم می‌کنند.
جزئیات محصول

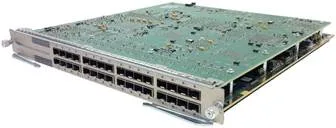

ماژول 32 پورت 10 گیگابیت اترنت فیبر نوری (10-Gigabit Ethernet Fiber) از خانواده C6800
ماژول 32 پورت 10 گیگابیت اترنت فیبر نوری (10-Gigabit Ethernet Fiber Module) از خانواده C6800، گزینه‌ای ایده‌آل برای پیاده‌سازی در تمامی شبکه‌های تجمیع (Aggregation) و هسته (Core) در محیط‌های دانشگاهی و سازمانی (Campus) است.
● دو مدل:مدل C6800-32P10G، یک ماژول فیبر اترنت 10 گیگابیتی (10-Gigabit Ethernet Fiber Module) با 32 پورت و مجهز به DFC4 (شکل 1 را ببینید)، و مدل C6800-32P10G-XL، یک ماژول فیبر اترنت 10 گیگابیتی با 32 پورت و مجهز به DFC4XL
● اتصال بک‌پلین (Backplane connection):پهنای باند بک‌پلین 160 گیگابیت بر ثانیه در مدل 6807XL؛ پهنای باند بک‌پلین 80 گیگابیت بر ثانیه در شاسی‌های 6500-E
● پشتیبانی از شاسی/اسلات (Chassis/slot support):قابلیت نصب در اسلات‌های 1 تا 2 و 5 تا 7 در سوئیچ Cisco Catalyst 6807-XL. قابلیت نصب در تمامی اسلات‌های Cisco Catalyst 6503E، 6504E، 6506E، 6509E و 6509-V-E. قابلیت نصب در اسلات‌های 1 تا 6 و 9 تا 13 در Cisco Catalyst 6513-E.
● موتور سوپروایزر (Supervisor engine):سازگار با Supervisor Engine 2T و Supervisor Engine 2TXL
● ارسال توزیع‌شده (Distributed forwarding) و کارایی:مجهز به دو (2) کارت دختر (daughter card) مدل DFC4-E یا DFC4-EXL که به صورت پیش‌فرض در کارخانه نصب شده‌اند.
ماژول 32 پورت 10 گیگابیت اترنت فیبر (10-Gigabit Ethernet Fiber) از خانواده C6800، امکان بهره‌برداری از حداکثر 160 پورت فیبر 10 گیگابیت اترنت را در یک شاسی سوئیچ Cisco Catalyst 6807-XL فراهم می‌کند. این ظرفیت در حالت استفاده از سیستم سوئیچینگ مجازی (VSS) 2T در Cisco Catalyst 6807-XL، تا 320 پورت فیبر 10 گیگابیت اترنت قابل افزایش است. همچنین، این ماژول در یک شاسی واحد Cisco Catalyst 6513-E تا 352 پورت و در پیکربندی Cisco Catalyst 6500 VSS 2T تا 704 پورت فیبر 10 گیگابیت اترنت را پشتیبانی می‌کند.
ماژول فیبر نوری 32 پورت 10 گیگابیت اترنت (10-Gigabit Ethernet) سری 6800.

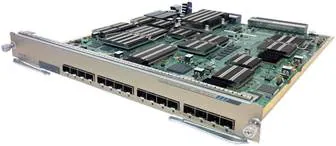

ماژول 16 پورت 10 گیگابیت اترنت فیبر نوری (10-Gigabit Ethernet Fiber Module) از خانواده C6800
ماژول 16 پورت 10 گیگابیت اترنت فیبر نوری از خانواده C6800، گزینه‌ای ایده‌آل برای پیاده‌سازی در تمامی شبکه‌های تجمیع (Aggregation) و هسته (Core) در محیط‌های دانشگاهی و سازمانی (Campus) است.
● دو مدل:مدل C6800-16P10G، یک ماژول فیبر 10 گیگابیت اترنت (10-Gigabit Ethernet) 16 پورتی مجهز به DFC4 (شکل 2)، و مدل C6800-16P10G-XL، یک ماژول فیبر 10 گیگابیت اترنت 16 پورتی مجهز به DFC4XL
● اتصال بک‌پلین (Backplane connection):پهنای باند بک‌پلین 80 گیگابیت بر ثانیه در شاسی‌های Catalyst 6807-XL و 6500-E
● پشتیبانی از شاسی/اسلات (Chassis/slot support):قابلیت نصب در اسلات‌های 1 تا 2 و 5 تا 7 در سوئیچ Cisco Catalyst 6807-XL. قابلیت نصب در تمامی اسلات‌های Cisco Catalyst 6503E، 6504E، 6506E، 6509E و 6509-V-E. قابلیت نصب در اسلات‌های 1 تا 6 و 9 تا 13 در Cisco Catalyst 6513-E.
● موتور سوپروایزر (Supervisor engine):سازگار با Supervisor Engine 2T و Supervisor Engine 2TXL
● ارسال توزیع‌شده (Distributed forwarding) و کارایی: بهره‌مندی از معماری پیشرفته برای پردازش ترافیک در سطح ماژول‌ها.مجهز به کارت دختر (Daughter card) مدل DFC4-E یا DFC4-EXL که به صورت پیش‌فرض در کارخانه نصب شده است.
ماژول 16 پورت 10 گیگابیت اترنت فیبر (10-Gigabit Ethernet Fiber) از خانواده C6800، امکان بهره‌مندی از حداکثر 80 پورت 10 گیگابیت اترنت فیبر را در یک شاسی سوئیچ Cisco Catalyst 6807-XL فراهم می‌کند. این ظرفیت در حالت استفاده از سیستم سوئیچینگ مجازی (VSS) 2T در Cisco Catalyst 6807-XL، تا 160 پورت 10 گیگابیت اترنت فیبر قابل افزایش است. همچنین، این ماژول در یک شاسی سوئیچ Cisco Catalyst 6513-E تا 176 پورت و در پیکربندی Cisco Catalyst 6500 Virtual Switching System (VSS) 2T تا 352 پورت 10 گیگابیت اترنت فیبر را پشتیبانی می‌کند.
ماژول فیبر نوری 16 پورت 10 گیگابیت اترنت (10-Gigabit Ethernet) سری 6800

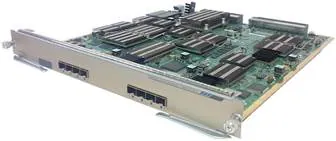

ماژول 8 پورت 10 گیگابیت اترنت فیبر نوری (10-Gigabit Ethernet Fiber Module) از خانواده C6800
ماژول 8 پورت 10-Gigabit Ethernet فیبر نوری از خانواده C6800، گزینه‌ای ایده‌آل برای به‌کارگیری در تمامی شبکه‌های تجمیع (Aggregation) و هسته (Core) است.
● دو مدل:مدل C6800-8P10G، یک ماژول فیبر اترنت 10 گیگابیتی (10-Gigabit Ethernet Fiber Module) با 8 پورت و مجهز به DFC4 (شکل 3)، و مدل C6800-8P10G-XL، یک ماژول فیبر اترنت 10 گیگابیتی با 8 پورت و مجهز به DFC4XL
● اتصال بک‌پلین (Backplane connection):پهنای باند بک‌پلین 80 گیگابیت بر ثانیه (80-Gbps) در شاسی‌های Catalyst 6807-XL و 6500-E
● پشتیبانی از شاسی/اسلات (Chassis/slot support):قابلیت نصب در اسلات‌های 1 تا 2 و 5 تا 7 در سوئیچ Cisco Catalyst 6807-XL. قابلیت نصب در تمامی اسلات‌های Cisco Catalyst 6503E، 6504E، 6506E، 6509E و 6509-V-E. قابلیت نصب در اسلات‌های 1 تا 6 و 9 تا 13 در Cisco Catalyst 6513-E.
● موتور سوپروایزر (Supervisor engine):سازگار با Supervisor Engine 2T و Supervisor Engine 2TXL
● ارسال توزیع‌شده (Distributed forwarding) و کارایی: بهره‌مندی از معماری پیشرفته برای پردازش ترافیک در سطح ماژول‌ها.مجهز به کارت دختر (daughter card) مدل DFC4-E یا DFC4-EXL که به صورت پیش‌فرض در کارخانه نصب شده است.
ماژول 8 پورت 10 گیگابیت اترنت فیبر (10-Gigabit Ethernet Fiber) از خانواده C6800، امکان بهره‌مندی از حداکثر 40 پورت فیبر 10 گیگابیت اترنت را در یک شاسی سوئیچ Cisco Catalyst 6807-XL فراهم می‌کند. این ظرفیت در حالت استفاده از سیستم سوئیچینگ مجازی (VSS) 2T در Cisco Catalyst 6807-XL، به 80 پورت فیبر 10 گیگابیت اترنت افزایش می‌یابد. همچنین، این ماژول در یک شاسی سوئیچ Cisco Catalyst 6513-E تا 88 پورت و در پیکربندی Cisco Catalyst 6500 Virtual Switching System (VSS) 2T تا 176 پورت فیبر 10 گیگابیت اترنت را پشتیبانی می‌کند.
ماژول 8 پورت 10 گیگابیت اترنت فیبر نوری (10-Gigabit Ethernet Fiber) سری 6800
حالت عملکرد (Performance Mode)
ماژول‌های فیبر نوری 10 گیگابیت اترنت 16 و 32 پورت از خانواده Cisco Catalyst 6800، قابلیت فعالیت در حالت عملکردی (Performance Mode) را دارند تا عملیات با نرخ خط (Line-rate) را ارائه دهند. ماژول فیبر نوری 10 گیگابیت اترنت 8 پورت، به‌صورت پیش‌فرض نرخ خط را فراهم می‌کند؛ بنابراین، برای این ماژول 8 پورت، حالت عملکردی (Performance Mode) تعریف نشده است.
در حالت عملکردی (Performance mode)، مجموعه‌ای از هشت پورت در قالب یک گروه پورت (Port-group) دسته‌بندی می‌شوند (شکل 4). حالت عملکردی با استفاده از نیمی از پورت‌ها (4 پورت) در هر گروه، کارایی با نرخ کامل خط (Line-rate performance) را فراهم می‌کند. در حالت بیش‌اشتراکی (Oversubscribed mode)، از تمامی هشت پورت موجود در یک گروه پورت استفاده شده و نسبت بیش‌اشتراکی 2 به 1 (2:1 oversubscription) ارائه می‌شود. جزئیات مربوط به حالت پیش‌فرض و حالت عملکردی در شکل 4 و توضیحات ذیل آن نمایش داده شده است.

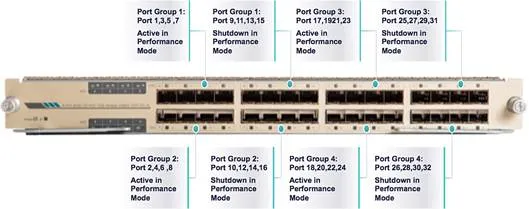

گروه‌های پورت و حالت عملکرد (Performance Mode) ماژول 32 پورت 10 گیگابیت اترنت فیبر نوری در خانواده Cisco Catalyst 6800
● حالت بیش‌اشتراکی (Oversubscribed mode) (پیش‌فرض)
◦ برای ماژول 32 پورت 10-Gigabit Ethernet، شماره‌گذاری پورت‌ها از چپ به راست انجام می‌شود. همان‌طور که نشان داده شده است، ردیف بالا شامل پورت‌های فرد (odd number) و ردیف پایین شامل پورت‌های زوج (even number) است.
◦ برای ماژول 16 پورت 10-گیگابیت اترنت (10-gigabit Ethernet Module)، شماره‌گذاری پورت‌ها از چپ به راست انجام شده است.
● حالت عملکرد (Performance Mode)
◦ در حالت عملکرد (Performance Mode)، چهار پورت دوم در هر گروه پورت، در وضعیت خاموش (Shutdown Mode) قرار می‌گیرند.
◦ نیمه اول پورت‌ها قادر به دستیابی به نرخ خط (Line Rate) هستند.
◦ اندازه بافرهای ورودی (Ingress) و خروجی (Egress) نیز دو برابر شده است.
توجه: هنگامی که ماژول 32-Port 10-Gigabit Ethernet Fiber در شاسی Catalyst 6500-E کار می‌کند، حالت بیش‌اشتراکی (oversubscription mode) برابر با 4:1 و حالت عملکرد (performance mode) برابر با 2:1 است.
ویژگی‌های محصول
جدول 1، ویژگی‌های اصلی خانواده ماژول‌های 10 گیگابیت اترنت (10-Gigabit Ethernet) در سری Catalyst 6800 را خلاصه می‌کند.
جدول 1. ویژگی‌های اصلی ماژول 10 گیگابیت اترنت (10-Gigabit Ethernet) سری C6800
|
ویژگی |
ماژول فیبر 32 پورت 10GE |
ماژول فیبر 16 پورت 10GE |
ماژول فیبر 8 پورت 10GE |
|
پورت‌های 10GE |
32 پورت 1GE یا 10GE شماره‌گذاری از چپ به راست: ● ردیف بالا دارای پورت‌های فرد: TenGigabitEthernet 1 تا 31
● ردیف پایین دارای پورت‌های زوج: TenGigabitEthernet 2 تا 32
|
16 پورت 1GE یا 10GE شماره‌گذاری از چپ به راست: ● TenGigabitEthernet 1 تا 16
|
8 پورت 1GE یا 10GE شماره‌گذاری از چپ به راست: ● TenGigabitEthernet 1 تا 8
|
|
گروه‌های پورت |
4 گروه پورت 2 مجموعه پورت در هر گروه پورت گروه پورت 1: ● 1, 3, 5, 7
● 9,11, 13, 15
گروه پورت 2: ● 2, 4, 6, 8
● 10, 12, 14, 16
گروه پورت 3: ● 17, 19, 21, 23
● 25, 27, 29, 31
گروه پورت 4: ● 18, 20, 22, 24
● 26, 28, 30, 32
|
2 گروه پورت 2 مجموعه پورت در هر گروه پورت گروه پورت 1: ● 1, 2, 3, 4
● 5, 6, 7, 8
گروه پورت 2: ● 9, 10, 11, 12
● 13, 14, 15, 16
|
2 گروه پورت (غیرقابل استفاده) گروه پورت 1: ● 1 تا 4
گروه پورت 2: ● 5 تا 8
حالت عملکرد (Performance Mode) برای ماژول 8 پورت 10GE کاربرد ندارد |
|
حالت عملکرد (Performance Mode) |
بله در هر گروه پورت |
بله در هر گروه پورت |
غیرقابل استفاده |
|
اتصال فابریک سوئیچ (Switch fabric connection) |
160 گیگابیت بر ثانیه در شاسی 6807-XL 80 گیگابیت بر ثانیه در شاسی 6500-E |
80 گیگابیت بر ثانیه در شاسی‌های 6807-XL و 6500-E |
80 گیگابیت بر ثانیه در شاسی‌های 6807-XL و 6500-E |
|
بیش‌اشتراکی (Oversubscription) |
در C6807-XL: 32 پورت: حالت بیش‌اشتراکی 2:1 16 پورت: حالت عملکرد 1:1 در Catalyst 6500-E: 32 پورت: حالت بیش‌اشتراکی 4:1 16 پورت: حالت عملکرد 2:1 |
در هر دو شاسی C6807-XL و Catalyst 6500-E: 16 پورت: حالت بیش‌اشتراکی 2:1 8 پورت: حالت عملکرد 1:1 |
در هر دو شاسی C6807-XL و Catalyst 6500-E: 8 پورت با نرخ خط (Line rate) 1:1 |
|
تعداد موتورهای فورواردینگ (Forwarding engines) |
2 |
1 |
1 |
|
توان عملیاتی (Throughput) (در هر ماژول) |
IPv4: تا 120 میلیون بسته در ثانیه (Mpps) IPv6: تا 60 میلیون بسته در ثانیه (Mpps) |
IPv4: تا 60 میلیون بسته در ثانیه (Mpps) IPv6: تا 30 میلیون بسته در ثانیه (Mpps) |
IPv4: تا 60 میلیون بسته در ثانیه (Mpps) IPv6: تا 30 میلیون بسته در ثانیه (Mpps) |
|
ویژگی‌های موتور فورواردینگ |
● نسخه Non-XL: مجهز به DFC4-E برای فورواردینگ توزیع‌شده، با پشتیبانی از:
◦ 256 هزار ورودی فورواردینگ IPv4 و MPLS، 128 هزار ورودی IPv6
◦ 64 هزار مسیر مالتی‌کست IPv4/IPv6
◦ 64 هزار ورودی ACL (مشترک بین QoS و امنیت)
◦ 1 میلیون ورودی NetFlow (کارت 32 پورت، با 2 موتور فورواردینگ)
◦ 512 هزار ورودی NetFlow (کارت 8/16 پورت، با 1 موتور فورواردینگ)
● نسخه XL: مجهز به DFC4-EXL برای فورواردینگ توزیع‌شده، با پشتیبانی از:
◦ 1 میلیون ورودی فورواردینگ IPv4 و MPLS، 512 هزار ورودی IPv6
◦ 64 هزار مسیر مالتی‌کست IPv4/IPv6
◦ 256 هزار ورودی ACL (مشترک بین QoS و امنیت)
◦ 2 میلیون ورودی NetFlow (کارت 32 پورت، با 2 موتور فورواردینگ)
◦ 1 میلیون ورودی NetFlow (کارت 8/16 پورت، با 1 موتور فورواردینگ)
● هر دو مدل از جدول آدرس MAC با ظرفیت 128 هزار پشتیبانی می‌کنند
● علاوه بر افزایش ورودی‌های NetFlow، از Flexible NetFlow، Sampled NetFlow و Egress NetFlow پشتیبانی می‌کند
● افزایش عملکرد MPLS و VPLS تا:
◦ 120 میلیون بسته در ثانیه برای فورواردینگ MPLS و تا 60 میلیون بسته در ثانیه برای فورواردینگ VPLS (کارت 32 پورت، با 2 موتور فورواردینگ)
◦ 60 میلیون بسته در ثانیه برای فورواردینگ MPLS و تا 30 میلیون بسته در ثانیه برای فورواردینگ VPLS (کارت 8/16 پورت، با 1 موتور فورواردینگ)
● پشتیبانی از 16 هزار دامنه پل (Bridge Domains)، که امکان استفاده مجدد از 4 هزار VLAN استاندارد را در این دامنه‌ها فراهم می‌کند
● پشتیبانی سخت‌افزاری از IGMPv3 برای IPv4
● پشتیبانی سخت‌افزاری از MLDv2 برای IPv6
● پشتیبانی سخت‌افزاری از ثبت‌کننده‌های منبع PIM (Protocol Independent Multicast)
● تونل‌زنی IPv4 و IPv6 در IPv6، تونل‌زنی IPv4 و IPv6 در MPLS (6PE/6VPE)
● تونل‌زنی IPv6 در IPv4 (پروتکل ISATAP، 6to4، GRE)
● پشتیبانی از کیفیت خدمات (QoS) برای حالت‌های تونل uniform، short pipe و pipe؛ کیفیت خدمات سلسله‌مراتبی (HQoS)
● اعلان سریع لینک (FLN) برای تشخیص وضعیت پورت سخت‌افزاری با تأخیر 50 میلی‌ثانیه
● رمزنگاری سخت‌افزاری لایه لینک MACsec (802.1ae) با استاندارد AES 128-bit
● کپسوله‌سازی سخت‌افزاری LISP (Location ID Separation Protocol)
● کپسوله‌سازی سخت‌افزاری VSH و VNtag برای VSS و Instant Access
|
||
|
صف‌ها (Queues) |
دریافت (Receive): ● 1p7q4t (پیش‌فرض)
● 2p6q4t (قابل پیکربندی)
ارسال (Transmit): ● 1p7q4t (پیش‌فرض)
● 2p6q4t (قابل پیکربندی)
|
||
|
مکانیزم‌های صف‌بندی |
● نگاشت صف مبتنی بر کلاس سرویس (CoS)
● نگاشت صف مبتنی بر DSCP (Differentiated Service Code Point)
|
||
|
زمان‌بند (Scheduler) |
صف‌بندی ورودی (Ingress Queuing): ● DWRR (Deficit Weighted Round Robin)
صف‌بندی خروجی (Egress Queuing): ● DWRR (Deficit Weighted Round Robin)
◦ WRED (Weighted Random Early Detection)
● SRR (Shaped Round Robin)
◦ WRED (Weighted Random Early Detection)
● CBWFQ (Class Based Weighted Fair Queuing)
◦ شکل‌دهی ترافیک دو سطحی (HQoS)
◦ صف‌بندی با تأخیر کم (LLQ)
|
||
|
بافرهای پورت |
حالت بیش‌اشتراکی: ● 250 مگابایت در هر پورت (خروجی)
● 1.2 مگابایت در هر پورت (ورودی)
حالت عملکرد: ● 500 مگابایت در هر پورت (خروجی)
● 2.5 مگابایت در هر پورت (ورودی)
|
حالت بیش‌اشتراکی: ● 250 مگابایت در هر پورت (خروجی)
● 1.2 مگابایت در هر پورت (ورودی)
حالت عملکرد: ● 500 مگابایت در هر پورت (خروجی)
● 2.5 مگابایت در هر پورت (ورودی)
|
● 500 مگابایت در هر پورت (خروجی)
● 2.5 مگابایت در هر پورت (ورودی)
|
|
تکثیر سخت‌افزاری مالتی‌کست |
● حالت تکثیر ورودی و خروجی
● تقریباً 20 گیگابیت بر ثانیه در هر موتور تکثیر
● 8 موتور تکثیر در هر ماژول
|
● حالت تکثیر ورودی و خروجی
● تقریباً 20 گیگابیت بر ثانیه در هر موتور تکثیر
● 4 موتور تکثیر در هر ماژول
|
● حالت تکثیر ورودی و خروجی
● تقریباً 20 گیگابیت بر ثانیه در هر موتور تکثیر
● 4 موتور تکثیر در هر ماژول
|
|
پشتیبانی از Jumbo frame |
تا 9216 بایت |
||
|
قابل استفاده برای تشکیل VSS Virtual Switch Link |
بله (در تمامی پورت‌ها) |
||
|
قابل استفاده برای تشکیل Instant Access Remote Switch Link |
بله (در تمامی پورت‌ها) |
||
|
حداکثر تراکم پورت 10G در هر شاسی (بدون احتساب آپلینک‌های سوپروایزر) |
160 پورت (شاسی 6807-XL) 352 پورت (شاسی 6513-E) 256 پورت (شاسی 6509-E) 160 پورت (شاسی 6506-E) 96 پورت (شاسی 6504-E) 64 پورت (شاسی 6503-E) |
80 پورت (شاسی 6807-XL) 176 پورت (شاسی 6513-E) 128 پورت (شاسی 6509-E) 80 پورت (شاسی 6506-E) 48 پورت (شاسی 6504-E) 32 پورت (شاسی 6503-E) |
40 پورت (شاسی 6807-XL) 88 پورت (شاسی 6513-E) 64 پورت (شاسی 6509-E) 40 پورت (شاسی 6506-E) 24 پورت (شاسی 6504-E) 16 پورت (شاسی 6503-E) |
|
حداکثر تراکم پورت در هر VSS (بدون احتساب آپلینک‌های سوپروایزر) |
320 پورت (شاسی 6807-XL) 704 پورت (شاسی 6513-E) 512 پورت (شاسی 6509-E) 320 پورت (شاسی 6506-E) 192 پورت (شاسی 6504-E) 128 پورت (شاسی 6503-E) |
160 پورت (شاسی 6807-XL) 352 پورت (شاسی 6513-E) 256 پورت (شاسی 6509-E) 160 پورت (شاسی 6506-E) 96 پورت (شاسی 6504-E) 64 پورت (شاسی 6503-E) |
80 پورت (شاسی 6807-XL) 176 پورت (شاسی 6513-E) 128 پورت (شاسی 6509-E) 80 پورت (شاسی 6506-E) 48 پورت (شاسی 6504-E) 32 پورت (شاسی 6503-E) |
|
موتورهای سوپروایزر پشتیبانی‌شده |
Catalyst6500 Supervisor Engine 2T و 2TXL |
||
|
شاسی‌های پشتیبانی‌شده |
● شاسی Cisco Catalyst 6807-XL
● شاسی‌های Cisco Catalyst 6500 E-Series، شامل 6503-E، 6504-E، 6506-E، 6509-E، 6509-V-E (NEBS) و 6513-E
● در شاسی‌های 6500 غیر E-Series و سری 7600 پشتیبانی نمی‌شود
|
||
|
الزامات اسلات |
● قابلیت اشغال اسلات‌های 1-2 و 5-7 در شاسی Cisco Catalyst 6807-XL
● قابلیت اشغال هر اسلاتی در شاسی‌های Cisco Catalyst 6503-E، 6504-E، 6506-E، 6509-E یا 6509-V-E
● قابلیت اشغال اسلات‌های 1-6 و 9-13 در شاسی Cisco Catalyst 6513-E
|
||
|
حافظه آنبورد |
2 گیگابایت پیش‌فرض |
2 گیگابایت پیش‌فرض |
2 گیگابایت پیش‌فرض |
|
حداقل نسخه نرم‌افزار IOS |
15.2(1)SY |
||
مشخصات محصول
جدول 2، مشخصات فنی ماژول‌های 10 گیگابیت اترنت (10-Gigabit Ethernet) سری 6800 را فهرست می‌کند.
جدول 2. مشخصات فنی محصول (Product Specifications)
|
محصول |
مشخصات فنی |
|
پروتکل‌های استاندارد |
IEEE 802.1d, IEEE 802.1p, IEEE 802.1q, IEEE 802.1s, IEEE 802.1w, IEEE 802.3x, IEEE 802.3ad, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3aq و IEEE 802.3an |
|
مشخصات فیزیکی |
● اشغال یک اسلات در شاسی‌های Cisco Catalyst 6500 E-Series و 6807-XL
● ابعاد (ارتفاع x عرض x عمق): 4.39 x 39.11 x 41.65 سانتی‌متر (1.73 x 15.4 x 16.4 اینچ)
● وزن:
◦ 6.5 کیلوگرم (14.3 پوند) برای مدل‌های C6800-32P10G/C6800-32P10G-XL
◦ 5 کیلوگرم (11.0 پوند) برای مدل‌های C6800-16P10G/XL و C6800-8P10G/XL
|
|
شرایط محیطی |
دمای عملیاتی: ● تایید شده توسط سازمان‌های استاندارد برای عملکرد در دمای: 0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت)
● طراحی و تست شده برای عملکرد در دمای: 0 تا 55 درجه سانتی‌گراد (32 تا 130 درجه فارنهایت)
● دمای نگهداری: 40- تا 75 درجه سانتی‌گراد (40- تا 167 درجه فارنهایت)
● رطوبت نسبی: 10 تا 90 درصد، بدون میعان
ارتفاع عملیاتی: ● تایید شده توسط سازمان‌های استاندارد برای عملکرد در ارتفاع: 150- تا 2000 متر (500- تا 6500 فوت)
● طراحی و تست شده برای عملکرد در ارتفاع: 150- تا 3000 متر (500- تا 10000 فوت)
|
|
انطباق با مقررات |
ماژول 10-Gigabit Ethernet Copper سری 6800، هنگام نصب در سیستم، با استانداردهای ایمنی و EMC زیر مطابقت دارد: استانداردهای EMC: ● FCC Part 15 (CFR 47) Class A
● ICES-003 Class A
● VCCI Class A
● EN55022 Class A
● EN55024
● CISPR24
● CISPR 22 Class A
● AS/NZS CISPR 22 Class A
● ETS 300 386
● KN 22 Class A
● EN 50082-1
● EN61000-3-2
● EN61000-3-3
● EN61000-6-1
● CNS13438 Class A
● سری KN6100 -4
استانداردهای ایمنی: ● UL 60950-1
● CAN/CSA C22.2 No. 60950
● EN 60950-1
● IEC 60950-1
● AS/NZS 60950-1
● IEC 60825 Class 1
● EN 60825 Class 1
● 21CFR 1040
|
|
سطوح معیارهای NEBS |
SR-3580 ویرایش 3، ژوئن 2007 (GR-63-CORE، ویرایش 3 و GR-1089-CORE، ویرایش 4) |
|
ETSI |
● ETS 300 019-2-1، کلاس 1.1 نگهداری
● ETS 300 019-2-2، کلاس 2.1 و 2.2 حمل و نقل
● ETS 300 019-2-3، کلاس 3.1E استفاده ثابت
|
|
مدیریت شبکه |
● ETHERLIKE-MIB (RFC 1643)
● IF-MIB (RFC 1573)
● Bridge MIB (RFC 1493)
● CISCO-STACK-MIB
● CISCO-VTP-MIB
● CISCO-CDP-MIB
● RMON MIB (RFC 1757)
● CISCO-PAGP-MIB
● CISCO-STP-EXTENSIONS-MIB
● CISCO-VLAN-BRIDGE-MIB
● CISCO-VLAN-MEMBERSHIP-MIB
● ENTITY-MIB (RFC 2037)
● HC-RMON
● RFC1213-MIB (MIB-II)
● SMON-MIB
|
|
نیازمندی‌های توان مصرفی |
● C6800-32P10G: 587.60 وات
● C6800-32P10G-XL: 587.60 وات
● C6800-16P10G: 303.68 وات
● C6800-16P10G-XL: 303.68 وات
● C6800-8P10G: 303.68 وات
● C6800-8P10G-XL: 303.68 وات
● مراجعه کنید به https://www.cisco.com/go/powercalculator برای محاسبه آسان توان مصرفی.
|
|
نشانگرها |
● وضعیت (Status): سبز (عملیاتی)، قرمز (خطا) و نارنجی (در حال بوت شدن ماژول)
● لینک (Link): سبز (پورت فعال و متصل)، نارنجی (پورت غیرفعال) و خاموش (پورت فعال و بدون اتصال)
● بیکن آبی (Blue beacon): برای شناسایی یک ماژول خاص در سیستمی با ظرفیت کامل، در محیط‌های چند سیستمی استفاده می‌شود
|
اطلاعات سفارش‌گذاری
جدول 3، شماره قطعات (Part Numbers) مدل‌های خاص را برای تسهیل در فرآیند سفارش‌دهی ارائه می‌دهد.
جدول 3. شماره قطعات (Part Numbers) برای سفارش
|
شماره قطعات (Part Numbers) |
توضیحات (Description) |
|
ماژول‌های فیبر 10 گیگابیتی سری 6800 |
|
|
C6800-32P10G |
سوییچ Catalyst 6800 با 32 پورت 10GE و دو کارت DFC4 یکپارچه |
|
C6800-32P10G-XL |
سوییچ Catalyst 6800 با 32 پورت 10GE و دو کارت DFC4-XL یکپارچه |
|
C6800-32P10G= |
سوییچ Catalyst 6800 با 32 پورت 10GE و دو کارت DFC4 یکپارچه (قطعه یدکی) |
|
C6800-32P10G-XL= |
سوییچ Catalyst 6800 با 32 پورت 10GE و دو کارت DFC4-XL یکپارچه (قطعه یدکی) |
|
C6800-16P10G |
سوییچ Catalyst 6800 با 16 پورت 10GE و کارت DFC4 یکپارچه |
|
C6800-16P10G-XL |
سوییچ Catalyst 6800 با 16 پورت 10GE و کارت DFC4-XL یکپارچه |
|
C6800-16P10G= |
سوییچ Catalyst 6800 با 16 پورت 10GE و کارت DFC4 یکپارچه (قطعه یدکی) |
|
C6800-16P10G-XL= |
سوییچ Catalyst 6800 با 16 پورت 10GE و کارت DFC4-XL یکپارچه (قطعه یدکی) |
|
C6800-8P10G |
سوییچ Catalyst 6800 با 8 پورت 10GE و کارت DFC4 یکپارچه |
|
C6800-8P10G-XL |
سوییچ Catalyst 6800 با 8 پورت 10GE و کارت DFC4-XL یکپارچه |
|
C6800-8P10G= |
سوییچ Catalyst 6800 با 8 پورت 10GE و کارت DFC4 یکپارچه (قطعه یدکی) |
|
C6800-8P10G-XL= |
سوییچ Catalyst 6800 با 8 پورت 10GE و کارت DFC4-XL یکپارچه (قطعه یدکی) |
ماژول‌های نوری قابل تعویض (Pluggable Optics) برای اترنت 10 گیگابیتی و گیگابیتی
لطفاً برای دسترسی به به‌روزترین اطلاعات، به «ماتریس سازگاری ماژول‌های فرستنده-گیرنده 10 گیگابیت اترنت سیسکو» (Cisco 10-Gigabit Ethernet Transceiver Modules Compatibility Matrix) مراجعه کنید: کنید:https://www.cisco.com/c/en/us/td/docs/interfaces_modules/transceiver_modules/compatibility/matrix/10GE_Tx_Matrix.html.
لطفاً برای دسترسی به به‌روزترین اطلاعات، به «ماتریس سازگاری ماژول‌های فرستنده-گیرنده (Transceiver Modules) گیگابیت اترنت سیسکو» مراجعه کنید:https://www.cisco.com/c/en/us/td/docs/interfaces_modules/transceiver_modules/compatibility/matrix/GE_Tx_Matrix.html.
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره سوئیچ‌های سری Cisco Catalyst 6800، از این صفحه بازدید کنید https://www.cisco.com/c/en/us/products/switches/catalyst-6800-series-switches/index.html
| مدل | C6800-16P10G |
| دسته | Catalyst 6800 |
| زیردسته | Catalyst 6800 10G Ethernet |
| توضیحات | Catalyst 6800 16 port 10GE with integrated DFC4 |
| قیمت | 36,260.80 دلار |
| آخرین بروزرسانی | دوشنبه ۱۰ آبان ۱۴۰۰ |
