لاین کارت C6800-8P40G سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Catalyst 6800زیردسته: Catalyst 6800 Kit
-
مدل: C6800-8P40G
-
توضیحات: Catalyst 6800 8 port 40GE with integrated DFC4
-
قیمت: 65,424.29 دلارآخرین بروزرسانی: دوشنبه ۱۰ آبان ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های خانواده Cisco Catalyst 6800، یک ماژول 8 پورت 40-Gigabit Ethernet را معرفی کرده‌اند که برای پاسخگویی به نیازهای پهنای باند بالا در شبکه‌های سازمانی نسل جدید طراحی شده است. این کارت شبکه (Line Card) که برای استقرار در لایه‌های تجمیع (Aggregation) و هسته (Core) شبکه‌های مدرن پردیس (Campus) ساخته شده است، جریان‌های 40-Gigabit Ethernet با تراکم بالا را به‌طور کارآمد تجمیع می‌کند تا از زیرساخت‌های شبکه پرتقاضا پشتیبانی نماید.
این ماژول با ارائه عملکردی با نرخ انتقال بالا (High-throughput) و بهره‌گیری از قابلیت‌های پردازش مبتنی بر سخت‌افزار، در محیط‌های سازمانی (Enterprise) عمل می‌کند. این ماژول به‌طور یکپارچه در پیکربندی‌های شاسی Cisco Catalyst 6807-XL ادغام می‌شود و بر پایه معماری ASIC مشترک اجرا می‌گردد که برای تضمین تحویل قابل‌پیش‌بینی شبکه، تأخیر پایین (Low latency) و مدیریت کارآمد داده‌ها طراحی شده است.
بررسی اجمالی محصول (Product Overview)
این کارت شبکه (Line Card) در دو مدل سخت‌افزاری مجزا برای پاسخگویی به نیازهای عملیاتی مختلف عرضه می‌شود: مدل Cisco Catalyst 6800 8-Port 40-Gigabit Ethernet Fiber Module non-XL و مدل Cisco Catalyst 6800 8-Port 40-Gigabit Ethernet Fiber Module XL. هر دو مدل از معماری پایه یکسانی برخوردارند و ضمن پشتیبانی از مجموعه ویژگی‌های اصلی (Core Feature Sets) مشابه در سطح سخت‌افزار، عملکردی با سرعت خط (Line-rate Performance) و گزینه‌های عملیاتی با نرخ اشتراک بیش از ظرفیت (Oversubscribed) را در هر گروه پورت ارائه می‌دهند.
هر ماژول مجهز به هشت پورت 40-Gigabit Ethernet است که از فرستنده-گیرنده‌های (Transceivers) نوع Quad Small Form-Factor Pluggable (QSFP) استفاده می‌کند و در شاسی Catalyst 6807-XL با پهنای باندی تا 160 گیگابیت بر ثانیه (Gbps) به صفحه پشتی (Backplane) متصل می‌شود. این سخت‌افزار از فناوری استاندارد RFID با فرکانس UHF در قسمت جلویی برای مدیریت و ردیابی بهینه دارایی‌ها بهره می‌برد. این ماژول با مدل‌های Supervisor Engine 2T، Supervisor Engine 2TXL، Supervisor Engine 6T و Supervisor Engine 6TXL سازگاری کامل دارد.
ویژگی‌ها و مزایا (Features and Benefits)
- تراکم پهنای باند بالا (High-Bandwidth Density): ارائه 8 پورت 40 گیگابیت اترنت (40-Gigabit Ethernet) در هر کارت شبکه (Line Card) با استفاده از فرستنده-گیرنده‌های QSFP، که امکان ایجاد لینک‌های تجمیعی (Aggregation) و هسته (Core) با تراکم بالا را فراهم می‌کند.
- معماری ارسال توزیع‌شده (Distributed Forwarding Architecture): مجهز به موتور DFC4-E برای پشتیبانی از حداکثر 256 هزار ورودی IPv4/MPLS، 128 هزار ورودی IPv6، 128 هزار آدرس MAC و 64 هزار مسیر چندپخشی (Multicast) IPv4/IPv6.
- قابلیت مشاهده پیشرفته ترافیک (Advanced Traffic Visibility): پشتیبانی سخت‌افزاری داخلی برای 1 میلیون ورودی NetFlow، شامل قابلیت‌های Flexible NetFlow، Sampled NetFlow و نظارت بر Egress NetFlow.
- تاب‌آوری ارتقایافته سیستم (Enhanced System Resiliency): پشتیبانی کامل از توپولوژی سیستم سوئیچینگ مجازی (VSS) در تمامی پورت‌ها جهت به حداکثر رساندن پایداری و افزونگی (Redundancy) شبکه.
- امنیت مبتنی بر سخت‌افزار (Hardware-Based Security): یکپارچه‌سازی با استانداردهای MACsec (802.1ae)، لیست‌های کنترل دسترسی (ACL)، برچسب‌گذاری گروه امنیتی (SGT) و لیست‌های کنترل دسترسی گروه امنیتی (SGACL).
- کیفیت خدمات و کنترل ترافیک (Quality of Service & Traffic Control): بهره‌مندی از قابلیت‌های سخت‌افزاری تکثیر چندپخشی (Multicast Replication)، شکل‌دهی ترافیک (Traffic Shaping) و کیفیت خدمات سلسله‌مراتبی (HQoS) برای تضمین عملکرد قابل پیش‌بینی برنامه‌ها.
- ردیابی یکپارچه دارایی‌ها (Integrated Asset Tracking): استفاده از تگ‌های غیرفعال UHF RFID تعبیه‌شده در پنل جلویی برای امکان‌پذیر ساختن مدیریت موجودی خودکار مبتنی بر RFID.
- معماری شبکه آماده برای آینده (Future-Ready Network Architecture): سازگار با پروتکل جداسازی شناسه مکان (LISP) و پیاده‌سازی‌های دسترسی نرم‌افزار-محور (SDA).
ارائه عملکرد ایمن و قابل پیش‌بینی برای نسل جدید شبکه‌های پردیس (Campus Networks)
معرفی محصول
خانواده سوئیچ‌های Cisco Catalyst 6800 یک ماژول 8 پورت 40-Gigabit Ethernet را برای پاسخگویی به نیازهای متنوع با پهنای باند بالا در سازمان‌های نسل آینده ارائه می‌دهند.این ماژول‌ها با همکاری Catalyst Supervisor Engine 2T/2TXL (مدل‌های VS-S2T-10G و VS-S2T-10GXL) یا Catalyst Supervisor Engine 6T/6TXL (مدل‌های C6800-SUP6T و C6800-SUP6T-XL)، قادر به تأمین نیازهای مختلف در پیاده‌سازی‌های شبکه پردیس (Campus Deployments) هستند.این کارت شبکه (Line Card) شامل دو مدل است: ماژول فیبر نوری 8 پورت 40-Gigabit Ethernet سری Catalyst 6800 نسخه غیر XL و ماژول فیبر نوری 8 پورت 40-Gigabit Ethernet سری Catalyst 6800 نسخه XL.
این ماژول‌ها از قابلیت‌های تکثیر چندپخشی مبتنی بر سخت‌افزار (Hardware-based Multicast Replication)، کیفیت خدمات (QoS)، لیست‌های کنترل دسترسی (ACLs)، فریم‌های بزرگ (Jumbo Frames) و تأخیر پایین (Low Latency) پشتیبانی می‌کنند تا عملکردی امن و قابل پیش‌بینی را برای برنامه‌های کاربردی با پهنای باند بالا فراهم آورند. هر دو مدل از معماری ASIC مشترک بهره برده و از مجموعه ویژگی‌های یکسانی در سطح سخت‌افزار پشتیبانی می‌کنند. ماژول‌های هشت‌پورتی 40-Gigabit Ethernet همچنین می‌توانند در حالت عملکردی (Performance Mode) فعالیت کنند. این ماژول‌ها شامل ویژگی‌های سخت‌افزاری متعددی از جمله سیستم سوئیچینگ مجازی (VSS)، پروتکل جداسازی شناسه مکان (LISP)، برچسب‌گذاری گروه امنیتی (SGT) و کنترل دسترسی (SGACL)، استاندارد MACsec (802.1ae)، شکل‌دهی ترافیک (Traffic Shaping)، کیفیت خدمات سلسله‌مراتبی (HQoS) و دسترسی نرم‌افزار-محور (SDA) هستند. این کارت‌های شبکه (Line Cards) همچنین به فناوری RFID غیرفعال UHF در پنل جلویی مجهز شده‌اند که جدیدترین قابلیت‌های شناسایی خودکار (Auto-ID) را برای مدیریت دارایی‌ها فراهم می‌کند. این ماژول‌ها از فرستنده-گیرنده‌های Quad Small Form-Factor Pluggable (QSFP) پشتیبانی می‌کنند. طراحی این ماژول‌ها به گونه‌ای است که پاسخگوی تقاضای رو به رشد برای تجمیع جریان‌های 40-Gigabit Ethernet در شبکه‌های پردیس (Campus Deployments) و همچنین انتقال 40-Gigabit Ethernet در لایه هسته (Core) شبکه باشد.
ماژول 8 پورت 40 گیگابیت اترنت (40 Gigabit Ethernet) سری 6800
ماژول 8 پورت 40 گیگابیت اترنت سری 6800 (6800 Series 8-Port 40 Gigabit Ethernet Module) برای به‌کارگیری در تمامی شبکه‌های تجمیع (Aggregation) و هسته (Core) مناسب است.

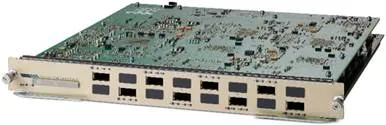

● دو مدل:مدل C6800-8P40G، یک ماژول 8 پورت 40 گیگابیت اترنت (40 Gigabit Ethernet) مجهز به DFC4-E (شکل 1)، و مدل C6800-8P40G-XL، یک ماژول 8 پورت 40 گیگابیت اترنت مجهز به DFC4-EXL
● اتصال بک‌پلین (Backplane connection):پهنای باند بک‌پلین (Backplane bandwidth) 160 گیگابیت بر ثانیه در شاسی Catalyst 6807-XL
● پشتیبانی از شاسی/اسلات (Chassis/slot support):قابلیت نصب در اسلات‌های 1 تا 2 و 5 تا 7 در سوئیچ Cisco Catalyst 6807-XL
● موتور سوپروایزر (Supervisor engine):سازگار با Supervisor Engine 2T، Supervisor Engine 2TXL، Supervisor Engine 6T و Supervisor Engine 6TXL
● ارسال توزیع‌شده (Distributed forwarding) و کارایی:مجهز به دو (2) کارت دختر (daughter card) مدل DFC4-E یا DFC4-EXL
ماژول 8 پورت 40 گیگابیت اترنت (40 Gigabit Ethernet) سری 6800
جدول 1، ویژگی‌های اصلی ماژول‌های 40 گیگابیت اترنت (40 Gigabit Ethernet Modules) سری Cisco Catalyst 6800 را خلاصه می‌کند.
جدول 1. ویژگی‌های اصلی ماژول اترنت 40 گیگابیت (40 Gigabit Ethernet Module)
ویژگی | ماژول 8 پورت 40 گیگابیت اترنت (مدل non-XL) | ماژول 8 پورت 40 گیگابیت اترنت (مدل XL) |
اتصال فابریک سوئیچ (Switch fabric connection) | 160 گیگابیت بر ثانیه در شاسی C6807-XL | 160 گیگابیت بر ثانیه در شاسی C6807-XL |
بیش‌اشتراکی (Oversubscription) | در شاسی C6807-XL: | در شاسی C6807-XL: |
8 پورت: حالت بیش‌اشتراکی 2:1 | 8 پورت: حالت بیش‌اشتراکی 2:1 | |
توان عملیاتی (هر ماژول) | IPv4: تا 120 میلیون بسته در ثانیه (Mpps) | IPv4: تا 120 میلیون بسته در ثانیه (Mpps) |
IPv6: تا 60 میلیون بسته در ثانیه (Mpps) | IPv6: تا 60 میلیون بسته در ثانیه (Mpps) | |
حداکثر تراکم پورت 40G در هر شاسی (بدون احتساب آپلینک‌های سوپروایزر) | 40 پورت (شاسی 6807-XL) | 40 پورت (شاسی 6807-XL) |
حداکثر تراکم پورت در هر VSS (بدون احتساب آپلینک‌های سوپروایزر) | 80 پورت (شاسی 6807-XL) | 80 پورت (شاسی 6807-XL) |
قابلیت استفاده برای تشکیل لینک سوئیچ مجازی VSS | بله (در تمامی پورت‌ها) | بله (در تمامی پورت‌ها) |
حالت عملکرد (Performance mode) | بله | بله |
به ازای هر گروه پورت (Per port-group) | به ازای هر گروه پورت (Per port-group) | |
ویژگی‌های موتور فورواردینگ (Forwarding engine) | ● مجهز به DFC4-E برای فورواردینگ توزیع‌شده، با پشتیبانی از: ◦ 256 هزار ورودی فورواردینگ IPv4 و MPLS، و 128 هزار ورودی IPv6 ◦ 64 هزار مسیر مالتی‌کست (Multicast) IPv4/IPv6 ◦ 64 هزار ورودی ACL (مشترک بین QoS و امنیت) ◦ 1 میلیون ورودی NetFlow (با استفاده از 2 موتور فورواردینگ) ● هر دو مدل از جدول آدرس MAC با ظرفیت 128 هزار پشتیبانی می‌کنند ● علاوه بر افزایش ورودی‌های NetFlow، از Flexible NetFlow، Sampled NetFlow و Egress NetFlow پشتیبانی می‌کند ● افزایش عملکرد MPLS و VPLS تا سقف: ● 120 میلیون بسته در ثانیه برای فورواردینگ MPLS و تا 60 میلیون بسته در ثانیه برای فورواردینگ VPLS ● پشتیبانی از 16 هزار دامنه پل (Bridge domains)، که امکان استفاده مجدد از 4 هزار VLAN استاندارد را در این دامنه‌ها فراهم می‌کند ● پشتیبانی سخت‌افزاری از IGMPv3 برای IPv4 ● پشتیبانی سخت‌افزاری از MLDv2 برای IPv6 ● پشتیبانی سخت‌افزاری از ثبت‌کننده‌های منبع PIM (Protocol Independent Multicast) ● تونل‌زنی IPv4 و IPv6 در IPv6، و تونل‌زنی IPv4 و IPv6 در MPLS (6PE/6VPE) ● تونل‌زنی IPv6 در IPv4 (پروتکل‌های ISATAP، 6to4، GRE) ● پشتیبانی QoS برای حالت‌های تونل uniform، short pipe و pipe؛ و QoS سلسله‌مراتبی (HQoS) ● اعلان سریع لینک (FLN) برای تشخیص وضعیت پورت در سطح سخت‌افزار در کمتر از 50 میلی‌ثانیه ● رمزنگاری سخت‌افزاری لایه لینک MACsec (802.1ae) با استاندارد AES 128-bit ● کپسوله‌سازی سخت‌افزاری LISP ● کپسوله‌سازی سخت‌افزاری VSH و VNtag برای VSS | ● مجهز به DFC4-EXL برای فورواردینگ توزیع‌شده، با پشتیبانی از: ◦ 1 میلیون ورودی فورواردینگ IPv4 و MPLS، و 512 هزار ورودی IPv6 ◦ 64 هزار مسیر مالتی‌کست (Multicast) IPv4/IPv6 ◦ 256 هزار ورودی ACL (مشترک بین QoS و امنیت) ◦ 2 میلیون ورودی NetFlow (با استفاده از 2 موتور فورواردینگ) ● هر دو مدل از جدول آدرس MAC با ظرفیت 128 هزار پشتیبانی می‌کنند ● علاوه بر افزایش ورودی‌های NetFlow، از Flexible NetFlow، Sampled NetFlow و Egress NetFlow پشتیبانی می‌کند ● افزایش عملکرد MPLS و VPLS تا سقف: ● 120 میلیون بسته در ثانیه برای فورواردینگ MPLS و تا 60 میلیون بسته در ثانیه برای فورواردینگ VPLS ● پشتیبانی از 16 هزار دامنه پل (Bridge domains)، که امکان استفاده مجدد از 4 هزار VLAN استاندارد را در این دامنه‌ها فراهم می‌کند ● پشتیبانی سخت‌افزاری از IGMPv3 برای IPv4 ● پشتیبانی سخت‌افزاری از MLDv2 برای IPv6 ● پشتیبانی سخت‌افزاری از ثبت‌کننده‌های منبع PIM (Protocol Independent Multicast) ● تونل‌زنی IPv4 و IPv6 در IPv6، و تونل‌زنی IPv4 و IPv6 در MPLS (6PE/6VPE) ● تونل‌زنی IPv6 در IPv4 (پروتکل‌های ISATAP، 6to4، GRE) ● پشتیبانی QoS برای حالت‌های تونل uniform، short pipe و pipe؛ و QoS سلسله‌مراتبی (HQoS) ● اعلان سریع لینک (FLN) برای تشخیص وضعیت پورت در سطح سخت‌افزار در کمتر از 50 میلی‌ثانیه ● رمزنگاری سخت‌افزاری لایه لینک MACsec (802.1ae) با استاندارد AES 128-bit ● کپسوله‌سازی سخت‌افزاری LISP ● کپسوله‌سازی سخت‌افزاری VSH و VNtag برای VSS |
صف‌ها (Queues) | دریافت (Receive): ● 1p7q4t (پیش‌فرض) ● 2p6q4t (قابل پیکربندی) ارسال (Transmit): ● 1p7q4t (پیش‌فرض) ● 2p6q4t (قابل پیکربندی) | دریافت (Receive): ● 1p7q4t (پیش‌فرض) ● 2p6q4t (قابل پیکربندی) ارسال (Transmit): ● 1p7q4t (پیش‌فرض) ● 2p6q4t (قابل پیکربندی) |
مکانیزم‌های صف‌بندی | ● نگاشت صف مبتنی بر کلاس سرویس (CoS) ● نگاشت صف مبتنی بر کد نقطه سرویس متمایز (DSCP) | ● نگاشت صف مبتنی بر کلاس سرویس (CoS) ● نگاشت صف مبتنی بر کد نقطه سرویس متمایز (DSCP) |
زمان‌بند (Scheduler) | صف‌بندی ورودی (Ingress): ● الگوریتم DWRR (Deficit Weighted Round Robin) صف‌بندی خروجی (Egress): ● DWRR ◦ WRED ● SRR (Shaped Round Robin) ◦ WRED ● CBWFQ (Class-Based Weighted Fair Queuing) ◦ شکل‌دهی ترافیک دو سطحی (HQoS) ◦ صف‌بندی با تأخیر کم (LLQ) | صف‌بندی ورودی (Ingress): ● الگوریتم DWRR (Deficit Weighted Round Robin) صف‌بندی خروجی (Egress): ● DWRR ◦ WRED ● SRR (Shaped Round Robin) ◦ WRED ● CBWFQ (Class-Based Weighted Fair Queuing) ◦ شکل‌دهی ترافیک دو سطحی (HQoS) ◦ صف‌بندی با تأخیر کم (LLQ) |
بافرهای پورت | حالت بیش‌اشتراکی (Oversubscription): ● 1 گیگابایت به ازای هر پورت (خروجی) ● 4.8 مگابایت به ازای هر پورت (ورودی) حالت عملکرد (Performance mode): ● 2 گیگابایت به ازای هر پورت (خروجی) ● 10 مگابایت به ازای هر پورت (ورودی) | حالت بیش‌اشتراکی (Oversubscription): ● 1 گیگابایت به ازای هر پورت (خروجی) ● 4.8 مگابایت به ازای هر پورت (ورودی) حالت عملکرد (Performance mode): ● 2 گیگابایت به ازای هر پورت (خروجی) ● 10 مگابایت به ازای هر پورت (ورودی) |
تکثیر سخت‌افزاری مالتی‌کست | ● حالت تکثیر ورودی و خروجی ● تقریباً 20 گیگابیت بر ثانیه برای هر موتور تکثیر ● 8 موتور تکثیر در هر ماژول | ● حالت تکثیر ورودی و خروجی ● تقریباً 20 گیگابیت بر ثانیه برای هر موتور تکثیر ● 8 موتور تکثیر در هر ماژول |
پشتیبانی از فریم‌های جامبو (Jumbo frame) | تا 9216 بایت | تا 9216 بایت |
حالت عملکرد کارت شبکه (Line Card Mode of Operation)
ماژول 8 پورت 40 گیگابیت اترنت فیبر نوری Cisco Catalyst 6800 می‌تواند در حالت بیش‌اشتراکی (Oversubscription Mode) با نسبت 2 به 1 یا در حالت عملکردی (Performance Mode) برای ارائه عملیات با سرعت خط (Line-rate) فعالیت کند.

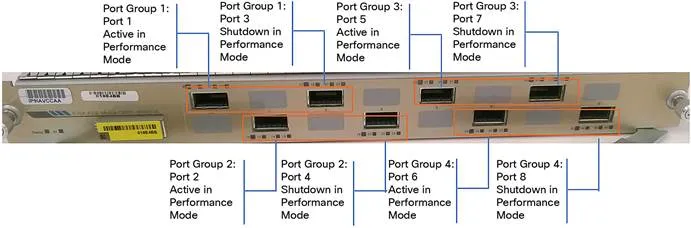

پورت‌ها مطابق شکل 2، از چپ به راست شماره‌گذاری شده‌اند؛ پورت‌های با شماره فرد در ردیف بالا (TOP) و پورت‌های با شماره زوج در ردیف پایین (Bottom) قرار دارند.
گروه‌های پورت و حالت عملکرد (Performance Mode) ماژول 8 پورت 40 گیگابیت اترنت فیبر نوری از خانواده Cisco Catalyst 6800
● حالت بیش‌اشتراکی (Oversubscribed mode) (پیش‌فرض)
◦ هر دو پورت 40G در یک گروه پورت (Port Group) فعال هستند
◦ ارائه نسبت اشتراک (Oversubscription) دو به یک (2:1)
◦ حالت عملکرد پیش‌فرض (Default Mode of operation)
◦ بافرهای ورودی و خروجی (Ingress & Egress buffers) تخصیص‌یافته برای هر گروه پورت (port-group)، بین هر دو پورت به صورت اشتراکی استفاده می‌شوند.
● حالت عملکرد (Performance Mode)
◦ یکی از پورت‌ها (3، 4، 7 و 8) در گروه پورت (Port-Group) در وضعیت خاموش (shutdown) قرار دارد.
◦ پورت‌های 1، 2، 5 و 6 با نرخ خط (Line Rate) کار می‌کنند.
◦ بافرهای ورودی (Ingress) و خروجی (Egress) برای پورت‌های فعال دو برابر شده‌اند.
ویژگی (Feature) | ماژول 8 پورت 40 گیگابیت اترنت (غیر XL) | ماژول 8 پورت 40 گیگابیت اترنت (XL) |
پورت‌های 40 گیگابیت اترنت (40 Gigabit Ethernet ports) | 8 پورت 40GE شماره‌گذاری از چپ به راست: ● ردیف بالا شامل پورت‌های فرد: FortyGigabitEthernet 1,3,5,7 ● ردیف پایین شامل پورت‌های زوج: FortyGigabitEthernet 2,4,6,8 | 8 پورت 40GE شماره‌گذاری از چپ به راست: ● ردیف بالا شامل پورت‌های فرد: FortyGigabitEthernet 1,3,5,7 ● ردیف پایین شامل پورت‌های زوج: FortyGigabitEthernet 2,4,6,8 |
گروه‌های پورت (Port groups) | 4 گروه پورت 2 مجموعه پورت (Port-sets) در هر گروه پورت گروه پورت 1: ● 1, 3 گروه پورت 2: ● 2, 4 گروه پورت 3: ● 5, 7 گروه پورت 4: ● 6, 8 | 4 گروه پورت 2 مجموعه پورت (Port-sets) در هر گروه پورت گروه پورت (Port-group)1: ● 1, 3 گروه پورت 2: ● 2, 4 گروه پورت 3: ● 5, 7 گروه پورت 4: ● 6, 8 |
مشخصات محصول
جدول 2، مشخصات فنی ماژول‌های 40 گیگابیت اترنت (40 Gigabit Ethernet) سری 6800 را فهرست می‌کند.
جدول 2. مشخصات فنی محصول (Product Specifications)
محصول | مشخصات فنی |
موتورهای سوپروایزر (Supervisor engines) پشتیبانی‌شده | Cisco Catalyst 6500 Series Supervisor Engine 2T و 2TXL Cisco Catalyst 6800 Series Supervisor Engine 6T و 6TXL |
شاسی‌های پشتیبانی‌شده | ● شاسی Cisco Catalyst 6807-XL ● در شاسی‌های سری 6500 غیر E، سری 6500-E و سری 7600 پشتیبانی نمی‌شود |
الزامات اسلات | ● قابلیت اشغال اسلات‌های 1 تا 2 و 5 تا 7 در شاسی Cisco Catalyst 6807-XL |
حافظه داخلی (Onboard memory) | 2 گیگابایت به صورت پیش‌فرض |
حداقل نسخه Cisco IOSنسخه نرم‌افزاری | 15.5(1)SY |
پروتکل‌های استاندارد | IEEE 802.1d, IEEE 802.1p, IEEE 802.1q, IEEE 802.1s, IEEE 802.1w, IEEE 802.3x, IEEE 802.3ad, IEEE 802.3ba |
مشخصات فیزیکی | ● اشغال یک اسلات در شاسی 6807-XL ● ابعاد (ارتفاع x عرض x عمق): 4.39 در 39.11 در 41.65 سانتی‌متر (1.73 در 15.4 در 16.4 اینچ) ● وزن: ◦ 5.68 کیلوگرم (12.52 پوند) برای C6800-8P40G ◦ 5.80 کیلوگرم (12.79 پوند) برای C6800-8P40G-XL |
شرایط محیطی | دمای عملیاتی: ● تایید شده توسط سازمان‌های استاندارد برای عملکرد: 0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت) ● طراحی و تست شده برای عملکرد: 0 تا 55 درجه سانتی‌گراد (32 تا 130 درجه فارنهایت) ● دمای نگهداری: 40- تا 75 درجه سانتی‌گراد (40- تا 167 درجه فارنهایت) ● رطوبت نسبی: 10 تا 90 درصد، بدون میعان ارتفاع عملیاتی: ● تایید شده توسط سازمان‌های استاندارد برای عملکرد: 150- تا 2000 متر (500- تا 6500 فوت) ● طراحی و تست شده برای عملکرد: 150- تا 3000 متر (500- تا 10 هزار فوت) |
انطباق با مقررات | ماژول 40 گیگابیت اترنت سری 6800، هنگام نصب در سیستم، با استانداردهای ایمنی و EMC زیر مطابقت دارد: استانداردهای EMC: ● FCC Part 15 (CFR 47) Class A ● ICES-003 Class A ● VCCI Class A ● EN55022 Class A ● EN55024 ● CISPR24 ● CISPR 22 Class A ● AS/NZS CISPR 22 Class A ● ETS 300 386 ● KN 22 Class A ● EN 50082-1 ● EN61000-3-2 ● EN61000-3-3 ● EN61000-6-1 ● CNS13438 Class A ● KN6100 -4 Series استانداردهای ایمنی: ● UL 60950-1 ● CAN/CSA C22.2 No. 60950 ● EN 60950-1 ● IEC 60950-1 ● AS/NZS 60950-1 ● IEC 60825 Class 1 ● EN 60825 Class 1 ● 21CFR 1040 |
ETSI | ● ETS 300 019-2-1, Class 1.1 Storage ● ETS 300 019-2-2, Class 2.1 and 2.2 Transportation ● ETS 300 019-2-3, Class 3.1E Stationary Use |
مدیریت شبکه | ● ETHERLIKE-MIB (RFC 1643) ● IF-MIB (RFC 1573) ● Bridge MIB (RFC 1493) ● CISCO-STACK-MIB ● CISCO-VTP-MIB ● CISCO-CDP-MIB ● RMON MIB (RFC 1757) ● CISCO-PAGP-MIB ● CISCO-STP-EXTENSIONS-MIB ● CISCO-VLAN-BRIDGE-MIB ● CISCO-VLAN-MEMBERSHIP-MIB ● ENTITY-MIB (RFC 2037) ● HC-RMON ● RFC1213-MIB (MIB-II) ● SMON-MIB |
الزامات توان مصرفی | ● C6800-8P40G: 587.60 وات ● C6800-8P40G-XL: 587.60 وات ● مراجعه کنید به https://www.cisco.com/go/powercalculator برای محاسبه آسان توان مصرفی |
نشانگرها | ● وضعیت (Status): سبز (عملیاتی)، قرمز (خطا)، و نارنجی (در حال بوت شدن ماژول) ● لینک (Link): سبز (پورت فعال و متصل)، نارنجی (پورت غیرفعال)، و خاموش (پورت فعال و بدون اتصال) ● بیکن آبی (Blue beacon): برای شناسایی یک ماژول خاص در سیستمی با ظرفیت کامل در محیط‌های چندسیستمی استفاده می‌شود |
الزامات سیستم (System Requirements)
ماژول‌های نوری قابل تعویض (Pluggable Optics) برای ماژول‌های اترنت 40 گیگابیتی (40 Gigabit Ethernet)
برای دسترسی به به‌روزترین اطلاعات، لطفاً به «ماتریس سازگاری ماژول‌های فرستنده-گیرنده 40 گیگابیت اترنت سیسکو» (Cisco 40-Gigabit Ethernet Transceiver Modules Compatibility Matrix) مراجعه کنید: کنید:https://www.cisco.com/c/en/us/td/docs/interfaces_modules/transceiver_modules/compatibility/matrix/40GE_Tx_Matrix.html.
اطلاعات سفارش
جدول 3، شماره قطعات (Part Numbers) مدل‌های خاص را برای تسهیل در فرآیند سفارش‌دهی ارائه می‌دهد.
جدول 3. شماره قطعات (Part Numbers) برای سفارش
شماره قطعات (Part Numbers) | توضیحات (Description) |
ماژول‌های 40 گیگابیت اترنت سری 6800 (6800 Series 40 Gigabit Ethernet Modules) | |
C6800-8P40G | سوییچ Catalyst 6800 با 8 پورت 40GE و دو کارت DFC4-E یکپارچه |
C6800-8P40G-XL | سوییچ Catalyst 6800 با 8 پورت 40GE و دو کارت DFC4-EXL یکپارچه |
C6800-8P40G= | سوییچ Catalyst 6800 با 8 پورت 40GE و دو کارت DFC4-E یکپارچه (قطعه یدکی) |
C6800-8P40G-XL= | سوییچ Catalyst 6800 با 8 پورت 40GE و دو کارت DFC4-EXL یکپارچه (قطعه یدکی) |
