اکسس پوینت C9120AXP-K سیسکو

Wi-Fi 6 (802.11ax)

استاندارد نوظهور IEEE 802.11ax که با نام بی‌سیم با کارایی بالا (HEW) یا Wi-Fi 6 نیز شناخته می‌شود، بر پایه 802.11ac بنا شده است. این استاندارد تجربه بهتری را در محیط‌های معمول با عملکرد قابل‌پیش‌بینی‌تر برای برنامه‌های پیشرفته مانند ویدیوهای 4K یا 8K، محیط‌های با تراکم بالا، برنامه‌های همکاری با کیفیت بالا، دفاتر تمام‌بی‌سیم و اینترنت اشیا (IoT) ارائه می‌دهد. برخلاف استاندارد 802.11ac، فناوری Wi-Fi 6 برای استفاده از هر دو باند 2.4 گیگاهرتز و 5 گیگاهرتز طراحی شده است.

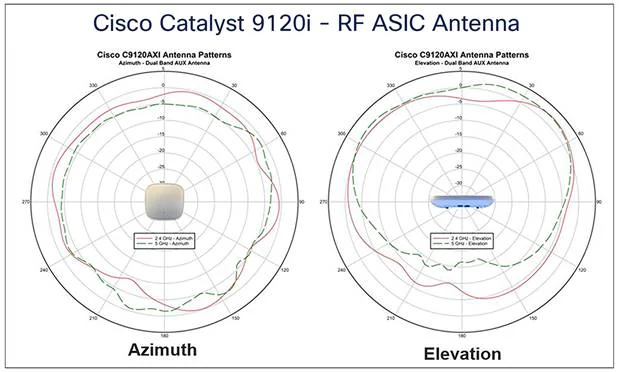

Cisco RF ASIC

تراشه Cisco RF ASIC یک رادیوی نرم‌افزار-محور (SDR) کاملاً یکپارچه است که می‌تواند تحلیل پیشرفته طیف فرکانسی (RF) را انجام دهد و ویژگی‌هایی مانند Cisco CleanAir، سیستم پیشگیری از نفوذ بی‌سیم (wIPS)، قابلیت Fast Locate* و تشخیص DFS را ارائه می‌دهد.

(*آینده)

OFDMA در لینک بالا/پایین

زمان‌بندی مبتنی بر دسترسی چندگانه تقسیم فرکانس متعامد (OFDMA)، پهنای باند (Bandwidth) را به بخش‌های کوچک‌تری به نام واحدهای منبع (RUs) تقسیم می‌کند که می‌توانند به کلاینت‌های مجزا در هر دو جهت لینک پایین (Downlink) و لینک بالا (Uplink) اختصاص یابند تا سربار و تأخیر (Latency) کاهش یابد.

فناوری MU-MIMO

با پشتیبانی از چهار جریان فضایی، فناوری چندکاربره ورودی چندگانه خروجی چندگانه (MU-MIMO) به نقاط دسترسی (Access Points) اجازه می‌دهد تا جریان‌های فضایی را بین دستگاه‌های کلاینت تقسیم کنند تا نرخ انتقال داده (Throughput) به حداکثر برسد.

BSS coloring

استفاده مجدد فضایی (که با نام BSS coloring نیز شناخته می‌شود) به نقاط دسترسی و کلاینت‌های آن‌ها اجازه می‌دهد تا بین مجموعه‌های خدمات پایه (BSS) تمایز قائل شوند و در نتیجه امکان انتقال‌های همزمان بیشتری فراهم گردد.

Target wake time

یک حالت جدید صرفه‌جویی در مصرف انرژی به نام Target Wake Time (TWT) به کلاینت اجازه می‌دهد تا در حالت خواب باقی بماند و تنها در زمان‌های از پیش تعیین‌شده (هدف) برای تبادل داده با نقطه دسترسی بیدار شود. این قابلیت صرفه‌جویی قابل‌توجهی در انرژی برای دستگاه‌های باتری‌خور فراهم می‌کند که تا سه الی چهار برابر بیشتر از استانداردهای 802.11n و 802.11ac است.

Intelligent Capture

قابلیت Intelligent Capture شبکه را بررسی کرده و تحلیل‌های عمیقی را در اختیار Cisco DNA Center قرار می‌دهد. این نرم‌افزار می‌تواند بیش از 240 ناهنجاری را ردیابی کرده و تمامی بسته‌ها را در صورت نیاز به‌صورت آنی بررسی کند که عملکردی مشابه یک مدیر شبکه در محل دارد. Intelligent Capture امکان تصمیم‌گیری آگاهانه‌تر در شبکه‌های بی‌سیم را فراهم می‌کند.

تخصیص انعطاف‌پذیر رادیو (Flexible Radio Assignment)

به نقاط دسترسی اجازه می‌دهد تا به‌صورت هوشمند حالت عملیاتی رادیوهای سرویس‌دهنده را بر اساس محیط فرکانسی (RF) تعیین کنند. نقاط دسترسی می‌توانند در حالت‌های زیر عمل کنند:

پشتیبانی از رادیوی دوگانه 5 گیگاهرتز

به هر دو رادیو اجازه می‌دهد تا در حالت سرویس‌دهی کلاینت 5 گیگاهرتز کار کنند که منجر به دستیابی به سرعت بی‌سیم پیشرو در صنعت یعنی 5.2 گیگابیت بر ثانیه (2 در 2.6 گیگابیت بر ثانیه) و افزایش ظرفیت کلاینت‌ها می‌شود.

کانکتور آنتن هوشمند

یک کانکتور آنتن فیزیکی دوم و هوشمند در نقاط دسترسی سری 9120AX با آنتن خارجی تعبیه شده است. این کانکتور انعطاف‌پذیری پیشرفته‌ای در طراحی شبکه برای محیط‌های با تراکم بالا و فضاهای باز بزرگ مانند سالن‌های همایش، مراکز کنفرانس، کتابخانه‌ها، کافه‌تریاها و استادیوم‌ها فراهم می‌کند و اجازه می‌دهد دو مجموعه آنتن به یک نقطه دسترسی متصل و فعال باشند.

Cisco Embedded Wireless Controller

نقاط دسترسی Wi-Fi 6 سری 9120AX با یک کنترلر داخلی عرضه می‌شوند. کنترلر بی‌سیم تعبیه شده سیسکو (EWC) روی نقاط دسترسی Catalyst 9100، گزینه‌ای آسان برای پیاده‌سازی و مدیریت ارائه می‌دهد که نیازی به دستگاه سخت‌افزاری مجزا ندارد. بخش کنترلی روی خود نقطه دسترسی قرار دارد، بنابراین هیچ فضای اشغالی یا پیچیدگی اضافه‌ای وجود ندارد. همچنین، به دلیل استفاده از کدهای سری Cisco Catalyst 9800، مهاجرت شبکه همزمان با رشد نیازهای شما بسیار آسان است. برای جزئیات بیشتر به برگه داده EWC مراجعه کنید.

میزبانی برنامه (Application Hosting) روی نقاط دسترسی Catalyst 9100

میزبانی برنامه روی نقاط دسترسی Catalyst 9100 با حذف نیاز به نصب و مدیریت شبکه‌های هم‌پوشان (Overlay)، به آینده‌نگری و ساده‌سازی پیاده‌سازی‌های اینترنت اشیا (IoT) کمک می‌کند. با استفاده از رابط USB، برنامه‌های کانتینری و ماژول‌های سخت‌افزاری می‌توانند برای کاهش هزینه و پیچیدگی مستقر شوند. افزودن Cisco DNA Center، گردش‌کارهای لازم و مدیریت چرخه حیات برنامه‌ها را در کل شبکه فراهم می‌کند.

پشتیبانی از اترنت چند-گیگابیتی (Multigigabit)

سرعت‌های لینک بالا (Uplink) 2.5 گیگابیت بر ثانیه را علاوه بر 100 مگابیت بر ثانیه و 1 گیگابیت بر ثانیه ارائه می‌دهد. تمامی این سرعت‌ها برای اولین بار در صنعت روی کابل‌کشی Category 5e و همچنین کابل‌کشی 10GBASE-T (IEEE 802.3bz) پشتیبانی می‌شوند.

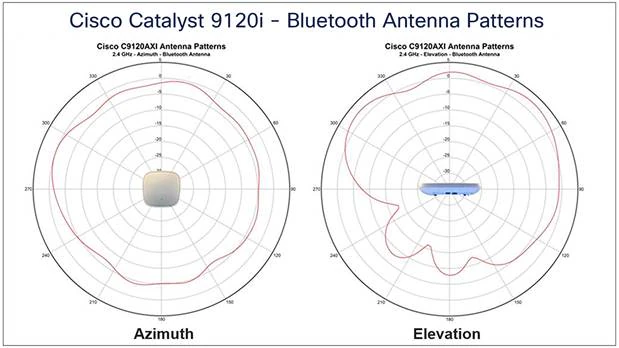

رادیوی بلوتوث

دارای رادیوی یکپارچه بلوتوث کم‌مصرف (BLE) نسخه 5 برای فعال‌سازی کاربردهای اینترنت اشیا (IoT) مانند ردیابی موقعیت مکانی و مسیریابی.

پشتیبانی از کانتینر برای برنامه‌ها

قابلیت‌های رایانش لبه (Edge Computing) را برای برنامه‌های اینترنت اشیا (IoT) روی نقطه دسترسی میزبان فراهم می‌کند.

ویژگی‌های اپل

اپل و سیسکو برای ایجاد یک تجربه موبایل بهینه برای دستگاه‌های iOS در شبکه‌های سازمانی بر پایه فناوری‌های سیسکو با یکدیگر همکاری کرده‌اند. با استفاده از ویژگی‌های جدید در iOS 10، در ترکیب با جدیدترین نرم‌افزار و سخت‌افزار سیسکو، کسب‌وکارها اکنون می‌توانند به‌طور مؤثرتری از زیرساخت شبکه خود برای ارائه تجربه کاربری ارتقایافته در تمامی برنامه‌های تجاری استفاده کنند.

در مرکز این همکاری، یک دست‌دادن (Handshake) منحصربه‌فرد بین شبکه بی‌سیم سیسکو (WLAN) و دستگاه‌های اپل وجود دارد. این دست‌دادن به شبکه بی‌سیم سیسکو اجازه می‌دهد تا تجربه رومینگ Wi-Fi بهینه‌ای را برای دستگاه‌های اپل فراهم کند. علاوه بر این، شبکه بی‌سیم سیسکو به دستگاه‌های اپل اعتماد کرده و اولویت ویژه‌ای برای برنامه‌های حیاتی کسب‌وکار که توسط دستگاه اپل مشخص شده‌اند، قائل می‌شود. این ویژگی با نام Fast Lane نیز شناخته می‌شود.

شماره قطعات

اکسس پوینت Cisco Catalyst 9120AXI: محیط‌های داخلی، با آنتن‌های داخلی

اکسس پوینت Cisco Catalyst 9120AXE: محیط‌های داخلی و چالش‌برانگیز، با آنتن‌های خارجی

اکسس پوینت Cisco Catalyst 9120AXP: محیط‌های داخلی، نصب‌های حرفه‌ای

اکسس پوینت Cisco Catalyst 9120AXI: محیط‌های داخلی، با آنتن‌های داخلی، دارای کنترلر وایرلس داخلی

اکسس پوینت Cisco Catalyst 9120AXE: محیط‌های داخلی و چالش‌برانگیز، با آنتن‌های خارجی، دارای کنترلر وایرلس داخلی

اکسس پوینت Cisco Catalyst 9120AXP: محیط‌های داخلی، نصب‌های حرفه‌ای، دارای کنترلر وایرلس داخلی

دامنه‌های نظارتی: (x = دامنه نظارتی)

مشتریان مسئول تأیید مجوز استفاده در کشورهای خود هستند. برای تأیید مجوز و شناسایی دامنه نظارتی مربوط به یک کشور خاص، بازدید کنید https://www.cisco.com/go/aironet/compliance.

همه دامنه‌های نظارتی تأیید نشده‌اند. به محض تأیید، شماره قطعات در لیست قیمت جهانی در دسترس قرار خواهند گرفت.

خدمات شبکه محلی بی‌سیم (WLAN) سیسکو

نرم‌افزار

کنترلرهای شبکه محلی بی‌سیم پشتیبانی‌شده

قابلیت‌های 802.11n نسخه 2.0 (و موارد مرتبط)

802.11ac

802.11ax

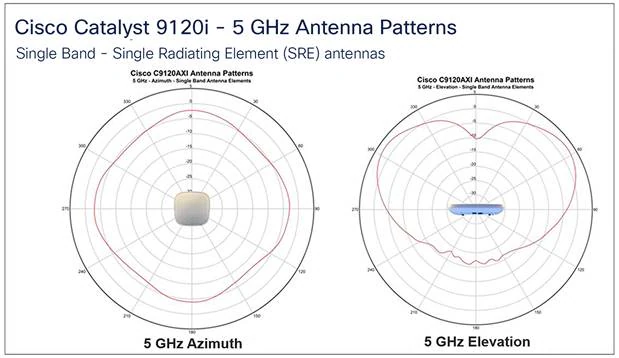

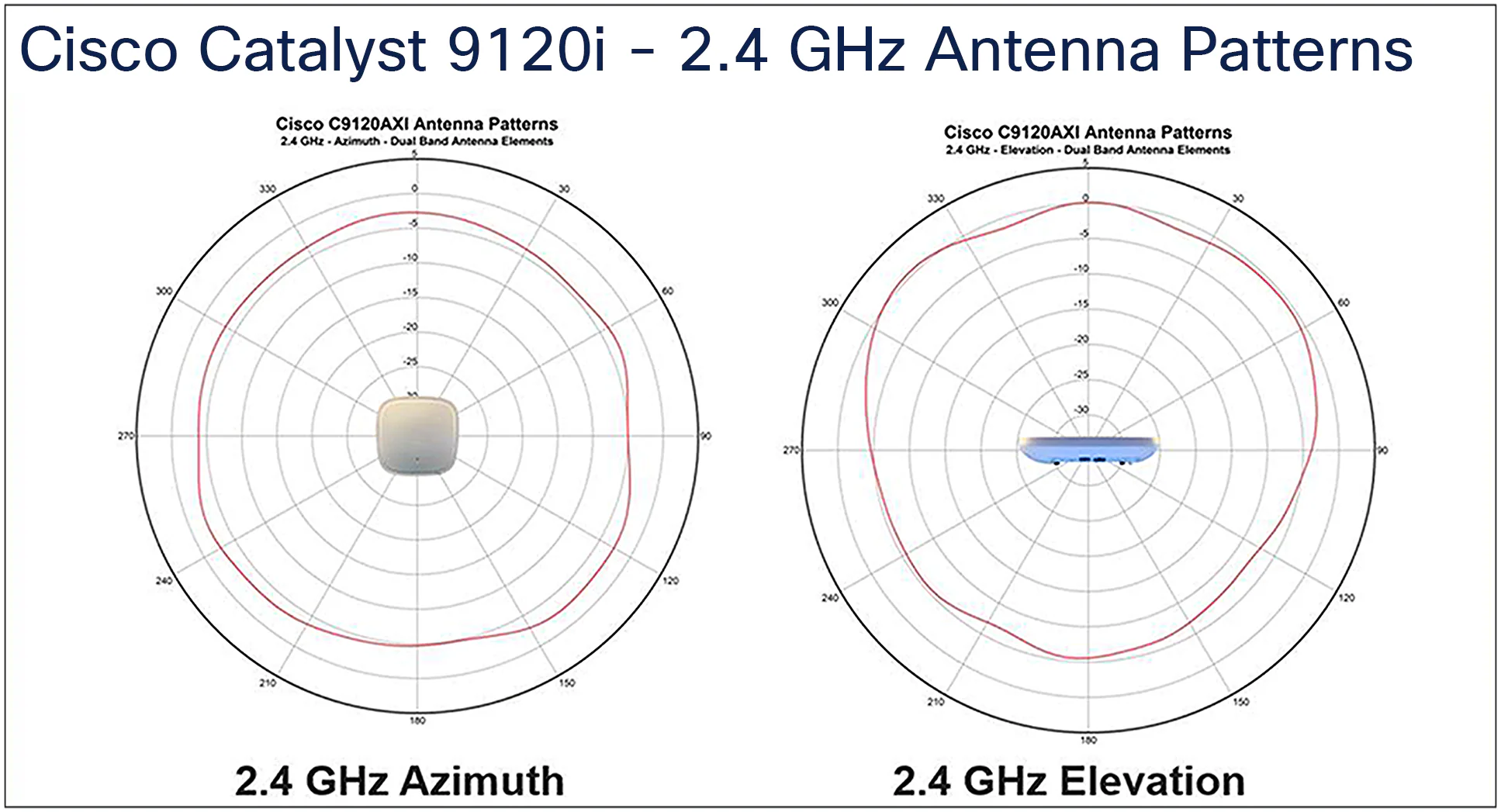

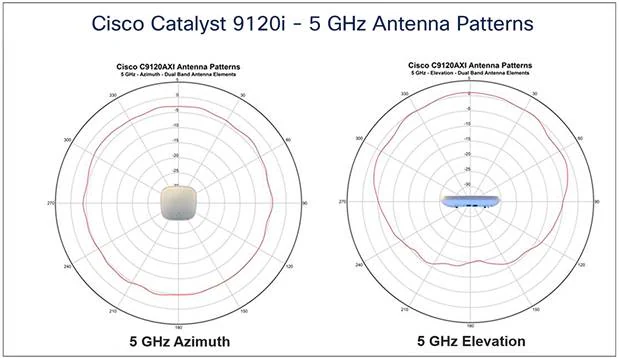

آنتن یکپارچه

رادیوی انعطاف‌پذیر (در باند 2.4 گیگاهرتز یا 5 گیگاهرتز)

رادیوی اختصاصی 5 گیگاهرتز

آنتن خارجی (جداگانه فروخته می‌شود)

کانکتور آنتن هوشمند

رابط‌ها

نشانگرها

ابعاد (عرض x طول x ارتفاع)

وزن

Cisco Catalyst 9120AXI

Cisco Catalyst 9120AXE/P

نیازمندی‌های توان ورودی

Catalyst 9120AXI

منبع تغذیه

رادیوی 2.4 گیگاهرتز

رادیوی 5 گیگاهرتز

سرعت لینک

USB

حداکثر مصرف برق PoE

802.3at (PoE+)

4x4

4x4

2.5G

Y

25.5 وات

Catalyst 9120AXE, 9120AXP

منبع تغذیه

رادیوی 2.4 گیگاهرتز

رادیوی 5 گیگاهرتز

سرعت لینک

USB

حداکثر مصرف برق PoE

802.3at (PoE+)

4x4

4x4

2.5G

Y

25.5 وات

Catalyst 9120AXI, 9120AXE, 9120AXP

منبع تغذیه

رادیوی 2.4 گیگاهرتز

رادیوی 5 گیگاهرتز

سرعت لینک

USB

حداکثر مصرف برق PoE

802.3af

PoE

1x1

1x1

1G

N

13.4 وات

802.3af

PoE

2x2

N

1G

N

13.4 وات

802.3af

PoE

N

2x2

1G

N

13.4 وات

توجه:مصرف برق واقعی ممکن است بسته به نحوه استفاده از AP متفاوت باشد. توصیه می‌شود اطمینان حاصل کنید که LLDP/CDP برای مذاکره صحیح توان فعال است.

شرایط محیطی

Cisco Catalyst 9120AXI

توجه:هنگامی که دمای محیط عملیاتی از 40 درجه سانتی‌گراد فراتر رود، اکسس پوینت از 4x4 به 2x2 در هر دو رادیوی 2.4 و 5 گیگاهرتز تغییر وضعیت می‌دهد و اترنت آپلینک به 1 گیگابیت اترنت کاهش می‌یابد؛ با این حال، رابط USB فعال باقی می‌ماند

Cisco Catalyst 9120AXE و 9120AXP

حافظه سیستم

گارانتی

گارانتی سخت‌افزاری محدود مادام‌العمر

تنظیمات توان ارسالی موجود

2.4 گیگاهرتز

5 گیگاهرتز

دامنه‌های نظارتی

توجه:مشتریان مسئول تأیید مجوز استفاده در کشورهای خود هستند. برای تأیید مجوز و شناسایی دامنه نظارتی مربوط به یک کشور خاص، بازدید کنید https://www.cisco.com/go/aironet/compliance

برای اطلاعات در مورد پشتیبانی دامنه نظارتی، به این بخش مراجعه کنید وایت پیپر دامنه نظارتی سیسکو.

استانداردهای انطباق

◦IEC 60950-1

◦EN 60950-1

◦UL 60950-1

◦CAN/CSA-C22.2 No. 60950-1

◦AS/NZS 60950-1

◦UL 2043

◦تجهیزات کلاس III

◦CISPR 32 (ویرایش 2015)

◦EN 55032 (ویرایش 2012/AC:2013)

◦EN 55032 (ویرایش 2015)

◦EN 55035 2010

◦EN61000-3-2 (ویرایش 2014)

◦EN61000-3-3 (ویرایش 2013)

◦KN61000-3-2

◦KN61000-3-3

◦AS/NZS CISPR 32 کلاس B (ویرایش 2015)

◦47 CFR FCC Part 15B

◦ICES-003 (ویرایش 2016 شماره 6، کلاس B)

◦VCCI-CISPR 32:2016

◦VCCI (V3)

◦CNS (ویرایش 13438)

◦KN-32

◦KN-35

◦KN 301 489-17

◦TCVN 7189 (ویرایش 2009)

◦CISPR 24 (ویرایش 2010)

◦EN 55024/EN 55035 (ویرایش 2010)

◦EN 301 489-1 (v2.1.1 2017-02)

◦EN 301 489-17 (v3.1.1 2017-02)

◦QCVN (18:2014)

◦KN 489-1

◦KN 489-17

◦EN 60601 (1-1:2015)

◦EN 300 328 (v2.1.1)

◦EN 301 893 (v2.1.1)

◦AS/NZS 4268 (ویرایش 2017)

◦47 CFR FCC Part 15C, 15.247, 15.407

◦RSP-100

◦RSS-GEN

◦RSS-247

◦مقررات چین SRRC

◦LP0002 (ویرایش 2018.1.10)

◦استاندارد ژاپن 33a، 66 و 71

◦EN 50385 (ویرایش اوت 2002)

◦ARPANSA

◦AS/NZS 2772 (ویرایش 2016)

◦EN 62209-1 (ویرایش 2016)

◦EN 62209-2 (ویرایش 2010)

◦47 CFR Part 1.1310 و 2.1091

◦RSS-102

◦IEEE 802.3

◦IEEE 802.3ab

◦IEEE 802.3af/at

◦IEEE 802.11 a/b/g/n/ac/ax

◦IEEE 802.11h, 802.11d

◦802.11i, Wi-Fi Protected Access 3 (WPA3), WPA2, WPA

◦802.1X

◦استاندارد رمزنگاری پیشرفته (AES)

◦EAP-Transport Layer Security (TLS)

◦EAP-Tunneled TLS (TTLS) یا Microsoft Challenge Handshake Authentication Protocol Version 2 (MSCHAPv2)

◦Protected EAP (PEAP) v0 یا EAP-MSCHAPv2

◦EAP-Flexible Authentication via Secure Tunneling (EAP-FAST)

◦PEAP v1 یا EAP-Generic Token Card (GTC)

◦EAP-Subscriber Identity Module (SIM)

نرخ داده، توان ارسالی، حساسیت دریافتی

برای اطلاعات دقیق‌تر در مورد نرخ داده، توان ارسالی و حساسیت دریافتی، لطفاً به این بخش مراجعه کنید جزئیات RF سیسکو.

توان ارسالی و حساسیت دریافتی

رادیوی 5 گیگاهرتز

رادیوی انعطاف‌پذیر 2.4 گیگاهرتز

رادیوی انعطاف‌پذیر 5 گیگاهرتز

جریان‌های فضایی

کل توان ارسالی (dBm)

حساسیت دریافتی (dBm)

کل توان ارسالی (dBm)

حساسیت دریافتی (dBm)

کل توان ارسالی (dBm)

حساسیت دریافتی (dBm)

802.11/11b

1 مگابیت بر ثانیه

1

-

-

23

-98

-

-

11 مگابیت بر ثانیه

1

-

-

23

-90

-

-

802.11a/g

6 مگابیت بر ثانیه

1

23

-100

23

-100

23

-100

24 مگابیت بر ثانیه

1

23

-92

23

-92

23

-92

54 مگابیت بر ثانیه

1

23

-83

23

-83

23

-83

802.11n HT20

MCS0

1

23

-100

23

-100

23

-100

MCS4

1

23

-88

23

-88

23

-89

MCS7

1

23

-81

23

-81

23

-81

MCS8

2

23

-97

23

-97

23

-97

MCS12

2

23

-85

23

-85

23

-85

MCS15

2

23

-78

23

-78

23

-78

MCS16

3

23

-95

23

-95

23

-96

MCS20

3

23

-83

23

-83

23

-83

MCS23

3

23

-76

23

-76

23

-76

MCS24

4

23

-94

23

-94

23

-94

MCS28

4

23

-82

23

-82

23

-82

MCS31

4

23

-74

23

-74

23

-75

802.11n HT40

MCS0

1

23

-97

-

-

23

-97

MCS4

1

23

-85

-

-

23

-86

MCS7

1

23

-78

-

-

23

-79

MCS8

2

23

-94

-

-

23

-94

MCS12

2

23

-82

-

-

23

-82

MCS15

2

23

-75

-

-

23

-75

MCS16

3

23

-92

-

-

23

-93

MCS20

3

23

-80

-

-

23

-81

MCS23

3

23

-73

-

-

23

-73

MCS24

4

23

-91

-

-

23

-91

MCS28

4

23

-79

-

-

23

-79

MCS31

4

23

-72

-

-

23

-72

802.11ac VHT20

MCS0

1

23

-100

-

-

23

-100

MCS4

1

23

-88

-

-

23

-89

MCS7

1

23

-81

-

-

23

-81

MCS8

1

23

-77

-

-

23

-77

MCS9

1

-

-

-

-

-

-

MCS0

2

23

-97

-

-

23

-97

MCS4

2

23

-85

-

-

23

-85

MCS7

2

23

-78

-

-

23

-78

MCS8

2

23

-73

-

-

23

-74

MCS9

2

-

-

-

-

-

-

MCS0

3

23

-95

-

-

23

-95

MCS4

3

23

-83

-

-

23

-83

MCS7

3

23

-76

-

-

23

-76

MCS8

3

23

-72

-

-

23

-72

MCS9

3

-

-

-

-

-

-

MCS0

4

23

-94

-

-

23

-94

MCS4

4

23

-82

-

-

23

-82

MCS7

4

23

-75

-

-

23

-75

MCS8

4

23

-70

-

-

23

-71

MCS9

4

-

-

-

-

-

-

802.11ac VHT40

MCS0

1

23

-97

-

-

23

-97

MCS4

1

23

-85

-

-

23

-86

MCS7

1

23

-78

-

-

23

-79

MCS8

1

23

-74

-

-

23

-75

MCS9

1

22

-72

-

-

22

-73

MCS0

2

23

-94

-

-

23

-94

MCS4

2

23

-82

-

-

23

-82

MCS7

2

23

-75

-

-

23

-75

MCS8

2

23

-71

-

-

23

-71

MCS9

2

22

-69

-

-

22

-69

MCS0

3

23

-92

-

-

23

-93

MCS4

3

23

-80

-

-

23

-81

MCS7

3

23

-73

-

-

23

-73

MCS8

3

23

-69

-

-

23

-69

MCS9

3

22

-67

-

-

22

-68

MCS0

4

23

-91

-

-

23

-91

MCS4

4

23

-79

-

-

23

-79

MCS7

4

23

-72

-

-

23

-72

MCS8

4

23

-67

-

-

23

-68

MCS9

4

22

-66

-

-

22

-66

802.11ac VHT80

MCS0

1

23

-94

-

-

23

-94

MCS4

1

23

-82

-

-

23

-83

MCS7

1

23

-75

-

-

23

-75

MCS8

1

23

-71

-

-

23

-71

MCS9

1

22

-70

-

-

22

-70

MCS0

2

23

-91

-

-

23

-91

MCS4

2

23

-79

-

-

23

-79

MCS7

2

23

-72

-

-

23

-72

MCS8

2

23

-68

-

-

23

-68

MCS9

2

22

-66

-

-

22

-66

MCS0

3

23

-89

-

-

23

-89

MCS4

3

23

-77

-

-

23

-77

MCS7

3

23

-70

-

-

23

-70

MCS8

3

23

-66

-

-

23

-66

MCS9

3

22

-64

-

-

22

-65

MCS0

4

23

-88

-

-

23

-88

MCS4

4

23

-76

-

-

23

-76

MCS7

4

23

-69

-

-

23

-69

MCS8

4

23

-64

-

-

23

-65

MCS9

4

22

-63

-

-

22

-63

802.11ac VHT160

MCS0

1

23

-87

-

-

23

-88

MCS4

1

23

-76

-

-

23

-77

MCS7

1

23

-69

-

-

23

-70

MCS8

1

23

-66

-

-

23

-66

MCS9

1

22

-64

-

-

22

-64

MCS0

2

23

-82

-

-

23

-82

MCS4

2

23

-70

-

-

23

-71

MCS7

2

23

-63

-

-

23

-64

MCS8

2

23

-60

-

-

23

-60

MCS9

2

22

-58

-

-

22

-58

MCS0

3

23

-84

-

-

23

-84

MCS4

3

23

-72

-

-

23

-72

MCS7

3

23

-65

-

-

23

-65

MCS8

3

23

-61

-

-

23

-61

MCS9

3

-

-

-

-

-

-

MCS0

4

23

-82

-

-

23

-82

MCS4

4

23

-70

-

-

23

-70

MCS7

4

23

-63

-

-

23

-63

MCS8

4

23

-59

-

-

23

-59

MCS9

4

22

-58

-

-

22

-58

802.11ax HE20

MCS0

1

23

-98

23

-98

23

-98

MCS4

1

23

-87

23

-87

23

-87

MCS7

1

23

-81

21

-81

23

-81

MCS8

1

23

-77

21

-77

23

-77

MCS9

1

22

-75

21

-75

22

-76

MCS10

1

20

-72

19

-72

20

-72

MCS11

1

20

-70

19

-70

20

-70

MCS0

2

23

-95

23

-95

23

-96

MCS4

2

23

-85

23

-85

23

-85

MCS7

2

23

-78

21

-78

23

-78

MCS8

2

23

-74

21

-74

23

-75

MCS9

2

22

-73

21

-73

22

-73

MCS10

2

20

-70

19

-70

20

-70

MCS11

2

20

-66

19

-70

20

-67

MCS0

3

23

-95

23

-94

23

-95

MCS4

3

23

-83

23

-83

23

-84

MCS7

3

23

-76

21

-76

23

-76

MCS8

3

23

-73

21

-73

23

-73

MCS9

3

22

-71

21

-71

22

-72

MCS10

3

20

-67

19

-67

20

-68

MCS11

3

20

-64

19

-65

20

-65

MCS0

4

23

-93

23

-93

23

-93

MCS4

4

23

-82

23

-82

23

-82

MCS7

4

23

-75

21

-75

23

-75

MCS8

4

23

-71

21

-71

23

-71

MCS9

4

22

-69

21

-69

22

-70

MCS10

4

20

-66

19

-67

20

-67

MCS11

4

20

-64

19

-64

20

-64

802.11ax HE40

MCS0

1

23

-95

-

-

23

-95

MCS4

1

23

-84

-

-

23

-85

MCS7

1

23

-78

-

-

23

-78

MCS8

1

23

-74

-

-

23

-75

MCS9

1

22

-73

-

-

22

-73

MCS10

1

20

-70

-

-

20

-70

MCS11

1

20

-66

-

-

20

-67

MCS0

2

23

-93

-

-

23

-93

MCS4

2

23

-82

-

-

23

-82

MCS7

2

23

-75

-

-

23

-76

MCS8

2

23

-71

-

-

23

-72

MCS9

2

22

-69

-

-

22

-70

MCS10

2

20

-67

-

-

20

-67

MCS11

2

20

-64

-

-

20

-64

MCS0

3

23

-92

-

-

23

-92

MCS4

3

23

-80

-

-

23

-81

MCS7

3

23

-73

-

-

23

-74

MCS8

3

23

-70

-

-

23

-70

MCS9

3

22

-68

-

-

22

-68

MCS10

3

20

-64

-

-

20

-65

MCS11

3

20

-62

-

-

20

-62

MCS0

4

23

-90

-

-

23

-90

MCS4

4

23

-79

-

-

23

-79

MCS7

4

23

-72

-

-

23

-72

MCS8

4

23

-68

-

-

23

-69

MCS9

4

22

-66

-

-

22

-67

MCS10

4

20

-63

-

-

20

-63

MCS11

4

20

-60

-

-

20

-60

802.11ax HE80

MCS0

1

23

-92

-

-

23

-92

MCS4

1

23

-82

-

-

23

-82

MCS7

1

23

-75

-

-

23

-75

MCS8

1

23

-72

-

-

23

-72

MCS9

1

22

-70

-

-

22

-70

MCS10

1

20

-66

-

-

20

-67

MCS11

1

20

-64

-

-

20

-64

MCS0

2

23

-89

-

-

23

-90

MCS4

2

23

-79

-

-

23

-79

MCS7

2

23

-72

-

-

23

-72

MCS8

2

23

-68

-

-

23

-68

MCS9

2

22

-66

-

-

22

-66

MCS10

2

20

-63

-

-

20

-63

MCS11

2

20

-60

-

-

20

-60

MCS0

3

23

-89

-

-

23

-89

MCS4

3

23

-78

-

-

23

-78

MCS7

3

23

-70

-

-

23

-70

MCS8

3

23

-67

-

-

23

-67

MCS9

3

22

-65

-

-

22

-65

MCS10

3

20

-61

-

-

20

-61

MCS11

3

20

-59

-

-

20

-59

MCS0

4

23

-87

-

-

23

-87

MCS4

4

23

-76

-

-

23

-76

MCS7

4

23

-69

-

-

23

-69

MCS8

4

23

-65

-

-

23

-65

MCS9

4

22

-63

-

-

22

-63

MCS10

4

20

-60

-

-

20

-60

MCS11

4

20

-57

-

-

20

-57

802.11ax HE160

MCS0

1

23

-89

-

-

23

-89

MCS4

1

23

-79

-

-

23

-79

MCS7

1

23

-72

-

-

23

-72

MCS8

1

23

-69

-

-

23

-69

MCS9

1

22

-67

-

-

22

-67

MCS10

1

20

-63

-

-

20

-63

MCS11

1

20

-61

-

-

20

-61

MCS0

2

23

-87

-

-

23

-87

MCS4

2

23

-76

-

-

23

-76

MCS7

2

23

-69

-

-

23

-69

MCS8

2

23

-66

-

-

23

-66

MCS9

2

22

-64

-

-

22

-64

MCS10

2

20

-60

-

-

20

-60

MCS11

2

20

-58

-

-

20

-58

MCS0

3

23

-86

-

-

23

-86

MCS4

3

23

-75

-

-

23

-75

MCS7

3

23

-68

-

-

23

-67

MCS8

3

23

-64

-

-

23

-64

MCS9

3

22

-62

-

-

22

-62

MCS10

3

20

-59

-

-

20

-58

MCS11

3

20

-56

-

-

20

-56

MCS0

4

23

-84

-

-

23

-84

MCS4

4

23

-73

-

-

23

-73

MCS7

4

23

-66

-

-

23

-66

MCS8

4

23

-63

-

-

23

-63

MCS9

4

22

-61

-

-

22

-61

MCS10

4

20

-57

-

-

20

-57

MCS11

4

20

-54

-

-

20

-54
