سوییچ C9606R سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
زیردسته: Catalyst 9600 Series Chassis
-
مدل: C9606R
-
توضیحات: Cisco Catalyst 9600 Series 6 Slot Chassis
-
قیمت: 13,936.54 دلارآخرین بروزرسانی: دوشنبه ۱۰ آبان ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های سری Cisco Catalyst 9600 پلتفرم‌های ماژولار و در سطح سازمانی (Enterprise-grade) هستند که برای ارائه تاب‌آوری (Resiliency)، امنیت و مقیاس‌پذیری (Scalability) فوق‌العاده در محیط‌های هسته (Core) و توزیع (Distribution) شبکه پردیس طراحی شده‌اند. این سوئیچ‌ها که بر پایه ساختار قدرتمند خانواده Catalyst 9000 بنا شده‌اند، برای پشتیبانی از نیازهای «همیشه روشن» (Always-on) کسب‌وکارهای مدرن و در عین حال کمک به کاهش هزینه‌های عملیاتی کل طراحی شده‌اند. این سری با بهره‌گیری از سخت‌افزار پیشرفته و سیستم‌عامل برنامه‌پذیر Cisco IOS XE، زیرساختی آماده برای آینده ارائه می‌دهد که با تقاضاهای در حال تحول شبکه، پذیرش فضای ابری (Cloud) و نسل جدید تحرک‌پذیری (Mobility) سازگار است.
این سری برای مدیریت پیچیدگی‌های محیط کاری ترکیبی (Hybrid Work) طراحی شده است، جایی که برنامه‌ها و نقاط پایانی (Endpoints) به‌طور فزاینده‌ای توزیع شده‌اند. با تمرکز بر شبکه‌سازی مبتنی بر قصد (Intent-based Networking)، سوئیچ‌های Catalyst 9600 بینش‌های زمینه‌ای عمیق و اجرای خودکار سیاست‌ها (Policy Enforcement) را فراهم می‌کنند. این امر به تیم‌های فناوری اطلاعات اجازه می‌دهد تا عملیات خود را ساده‌سازی کنند، به‌صورت پیش‌دستانه به عیب‌یابی مشکلات بپردازند و یک شبکه با کارایی بالا (High-performance) را حفظ کنند که هم نیازهای تجاری فعلی و هم رشد آینده را پشتیبانی می‌کند.
نمای کلی محصول
سری Cisco Catalyst 9600 حول محور شاسی C9606R طراحی شده است؛ یک سیستم ماژولار که از انواع سوپروایزر انجین‌ها (Supervisor Engines) و لاین کارت‌ها (Line Cards) برای پاسخگویی به نیازهای متنوع اتصال پشتیبانی می‌کند. این پلتفرم دو گزینه اصلی برای سوپروایزر انجین ارائه می‌دهد: Supervisor Engine 1 (SUP-1) که توسط تراشه UADP 3.0 ASIC قدرت می‌گیرد و Supervisor Engine 2 (SUP-2) که از تراشه با کارایی بالای Cisco Silicon One Q200 ASIC بهره می‌برد. این موتورها، هوشمندی و توان پردازشی مورد نیاز برای مسیریابی (Routing) در مقیاس بالا، سوئیچینگ (Switching) و ویژگی‌های امنیتی پیشرفته را فراهم می‌کنند.
برای اطمینان از انعطاف‌پذیری (Flexibility)، این سری شامل طیف گسترده‌ای از کارت‌های شبکه (Line Cards) از جمله C9600X-LC-56YL4C، C9600X-LC-32CD، C9600-LC-40YL4CD، C9600-LC-24C، C9600-LC-48YL، C9600-LC-48TX و C9600-LC-48S است. این کارت‌ها تراکم پورت و سرعت‌های متنوعی از 10G و 25G تا 100G، 200G و 400G ارائه می‌دهند که به سازمان‌ها اجازه می‌دهد پیکربندی‌ها را بر اساس نیازهای خاص پهنای باند (Bandwidth) و رابط (Interface) خود ترکیب و هماهنگ کنند. شاسی این دستگاه برای دسترسی‌پذیری بالا (High Availability) طراحی شده و دارای منابع تغذیه، سینی‌های فن و موتورهای سوپروایزر (Supervisor Engines) افزونه (Redundant) است تا تداوم عملیات را تضمین کند.
ویژگی‌ها و مزایا
- تطبیق‌پذیری ماژولار (Modular Versatility):پشتیبانی از پیکربندی‌ها و ارتقاهای منعطف که تضمین می‌کند شبکه همگام با نیازهای کسب‌وکار تکامل یابد.
- دسترسی‌پذیری بالا و تاب‌آوری (Resiliency):دارای قطعات افزونه (Redundant) شامل منابع تغذیه و موتورهای سوپروایزر، همراه با مکانیزم‌های سوئیچینگ بدون وقفه مانند Stateful Switchover (SSO) و Non-Stop Forwarding (NSF).
- امنیت پیشرفته:محافظت از زیرساخت از طریق رمزنگاری مبتنی بر سخت‌افزار (MACsec)، دفاع در برابر تهدیدات و یکپارچگی با Cisco Identity Services Engine (ISE).
- اتوماسیون و تحلیل (Analytics):استفاده از Cisco IOS XE برای تله‌متری مدل‌محور، رابط‌های برنامه‌نویسی باز (Open APIs) شامل NETCONF/RESTCONF و اتوماسیون ساده‌سازی شده شبکه برای کاهش پیکربندی دستی و بهبود عیب‌یابی.
- عملکرد مقیاس‌پذیر:ارائه ظرفیت سوئیچینگ عظیم (تا 25.6 ترابیت بر ثانیه) و بافرینگ عمیق بسته‌ها برای پشتیبانی از استقرار در لایه هسته (Core) و لبه (Edge) شبکه با تراکم و سرعت بالا.
- راهکارهای قابل اعتماد:بهره‌گیری از فناوری‌های Cisco Trust Anchor شامل Secure Boot و امضای تصویر (Image Signing) برای تضمین اصالت سخت‌افزار و نرم‌افزار.
- پایداری (Sustainability):طراحی‌شده بر اساس اصول اقتصاد چرخشی، دارای منابع تغذیه با بهره‌وری انرژی بالا، مواد قابل بازیافت و کاهش ضایعات بسته‌بندی.
- لایسنس‌دهی منعطف:ارائه لایسنس یکپارچه از طریق اشتراک‌های شبکه سیسکو (Cisco Networking Subscriptions) که مدیریت را ساده کرده و امکان تطبیق حقوق نرم‌افزاری با نیازهای تجاری را فراهم می‌کند.
نمای کلی
سوئیچ‌های سری Cisco Catalyst 9600 به منظور تاب‌آوری (Resiliency) در مقیاس بالا و با امنیت جامع طراحی شده‌اند که به کسب‌وکار شما اجازه می‌دهد با هزینه عملیاتی کلی پایین، رشد کند. سوئیچ‌های سری Catalyst 9600 که بر پایه زیرساخت Cisco Catalyst 9000 ساخته شده‌اند، در شرایطی که پایداری و در دسترس بودن همیشگی (Always-on) الزامی است، مقیاس‌پذیری (Scalability) و امنیت بالایی را ارائه می‌دهند.
دو برابر سریع‌تر، دو برابر ظرفیت بیشتر: با هسته جدید شبکه پردیس (Campus Core) خود آشنا شوید
ویژگی‌های برجسته پلتفرم
به عنوان یکی از نخستین سوئیچ‌های ماژولار در صنعت که به‌طور اختصاصی برای شبکه‌های پردیس (Campus) سازمانی با قابلیت‌های 25/50 گیگابیت SFP و 100/400 گیگابیت QSFP طراحی شده است، سوئیچ‌های سری Catalyst 9600 مقیاس‌پذیری فوق‌العاده‌ای در جداول (شامل MAC، مسیرهای IP و لیست‌های کنترل دسترسی [ACL]) و بافرینگ (Buffering) بی‌نظیری را برای کاربردهای سازمانی ارائه می‌دهند.
ویژگی‌ها و مزایای کلیدی
سوئیچ‌های سری Cisco Catalyst 9600 با ارائه تطبیق‌پذیری ماژولار، امکان پیکربندی و ارتقاهای منعطف را برای پاسخگویی به نیازهای در حال تحول شبکه فراهم کرده و سرمایه‌گذاری شما را برای آینده تضمین می‌کنند.
عملیات هوشمند (Smart operations) در سری Cisco Catalyst 9600 امکان مدیریت ساده‌سازی‌شده و عیب‌یابی پیش‌دستانه (Proactive troubleshooting) را فراهم کرده و از طریق بینش‌های هوشمند شبکه، پیچیدگی‌های عملیاتی و هزینه‌ها را کاهش می‌دهد.
دسترسی‌پذیری بالا (High availability) و تاب‌آوری (Resiliency) هسته اصلی سری Cisco Catalyst 9600 را تشکیل می‌دهند که با بهره‌گیری از قطعات افزونه (Redundant) و مکانیزم‌های سوئیچینگ خودکار (Failover) یکپارچه، تداوم خدمات شبکه را تضمین می‌کنند.
سوئیچ‌های سری Catalyst 9600 بسیار مقیاس‌پذیر (Scalable) هستند و برای انطباق با محیط‌های شبکه در حال رشد، با افزایش توان عملیاتی (Throughput) و تراکم پورت‌های گسترده‌تر متناسب با نیازهای در حال تحول سازمان‌ها، طراحی شده‌اند.
امنیت پیشرفته در سری Cisco Catalyst 9600 از زیرساخت شبکه با استفاده از رمزنگاری (Encryption)، دفاع در برابر تهدیدات (Threat Defense) و کنترل دسترسی (Access Control) محافظت کرده و یک وضعیت امنیتی مستحکم را تضمین می‌کند.
قابلیت‌های اتوماسیون (Automation) و تحلیل (Analytics) در سری Cisco Catalyst 9600 عملیات شبکه را ساده‌سازی کرده و با ارائه بینش‌های پیش‌بینانه (Predictive insights) و اعمال ساده‌سازی‌شده سیاست‌ها، عملکرد شبکه را بهینه‌سازی می‌کنند.
Cisco IOS XE: یک سیستم‌عامل شبکه مدرن، کاملاً برنامه‌پذیر (Programmable) و مبتنی بر مدل (Model-driven)
نرم‌افزار Cisco IOS XE از طریق اتوماسیون شبکه، پارادایم جدیدی را در پیکربندی (Configuration)، عملیات و نظارت بر شبکه ایجاد می‌کند. راهکار اتوماسیون سیسکو، باز، مبتنی بر استانداردها و قابل توسعه در کل چرخه حیات یک دستگاه شبکه است. مکانیزم‌های مختلف اتوماسیون در ادامه تشریح شده‌اند.
ویژگی‌ها و مزایای کلیدی Cisco IOS XE
اتوماسیون ساده‌سازی شده پردیس (Simplified Campus Automation) به منظور بهینه‌سازی فرآیند شناسایی (Discovery) و پیکربندی (Configuration) تجهیزات در شبکه شما، با استفاده از یک ابزار اتوماسیون ساده، کارآمد و با کاربری آسان طراحی شده است. با بهره‌گیری از قابلیت‌هایی نظیر شناسایی ساده‌سازی شده، تیم‌های فناوری اطلاعات (IT) می‌توانند تنها در چند مرحله کوتاه، تجهیزات موجود در شبکه را شناسایی کنند. همچنین، یک رابط کاربری گرافیکی (GUI) بهینه‌تر در دسترس است که نمای ساده و دقیق‌تری از پیکربندی سوئیچ و جزئیات نرم‌افزاری را به صورت پورت‌به‌پورت ارائه می‌دهد.
تأمین خودکار تجهیزات (Automated device provisioning) قابلیتی است که فرآیند ارتقای ایمیج‌های نرم‌افزاری (Software images) و نصب فایل‌های پیکربندی (Configuration files) را بر روی سوئیچ‌های Cisco Catalyst در زمان استقرار اولیه در شبکه، به‌صورت خودکار انجام می‌دهد. شرکت Cisco راهکارهای آماده‌ای نظیر Plug and Play و محیط اجرای پیش‌بوت (PXE) را ارائه می‌دهد که امکان استقرار آسان و خودکار را فراهم می‌سازند.
پیکربندی مبتنی بر API در سوئیچ‌های شبکه مدرن مانند سوئیچ‌های سری Cisco Catalyst 9600 در دسترس است. این سری از طیف گسترده‌ای از قابلیت‌های اتوماسیون پشتیبانی می‌کند و APIهای باز و قدرتمندی را از طریق NETCONF و RESTCONF با استفاده از مدل‌های داده YANG برای ابزارهای خارجی، اعم از آماده (off the shelf) و سفارشی‌سازی شده، جهت تأمین خودکار منابع شبکه فراهم می‌آورد.
دید دقیق (Granular visibility) امکان تله‌متری مبتنی بر مدل (model-driven telemetry) را برای ارسال جریان داده از سوئیچ (Switch) به مقصد فراهم می‌کند. داده‌هایی که باید ارسال شوند، از طریق اشتراک در یک مجموعه داده در مدل YANG شناسایی می‌شوند. مجموعه داده مشترک‌شده در فواصل زمانی مشخص به مقصد ارسال می‌شود. علاوه بر این، Cisco IOS XE مدل ارسال (push model) را فعال می‌کند. این قابلیت، نظارت بر شبکه را به صورت تقریباً آنی (near-real-time) فراهم کرده و منجر به تشخیص و رفع سریع خرابی‌ها می‌شود.
پشتیبانی از ارتقاء نرم‌افزاری بدون وقفه (Seamless ISSU/xFSU) و وصله‌گذاری SMU، تاب‌آوری (Resilience) سیستم‌عامل را تضمین می‌کند. در سوئیچ‌های سری Cisco Catalyst 9600، سیستم‌عامل Cisco IOS XE از وصله‌گذاری داغ (Hot Patching) بدون نیاز به راه‌اندازی مجدد پشتیبانی می‌کند که امکان رفع باگ‌های حیاتی و آسیب‌پذیری‌های امنیتی را در فواصل بین انتشار نسخه‌های نگهداری (Maintenance Releases) فراهم می‌سازد. این قابلیت به شما اجازه می‌دهد بدون نیاز به انتظار برای انتشار نسخه نگهداری بعدی، وصله‌ها را اعمال کنید.
راهکارهای قابل اعتماد که با فناوری‌های Cisco Trust Anchor Module (TAM/TPM) ساخته شده‌اند، زیربنایی بسیار امن برای محصولات سیسکو فراهم می‌کنند. در سوئیچ‌های سری Cisco Catalyst 9600، این فناوری‌ها امکان تضمین اصالت سخت‌افزار و نرم‌افزار را برای اطمینان از زنجیره تأمین (Supply-chain) و مقابله قدرتمند با حملات مرد میانی (Man-in-the-middle) که نرم‌افزار و فریم‌ور (Firmware) را به خطر می‌اندازند، فراهم می‌آورند. قابلیت‌های Trust Anchor شامل امضای تصویر (Image signing)، بوت امن (Secure Boot) و Cisco Trust Anchor Module می‌باشد.
با استفاده از ISE، بهره‌وری بیشتری از سوئیچ Cisco Catalyst خود داشته باشید
یکپارچه‌سازی Cisco Identity Services Engine (ISE) با سوئیچ‌های Catalyst 9600، امنیت را تقویت کرده، انطباق با استانداردها (Compliance) را ساده‌تر می‌کند و تجربه کاربری را از طریق کنترل‌های دسترسی (Access Controls) بهینه و مدیریت شبکه بهبود می‌بخشد.
بهترین ویژگی این است که اشتراک‌های نرم‌افزاری Catalyst Advantage هم‌اکنون شامل 40 نشست (Session) نقطه پایانی (Endpoint) برای ISE می‌شود.
مدل‌ها و مشخصات فنی
یک سوئیچ کامل و اسمبل‌شده از سری Catalyst 9600 شامل شاسی (Chassis)، حداقل یک یا دو موتور سوپروایزر (Supervisor Engine)، حداقل یک کارت شبکه (Line Card) برای اتصال به شبکه، یک سینی فن (Fan Tray) و حداقل دو منبع تغذیه (Power Supply) است.

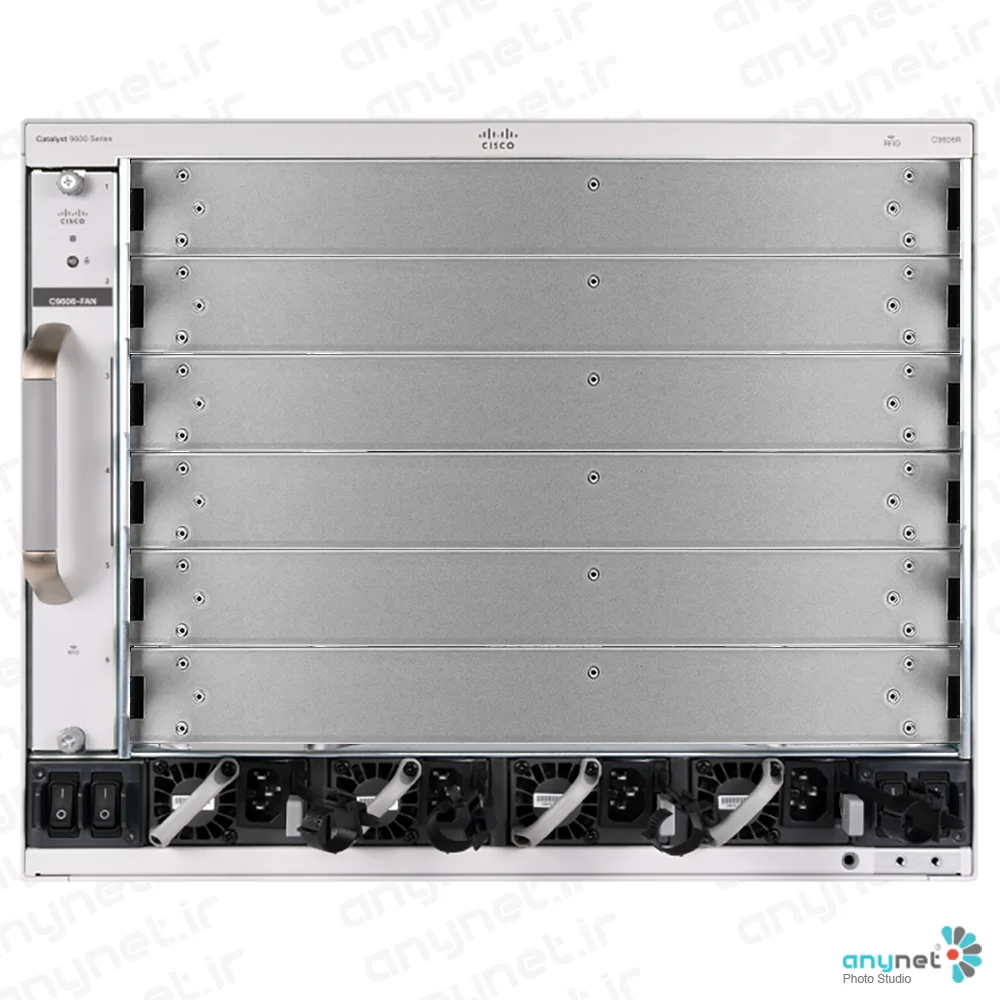

شکل 1. نمای جلوی Cisco Catalyst 9606R
| برچسب | توضیحات |
|---|---|
| 1 | مجموعه سینی فن (Fan tray assembly) |
| 2 | اسلات‌های کارت شبکه (Line card slots) در بالا |
| 3 | اسلات‌های ماژول سوپروایزر (Supervisor module slots) |
| 4 | اسلات‌های کارت شبکه (Line card slots) در پایین |
| 5 | سوئیچ‌های برق (Power switches) |
| 6 | ماژول‌های منبع تغذیه (Power supply modules) |
شاسی (Chassis)
سوئیچ‌های سری Cisco Catalyst 9600 شامل یک گزینه شاسی، دو گزینه سوپروایزر و چندین گزینه کارت شبکه (Line-card) هستند. شاسی Catalyst 9606R یک معماری مشترک ارائه می‌دهد که می‌تواند تا 224 پورت اترنت 10-گیگابیت، 25-گیگابیت یا 50-گیگابیت SFP56 (یا تا 256 پورت SFP با استفاده از کابل‌های انشعابی QSFP-4SFP) و تا 128 پورت اترنت 40-گیگابیت یا 100-گیگابیت QSFP28، یا تا 8 پورت اترنت 400-گیگابیت QSFP-DD را پشتیبانی کند. شاسی‌های دارای افزونگی (Redundant) در سری Cisco Catalyst 9600 با پشتیبانی از موتورهای سوپروایزر 1+1 با قابلیت‌های Stateful Switchover (SSO)، Non-Stop Forwarding (NSF) و ارتقای نرم‌افزاری در حین سرویس (ISSU) با تصویر کامل، دسترسی‌پذیری بالا (High Availability) را فراهم می‌کنند. قابلیت‌های NSF/SSO و ISSU به تضمین ارسال مداوم بسته‌ها در حین سوئیچ کردن موتور سوپروایزر کمک کرده و دسترسی‌پذیری بالا (HA) را برای برنامه‌های حیاتی کسب‌وکار امکان‌پذیر می‌سازند.
شاسی Catalyst C9606R برای محیط‌های سازمانی (Enterprise-campus) بهینه‌سازی شده است و دارای جریان هوای کارآمد از کنار به کنار (side-to-side airflow) و دسترسی کامل از جلو برای تمامی قطعات قابل تعویض، شامل سوپروایزرها (supervisors)، کارت‌های شبکه (line cards)، منابع تغذیه (power supplies) و سینی فن (fan tray) می‌باشد. این شاسی همچنین از قابلیت دسترسی اختیاری از پشت برای سینی فن پشتیبانی می‌کند تا مدیریت کابل‌ها (cable management) به شکلی کارآمد انجام شود. شاسی Catalyst 9606R، سوپروایزر، کارت‌های شبکه، منبع تغذیه و سینی فن دارای تگ‌های RFID تعبیه شده هستند که مدیریت دارایی و موجودی را با استفاده از دستگاه‌های کارت‌خوان تجاری RFID تسهیل می‌کنند.
شکل 2. نمای پشت و کناری شاسی Cisco Catalyst 9600 C9606R
شاسی Cisco Catalyst 9606R از ظرفیت سوئیچینگ کابلی تا 25.6 ترابیت بر ثانیه (12.8 ترابیت بر ثانیه به صورت تمام-دوطرفه (Full-duplex)) و پهنای باند (Bandwidth) تا 6.4 ترابیت بر ثانیه (3.2 ترابیت بر ثانیه به صورت تمام-دوطرفه (Full-duplex)) در هر اسلات پشتیبانی می‌کند.
جدول 1. ویژگی‌های شاسی (Chassis)
| ویژگی | شاسی Cisco Catalyst 9606R |
|---|---|
| تعداد کل اسلات‌ها | 6 |
| اسلات‌های کارت شبکه (Line card) | 4 |
| اسلات‌های سوپروایزر انجین (Supervisor engine) | 2 |
| شماره اسلات‌های اختصاصی سوپروایزر انجین | 3 و 4 |
| افزونگی (Redundancy) سوپروایزر انجین | بله |
| سوپروایزر انجین‌های پشتیبانی‌شده | C9600-SUP-1, C9600X-SUP-2 |
| حداکثر مقیاس‌پذیری پهنای باند (Bandwidth) در هر اسلات کارت شبکه | 6.4 ترابیت بر ثانیه (3.2 ترابیت بر ثانیه تمام-دوطرفه) با C9600X-SUP-2 2.4 ترابیت بر ثانیه (1.2 ترابیت بر ثانیه تمام-دوطرفه) با C9600-SUP-1 |
| تعداد محفظه‌های منبع تغذیه (Power supply) | 4 |
| حداقل تعداد منابع تغذیه مورد نیاز | 21 |
| منابع تغذیه پشتیبانی‌شده | 3000 وات AC، 2000 وات AC و 2000 وات DC |
| تعداد محفظه‌های فن (Fan-tray) | 1 (با 9 فن افزونه) |
شاسی کاملاً مجهز Cisco C9606R، در صورت استفاده از ولتاژ ورودی 110 ولت، حداقل به سه منبع تغذیه (Power Supply) نیاز است.
مشخصات فنی
جدول 2. مشخصات فیزیکی شاسی Cisco Catalyst 9606R
| توضیحات | مشخصات فنی |
|---|---|
| شناسه محصول (SKU/PID) | C9606R |
| ابعاد (ارتفاع x عرض x عمق) | 35.43 x 44.2 x 40.9 سانتی‌متر 13.95 x 17.4 x 16.1 اینچ |
| واحدهای رک (RU) | 8 |
| وزن شاسی با 2 منبع تغذیه (AC) و سینی فن | 31.31 کیلوگرم (69.03 پوند) |
| ولتاژ ورودی | AC: 90 تا 264 ولت، 47 تا 63 هرتز DC: -40 تا -72 ولت |
| دمای عملیاتی | 5- تا 45 درجه سانتی‌گراد (23 تا 113 درجه فارنهایت) تا ارتفاع 1830 متری 5- تا 40 درجه سانتی‌گراد (23 تا 104 درجه فارنهایت) تا ارتفاع 3050 متری |
| دمای نگهداری | 40- تا 75 درجه سانتی‌گراد (40- تا 167 درجه فارنهایت) |
| رطوبت نسبی، در حالت عملیاتی و غیرعملیاتی، بدون میعان | 10% تا 95%، بدون میعان |
| ارتفاع از سطح دریا | 60- تا 3000 متر (197- تا 9843 فوت) |
| میانگین زمان بین خرابی‌ها (MTBF) (ساعت) | C9606R 4,113,900 C9606-FAN: 452,570 C9600-PWR-3KWAC: 300,000 C9600-PWR-2KWAC: 300,000 C9600-PWR-2KWDC: 300,000 |
| وزن شاسی (بدون سینی فن، بدون منبع تغذیه) | 25.36 کیلوگرم (55.90 پوند) |
| وزن سینی فن | 3.56 کیلوگرم (7.85 پوند) |
| وزن منابع تغذیه (PSU) به صورت جداگانه | منبع تغذیه AC (3000 وات): 1.4 کیلوگرم (3.09 پوند) منبع تغذیه AC (2000 وات): 1.2 کیلوگرم (2.65 پوند) منبع تغذیه DC (2000 وات): 1.28 کیلوگرم (2.82 پوند) |
| واحد حرارتی بریتانیا (BTU) برای شاسی 9606R با سینی فن | 1,621 (حداکثر) |
سینی فن (Fan tray)
هر شاسی Cisco Catalyst 9606R از یک سینی فن (Fan Tray) با قابلیت تعویض در محل (C9606-FAN) برای خنک‌سازی استفاده می‌کند. این سینی فن می‌تواند به صورت اختیاری برای مدیریت منعطف کابل‌ها از قسمت پشت دستگاه در دسترس باشد. این شاسی برای اتاق‌های کابل‌کشی (Wiring Closets) و اتاق‌های رک (Rack Rooms) در محیط‌های سازمانی بهینه شده است و دارای جریان هوای جانبی (Side-to-side airflow) می‌باشد. سینی فن از نه فن با کنترل مستقل تشکیل شده است. در صورت خرابی هر یک از فن‌ها، سیستم بدون افت قابل‌توجه در عملکرد خنک‌سازی به کار خود ادامه می‌دهد، زیرا سرعت فن‌ها برای جبران خرابی فن به صورت پویا (Dynamically) تغییر می‌کند.
فن‌های سری Cisco Catalyst 9600 دارای یک حسگر فشارسنج (Barometric sensor) هستند که امکان استفاده از منحنی‌های سرعت پایین‌تر فن را در ارتفاعات کمتر فراهم می‌کند. این فن‌ها همچنین دارای قابلیت تنظیم دقیق مدولاسیون پهنای پالس (PWM) به‌صورت مجزا هستند تا تغییرات دور در دقیقه (rpm) فن را در شرایط محدودیت توان کاهش دهند. میزان نویز صوتی اندازه‌گیری شده در محیط تست رسمی NEBS برابر با 77.7 LWAd (dB) است. شاسی این دستگاه به‌گونه‌ای طراحی شده است که برای امکان‌پذیر ساختن سرویس‌دهی، تا 90 ثانیه بدون نیاز به فن (Fanless) کار کند.
شکل 3. شاسی Cisco Catalyst 9606R به همراه سینی فن (fan tray) و سینی فن (fan tray)
منابع تغذیه (Power supplies)
واحدهای منبع تغذیه (PSU) در سری Cisco Catalyst 9600 از دو حالت عملکرد پشتیبانی می‌کنند.
شکل 4. منابع تغذیه (Power Supplies) جریان متناوب (AC) و جریان مستقیم (DC) با توان 2000 وات برای Cisco Catalyst C9606R
حالت ترکیبی (Combined mode)
حالت پیش‌فرض منبع تغذیه (Power Supply) در شاسی Cisco Catalyst 9606R بر روی حالت Combined تنظیم شده است. در حالت Combined، مجموع توان در دسترس برای کل شاسی برابر با حاصل‌جمع خروجی تمام منابع تغذیه ضرب‌در نسبت اشتراک (Share Ratio) است. واحدهای منبع تغذیه اضافی با ظرفیت حدود 90 درصد کار می‌کنند. در حالت Combined، منابع تغذیه باید دارای توان (Wattage) یکسان باشند. استفاده از ترکیب منابع تغذیه AC و DC امکان‌پذیر است، مشروط بر اینکه ولتاژ ورودی AC برابر با 220 ولت باشد.
- P = توان خروجی یک منبع تغذیه (PSU)
- N = تعداد منبع تغذیه (1، 2، 3 یا 4)
- مجموع توان ترکیبی = P + (N-1) * P * (نسبت اشتراک)
حالت افزونگی (Redundancy) N+1
شاسی Cisco Catalyst 9606R همچنین از حالت افزونگی (Redundancy) N+1 پشتیبانی می‌کند که شامل N مدار ورودی مستقل و محافظت در برابر خرابی یکی (+1) از مدارها در هنگام نقص منبع تغذیه (PSU) است. منابع تغذیه اضافی با ظرفیت حدود 90 درصد کار می‌کنند. در حالت افزونگی، منابع تغذیه باید دارای توان (Wattage) یکسان باشند. امکان استفاده ترکیبی از منابع تغذیه AC و DC وجود دارد، مشروط بر اینکه ولتاژ ورودی AC برابر با 220 ولت باشد.
- N = تعداد منبع تغذیه (PSU) فعال (1، 2 یا 3)
- +1 منبع تغذیه (PSU) رزرو شده برای افزونگی (Redundancy) است
برای کسب اطلاعات بیشتر، لطفاً به این آدرس مراجعه کنید:راهنمای پیکربندی مدیریت سیستم سوئیچ‌های Catalyst 9600.
مشخصات منبع تغذیه (Power supply)
جدول 3. مشخصات منبع تغذیه (Power supply) برای سوئیچ‌های سری Cisco Catalyst 9600
| ویژگی منبع تغذیه (Power supply) | C9600-PWR-3KWAC | C9600-PWR-2KWAC | C9600-PWR-2KWDC |
|---|---|---|---|
| حداکثر توان نامی (Max power rating) | 3000 وات | 2000 وات | 2000 وات |
| محدوده ولتاژ ورودی و فرکانس | 90 تا 140 ولت متناوب (VAC) و 180 تا 264 ولت متناوب (VAC) با فرکانس 47 تا 63 هرتز | 90 تا 140 ولت متناوب (VAC) و 180 تا 264 ولت متناوب (VAC) با فرکانس 47 تا 63 هرتز | 40- تا 72- ولت مستقیم (VDC) بدون فرکانس |
| بازدهی منبع تغذیه (Power supply efficiency) | 94 درصد (معمولی) | 94 درصد (معمولی) | 92 درصد (معمولی) |
| جریان ورودی | حداکثر 17.6 آمپر در 115 ولت متناوب (1500 وات) حداکثر 17.6 آمپر در 230 ولت متناوب (3000 وات) |
حداکثر 10.5 آمپر در 115 ولت متناوب (1050 وات) حداکثر 10.5 آمپر در 230 ولت متناوب (2000 وات) |
حداکثر: 60 آمپر به ازای هر ورودی مستقیم (DC) در ولتاژ 40- ولت مستقیم (هنگام بارگذاری کامل منبع تغذیه) |
| توان خروجی نامی (Output ratings) | 12 ولت اصلی در 125 آمپر (1500 وات) 12 ولت اصلی در 250 آمپر (3000 وات) |
12 ولت اصلی در 88 آمپر 12 ولت اصلی در 167 آمپر |
12 ولت اصلی در 167 آمپر |
| زمان نگهداری خروجی (Output holdup time) | جریان متناوب (AC) = حداقل 20 میلی‌ثانیه برای سیستم | جریان متناوب (AC) = حداقل 20 میلی‌ثانیه برای سیستم | جریان متناوب (AC) = حداقل 5 میلی‌ثانیه برای سیستم |
| پریزهای ورودی منبع تغذیه | AC IEC 60320 C20 | AC IEC 60320 C16 | Amphenol C10-638976-000 |
| رتبه کابل برق | جریان متناوب (AC) 20 آمپر | جریان متناوب (AC) 15 آمپر | جریان مستقیم (DC) 70 آمپر |
1 توان ذکر شده، حداکثر مطلق (Absolute Maximum) است. به طور معمول، توان مصرفی 70 درصد از حداکثر مطلق خواهد بود.
جدول 4. گزینه‌های کابل برق برای سری Cisco Catalyst 9600
| منبع تغذیه (Power supply) | شماره محصول (Product number) | گزینه‌های کابل برق بر اساس کشور |
|---|---|---|
| C9600-PWR-3KWAC | CAB-9K20A-NA | آمریکای شمالی/ژاپن 20 آمپر، 125 ولت AC |
| CAB-9K16A-US2 | ایالات متحده/ژاپن 16 آمپر، 250 ولت AC | |
| CAB-9K16A-AUS | استرالیا 16 آمپر، 250 ولت AC | |
| CAB-9K16A-CH | چین 16 آمپر، 250 ولت AC | |
| CAB-9K16A-INT | بین‌المللی 16 آمپر، 250 ولت AC | |
| CAB-9K16A-SW | سوئیس 16 آمپر، 250 ولت AC | |
| CAB-9K16A-EU | اروپای قاره‌ای 16 آمپر، 250 ولت AC | |
| CAB-C19-CBN | کابل جامپر کابینت 16 آمپر، 250 ولت AC | |
| C9600-PWR-2KWAC | CAB-TA-CN | کابل برق چین AC نوع A |
| CAB-TA-AP | کابل برق استرالیا AC نوع A | |
| CAB-TA-AR | کابل برق آرژانتین AC نوع A | |
| CAB-TA-DN | کابل برق دانمارک AC نوع A | |
| CAB-TA-EU | کابل برق اروپا AC نوع A | |
| CAB-TA-IN | کابل برق هند AC نوع A | |
| CAB-TA-IT | کابل برق ایتالیا AC نوع A | |
| CAB-TA-SW | کابل برق سوئیس AC نوع A | |
| CAB-TA-UK | کابل برق بریتانیا AC نوع A | |
| CAB-TA-NA | کابل برق آمریکای شمالی AC نوع A | |
| CAB-C15-CBN | کابل برق جامپر کابینت، 250 ولت AC، 13 آمپر، کانکتورهای C14-C15 | |
| CAB-TA-JP | کابل برق ژاپن AC نوع A | |
| CAB-C15-CBN-JP | کابل برق جامپر کابینت ژاپن، 250 ولت AC، 12 آمپر، C14-C15 | |
| CAB-TA-250V-JP | کابل برق ژاپن 250 ولت AC نوع A | |
| CAB-ACBZ-12A | کابل برق AC (برزیل) 12 آمپر/125 ولت، دوشاخه BR-3-20 تا 12 آمپر | |
| C9600-PWR-2KWDC | PWR-2KW-DC-CBL | کابل برق - 2 کیلووات DC |
برای دستورالعمل‌های دقیق نصب منبع تغذیه و تصاویر مربوطه، لطفاً به این بخش مراجعه کنید:راهنمای نصب سخت‌افزار سوئیچ‌های سری Cisco Catalyst 9600
مصرف توان (Power consumption)
مصرف برق به پیکربندی سخت‌افزاری، یعنی موتور سوپروایزر (Supervisor Engine) و کارت‌های شبکه (Line Cards) نصب‌شده و همچنین منابع تغذیه (Power Supplies) بستگی دارد. برای مدل‌سازی مصرف برق یک پیکربندی سخت‌افزاری خاص، لطفاً به وب‌سایت زیر مراجعه کنید:Cisco Power Calculator.
موتورهای سوپروایزر (Supervisor engines)
سوئیچ‌های سری Cisco Catalyst 9600 موتورهای سوپروایزر (Supervisor Engines) پیشرو در صنعت را ارائه می‌دهند که برای شبکه‌های امن، کاربردهای اینترنت اشیاء (IoT)، نسل جدید تحرک‌پذیری (Mobility) و پذیرش فضای ابری (Cloud) ساخته شده‌اند.
موتور سوپروایزر (Supervisor Engine) مدل Catalyst 9600 SUP-1 با بهره‌گیری از جدیدترین تراشه UADP 3.0 ASIC طراحی شده است که با خط لوله (Pipeline) قابل برنامه‌ریزی و تخصیص پیکربندی‌شونده مبتنی بر قالب برای ارسال لایه 2 و لایه 3، لیست‌های کنترل دسترسی (ACLs) و ورودی‌های کیفیت خدمات (QoS)، آن را برای طراحی‌های نسل آینده Campus Distribution یا Collapsed-Core به گزینه‌ای بهینه تبدیل می‌کند.
موتور سوپروایزر جدید Catalyst 9600X Supervisor Engine 2 (SUP-2) بر پایه تراشه جدید Cisco Silicon One Q200 ASIC طراحی شده است که به‌طور اختصاصی برای نسل بعدی طراحی‌های هسته (Core) و لبه (Edge) شبکه پردیس (Campus) با قابلیت‌های مسیریابی (Routing) و سوئیچینگ (Switching) با کارایی و مقیاس‌پذیری بالا ساخته شده است.
موارد استفاده (Use cases) از Supervisor Engine 1:
- ماژول C9600-SUP-1 به‌طور اختصاصی برای مشتریانی طراحی شده است که بر پیاده‌سازی‌های لایه 3 (هسته یا هسته فشرده) با مقیاس و قابلیت‌های متوسط در لایه 2 و 3 و همچنین مقیاس بالاتر ACL تمرکز دارند.
- مناسب برای پیاده‌سازی‌های ترکیبی لایه 2 و لایه 3 (توزیع/تجمیع) با قابلیت‌های جامع.
- ارائه پهنای باند (Bandwidth) برای اینترفیس‌های متراکم با سرعت متوسط از 1G-25G SFP و 40G-100G QSFP، همراه با بافرهای بهینه‌شده QoS.
- مناسب برای پیاده‌سازی‌های VXLAN در مقیاس متوسط به عنوان گره‌های مرزی (Border) یا ستون فقرات (Spine) در معماری SDA LISP یا BGP EVPN، به همراه فناوری‌های پیشرفته پردیس (Campus) مانند NAT، VPLS و mVPN.
ویژگی‌های برجسته Supervisor Engine 1:
- تراشه Cisco UADP 3.0 ASIC با بهره‌گیری از خط لوله (Pipeline) قابل برنامه‌ریزی، قابلیت‌های میکرو-موتور و تخصیص سفارشی مبتنی بر قالب برای ورودی‌های لایه 2، لایه 3، فورواردینگ، ACL و کیفیت خدمات (QoS)، برای فناوری‌های هسته نسل آینده آماده است.
- تراشه Cisco UADP 3.0 ASIC سرعتی تا 9.6 ترابیت بر ثانیه (4.8 ترابیت بر ثانیه تمام-دوبلکس) با عملکرد فورواردینگ تا 3 میلیارد بسته در ثانیه (Bpps) ارائه می‌دهد.
- تراشه Cisco UADP 3.0 ASIC اولین تراشه‌ای است که از جداول سخت‌افزاری با عرض دوبرابر (Double-width) با اندازه جدول و عملکرد پردازشی یکسان برای IPv4 و IPv6 پشتیبانی می‌کند.
- تا 108 مگابایت بافر (36 مگابایت بافر یکپارچه به ازای هر ASIC).
- پردازنده 2.0 گیگاهرتزی Intel x86 با 8 هسته و 16 گیگابایت حافظه DDR4.
- تا 960 گیگابایت حافظه ذخیره‌سازی محلی SATA SSD برای میزبانی برنامه‌های مبتنی بر کانتینر.
- قابلیت Flexible NetFlow (FNF) مبتنی بر سخت‌افزار با نرخ خط (Line-rate)، جمع‌آوری جریان (Flow) را برای حداکثر 294,000 جریان فراهم می‌کند.
- پشتیبانی از IPv6 در سخت‌افزار، فورواردینگ با سرعت سیم (Wire-rate) را برای شبکه‌های IPv6 فراهم می‌کند.
- پشتیبانی از پشته دوگانه (Dual-stack) برای IPv4 و IPv6 و تخصیص پویای جداول فورواردینگ سخت‌افزاری، مهاجرت آسان از IPv4 به IPv6 را امکان‌پذیر می‌سازد.
- جداول مسیریابی انعطاف‌پذیر (IPv4، IPv6 و مالتی‌کست)، جداول لایه 2، جداول ACL و جداول کیفیت خدمات (QoS).
موارد استفاده (Use cases) از Supervisor Engine 2:
- ماژول C9600X-SUP-2 به‌طور اختصاصی برای مشتریانی طراحی شده است که بر پیاده‌سازی‌های لایه 3 (هسته یا لبه) با مقیاس بزرگ در ارسال (Forwarding) لایه 2 و لایه 3، همراه با ویژگی‌های پایه لایه 2 و مقیاس بهینه‌شده ACL تمرکز دارند.
- مناسب برای پیاده‌سازی‌های گیت‌وی (Gateway) پردیس (Campus) که به مقیاس بالای مسیرهای IPv4 یا IPv6 نیاز دارند.
- فراهم‌کننده پهنای باند (Bandwidth) برای اینترفیس‌های پرسرعت و متراکم از 10G-50G SFP و 40G-400G QSFP، به همراه بافرهای عمیق QoS.
- مناسب برای پیاده‌سازی‌های VXLAN در مقیاس بالا به عنوان نودهای مرزی (Border) یا ستون فقرات (Spine) در معماری SDA LISP یا BGP EVPN.
ویژگی‌های برجسته Supervisor Engine 2:
- تراشه Cisco Silicon One Q200 (ASIC) به طور اختصاصی برای نسل بعدی سوئیچ‌های هسته (Core) و لبه (Edge) شبکه طراحی شده است.
- تراشه Cisco Silicon One Q200 ASIC سرعتی تا 25.6 ترابیت بر ثانیه (12.8 ترابیت بر ثانیه تمام‌دوطرفه) با عملکرد ارسال (Forwarding) تا 8 میلیارد بسته در ثانیه (Bpps) ارائه می‌دهد.
- تراشه Cisco Silicon One Q200 ASIC با فناوری ساخت 7 نانومتری ساخته شده است که ضمن حفظ مصرف انرژی پایین، عملکرد بالایی را ارائه می‌دهد.
- تراشه Cisco Silicon One Q200 ASIC شامل 8 گیگابایت حافظه با پهنای باند بالا (HBM) از نوع 2.5D روی تراشه است که برای بافرهای عمیق بسته و گسترش جدول مسیریابی به کار می‌رود.
- 80 مگابایت بافر اختصاصی با تأخیر (Latency) پایین، به همراه حداکثر 8 گیگابایت بافر HBM.
- پردازنده 2.7 گیگاهرتزی Intel x86 با 8 هسته و 32 گیگابایت حافظه DDR4.
- تا 960 گیگابایت حافظه ذخیره‌سازی محلی SATA SSD برای میزبانی برنامه‌های مبتنی بر کانتینر (به همراه 2 پورت مدیریتی 10G SFP+).
- جدول‌های ASIC برای مقیاس سوئیچینگ تا 256 هزار آدرس MAC و مقیاس مسیریابی IP تا 2 میلیون مسیر.
- پشتیبانی از IPv6 در سخت‌افزار، ارسال بسته‌ها با نرخ سیم (Wire-rate) را برای شبکه‌های IPv6 فراهم می‌کند.
- پشتیبانی از پشته دوگانه (Dual-stack) برای IPv4 و IPv6 و تخصیص پویای جدول ارسال سخت‌افزاری، مهاجرت آسان از IPv4 به IPv6 را امکان‌پذیر می‌سازد.
- جدول‌های مسیریابی انعطاف‌پذیر (IPv4، IPv6 و مالتی‌کست)، جدول‌های لایه 2، جدول‌های ACL و جدول‌های QoS.
مقایسه موتور سوپروایزر (Supervisor engine)
Supervisor Engine 1 سری Catalyst 9600 (مجهز به Cisco UADP 3.0) و Supervisor Engine 2 (مجهز به Cisco S1 Q200) به عنوان محصولات مکمل طراحی شده‌اند و هر مدل قابلیت‌های منحصربه‌فردی را برای پاسخگویی به نیازهای خاص شبکه ارائه می‌دهد. هر مدل نقش حیاتی و متمایزی را در سبد محصولات ما ایفا می‌کند. هر دو محصول می‌توانند در یک شبکه واحد حضور داشته و در نقش‌های مکمل فعالیت کنند.
جدول 5. مقایسه ویژگی‌ها برای ماژول‌های سوپروایزر (Supervisor Engines) سری Cisco Catalyst 9600
| مدل | C9600-SUP-1 | C9600X-SUP-2 |
|---|---|---|
| تاب‌آوری (Resiliency) و دسترس‌پذیری بالا (High Availability) | ||
| ارتقای نگهداری نرم‌افزار (SMU) | موجود | موجود |
| Cisco StackWise Virtual | موجود | موجود |
| Cisco StackWise Virtual (QuadSup RPR) | موجود | موجود |
| سوئیچینگ وضعیت‌دار (SSO) | موجود (2 SUP, SVL) | موجود (2 SUP, SVL) |
| ارتقای نرم‌افزار در حین سرویس (ISSU) | موجود (2 SUP, SVL) | موجود (2 SUP, SVL) |
| درج و حذف نرم (GIR) | موجود | موجود |
| دسترس‌پذیری بالای MKA | موجود | موجود (به یادداشت 1 مراجعه کنید) |
| امنیت سازمانی (Enterprise Security) | ||
| راهکارهای قابل اعتماد (Trustworthy Solutions) | موجود | موجود |
| امضای ایمیج (Image Signing) | موجود | موجود |
| بوت امن (Secure Boot) | موجود | موجود |
| ماژول Cisco Trust Anchor | موجود | موجود |
| رمزنگاری MACsec (256-bit AES-GCM) | موجود | موجود |
| Cisco WAN MACsec (256-bit AES-GCM) | موجود نیست | موجود (به یادداشت 4 مراجعه کنید) |
| لیست‌های دسترسی (ACL) مبتنی بر شیء (IPv4/IPv6) | موجود | موجود (به یادداشت 3 مراجعه کنید) |
| کیفیت خدمات سازمانی (Enterprise QoS) | ||
| رابط خط فرمان کیفیت خدمات ماژولار (MQC) | موجود | موجود |
| صف‌بندی با اولویت سخت‌گیرانه (Strict Priority Queuing) | موجود | موجود |
| صف‌بندی آگاه از کلاس/رنگ (Class/Color-aware Queuing) | موجود(WFQ) | موجود(VoQ) |
| پلیس‌گذاری/اندازه‌گیری (Policing/Metering) | موجود | موجود |
| شکل‌دهی/پهنای باند (Shaping/Bandwidth) | موجود | موجود |
| کیفیت خدمات سلسله‌مراتبی (Hierarchical QoS) | موجود(2 سطحی) | موجود(2 سطحی) |
| مسیریابی IP | ||
| پروتکل اطلاعات مسیریابی نسخه 2 (RIPv2) و نسل بعدی (RIPng) | موجود | موجود |
| پروتکل کوتاه‌ترین مسیر اول نسخه 2 (OSPFv2) و OSPFv3 | موجود | موجود |
| پروتکل مسیریابی دروازه داخلی پیشرفته (EIGRP) و EIGRPv6 | موجود | موجود |
| پروتکل سیستم میانی به سیستم میانی نسخه 4 (IS-ISv4) | موجود | موجود |
| پروتکل دروازه مرزی نسخه 4 (BGPv4) و BGPv6 | موجود | موجود |
| پروتکل چندپخشی مستقل از پروتکل حالت پراکنده (PIM-SM) | موجود | موجود |
| پروتکل چندپخشی مستقل از پروتکل حالت خاص منبع (PIM-SSM) | موجود | موجود |
| پروتکل چندپخشی دوطرفه (BIDIR-PIM) | موجود | موجود نیست (به یادداشت 2 مراجعه کنید) |
| مسیریابی IPv6 | موجود | موجود |
| زیر-رابط‌های مسیریابی لایه 3 (L3 Routed Sub-Interfaces) | موجود | موجود |
| سوئیچینگ برچسب چندپروتکلی (MPLS) | ||
| MPLS L3 VPN | موجود | موجود |
| اترنت روی MPLS (EoMPLS) | موجود | موجود |
| سرویس شبکه محلی مجازی خصوصی (VPLS) | موجود | موجود نیست (به یادداشت 2 مراجعه کنید) |
| MPLS روی GRE | موجود | موجود نیست (به یادداشت 2 مراجعه کنید) |
| مهندسی ترافیک MPLS (MPLS-TE) | موجود | موجود (به یادداشت 2 مراجعه کنید) |
| BGP Ethernet VPN (EVPN) VXLAN | ||
| پشتیبانی از Fabric Spine, Leaf و Border | موجود | موجود |
| رابط شبکه مجازی لایه 2/لایه 3 (VNI) | موجود | موجود |
| دروازه Anycast توزیع‌شده (Symmetric IRB) | موجود | موجود |
| دروازه متمرکز (Asymmetric IRB) | موجود | موجود نیست |
| پشتیبانی از ESI Multi-Home | موجود | موجود نیست |
| چندپخشی مسیریابی شده توسط مستاجر (Tenant Routed Multicast) | موجود | موجود |
| هندآف مرزی لایه 3: Multi-VRF, MPLS L3VPN | موجود | موجود |
| هندآف مرزی لایه 2: VPLS, EoMPLS L2VPN | موجود | موجود نیست |
| دسترسی نرم‌افزار-محور (SD-Access) | ||
| شبکه محلی مجازی توسعه‌پذیر (VXLAN) | موجود | موجود |
| رابط شبکه مجازی لایه 2 (VNI) | موجود | موجود |
| رابط شبکه مجازی لایه 3 (VNI) | موجود | موجود |
| صفحه کنترل SDA | موجود | موجود |
| مرز SDA | موجود | موجود |
| مرز لایه 2 SDA | موجود | موجود نیست |
| لبه SDA | موجود نیست | موجود نیست |
| نت‌فلو منعطف (FNF) | ||
| رکوردهای جریان FNF IPv4 | موجود | موجود (نرم‌افزاری، به یادداشت 1 مراجعه کنید) |
| رکوردهای جریان FNF IPv6 | موجود | موجود (نرم‌افزاری، به یادداشت 1 مراجعه کنید) |
| نمونه‌بردار FNF | موجود | موجود (به یادداشت 1 مراجعه کنید) |
| خروجی داده FNF | موجود | موجود(به یادداشت 1 مراجعه کنید) |
| خروجی NetFlow نسخه 9 (NFv9) | موجود | موجود (به یادداشت 1 مراجعه کنید) |
| خروجی IPFIX | موجود | موجود (به یادداشت 1 مراجعه کنید) |
| برنامه‌پذیری (Programmability) | ||
| NETCONF | موجود | موجود |
| RESTCONF | موجود | موجود |
| gNMI/gNOI | موجود | موجود |
| مدل‌های YANG | موجود | موجود |
| ZTP/PnP | موجود | موجود |
| عملیات هوشمند (Smart Operations) | ||
| رابط کاربری بی‌سیم بلوتوث | موجود | موجود |
| تگ‌های RFID | موجود | موجود |
| بیکن آبی (Blue beacon) | موجود | موجود |
| مدیریت خارج از باند (Out-of-Band Management) | موجود | موجود |
| حداکثر پهنای باند در هر اسلات | 2.4 Tbps (1.2 Tbps تمام-دوطرفه) |
6.4 Tbps (3.2 Tbps تمام-دوطرفه) |
| حداقل نرم‌افزار مورد نیاز | IOS XE 16.11.1 | IOS XE 17.7.1 |
مدل‌های C9600X: حداقل نسخه نرم‌افزار IOS XE 17.8.1.
مدل‌های C9600X: این ویژگی در زمان عرضه اولیه (FCS) در دسترس نیست، اما سخت‌افزار آن از این قابلیت پشتیبانی می‌کند.
مدل‌های C9600X: لیست‌های کنترل دسترسی (ACL) مبتنی بر Object Group تنها در جهت ورودی (Ingress) پشتیبانی می‌شوند.
نیاز به سفارش لایسنس HSEC برای Cisco Catalyst 9000.
Cisco Feature Navigator
مقایسه پلتفرم‌ها، تعیین ویژگی‌های مشترک بین محصولات و شناسایی ویژگی‌های منحصربه‌فرد محصول.
جدول 6. عملکرد سوئیچ (Switch performance)
| ویژگی | C9600-SUP-1 | C9600X-SUP-2 |
|---|---|---|
| ظرفیت سوئیچینگ (Switching Capacity) سیستم | تا 9.6 ترابیت بر ثانیه (4.8 ترابیت بر ثانیه تمام-دوطرفه)1 |
تا 25.6 ترابیت بر ثانیه (12.8 ترابیت بر ثانیه تمام-دوطرفه)1 |
| ظرفیت سوئیچینگ در هر اسلات | تا 2.4 ترابیت بر ثانیه (1.2 ترابیت بر ثانیه تمام-دوطرفه) |
تا 6.4 ترابیت بر ثانیه (3.2 ترابیت بر ثانیه تمام-دوطرفه) |
| تراشه‌های ASIC | 3 عدد UADP 3.0 | 1 عدد Q200 |
| نرخ ارسال (Forwarding Rate) | 3 میلیارد بسته در ثانیه (Bpps) (1 میلیارد بسته در ثانیه به ازای هر ASIC) |
8 میلیارد بسته در ثانیه (Bpps) |
| حافظه DRAM | 16 گیگابایت | 32 گیگابایت |
| حافظه فلش (Flash) | 16 گیگابایت | 16 گیگابایت |
| ظرفیت SSD | تا 960 گیگابایت | تا 960 گیگابایت |
| شناسه‌های VLAN | 4,094 | 4,0964 |
| نمونه‌های PVST | 1,0002 | 4,0964 |
| پورت‌های مجازی STP (پورت * VLANها) برای PVST | 16,000 | 32,000 |
| پورت‌های مجازی STP (پورت * VLANها) برای MST | 100,000 | 100,000 |
| اینترفیس‌های مجازی سوئیچ‌شده (SVIs) | 1,0002 | 4,096 |
| فریم‌های جامبو (Jumbo Frames) | 9,216 | 9,216 |
| تعداد کل آدرس‌های MAC | تا 128,0002,3 | تا 256,0002 |
| تعداد کل مسیرهای IPv4 | تا 256,000 (غیرمستقیم + مستقیم)2,3,4 |
تا 2,000,0002,3,4 |
| تعداد کل مسیرهای IPv6 | تا 256,0002,3,4 | تا 1,000,0002,3,4 |
| ورودی‌های پروتکل تفکیک آدرس (ARP) | تا 90,000 | تا 128,000 |
| ورودی‌های پروتکل کشف همسایه (NDP) | تا 128,000 | تا 128,000 |
| ورودی‌های IGMP/MLD Snooping | تا 16,0002 | تا 16,0002 |
| مسیرهای مالتی‌کست (Multicast) | تا 32,0002 | تا 32,0002 |
| مقیاس ACL کیفیت خدمات (QoS) (IPv4/IPv6) | تا 16,000/8,0002 | تا 8,000/4,0002 |
| مقیاس ACL امنیتی (IPv4/IPv6) | تا 27,000/13,5002 | تا 8,000/4,0002 |
| تونل‌های GRE | تا 1,024 | تا 1,024 |
| نشست‌های MACsec | تا 2,000 | تا 1,024 به ازای هر PHY |
| ورودی‌های NetFlow (IPv4/IPv6) | تا 384,000 (کامل، 128,000 به ازای هر ASIC)2,3 |
تا 2,000,000 (نمونه‌برداری شده) |
| بافر بسته (Packet Buffer) | تا 108 مگابایت (36 مگابایت به ازای هر ASIC) | 80 مگابایت (سیستم حافظه اشتراکی) + 8 گیگابایت (حافظه با پهنای باند بالا) |
1 بر اساس شاسی C9606R با 4 کارت خط (Line Card) که با ظرفیت 2.4 ترابیت بر ثانیه (Tbps) کار می‌کنند.
2 بسته به قالب انتخابی ASIC در مدل انعطاف‌پذیر SDM متغیر است.
3 مجموع مسیرها (Routes) بین IPv4 و IPv6 به صورت اشتراکی استفاده می‌شود.
4 حداکثر ظرفیت جدول (Table Maximum). درصد دقیق تخصیص به ترکیب‌های خاص IP/mask بستگی دارد.
سوئیچ‌های سری Cisco Catalyst 9600 دارای انواع رابط‌ها و تراکم پورت‌های منعطفی هستند که به شما امکان می‌دهند پیکربندی‌های شبکه را برای برآورده کردن نیازهای خاص شبکه‌های پردیس (Campus Networks) با یکدیگر ترکیب و هماهنگ کنید. برای اطلاعات بیشتر به جدول زیر مراجعه کنید.
جدول 7. حداکثر تراکم پورت شاسی (Chassis port densities)
| شاسی Cisco Catalyst 9606R | C9600-SUP-1 | C9600X-SUP-2 |
|---|---|---|
| 400 گیگابیت بر ثانیه (400G) | - | 8 |
| 200 گیگابیت بر ثانیه (200G) | - | 84 |
| 100 گیگابیت بر ثانیه (100G) | 48 | 128 |
| 50 گیگابیت بر ثانیه (50G) | - | 224 |
| 40 گیگابیت بر ثانیه (40G) | 96 | 128 |
| 25 گیگابیت بر ثانیه (25G) | 192 | 2562 |
| 10 گیگابیت بر ثانیه (10G) | 192 | 2562 |
| 5 گیگابیت بر ثانیه (5G) | 192 | - |
| 2.5 گیگابیت بر ثانیه (2.5G) | 192 | - |
| 1 گیگابیت بر ثانیه (1G) | 192 | 83 |
| 100 مگابیت بر ثانیه (100M) | 192 | - |
| 10 مگابیت بر ثانیه (10M) | 192 | - |
1 C9600-LC-48TX (اترنت مولتی‌گیگابیت RJ45)
2 کابل بریک‌اوت (Breakout Cable) مدل QSFP-4SFP
3 مدل C9600X-SUP-2 نیازمند موارد زیر است SFP-1G-SX or SFP-1G-LH به همراه کارت(های) شبکه سازگار (مشاهده Cisco TMG Matrix برای جزئیات)
4 آماده برای سخت‌افزار (بر اساس در دسترس بودن TMG)
مشخصات فنی ماژول سوپروایزر (Supervisor engine)
جدول زیر مشخصات فیزیکی Supervisor Engine 2 و Supervisor Engine 1 در سری Cisco Catalyst 9600X را فهرست می‌کند.
جدول 8. مشخصات فیزیکی (Physical specifications) برای موتورهای سوپروایزر (Supervisor Engines) سری Catalyst 9600X
| توضیحات | مشخصات فنی |
|---|---|
| شناسه محصول (SKU) | C9600-SUP-1, C9600X-SUP-2 |
| ابعاد (ارتفاع x عرض x عمق) | 4.32 x 38.1 x 34.06 سانتی‌متر تا صفحه جلویی (Faceplate) 4.32 x 38.1 x 39.88 سانتی‌متر تا اهرم خروج (Ejector) |
| وزن | 5.45 کیلوگرم (12.02 پوند) |
| واحدهای رک (RU) | 1 واحد رک (1 RU) |
| دمای عملیاتی | 5- تا 45 درجه سانتی‌گراد (23 تا 113 درجه فارنهایت) تا ارتفاع 1828 متری 5- تا 40 درجه سانتی‌گراد (23 تا 104 درجه فارنهایت) تا ارتفاع 3048 متری |
| دمای نگهداری | 40- تا 70 درجه سانتی‌گراد (40- تا 158 درجه فارنهایت) |
| رطوبت نسبی، عملیاتی و غیرعملیاتی، بدون میعان | 10% تا 95%، بدون میعان |
| ارتفاع از سطح دریا | 60- تا 3000 متر (197- تا 9843 فوت) |
| میانگین زمان بین خرابی‌ها (MTBF) (ساعت) | C9600-SUP-1: 271,420 C9600X-SUP-2: 305,880 |
قالب‌های (Templates) سوپروایزر ASIC
سوئیچ‌های سری Cisco Catalyst 9000 از قالب‌های ASIC مدیریت پایگاه داده نرم‌افزاری (SDM) منعطف استفاده می‌کنند تا با بهره‌گیری از قابلیت ASIC در تخصیص منعطف منابع برای بهینه‌سازی اندازه جداول در بخش‌های مختلف شبکه، امکان استقرار جهانی (Universal Deployments) را فراهم آورند.
بسته به نحوه استفاده از سوئیچ (Switch) در شبکه، می‌توان یک قالب استاندارد SDM ASIC مناسب را برای ویژگی‌های خاص پیکربندی کرد. موتورهای سوپروایزر (Supervisor Engines) سری Catalyst 9600 از دو نوع قالب SDM ASIC پشتیبانی می‌کنند:
- قالب‌های استاندارد SDM: این‌ها قالب‌های از پیش تعریف‌شده (ایستا) هستند که بر اساس الزامات اصلی برای بخش‌های خاصی از شبکه طراحی شده‌اند.
- این شامل قالب SDM «پیش‌فرض» (default) است که بدون نیاز به پیکربندی در دسترس می‌باشد. قالب SDM پیش‌فرض برای Cisco Catalyst 9600، قالب «core» است.
- قالب‌های سفارشی SDM: این‌ها قالب‌هایی هستند که توسط کاربر و با استفاده از مجموعه‌ای از پارامترهای تخصیص برای ارسال داده (FIB) و/یا کنترل دسترسی (ACL) پیکربندی می‌شوند.
برای کسب اطلاعات بیشتر، لطفاً بازدید کنید پیکربندی قالب‌های SDM.
1. قالب‌های SDM - C9600-SUP-1
بخش‌های زیر قالب‌های Flexible ASIC SDM را برای C9600-SUP-1 شرح می‌دهند.
قالب‌های استاندارد SDM ASIC
جدول زیر الگوهای استاندارد SDM ASIC را برای C9600-SUP-1 شرح می‌دهد.
جدول 9. توضیحات قالب SDM برای C9600-SUP-1
| ویژگی‌ها | قالب توزیع (Distribution Template) | قالب هسته (Core Template) (پیش‌فرض) | قالب NAT |
|---|---|---|---|
| آدرس‌های MAC | 82,000 | 32,000 | 32,000 |
| مسیرهای IPv4/IPv6 (LPM/Host) | 114,000 | 212,000 | 212,000 |
| مسیرهای مالتی‌کست (Multicast Routes) | 16,000 | 32,000 | 32,000 |
| قابلیت IGMP/MLD Snooping | 2,000 | 2,000 | 2,000 |
| برچسب MPLS/SGT | 32,000 | 32,000 | 32,000 |
| ورودی‌های NetFlow | 98,000 | 64,000 | 64,000 |
| ACLهای NetFlow | 1,000 ورودی (Ingress) 1,000 خروجی (Egress) |
1,000 ورودی (Ingress) 1,000 خروجی (Egress) |
1,000 ورودی (Ingress) 1,000 خروجی (Egress) |
| ACLهای امنیتی | 27,0001 | 27,0002 | 20,0001 |
| ACLهای کیفیت خدمات (QoS) | 16,0001 | 16,0002 | 8,0001 |
| PBR/NAT | 3,000 | 3,000 | 15,500 |
| تونل/MACsec | 3,000 | 3,000 | 2,000 |
| LISP | 1,000 | 1,000 | 1,000 |
| نمونه‌های STP | 1,000 | 1,000 | 1,000 |
| قابلیت CoPP | 1,000 | 1,000 | 1,000 |
تخصیص ACL قابل پیکربندی بین ورودی (Ingress)، خروجی (Egress)، IPv4 و غیر IPv4 (لایه 2 و IPv6) است.
اعداد مربوط به عملکرد (Performance) و مقیاس‌پذیری (Scalability) در صورت کاربرد، به ازای هر ASIC محاسبه شده‌اند که در Supervisor Engine 1 سری Cisco Catalyst 9600 از سه ASIC استفاده شده است.
قالب‌های ASIC سفارشی
از نسخه Cisco IOS XE 17.3.1 به بعد، یک قالب (Template) سفارشی SDM به شما امکان می‌دهد تا ویژگی‌های مسیریابی (FIB) و کنترل دسترسی (ACL) قالب را بر اساس نیازهای خود پیکربندی کنید.
جدول 10. مقادیر FIB قابل پیکربندی در قالب سفارشی (Custom template) برای C9600-SUP-1
| ویژگی‌ها | مقادیر مقیاس (حداقل – حداکثر) | واحدهای گام (Step Units) | مقدار پیش‌فرض |
|---|---|---|---|
| آدرس‌های MAC | 32,000 – 128,000 | 16,000 | 32,000 |
| مسیرهای IPv4/IPv6 | 64,000 – 256,000 | 16,000 | 64,000 |
| مسیرهای مالتی‌کست (Multicast Routes)1 | 0 – 32,000 | 16,000 | 16,000 |
| قابلیت IGMP/MLD Snooping1 | 0 – 32,000 | 16,000 | 16,000 |
| برچسب‌های SGT/MPLS2 | 0 – 64,000 | 32,000 | 32,000 |
| ورودی‌های NetFlow – ورودی3 | 0 – 64,000 | 32,000 | 32,000 |
| ورودی‌های NetFlow – خروجی3 | 0 – 64,000 | 32,000 | 0 |
| مجموع منابع | 416,000 | ||
1 مجموع ورودی‌های مالتی‌کست (Multicast) لایه 2 و لایه 3 نباید از 48,000 تجاوز کند.
2 برچسب‌های MPLS نیاز به ورودی‌های دوگانه دارند.
3 رکوردهای NetFlow نیاز به ورودی‌های دوگانه دارند.
جدول 11. مقادیر قابل تنظیم ACL در قالب‌های سفارشی (Custom template)
| ویژگی‌ها | مقادیر مقیاس (حداقل – حداکثر) | واحدهای گام (Step Units) | مقدار پیش‌فرض |
|---|---|---|---|
| لیست کنترل دسترسی (ACL) امنیتی - ورودی | 6,000 – 21,000 | 10-90% | 6,000 |
| لیست کنترل دسترسی (ACL) امنیتی - خروجی | 6,000 – 21,000 | 10-90% | 21,000 |
| لیست کنترل دسترسی (ACL) کیفیت خدمات (QoS) - ورودی | 2,000 – 14,000 | 10-90% | 8,000 |
| لیست کنترل دسترسی (ACL) کیفیت خدمات (QoS) - خروجی | 2,000 – 14,000 | 10-90% | 8,000 |
| لیست کنترل دسترسی (ACL) نت‌فلو (NetFlow) - ورودی | 250 – 750 | 10-90% | 512 |
| لیست کنترل دسترسی (ACL) نت‌فلو (NetFlow) - خروجی | 250 – 750 | 10-90% | 512 |
| جریان اسپان (SPAN) - ورودی | 250 – 750 | 10-90% | 512 |
| جریان اسپان (SPAN) - خروجی | 250 – 750 | 10-90% | 512 |
| مجموع منابع | 54,000 | ||
2. قالب‌های SDM — C9600X-SUP-2
بخش‌های زیر قالب‌های Flexible ASIC SDM را برای C9600X-SUP-2 شرح می‌دهند.
قالب پیش‌فرض SDM ASIC
جدول زیر قالب پیش‌فرض SDM ASIC (Core) را برای C9600X-SUP-2 شرح می‌دهد.
جدول 12. توضیحات قالب SDM برای C9600X-SUP-2
| ویژگی‌ها | قالب پیش‌فرض (Default Template) |
|---|---|
| آدرس‌های مک (MAC Addresses) | 128,000 |
| مسیرهای میزبان IP (IP Host Routes) | 128,000 |
| مسیرهای IP LPM | 2,000,000 |
| مسیرهای مالتی‌کست IP (IP Multicast Routes) | 32,000 |
| قابلیت IGMP/MLD Snooping | 16,000 |
| برچسب‌های MPLS | 256,000 |
| گروه‌های امنیتی/اشیاء (Security/Object Groups) | 32,000 |
| لیست‌های کنترل دسترسی امنیتی (Security ACLs) | 8,000 |
| لیست‌های کنترل دسترسی کیفیت خدمات (QoS ACLs) | 8,000 |
| قابلیت PBR/NAT | 16,000 |
| تونل‌های GRE | 1,024 |
| ورودی‌های نمونه‌برداری شده NetFlow | 2,000,000 |
1 ورودی‌های IPv4 و IPv6 در جداول یکسانی همزیستی دارند، اما ورودی‌های IPv6 به دو ورودی مجزا نیاز دارند.
2 برچسب‌های هر پیشوند (Per-prefix labels) به دسته‌های داخلی (iBGP) و خارجی (eBGP) تقسیم می‌شوند.
3 این قابلیت در زمان عرضه اولیه (FCS) در دسترس نیست، اما در نسخه‌های نرم‌افزاری آینده ارائه خواهد شد.
قالب‌های ASIC سفارشی
از نسخه Cisco IOS XE 17.7.1 به بعد، یک قالب SDM سفارشی به شما امکان می‌دهد تا چندین ویژگی مسیریابی (FIB) قالب را بر اساس نیازهای خود پیکربندی کنید. توجه داشته باشید که شخصی‌سازی لیست‌های کنترل دسترسی (ACL) پشتیبانی نمی‌شود و از یک مدل اشتراکی (اولین درخواست، اولین سرویس) استفاده می‌کند.
جدول زیر قالب‌های سفارشی SDM ASIC را برای C9600X-SUP-2 شرح می‌دهد.
جدول 13. مقادیر قابل تنظیم FIB در قالب سفارشی برای C9600X-SUP-2
|
ویژگی‌ها |
مقدار پیش‌فرض |
مقادیر مقیاس (حداقل – حداکثر) |
واحد گام |
|---|---|---|---|
|
آدرس‌های MAC |
128,000 |
32,0001 – 256,000 |
1,000 |
|
مسیرهای میزبان IPv4 |
128,000 |
32,0001 – 256,000 |
1,000 |
|
مسیرهای میزبان IPv6 |
64,000 |
16,0001 – 128,000 |
1,000 |
|
برچسب‌های MPLS3 |
256,000 |
02 – 512,000 |
1,000 |
|
گروه‌های امنیتی/اشیاء |
32,000 |
02 – 512,000 |
1,000 |
|
منابع کلی |
608,000 |
||
1 ویژگی‌های حیاتی (Critical features) برای تضمین عملکرد، به حداقل تخصیص نیاز دارند. اگر مقدار سفارشی تعریف نشود، از این مقدار استفاده می‌شود.
2 برخی از ویژگی‌های غیرحیاتی (Non-critical) مجاز هستند که تخصیص 0-ورودی داشته باشند تا امکان تخصیص بیشتر برای سایر ویژگی‌ها فراهم شود.
3 برچسب‌های هر پیشوند (Per-prefix labels) به دو دسته داخلی (iBGP) و خارجی (eBGP) تقسیم می‌شوند.
کارت‌های شبکه (Line cards)
کارت‌های شبکه (Line cards) پورت‌های فیزیکی شبکه را فراهم می‌کنند و اجزای ماژولار ضروری هستند که باعث افزایش انعطاف‌پذیری (Adaptability) و کارایی (Performance) سوئیچ‌های Cisco Catalyst 9600 Series می‌شوند؛ این کارت‌ها نیازهای متنوع شبکه را برآورده کرده و به حفظ سرمایه‌گذاری در زیرساخت شبکه کمک می‌کنند.
مدل‌های کارت شبکه (Line card)
کارت شبکه (Line card) با 56 پورت 50/25/10GE و 4 پورت 100GE
موارد استفاده از کارت‌های شبکه (Line card):
- کارت ترکیبی C9600X-LC-56YL4C به‌طور اختصاصی برای طراحی‌های هسته (Core) یا توزیع (Distribution) شبکه پردیس با تراکم پورت بالا و استفاده عمده از ماژول‌های نوری SFP طراحی شده است.
- طراحی منحصربه‌فرد 3 ردیفه در ابعاد 1RU، تعداد 56 پورت SFP56 با نرخ‌های چندگانه را برای اتصال به تجهیزات پایین‌دست (مانند سوئیچ‌های دسترسی) فراهم می‌کند.
- این کارت شبکه همچنین دارای 2 پورت QSFP28 با نرخ‌های چندگانه برای اتصال به تجهیزات بالادست (مانند سوئیچ‌های SP یا DC) است که نیازی به ماژول‌های اضافی ندارد.
ویژگی‌های برجسته کارت شبکه (Line card):
- این کارت شبکه (Line Card) در ترکیب با C9600X-SUP-2 (با پهنای باند (Bandwidth) 3.2 ترابیت بر ثانیه در حالت تمام‌دوطرفه)، تا 56 پورت 50/25/10 گیگابیت اترنت و 4 پورت 40/100 گیگابیت اترنت بدون مسدودسازی (Non-blocking) ارائه می‌دهد.
- پورت‌های 50/25/10/1 گیگابیت اترنت SFP56 و 100 گیگابیت اترنت QSFP28.
- پشتیبانی از استاندارد رمزنگاری پیشرفته 256 (AES-256) به همراه الگوریتم قدرتمند رمزنگاری MACsec و WAN MACsec.
یادداشت‌ها:
- ماژول C9600X-SUP-2 تنها از اپتیک‌های SFP-1G-SX/LH برای سرعت 1 گیگابیت بر ثانیه پشتیبانی می‌کند. برای جزئیات بیشتر به ماتریس Cisco TMG or یادداشت‌های انتشار (Release Notes) نسخه IOS-XE 17.14.1 مراجعه کنید.
- قابلیت WAN MACsec تنها در C9600X-SUP-2 پشتیبانی می‌شود و نیازمند لایسنس HSEC است.
کارت شبکه (Line card) با 30 پورت 100/40GE، 2 پورت 200GE و 2 پورت 400GE
موارد استفاده از کارت‌های شبکه (Line card):
- کارت ترکیبی C9600X-LC-32CD به‌طور اختصاصی برای طراحی‌های لایه هسته (Core) یا لبه (Edge) شبکه پردیس با تراکم پورت بالا و با استفاده از اکثر اپتیک‌های QSFP طراحی شده است.
- قابلیت پشتیبانی از 32 پورت QSFP28 با نرخ خط (Line-rate) برای حداکثر اتصالات پرسرعت بالادستی (Upstream) یا پایین‌دستی (Downstream).
- قابلیت تبدیل چهار پورت QSFP28 به دو پورت QSFP-DD برای برقراری اتصالات پرسرعت به تجهیزات بالادستی (برای مثال، سوئیچ‌های SP یا DC).
ویژگی‌های برجسته کارت شبکه (Line card):
- این کارت شبکه (Line Card) در ترکیب با C9600X-SUP-2 (با پهنای باند (Bandwidth) 3.2 ترابیت بر ثانیه به صورت تمام-دوطرفه)، تا 30 پورت 100/40 گیگابیت اترنت و 2 پورت 400/200/100 گیگابیت اترنت بدون مسدودسازی (Non-blocking) ارائه می‌دهد.
- پورت‌های 100/40 گیگابیت اترنت QSFP28 و 400/200 گیگابیت اترنت QSFP-DD.
- پشتیبانی از استاندارد رمزنگاری پیشرفته 256 (AES-256) به همراه الگوریتم قدرتمند رمزنگاری MACsec و WAN MACsec.
یادداشت‌ها:
- قابلیت WAN MACsec تنها در مدل C9600X-SUP-2 پشتیبانی می‌شود و نیازمند مجوز (License) HSEC است.
کارت شبکه (Line card) با 40 پورت 50/25/10GE، 2 پورت 200GE و 2 پورت 400GE
موارد استفاده از کارت‌های شبکه (Line card):
- کارت ترکیبی C9600-LC-40YL4CD به‌طور اختصاصی برای طراحی‌های هسته (Core) یا توزیع (Distribution) شبکه پردیس (Campus) با تراکم پورت متوسط تا بالا و با پشتیبانی از هر دو نوع اپتیک SFP و QSFP طراحی شده است.
- طراحی سنتی 2 ردیفه با ابعاد 1RU، تعداد 40 پورت SFP56 با نرخ‌های چندگانه را برای اتصال به تجهیزات پایین‌دست (مانند سوئیچ‌های Access) فراهم می‌کند.
- این کارت شبکه همچنین دارای 2 پورت QSFP28 با نرخ‌های چندگانه و دو پورت QSFP-DD با نرخ‌های چندگانه برای اتصال به تجهیزات بالادست (مانند سوئیچ‌های SP یا DC) است که بدون نیاز به ماژول‌های اضافی عمل می‌کنند.
- این کارت شبکه می‌تواند با هر دو مدل Supervisor Engine 2 یا Supervisor Engine 1 کار کند که انعطاف‌پذیری و قابلیت استفاده مجدد بیشتری را فراهم می‌آورد.
ویژگی‌های برجسته کارت شبکه (Line card):
- این کارت شبکه (Line Card) در ترکیب با C9600X-SUP-2 (با پهنای باند (Bandwidth) 3.2 ترابیت بر ثانیه به صورت تمام-دوطرفه)، تا 40 پورت غیرمسدودکننده (Non-blocking) با سرعت 50/25/10/1 گیگابیت اترنت، 2 پورت با سرعت 40/100/200 گیگابیت اترنت و 2 پورت با سرعت 400 گیگابیت اترنت ارائه می‌دهد.
- در ترکیب با C9600-SUP-1 (با پهنای باند (Bandwidth) 1.2 ترابیت بر ثانیه به صورت تمام-دوطرفه)،
این کارت شبکه (Line Card) تا 40 پورت غیرمسدودکننده (Non-blocking) با سرعت 25/10/1 گیگابیت اترنت و 2 پورت با سرعت 40/100 گیگابیت اترنت ارائه می‌دهد. - پورت‌های 50/25/10GE SFP56، 100GE QSFP28، 200GE QSFP56 و 400GE QSFP-DD.
- پشتیبانی از استاندارد رمزنگاری پیشرفته 256 بیتی (AES-256) به همراه الگوریتم‌های قدرتمند رمزنگاری MACsec و WAN MACsec.
یادداشت‌ها:
- مدل C9600X-SUP-2 تنها از ماژول‌های نوری SFP-1G-SX/LH برای سرعت 1Gbps پشتیبانی می‌کند. برای جزئیات بیشتر به ماتریس Cisco TMG or یادداشت‌های انتشار (Release Notes) نسخه IOS-XE 17.14.1 مراجعه کنید.
- از نظر سخت‌افزاری با C9600X-SUP-2 سازگار است.
- قابلیت WAN MACsec تنها در C9600X-SUP-2 پشتیبانی می‌شود و نیازمند لایسنس HSEC است.
کارت شبکه (Line Card) با 24 پورت 100/40GE
موارد استفاده از کارت‌های شبکه (Line card):
- کارت شبکه (Line Card) مدل C9600-LC-24C به‌طور اختصاصی برای طراحی‌های هسته شبکه (Campus Core) با تراکم پورت متوسط و با استفاده حداکثری از ماژول‌های نوری QSFP طراحی شده است.
- قابلیت پشتیبانی از 24 پورت QSFP28 با نرخ خط (Line-rate) برای اتصالات بالادستی (Upstream) یا پایین‌دستی (Downstream) با سرعت بالا و تراکم زیاد.
- این کارت شبکه می‌تواند با هر دو مدل Supervisor Engine 2 یا Supervisor Engine 1 کار کند که موجب افزایش انعطاف‌پذیری (Flexibility) و قابلیت استفاده مجدد (Reusability) می‌شود.
ویژگی‌های برجسته کارت شبکه (Line card):
- در صورت استفاده همراه با C9600-SUP-1 (پهنای باند (Bandwidth) 1.2 ترابیت بر ثانیه به صورت تمام‌دوطرفه)،
این کارت شبکه (Line Card) تا 24 پورت 40 گیگابیت اترنت (GE) یا 12 پورت 100 گیگابیت اترنت (GE) بدون مسدودسازی (Non-blocking) ارائه می‌دهد. - در صورت استفاده همراه با C9600X-SUP-2 (پهنای باند (Bandwidth) 3.2 ترابیت بر ثانیه به صورت تمام‌دوطرفه)، این کارت شبکه تا 24 پورت 100/40 گیگابیت اترنت (GE) بدون مسدودسازی (Non-blocking) ارائه می‌دهد.
- پورت‌های 40 گیگابیت اترنت (GE) و 100 گیگابیت اترنت (GE) از نوع QSFP28.
- پشتیبانی از استاندارد رمزنگاری پیشرفته 256 (AES-256) به همراه الگوریتم قدرتمند رمزنگاری MACsec-256 در تراشه UADP 3.0 ASIC1 در دسترس است.
یادداشت‌ها:
- این کارت شبکه (Line card) از قابلیت MACsec با ماژول C9600X-SUP-2 پشتیبانی نمی‌کند.
کارت شبکه (Line card) با 48 پورت 50/25GE/10GE/1GE
موارد استفاده از کارت‌های شبکه (Line card):
- کارت شبکه (Line Card) مدل C9600-LC-48YL به‌طور اختصاصی برای طراحی‌های هسته (Core) یا توزیع (Distribution) شبکه در محیط‌های دانشگاهی با تراکم پورت بالا و استفاده گسترده از ماژول‌های نوری SFP طراحی شده است.
- این کارت قادر به پشتیبانی از 48 پورت SFP56 با نرخ خط (Line-rate) برای اتصالات بالادستی (Upstream) یا پایین‌دستی (Downstream) با سرعت و تراکم بالا است.
- این کارت شبکه می‌تواند با هر دو مدل Supervisor Engine 2 یا Supervisor Engine 1 کار کند که موجب افزایش انعطاف‌پذیری (Flexibility) و قابلیت استفاده مجدد (Reusability) می‌شود.
ویژگی‌های برجسته کارت شبکه (Line card):
- این کارت شبکه (Line Card) در ترکیب با C9600-SUP-1 (با پهنای باند (Bandwidth) 1.2 ترابیت بر ثانیه به صورت تمام‌دوطرفه)، تا 48 پورت بدون مسدودسازی (Nonblocking) با سرعت 25/10/1GE2 ارائه می‌دهد.
- این کارت شبکه (Line Card) در ترکیب با C9600X-SUP-2 (با پهنای باند (Bandwidth) 3.2 ترابیت بر ثانیه به صورت تمام‌دوطرفه)، تا 48 پورت بدون مسدودسازی (Nonblocking) با سرعت 50/25/10/1GE2 ارائه می‌دهد.
- پورت‌های 50، 25، 10 و 1 گیگابیت اترنت SFP28 و SFP+.
- پشتیبانی از استاندارد رمزنگاری پیشرفته 256 (AES-256) به همراه الگوریتم قدرتمند رمزنگاری MACsec-256 در تراشه UADP ASIC3 در دسترس است.
یادداشت‌ها:
- پشتیبانی از 50GE تنها در مدل C9600X-SUP-2 در دسترس است.
- مدل C9600X-SUP-2 تنها از ماژول‌های نوری SFP-1G-SX/LH برای سرعت 1Gbps پشتیبانی می‌کند. برای جزئیات بیشتر به ماتریس Cisco TMG or یادداشت‌های انتشار (Release Notes) نسخه IOS-XE 17.14.1 مراجعه کنید.
- این کارت شبکه (Line Card) از قابلیت MACsec در کنار C9600X-SUP-2 پشتیبانی نمی‌کند.
کارت شبکه (Line Card) مسی 48 پورت مولتی‌گیگابیت RJ45
موارد استفاده از کارت‌های شبکه (Line card):
- کارت شبکه (Line Card) مدل C9600-LC-48TX به‌طور اختصاصی برای طراحی‌های توزیع (Distribution) یا دسترسی (Access) در شبکه پردیس (Campus) با تراکم پورت بالا و با بهره‌گیری از پورت‌های Multi Gigabit (mGiG) RJ45 طراحی شده است.
- این کارت قادر به پشتیبانی از 48 پورت 10G-baseT mGig با نرخ خط (Line-rate) برای اتصالات پایین‌دست (Downstream) پرسرعت و با تراکم بالا بر پایه کابل‌کشی مسی است.
- این کارت شبکه همچنین می‌تواند با هر دو مدل Supervisor Engine 2 یا Supervisor Engine 1 کار کند که موجب افزایش انعطاف‌پذیری و قابلیت استفاده مجدد (Reusability) می‌شود.
ویژگی‌های برجسته کارت شبکه (Line card):
- پشتیبانی شده در C9600-SUP-1 و C9600X-SUP-2
- 48 پورت بدون مسدودسازی (Nonblocking).
- پورت‌های مسی RJ45 مولتی‌گیگابیت با سرعت‌های 10GE، 5GE، 2.5GE، 1GE و 100Mbps.
- پشتیبانی از استاندارد رمزنگاری پیشرفته 256 بیتی (AES-256) به همراه الگوریتم قدرتمند رمزنگاری MACsec-256 در تراشه UADP 3.0 ASIC موجود است.
یادداشت‌ها:
- تنها 10 GE در C9600X-SUP-2 پشتیبانی می‌شود.
- این کارت شبکه (Line Card) از MACsec با C9600X-SUP-2 پشتیبانی نمی‌کند.
کارت شبکه (Line card) با 48 پورت 1GE
موارد استفاده از کارت‌های شبکه (Line card):
- کارت شبکه (Line Card) مدل C9600-LC-48S به‌طور اختصاصی برای طراحی‌های توزیع (Distribution) یا دسترسی (Access) در شبکه پردیس (Campus) با تراکم پورت بالا و استفاده گسترده از ماژول‌های نوری SFP طراحی شده است.
- قابلیت پشتیبانی از 48 پورت SFP با نرخ خط (Line-rate) برای اتصالات بالادستی (Upstream) یا پایین‌دستی (Downstream) با تراکم و سرعت بالا.
ویژگی‌های برجسته کارت شبکه (Line card):
- فقط در مدل C9600-SUP-1 پشتیبانی می‌شود.
- 48 پورت 100 مگابیت/1 گیگابیت اترنت بدون مسدودسازی (Nonblocking).
- پشتیبانی از استاندارد رمزنگاری پیشرفته 256 (AES-256) به همراه الگوریتم قدرتمند رمزنگاری MACsec-256 در تراشه UADP 3.0 ASIC1 در دسترس است.
یادداشت‌ها:
- تراشه UADP 3.0 ASIC بخشی از موتور سوپروایزر (Supervisor Engine 1) است.
سازگاری کارت شبکه (Line card)
سوئیچ‌های سری Cisco Catalyst 9600 قابلیت ترکیب و تطبیق طیف گسترده‌ای از کارت‌های شبکه (Line Cards) را برای پشتیبانی از استقرار‌های متعدد در لایه‌های هسته (Core) و توزیع (Distribution) فراهم می‌کنند. کارت‌های شبکه پشتیبانی‌شده در جداول زیر بر اساس شماره قطعه (Part Number) فهرست شده‌اند.
جدول 14. سازگاری کارت‌های لاین (Line card) و حداقل نرم‌افزار مورد نیاز
| شماره محصول | توضیحات | C9600-SUP-1 | C9600X-SUP-2 |
|---|---|---|---|
| C9600X-LC-56YL4C | کارت لاین ترکیبی (Combo line card) سری Cisco Catalyst 9600 56 پورت 50/25/10GE SFP56 4 پورت آپلینک (Uplink) 100/40GE QSFP28 |
پشتیبانی نمی‌شود | 17.13.1 |
| C9600X-LC-32CD | کارت لاین ترکیبی (Combo line card) سری Cisco Catalyst 9600 30 پورت 100/40GE QSFP28 2 پورت 400/200/100/40GE QSFP-DD |
پشتیبانی نمی‌شود | 17.9.1 |
| C9600-LC-40YL4CD | کارت لاین ترکیبی (Combo line card) سری Cisco Catalyst 9600 مدل C9600-LC-40YL4CD 40 پورت 1/10/25GE SFP و 2 پورت آپلینک (Uplink) 40/100GE QSFP |
17.7.1 | 17.7.1 |
| C9600-LC-24C | سری Cisco Catalyst 9600 با 24 پورت 40GE و 12 پورت 100GE | 16.11.1 | 17.7.1 |
| C9600-LC-48YL | سری Cisco Catalyst 9600 با 48 پورت 25GE/10GE/1GE | 16.11.1 | 17.7.1 |
| C9600-LC-48TX | سری Cisco Catalyst 9600 با 48 پورت مسی RJ45 - 10GE/5GE/2.5GE/1GE/100Mbps/10Mbps | 17.1.1 | 17.7.1 |
| C9600-LC-48S | سری Cisco Catalyst 9600 با 48 پورت 1GE | 17.2.1 | پشتیبانی نمی‌شود |
مشخصات کارت شبکه (Line card)
جدول 15. اطلاعات پورت (Port)
|
کارت شبکه (Line card) |
سرعت پورت (Port speed) |
حداکثر تعداد پورت با C9600-SUP-1 |
حداکثر تعداد پورت با C9600X-SUP-2 |
|---|---|---|---|
|
C9600X-LC-56YL4C |
1 گیگابیت اترنت (1 GE) |
موجود نیست (NA) |
83 |
|
25 و 10 گیگابیت اترنت (25, 10 GE) |
موجود نیست (NA) |
2561 |
|
|
50 گیگابیت اترنت (50 GE) |
موجود نیست (NA) |
2561 |
|
|
100 گیگابیت اترنت (100 GE) |
موجود نیست (NA) |
16 |
|
|
C9600X-LC-32CD |
40 گیگابیت اترنت (40 GE) |
موجود نیست (NA) |
128 |
|
100 گیگابیت اترنت (100 GE) |
موجود نیست (NA) |
128 |
|
|
200 گیگابیت اترنت (200 GE) |
موجود نیست (NA) |
8 |
|
|
400 گیگابیت اترنت (400 GE) |
موجود نیست (NA) |
8 |
|
|
C9600-LC-40YL4CD |
1 گیگابیت اترنت (1 GE) |
160 |
83 |
|
25 و 10 گیگابیت اترنت (25, 10 GE) |
192 |
2561 |
|
|
50 گیگابیت اترنت (50 GE) |
موجود نیست (NA) |
2561 |
|
|
100 گیگابیت اترنت (100 GE) |
8 |
16 |
|
|
200 گیگابیت اترنت (200 GE) |
موجود نیست (NA) |
8 |
|
|
400 گیگابیت اترنت (400 GE) |
موجود نیست (NA) |
8 |
|
|
C9600-LC-24C |
40 گیگابیت اترنت (40 GE) |
96 |
96 |
|
100 گیگابیت اترنت (100 GE) |
48 |
96 |
|
|
10 گیگابیت اترنت (10 GE2) |
96 |
96 |
|
|
C9600-LC-48YL |
1 گیگابیت اترنت (1 GE) |
192 |
83 |
|
25 و 10 گیگابیت اترنت (25, 10 GE) |
192 |
192 |
|
|
50 گیگابیت اترنت (50 GE) |
موجود نیست (NA) |
192 |
|
|
C9600-LC-48S |
1 گیگابیت اترنت (1 GE) |
192 |
موجود نیست (NA) |
|
C9600-LC-48TX |
5 گیگابیت، 2.5 گیگابیت، 1 گیگابیت اترنت (5GE, 2.5GE, 1GE) 100 مگابیت، 10 مگابیت (100M, 10M) |
192 |
موجود نیست (NA) |
|
10 گیگابیت اترنت (10 GE) |
192 |
192 |
1 پشتیبانی از Breakout در نقشه راه (Roadmap) موجود است و در زمان عرضه اولیه (FCS) در دسترس نیست.
2 با استفاده از آداپتور CVR.
3 مدل C9600X-SUP-2 تنها از ماژول‌های نوری SFP-1G-SX/LH برای سرعت 1 گیگابیت بر ثانیه پشتیبانی می‌کند. برای جزئیات بیشتر به Cisco TMG Matrix مراجعه کنید. ماتریس Cisco TMG برای جزئیات.
جدول 16. جزئیات توان (Power)
| کارت شبکه (Line card) | حداکثر توان نامی C9600-SUP-1 | حداکثر توان نامی C9600X-SUP-2 |
|---|---|---|
| C9600X-LC-56YL4C | ناموجود (NA) | 420 وات |
| C9600X-LC-32CD | ناموجود (NA) | 420 وات |
| C9600-LC-40YL4CD | 420 وات | 420 وات |
| C9600-LC-24C | 200 وات | 280 وات |
| C9600-LC-48YL | 230 وات | 300 وات |
| C9600-LC-48TX | 315 وات | 315 وات |
| C9600-LC-48S | 160 وات | ناموجود (NA) |
ماژول Cisco Catalyst 9600X-SUP-2 توان بیشتری را برای پشتیبانی از سرعت‌های بالاتر پورت و تراکم (Density) بیشتر فراهم می‌کند.
جدول 17. میانگین زمان بین خرابی‌ها (MTBF)
|
کارت شبکه (Line card) |
میانگین زمان بین خرابی‌ها (MTBF) (ساعت) |
|---|---|
|
C9600X-LC-56YL4C |
580,420 |
|
C9600X-LC-32CD |
580,420 |
|
C9600-LC-40YL4CD |
580,420 |
|
C9600-LC-24C |
710,750 |
|
C9600-LC-48YL |
640,750 |
|
C9600-LC-48TX |
543,000 |
|
C9600-LC-48S |
640,750 |
جدول 18. استانداردها، فناوری‌ها و مشخصات محیطی (Environmental Specifications)
|
ویژگی |
توضیحات |
|---|---|
|
استانداردها |
گیگابیت اترنت: IEEE 802.3z, IEEE 802.3x, IEEE 802.3ab |
|
ابعاد فیزیکی (ارتفاع x عرض x عمق) |
1.7 x 15.0 x 13.41 اینچ (تا صفحه جلویی) (4.32 x 38.1 x 34.06 سانتی‌متر) 1.7 x 15.0 x 15.7 اینچ (تا ضامن) (4.32 x 38.1 x 39.88 سانتی‌متر) |
|
وزن |
C9600X-LC-56YL4C: 3.75 کیلوگرم (8.27 پوند) C9600X-LC-32CD: 3.95 کیلوگرم (8.71 پوند) C9600-LC-40YL4CD: 3.75 کیلوگرم (8.27 پوند) C9600-LC-24C: 3.48 کیلوگرم (7.67 پوند) C9600-LC-48YL: 3.55 کیلوگرم (7.83 پوند) C9600-LC-48TX: 4.03 کیلوگرم (8.88 پوند) C9600-LC-48S: 3.55 کیلوگرم (7.83 پوند) |
|
دمای عملیاتی |
5- تا 45 درجه سانتی‌گراد (23 تا 113 درجه فارنهایت) تا ارتفاع 6000 فوت (1828.8 متر) 5- تا 40 درجه سانتی‌گراد (23 تا 104 درجه فارنهایت) تا ارتفاع 10000 فوت (3048 متر) |
|
دمای نگهداری |
40- تا 75 درجه سانتی‌گراد (40- تا 167 درجه فارنهایت) |
|
رطوبت نسبی، عملیاتی و غیرعملیاتی، بدون میعان |
10% تا 95%، بدون میعان |
|
ارتفاع از سطح دریا |
60- تا 3000 متر (197- تا 9843 فوت) |
ماژول‌های نوری قابل تعویض (Pluggable optics)
فرستنده‌های نوری (Optical transceivers) که با نام اپتیک‌های قابل اتصال (pluggable optics) نیز شناخته می‌شوند، برای کارکرد کارت‌های شبکه (Line Card) فیبر نوری سری Cisco Catalyst 9600 مورد نیاز هستند. کارت‌های شبکه فیبر نوری سری Cisco Catalyst 9600 انواع مختلفی از پورت‌های نوری و سرعت‌ها را ارائه می‌دهند. این کارت‌ها با فرستنده‌های نوری با برند Cisco یا برندهای غیر از Cisco سازگار هستند.
برای کسب اطلاعات دقیق درباره ماژول‌های نوری (Optical Modules) مختلف که توسط هر کارت شبکه (Line Card) پشتیبانی می‌شوند و همچنین حداقل نسخه نرم‌افزار Cisco مورد نیاز برای هر یک از ماژول‌های نوری پشتیبانی‌شده، لطفاً به لینک‌های زیر مراجعه کنید:
سازگاری ماژول‌های نوری (Optics) برای هر کارت شبکه (Line Card) سری Cisco Catalyst 9600:
- C9600X-LC-56YL4C (56 پورت 50/25/10/1GE، 4 پورت 40/100GE)
- C9600X-LC-32CD (30 پورت 100/40GE، 2 پورت 200GE، 2 پورت 400GE)
- C9600-LC-40YL4CD (40 پورت 50/25/10GE، 2 پورت 200GE، 2 پورت 400GE)
- C9600-LC-24C (24 پورت 40GE / 12 پورت 100GE)
- C9600-LC-48YL (48 پورت 50/25GE/10GE/1GE)
- C9600-LC-48S (48 پورت 100M/1GE)
- C9600-LC-48TX (48 پورت مسی RJ45 - بدون رابط‌های نوری)
برای کسب اطلاعات بیشتر درباره ماژول‌های نوری (Pluggable Optics) سیسکو، لطفاً بازدید کنید از فرستنده-گیرنده‌های نوری (Optical Transceivers) و اپتیک‌های منسجم (Coherent Optics).
لایسنسینگ (Licensing)
شما دو گزینه برای لایسنسینگ (Licensing) دارید: لایسنس‌های سوئیچینگ یکپارچه (Unified Switching) یا لایسنس‌های Cisco DNA. جزئیات مربوط به هر مدل لایسنسینگ به شرح زیر است.
لایسنس‌دهی یکپارچه (Unified licensing) با اشتراک شبکه سیسکو (Cisco Networking Subscription)
سوئیچ‌های سری Cisco Catalyst 9600 واجد شرایط دریافت مجوز یکپارچه (Unified Licensing) از طریق اشتراک شبکه سیسکو (Cisco Networking Subscription) هستند و توافق‌نامه سازمانی سیسکو (Cisco Enterprise Agreement).
اشتراک شبکه سیسکو (Cisco Networking Subscription) روشی یکپارچه برای خرید و مدیریت نرم‌افزارهای شبکه، پشتیبانی سخت‌افزاری، خدمات و قابلیت‌های پلتفرم‌های واجد شرایط سیسکو فراهم می‌کند. این اشتراک به مشتریان انعطاف‌پذیری لازم برای موارد زیر را ارائه می‌دهد:
- هم‌راستا کردن تاریخ‌های تمدید با نیازهای تجاری و بودجه‌بندی
- افزودن لایسنس‌ها به اشتراک موجود با حفظ یک تاریخ تمدید مشترک
- ارتقای حقوق لایسنس در طول دوره اشتراک یا در زمان تمدید
- گنجاندن هر دو نوع لایسنس Essentials و Advantage در یک اشتراک واحد
- انتخاب گزینه‌های مدیریت و استقرار لایسنس به صورت ابری (Cloud-based) یا در محل (On-premises)، در صورت پشتیبانی
اشتراک جدید Cisco Networking به همراه لایسنس‌های سوئیچینگ (Switching)، دارای حداقل دوره استاندارد 36 ماهه است.
یک سطح لایسنس سوئیچینگ (Switching License Tier) برای سری Catalyst 9600 موجود است:
- Cisco Switching Advantage
لایسنس Cisco Switching Advantage شامل قابلیت‌های نسخه Essentials بوده و ویژگی‌های پیشرفته‌ای نظیر اتوماسیون (Automation)، تحلیل (Analytics)، بخش‌بندی (Segmentation)، تضمین کیفیت (Assurance)، امنیت (Security)، دید پذیری برنامه (Application Visibility) و قابلیت‌های مدیریت فابریک (Fabric-management) را به آن می‌افزاید.
برای مشاهده لیست کامل ویژگی‌های لایسنس، به بخش زیر مراجعه کنید:ماتریس ویژگی‌های لایسنس سوئیچینگ Cisco (Cisco Switching Licensing Feature Matrix).
پشتیبانی از لایسنس‌دهی یکپارچه (Unified Licensing) برای نسخه‌های زیر در دسترس است: 26.2.1، 17.18.5 و 26.1.3.
مجوزهای Cisco DNA
اشتراک‌های Cisco DNA برای سری Catalyst 9600 در سطح Advantage با دوره‌های 3، 5 یا 7 ساله ارائه می‌شوند. سطح Cisco DNA Advantage با لایسنس Network Advantage مطابقت دارد.
- Cisco DNA Advantageقابلیت‌های پیشرفته تضمین (Assurance)، تحلیل (Analytics)، اتوماسیون مبتنی بر سیاست (Policy-based automation)، بخش‌بندی (Segmentation) و مشاهده‌پذیری برنامه (Application-visibility) را اضافه می‌کند.
به عنوان بخشی از لایسنس Cisco DNA Advantage، سری Catalyst 9600 از سطح لایسنس شبکه دائمی (Perpetual) زیر پشتیبانی می‌کند:
- Network Advantage
Network Advantage قابلیت‌های بنیادی سوئیچینگ لایه 2 (Layer 2) و لایه 3 (Layer 3)، اتوماسیون، دید شبکه (Visibility) و امنیت را به همراه قابلیت‌های پیشرفته مسیریابی (Routing)، بخش‌بندی (Segmentation)، مالتی‌کست (Multicast)، مقیاس‌پذیری (Scale) و امنیت ارائه می‌دهد.
معرفی لایسنسینگ هوشمند (Smart Licensing)
Cisco Smart Licensing یک مدل لایسنس‌دهی منعطف است که روشی آسان‌تر، سریع‌تر و منسجم‌تر برای خرید و مدیریت نرم‌افزار در سراسر سبد محصولات Cisco و سازمان شما فراهم می‌کند. این سیستم امن است و شما کنترل کاملی بر دسترسی کاربران دارید. با استفاده از Smart Licensing از مزایای زیر بهره‌مند می‌شوید:
- فعال‌سازی آسان:سیستم Smart Licensing یک استخر از مجوزهای نرم‌افزاری ایجاد می‌کند که در کل سازمان قابل استفاده است؛ دیگر نیازی به PAKها (کلیدهای فعال‌سازی محصول) نیست.
- مدیریت یکپارچه:پورتال My Cisco Entitlements دید کاملی از تمامی محصولات و خدمات Cisco شما در یک محیط کاربری ساده فراهم می‌کند تا همیشه از دارایی‌ها و میزان استفاده خود مطلع باشید.
- انعطاف‌پذیری در مجوزها:نرم‌افزار شما به سخت‌افزار خاصی محدود (Node-locked) نیست، بنابراین می‌توانید به راحتی از مجوزها استفاده کرده و در صورت نیاز آن‌ها را انتقال دهید.
برای استفاده از Smart Licensing، ابتدا باید یک Smart Account در Cisco Software Central ایجاد کنید (software.cisco.com).
برای مشاهده جزئیات بیشتر در مورد لایسنسینگ (Licensing) سیسکو، به آدرس زیر مراجعه کنید:cisco.com/go/licensingguide.
سوئیچ‌های سری Cisco Catalyst 9600 با سیستم‌عامل Cisco IOS XE نسخه 16.9.2 یا بالاتر اجرا می‌شوند.
مدیریت لایسنس‌ها با استفاده از Smart Accounts
ایجاد حساب‌های هوشمند (Smart Accounts) با استفاده از Cisco Smart Software Manager (SSM) به شما امکان می‌دهد تا تجهیزات و بسته‌های لایسنس (Licensing) را سفارش داده و همچنین لایسنس‌های نرم‌افزاری خود را از طریق یک وب‌سایت متمرکز مدیریت کنید. شما می‌توانید Cisco SSM را برای دریافت هشدارهای روزانه ایمیلی و اطلاع از انقضای لایسنس‌های افزودنی (Add-on Licenses) که قصد تمدید آن‌ها را دارید، تنظیم نمایید.
برای خرید سوئیچ، باید حتماً یک لایسنس (License) افزودنی سفارش دهید. پس از انقضای دوره لایسنس، می‌توانید برای ادامه استفاده، لایسنس افزودنی را تمدید کنید یا آن را غیرفعال کرده و با بارگذاری مجدد (Reload) سوئیچ، به کار خود با قابلیت‌های لایسنس پایه (Base License) ادامه دهید.
هم مجوزهای پایه (Base) و هم مجوزهای افزودنی (Add-on) برای یک دوره ارزیابی 90 روزه در دسترس هستند. مجوز ارزیابی به صورت موقت و بدون نیاز به خرید فعال می‌شود. مجوز ارزیابی منقضی شده را نمی‌توان پس از بارگذاری مجدد (Reload) دوباره فعال کرد.
توجه: شما ملزم به پیاده‌سازی Cisco Catalyst Center نیستید، بلکه تنها کافی است از یکی از بسته‌های فوق استفاده کنید.
ملزومات مهاجرت (Migration)
پلتفرم سوئیچینگ Cisco Catalyst 9000 برای عصر جدید شبکه‌سازی طراحی شده است و با نوآوری‌های ASIC و نرم‌افزاری، شبکه‌ای مبتنی بر هدف (Intent-based network) را ارائه می‌دهد. در خانواده سوئیچینگ Cisco Catalyst 9000، سوئیچ‌های سری Cisco Catalyst 9600 پیشروترین پلتفرم سوئیچینگ ماژولار سیسکو برای لایه‌های هسته (Core) و توزیع (Distribution) در سازمان‌ها هستند که برای معماری مبتنی بر هدف، امنیت، اینترنت اشیاء (IoT) و فضای ابری (Cloud) ساخته شده‌اند.
به زبان ساده، سوئیچ‌های سری Cisco Catalyst 9600 عملکرد (Performance)، کارایی و امنیت (Security) بهتری نسبت به مدل‌های قبلی ارائه می‌دهند.
چرا ارتقا دهیم
مزایای ارتقا به سوئیچ‌های سری Cisco Catalyst 9600
مزایای کلیدی:
- خانواده Cisco Catalyst 9000 برای تحول شبکه شما جهت مدیریت دنیای هیبریدی طراحی شده‌اند؛ دنیایی که در آن محیط کار در هر جایی است، نقاط پایانی (Endpoints) می‌توانند هر چیزی باشند و برنامه‌ها در مکان‌های مختلف میزبانی می‌شوند.
- کاهش هزینه، پیچیدگی و زمان خرابی (Downtime) با استفاده از Cisco Software-Defined Access. سیاست‌ها را خودکار کنید، ایجاد سریع سرویس‌ها را ممکن سازید و بینش‌های زمینه‌ای 360 درجه در سراسر کاربران، دستگاه‌ها و برنامه‌ها به دست آورید. عملکرد شبکه را با تحلیل داده‌های بلادرنگ و تاریخی تضمین کنید تا یاد بگیرید، سازگار شوید و حتی مشکلات را پیش از وقوع شناسایی کنید.
- ایجاد تجربیات بهتر برای مشتریان و کارکنان از طریق عملکرد بالاتر و پشتیبانی بهبودیافته از قابلیت جابه‌جایی (Mobility) و برنامه‌های جدید.
- امنیت پیشرفته سرتاسری (End-to-end) که برای همکاری جهت شناسایی و متوقف کردن تهدیدات، ساده‌سازی پیچیدگی‌های امنیتی، افزایش امنیت کسب‌وکار و بهره‌وری بیشتر تیم IT طراحی شده است.
- خانواده Cisco Catalyst 9000 همچنین اولین سری در این رده است که لایسنس‌های نرم‌افزاری مبتنی بر اشتراک Cisco IOS XE و Cisco Catalyst را ارائه می‌دهد و به مشتریان اجازه می‌دهد ویژگی‌ها و قابلیت‌های مورد نیاز خود را خریداری کنند. با مقایسه Cisco Catalyst 9600 Series با سوئیچ‌های قدیمی‌تر، مزایایی را که هم‌اکنون می‌توانید از آن‌ها بهره‌مند شوید، مشاهده کنید.
منابع برای ارتقاء
منابع طراحی معتبر (Validated Design) و مستندات پیاده‌سازی Cisco
به مستندات طراحی و پیاده‌سازی دسترسی پیدا کنید تا از محصولات Cisco به عنوان بخشی از معماری خود بهره‌مند شوید. طرح‌های اعتبارسنجی‌شده سیسکو (Cisco Validated Designs) به شما کمک می‌کنند تا تجربیات یکپارچه و قابل‌اعتمادی را در تمامی نقاط تماس ارائه دهید.
مقایسه ویژگی‌های سوئیچ‌های سری Cisco Catalyst 9000
مزایای ارتقا از مدل‌های قبلی سوئیچ‌های Catalyst به سوئیچ‌های سری Catalyst 9200، 9300، 9400، 9500 و 9600 را با مقایسه‌های دقیق از ویژگی‌ها و قابلیت‌های (Capabilities) این سوئیچ‌ها بررسی کنید.
مهاجرت از سوئیچ‌های Cisco Catalyst 6500/6800 به سری Cisco Catalyst 9600
با استفاده از این راهنما، سوئیچ‌های سری Cisco Catalyst 9600 را در محیط شبکه سازمانی (Enterprise Networking) مستقر کنید. این راهنما برای برنامه‌ریزان و مهندسان شبکه که با سوئیچ‌های سری Cisco Catalyst 6500 و 6800 آشنایی دارند، تدوین شده است.
اطلاعات سفارش‌گذاری
جدول زیر شامل اطلاعات سفارش‌گذاری برای شاسی، منابع تغذیه (Power Supplies)، موتورهای سوپروایزر (Supervisor Engines)، کارت‌های شبکه (Line Cards) و لوازم جانبی است که معمولاً با سری Cisco Catalyst 9600 استفاده می‌شوند، همچنین شامل لایسنس‌های مدت‌دار Cisco DNA و Cisco Catalyst می‌باشد.
برای مشاهده جزئیات کامل فرآیند سفارش، لطفاً به این بخش مراجعه کنید:راهنمای سفارش سوئیچ‌های Cisco Catalyst 9600 Series.
ما توصیه می‌کنیم برای خرید با یکی از شرکای تجاری Cisco همکاری کنید.
جدول 19. اطلاعات سفارش‌گذاری (Ordering information)
| شماره محصول | توضیحات |
|---|---|
| C9606R | شاسی 6 اسلات Cisco Catalyst 9600 Series |
| C9600-SUP-1 (=) | ماژول سوپروایزر 1 سری Cisco Catalyst 9600 |
| C9600-SUP-1/2 | ماژول سوپروایزر 1 افزونه (Redundant) سری Cisco Catalyst 9600 |
| C9600X-SUP-2 (=) | ماژول سوپروایزر 2 سری Cisco Catalyst 9600 |
| C9600X-SUP-2/2 | ماژول سوپروایزر 2 افزونه (Redundant) سری Cisco Catalyst 9600 |
| C9600-LC-24C (=) | کارت شبکه (Line Card) 24 پورت 40GE/12 پورت 100GE سری Cisco Catalyst 9600 |
| C9600-LC-48YL (=) | کارت شبکه 48 پورت 50/25/10/1GE سری Cisco Catalyst 9600 |
| C9600-LC-48TX (=) | کارت شبکه 48 پورت مسی RJ45 با سرعت 10GE/5GE/2.5GE/1GE/100Mbps/10Mbps سری Cisco Catalyst 9600 |
| C9600-LC-48S (=) | کارت شبکه 48 پورت 1GE سری Cisco Catalyst 9600 |
| C9600-LC-40YL4CD (=) | کارت شبکه ترکیبی (Combo) سری Cisco Catalyst 9600 40 پورت 50/25/10GE SFP56 2 پورت آپلینک 200/100/40QSFP56 2 پورت آپلینک 400/200/100GE QSFP-DD |
| C9600X-LC-56YL4C (=) | کارت شبکه ترکیبی (Combo) سری Cisco Catalyst 9600 56 پورت 50/25/10GE SFP56 4 پورت آپلینک 100/40GE QSFP28 |
| C9600X-LC-32CD (=) | کارت شبکه ترکیبی (Combo) سری Cisco Catalyst 9600 30 پورت 100/40G QSFP28 2 پورت 400/200/100G QSFP-DD |
| C9606-FAN (=) | سینی فن شاسی C9606 سری Cisco Catalyst 9600 |
| C9K-F2-SSD-240GB (=) | حافظه ذخیره‌سازی SSD با ظرفیت 240 گیگابایت سری Cisco Catalyst 9600 |
| C9K-F2-SSD-480GB (=) | حافظه ذخیره‌سازی SSD با ظرفیت 480 گیگابایت سری Cisco Catalyst 9600 |
| C9K-F2-SSD-960GB (=) | حافظه ذخیره‌سازی SSD با ظرفیت 960 گیگابایت سری Cisco Catalyst 9600 |
| لایسنس‌های مدت‌دار نرم‌افزار Cisco DNA | توضیحات |
| C9600-DNA-A | لایسنس اشتراکی Cisco DNA Advantage برای C9600 |
| C9600-DNA-A-3Y | لایسنس اشتراکی Cisco DNA Advantage برای C9600، دوره 3 ساله |
| C9600-DNA-A-5Y | لایسنس اشتراکی Cisco DNA Advantage برای C9600، دوره 5 ساله |
| C9600-DNA-A-7Y | لایسنس اشتراکی Cisco DNA Advantage برای C9600، دوره 7 ساله |
| لایسنس مدت‌دار نرم‌افزار Cisco Catalyst | توضیحات |
| C9600-DNX-A-3Y | لایسنس اشتراکی Catalyst Advantage برای C9600، دوره 3 ساله |
| C9600-DNX-A-5Y | لایسنس اشتراکی Catalyst Advantage برای C9600، دوره 5 ساله |
| C9600-DNX-A-7Y | لایسنس اشتراکی Catalyst Advantage برای C9600، دوره 7 ساله |
| منابع تغذیه (Power Supplies) | توضیحات |
| C9600-PWR-3KWAC (=) | منبع تغذیه 3000 وات AC سری Cisco Catalyst 9600 |
| C9600-PWR-2KWAC (=) | منبع تغذیه 2000 وات AC سری Cisco Catalyst 9600 |
| C9600-PWR-2KWDC (=) | منبع تغذیه 2000 وات DC سری Cisco Catalyst 9600 |
| لوازم جانبی و کیت‌های یدکی | توضیحات |
| C9606-SLOT-BLANK (=) | پنل خالی (Blank) برای اسلات ماژول شاسی سری Cisco Catalyst 9600 |
| C9606-PWR-BLANK (=) | پنل خالی (Blank) برای اسلات منبع تغذیه شاسی سری Cisco Catalyst 9600 |
| CAB-CONSOLE-USB | کابل کنسول 6 فوتی (حدود 1.8 متر) با USB نوع A و mini-B |
| CAB-CONSOLE-RJ45 | کابل کنسول 6 فوتی (حدود 1.8 متر) با RJ45 و DB9F |
| C9606-RACK-KIT= | کیت نصب در رک (Rack Mount) شاسی 6 اسلات سری Cisco Catalyst 9600 |
| C9606-ACC-KIT= | کیت لوازم جانبی شاسی 6 اسلات سری Cisco Catalyst 9600 |
| C9606-SHELF-KIT= | کیت نصب قفسه‌ای (Shelf Install) شاسی 6 اسلات سری Cisco Catalyst 9600 |
| C9606-FB-23-KIT= | کیت جریان هوای جلو به عقب (Front to Back) شاسی 6 اسلات سری Cisco Catalyst 9600 |
پیوست
ایمنی و انطباق (Compliance)
شاسی (Chassis)
بخش زیر شامل اطلاعات ایمنی و انطباق (Compliance) برای شاسی‌های سری Cisco Catalyst 9600 است.
|
ایمنی و گواهینامه‌ها برای شاسی C9606R |
انطباق با استانداردهای EMI و EMC |
|---|---|
|
|
موتور سوپروایزر (Supervisor Engine)
بخش زیر شامل اطلاعات ایمنی و انطباق (Compliance) برای سوپروایزر انجین‌های (Supervisor Engines) سری Cisco Catalyst 9600 است.
| انطباق با استانداردهای EMI و EMC |
|---|
|
کارت‌های شبکه (Line cards)
بخش زیر شامل اطلاعات ایمنی و انطباق (Compliance) برای کارت‌های شبکه (Line Cards) سری Cisco Catalyst 9600 است.
|
شرایط ایمنی و گواهینامه‌ها |
انتشار الکترومغناطیسی (Electromagnetic emissions) |
|---|---|
|
|
مدیریت و استانداردهای صنعت (Industry standards)
بخش زیر شامل پشتیبانی از مدیریت و استانداردها برای سری Cisco Catalyst 9600 است.
| پایگاه اطلاعات مدیریت (MIB) برای SNMP | استانداردها |
|---|---|
|
|
مستندات و پشتیبانی (Support)
- وایت پیپر معماری سوئیچ‌های سری Cisco Catalyst 9600
- راهنمای نصب سخت‌افزار سوئیچ‌های سری Cisco Catalyst 9600
- راهنمای سفارش‌گذاری سوئیچ‌های سری Cisco Catalyst 9600
- ماتریس اشتراک نرم‌افزاری شبکه‌های سازمانی (Enterprise Networks) برای سوئیچینگ
- مهاجرت از سوئیچ‌های Cisco Catalyst 6500/6800 به سری 9600 (PDF)
- مزایای ارتقا به سوئیچ‌های Cisco Catalyst 9000 و مقایسه ویژگی‌ها
- ماشین‌حساب توان (Power Calculator) سیسکو
- صفحه اصلی پشتیبانی سیسکو برای سوئیچ Cisco Catalyst 9606R
- داستان‌های موفقیت مشتریان در حوزه شبکه
| مدل | C9606R |
| دسته | Catalyst 9600 Series Switch |
| زیردسته | Catalyst 9600 Series Chassis |
| توضیحات | Cisco Catalyst 9600 Series 6 Slot Chassis |
| قیمت | 13,936.54 دلار |
| آخرین بروزرسانی | دوشنبه ۱۰ آبان ۱۴۰۰ |
