کنترلر وایرلس C9800-80-K9 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: C9800-80-K9
-
توضیحات: Cisco Catalyst 9800-80 Wireless Controller
-
قیمت: 86,430.00 دلارآخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
کنترلر وایرلس Cisco Catalyst 9800-80 یک راهکار شبکه ماژولار و با کارایی بالا (High-performance) است که برای پاسخگویی به نیازهای سازمان‌های بزرگ و محیط‌های دانشگاهی طراحی شده است. این محصول که بر پایه سیستم‌عامل قدرتمند Cisco IOS XE ساخته شده، برای پشتیبانی از شبکه‌سازی مبتنی بر قصد (Intent-based networking) مهندسی شده و به‌طور یکپارچه با Cisco DNA ادغام می‌شود. این کنترلر با تمرکز بر سه رکن اصلی شامل در دسترس بودن همیشگی (Always-on availability)، امنیت پیشرفته (Advanced security) و استقرار منعطف (Flexible deployment)، زیرساختی قابل‌اطمینان برای زیرساخت‌های وایرلس در حال تحول فراهم می‌کند.
معماری 9800-80 باز و قابل برنامه‌ریزی (Programmable) است که به تیم‌های فناوری اطلاعات اجازه می‌دهد با بهره‌گیری از اتوماسیون و تحلیل‌های عمیق (Deep Analytics)، عملیات شبکه را ساده‌سازی کنند. این محصول برای تسهیل گذار به استانداردهای مدرن مانند Wi-Fi 6 طراحی شده است تا اطمینان حاصل شود که سازمان‌ها می‌توانند ضمن کاهش پیچیدگی‌های معمول در مدیریت شبکه‌های بی‌سیم در مقیاس بزرگ، عملکرد و ظرفیت (Capacity) بالایی را حفظ کنند.
نمای کلی محصول
دستگاه Cisco Catalyst 9800-80 یک کنترلر ماژولار است که مقیاس‌پذیری (Scalability) قابل‌توجهی را ارائه می‌دهد و از حداکثر 6,000 اکسس پوینت (Access Point) و 64,000 کلاینت پشتیبانی می‌کند. این دستگاه دارای گزینه‌های انعطاف‌پذیر برای آپلینک (Uplink) است که شامل آپلینک‌های ماژولار 100 گیگابیت اترنت (100 Gigabit Ethernet) اختیاری می‌شود و امکان برقراری اتصال پرسرعت متناسب با نیازهای خاص کسب‌وکار را فراهم می‌آورد. این دستگاه در فرم فاکتور 2RU طراحی شده و شامل منابع تغذیه (Power Supply) ماژولار با قابلیت تعویض در حین کار (Hot-swappable) و افزونه (Redundant) (AC یا DC) است تا تداوم عملیات در حین نگهداری یا خرابی‌های سخت‌افزاری تضمین شود.
علاوه بر قابلیت‌های فیزیکی، این کنترلر به ویژگی‌های نرم‌افزاری پیشرفته‌ای مانند ارتقای نرم‌افزار در حین سرویس (ISSU) مجهز شده است که امکان به‌روزرسانی بدون ایجاد وقفه در ترافیک یا نشست‌های (Sessions) کلاینت را فراهم می‌کند. این دستگاه همچنین از حالت‌های مختلف استقرار (Deployment) از جمله متمرکز، Cisco FlexConnect و Fabric Wireless (SD-Access) پشتیبانی می‌کند. مدیریت این کنترلر بسیار منعطف بوده و از Cisco DNA Center، Cisco Prime Infrastructure، رابط کاربری وب (WebUI) یکپارچه و رابط‌های برنامه‌نویسی (APIs) استاندارد و باز برای یکپارچه‌سازی با محصولات سایر شرکت‌ها پشتیبانی می‌نماید.
ویژگی‌ها و مزایا
- قابلیت اطمینان (Reliability) همیشگی:دارای قابلیت سوئیچینگ وضعیت‌دار (SSO) با پشتیبانی فعال/آماده‌به‌کار 1:1 و افزونگی (Redundancy) N+1، به همراه قابلیت‌های Hot Patching و ISSU برای ارتقای نرم‌افزاری بدون قطعی (Zero-downtime).
- امنیت پیشرفته:شامل تدابیر امنیتی داخلی نظیر Secure Boot، امضای تصویر (Image Signing) و اصالت‌سنجی سخت‌افزاری، که با تحلیل ترافیک رمزنگاری‌شده (ETA) و سیستم پیشگیری از نفوذ بی‌سیم سیسکو (WIPS) تکمیل می‌شود.
- برنامه‌پذیری و اتوماسیون:ساخته‌شده بر پایه Cisco IOS XE، که از تله‌متری مبتنی بر مدل و رابط‌های برنامه‌نویسی باز (NETCONF/YANG) برای خودکارسازی عملیات شبکه از روز صفر تا روز N پشتیبانی می‌کند.
- اتصال با کارایی بالا:ارائه پورت‌های ثابت 10G/1G و پشتیبانی از آپلینک‌های ماژولار برای فرستنده-گیرنده‌های 10G، 40G و 100G.
- تحلیل هوشمند:ارائه داشبورد آمادگی برای Wi-Fi 6 و معیارهای عملکردی دقیق برای کمک به تیم‌های فناوری اطلاعات جهت بهینه‌سازی ظرفیت شبکه و عیب‌یابی کارآمد.
- شبکه‌سازی تعریف‌شده توسط کاربر (User-Defined Networking):امکان اعطای کنترل پارتیشن‌های شبکه بی‌سیم به کاربران نهایی توسط تیم IT، که باعث افزایش امنیت و شخصی‌سازی در محیط‌هایی مانند خوابگاه‌ها یا بیمارستان‌ها می‌شود.
- قابلیت مشاهده برنامه‌ها (Application Visibility):استفاده از تشخیص برنامه‌های مبتنی بر شبکه نسل جدید (NBAR2) برای شناسایی و نظارت بر بیش از 1400 برنامه، جهت تضمین کیفیت خدمات (QoS) برای ترافیک‌های حیاتی کسب‌وکار.
- لایسنس‌دهی منعطف:عملکرد از طریق Cisco Smart Licensing، با پشتیبانی از سطوح اشتراک Cisco DNA Essentials و Advantage، که محافظت از سرمایه‌گذاری در بلندمدت را تضمین می‌کند.
نمای کلی محصول

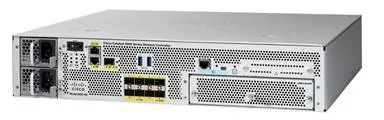

کنترلر وایرلس Cisco Catalyst 9800-80
کنترلرهای وایرلس سری Cisco Catalyst 9800 که از پایه برای شبکه‌سازی مبتنی بر قصد (Intent-based Networking) و Cisco DNA طراحی شده‌اند، بر پایه سیستم‌عامل Cisco IOS XE بوده و با ادغام برتری در حوزه فرکانس رادیویی (RF) اکسس پوینت‌های Cisco Aironet، تجربه‌ای بی‌نظیر از شبکه بی‌سیم را برای سازمان در حال رشد و تحول شما فراهم می‌کنند. سری 9800 بر پایه یک معماری باز و قابل برنامه‌ریزی (Programmable) با امنیت داخلی، تله‌متری جریانی (Streaming Telemetry) و تحلیل‌های پیشرفته (Rich Analytics) ساخته شده است.
کنترلرهای وایرلس سری Cisco Catalyst 9800 بر پایه سه رکن اصلی تعالی شبکه یعنی همیشه روشن بودن (Always on)، امنیت (Secure) و قابلیت استقرار در هر مکان (Deployed anywhere) ساخته شده‌اند که با ارائه بهترین تجربه وایرلس بدون هیچ‌گونه مصالحه و در عین حال صرفه‌جویی در زمان و هزینه، شبکه را تقویت می‌کنند.
Cisco Catalyst 9800-80 یک کنترلر وایرلس (Wireless Controller) ماژولار با قابلیت افزودن آپلینک‌های 100 گیگابیت اترنت (100G) و به‌روزرسانی‌های نرم‌افزاری بدون وقفه (Seamless) برای سازمان‌ها و محیط‌های دانشگاهی بزرگ است. این دستگاه با قابلیت‌های غنی و آمادگی کامل برای محیط‌های سازمانی، زیرساخت لازم برای عملیات‌های حیاتی کسب‌وکار شما را فراهم کرده و تجربه نهایی مشتریان را متحول می‌کند:
● دسترسی‌پذیری بالا (High Availability) و به‌روزرسانی‌های نرم‌افزاری یکپارچه که توسط قابلیت hot patching امکان‌پذیر شده است، کلاینت‌ها و سرویس‌های شما را حفظ می‌کندهمیشه روشندر رویدادهای برنامه‌ریزی‌شده و برنامه‌ریزی‌نشده.
● تأمین امنیت هوا، دستگاه‌ها و کاربران با Cisco Catalyst 9800-80. زیرساخت بی‌سیم با استفاده از تحلیل ترافیک رمزنگاری‌شده سیسکو (Cisco Encrypted Traffic Analytics یا ETA) و دسترسی نرم‌افزار-محور (SD-Access) به قدرتمندترین خط دفاعی اول تبدیل می‌شود. این کنترلر دارای امنیت داخلی شامل بوت امن (Secure Boot)، دفاع در زمان اجرا (Runtime Defenses)، امضای تصویر (Image Signing)، تأیید یکپارچگی (Integrity Verification) و اصالت سخت‌افزاری (Hardware Authenticity) است.
● سوئیچ 9800-80 که بر پایه یک سیستم‌عامل ماژولار ساخته شده است، دارای APIهای باز و قابل برنامه‌ریزی است که امکاناتوماسیون (Automation)عملیات شبکه از روز صفر تا روز N را فراهم می‌کند. تله‌متری (Telemetry) جریانی مبتنی بر مدل، بینش‌های عمیقی را در موردسلامت شبکه و کلاینت‌های شما ارائه می‌دهد.
● قابلیت Cisco User Defined Network که در Cisco DNA Center ارائه شده است، به تیم‌های فناوری اطلاعات اجازه می‌دهد تا به کاربران نهایی امکان مدیریت بخش اختصاصی شبکه بی‌سیم خود را در یک شبکه اشتراکی بدهند. کاربران نهایی می‌توانند دستگاه‌های خود را از راه دور و به صورت ایمن در این شبکه مستقر کنند. این قابلیت که برای خوابگاه‌های دانشگاهی یا اقامت‌های طولانی‌مدت در بیمارستان ایده‌آل است، امنیت و کنترل دستگاه را برای هر کاربر فراهم کرده و به آن‌ها اجازه می‌دهد تا تعیین کنند چه کسی می‌تواند به شبکه آن‌ها متصل شود.
● داشبورد آمادگی Wi-Fi 6 یک داشبورد جدید در منوی Assurance در Cisco DNA Center است.
● با استفاده از قابلیت Cisco In Service Software Upgrade (ISSU)، زمان از دسترس خارج شدن شبکه (Downtime) در حین به‌روزرسانی یا ارتقای نرم‌افزار به خاطره‌ها پیوسته است.
ویژگی‌ها
جدول 1. ویژگی‌های کلیدی
شاخص | مقدار |
حداکثر تعداد اکسس پوینت‌ها (Access Points) | تا 6000 |
حداکثر تعداد کلاینت‌ها | 64,000 |
حداکثر توان عملیاتی (Throughput) | تا 80 گیگابیت بر ثانیه (Gbps) |
حداکثر تعداد WLANها | 4096 |
حداکثر تعداد VLANها | 4096 |
حداکثر تعداد تگ‌های سایت (Site Tags) | 6000 |
حداکثر تعداد Flex APها در هر سایت | 100 |
حداکثر تعداد تگ‌های خط‌مشی (Policy Tags) | 6000 |
حداکثر تعداد تگ‌های رادیویی (RF Tags) | 6000 |
حداکثر تعداد پروفایل‌های رادیویی (RF Profiles) | 12000 |
حداکثر تعداد پروفایل‌های خط‌مشی (Policy Profiles) | 1000 |
حداکثر تعداد پروفایل‌های Flex | 6000 |
لینک‌های بالادستی (Uplinks) ثابت | 8 عدد 10G یا 6 عدد 10G به همراه 2 عدد 1G از نوع SFP+/SFP |
لینک‌های بالادستی (Uplinks) ماژولار (اختیاری) | ماژول‌های لینک بالادستی پشتیبانی شده عبارتند از: ● C9800-18X1GE(=) ● C9800-10X10GE(=) ● C9800-1X40GE(=) ● C9800-2X40GE(=) ● C9800-1X100GE(=) ماژول‌های لینک بالادستی قابلیت تعویض در حین کار (Hot-swappable) را دارند. پشتیبانی از فرستنده-گیرنده‌های (Transceivers) 10G، 40G و 100G از نوع QSFP |
منبع تغذیه افزونه (Redundant) | منبع تغذیه AC یا DC |
حداکثر توان مصرفی با ماژول‌ها | 600 وات |
حالت‌های استقرار (Deployment) | متمرکز، Cisco FlexConnect و Fabric Wireless (SD-Access) |
فرم فاکتور (Form Factor) | 2 یونیت رک (2RU) |
مجوز (License) | پشتیبانی از Smart License |
سیستم عامل | Cisco IOS XE |
مدیریت | Cisco DNA Center، Cisco Prime Infrastructure، رابط کاربری وب (WebUI) یکپارچه و شخص ثالث (APIهای استانداردهای باز)* |
قابلیت همکاری (Interoperability) | کنترلرهای مبتنی بر AireOS* |
موتور خط‌مشی (Policy Engine) | Cisco Identity Services Engine (ISE)* |
پلتفرم مکان‌یابی | Cisco Connected Mobile Experiences (CMX)/Cisco Spaces* |
اکسس پوینت‌ها | اکسس پوینت‌های Aironet 802.11ac Wave 1 و Wave 2، اکسس پوینت‌های Cisco Catalyst 9100 802.11ax |
همیشه روشن (Always on)
به‌روزرسانی‌های نرم‌افزاری یکپارچه (Seamless)، امکان رفع سریع‌تر مشکلات حیاتی، معرفی نقاط دسترسی (Access Points) جدید بدون قطعی (Zero Downtime) و ارتقاهای نرم‌افزاری منعطف را فراهم می‌کنند. قابلیت سوئیچینگ وضعیت‌دار (Stateful Switchover یا SSO) با افزونگی (Redundancy) فعال/آماده‌به‌کار 1:1 و N+1، شبکه، سرویس‌ها و کلاینت‌های شما را حتی در رویدادهای پیش‌بینی‌نشده، همواره فعال نگه می‌دارد. سیستم پیشرفته پیشگیری از نفوذ بی‌سیم سیسکو (Cisco aWIPS)، یک راهکار امنیتی کامل برای شبکه‌های بی‌سیم است که از زیرساخت Cisco Unified Access برای شناسایی، مکان‌یابی، کاهش اثرات و مهار تهدیدات و تجهیزات غیرمجاز (Rogues) در شبکه‌های کابلی و بی‌سیم استفاده می‌کند.
امن (Secure)
با استفاده از Cisco Catalyst 9800-80 Wireless Controller، امنیت هوا (Air)، دستگاه‌ها و کاربران را تأمین کنید. زیرساخت بی‌سیم با بهره‌گیری از ETA و SD-Access به قدرتمندترین خط دفاعی اول تبدیل می‌شود. این کنترلر (Controller) دارای امنیت داخلی شامل: Secure Boot، دفاع‌های زمان اجرا (Runtime defenses)، امضای تصویر (Image signing)، تأیید یکپارچگی (Integrity verification) و اصالت سخت‌افزار (Hardware authenticity) است.
باز و قابل برنامه‌ریزی (Programmable)
این کنترلر بر پایه سیستم‌عامل Cisco IOS XE ساخته شده است که مجموعه‌ای غنی از رابط‌های برنامه‌نویسی (API) مبتنی بر استانداردهای باز و تله‌متری (Telemetry) مدل‌محور را ارائه می‌دهد و راهکاری آسان برای خودکارسازی عملیات شبکه از روز صفر (day-0) تا روز N فراهم می‌کند.
جزئیات
ابعاد فیزیکی (Physical dimensions)
جدول 2. ابعاد فیزیکی
ابعاد | مقدار |
عرض | 17.3 اینچ (43.94 سانتی‌متر) |
عمق | 20.5 اینچ (52.07 سانتی‌متر) |
ارتفاع | 3.47 اینچ (8.81 سانتی‌متر) |
وزن | 31.5 پوند (14.29 کیلوگرم) |

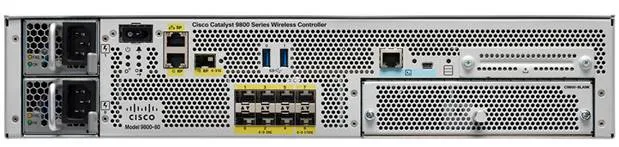

پنل جلویی
پنل جلویی

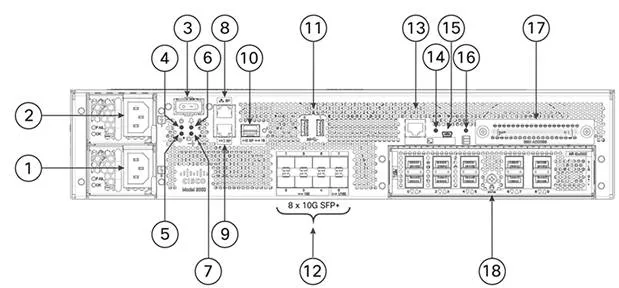

اجزای پنل جلویی
پورت‌های 10G/1G
جدول 3. توضیحات اجزای پنل جلویی
برچسب | قطعه |
1 | منبع تغذیه (PEM 0) |
2 | منبع تغذیه (PEM 1) |
3 | سوئیچ برق (PWR) |
4 | PWR: چراغ وضعیت برق (Power LED) |
5 | SYS: چراغ وضعیت سیستم (System LED) |
6 | ALM: چراغ هشدار (Alarm LED) |
7 | HA: چراغ دسترسی‌پذیری بالا (High-availability LED) |
8 | SP: پورت مدیریت اترنت RJ-45 10/100/1000 |
9 | RP: پورت اترنت افزونه (Redundancy) RJ-45 10/100/1000 |
10 | RP: پورت 1G SFP (تنها ماژول‌های SFP پشتیبانی شده در پورت RP عبارتند از GLC-SX-MMD و GLC-LH-SMD) |
11 | پورت‌های USB 0 و 1 |
12 | ثابت: 6 پورت 10G و 2 پورت 1G یا 8 پورت 10G |
13 | CON: پورت کنسول سازگار با RJ-45 |
14 | LINK: چراغ وضعیت اتصال کانکتور RJ-45 |
15 | CON: پورت کنسول Mini USB |
16 | SSD: چراغ فعالیت حافظه SSD |
17 | دسترسی به SSD |
18 | آپلینک ماژولار |
پورت‌ها
جدول 4. پورت‌ها و کاربردهای آن‌ها
پورت | کاربرد |
1 عدد پورت کنسول RJ-45 | پورت کنسول برای مدیریت خارج از باند (Out-of-band Management) |
1 عدد پورت کنسول USB 3.0 | پورت کنسول برای مدیریت خارج از باند (Out-of-band Management) |
2 عدد پورت USB 3.0 | پورت‌های USB 3.0 برای اتصال حافظه خارجی |
1 عدد پورت مدیریت RJ-45 | پورت مدیریت برای مدیریت خارج از باند (Out-of-band Management)؛ همچنین به عنوان پورت سرویس شناخته می‌شود. |
1 عدد پورت افزونگی (Redundancy) RJ-45 | پورت افزونگی مورد استفاده برای SSO |
1 عدد پورت افزونگی (Redundancy) گیگابیت اترنت SFP | ● پورت افزونگی مورد استفاده برای SSO؛ سازگار با SFPهای پشتیبانی شده توسط Cisco (مدل‌های GLC-LH-SMD و GLC-SX-MMD) برای پورت RP |
آپلینک ثابت: پورت‌های 10G SFP+/1G SFP | این پورت‌ها آپلینک‌های ثابت هستند که می‌توانند به صورت 8 پورت 10G SFP+ یا 6 پورت 10G به همراه 2 پورت 1G استفاده شوند |
آپلینک ماژولار | ماژول‌های آپلینک پشتیبانی شده عبارتند از: ● C9800-18X1GE(=) ● C9800-10X10GE(=) ● C9800-1X40GE(=) ● C9800-2X40GE(=) ● C9800-1X100GE(=) ماژول‌های آپلینک قابلیت تعویض در حین کار (Hot-swappable) را دارند. پشتیبانی از فرستنده-گیرنده‌های (Transceivers) 10G، 40G و 100G QSFP |
نشانگرهای LED پنل جلویی
جدول 5. نشانگرهای LED پنل جلویی
LED | رنگ | عملکرد |
توان (Power) PWR | سبز | سبز در صورتی که تمام ریل‌های توان در محدوده مشخصات (Spec) باشند |
وضعیت (STATUS) SYS | سبز | روشن: بوت IOS کامل شده است چشمک‌زن: بوت IOS در حال انجام است |
کهربایی | روشن: کرش سیستم چشمک‌زن: شکست در بوت امن (Secure boot) خاموش: بوت ROMMON | |
هشدار (ALARM) ALM | سبز | روشن: بوت ROMMON کامل شده است چشمک‌زن: ارتقای سیستم در حال انجام است |
کهربایی | روشن: بوت ROMMON و بوت سیستم چشمک‌زن: خطای دما و شکست در بوت امن | |
دسترسی‌پذیری بالا (HIGH AVAILABILITY) HA | سبز | روشن: HA فعال چشمک‌زن: HA در حالت آماده‌به‌کار (Standby) گرم |
کهربایی | چشمک‌زن آرام: بوت شده با HA در حالت آماده‌به‌کار سرد چشمک‌زن سریع: نگهداری HA | |
فعال‌سازی کنسول USB EN | سبز | هنگامی که LED روشن است، کنسول USB فعال است (کنسول RJ-45 غیرفعال است) |
رابط 10/100/1000 RJ45 لینک (LINK) | سبز | سبز ثابت نشان‌دهنده برقراری لینک است |
رابط 10/100/1000 RJ45 فعالیت (ACTIVITY) | سبز | سبز چشمک‌زن نشان‌دهنده فعالیت است |
فعالیت SSD SSD | سبز | نشان‌دهنده استفاده فعال از حافظه SSD هارد دیسک در دستگاه |

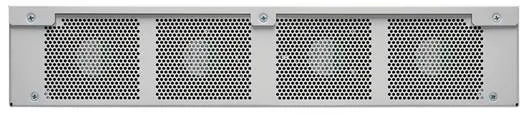

پنل پشتی
پنل پشتی
● این شاسی دارای جریان هوای از جلو به عقب (front-to-rear airflow) است.
● چهار فن داخلی، هوای خنک را از قسمت جلوی شاسی به داخل کشیده و با عبور از روی قطعات داخلی، دمای عملیاتی مناسب را حفظ می‌کنند.
● فن‌ها در قسمت پشتی شاسی (Chassis) قرار گرفته‌اند.
● فن‌ها از راست به چپ، از 0 تا 3 شماره‌گذاری شده‌اند.
توان (Power)
کنترلر 9800-80 به همراه واحدهای منبع تغذیه (Power Supply) افزونه، بسته به انتخاب مشتری به صورت AC یا DC عرضه می‌شود.
ماژول ورودی برق (PEM) توان پشتیبان (Redundant) را برای سیستم فراهم می‌کند و مدل 9800-80 می‌تواند به‌صورت مداوم تنها با یک PEM نصب‌شده کار کند. این ماژول‌های PEM قابلیت تعویض در حین کار (Hot-swappable) را دارند و تعویض یک PEM بدون ایجاد وقفه در برق‌رسانی به سیستم امکان‌پذیر است. تمامی اتصالات خارجی به ماژول‌های PEM از طریق پنل پشتی شاسی (Chassis) برقرار می‌شود و فرآیند خارج کردن یا نصب آن‌ها نیز از قسمت پشت دستگاه انجام می‌گیرد. کلید اصلی برق دستگاه مستقیماً در کنار ماژول‌های PEM در قسمت پشت شاسی قرار دارد.
جدول 6. گزینه‌های منبع تغذیه (Power supply)
وضعیت منبع تغذیه (Power supply) | وضعیت چراغ LED سبز (سالم) | وضعیت چراغ LED کهربایی (خطا) |
عدم وجود برق AC در تمامی منابع تغذیه | خاموش | خاموش |
خرابی منبع تغذیه (شامل ولتاژ بیش از حد، جریان بیش از حد، دمای بیش از حد و خرابی فن) | خاموش | قرمز برای خرابی منبع تغذیه کهربایی برای خرابی فن |
رویدادهای هشدار منبع تغذیه که در آن منبع تغذیه به کار خود ادامه می‌دهد (دمای بالا، توان بالا و سرعت پایین فن) | خاموش | چشمک‌زن با فرکانس 1 هرتز |
توجه: افزونگی (Redundancy) با استفاده از انواع یکسان منبع تغذیه (Power Supply) پشتیبانی می‌شود.
ماژول‌های SFP پشتیبانی‌شده
● تمامی پورت‌های 1G، 10G، 40G و 100G می‌توانند به صورت مستقل پیکربندی شوند.
● قابلیت جای‌گذاری و برداشتن آنلاین (OIR) برای ماژول‌های SFP، SFP+ و QSFP.
● ماژول‌ها قابلیت تعویض در حین کار (Hot-swappable) را دارند.
جدول 7. ماژول‌های SFP پشتیبانی‌شده
نوع | ماژول‌های پشتیبانی‌شده |
Small Form-Factor Pluggable (SFP) | GLC-BX-D |
GLC-BX-U | |
GLC-EX-SMD | |
GLC-LH-SMD | |
GLC-SX-MMD | |
GLC-ZX-SMD | |
GLC-TE | |
Enhanced SFP (SFP+) | SFP-10G-AOC1M |
SFP-10G-AOC2M | |
SFP-10G-AOC3M | |
SFP-10G-AOC5M | |
SFP-10G-AOC7M | |
SFP-10G-AOC10M | |
SFP-10G-SR | |
SFP-10G-SR-S | |
SFP-10G-SR-X | |
SFP-10G-LR | |
SFP-10G-LRM | |
SFP-10G-LR-X | |
SFP-10G-ER | |
SFP-10G-ZR | |
SFP-H10GB-CU1M | |
SFP-H10GB-CU1.5M | |
SFP-H10GB-CU2M | |
SFP-H10GB-CU2.5M | |
SFP-H10GB-CU3M | |
SFP-H10GB-CU5M | |
SFP-H10GB-ACU7M | |
SFP-H10GB-ACU10M | |
DWDM-SFP10G-30.33 - DWDM-SFP10G-61.41 | |
Quad SFP (QSFP) | QSFP-40G-SR4 |
QSFP-40G-LR4 | |
QSFP-40GE-LR4 | |
QSFP-40G-ER4 | |
QSFP-40G-SR4-S | |
QSFP-40G-LR4-S | |
QSFP-40G-SR-BD | |
QSFP-40G-BD-RX | |
QSFP-100G-SR4-S | |
QSFP-100G-LR4-S |
مزایا
سیستم‌عامل Cisco IOS XE از طریق اتوماسیون شبکه، پارادایم کاملاً جدیدی را در پیکربندی (Configuration)، عملیات و نظارت بر شبکه ایجاد می‌کند. راهکار اتوماسیون سیسکو، باز (Open)، مبتنی بر استانداردها و در کل چرخه حیات یک دستگاه شبکه، قابل توسعه (Extensible) است. مکانیزم‌های متنوعی که منجر به اتوماسیون شبکه می‌شوند، در ادامه بر اساس چرخه حیات دستگاه تشریح شده‌اند.
● تأمین خودکار تجهیزات (Automated device provisioning):این قابلیت امکان خودکارسازی فرآیند ارتقای ایمیج‌های نرم‌افزاری و نصب فایل‌های پیکربندی بر روی اکسس پوینت‌های Cisco را در زمان اولین استقرار در شبکه فراهم می‌کند. Cisco راهکارهای آماده‌ای مانند Plug and Play (PnP) ارائه می‌دهد که استقراری آسان و خودکار را ممکن می‌سازد.
● پیکربندی مبتنی بر API:کنترلرهای بی‌سیم مدرن مانند Cisco Catalyst 9800-80 Wireless Controller از طیف گسترده‌ای از قابلیت‌های اتوماسیون پشتیبانی می‌کنند و APIهای باز و قدرتمندی را از طریق پروتکل پیکربندی شبکه (NETCONF) با استفاده از مدل‌های داده YANG برای ابزارهای خارجی، اعم از آماده (off-the-shelf) و سفارشی‌سازی شده، جهت تأمین خودکار منابع شبکه فراهم می‌آورند.
● دید دقیق (Granular visibility):تله‌متری مبتنی بر مدل (Model-driven telemetry) مکانیزمی را برای ارسال جریان داده از کنترلر وایرلس به یک مقصد فراهم می‌کند. داده‌هایی که باید ارسال شوند، از طریق اشتراک در یک مجموعه داده در مدل YANG هدایت می‌شوند. مجموعه داده مشترک شده در فواصل زمانی پیکربندی‌شده به مقصد ارسال می‌گردد. علاوه بر این، Cisco IOS XE مدل ارسال (Push model) را فعال می‌کند که امکان نظارت بر شبکه را به صورت تقریباً آنی (Near-real-time) فراهم کرده و منجر به شناسایی و رفع سریع خرابی‌ها می‌شود.
● ارتقاء و وصله‌گذاری (Patching) نرم‌افزاری بدون وقفه:برای افزایش تاب‌آوری سیستم‌عامل (OS Resilience)، سیستم‌عامل Cisco IOS XE از قابلیت وصله‌گذاری پشتیبانی می‌کند که امکان رفع باگ‌های حیاتی و آسیب‌پذیری‌های امنیتی را در فواصل بین انتشار نسخه‌های نگهداری (Maintenance Releases) فراهم می‌سازد. این پشتیبانی به مشتریان اجازه می‌دهد بدون نیاز به انتظار برای انتشار نسخه نگهداری بعدی، وصله‌ها را اعمال کنند.
همیشه روشن (Always on)
● دسترسی‌پذیری بالا (High Availability):سوئیچینگ وضعیت‌دار (Stateful Switchover) با پشتیبانی از حالت آماده‌به‌کار فعال 1:1 و افزونگی (Redundancy) N+1، شبکه، سرویس‌ها و کلاینت‌های شما را حتی در رویدادهای پیش‌بینی‌نشده، همواره فعال نگه می‌دارد.
● ارتقاهای نگهداری نرم‌افزار (SMU) با قابلیت وصله‌گذاری داغ (Hot Patching):وصله‌گذاری (Patching) امکان نصب وصله‌ها جهت رفع باگ‌ها را بدون از دسترس خارج کردن کل شبکه فراهم می‌کند و نیاز به تایید مجدد کل ایمیج نرم‌افزاری را از بین می‌برد. SMU بسته‌ای است که برای ارائه اصلاحیه یا رفع مشکلات امنیتی بر روی یک ایمیج منتشر شده نصب می‌شود. SMUها به شما این امکان را می‌دهند که مشکلات شبکه را به سرعت برطرف کرده و زمان و دامنه تست‌های مورد نیاز را کاهش دهید. پلتفرم Cisco IOS XE به صورت داخلی سازگاری SMU را اعتبارسنجی کرده و اجازه نصب SMUهای ناسازگار را نمی‌دهد. تمامی SMUها در نسخه‌های بعدی نگهداری نرم‌افزار Cisco IOS XE ادغام می‌شوند.
● ارتقای هوشمند و مرحله‌ای اکسس پوینت‌ها (Access Point) و ارتقای یکپارچه در چندین سایت:کنترلر وایرلس Cisco Catalyst 9800-80 به قابلیت ارتقای هوشمند و مرحله‌ای اکسس پوینت‌ها مجهز شده است تا عملیات شبکه را ساده‌تر کند. اکنون ارتقای چندین سایت می‌تواند به صورت مرحله‌ای انجام شود و اکسس پوینت‌ها بدون نیاز به راه‌اندازی مجدد کل شبکه، به صورت هوشمند ارتقا یابند.
● پایش آماده‌به‌کار (Standby) در کنترلرهای وایرلس Cisco Catalyst 9800 در حالت دسترسی بالا (High-Availability)، امکان نظارت بر سلامت سیستم را بر روی یک کنترلر آماده‌به‌کار در یک جفت دسترسی بالا، با استفاده از رابط‌های برنامه‌نویسی (NETCONF/YANG, RESTCONF) و دستورات CLI بدون نیاز به عبور از کنترلر فعال فراهم می‌کند. برای جزئیات بیشتر به مستندات فنی مراجعه کنید.
● ارتقای نرم‌افزار در حین سرویس (ISSU):قابلیت ISSU یک ارتقا/به‌روزرسانی کامل ایمیج (Image) بدون قطعی (Downtime) است، در حالی که شبکه همچنان فعال است. ایمیج نرم‌افزار یا یک وصله (Patch) در حالی روی کنترلر وایرلس بارگذاری می‌شود که انتقال ترافیک بدون وقفه ادامه دارد. تمامی نشست‌های اکسس پوینت (Access Point) و کلاینت‌ها در طول فرآیند ارتقا حفظ می‌شوند.
تنها با یک کلیک، شبکه شما به‌طور خودکار به جدیدترین نرم‌افزار ارتقا می‌یابد. کنترلر پشتیبان 9800 شما، نرم‌افزار جدید را که از طریق کنترلر فعال 9800 ارسال شده است، دریافت می‌کند. کنترلر پشتیبان 9800 فعال شده و مدیریت شبکه شما را بر عهده می‌گیرد، در حالی که کنترلر 9800 که قبلاً فعال بود به کنترلر پشتیبان تبدیل شده و فرآیند ارتقای نرم‌افزار را انجام می‌دهد. با استفاده از ارتقای هوشمند و مرحله‌ای اکسس پوینت‌ها (Access Points) مبتنی بر RF، تمامی اکسس پوینت‌ها به‌صورت نوبتی و بدون ایجاد اختلال در هیچ‌یک از نشست‌های بی‌سیم (Wireless Session) ارتقا می‌یابند. این رویه بدون نیاز به دخالت دستی و به‌صورت بومی از طریق کنترلر و بدون نیاز به ارکستراتور (Orchestrator) خارجی یا مجوزهای (Licenses) اضافی انجام می‌شود.
امنیت (Security)
● تحلیل ترافیک رمزنگاری‌شده (ETA):قابلیت ETA یک ویژگی منحصربه‌فرد برای شناسایی بدافزار در ترافیک رمزنگاری‌شده‌ای است که از لایه دسترسی (Access Layer) عبور می‌کند. از آنجایی که حجم ترافیک رمزنگاری‌شده روز به روز در حال افزایش است، دید (Visibility) حاصل از این قابلیت برای تشخیص تهدیدات و حفظ امنیت شبکه در لایه‌های مختلف، حیاتی است.
● سیستم‌های قابل اعتماد (Trustworthy systems):فناوری‌های Cisco Trust Anchor یک زیربنای بسیار امن برای محصولات سیسکو فراهم می‌کنند. با استفاده از Cisco Catalyst 9800-80، این سیستم‌های قابل اعتماد به تضمین اصالت سخت‌افزار و نرم‌افزار برای اطمینان از زنجیره تأمین و کاهش قوی حملات مرد میانی (man-in-the-middle) بر روی نرم‌افزار و فریم‌ور کمک می‌کنند. قابلیت‌های Trust Anchor شامل موارد زیر است:
◦ امضای تصویر (Image signing):تصاویر دارای امضای رمزنگاری‌شده (Cryptographically signed)، اطمینان می‌دهند که فریم‌ور (Firmware)، بایوس (BIOS) و سایر نرم‌افزارها معتبر و بدون تغییر هستند. با بوت شدن سیستم، امضای نرم‌افزاری آن‌ها برای بررسی یکپارچگی (Integrity) کنترل می‌شود.
◦ بوت امن (Secure Boot):فناوری Cisco Secure Boot زنجیره اعتماد در فرآیند بوت را به سخت‌افزار غیرقابل تغییر متصل می‌کند. این فناوری تهدیدات علیه وضعیت بنیادی سیستم و نرم‌افزاری که قرار است بارگذاری شود را، صرف‌نظر از سطح دسترسی کاربر، کاهش می‌دهد. این قابلیت، محافظتی چندلایه در برابر ماندگاری فریم‌ورهای (Firmware) دستکاری‌شده غیرمجاز فراهم می‌کند.
◦ ماژول لنگر اعتماد (Trust Anchor) سیسکو:یک راهکار سخت‌افزاری تک‌تراشه، مقاوم در برابر دستکاری و دارای رمزنگاری قدرتمند که محصول را به‌صورت منحصربه‌فرد شناسایی می‌کند تا اصالت آن برای Cisco تأیید شود و اطمینان حاصل گردد که محصول اصل است.
◦ سیستم پیشگیری از نفوذ بی‌سیم (WIPS) سیسکو:راهکار WIPS امنیت شبکه پیشرفته‌ای را برای شناسایی، مکان‌یابی، کاهش و مهار هرگونه نفوذ یا تهدید در شبکه بی‌سیم شما ارائه می‌دهد. این سیستم قادر است ناهنجاری‌های شبکه بی‌سیم، دسترسی‌های غیرمجاز و حملات فرکانس رادیویی (RF) را پایش و شناسایی کند. یک موتور طبقه‌بندی جدید و اختصاصی برای تجهیزات غیرمجاز (Rogues) و aWIPS بر پایه Cisco DNA Center ساخته شده است. پشته (Stack) کاملاً یکپارچه برای راهکار WIPS شامل Cisco DNA Center، کنترلر Cisco Catalyst 9800، استاندارد Wave 2 و اکسس پوینت Cisco Catalyst 9100 است. این معماری جدید، شناسایی و امنیت بهبودیافته، سادگی و سهولت در استفاده، و کاهش هشدارهای مثبت کاذب را فراهم می‌کند.
NetFlow انعطاف‌پذیر (Flexible NetFlow)
● فناوری Flexible NetFlow (FNF):فناوری Cisco IOS FNF نسل جدیدی از تکنولوژی مشاهده جریان (Flow Visibility) است که امکان بهینه‌سازی زیرساخت شبکه، کاهش هزینه‌های عملیاتی و بهبود برنامه‌ریزی ظرفیت و تشخیص حوادث امنیتی را با انعطاف‌پذیری و مقیاس‌پذیری (Scalability) بیشتر فراهم می‌کند.
قابلیت مشاهده و کنترل برنامه (Application visibility and control)
● تشخیص برنامه مبتنی بر شبکه نسل جدید (NBAR2):قابلیت NBAR2 امکان استفاده از تکنیک‌های پیشرفته طبقه‌بندی برنامه‌ها را فراهم می‌کند که شامل بیش از 1400 امضای برنامه از پیش تعریف‌شده و شناخته‌شده و تا 150 برنامه رمزنگاری‌شده در Cisco Catalyst 9800-80 است. برخی از محبوب‌ترین برنامه‌های موجود شامل Skype، Office 365، Microsoft Lync، Cisco Webex و Facebook هستند. بسیاری از برنامه‌های دیگر نیز از پیش تعریف شده‌اند و پیکربندی آن‌ها آسان است. قابلیت NBAR2 ابزاری مهم برای شناسایی، کنترل و نظارت بر استفاده کاربران نهایی از برنامه‌ها در اختیار مدیر شبکه قرار می‌دهد و در عین حال به تضمین کیفیت تجربه کاربری و ایمن‌سازی شبکه در برابر حملات مخرب کمک می‌کند. این قابلیت از FNF برای گزارش عملکرد و فعالیت‌های برنامه‌ها در شبکه به هر جمع‌کننده NetFlow پشتیبانی‌شده، مانند Cisco Prime، Stealthwatch یا هر ابزار شخص ثالث سازگار، استفاده می‌کند.
کیفیت خدمات (Quality of Service)
● کیفیت خدمات (QoS) برتر:تکنولوژی‌های کیفیت خدمات (QoS) ابزارها و روش‌هایی برای مدیریت منابع شبکه هستند و به عنوان فناوری‌های کلیدی برای همگرایی شفاف شبکه‌های صوت، تصویر و داده شناخته می‌شوند. قابلیت QoS در Cisco Catalyst 9800-80 شامل طبقه‌بندی ترافیک بر اساس داده‌های بسته (Packet)، شناسایی برنامه (Application Recognition) و اقدامات کنترل ترافیک مانند حذف (Dropping)، نشان‌گذاری (Marking) و نظارت (Policing) است. یک چارچوب خط فرمان (CLI) ماژولار برای QoS، پیکربندی منعطف و رفتاری سازگار و مستقل از پلتفرم را فراهم می‌کند. مدل 9800-80 همچنین از سیاست‌ها در دو سطح هدف پشتیبانی می‌کند: BSSID و کلاینت. تخصیص سیاست می‌تواند تا سطح کلاینت به صورت دقیق (Granular) انجام شود.
عملیات هوشمند (Smart operation)
● آماده برای بلوتوث (Bluetooth):دستگاه Cisco Catalyst 9800-80 دارای پشتیبانی سخت‌افزاری برای اتصال دانگل بلوتوث به کنترلر است که به شما امکان می‌دهد از این رابط بی‌سیم به عنوان یک پورت مدیریتی استفاده کنید. این پورت به عنوان یک رابط مدیریت IP عمل می‌کند و می‌تواند برای پیکربندی و عیب‌یابی (Troubleshooting) از طریق WebUI یا رابط خط فرمان (CLI)، و همچنین انتقال ایمیج‌ها و فایل‌های پیکربندی مورد استفاده قرار گیرد.
● رابط کاربری وب (WebUI):رابط کاربری وب (WebUI) یک ابزار مدیریت دستگاه مبتنی بر رابط گرافیکی (GUI) است که به صورت داخلی تعبیه شده و امکان پیکربندی دستگاه را فراهم می‌کند. این ابزار با ساده‌سازی فرآیند استقرار و مدیریت دستگاه، تجربه کاربری را بهبود می‌بخشد. WebUI به همراه ایمیج پیش‌فرض ارائه می‌شود و نیازی به فعال‌سازی یا نصب هیچ‌گونه لایسنس روی دستگاه ندارد. شما می‌توانید از WebUI برای انجام تنظیمات اولیه (Day-0 و Day-1) استفاده کنید و پس از آن، بدون نیاز به دانش کار با رابط خط فرمان (CLI)، دستگاه را مانیتور کرده و عیب‌یابی (Troubleshoot) نمایید.
مشخصات فنی
جدول 8. مشخصات فنی
آیتم | مشخصات فنی |
وایرلس (Wireless) | IEEE 802.11a, 802.11b, 802.11g, 802.11d, WMM/802.11e, 802.11h, 802.11n, 802.11k, 802.11r, 802.11u, 802.11w, 802.11ac Wave 1 and Wave 2, 802.11ax |
سیمی (Wired)، سوئیچینگ و مسیریابی (Routing) | IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, 1000BASE-T, 1000BASE-SX, 1000-BASE-LH, IEEE 802.1Q VLAN tagging, IEEE 802.1AX Link Aggregation |
استانداردهای داده | ● RFC 768 User Datagram Protocol (UDP) ● RFC 791 IP ● RFC 2460 IPv6 ● RFC 792 Internet Control Message Protocol (ICMP) ● RFC 793 TCP ● RFC 826 Address Resolution Protocol (ARP) ● RFC 1122 Requirements for Internet Hosts ● RFC 1519 Classless Interdomain Routing (CIDR) ● RFC 1542 Bootstrap Protocol (BOOTP) ● RFC 2131 Dynamic Host Configuration Protocol (DHCP) ● RFC 5415 Control and Provisioning of Wireless Access Points (CAPWAP) Protocol ● RFC 5416 CAPWAP Binding for 802.11 |
استانداردهای امنیتی | ● Wi-Fi Protected Access (WPA) ● IEEE 802.11i (WPA2, RSN) ● Wi-Fi Protected Access 3 (WPA3) ● RFC 1321 MD5 Message-Digest Algorithm ● RFC 1851 Encapsulating Security Payload (ESP) Triple DES (3DES) Transform ● RFC 2104 HMAC: Keyed-Hashing for Message Authentication ● RFC 2246 TLS Protocol Version 1.0 ● RFC 2401 Security Architecture for the Internet Protocol ● RFC 2403 HMAC-MD5-96 within ESP and AH ● RFC 2404 HMAC-SHA-1-96 within ESP and AH ● RFC 2405 ESP DES-CBC Cipher Algorithm with Explicit IV ● RFC 2407 Interpretation for Internet Security Association Key Management Protocol (ISAKMP) ● RFC 2408 ISAKMP ● RFC 2409 Internet Key Exchange (IKE) ● RFC 2451 ESP CBC-Mode Cipher Algorithms ● RFC 3280 Internet X.509 Public Key Infrastructure (PKI) Certificate and Certificate Revocation List (CRL) Profile ● RFC 4347 Datagram Transport Layer Security (DTLS) ● RFC 5246 TLS Protocol Version 1.2 |
استانداردهای رمزنگاری | ● Static Wired Equivalent Privacy (WEP) RC4 40, 104 and 128 bits ● Advanced Encryption Standard (AES): Cipher Block Chaining (CBC), Counter with CBC-MAC (CCM), Counter with CBC Message Authentication Code Protocol (CCMP) ● Data Encryption Standard (DES): DES-CBC, 3DES ● Secure Sockets Layer (SSL) and Transport Layer Security (TLS): RC4 128-bit and RSA 1024- and 2048-bit ● DTLS: AES-CBC ● IPsec: DES-CBC, 3DES, AES-CBC ● 802.1AE MACsec encryption |
احراز هویت، مجوزدهی و حسابداری (AAA) | ● IEEE 802.1X ● RFC 2548 Microsoft Vendor-Specific RADIUS Attributes ● RFC 2716 Point-to-Point Protocol (PPP) Extensible Authentication Protocol (EAP)-TLS ● RFC 2865 RADIUS Authentication ● RFC 2866 RADIUS Accounting ● RFC 2867 RADIUS Tunnel Accounting ● RFC 2869 RADIUS Extensions ● RFC 3576 Dynamic Authorization Extensions to RADIUS ● RFC 5176 Dynamic Authorization Extensions to RADIUS ● RFC 3579 RADIUS Support for EAP ● RFC 3580 IEEE 802.1X RADIUS Guidelines ● RFC 3748 Extensible Authentication Protocol (EAP) ● احراز هویت مبتنی بر وب ● پشتیبانی TACACS برای کاربران مدیریتی |
استانداردهای مدیریتی | ● Simple Network Management Protocol (SNMP) v1, v2c, v3 ● RFC 854 Telnet ● RFC 1155 Management Information for TCP/IP-based Internets ● RFC 1156 MIB ● RFC 1157 SNMP ● RFC 1213 SNMP MIB II ● RFC 1350 Trivial File Transfer Protocol (TFTP) ● RFC 1643 Ethernet MIB ● RFC 2030 Simple Network Time Protocol (SNTP) ● RFC 2616 HTTP ● RFC 2665 Ethernet-Like Interface Types MIB ● RFC 2674 Definitions of Managed Objects for Bridges with Traffic Classes, Multicast Filtering, and Virtual Extensions ● RFC 2819 Remote Monitoring (RMON) MIB ● RFC 2863 Interfaces Group MIB ● RFC 3164 Syslog ● RFC 3414 User-Based Security Model (USM) for SNMPv3 ● RFC 3418 MIB for SNMP ● RFC 3636 Definitions of Managed Objects for IEEE 802.3 MAUs ● RFC 4741 Base NETCONF protocol ● RFC 4742 NETCONF over SSH ● RFC 6241 NETCONF ● RFC 6242 NETCONF over SSH ● RFC 5277 NETCONF event notifications ● RFC 5717 Partial Lock Remote Procedure Call ● RFC 6243 With-Defaults capability for NETCONF ● RFC 6020 YANG ● Cisco private MIBs |
رابط‌های مدیریتی | ● مبتنی بر وب: HTTP/HTTPS ● رابط خط فرمان (CLI): Telnet, Secure Shell (SSH) Protocol, پورت سریال ● SNMP ● NETCONF |
هارد دیسک (HDD) | ● درایو حالت جامد (SSD) از نوع SATA ● 240 گیگابایت حافظه |
شرایط محیطی پشتیبانی شده | دمای عملیاتی: ● عادی: 0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت) ● کوتاه‌مدت: 0 تا 50 درجه سانتی‌گراد (32 تا 122 درجه فارنهایت) دمای غیرعملیاتی: ● -40 تا 65 درجه سانتی‌گراد (-104 تا 149 درجه فارنهایت) رطوبت عملیاتی: ● عادی: 10% تا 90% بدون میعان ● کوتاه‌مدت: 5% تا 90% بدون میعان رطوبت دمای غیرعملیاتی: ● 5% تا 93% در دمای 82 درجه فارنهایت (28 درجه سانتی‌گراد) ارتفاع عملیاتی: ● عملیاتی دستگاه: 0 تا 3000 متر (0 تا 10,000 فوت) ● غیرعملیاتی دستگاه: 0 تا 12,192 متر (0 تا 40,000 فوت) ورودی الکتریکی: ● محدوده فرکانس ورودی AC: 47 تا 63 هرتز ● محدوده ورودی AC: 90 تا 264 ولت AC با AC PEM ● محدوده ورودی DC: -40 تا -72 ولت DC با DC PEM حداکثر توان با ماژول‌ها: 600 وات اتلاف حرارت: 2047 BTU/hr اندازه‌گیری سطح توان صوتی: ● سطح توان صوتی A-weighted برابر با 70.5 LpAm (dBA) در دمای اسمی 27 درجه سانتی‌گراد |
انطباق با مقررات | ایمنی: ● UL/CSA 60950-1 ● IEC/EN 60950-1 ● AS/NZS 60950.1 ● CAN/CSA-C22.2 No. 60950-1 |
EMC – انتشار (Emissions): ● FCC 47CFR15 ● AS/NZS CISPR 22 ● CISPR 22 ● EN55022/EN55032 (EMI-1) ● ICES-003 ● VCCI ● KN 32 (EMI-2) ● CNS-13438 | کلاس A |
EMC – انتشار (Emissions): ● EN61000-3-2 Power Line Harmonics (EMI-3) ● EN61000-3-3 Voltage Changes, Fluctuations, and Flicker (EMI-3) | |
EMC – ایمنی (Immunity): ● IEC/EN61000-4-2 Electrostatic Discharge Immunity ● IEC/EN61000-4-3 Radiated Immunity ● IEC/EN61000-4-4 EFT-B Immunity (AC Power Leads) ● IEC/EN61000-4-4 EFT-B Immunity (DC Power Leads) ● IEC/EN61000-4-4 EFT-B Immunity (Signal Leads) ● IEC/EN61000-4-5 Surge AC Port ● IEC/EN61000-4-5 Surge DC Port ● IEC/EN61000-4-5 Surge Signal Port ● IEC/EN61000-4-6 Immunity to Conducted Disturbances ● IEC/EN61000-4-8 Power Frequency Magnetic Field Immunity ● IEC/EN61000-4-11 Voltage Dips, Short Interruptions, and Voltage Variations ● K35 (EMI-2) | |
EMC (ETSI/EN) ● EN 300 386 Telecommunications Network Equipment (EMC) (EMC-3) ● EN55022 Information Technology Equipment (Emissions) ● EN55024/CISPR 24 Information Technology Equipment (Immunity) ● EN50082-1/EN61000-6-1 Generic Immunity Standard (EMC-4) |
الزامات نرم‌افزاری (Software requirements)
Cisco Catalyst 9800-80 با نرم‌افزار Cisco IOS XE نسخه 16.10.1 یا بالاتر اجرا می‌شود. این نسخه نرم‌افزاری شامل تمامی ویژگی‌هایی است که پیش‌تر در بخش مزایای پلتفرم (Platform Benefits) ذکر شد.
لایسنسینگ (Licensing)
برای راه‌اندازی کنترلر وایرلس Cisco Catalyst 9800 Series به هیچ مجوزی (License) نیاز نیست. با این حال، برای اتصال هرگونه اکسس پوینت (Access Point) به کنترلر، اشتراک‌های نرم‌افزاری Cisco DNA الزامی است. جهت دریافت مجوز اتصال به کنترلر سری 9800، هر اکسس پوینت نیازمند یک لایسنس اشتراک Cisco DNA است.

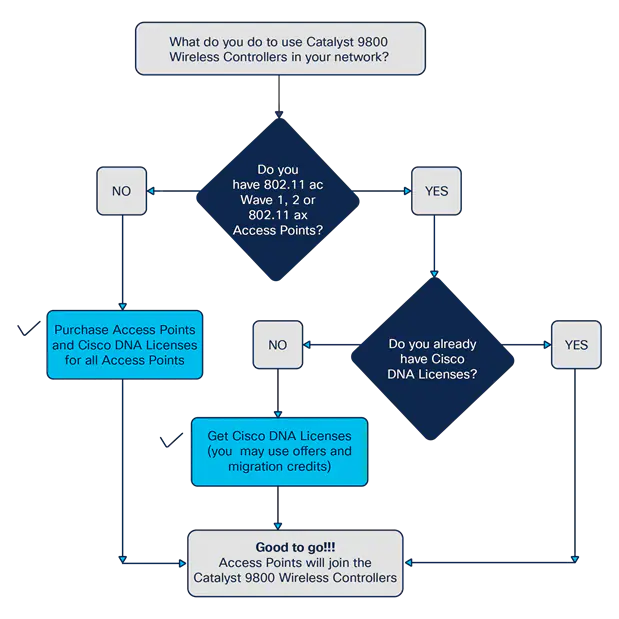

تعیین الزامات مجوز (License) برای اکسس پوینت‌هایی (Access Points) که به کنترلرهای بی‌سیم سری Cisco Catalyst 9800 متصل می‌شوند
نقاط دسترسی (Access Points) که به سری Cisco Catalyst 9800 متصل می‌شوند، دارای بسته‌های اشتراک نرم‌افزاری جدید و ساده‌سازی‌شده هستند.
آن‌ها از هر دو سطح نرم‌افزار Cisco DNA پشتیبانی می‌کنند: Cisco DNA Essentials و Cisco DNA Advantage.
اشتراک‌های نرم‌افزاری Cisco DNA، نوآوری‌های سیسکو را بر روی اکسس پوینت (Access Point) ارائه می‌دهند. این اشتراک‌ها همچنین شامل گزینه‌های لایسنس دائمی Network Essentials و Network Advantage هستند که موارد پایه وایرلس مانند احراز هویت 802.1X، کیفیت خدمات (QoS) و پیکربندی خودکار (PnP)؛ تله‌متری (Telemetry) و قابلیت مشاهده (Visibility)؛ و همچنین ورود یکپارچه (Single-sign-on) و کنترل‌های امنیتی را پوشش می‌دهند.
نرم‌افزار اشتراکی Cisco DNA باید برای یک دوره اشتراک 3، 5 یا 7 ساله خریداری شود. پس از پایان دوره اشتراک، ویژگی‌های Cisco DNA منقضی می‌شوند، در حالی که ویژگی‌های Network Essentials و Network Advantage همچنان فعال باقی می‌مانند.
برای مشاهده لیست کامل ویژگی‌های نرم‌افزار Cisco DNA، شامل لایسنس‌های دائمی Network Essentials و Network Advantage، لطفاً به ماتریس ویژگی‌ها مراجعه کنید:https://www.cisco.com/c/m/en_us/products/software/dna-subscription-wireless/en-sw-sub-matrix-wireless.html?oid=porew018984.
دو حالت برای لایسنس‌دهی (Licensing) در دسترس است:
● مدل لایسنس‌دهی Cisco Smart Licensing یک مدل منعطف است که روشی آسان‌تر، سریع‌تر و راحت‌تر برای خرید و مدیریت نرم‌افزار در سراسر سبد محصولات Cisco و سازمان شما فراهم می‌کند. این مدل کاملاً امن است و شما کنترل کاملی بر دسترسی کاربران دارید. با استفاده از Smart Licensing از مزایای زیر بهره‌مند می‌شوید:
◦ فعال‌سازی آسان:مجوزدهی هوشمند (Smart licensing) مجموعه‌ای از مجوزهای نرم‌افزاری ایجاد می‌کند که در کل سازمان قابل استفاده هستند؛ دیگر نیازی به PAK (کلیدهای فعال‌سازی محصول) نیست.
◦ مدیریت یکپارچه (Unified Management):پورتال My Cisco Entitlements (MCE) دید کاملی از تمامی محصولات و خدمات Cisco شما را در یک محیط کاربری ساده فراهم می‌کند تا همیشه از دارایی‌ها و میزان استفاده خود مطلع باشید.
◦ انعطاف‌پذیری در لایسنس (License Flexibility):نرم‌افزار شما به سخت‌افزار خاصی محدود (Node-locked) نیست، بنابراین می‌توانید به راحتی لایسنس‌ها را در صورت نیاز استفاده و منتقل کنید.
◦ برای استفاده از Smart Licensing، ابتدا باید یک Smart Account در Cisco Software Central ایجاد کنید (software.cisco.com).
برای بررسی دقیق‌تر در مورد لایسنسینگ (Licensing) سیسکو، به آدرس زیر مراجعه کنید:cisco.com/go/licensingguide
● رزرو اختصاصی لایسنس (SLR) قابلیتی است که در شبکه‌های با امنیت بالا استفاده می‌شود. این قابلیت روشی را برای مشتریان فراهم می‌کند تا لایسنس نرم‌افزاری را بر روی یک دستگاه (نمونه محصول) بدون نیاز به ارسال اطلاعات استفاده به Cisco مستقر کنند. در این روش هیچ ارتباطی با Cisco یا سرور ماهواره‌ای (Satellite) وجود ندارد. لایسنس‌ها برای هر کنترلر رزرو می‌شوند و این مدل لایسنس‌دهی مبتنی بر گره (Node-based) است.
چهار سطح لایسنس در کنترلرهای وایرلس سری Cisco Catalyst 9800 پشتیبانی می‌شود. این کنترلرها را می‌توان برای عملکرد در هر یک از این چهار سطح پیکربندی کرد:
● Cisco DNA Essentials:در این سطح، مجموعه ویژگی‌های Cisco DNA Essentials پشتیبانی خواهد شد.
● Cisco DNA Advantage:در این سطح، مجموعه ویژگی‌های Cisco DNA Advantage پشتیبانی خواهد شد.
● NE:در این سطح، مجموعه ویژگی‌های Network Essentials پشتیبانی می‌شود. این قابلیت با Cisco DNA Essentials در دسترس است.
● ناموجود:در این سطح، مجموعه ویژگی‌های Network Advantage پشتیبانی خواهد شد. این قابلیت با Cisco DNA Advantage در دسترس است.
برای مشتریانی که Cisco DNA Essentials را خریداری می‌کنند، Network Essentials پشتیبانی شده و حتی پس از انقضای دوره اشتراک (Term Expiration) به عملکرد خود ادامه خواهد داد. همچنین برای مشتریانی که Cisco DNA Advantage را خریداری می‌کنند، Network Advantage پشتیبانی شده و حتی پس از انقضای دوره اشتراک (Term Expiration) به عملکرد خود ادامه خواهد داد.
راه‌اندازی اولیه کنترلر (Controller) در سطح Cisco DNA Advantage خواهد بود.
برای پرسش‌ها، با گروه ایمیل لایسنسینگ کنترلرهای وایرلس سری Cisco Catalyst 9800 تماس بگیرید:ask-catalyst9800licensing.
مدیریت لایسنس‌ها با استفاده از Smart Accounts
ایجاد حساب‌های هوشمند (Smart Accounts) با استفاده از Cisco Smart Software Manager (SSM) به شما امکان می‌دهد تا دستگاه‌ها و بسته‌های لایسنس را سفارش داده و همچنین لایسنس‌های نرم‌افزاری خود را از یک وب‌سایت متمرکز مدیریت کنید. https://www.cisco.com/go/smartaccounts.
اطلاعات سفارش‌گذاری
جدول 10. اطلاعات سفارش
نوع | شناسه محصول (Product ID) | توضیحات |
کنترلر وایرلس (Wireless controller) | C9800-80-K9 | کنترلر وایرلس Cisco Catalyst 9800-80 |
LIC-C9800-DTLS-K9 | لایسنس DTLS برای کنترلر وایرلس سری Cisco Catalyst 9800 | |
لوازم جانبی، قطعات یدکی | C9800-AC-1100W= | منبع تغذیه 1100 وات AC برای کنترلر وایرلس Cisco Catalyst |
C9800-DC-950W= | منبع تغذیه 950 وات DC برای کنترلر وایرلس Cisco Catalyst | |
C9800-18X1GE(=) | ماژول 18 پورت 1 گیگابیت اترنت برای Cisco Catalyst 9800-80 | |
C9800-10X10E(=) | ماژول 10 پورت 10 گیگابیت اترنت برای Cisco Catalyst 9800-80 | |
C9800-1X40GE(=) | ماژول 1 پورت 40 گیگابیت اترنت برای Cisco Catalyst 9800-80 | |
C9800-2X40GE(=) | ماژول 2 پورت 40 گیگابیت اترنت برای Cisco Catalyst 9800-80 | |
C9800-1X100GE(=) | ماژول 1 پورت 100 گیگابیت اترنت برای Cisco Catalyst 9800-80 |
| مدل | C9800-80-K9 |
| دسته | Cisco Wireless LAN Products |
| زیردسته | Catalyst Wireless LAN Controller: C980080 |
| توضیحات | Cisco Catalyst 9800-80 Wireless Controller |
| قیمت | 86,430.00 دلار |
| آخرین بروزرسانی | دوشنبه ۱۸ مرداد ۱۴۰۰ |
