کیت نصب رومیزی CMICR-BRKT-DSK سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: CMICR-BRKT-DSK
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سری Cisco Catalyst Micro Switch یک راهکار شبکه فشرده و هدفمند است که برای ارائه اتصال Gigabit Ethernet در سطح سازمانی (Enterprise-class) مستقیماً در محیط کاری طراحی شده است. این سوئیچ‌های بسیار کوچک با گسترش دامنه دسترسی اتاق‌های سرور سنتی (Network closets)، به سازمان‌ها این امکان را می‌دهند که کابل‌کشی ساختاریافته را ساده‌سازی کرده، هزینه‌های استقرار را کاهش دهند و از ابتکارات مدرن ساختمان‌های هوشمند پشتیبانی کنند. این محصولات به‌طور ویژه برای محیط‌های با محدودیت فضا که استفاده از سوئیچ‌های معمولی در آن‌ها غیرعملی است، مانند اتاق‌های کنفرانس، دفاتر با پلان باز (Open-plan offices)، مراکز درمانی و اماکن اقامتی طراحی شده‌اند.
این سری از محصولات با ارائه اتصال مستقیم به نقطه پایانی (Endpoint)—که اغلب با نام فیبر به میز کار (Fiber-to-the-Desk یا FTTD) یا سوئیچینگ محلی (Localized Switching) شناخته می‌شود—شکاف میان توان زیرساختی و نیازهای پهنای باند بالا را پر می‌کند. این رویکرد، نیاز به کابل‌کشی‌های گسترده مسی در سطح افقی را به حداقل می‌رساند و امکان یکپارچه‌سازی بی‌نقص در طراحی‌های معماری مدرن را بدون کاهش عملکرد، مدیریت متمرکز سازمانی یا امنیت فراهم می‌آورد.
نمای کلی محصول
این سری شامل چهار مدل متمایز است که برای سناریوهای مختلف استقرار طراحی شده‌اند و در دو فرم فاکتور رومیزی (Desktop) و دیواری (Wall-mount/Snap-in) عرضه می‌شوند. تمامی مدل‌ها به دلیل بهره‌گیری از معماری بدون فن (Fanless)، عملکردی کاملاً بی‌صدا دارند که آن‌ها را به گزینه‌ای ایده‌آل برای محیط‌های کاری حساس به نویز تبدیل می‌کند.
مدل‌های با فرم فاکتور دسکتاپ (Desktop form factor) برای قرارگیری مستقیم روی میز یا زیر سطوح کاری طراحی شده‌اند.سوئیچ سیسکو Cisco Catalyst Micro Switch CM-5G-4P60W دارای 5 پورت اترنت گیگابیتی مسی است که 4 پورت آن از توان خروجی تا 60 وات PoE++ از طریق یک آداپتور برق AC خارجی پشتیبانی می‌کنند.سوئیچ سیسکو Cisco Catalyst Micro Switch CM-5G-4P60W-SFP با همان ابعاد دسکتاپ، دارای 4 پورت اترنت گیگابیتی مسی و 1 پورت آپلینک SFP است که تا 60 وات توان PoE++ را برای تغذیه کارآمد دستگاه‌های پایین‌دستی (Downstream devices) با مصرف بالا فراهم می‌کند.
مدل‌های قابل نصب روی دیوار (wall-mount) به گونه‌ای طراحی شده‌اند که در داکت‌های استاندارد کابل و پریزهای دیواری موزاییکی جای بگیرند و نصبی تمیز و پنهان را ارائه دهند.سوییچ Cisco Catalyst Micro Switch CM-4P-2S-A شامل 4 پورت مسی گیگابیت اترنت (Gigabit Ethernet)، 2 آپلینک فیبر نوری SFP و یک منبع تغذیه داخلی AC یکپارچه است.سوییچ Cisco Catalyst Micro Switch CM-4P-2S-M دارای 4 پورت مسی گیگابیت اترنت و 2 آپلینک SFP است که از طریق قابلیت عبور توان (PoE-in passthrough) یا منبع تغذیه کمکی (auxiliary power) کار می‌کند و نیاز به پریزهای برق AC محلی در چیدمان‌های خاص سیم‌کشی را از بین می‌برد.
ویژگی‌ها و مزایا
- طراحی فوق‌فشرده و بدون فن (Fanless Design):عملکرد کاملاً بی‌صدا و ابعاد کوچک که برای نصب روی دیوار، داخل داکت‌های کابل، زیر میز یا درون پریزهای دیواری (Mosaic wall outlets) ایده‌آل است.
- قابلیت PoE با توان بالا (High-Power PoE Capability):پشتیبانی از توان حداکثر 60 وات در استاندارد PoE++ (UPoE) برای هر پورت، که به کاربران امکان می‌دهد تجهیزات انتهایی پرمصرف نظیر اکسس پوینت‌های وای‌فای (Wi-Fi access points)، دوربین‌های گردان (PTZ cameras)، سیستم‌های روشنایی هوشمند و تلفن‌های تحت شبکه (IP phones) را بدون نیاز به تزریق‌کننده‌های برق (power injectors) جداگانه، تغذیه کنند.
- گزینه‌های انعطاف‌پذیر آپلینک (Flexible Uplink Options):شامل آپلینک‌های مسی و فیبر نوری SFP است که امکان برقراری اتصالات شبکه با مسافت طولانی مستقیماً تا میز کاربر (Fiber-to-the-Desk یا FTTD) را فراهم کرده و در عین حال، تراکم کابل‌کشی در اتاق‌های سرور مرکزی (Central Closets) را کاهش می‌دهد.
- امنیت سازمانی (Enterprise Security):این محصول با بهره‌گیری از قابلیت‌های امنیتی قدرتمند شامل احراز هویت 802.1X، استاندارد MACsec و امنیت پورت (Port Security)، از نقاط ورود به شبکه در لبه فیزیکی (Physical Edge) محافظت می‌کند.
- مدیریت متمرکز (Centralized Management):یکپارچه‌سازی بی‌نقص با Cisco DNA Center و نرم‌افزار Cisco IOS XE که امکان تأمین خودکار (Automated Provisioning)، نظارت و اجرای یکپارچه سیاست‌ها را در سراسر شبکه فراهم می‌کند.
سوییچ‌های Cisco Catalyst Micro، خانواده محصولاتی هستند که به‌طور اختصاصی برای پیاده‌سازی‌های FTTx (فیبر نوری تا محل کاربر) طراحی شده‌اند.این سوییچ‌ها به مشتریان امکان می‌دهند تا نیاز به اتاق‌های توزیع میانی (IDF) را حذف کرده، در فضای ارزشمند صرفه‌جویی کنند، مصرف انرژی را کاهش دهند و هزینه‌های کابل‌کشی را به حداقل برسانند.
نمای کلی محصول
مفهوم فیبر به میز، دفتر و غیره (FTTx) موضوع جدیدی نیست. در این سناریوی پیاده‌سازی، افزایش برد فیبر نوری نسبت به کابل‌های مسی، امکان استقرار سوئیچ‌های دسترسی (Access Switches) را در مجاورت مستقیم دستگاه‌های نهایی فراهم می‌کند. در این حالت، لینک‌های بالادستی (Uplinks) مستقیماً به توزیع‌کننده اصلی (Main Distribution Frame) متصل می‌شوند و نیاز به وجود توزیع‌کننده میانی (Intermediate Distribution Frame) در هر طبقه از بین می‌رود. با این حال، هرچه سوئیچ‌های دسترسی به کاربران نهایی نزدیک‌تر می‌شوند، الزامات مربوط به صدای عملیاتی و فضای اشغال‌شده توسط محصول (Product Footprint) سخت‌گیرانه‌تر می‌شود. در اینجا Cisco Catalyst Micro Switches وارد عمل می‌شوند؛ خانواده‌ای از سوئیچ‌های کوچک و بدون فن (Fanless) که به‌طور اختصاصی برای پیاده‌سازی‌های FTTx طراحی شده‌اند. این سوئیچ‌ها گزینه‌های نصب منعطفی را ارائه داده و فرصت‌های متنوعی را برای طراحی شبکه و اتصالات فراهم می‌کنند.

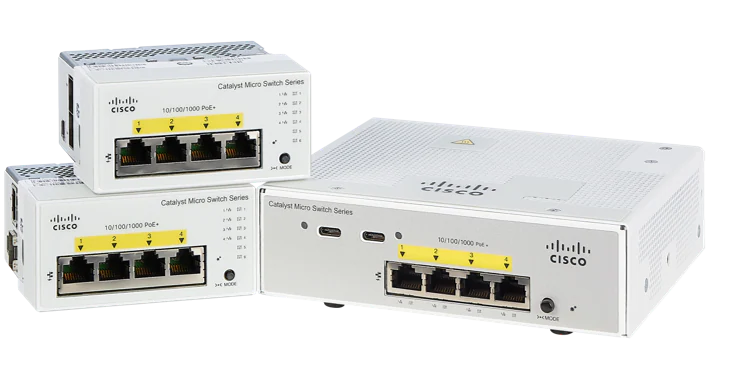

سوئیچ‌های سری Cisco Catalyst Micro Switch
ویژگی‌های برجسته
● چهار پورت اترنت گیگابیتی (Gigabit Ethernet) و دو آپلینک (Uplink) مسی یا فیبر نوری گیگابیتی، با عملکرد انتقال داده در نرخ خط (Line-rate forwarding)
● پشتیبانی از قابلیت Power over Ethernet Plus (PoE+)، با بودجه توان PoE تا 60 وات در سوئیچ‌های دیواری (wall-jack switches) و تا 120 وات برای مدل‌های رومیزی (desktop versions)
● طراحی بدون فن (Fanless) برای عملکرد بی‌صدا و افزایش قابلیت اطمینان (Reliability)
● گارانتی مادام‌العمر محدود پیشرفته (Enhanced Limited Lifetime Warranty - E-LLW)
ویژگی‌ها و مزایا
جدول 1، بسیاری از ویژگی‌ها و مزایای Cisco Catalyst Micro Switches را فهرست می‌کند.
جدول 1. ویژگی‌ها و مزایا (Features and benefits)
|
ویژگی |
مزایا |
|
قابلیت اطمینان (Reliability) و مقیاس‌پذیری (Scale) سوییچ |
|
|
طراحی با ابعاد کوچک (Small form factor)، بدون فن (fanless) و عملکرد کاملاً بی‌صدا |
ارائه توان تا 30 وات (30W) در هر پورت، که گزینه‌ای ایده‌آل برای استقرار در فضاهای کاری باز داخلی (Indoor open workspaces) و سایر محیط‌هایی است که نیاز به عملکرد بی‌صدا دارند. |
|
قابلیت‌های PoE دائمی (Perpetual PoE) و PoE سریع (Fast PoE) |
قابلیت Perpetual PoE تضمین می‌کند که در هنگام ارتقای سوئیچ، راه‌اندازی مجدد (Reboot) و تغییرات پیکربندی، برق‌رسانی به تجهیزات انتهایی (Endpoints) بدون وقفه ادامه یابد. همچنین، قابلیت Fast PoE اطمینان می‌دهد که در صورت قطع برق، تجهیزات متصل به PoE ظرف مدت 5 ثانیه پس از برقراری مجدد جریان، دوباره تغذیه شوند. |
|
عمر سیستم (System life) |
این سوئیچ‌ها از بالاترین سطح قابلیت اطمینان (Reliability) در صنعت برخوردار بوده و دارای طول عمر سیستم 10 ساله هستند. |
|
معماری پیش‌تأییدشده (Prevalidated architecture) |
سیسکو از راهکارهای تست‌شده، اعتبارسنجی‌شده و یکپارچه پشتیبانی می‌کند که می‌تواند ریسک پیاده‌سازی (Deployment Risk) را کاهش داده و زمان رسیدن به بهره‌وری (Time to Value) را تسریع کند. فناوری‌های اثبات‌شده و قدرتمند سیسکو، همراه با شبکه موجود و امنیت سرتاسری (End-to-End Security)، یک راهکار کامل برای ساختمان‌های دیجیتال (Digital Building) ارائه می‌دهند. |
|
سادگی در نصب (Installation simplicity) |
|
|
گزینه‌های نصب منعطف (Flexible mounting options) |
بسته به مدل محصول (SKU)، این دستگاه از گزینه‌های منعطف برای استقرار و نصب، شامل نصب روی دیوار (wall mount)، نصب روی ریل C (C-rail duct mount)، قرارگیری روی میز (desktop) و نصب از زیر (bottom mount) پشتیبانی می‌کند. |
|
گزینه‌های منعطف تأمین توان (Flexible powering options) |
این سوئیچ می‌تواند از طریق یک آداپتور AC/DC با دوشاخه‌های استاندارد IEC برای ورودی‌های 100 تا 240 ولت متناوب (100-240VAC) تغذیه شود. نسخه دسکتاپ (Desktop) دارای یک پورت Uplink از نوع Powered Device (PD) است که در صورت اتصال به منبع تغذیه خارجی، دستگاه را روشن می‌کند. |
|
مدیریت یکپارچه (Single Pane of Management) – گزینه‌های مدیریت و اتوماسیون (Management/Automation Options) |
|
|
پیکربندی در مقیاس وسیع (Configuration at scale) |
این سوئیچ‌ها آماده بهره‌برداری از Cisco DNA هستند و می‌توانند به عنوان بخشی از راهکار معماری شبکه دیجیتال سیسکو (Cisco DNA) برای استقرار خودکار سوئیچ‌ها (Automated Switch Deployments) مورد استفاده قرار گیرند.)solution for automated switch deployments. |
|
اتوماسیون از طریق Cisco PnP (Plug and Play) |
آن‌ها همچنین از Cisco پشتیبانی می‌کنند Network Plug and Play (PnP)، یک راهکار امن و مقیاس‌پذیر که استقرار تجهیزات شبکه را تسریع می‌کنداز طریق خودکارسازی نصب و پیکربندی (Configuration)نرم‌افزار Cisco IOS، که موجب افزایش بهره‌وری و بهبود تجربه کاربری، و همچنین کاهش هزینه‌ها و زمان‌های توقف (Downtime) می‌شود. |
|
مدیریت شبکه (Network management) |
Cisco Primeزیرساخت (Infrastructure) نرم‌افزار Cisco Prime مدیریت جامع چرخه حیات شبکه (Network Lifecycle Management) را با بهره‌گیری از کتابخانه‌ای گسترده از قابلیت‌ها ارائه می‌دهد که مدیریت اولیه و روزمره شبکه را خودکارسازی می‌کند. Cisco Prime تخصص در پلتفرم‌های سخت‌افزاری و نرم‌افزاری را با تجربه عملیاتی ترکیب کرده و مجموعه‌ای قدرتمند از ابزارهای مبتنی بر گردش کار (Workflow-driven) برای پیکربندی، نظارت (Monitoring)، عیب‌یابی (Troubleshooting)، گزارش‌گیری و مدیریت اداری فراهم می‌آورد. |
|
گره توسعه‌یافته Cisco SDA (Cisco SDA Extended Node) |
SDA Extended Node قابلیت اتوماسیون (Automation) و تضمین کیفیت (Assurance) در Cisco DNA Center را برای سوییچ‌های Cisco Micro فراهم می‌کند. این قابلیت همچنین مزایای شبکه فابریک (Fabric Benefits) را به نقاط پایانی (End points) متصل به سوییچ‌ها گسترش می‌دهد که امکان بخش‌بندی (Segmentation) یکپارچه و دسترسی مبتنی بر سیاست (Policy-based access) را میسر می‌سازد. برای استفاده از قابلیت SDA Extended Node، به لایسنس Cisco DNA-A بر روی سوییچ‌های میکرو (Micro switches) و یک سوییچ با قابلیت لبه شبکه (Fabric-Edge Capable switch) در بخش بالادستی (Upstream) نیاز است. |
|
نرم‌افزار و امنیت (Software and security) |
|
|
ویژگی‌های لایه 2 (Layer 2) برای سادگی در عملیات (Operational Simplicity) |
پشتیبانی از میزبان IPv6 (IPv6 host support). پروتکل مدیریت شبکه ساده (SNMP) نسخه 3 برای پیکربندی، کنترل و بازیابی اطلاعات به‌صورت ایمن از طریق MIBهای مربوطه. پروتکل کنترل تجمیع لینک (LACP) برای ایجاد کانال‌سازی اترنت (Ethernet channeling) با دستگاه‌هایی که از استاندارد IEEE 802.3ad پشتیبانی می‌کنند. پیکربندی خودکار پروتکل پیکربندی پویای میزبان (DHCP) برای چندین سوئیچ از طریق یک سرور بوت (boot server). پروتکل Cisco VLAN Trunking Protocol (VTP) که از شبکه‌های محلی مجازی پویا (Dynamic VLANs) و پیکربندی پویای ترانک (Dynamic Trunk Configuration) در تمامی سوییچ‌ها پشتیبانی می‌کند. عامل نرم‌افزاری نظارت از راه دور تعبیه‌شده (Embedded Remote Monitoring - RMON) برای مدیریت، پایش و تحلیل پیشرفته ترافیک؛ این قابلیت از چهار گروه RMON (شامل تاریخچه، آمار، هشدارها و رویدادها) پشتیبانی می‌کند. بهبودهای پروتکل کشف لایه پیوند (Link Layer Discovery Protocol - LLDP) و پروتکل کشف نقاط پایانی رسانه (LLDP-MED) برای شناسایی آسان دستگاه‌های انتهایی (End Devices). |
|
پشتیبانی از پروتکل کاربردی محدود (Constrained Application Protocol - CoAP) |
این سوئیچ‌ها به عنوان یک پروکسی CoAP عمل می‌کنند. پروتکل CoAP یک پروتکل سبک (Lightweight) است که امکان تعامل میان حسگرها، سیستم‌های تهویه مطبوع (HVAC) و سیستم‌های امنیتی را فراهم می‌آورد تا تحلیل‌های پیشرفته‌ای از محیط (Space Analytics) ارائه شود. |
|
امنیت و دفاع در برابر تهدیدات (Security and threat defense) |
قابلیت‌های احراز هویت (Authentication) شامل 802.1X، MACAuth، TACACS+ و RADIUS برای اتصال ایمن (Secure Onboarding) دستگاه‌های نهایی. قابلیت Secure Boot برای اطمینان از اینکه تنها ایمیج‌های (Images) امضا شده و مجاز، امکان بارگذاری روی سوئیچ را داشته باشند. لیست‌های کنترل دسترسی (ACLs) مبتنی بر پورت، به سوئیچ اجازه می‌دهند تا به‌صورت خودکار و بر اساس سیاست‌های تعیین‌شده برای آدرس‌های IP مبدأ و مقصد، بسته‌ها را مجاز یا مسدود کند. این قوانین را می‌توان به‌صورت مجزا برای هر پورت (port-by-port) تنظیم کرد. ویژگی درگاه محافظت‌شده لبه (Edge Protected Port) در Private VLAN (PVLAN) برای محدود کردن ارتباط میان دستگاه‌های انتهایی (End Devices). امنیت دستگاه (Device Security):امنیت مبتنی بر نقش (Role-based security)به منظور فعال‌سازی بخش‌بندی شبکه (network segmentation) و جلوگیری از دسترسی‌های غیرمجاز؛ این قابلیت با استفاده از پروفایل‌سازی دستگاه (device profiling) به کاهش سطح حمله (attack surface) و مهار حملات کمک می‌کندبه همراه Cisco Identity Services Engine (ISE). |
|
مدیریت توان (Power management) |
|
|
حالت خواب زمستانی (Hibernate) و حالت خواب عمیق (Deep Sleep Mode) سوئیچ |
مدیریت وضعیت خواب (Sleep Management) سوئیچ می‌تواند از طریق Cisco EnergyWise یا به روش سنتی، و یا از طریق پروتکل CoAP آغاز شود.پشتیبانی از CoAP در سوئیچ‌های Cisco Catalyst Micro امکان فعال‌سازی وضعیت خواب را فراهم می‌کند. این قابلیت برای شروع وضعیت خواب با استفاده از پیکربندی ساعت بلادرنگ (RTC) ارائه شده است. همچنین، سیستم می‌تواند بر اساس تنظیمات ساعت (Wake-on-clock) و دکمه حالت (Mode button) از وضعیت خواب خارج شده و بیدار شود. |
|
استاندارد IEEE 802.3az یا اترنت با بهره‌وری انرژی (Energy Efficient Ethernet یا EEE) |
پورت‌ها به‌صورت پویا دوره‌های عدم فعالیت بین ترافیک‌های ارسالی (Traffic Bursts) را تشخیص داده و رابط‌ها (Interfaces) را به‌سرعت به حالت بیکاری کم‌مصرف (Low-power idle mode) تغییر وضعیت می‌دهند که این امر موجب کاهش مصرف انرژی می‌شود. |
|
بهره‌وری انرژی سیستم (System power efficiency) |
این سوئیچ‌ها همچنین استانداردهای صنعتی در زمینه بهره‌وری انرژی سیستم را ارتقا داده‌اند. در حالت خواب (Sleep condition)، سیستم مصرف برق خود را تا 65 درصد کاهش می‌دهد که این امر موجب بهبود بهره‌وری انرژی (Energy efficiency) می‌شود. |
|
مدیریت انرژی سیسکو (Cisco Energy Manager) |
یکپارچه‌سازی شده با مجموعه Cisco Energy Management برای کنترل کامل و مشاهده‌پذیری (Visibility) مصرف انرژی. |
|
منبع تغذیه (Power supply) |
آداپتور AC/DC تاییدشده (Certified). |
جزئیات محصول
مدل‌های سوئیچ
سوئیچ‌های Cisco Catalyst Micro در سه مدل عرضه می‌شوند. دو مدل از این سوئیچ‌ها انرژی خود را از آداپتور AC/DC پیشنهادی تأمین کرده و دو پورت PoE+ یا چهار پورت PoE را پشتیبانی می‌کنند. مدل سوم می‌تواند انرژی مورد نیاز خود را از طریق آداپتور AC/DC و پورت آپلینک PD (Powered Device) تأمین کند و چهار پورت PoE+ به همراه دو پورت USB-C را تغذیه نماید.
جدول 2 مدل‌های سوئیچ موجود را مقایسه کرده و بسته‌های نرم‌افزاری (Software Package) که به‌صورت پیش‌فرض با هر مدل ارائه می‌شوند، به همراه میزان توان PoE در دسترس برای پورت‌های دانلینک (Downlink Ports) را فهرست می‌کند.
جدول 2. مدل‌های سوئیچ و نرم‌افزار پیش‌فرض (Default Software)
|
مدل (Model) |
پورت‌های دسترسی و آپلینک‌ها (Access ports and uplinks) |
قابلیت PoE و USB-C |
منبع تغذیه (Power source) |
نرم‌افزار پیش‌فرض (Default software) |
|
CMICR-4PS |
4 پورت 1 گیگابیت (1G) 2 پورت 1 گیگابیت SFP |
4 پورت PoE+ |
جریان مستقیم (DC) |
LAN Lite |
|
CMICR-4PC |
4 پورت 1 گیگابیت (1G) 1 پورت مسی 1 گیگابیت، 1 پورت 1 گیگابیت SFP |
4 پورت PoE+ |
جریان مستقیم (DC) |
LAN Lite |
|
CMICR-4PT |
4 پورت 1 گیگابیت (1G) 1 پورت مسی 1 گیگابیت، 1 پورت ترکیبی (Combo) |
4 پورت PoE+ 2 پورت USB-C |
جریان مستقیم (DC)، استاندارد 803.2.bt Cisco UPOE+PoE+ |
LAN Lite |
نرم‌افزار سوئیچ (Switch software)
سوییچ‌های Cisco Catalyst Micro با نسخه LAN Lite از نرم‌افزار Cisco IOS عرضه می‌شوند که برای پیاده‌سازی‌های لایه 2 (Layer 2) بهینه‌سازی شده است. برای کسب اطلاعات بیشتر در مورد ویژگی‌های پشتیبانی‌شده در LAN Lite، به بخش Cisco Feature Navigator در آدرس زیر مراجعه کنید:
https://tools.cisco.com/ITDIT/CFN/jsp/index.jsp.
سیاست‌های صدور مجوز (Licensing) و نرم‌افزار (Software)
مشتریانی که از مجموعه ویژگی‌های نرم‌افزاری Cisco Catalyst LAN Lite استفاده می‌کنند، به‌روزرسانی‌ها و اصلاحات نرم‌افزاری (Bug fixes) را دریافت خواهند کرد. هدف از این به‌روزرسانی‌ها، حفظ انطباق نرم‌افزار با مشخصات فنی منتشرشده، یادداشت‌های انتشار (Release notes) و استانداردهای صنعت است. این خدمات تا زمانی که کاربر نهایی اصلی، مالکیت یا استفاده از محصول را بر عهده داشته باشد و یا حداکثر تا یک سال پس از تاریخ پایان فروش (End-of-sale date) این محصول، هرکدام که زودتر فرا برسد، ارائه خواهد شد. این سیاست جایگزین تمامی بیانیه‌های پیشین گارانتی یا نرم‌افزاری شده و ممکن است بدون اطلاع قبلی تغییر یابد.
لایسنسینگ Cisco DNA
جدول 3. ویژگی‌های بسته‌های Cisco DNA Essentials، Advantage و Premier
|
ویژگی |
Cisco DNA Essentials |
Cisco DNA Advantage |
|
اتوماسیون پایه (Basic Automation) برنامه Cisco Network Plug and Play، اتوماسیون شبکه محلی (LAN Automation) |
✓ |
✓ |
|
مدیریت المان‌ها (Element management) کشف (Discovery)، موجودی (Inventory)، توپولوژی، مدیریت ایمیج نرم‌افزار، لایسنسینگ و مدیریت پیکربندی |
✓ |
✓ |
|
تضمین کیفیت پایه (Basic Assurance) داشبوردهای سلامت: شبکه، کلاینت و اپلیکیشن پایش سلامت سوئیچ‌های پایه و کلاینت‌های کابلی |
✓ |
✓ |
|
اتوماسیون پیشرفته (Advanced Automation) دسترسی نرم‌افزار-محور (SD-Access)* |
✗ |
✓ |
مشخصات محصول
جدول 4، مشخصات سخت‌افزاری سوئیچ‌های Cisco Catalyst Micro Switches را ارائه می‌دهد.
جدول 4. مشخصات سخت‌افزاری (Hardware specifications)
|
توضیحات |
مشخصات فنی |
|||
|
عملکرد |
پهنای باند فورواردینگ (Forwarding bandwidth) |
6 گیگابیت بر ثانیه |
||
|
پهنای باند سوئیچینگ (ظرفیت تمام‌دوطرفه - Full-duplex capacity) |
12 گیگابیت بر ثانیه |
|||
|
حافظه فلش (Flash memory) |
256 مگابایت |
|||
|
حافظه رم (DRAM) |
512 مگابایت |
|||
|
حداکثر VLANها |
64 |
|||
|
شناسه‌های VLAN (VLAN IDs) |
1-4094 |
|||
|
حداکثر واحد انتقال (MTU) |
تا 1500 بایت |
|||
|
ورودی‌های مک (MAC entries) |
8192 |
|||
|
کانال‌های پورت (Port channels) |
4 |
|||
|
صف‌ها (Queues) |
4 صف خروجی (Egress queues) در هر پورت |
|||
|
بافرها (Buffers) |
1000 |
|||
|
لیست‌های کنترل دسترسی (ACLs) |
180 مورد برای MAC، IPv4 و IPv6 |
|||
|
زمان بوت (Bootup time) |
30 ثانیه |
|||
|
نرخ فورواردینگ، بسته‌های 64 بایتی در سوئیچ‌های Cisco Catalyst Micro |
||||
|
CMICR-4PS |
8.928 میلیون بسته در ثانیه (mpps) |
|||
|
CMICR-4PC |
8.928 میلیون بسته در ثانیه (mpps) |
|||
|
CMICR-4PT |
8.928 میلیون بسته در ثانیه (mpps) |
|||
|
کانکتورها و کابل‌کشی |
رابط‌ها (Interfaces): پورت‌های 10BASE-T: کانکتورهای RJ-45، کابل‌کشی زوج به‌هم‌تابیده بدون شیلد (UTP) دو زوجی رده 3، 4 یا 5 پورت‌های 100BASE-TX: کانکتورهای RJ-45، کابل‌کشی UTP دو زوجی رده 5 پورت‌های 1000BASE-T: کانکتورهای RJ-45، کابل‌کشی UTP چهار زوجی رده 5 پورت 1000BASE-FX: کانکتور SFP، کابل نوری |
|||
|
کانکتور برق |
یک کانکتور برق اختصاصی برای خود سوئیچ جهت استفاده با آداپتور AC/DC توصیه‌شده. |
|||
|
نشانگرها |
وضعیت هر پورت: سلامت لینک (Link integrity)، غیرفعال، فعالیت، سرعت، وضعیت PoE وضعیت سیستم: سیستم، حالت صرفه‌جویی در مصرف انرژی |
|||
|
ابعاد |
مدل |
اینچ |
سانتی‌متر |
|
|
CMICR-4PS |
1.79 x 3.54 x 3.10 |
4.55 x 9.0 x 7.88 |
||
|
CMICR-4PC |
1.79 x 3.54 x 3.10 |
4.55 x 9.0 x 7.88 |
||
|
CMICR-4PT |
1.77 x 6.00 x 5.29 |
4.5 x 15.24 x 13.45 |
||
|
وزن |
مدل |
پوند |
کیلوگرم |
|
|
CMICR-4PS |
1.32277 |
0.60 |
||
|
CMICR-4PC |
1.32277 |
0.60 |
||
|
CMICR-4PT |
2.0724 |
0.940 |
||
|
محدوده‌های محیطی |
عملیاتی*دما تا ارتفاع 5000 فوت (1524 متر) |
5- تا 35+ درجه سانتی‌گراد** |
23 تا 95 درجه فارنهایت |
|
|
عملیاتی*دما تا ارتفاع 10,000 فوت (3048 متر) |
5- تا 30+ درجه سانتی‌گراد |
23 تا 86 درجه فارنهایت |
||
|
دمای نگهداری تا ارتفاع 15,000 فوت (4572 متر) |
25- تا 70+ درجه سانتی‌گراد |
13- تا 158 درجه فارنهایت |
||
|
ارتفاع عملیاتی |
تا 3048 متر |
تا 10,000 فوت |
||
|
ارتفاع نگهداری |
تا 4000 متر |
تا 15,000 فوت |
||
|
رطوبت نسبی عملیاتی |
5% تا 95% بدون میعان |
|||
|
رطوبت نسبی نگهداری |
5% تا 95% بدون میعان |
|||
|
*حداقل دمای محیط برای شروع سرد (Cold start) برابر با 0 درجه سانتی‌گراد (32 درجه فارنهایت) است. **کارکرد در دمای بالای 40 درجه سانتی‌گراد ممکن است بر طول عمر مفید دستگاه تأثیر بگذارد. |
||||
جداول 5 و 6، مشخصات توان (Power Specifications) برای منبع تغذیه آداپتور Cisco Catalyst Micro Switches را شرح می‌دهند.
جدول 5. مشخصات آداپتور برق (Power adapter)
|
پارامتر |
حداقل |
اسمی (Nominal) |
حداکثر |
|
محدوده ولتاژ (Voltage range) |
85 ولت متناوب (VAC) |
100/120/240 ولت متناوب (VAC) |
264 ولت متناوب (VAC) |
|
فرکانس خط (Line frequency) |
47 هرتز |
50/60 هرتز |
63 هرتز |
جدول 6. توان خروجی آداپتور (Adapter output rating)
|
پارامترها (Parameters) |
رتبه‌بندی (Rating) |
|
خروجی (Output) |
53 ولت (53V) |
|
ولتاژ (Voltage) بر حسب VDC در بار 0.7 آمپر |
53.5 ولت (53.5V) |
|
تلورانس تنظیم (Set tolerance) (بر حسب درصد و VDC) |
±1% (52.965 ~ 54.035) |
|
حداقل جریان (Min. current) (آمپر) |
0 |
|
حداکثر جریان (Max. current) (آمپر) |
1.5 |
|
خطای کل (Total error) و |
±2% |
جداول 7 و 8، انواع آداپتورهای برق (Power Adapter) و توان عبوری (Passthrough Power) موجود را نشان می‌دهند.
جدول 7. انواع آداپتور برق و توان PoE موجود برای مدل‌های CMICR-4PS و CMICR-4PC
|
مدل (Model) |
توان خروجی POE موجود (Available POE Power) |
توضیحات (Description) |
|
آداپتور برق 80 وات (PSU-80W-AC) |
62 وات |
آداپتور برق 80 وات (کد محصول اصلی PWR-ADPT) |
|
آداپتور برق 80 وات (PSU-L-80W-ADPT) |
62 وات |
آداپتور برق 80 وات (53 ولت / 1.5 آمپر) |
|
آداپتور برق 74 وات (PSU-L-74W-ADPT) |
62 وات |
آداپتور برق 74 وات (53 ولت / 1.39 آمپر) |
|
آداپتور برق 65 وات AC به DC |
50 وات |
آداپتور 65 وات با مشخصات 53 ولت / 1.22 آمپر |
جدول 8. توان عبوری (Passthrough power) موجود برای مدل CMICR-4PT
|
منبع تغذیه ورودی شماره 1: توان آداپتور (وات) |
منبع تغذیه ورودی شماره 2: توان PD آپلینک (وات) |
توان خروجی |
||
|
فقط برای قابلیت عبور توان (PoE Passthrough) |
فقط برای قابلیت تحویل توان USB TYPE C (Power Delivery) |
هنگام اشتراک‌گذاری برای هر دو قابلیت PoE و USB Type C |
||
|
80 |
ناموجود (NA) |
62 |
55 |
55 |
|
ناموجود (NA) |
PoE+ 30 |
خیر |
خیر |
خیر |
|
ناموجود (NA) |
UPOE 60 |
29 |
23 |
23 |
|
ناموجود (NA) |
BT 90 |
46 |
39 |
39 |
|
80 |
PoE+ 30 |
62 |
55 |
55 |
|
80 |
UPOE 60 |
99 |
90 |
90 |
|
80 |
BT 90 |
120 |
90 |
90 |
جدول 9. توان عبوری (Passthrough power) موجود برای CMICR-4PS و CMICR-4PC
|
مدل‌های پریز دیواری (Wall Jack) (CMICR-4PS و CMICR-4PC) |
|||
|
آداپتور (Adapter) |
مدل (Model) |
توان ورودی (Input Power) (وات) |
توان PoE در دسترس (Available PoE Power) (وات) |
|
آداپتور 80 وات سیسکو (Cisco 80W Adapter) |
منبع تغذیه 80 وات (PSU 80W) (AC) |
80 |
62 |
|
آداپتور 74 وات سیسکو (Cisco 74W Adapter) |
PSU-L-74W-ADPT |
74 |
62 |
|
پشتیبانی از تجهیزات جانبی (Third Party Support) |
آداپتور 65 وات AC به DC |
65 |
50 |
جدول 10. پشتیبانی از مدیریت و استانداردها (Management and standards support)
|
توضیحات |
مشخصات فنی |
|
|
پشتیبانی از SNMP MIBها |
● BRIDGE-MIB
● CISCO-BRIDGE-EXT-MIB
● CISCO-CDP-MIB
● CISCO-CONFIG-COPY-MIB
● CISCO-ENVMON-MIB
● CISCO-ERR-DISABLE-MIB
● CISCO-FLASH-MIB
● CISCO-IF-EXTENSION-MIB
● CISCO-IGMP-FILTER-MIB
● CISCO-LAG-MIB
● CISCO-MEMORY-POOL-MIB
● CISCO-PAGP-MIB
● CISCO-PING-MIB
● CISCO-PORT-STORM-CONTROL-MIB
● CISCO-PROCESS-MIB
● CiscopowerEthernetMIB
● CISCO-ENTITY-SENSOR-MIB
|
● ciscoPowerEthernetExtMIB
● ciscoPoePdMIB
● CISCO-STP-EXTENSIONS-MIB
● CISCO-SYSLOG-MIB
● CISCO-TCP-MIB
● CISCO-UDLDP-MIB
● CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB
● CISCO-VLAN-MEMBERSHIP-MIB
● CISCO-VTP-MIB
● ENTITY-MIB
● ETHERLIKE-MIB
● IEEE8021-PAE-MIB
● IEEE8023-LAG-MIB
● IF-MIB
● SNMPv2-MIB
● TCP-MIB
● UDP-MIB
|
|
استانداردها |
● پروتکل درخت پوشا (Spanning Tree Protocol) IEEE 802.1D
● اولویت‌بندی کلاس سرویس (CoS Prioritization) IEEE 802.1p
● شبکه محلی مجازی (VLAN) IEEE 802.1Q
● استاندارد IEEE 802.1s
● استاندارد IEEE 802.1w
● استاندارد IEEE 802.1X
● استاندارد IEEE 802.1ab (LLDP)
● استاندارد IEEE 802.3ad
● استاندارد IEEE 802.3x برای ارتباط تمام‌دوطرفه (Full Duplex) در پورت‌های 10BASE-T، 100BASE-TX و 1000BASE-T
|
● استانداردهای IEEE 802.3af، 802.3at و 802.3bt
● استاندارد IEEE 802.3 10BASE-T
● استاندارد IEEE 802.3u 100BASE-TX
● استاندارد IEEE 802.3ab 1000BASE-T
● استاندارد IEEE 802.3z 1000BASE-X
● استانداردهای RMON I و II
● استانداردهای SNMP v1، v2c و v3
● استاندارد IEEE 802.3az
● استاندارد IEEE 802.1ax
|
|
انطباق با RFC |
● RFC 768 - پروتکل دیتاگرام کاربر (UDP)
● RFC 783 - پروتکل انتقال فایل ساده (TFTP)
● RFC 791 - پروتکل اینترنت (IP)
● RFC 792 - پروتکل پیام کنترل اینترنت (ICMP)
● RFC 793 - پروتکل کنترل انتقال (TCP)
● RFC 826 - پروتکل تفکیک آدرس (ARP)
● RFC 854 - پروتکل تلنت (Telnet)
● RFC 951 - پروتکل بوت‌استرپ (BOOTP)
● RFC 959 - پروتکل انتقال فایل (FTP)
● RFC 1112 - پروتکل IP Multicast و IGMP
● RFC 1157 - پروتکل SNMP v1
● RFC 1166 - آدرس‌های IP
● RFC 1256 - پروتکل کشف روتر (ICMP Router Discovery)
● RFC 1305 - پروتکل زمان شبکه (NTP)
● RFC 1492 - پروتکل TACACS+
● RFC 1493 - مدیریت پل (Bridge MIB)
● RFC 1542 - افزونه‌های BOOTP
● RFC 1901 - پروتکل SNMP v2C
● RFC 1902-1907 - پروتکل SNMP v2
● RFC 7252 - پروتکل CoAP
|
● RFC 1981 - کشف مسیر MTU برای IPv6
● FRC 2068 - پروتکل HTTP
● RFC 2131 - پروتکل پیکربندی پویای میزبان (DHCP)
● RFC 2138 - پروتکل RADIUS
● RFC 2233 - پروتکل IF MIB v3
● RFC 2373 - آدرس‌های قابل تجمیع IPv6
● RFC 2460 - پروتکل IPv6
● RFC 2461 - کشف همسایه در IPv6
● RFC 2462 - پیکربندی خودکار IPv6
● RFC 2463 - پروتکل ICMP برای IPv6
● RFC 2474 - سرویس‌های متمایز (DiffServ) Precedence
● RFC 2597 - ارسال تضمین‌شده (Assured Forwarding)
● RFC 2598 - ارسال سریع (Expedited Forwarding)
● RFC 2571 - مدیریت SNMP
● RFC 3046 - گزینه اطلاعات عامل رله DHCP
● RFC 3376 - پروتکل IGMP v3
● RFC 3580 - پروتکل 802.1X RADIUS
|
|
توجه:انطباق با RFC، MIB و استانداردها به سطح نرم‌افزار Cisco IOS بستگی دارد. |
||
جدول 11، میزان مصرف برق سوئیچ‌های مستقل سری Cisco Catalyst Micro Switch را بر اساس تست‌های «اتحادیه راهکارهای صنعت مخابرات» (ATIS) و با استفاده از جریان ترافیکی توزیع‌شده «ترکیب اینترنت» (IMIX) نشان می‌دهد. این تست‌ها با ولتاژ ورودی 115 ولت متناوب (VAC) در فرکانس 60 هرتز و بدون بارگذاری PoE انجام شده‌اند. مقادیر ارائه‌شده، حداکثر میزان مصرف برق ممکن در سناریوهای آزمایشی مربوطه هستند.
جدول 11. توان مصرفی (Power consumption) سوئیچ‌های مستقل Cisco Catalyst Micro Switch
|
واحد تحت تست (UUT) |
توان ورودی اندازه‌گیری شده (Measured Input P(W)) |
حداکثر توان PoE (Max POE (W)) |
||||||||||||||||||||
|
استاندارد مصرف انرژی (EnergyStar) |
بدون اتصال (No Link) |
خواب عمیق (Deep Sleep) |
میانگین وزنی توان (Weighted Average Pw) |
|||||||||||||||||||
|
شناسه محصول (SKU) |
لینک بالادست (Uplink) |
پروتکل اترنت سریع (FEP) |
ورودی (Input) |
ترافیک نیم-پورت (Half Port Traffic) |
ترافیک تمام-پورت (Full Port Traffic) |
تست PoE (بدون ترافیک) |
||||||||||||||||
|
0.01٪ / استاندارد اترنت کم‌مصرف (EEE) |
10% |
30% |
50% |
100% |
0.01٪ / استاندارد اترنت کم‌مصرف (EEE) |
10% |
30% |
50% |
100% |
25% |
50% |
90% |
100% |
|||||||||
|
CMICR-4PC |
ثابت (Fixed) |
80 وات |
115 ولت متناوب (115VAC) |
8.93 |
8.99 |
9.12 |
9.17 |
9.21 |
9.93 |
10.01 |
10.13 |
10.14 |
10.16 |
27.64 |
45.2 |
72.72 |
77.28 |
6.64 |
4.06 |
10.01 |
60 وات |
|
|
یک پورت مسی 1 گیگابیت (1x 1G Cu) |
||||||||||||||||||||||
|
یک پورت SFP 1 گیگابیت (1x 1G SFP) |
230 ولت متناوب (230VAC) |
8.92 |
9.04 |
9.18 |
9.2 |
9.21 |
9.91 |
10.05 |
10.13 |
10.16 |
10.2 |
27.36 |
44.67 |
72.57 |
76.73 |
6.69 |
4.09 |
10.05 |
60 وات |
|||
|
CMICR-4PS |
ثابت (Fixed) |
80 وات |
115 ولت متناوب (115VAC) |
9.19 |
9.26 |
9.36 |
9.39 |
9.42 |
10.84 |
10.98 |
11.08 |
11.1 |
11.14 |
27.83 |
45.36 |
72.78 |
78.66 |
6.61 |
5.55 |
10.98 |
60 وات |
|
|
دو پورت SFP 1 گیگابیت (2x 1G SFP) |
230 ولت متناوب (230VAC) |
9.18 |
9.38 |
9.41 |
9.43 |
9.48 |
10.76 |
10.96 |
11.07 |
11.1 |
11.15 |
27.65 |
45.8 |
72.72 |
78.41 |
6.68 |
5.6 |
10.96 |
60 وات |
|||
|
CMICR-4PT |
ثابت (Fixed) |
80 وات |
115 ولت متناوب (115Vac) |
9.27 |
9.35 |
9.44 |
9.49 |
9.5 |
10.2 |
10.32 |
10.41 |
10.43 |
10.45 |
26.16 |
44 |
72.21 |
79.49 |
10.32 |
7.85 |
10.32 |
60 وات |
|
|
یک پورت مسی 1 گیگابیت و یک پورت ترکیبی SFP/Cu 1 گیگابیت |
230 ولت متناوب (230Vac) |
9.3 |
9.38 |
9.46 |
9.49 |
9.52 |
10.25 |
10.38 |
10.42 |
10.44 |
10.46 |
26.02 |
44.5 |
72.25 |
79.17 |
10.38 |
7.87 |
10.38 |
60 وات |
|||
جدول 12. اطلاعات پشتیبانی ایمنی و انطباق (Compliance)
|
توضیحات |
مشخصات فنی |
|
استانداردهای ایمنی |
● UL 60950-1
● CAN/CSA 22.2 No. 60950-1
● EN 60950-1
● IEC 60950-1
● نشان CE
● AS/NZS 60950.1
● IEC/UL 62368-1 (جایگزین IEC/UL 60950-1 از سال 2019)
|
|
گواهینامه‌های انتشار الکترومغناطیسی (Electromagnetic emissions certifications) |
● FCC Part 15, CFR 47, Class A, آمریکای شمالی
● EN 55022 (CISPR22) و EN 55024 (CISPR24)، نشان CE، اتحادیه اروپا
● AS/NZS, Class A, CISPR22:2004 یا EN55022، استرالیا و نیوزیلند
● ICES-003 Issue 6: 2016
● KN 32: 2015
● TCVN 7189: 2009
● V-3/2015.04
● KN35: 2015
● TCVN 7317: 2003
|
|
زیست‌محیطی |
محدودیت استفاده از مواد خطرناک (ROHS) 6 |
|
استاندارد تجهیزات شبکه (NEBS) |
عدم نیاز به NEBS |
گزینه‌های نصب: ما گزینه‌های متنوعی را برای نصب سوییچ‌های Cisco Catalyst Micro ارائه می‌دهیم.
|
مدل |
گزینه‌های نصب (Mounting Options) |
|
CMICR-4PS |
● داکت کابل (Cable Duct)
|
|
CMICR-4PC |
● ریل DIN (Din Rail)
|
|
CMICR-4PT |
● نصب روی میز (Desk Mount)، نصب روی سطح (Surface Mount)
|
اطلاعات سفارش
جدول 13. اطلاعات سفارش (Ordering information)
|
سوئیچ‌های میکرو Cisco Catalyst |
|
|
شماره قطعه (Part number) |
توضیحات |
|
CMICR-4PS |
سوئیچ میکرو Catalyst برای نصب در پریزهای دیواری (wall-jack)، دارای 2 پورت آپلینک SFP |
|
CMICR-4PC |
سوئیچ میکرو Catalyst برای نصب در پریزهای دیواری (wall-jack)، دارای 1 پورت مسی و 1 پورت آپلینک SFP |
|
CMICR-4PT |
سوئیچ میکرو Catalyst برای نصب روی میز (desktop deployments) |
|
لوازم جانبی (Accessories) |
|
|
شماره قطعه (Part number) |
توضیحات (Description) |
|
CMICR-PWR-CNT |
کانکتور برق Molex |
|
CMICR-MSD-1G |
کارت حافظه Micro SD |
تجهیزات جانبی نصب (Mounting Accessories) برای نسخه‌های نصب روی دیوار (Wall jack) و ریل‌های استاندارد (DIN Rail)
|
شناسه محصول (PID) |
توضیحات |
|
CMICR-BZL-L-OC |
قاب (Bezel) بلند با موقعیت غیرمرکزی (Off Centered) |
|
CMICR-BZL-S-OC |
قاب (Bezel) کوتاه با موقعیت غیرمرکزی (Off Centered) |
|
CMICR-BZL-S-C |
قاب (Bezel) کوتاه با موقعیت مرکزی (Centered) |
|
CMICR-CLIP-DIN |
گیره ریل دین (DIN Rail Clip) |
|
CMICR-BRKT-S-OC |
براکت (Bracket) کوتاه با موقعیت غیرمرکزی (Off Centered) |
لوازم جانبی نصب (Mounting Accessory) برای نسخه رومیزی (Desktop version)
|
شناسه محصول (PID) |
توضیحات |
|
CMICR-BRKT-DSK |
براکت نصب رومیزی (Desk Top Mounting Bracket) |
| مدل | CMICR-BRKT-DSK |
