ترانسیور 100 گیگابیتی CXP-100G-SR12 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Transceiver Modulesزیردسته: CPAK
-
مدل: CPAK-100G-LR4
-
توضیحات: CPAK-100G-LR4 Transceiver module, 10km SMF
-
قیمت: 42,210.00 دلارآخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
در محیطهای پرشتاب امروزی برای سازمانها و ارائهدهندگان خدمات، تقاضا برای پهنای باند (Bandwidth) با سرعت بالا بهطور تصاعدی در حال افزایش است. سبد محصولات Cisco 100GBASE QSFP (Quad Small Form-Factor Pluggable) به اپراتورهای شبکه راهکاری استثنایی و با چگالی بالا (High-density) ارائه میدهد تا بتوانند مراکز داده مدرن، شبکههای محاسباتی با عملکرد بالا (High-performance computing)، لایههای هسته سازمانی (Enterprise core layers) و کاربردهای توزیع ارائهدهندگان خدمات را بهسادگی مقیاسدهی کنند. این ماژولهای فرستنده-گیرنده (Transceiver modules) که برای پاسخگویی به نیازهای در حال تحول اتصال طراحی شدهاند، عملکردی کارآمد، قابلاطمینان و ایمن را در انواع رسانههای شبکه تضمین میکنند.
همزمان با حرکت سازمانها به سمت سرعتهای بالاتر، این فرستنده-گیرندهها (Transceivers) با ادغام یکپارچه در زیرساختهای موجود، نقشی حیاتی ایفا میکنند. سیسکو با ارائه اتصالات قابلاطمینان 100 Gigabit Ethernet، به کسبوکارها این امکان را میدهد که ضمن حفظ مصرف انرژی در سطحی پایین، عملکرد خود را ارتقا دهند. این سبد محصولات جامع تضمین میکند که چه در حال اتصال سرورها در یک رک واحد باشید و چه در حال برقراری ارتباط میان مراکز سازمانی در فواصل جغرافیایی دور، یک راهکار نوری (Optical Solution) تخصصی برای پاسخگویی به نیازهای عملیاتی شما آماده است.
نمای کلی محصول
سبد محصولات فرستنده-گیرنده (Transceiver) 100 گیگابیتی سیسکو، طیف گستردهای از گزینههای نوری را برای پاسخگویی به نیازهای خاص مسافتی و کابلکشی ارائه میدهد. برای کاربردهای مراکز داده (Data Center) با برد کوتاه، گزینههایی نظیر QSFP-100G-SR4-S برای فیبرهای چندحالته (Multimode Fiber) استاندارد و مدل نوآورانه QSFP-100G-BIDI در دسترس هستند؛ مدل دوم امکان مهاجرت از سرعتهای 10 و 40 گیگابیت به 100 گیگابیت را با استفاده از زیرساختهای فیبر نوری دوبلکس LC موجود فراهم میکند. برای فواصل متوسط بر بستر فیبر تکحالته (Single-mode Fiber)، سیسکو ماژولهای QSFP-100G-PSM4-S، QSFP-100G-CWDM4-S، QSFP-100G-SM-SR، QSFP-100G-DR-S و QSFP-100G-FR-S را ارائه میدهد که تعادلی ایدهآل میان هزینه و عملکرد ایجاد میکنند.
هنگامی که به بردهای طولانیتر نیاز است، این سبد محصول برای مسافتهای تا 10 کیلومتر به مدلهای QSFP-100G-LR4-S و QSFP-100G-LR-S، برای فواصل منعطف در محیطهای دانشگاهی (Campus) به مدل QSFP-100G-GLC-LH-SM، برای بردهای گسترده تا 40 کیلومتر به مدل QSFP-100G-ER4L-S و برای فواصل طولانی (Long-haul) تا 80 کیلومتر به مدل QSFP-100G-ZR4-S ارتقا مییابد. علاوه بر این، سیسکو برای اتصالات مستقیم درونرک و بینرک، راهکارهای مقرونبهصرفهای نظیر کابلهای مسی مستقیم (Direct Attach Copper) سری QSFP-100G-CU، گزینههای انشعابی (Breakout) سری QSFP-4SFP25G-CU و کابلهای نوری فعال (Active Optical Cables) سبکوزن با مدل QSFP-100G-AOC را برای مدیریت منعطف کابلکشی ارائه میدهد.
ویژگیها و مزایا
- قابلیت تعویض در حین کار (Hot-Swappable): طراحی ماژولار امکان نصب و جایگزینی را بدون نیاز به خاموش کردن سیستمهای میزبان فراهم میکند که موجب تضمین دسترسیپذیری بالا (High Availability) و پایداری مداوم شبکه میشود.
- سازگاری جامع (Interoperability): انطباق کامل با مشخصات IEEE و استانداردهای صنعتی MSA برای یکپارچهسازی بینقص در پلتفرمهای سختافزاری متنوع.
- پایش دیجیتال پیشرفته: ارائه قابلیتهای نظارت نوری دیجیتال (DOM) بهصورت بلادرنگ برای ردیابی شاخصهای عملیاتی حیاتی مانند توان نوری و دما.
- قابلیت پوششدهی منعطف: پشتیبانی از توپولوژیهای مختلف کابلکشی، از 1 متر با استفاده از کابلهای مسی مستقیم (Direct Attach Copper) تا 80 کیلومتر بر روی خطوط فیبر نوری تکحالته (Single-mode).
- بهینهسازی مصرف انرژی: مهندسیشده برای مصرف برق پایین که منجر به کاهش هزینههای عملیاتی (OPEX) و بار حرارتی در پیکربندیهای سوئیچ با تراکم بالا میشود.
- گزینههای متنوع بریکاوت (Breakout): پشتیبانی از اتصالات بریکاوت 100 گیگابیت به 4 درگاه 25 گیگابیت، که امکان انتخابهای منعطف در اتصال و ارتقای تدریجی و روان شبکه را فراهم میسازد.
نمای کلی محصول
ماژولهای Cisco CXP 100GBASE به مشتریان طیف گستردهای از راهکارهای اتصال با چگالی بالا (High-density) با سرعت 100 گیگابیت بر ثانیه (100Gbps) را ارائه میدهند. این ماژولها برای شبکههای دیتاسنتر با برد کوتاه (Short-reach)، شبکههای محاسباتی با کارایی بالا (High-performance computing)، تجمیع هسته شبکه سازمانی (Enterprise core aggregation) و کاربردهای انتقال در شبکههای سرویسدهنده (Service provider transport) ایدهآل هستند.®CXP 100GBASE modules offer customers a wide variety of high-density 100Gbps connectivity solutions for short-reach data center networking, high-performance computing networks, enterprise core aggregation, and service provider transport applications.
ویژگیها و مزایا
ویژگیهای اصلی ماژولهای Cisco CXP 100GBASE عبارتند از:
● پشتیبانی از اترنت 100 گیگابیت (100 Gigabit Ethernet)
● دستگاه ورودی/خروجی با قابلیت تعویض در حین کار (Hot-swappable) که به پورت سوئیچ، روتر یا پلتفرم نوری مبتنی بر ماژول Cisco CXP متصل میشود.
● انعطافپذیری در انتخاب رابط (Interface)
● پشتیبانی از مدل «پرداخت به میزان رشد» (pay-as-you-grow)
● پشتیبانی از نظارت دیجیتال نوری (Digital Optical Monitoring - DOM)
● ماژولهای CXP-100G-SR10 و CXP-100G-SR12 با تمامی فرمفکتورهای (Form Factors) 100GBASE-SR10 که مطابق با استاندارد IEEE هستند، سازگاری کامل دارند.
● پشتیبانی از قابلیت شناسایی کیفیت (Quality ID) سیسکو که به پلتفرمهای Cisco امکان میدهد تا اصالت و تأییدیه ماژول توسط سیسکو را بررسی و شناسایی کنند.
● دستگیره کششی با کاربری آسان (Easy-to-use pull-release handle) که برای شناسایی سریع، دارای کدگذاری رنگی است.
● قابلیت پشتیبانی از سرعت 120 گیگابیت بر ثانیه (120Gb/s) با بهرهگیری از تمامی 12 مسیر نوری (optical lanes) برای کاربردهای اتصال متقابل (interconnect) با چگالی بالا
● ماژول CXP-100G-SR10 از کاربردهای تفکیکسازی (Breakout) پشتیبانی میکند؛ هر مسیر (Lane) با الزامات 10GBASE-SR و نرخهای شبکه انتقال نوری (OTN) تا 11.25 گیگابیت بر ثانیه مطابقت دارد.
● ماژولهای CXP-100G-SR10 و CXP-100G-SR12 هر دو از قابلیت تفکیک (Breakout) برای استانداردهای 40GBASE-SR4 پشتیبانی میکنند.
● حداکثر مسافت عملیاتی 100 متر بر روی فیبرهای OM3 یا حداکثر 150 متر بر روی فیبرهای OM4
● مصرف برق حداکثر 3.5 وات (3.5W)
● دمای عملیاتی کیس (Operating case temperature) از 0 تا 70 درجه سانتیگراد
● کانکتور نوری MPO-24 (MPO-24 optical receptacle)
ماژول Cisco CXP 100GBASE-SR10

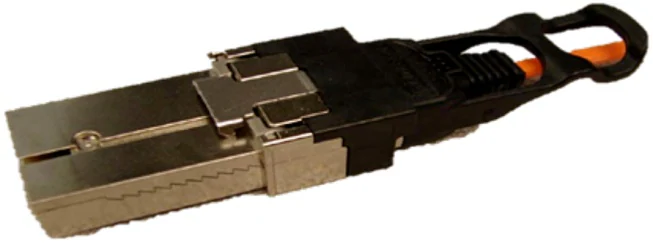

ماژول Cisco CXP 100GBASE-SR10 (شکل 1) از طول لینک 100 متر بر روی کابلهای چندرشتهای (Multifiber) بهینهشده با لیزر از نوع OM3 و 150 متر بر روی کابلهای OM4 پشتیبانی میکند. این ماژول، لینکهای 100 گیگابیتی با پهنای باند بالا را از طریق کابلهای ریبون 24 رشتهای که با کانکتورهای نوری MPO/MTP-24 خاتمه یافتهاند، ارائه میدهد. همچنین میتوان از این ماژول در حالت 10x10-Gb به همراه کابلهای بریکاوت (Breakout) ریبون به دوپلکس (Ribbon-to-duplex-fiber) برای اتصال به ده رابط نوری 10GBASE-SR استفاده کرد.
ماژول Cisco CXP 100GBASE-SR10
مشخصات فنی (Technical Specifications)
پشتیبانی پلتفرم (Platform Support)
ماژولهای Cisco CXP در سوئیچها و روترهای سیسکو پشتیبانی میشوند. برای جزئیات بیشتر، به بخش زیر مراجعه کنید:ماتریس سازگاری ماژولهای فرستنده-گیرنده (Transceiver Modules) 10 گیگابیت اترنت سیسکو.
اتصالات و کابلکشی (Connectors and cabling)
● کانکتور 24 رشتهای MPO/MTP (ماژولهای CXP 100GBASE-SR10 و CXP-100G-SR12 از کانکتور مادگی MPO/MTP-24 پشتیبانی میکنند)
توجه: تنها اتصالاتی که از پچکوردها (patch cords) با کانکتورهای PC یا UPC استفاده میکنند، پشتیبانی میشوند. پچکوردهای دارای کانکتورهای APC پشتیبانی نمیشوند. تمامی کابلها و مجموعههای کابلی مورد استفاده باید با استانداردهای ذکر شده در بخش «انطباق با مقررات و استانداردها» (Regulatory and Standards Compliance) که در ادامه این سند آمده است، مطابقت داشته باشند.
جدول 1، مشخصات کابلکشی (cabling specifications) برای ماژولهای Cisco CXP را ارائه میدهد.
جدول 1. مشخصات کابلکشی پورت CXP
ماژول Cisco CXP | طول موج (Wavelength) (نانومتر) | نوع کابل (Cable Type) | اندازه هسته (Core Size) (میکرون) | پهنای باند مودال (Modal Bandwidth) (مگاهرتز در کیلومتر)*مسافت کابلکشی (Cable Distance)*** | CXP-100G-SR10* |
فیبر چندحالته (MMF) | 850 | 2000 (OM3) | 50.0 50.0 | 4700 (OM4) 100 متر | 150 متر CXP-100G-SR12** |
CXP-100G-SR12 | 850 | 2000 (OM3) | 50.0 50.0 | 4700 (OM4) 100 متر | 150 متر CXP-100G-SR12** |
جدول 2، مشخصات نوری اصلی (Optical Characteristics) برای ماژولهای Cisco CXP 100GBASE را نشان میدهد.
جدول 2. مشخصات ارسال و دریافت نوری (Optical transmit and receive specifications)
ماژول | نوع | توان ارسالی (Transmit Power) (dBm)* | توان دریافتی (Receive Power) (dBm)* | محدوده طول موج مرکزی ارسال و دریافت (Transmit and Receive Center Wavelength Range) (نانومتر) | ||
حداکثر | حداقل | حداکثر | حداقل | |||
CXP-100G-SR10 | 100GBASE-SR10 10GBASE-SR | 1.0- به ازای هر لاین | 7.6- به ازای هر لاین | 2.4 به ازای هر لاین | 9.5- به ازای هر لاین | 12 لاین: 840 تا 860 نانومتر |
CXP-100G-SR12 | 100GBASE-SR10 | 2.5 به ازای هر لاین | 7.6- به ازای هر لاین | 2.4 به ازای هر لاین | 9.5- به ازای هر لاین | 12 لاین: 840 تا 860 نانومتر |
ابعاد
حداکثر ابعاد خارجی ماژولهای CXP برابر با (ارتفاع x عرض x عمق) 13.3 در 24 در 62 میلیمتر (0.52 در 0.94 در 2.44 اینچ) است.
ماژولهای Cisco CXP معمولاً وزنی کمتر از 200 گرم (7 oz.) دارند.
شرایط محیطی و الزامات توان (Power Requirements)
● محدوده دمای نگهداری: 40- تا 85 درجه سانتیگراد (40- تا 185 درجه فارنهایت)
● محدوده دمای عملیاتی CXP: 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)
● میزان مصرف برق CXP در دمای 70 درجه سانتیگراد: حداکثر کمتر از 3.5 وات
اطلاعات سفارش
جدول 3 اطلاعات مربوط به سفارشگذاری ماژولهای Cisco CXP و کابلهای مرتبط با آن را ارائه میدهد.
جدول 3. اطلاعات سفارشگذاری (Ordering information)
توضیحات | شماره محصول |
ماژول 100GBASE-SR10 CXP برای فیبر نوری چندحالته (MMF) با قابلیت انطباق با استاندارد 10GBASE-SR | CXP-100G-SR10 |
ماژول 100GBASE-SR10 CXP برای فیبر نوری چندحالته (MMF) | CXP-100G-SR12 |
انطباق با مقررات و استانداردها (Regulatory and standards compliance)
استانداردها:
● GR-20-CORE: الزامات عمومی (Generic Requirements) برای فیبر نوری و کابلهای فیبر نوری
● GR-326-CORE: الزامات عمومی (Generic Requirements) برای کانکتورهای نوری تکحالته (Single-Mode Optical Connectors) و مجموعههای جامپر (Jumper Assemblies)
● GR-1435-CORE: الزامات عمومی (Generic Requirements) برای کانکتورهای نوری چندفیبره (Multifiber Optical Connectors)
● استاندارد IEEE 802.3ba (LR4, SR10)
● سازگار با دستورالعمل محدودیت استفاده از مواد خطرناک (RoHS) 6
ایمنی (Safety)
● کلاس لیزر 1 (Laser Class 1) مطابق با استاندارد 21CFR-1040 LN50 مورخ 7/2001
● کلاس لیزر 1 (Laser Class 1) مطابق با استاندارد IEC60825-1
اطلاعات تکمیلی
برای کسب اطلاعات بیشتر درباره ماژولهای نوری (Optics) و مسی (Copper) مدل Cisco CXP 100GBASE، به این آدرس مراجعه کنیدhttps://www.cisco.com/go/dcnm.
