کنترلر وایرلس CW9800L سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: CW9800L
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:

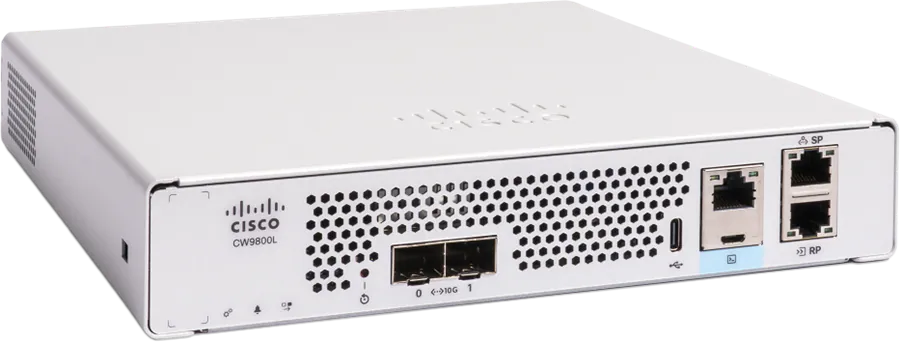

کنترلر وایرلس Cisco CW9800L یک راهکار شبکه تخصصی است که برای ارائه مدیریت قدرتمند در محیط‌های وایرلس کوچک تا متوسط طراحی شده است. این دستگاه تعادلی میان انعطاف‌پذیری و مقیاس‌پذیری (Scalability) ایجاد می‌کند و به سازمان‌ها امکان می‌دهد تا شبکه‌های وایرلس امن و قابل اطمینانی بسازند که پاسخگوی نیازهای ارتباطی مدرن باشد. این کنترلر با پشتیبانی از تعداد قابل توجهی اکسس پوینت (Access Point) و کلاینت، تضمین می‌کند که کسب‌وکارها، مؤسسات آموزشی و شعب از راه دور بتوانند اتصال وای-فای (Wi-Fi) با کارایی بالا را برای کاربران و دستگاه‌های اینترنت اشیاء (IoT) خود حفظ کنند.
این کنترلر بر پایه سیستم‌عامل Cisco IOS XE ساخته شده است که امکان یکپارچه‌سازی بی‌نقص با Cisco Catalyst Center را فراهم می‌کند. این یکپارچگی، تحلیل‌های مبتنی بر هوش مصنوعی (AI-driven analytics)، مدیریت خودکار شبکه و فرآیندهای عیب‌یابی (Troubleshooting) ساده‌سازی شده را برای سازمان‌ها به ارمغان می‌آورد. با طراحی فشرده و قابلیت‌های سطح سازمانی (Enterprise-grade)، مدل CW9800L به گونه‌ای مهندسی شده است که یک سرمایه‌گذاری آینده‌نگرانه باشد؛ این دستگاه ضمن پشتیبانی از جدیدترین استانداردهای بی‌سیم، به راحتی در زیرساخت‌های شبکه در حال توسعه، قابل پیاده‌سازی و مدیریت است.
نمای کلی محصول
کنترلر وایرلس Cisco CW9800L به عنوان یک دستگاه با کارایی بالا (High-performance) عمل می‌کند که قادر به مدیریت تا 500 اکسس پوینت (Access Point) و 10,000 کلاینت است. این دستگاه تا 10 گیگابیت بر ثانیه (Gbps) پهنای باند (Throughput) ارائه می‌دهد که آن را برای محیط‌هایی که به برنامه‌های مبتنی بر ابر (Cloud-based) و استفاده از دستگاه‌های با تراکم بالا (High-density) متکی هستند، بسیار مناسب می‌سازد. این دستگاه در یک فرم فاکتور (Form factor) فشرده 1 یونیت (1 RU) قرار گرفته است که می‌توان آن را با استفاده از یک قفسه رک اختصاصی برای بهینه‌سازی فضا، به گونه‌ای تنظیم کرد که دو واحد در یک فضای رک نصب شوند.
امنیت و بهره‌وری عملیاتی (Operational Efficiency) در طراحی CW9800L نقشی محوری دارند. این دستگاه شامل پشتیبانی داخلی از WPA3، تحلیل ترافیک رمزنگاری‌شده (Encrypted Traffic Analytics) و دسترسی نرم‌افزار-محور (Software-Defined Access) برای محافظت از داده‌های حساس است. علاوه بر این، این کنترلر امکان نظارت ابری (Cloud Monitoring) را از طریق داشبورد Meraki فراهم می‌کند که دید یکپارچه‌ای را در سراسر شبکه ارائه می‌دهد. برای سازمان‌هایی که به پشتیبانی از برنامه‌های کاربردی سفارشی نیاز دارند، این دستگاه قابلیت ارتقای فضای ذخیره‌سازی (Storage Expansion) را برای میزبانی برنامه‌ها به صورت اختیاری ارائه می‌دهد. همچنین برای اطمینان از دسترس‌پذیری بالا (High Availability)، این دستگاه از منبع تغذیه اضافی (Redundant Power Supply) اختیاری پشتیبانی می‌کند که ریسک وقفه در سرویس‌دهی را به حداقل می‌رساند.
ویژگی‌ها و مزایا
- ظرفیت و عملکرد بالا:پشتیبانی از حداکثر 500 اکسس پوینت (Access Point)، 10,000 کلاینت و پهنای باند (Bandwidth) 10 گیگابیت بر ثانیه، که دو برابر ظرفیت مدل پایه C9800-L است.
- امنیت پیشرفته:شامل پشتیبانی بومی از WPA3، تحلیل ترافیک رمزنگاری‌شده (Encrypted Traffic Analytics) و دسترسی نرم‌افزار-محور (SD-Access) برای تضمین حفاظت جامع شبکه.
- بهره‌وری عملیاتی:عملکرد با 10 دسی‌بل صدای کمتر نسبت به مدل‌های قبلی و طراحی کم‌جا در ابعاد 1 RU با گزینه‌های نصب رک دو واحدی.
- استقرار منعطف:پشتیبانی از حالت‌های مختلف از جمله متمرکز (محلی)، شعبه توزیع‌شده (Cisco FlexConnect) و شبکه بی‌سیم SD-Access (فابریک).
- مدیریت هوشمند:یکپارچه‌سازی با Cisco Catalyst Center برای تحلیل‌ها و اتوماسیون مبتنی بر هوش مصنوعی، به همراه نظارت ابری از طریق داشبورد Meraki.
- میزبانی اپلیکیشن:ارائه گزینه 32 گیگابایت حافظه ذخیره‌سازی اضافی برای اجرای مستقیم اپلیکیشن‌های سفارشی روی کنترلر.
- افزونگی (Redundancy):ارائه منبع تغذیه افزونه اختیاری (CW9800L-RPS=) برای حفظ تداوم عملیات شبکه.
- سازگاری گسترده:پشتیبانی از طیف وسیعی از اکسس پوینت‌های سیسکو، شامل استانداردهای Wi-Fi 5 Wave 2، Wi-Fi 6/6E و Wi-Fi 7.
- اتصالات سخت‌افزاری:مجهز به 2 پورت آپلینک 1G/10G SFP+ و پورت‌های مختلف کنسول/مدیریت برای اتصالات متنوع و مدیریت خارج از باند (Out-of-band).
کنترلر وایرلس Cisco CW9800L مدیریت شبکه‌های وایرلس کوچک و متوسط را امکان‌پذیر می‌سازد. این دستگاه قادر است تا 500 اکسس پوینت (Access Points) و 10,000 کلاینت را مدیریت کرده و در عین حال انعطاف‌پذیری (Flexibility) و مقیاس‌پذیری (Scalability) لازم را برای ایجاد یک شبکه وایرلس امن و مطمئن فراهم کند.
نمای کلی محصول
کنترلر وایرلس Cisco CW9800L عملکرد، امنیت و سادگی پیشرفته‌ای را برای شبکه‌های وایرلس کوچک و متوسط به ارمغان می‌آورد. این دستگاه از حداکثر 500 اکسس پوینت (AP) و 10,000 کلاینت پشتیبانی می‌کند و وای-فای (Wi-Fi) قدرتمند و آینده‌نگرانه‌ای را برای مدیریت آسان جدیدترین دستگاه‌ها، برنامه‌های مبتنی بر ابر (Cloud-based) و نیازهای اینترنت اشیاء (IoT) ارائه می‌دهد. این محصول با برخورداری از ویژگی‌های سطح سازمانی (Enterprise-grade) در ابعادی فشرده، گزینه‌ای ایده‌آل برای کسب‌وکارهای در حال رشد، پردیس‌های آموزشی یا شعب دوردست است.
این محصول با بهره‌گیری از سیستم‌عامل Cisco IOS XE، امکان یکپارچه‌سازی بی‌نقص با Cisco Catalyst Center را برای تحلیل‌های مبتنی بر هوش مصنوعی (AI)، عیب‌یابی پیشرفته و اتوماسیون شبکه فراهم می‌کند.امنیت در این دستگاه به صورت داخلی تعبیه شده است و با پشتیبانی از WPA3، تحلیل ترافیک رمزنگاری‌شده (Encrypted Traffic Analytics) و دسترسی نرم‌افزار-محور (Software-Defined Access)، به محافظت از کاربران و داده‌ها کمک می‌کند.
پایش ابری (Cloud monitoring) که از طریق داشبورد Meraki قابل دسترسی است، دید یکپارچه‌ای را برای مدیریت آسان و عیب‌یابی (Troubleshooting) فراهم می‌کند. این محصول با پشتیبانی از میزبانی اپلیکیشن و طراحی ماژولار، ضمن به حداکثر رساندن بازگشت سرمایه، از موارد استفاده نسل آینده پشتیبانی می‌کند.
سوئیچ Cisco CW9800L انتخابی ایده‌آل برای سازمان‌هایی است که به دنبال اتصال بی‌سیم (Wireless) هوشمند، امن و آینده‌نگرانه هستند که نوآوری‌های سازمانی را در مقیاس مناسب با نیازهای شما ارائه می‌دهد.
ویژگی‌ها و مزایا
جدول 1. نمای کلی ویژگی‌ها
ویژگی | توضیحات |
ارتفاع شاسی (Chassis) | یک واحد رک (1 RU) |
پردازنده (Processor) | Intel Icelake-D LCC (8 هسته‌ای، 2 گیگاهرتز) |
حداکثر تعداد اکسس پوینت‌ها (Access Points) | 500 |
حداکثر تعداد کلاینت‌ها (Clients) | 10000 |
حداکثر توان عملیاتی (Throughput) | تا 10 گیگابیت بر ثانیه (Gbps) |
حداکثر تعداد WLANها | 4096 |
حداکثر تعداد VLANها | 4096 |
حداکثر تعداد تگ‌های سایت (Site Tags) | 250 |
حداکثر تعداد Flex APها در هر سایت | 400 |
حداکثر تعداد تگ‌های خط‌مشی (Policy Tags) | 4096 |
حداکثر تعداد تگ‌های رادیویی (RF Tags) | 250 |
حداکثر تعداد پروفایل‌های رادیویی (RF Profiles) | 500 |
حداکثر تعداد پروفایل‌های خط‌مشی (Policy Profiles) | 4096 |
حداکثر تعداد پروفایل‌های Flex | 250 |
لینک‌های آپلینک (Uplink) ثابت | 2 عدد پورت 1G/10G SFP+ |
منبع تغذیه (Power Supply) مازاد (اختیاری) | CW9800L-RPS= (منابع تغذیه DC با ورودی دوگانه به یک آداپتور برای افزونگی توان) |
حداکثر توان مصرفی | 90 وات (با بار USB 4.5 وات) |
حالت‌های استقرار (Deployment) | متمرکز (محلی)، شعبه توزیع‌شده (Cisco FlexConnect)، وایرلس SD-Access (فابریک)فرم فاکتور (Form Factor) |
216 میلی‌متر * 234.7 میلی‌متر * 40.2 میلی‌متر | 8.5 اینچ در 9.24 اینچ در 1.58 اینچ (216 میلی‌متر در 234.7 میلی‌متر در 40.2 میلی‌متر) |
عملکرد، ظرفیت و بهره‌وری عملیاتی (Operational Efficiency) بهبودیافته
کنترلر وایرلس Cisco CW9800L قابلیت‌های زیرساخت بی‌سیم را به شکل چشمگیری ارتقا می‌دهد و در مقایسه با مدل پایه C9800-L، عملکردی بهبودیافته و ظرفیتی دو برابر ارائه می‌دهد. این دستگاه از حداکثر 500 اکسس پوینت (Access Point) و 10,000 کلاینت پشتیبانی می‌کند و با ارائه پهنای باند (Throughput) بک‌هال تا 10 Gbps، گزینه‌ای ایده‌آل برای پیاده‌سازی‌های کوچک تا متوسط محسوب می‌شود.
فراتر از ظرفیت، مدل CW9800L برای بهره‌وری عملیاتی (Operational Efficiency) طراحی شده است و تا 10 دسی‌بل (dB) کم‌صداتر از مدل قبلی خود کار می‌کند. فرم فاکتور (Form Factor) فشرده 1 یونیت (1 RU) آن، در کنار قفسه رک اختصاصی (CW9800L-RMNT=) که امکان قرارگیری دو دستگاه در یک یونیت رک را فراهم می‌کند، باعث بهینه‌سازی فضا می‌شود. این ترکیب از ظرفیت بالاتر و کاهش فضای اشغالی، ارزش تجاری قابل‌توجهی را از طریق بهبود مدیریت شبکه و کاهش هزینه‌های عملیاتی (Operational Costs) فراهم می‌آورد.
● دو برابر ظرفیت و عملکرد بهبودیافته نسبت به مدل پایه C9800-L
● پشتیبانی از حداکثر 500 اکسس پوینت (AP)، 10,000 کلاینت و 10 گیگابیت بر ثانیه پهنای باند (Throughput)
● عملکرد تا 10 دسی‌بل (dB) کم‌صداتر برای استقرار منعطف
● طراحی 1 RU با گزینه قفسه رک دو واحدی
مدل CW9800L ارزش خود را از طریق ویژگی‌های پیشرفته‌ای که انعطاف‌پذیری (Flexibility) و قابلیت اطمینان (Reliability) را تقویت می‌کنند، گسترش می‌دهد. این دستگاه از کانتینرهای میزبانی برنامه (App hosting containers) پشتیبانی می‌کند که به مشتریان امکان می‌دهد در صورت سفارش با گزینه 32 گیگابایت حافظه ذخیره‌سازی اضافی، برنامه‌های سفارشی را مستقیماً روی کنترلر (Controller) مستقر کنند. این قابلیت، برنامه‌پذیری شبکه (Network programmability) را بهبود بخشیده و امکان یکپارچه‌سازی دقیق‌تر سرویس‌های شخص ثالث (Third-party services) را فراهم می‌سازد.
دستگاه CW9800L یک گزینه منبع تغذیه (Power Supply) افزونه (Redundant) با مدل (CW9800L-RPS=) ارائه می‌دهد که عملکرد مداوم را تضمین کرده و وقایع در سرویس‌دهی را به حداقل می‌رساند.
پشتیبانی از پلتفرم (Platform Support)
کنترلر وایرلس Cisco Wireless 9800L به صورت یک دستگاه (Appliance) با یک شماره قطعه (SKU) واحد عرضه می‌شود:
● CW9800L
این محصول از اکسس پوینت‌های (Access Points) سیسکو از نسل‌های زیر پشتیبانی می‌کند: Wi-Fi 5 Wave 2 (802.11ac Wave 2)، Wi-Fi 6/6E (802.11ax) و Wi-Fi 7 (802.11be)
مشخصات تصویر
کنترلر وایرلس Cisco CW9800L حداقل به نسخه 17.18.2 از سیستم‌عامل IOS XE نیاز دارد.
مشخصات محصول
ابعاد فیزیکی (Physical Dimensions)
جدول 2. مشخصات فنی Cisco CW9800L WLC
ابعاد | مقدار |
عرض | 8.5 اینچ (216 میلی‌متر) |
عمق | 9.24 اینچ (235 میلی‌متر) |
ارتفاع | 1.58 اینچ (40 میلی‌متر) |
وزن | 4.6 پوند (2.1 کیلوگرم) |
اجزای محصول

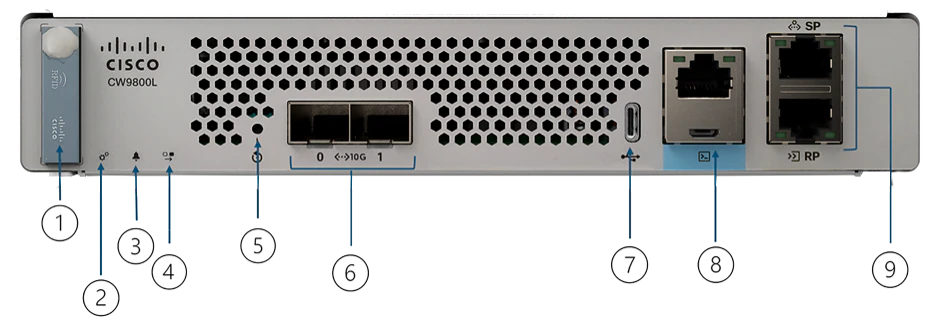

پنل جلویی
جدول 3. اجزای پنل جلویی
برچسب | توضیحات |
1 | تگ RFID (اختیاری) |
2 | چراغ وضعیت سیستم (System LED) |
3 | چراغ هشدار (Alarm LED) |
4 | چراغ دسترسی‌پذیری بالا (High Availability LED) |
5 | دکمه بازنشانی (Reset Button) |
6 | 2 پورت 1/10G SFP |
7 | پورت USB 3.0 |
8 | پورت‌های کنسول Micro USB و RJ45 |
9 | پورت سرویس (SP) و پورت افزونگی (RP) از نوع RJ-45 |

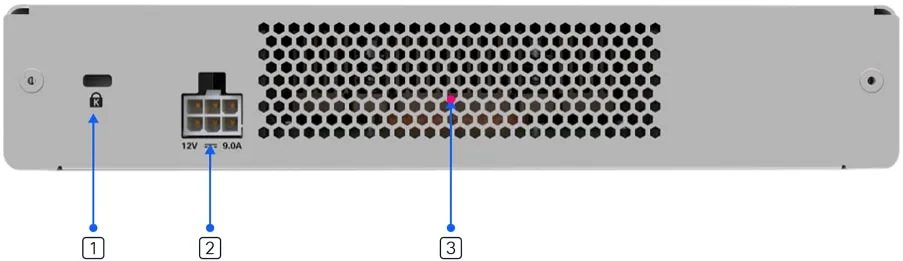

اجزای پنل پشتی CW9800L
جدول 4. اجزای پنل پشتی
برچسب | توضیحات |
1 | قفل کنزینگتون (Kensington lock) |
2 | آداپتور برق |
3 | تهویه |
جدول 5. پورت‌ها و کاربرد آن‌ها
پورت | توضیحات |
1 عدد پورت کنسول RJ-45 | پورت کنسول برای مدیریت خارج از باند (Out-of-band management). |
1 عدد پورت کنسول Micro USB | پورت کنسول برای مدیریت خارج از باند (Out-of-band management). |
1 عدد پورت USB 3.0 نوع C | پورت USB 3.0 برای اتصال حافظه خارجی. |
1 عدد پورت مدیریت RJ-45 | پورت مدیریت مورد استفاده برای مدیریت خارج از باند (Out-of-band management). همچنین به عنوان پورت سرویس شناخته می‌شود. |
1 عدد پورت افزونگی (Redundancy) RJ-45 | پورت افزونگی مورد استفاده برای SSO. |
2 عدد پورت فیبر نوری SFP+ 10G | پورت‌های مورد استفاده برای ارسال و دریافت ترافیک بین اکسس پوینت‌ها و کنترلر، ترافیک به سمت شبکه اصلی (Northbound)، ترافیک مدیریت درون‌باندی (In-band management) و ترافیک کلاینت‌های بی‌سیم. باید به سوئیچ متصل شوند. |
نشانگرهای LED پنل جلویی
جدول 6. تعریف وضعیت چراغ‌های LED پنل جلویی
LED | رنگ | عملکرد |
سیستم | سبز ثابت | نشان‌دهنده تکمیل فرآیند بوت شدن IOS است. |
سبز چشمک‌زن | نشان‌دهنده در حال اجرا بودن فرآیند بوت IOS است. | |
کهربایی ثابت | نشان‌دهنده کرش (Crash) سیستم است. | |
کهربایی چشمک‌زن | نشان‌دهنده شکست در بوت امن (Secure Boot) است. | |
خاموش | نشان‌دهنده این است که سیستم در حالت بوت ROMMON قرار دارد. | |
LED هشدار (ALARM / ALM) | سبز ثابت | نشان‌دهنده تکمیل بوت ROMMON است. |
سبز چشمک‌زن | نشان‌دهنده در حال انجام بودن ارتقای ایمیج (Image) سیستم است. | |
کهربایی ثابت | نشان‌دهنده فعال بودن بوت ROMMON و بوت سیستم است. | |
کهربایی چشمک‌زن | نشان‌دهنده خطای دما یا شکست در بوت امن (Secure Boot) است. | |
خاموش | غیرفعال بودن HA | |
LED وضعیت HA | سبز ثابت | HA فعال |
سبز چشمک‌زن | HA آماده‌به‌کار (Standby Hot) | |
کهربایی ثابت | همتا (Peer) یافت نشد | |
کهربایی چشمک‌زن آرام | بوت شده با HA آماده‌به‌کار سرد (Standby Cold) | |
کهربایی چشمک‌زن سریع | نگهداری (Maintenance) HA | |
قرمز | WLC روشن است و در حال بارگذاری فریم‌ور (Firmware) بوت‌استرپ است (به همراه LED سیستم سبز و LED هشدار کهربایی ثابت) | |
LED پورت SFP | سبز ثابت | نشان‌دهنده تشخیص سیگنال و فعال‌سازی توسط نرم‌افزار |
کهربایی ثابت | نشان‌دهنده از دست رفتن سیگنال | |
خاموش | پیکربندی نشده و توسط نرم‌افزار فعال نشده است | |
کنسول (Console) | سبز ثابت (LED سمت راست روی RJ45) | کنسول USB فعال |
سبز ثابت (LED سمت چپ روی RJ45) | کنسول RJ-45 فعال | |
LEDهای SP/RP | خاموش | بدون اتصال (Linkup) |
سبز ثابت (LED سمت راست روی RJ45) | اتصال برقرار (Linkup) | |
سبز چشمک‌زن (LED سمت چپ روی RJ45) | فعالیت (Activity) |
مشخصات فنی
جدول 7. مشخصات فنی (Specifications)
مشخصات فنی | ||
وایرلس (Wireless) | IEEE 802.11a, 802.11b, 802.11g, 802.11d, WMM/802.11e, 802.11h, 802.11n, 802.11k, 802.11r, 802.11u, 802.11w, 802.11ac Wave1 and Wave2, 802.11ax, 802.11be | |
سیمی (Wired)، سوئیچینگ و مسیریابی (Routing) | IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, 1000BASE-T, 1000BASE-SX, 1000-BASE-LH, IEEE 802.1Q VLAN tagging, IEEE 802.1AX Link Aggregation, 802.3ae | |
درخواست‌های نظر (RFCs) برای استانداردهای داده استانداردهای امنیتی | ● RFC 768 پروتکل دیتاگرام کاربر (UDP) ● RFC 791 پروتکل اینترنت (IP) ● RFC 2460 پروتکل IPv6 ● RFC 792 پروتکل پیام کنترل اینترنت (ICMP) ● RFC 793 پروتکل کنترل انتقال (TCP) ● RFC 826 پروتکل تفکیک آدرس (ARP) ● RFC 1122 الزامات برای میزبان‌های اینترنتی ● RFC 1519 مسیریابی بین دامنه‌ای بدون کلاس (CIDR) ● RFC 1542 پروتکل بوت‌استرپ (BOOTP) ● RFC 2131 پروتکل پیکربندی پویای میزبان (DHCP) ● RFC 5415 پروتکل کنترل و تأمین نقاط دسترسی وایرلس (CAPWAP) ● RFC 5416 اتصال CAPWAP برای 802.11 ● IEEE 802.11i (WPA2, RSN) ● دسترسی محافظت‌شده وای-فای 3 (WPA3) ● RFC 1321 الگوریتم خلاصه پیام MD5 ● RFC 1851 تبدیل Triple DES (3DES) در محموله امنیتی کپسوله‌شده (ESP) ● RFC 2104 HMAC: هش‌گذاری کلیددار برای احراز هویت پیام ● RFC 2246 پروتکل TLS نسخه 1.0 ● RFC 2401 معماری امنیتی برای پروتکل اینترنت ● RFC 2403 الگوریتم HMAC-MD5-96 در ESP و AH ● RFC 2404 الگوریتم HMAC-SHA-1-96 در ESP و AH ● RFC 2405 الگوریتم رمزنگاری ESP DES-CBC با IV صریح ● RFC 2407 تفسیر برای پروتکل مدیریت کلید انجمن امنیتی اینترنت (ISAKMP) ● RFC 2408 پروتکل ISAKMP ● RFC 2409 تبادل کلید اینترنت (IKE) ● RFC 2451 الگوریتم‌های رمزنگاری ESP در حالت CBC ● RFC 3280 پروفایل زیرساخت کلید عمومی (PKI) X.509 اینترنت و لیست ابطال گواهی (CRL) ● RFC 4347 امنیت لایه انتقال دیتاگرام (DTLS) ● RFC 5246 پروتکل TLS نسخه 1.2 ● RFC 8446 پروتکل TLS نسخه 1.3 | |
رمزنگاری (Encryption) | ● استاندارد رمزنگاری پیشرفته (AES): حالت زنجیره‌ای بلوک رمز (CBC)، شمارنده با CBC-MAC (CCM)، پروتکل کد احراز هویت پیام شمارنده با CBC (CCMP) ● استاندارد رمزنگاری داده (DES): DES-CBC, 3DES ● لایه سوکت‌های امن (SSL) و امنیت لایه انتقال (TLS): RC4 128-بیتی و RSA 1024 و 2048-بیتی ● DTLS: AES-CBC ● IPsec: DES-CBC, 3DES, AES-CBC (فقط برای موارد استفاده FIPS پشتیبانی می‌شود) | |
احراز هویت، مجوزدهی و حسابداری (AAA) | ● IEEE 802.1X ● RFC 2548 ویژگی‌های RADIUS اختصاصی مایکروسافت ● RFC 2716 پروتکل نقطه-به-نقطه (PPP) پروتکل احراز هویت توسعه‌پذیر (EAP)-TLS ● RFC 2865 احراز هویت RADIUS ● RFC 2866 حسابداری RADIUS ● RFC 2867 حسابداری تونل RADIUS ● RFC 2869 افزونه‌های RADIUS ● RFC 3576 افزونه‌های مجوزدهی پویا برای RADIUS ● RFC 5176 افزونه‌های مجوزدهی پویا برای RADIUS ● RFC 3579 پشتیبانی RADIUS برای EAP ● RFC 3580 دستورالعمل‌های RADIUS برای IEEE 802.1X ● RFC 3748 پروتکل احراز هویت توسعه‌پذیر (EAP) ● احراز هویت مبتنی بر وب ● پشتیبانی TACACS برای کاربران مدیریتی | |
مدیریت (Management) | ● پروتکل مدیریت شبکه ساده (SNMP) نسخه‌های v1, v2c, v3 ● RFC 854 تلنت (Telnet) ● RFC 1155 اطلاعات مدیریتی برای اینترنت‌های مبتنی بر TCP/IP ● RFC 1156 MIB ● RFC 1157 پروتکل SNMP ● RFC 1213 پروتکل SNMP MIB II ● RFC 1350 پروتکل انتقال فایل ساده (TFTP) ● RFC 1643 اترنت MIB ● RFC 2030 پروتکل زمان شبکه ساده (SNTP) ● RFC 2616 پروتکل HTTP ● RFC 2665 MIB انواع رابط‌های مشابه اترنت ● RFC 2674 تعاریف اشیاء مدیریت‌شده برای پل‌ها با کلاس‌های ترافیکی، فیلترینگ چندپخشی (Multicast) و افزونه‌های مجازی ● RFC 2819 MIB نظارت از راه دور (RMON) ● RFC 2863 MIB گروه رابط‌ها ● RFC 3164 پروتکل Syslog ● RFC 3414 مدل امنیتی مبتنی بر کاربر (USM) برای SNMPv3 ● RFC 3418 MIB برای SNMP ● RFC 3636 تعاریف اشیاء مدیریت‌شده برای MAUهای IEEE 802.3 ● RFC 4741 پروتکل پایه NETCONF ● RFC 4742 پروتکل NETCONF روی SSH ● RFC 6241 پروتکل NETCONF ● RFC 6242 پروتکل NETCONF روی SSH ● RFC 5277 اعلان‌های رویداد NETCONF ● RFC 5717 فراخوانی رویه از راه دور با قفل جزئی ● RFC 6243 قابلیت With-Defaults برای NETCONF ● RFC 6020 زبان YANG ● MIBهای اختصاصی Cisco | |
رابط‌های مدیریتی | ● مبتنی بر وب: HTTP/HTTPS ● رابط خط فرمان (CLI): Telnet, پروتکل Secure Shell (SSH), پورت سریال ● پروتکل SNMP ● پروتکل NETCONF | |
شرایط محیطی پشتیبانی‌شده | دمای عملیاتی: ● 0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت) دمای نگهداری: ● 25- تا 70 درجه سانتی‌گراد (13- تا 158 درجه فارنهایت) رطوبت عملیاتی: ● 5 تا 95 درصد رطوبت نسبی (غیر متراکم) رطوبت نگهداری: ● 0 تا 95 درصد رطوبت نسبی (غیر متراکم) ارتفاع: ● ارتفاع عملیاتی: 0 تا 3048 متر (10,000 فوت) در دمای 30 درجه سانتی‌گراد (86 درجه فارنهایت) ● ارتفاع غیرعملیاتی: متعاقباً اعلام می‌شود ورودی الکتریکی: ● محدوده فرکانس ورودی AC: 50 تا 60 هرتز ● ولتاژ ورودی AC: 100 تا 240 ولت AC حداکثر توان مصرفی: ● حداکثر توان اندازه‌گیری شده CW9800L برابر با 90 وات (با بار USB 4.5 وات) حداکثر اتلاف حرارت: ● CW9800L: 307.2 بی‌تی‌یو بر ساعت (با بار USB 4.5 وات) اندازه‌گیری سطح توان صوتی: ● عادی تا 25.6 درجه سانتی‌گراد (78.8 درجه فارنهایت): 29.5 دسی‌بل (dBA) ● افزایش‌یافته 26 تا 39 درجه سانتی‌گراد (79 تا 102 درجه فارنهایت): 37.4 دسی‌بل (dBA) ● بالا 40 تا 49 درجه سانتی‌گراد (104 تا 122 درجه فارنهایت): 43.8 دسی‌بل (dBA) ● حداکثر 50 درجه سانتی‌گراد به بالا (122 درجه فارنهایت به بالا): 47.3 دسی‌بل (dBA) آداپتور برق: ● توان ورودی: 100 تا 240 ولت AC؛ 50/60 هرتز | |
انطباق با مقررات | ایمنی: ● UL/CSA 60950-1 ● IEC/EN 60950-1 ● AS/NZS 60950.1 ● CAN/CSA-C22.2 No. 60950-1 | |
EMC - انتشار: | کلاس A | |
● FCC 47CFR15 ● AS/NZS CISPR 22 ● CISPR 22 ● EN55022/EN55032 (EMI-1) ● ICES-003 ● VCCI ● KN 32 (EMI-2) ● CNS-13438 | ||
EMC – انتشار: ● EN61000-3-2 هارمونیک‌های خط برق (EMI-3) ● EN61000-3-3 تغییرات ولتاژ، نوسانات و فلیکر (EMI-3) | ||
جدول 8. ماژول‌های SFP پشتیبانی‌شده
نوع | ماژول‌های پشتیبانی‌شده |
1G SFP | GLC-TE GLC-LH-SMD GLC-SX-MMD |
10G SFP | Finisar-LR (FTLX1471D3BCL) Finisar-SR (FTLX8574D3BC) SFP-10G-AOC10M SFP-10G-AOC1M SFP-10G-AOC2M SFP-10G-AOC3M SFP-10G-AOC5M SFP-10G-AOC7M SFP-10G-BXD-I SFP-10G-BXU-I SFP-10G-LR SFP-10G-LR-S SFP-10G-SR SFP-10G-SR-I SFP-10G-SR-S SFP-10G-ZR-I SFP-H10GB-ACU10M SFP-H10GB-ACU7M SFP-H10GB-CU1M (17.18.3+) SFP-H10GB-CU1-5M (17.18.3+) SFP-H10GB-CU2M (17.18.3+) SFP-H10GB-CU2.5M SFP-H10GB-CU3M SFP-H10GB-CU5M |
الزامات نرم‌افزاری (Software requirements)
جدول 9. نیازمندی‌های نرم‌افزاری (Software Requirements)
ویژگی | توضیحات |
نرم‌افزار | نرم‌افزار Cisco IOS XE نسخه 17.18.2 یا جدیدتر |
Cisco Catalyst Center | 2.3.7.10 |
اطلاعات تگ RFID
دستگاه CW9800L را می‌توان به صورت اختیاری با یک تگ RFID سفارش داد که حاوی اطلاعات ثبت‌شده RFID برای دستگاه است. از این قابلیت می‌توان برای اهداف ردیابی موجودی (Inventory Tracking) استفاده کرد.
جدول 10. رکورد RFID (اطلاعات موجود در رکورد RFID)
نام فیلد | اطلاعات | مثال |
EPC TAN | TAN | 74-133955-01 |
EPC S/N | شماره سریال (برای تجهیزات Cisco از شماره سریال دستگاه با فرمت استاندارد LLLYYWWSSSS استفاده کنید) | FCL264100NY |
USR PID | PID (پایه) | CW9800L |
USR VID | VID | V01 |
USR Desc | شناسه ابری (برای تجهیزات Meraki از شماره سریال دستگاه با فرمت استاندارد Meraki یعنی MMLL-SSSS-SSS استفاده کنید) | Q5D1-J39C-H2BT |
New APSWD | NONE | None |
New KPSWD | NONE | None |

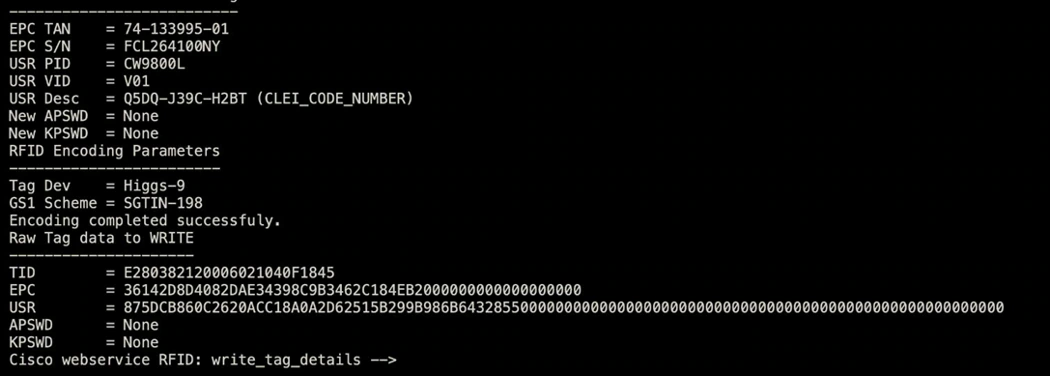

رکورد RFID نمونه
اطلاعات سفارش‌گذاری
جدول 11. اطلاعات سفارش
نوع | شماره قطعه (Part #) | توضیحات محصول |
کنترلر | CW9800L | کنترلر وایرلس Cisco CW9800L |
لوازم جانبی، یدکی | CW9800L-RPS= | کیت منبع تغذیه افزونه (Redundant Power Supply) که شامل موارد زیر است: ● ماژول منبع تغذیه افزونه (Redundant Power Supply) ● کابل 8 پین به 6 پین DC برای اتصال RPS به CW9800L ● یک منبع تغذیه اضافی به همراه کابل برق |
| PWR-RPS-DC1= | ماژول یدکی منبع تغذیه افزونه (بدون منبع تغذیه، بدون کابل) |
| CW9800L-RFID-1R | تگ دارایی RFID |
| CW-ACC-MEM-32G | حافظه ذخیره‌سازی 32 گیگابایتی اضافی برای میزبانی اپلیکیشن (Application Hosting). |
| CW9800L-RMNT | سینی نصب در رک (Rack mount tray) برای CW9800L |
| CW9800L-RMNT-R | براکت نصب در رک پشتی برای CW9800L-RMNT |
آداپتور برق | C9800-AC-110W | آداپتور برق 12 ولت DC با خروجی تکی، 110 وات، 120/240 ولت AC، که به صورت پیش‌فرض ارسال می‌شود |
