ترانسیور 1 گیگابیتی CWDM-SFP-1510 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: CWDM-SFP-1510
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
راهکار Cisco Coarse Wavelength-Division Multiplexing (CWDM) Small Form-Factor Pluggable (SFP)، رویکردی مقیاس‌پذیر و ساده را برای شرکت‌های بزرگ و ارائه‌دهندگان خدمات فراهم می‌کند تا سرویس‌های Gigabit Ethernet و Fibre Channel را پیاده‌سازی کنند. این راهکار، روشی مقرون‌به‌صرفه برای افزایش ظرفیت نوری (Optical Capacity) در شبکه‌های پردیس (Campus Networks)، مراکز داده (Data Centers) و محیط‌های دسترسی شهری (Metropolitan-area Access Environments) ارائه می‌دهد.
این راهکار با بهینه‌سازی بهره‌وری انتقال در فیبرهای تک‌حالته (Single-mode fiber)، به سازمان‌ها امکان می‌دهد تا بدون تحمیل هزینه‌های سنگین سرمایه‌ای (Capital expense) برای کابل‌کشی مجدد فیبر، پهنای باند شبکه خود را به میزان قابل‌توجهی افزایش دهند. این محصول به‌طور یکپارچه در زیرساخت‌های موجود جای گرفته و بستری مطمئن برای شبکه‌های چندسرویسه (Multiservice networks) با قابلیت دسترسی بالا (Highly available) فراهم می‌کند.
نمای کلی محصول
راهکار Cisco CWDM SFP شامل یک اکوسیستم محصول ماژولار است که برای عملکرد بالا و سادگی در عملیات طراحی شده است. سبد محصولات سخت‌افزاری این راهکار شامل فرستنده-گیرنده‌های (Transceivers) هات-سواپ (Hot-swappable) مدل Cisco CWDM SFP، مالتی‌پلکسر/دی‌مالتی‌پلکسرهای پسیو (Passive Multiplexer/Demultiplexers) مدل Cisco CWDM، مالتی‌پلکسرهای نوری افزودن/حذف (OADMs) و یک شاسی اختصاصی Cisco CWDM است که قابلیت نصب در رک (Rack-mounting) برای حداکثر دو واحد مالتی‌پلکسر پسیو را دارد.
خانواده این فرستنده-گیرنده‌ها (Transceiver) شامل هشت مدل اختصاصی است که در طول‌موج‌های متمایز و منطبق با استاندارد ITU-T G.694.2 فعالیت می‌کنند: 1470 نانومتر (CWDM-SFP-1470=)، 1490 نانومتر (CWDM-SFP-1490=)، 1510 نانومتر (CWDM-SFP-1510=)، 1530 نانومتر (CWDM-SFP-1530=)، 1550 نانومتر (CWDM-SFP-1550=)، 1570 نانومتر (CWDM-SFP-1570=)، 1590 نانومتر (CWDM-SFP-1590=) و 1610 نانومتر (CWDM-SFP-1610=). هر فرستنده-گیرنده دارای یک رابط اتصال دوگانه LC/PC است که برای پچ‌کوردهای فیبر نوری تک‌حالته (Single-mode fiber) طراحی شده است.
این ماژول‌های SFP با نرخ انتقال چندگانه (Multirate)، در اسلات‌های استاندارد SFP در سوئیچ‌ها، روترها و پلتفرم‌های انتقال نوری (Optical Transport Platforms) پشتیبانی‌شده توسط Cisco قرار می‌گیرند. این تجهیزات، ارتباطات تمام‌دوطرفه (Full-Duplex) را برای اتصالات Gigabit Ethernet با سرعت 1.25 گیگابیت بر ثانیه و همچنین Fibre Channel با نرخ‌های چندگانه (1.06 و 2.12 گیگابیت بر ثانیه) فراهم می‌کنند و بدون نیاز به هیچ‌گونه پیکربندی نرم‌افزاری، تجهیزات را مستقیماً به شبکه نوری متصل می‌سازند.
ویژگی‌ها و مزایا
- مقیاس‌پذیری بالای کانال (High Channel Scalability): امکان مالتی‌پلکس کردن تا هشت کانال مجزا (Gigabit Ethernet یا Fibre Channel) بر روی زوج فیبرهای تک‌حالته (Single-mode) یا تا چهار کانال بر روی یک رشته فیبر.
- استقرار سریع و آسان (Plug-and-Play Deployment): فرستنده-گیرنده‌ها (Transceivers) با پورت‌های استاندارد SFP منطبق بر IEEE 802.3z سازگار هستند و OADMهای پسیو نیز نیازی به منبع تغذیه الکتریکی یا تنظیمات اولیه پیچیده ندارند.
- توپولوژی‌های شبکه منعطف (Versatile Network Topologies): سازگاری انعطاف‌پذیر با معماری‌های نقطه-به-نقطه (دو فیبره یا تک‌فیبره)، حلقوی ستاره‌ای (Hub-and-Spoke) و ساختارهای پیچیده مش (Mesh).
- تاب‌آوری داخلی شبکه (Built-in Network Resiliency): بهره‌گیری از مکانیزم‌های Failover در لایه 2 و لایه 3 به همراه ساختارهای حلقوی دو-مسیری برای تضمین محافظت مداوم در برابر قطعی فیبر.
- حفاظت از سرمایه‌گذاری زیرساختی (Infrastructure Investment Protection): افزایش پهنای باند کلی بر روی خطوط فیبر موجود و عملکرد همزمان در کنار ماژول‌های استاندارد Cisco SFP بر روی یک پلتفرم واحد.
- عملکرد نوری قدرتمند (Robust Optical Performance): ارائه بودجه توان نوری (Optical Link Budget) معادل 29 دسی‌بل برای ترافیک 1.25 Gbps Gigabit Ethernet و 28 دسی‌بل برای ترافیک 1.06/2.12 Gbps Fibre Channel.
- انطباق دقیق با استانداردهای صنعتی (Strict Industry Compliance): پیروی از شبکه CWDM مطابق با ITU-T G.694.2، مشخصات IEEE 802.3z 1000BASE-X، استانداردهای Fibre Channel FC-PI 10.0 و مقررات ایمنی لیزر کلاس 1 (Laser Class I).
بررسی اجمالی
راهکار Cisco Coarse Wavelength-Division Multiplexing (CWDM) Small Form-Factor Pluggable (SFP) به شرکت‌های بزرگ و ارائه‌دهندگان خدمات (Service Providers) این امکان را می‌دهد تا سرویس‌های Gigabit Ethernet و Fibre Channel را به شکلی مقیاس‌پذیر و با قابلیت استقرار آسان در شبکه‌های خود پیاده‌سازی کنند. این مجموعه محصول، طراحی منعطف شبکه‌های چندسرویسه (Multiservice) با دسترس‌پذیری بالا (High Availability) را تسهیل می‌کند.
راهکار Cisco CWDM SFP، یک راهکار مقرون‌به‌صرفه و کاربردی برای پیاده‌سازی Gigabit Ethernet و Fibre Channel در شبکه‌های محوطه دانشگاهی (Campus)، مراکز داده (Data-center) و شبکه‌های دسترسی شهری (Metropolitan-area access networks) است.
راهکار Cisco CWDM SFP از دو جزء اصلی تشکیل شده است (شکل 1): مجموعه‌ای از هشت فرستنده-گیرنده (Transceiver) قابل تعویض (Cisco CWDM SFPs) و مجموعه‌ای از مالتی‌پلکسر/دی‌مالتی‌پلکسر غیرفعال (Passive) یا مالتی‌پلکسرهای نوری افزودن/حذف (OADM) سیسکو. یک شاسی Cisco CWDM امکان نصب حداکثر دو دستگاه غیرفعال (Passive) سیسکو را در رک فراهم می‌کند. هم فرستنده-گیرنده‌ها و هم مالتی‌پلکسرهای غیرفعال، با شبکه (Grid) استاندارد ITU-T G.694.2 تعریف‌شده برای CWDM مطابقت دارند.

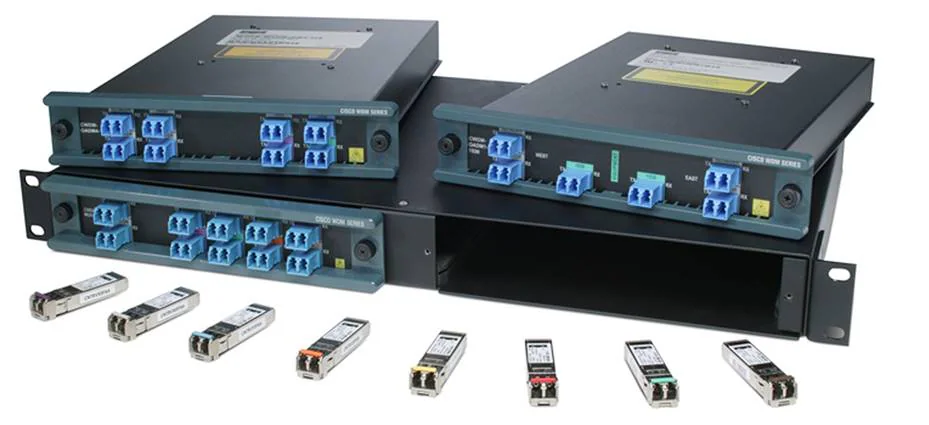

راهکار Cisco CWDM SFP
ویژگی‌ها و مزایای کلیدی (Key features and benefits)
مقیاس‌پذیری (Scalability)
راهکار Cisco CWDM SFP امکان انتقال حداکثر هشت کانال (Gigabit Ethernet یا Fibre Channel) را بر روی رشته‌های فیبر نوری تک‌حالته (Single-mode fiber) فراهم می‌کند.
استقرار آسان (Easy Deployment) و پیاده‌سازی منعطف (Flexible Implementation)
ماژول Cisco CWDM SFP در پورت‌های استاندارد SFP که از استاندارد IEEE 802.3z در پلتفرم‌های پشتیبانی‌شده Cisco Systems بهره می‌برند، قرار می‌گیرد. ماژول Cisco CWDM OADM یک تجهیز غیرفعال (Passive) است و نیازی به منبع تغذیه ندارد. نه ماژول Cisco CWDM SFP و نه تجهیزات غیرفعال Cisco CWDM، هیچ‌کدام نیازی به پیکربندی (Configuration) ندارند.
راهکار Cisco CWDM SFP امکان پیاده‌سازی پیکربندی‌های متنوع شبکه، از اتصالات چندکاناله نقطه-به-نقطه (point-to-point) گرفته تا پیکربندی‌های هاب (hub) و حلقه‌های مش (meshed-ring) را فراهم می‌سازد.
دسترسی‌پذیری بالا (High availability)
راهکار Cisco CWDM SFP از معماری چندکاناله (Multichannel Architecture) و قابلیت‌های حفاظتی ذاتی در معماری‌های حلقوی (Ring Architectures) بهره می‌برد. این راهکار امکانات زیر را فراهم می‌سازد:
● استفاده از مکانیزم‌های افزونگی (Redundancy) و تغییر مسیر در صورت خرابی (Failover) در لایه 2 و لایه 3 در نقاط انتهایی کانال (Cisco CWDM SFP) برای ایجاد لینک‌هایی با قابلیت دسترسی بالا (Highly Available)
● استفاده از پیکربندی‌های لینک دو-مسیره (two-path link configurations) در معماری حلقوی (ring architecture) برای فراهم کردن محافظت در برابر قطعی فیبر نوری
محافظت از سرمایه‌گذاری (Investment protection)
راهکار Cisco CWDM SFP به سازمان‌ها و ارائه‌دهندگان خدمات کمک می‌کند تا بدون نیاز به افزودن رشته‌های فیبر نوری جدید، پهنای باند (Bandwidth) زیرساخت‌های نوری Gigabit Ethernet موجود خود را افزایش دهند. این راهکار می‌تواند به صورت موازی با سایر تجهیزات Cisco SFP بر روی یک پلتفرم واحد مورد استفاده قرار گیرد.
سناریوهای پیاده‌سازی (Deployment scenarios)
پیکربندی نقطه به نقطه (Point-to-point configuration)
در پیکربندی نقطه به نقطه (Point-to-Point) (شکل 2)، دو نقطه پایانی (Endpoint) مستقیماً از طریق یک لینک فیبر نوری به یکدیگر متصل می‌شوند. راهکار Cisco CWDM SFP به مشتریان کمک می‌کند تا حداکثر هشت کانال (Gigabit Ethernet یا Fibre Channel) را به یک جفت رشته فیبر تک‌حالته (Single-mode) اضافه یا حذف (Add or Drop) کنند. در نتیجه، نیاز به فیبر اضافی به حداقل می‌رسد. همچنین، با افزودن یا حذف کانال‌های افزونه (Redundant) در جفت دوم از رشته‌های فیبر تک‌حالته، امکان ایجاد لینک‌های نقطه به نقطه افزونه (Redundant) فراهم می‌شود.
پیکربندی نقطه به نقطه (point-to-point) با استفاده از یک رشته فیبر نوری نیز امکان‌پذیر است (شکل 3). با بهره‌گیری از طول‌موج‌های متفاوت برای ارسال و دریافت سیگنال‌ها، می‌توان تا چهار کانال (channel) را از طریق یک رشته فیبر نوری منتقل کرد.
کاربردهای اصلی این معماری شامل پیوندهای (links) پردیس‌های سازمانی (enterprise campus) و نقاط حضور (POP) یا اتصالات هاب (hub interconnects) ارائه‌دهندگان خدمات در سطح کلان‌شهر (metro) است.

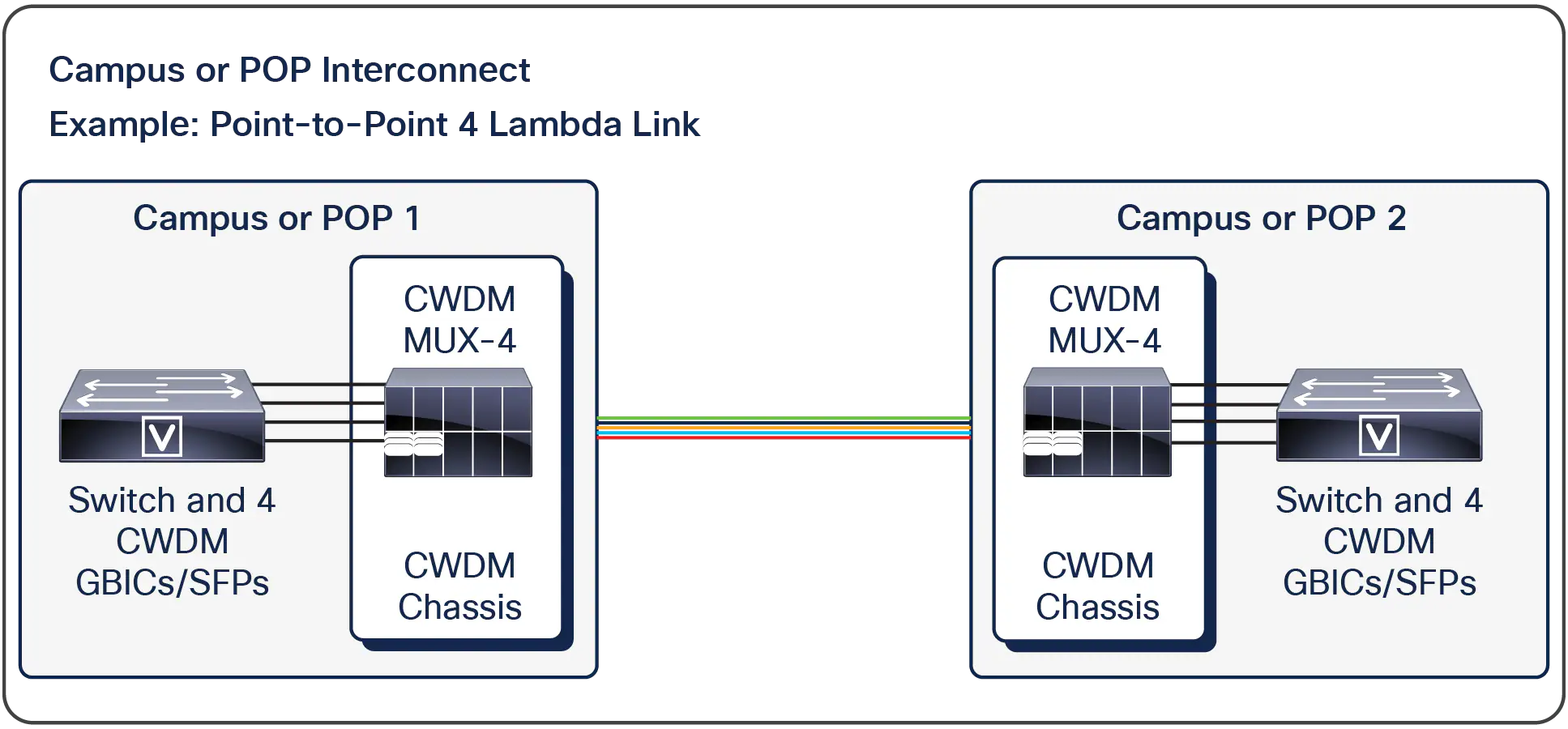

معماری نقطه به نقطه (Point-to-point) (لینک فیبر دوگانه)

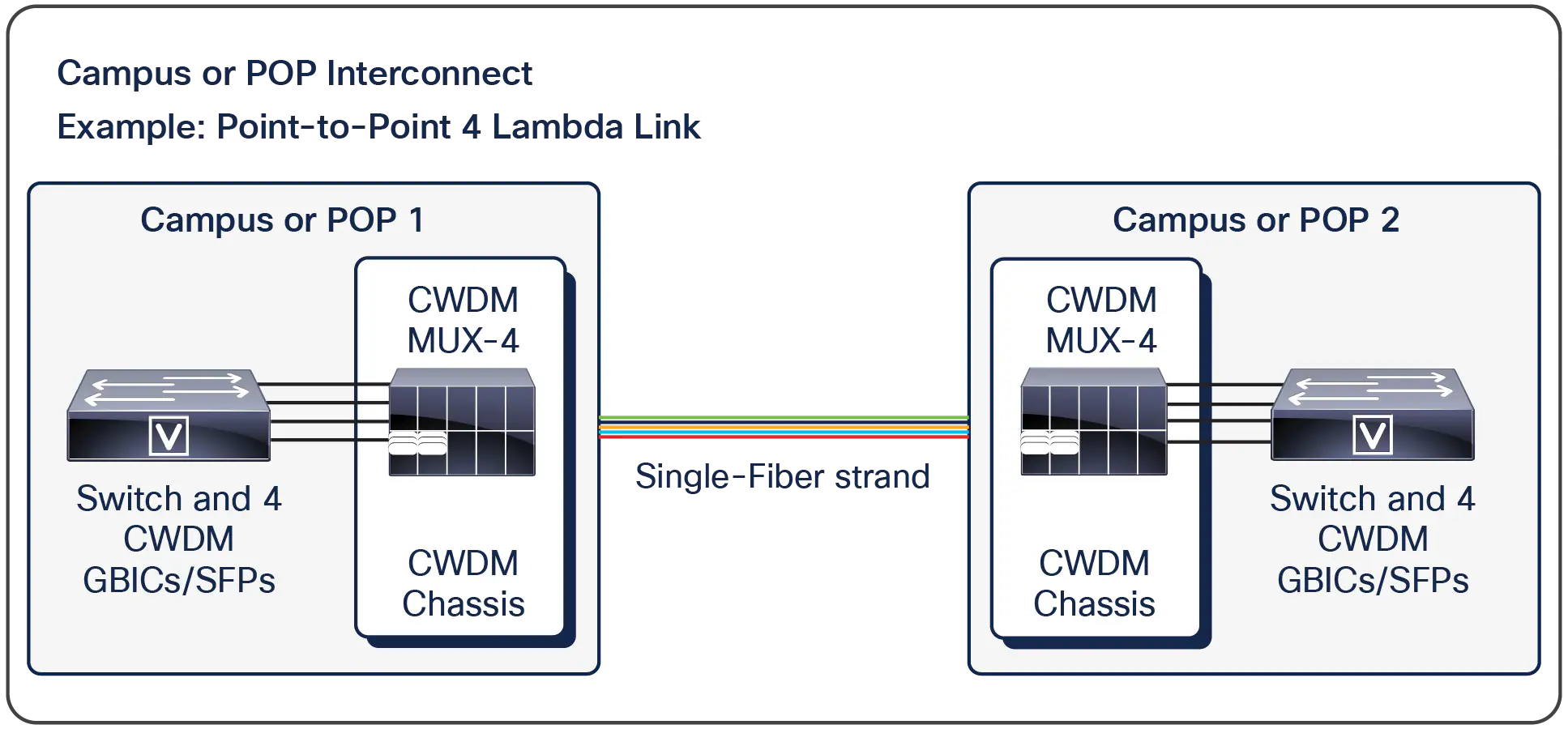

معماری نقطه به نقطه (Point-to-point architecture) (لینک تک‌فیبره)
پیکربندی هاب-اند-اسپوک (Hub-and-spoke) به صورت حلقوی (Ring)
در پیکربندی هاب-اسپوک (Hub-and-Spoke) (شکل 4)، چندین گره (Spoke) از طریق یک حلقه فیبر تک‌حالته (Single-mode fiber) به یک موقعیت مرکزی (Hub) متصل می‌شوند. هر اتصال هاب به گره می‌تواند شامل یک یا چند کانال باشد. محافظت در برابر قطعی فیبر در این حلقه، از طریق اتصال هاب و گره‌ها از هر دو جهت حلقه نوری (Optical ring) تأمین می‌شود. کاربرد اصلی این معماری در حلقه‌های دسترسی مترو (Metro access rings) برای ارائه‌دهندگان خدمات (Service providers) است.

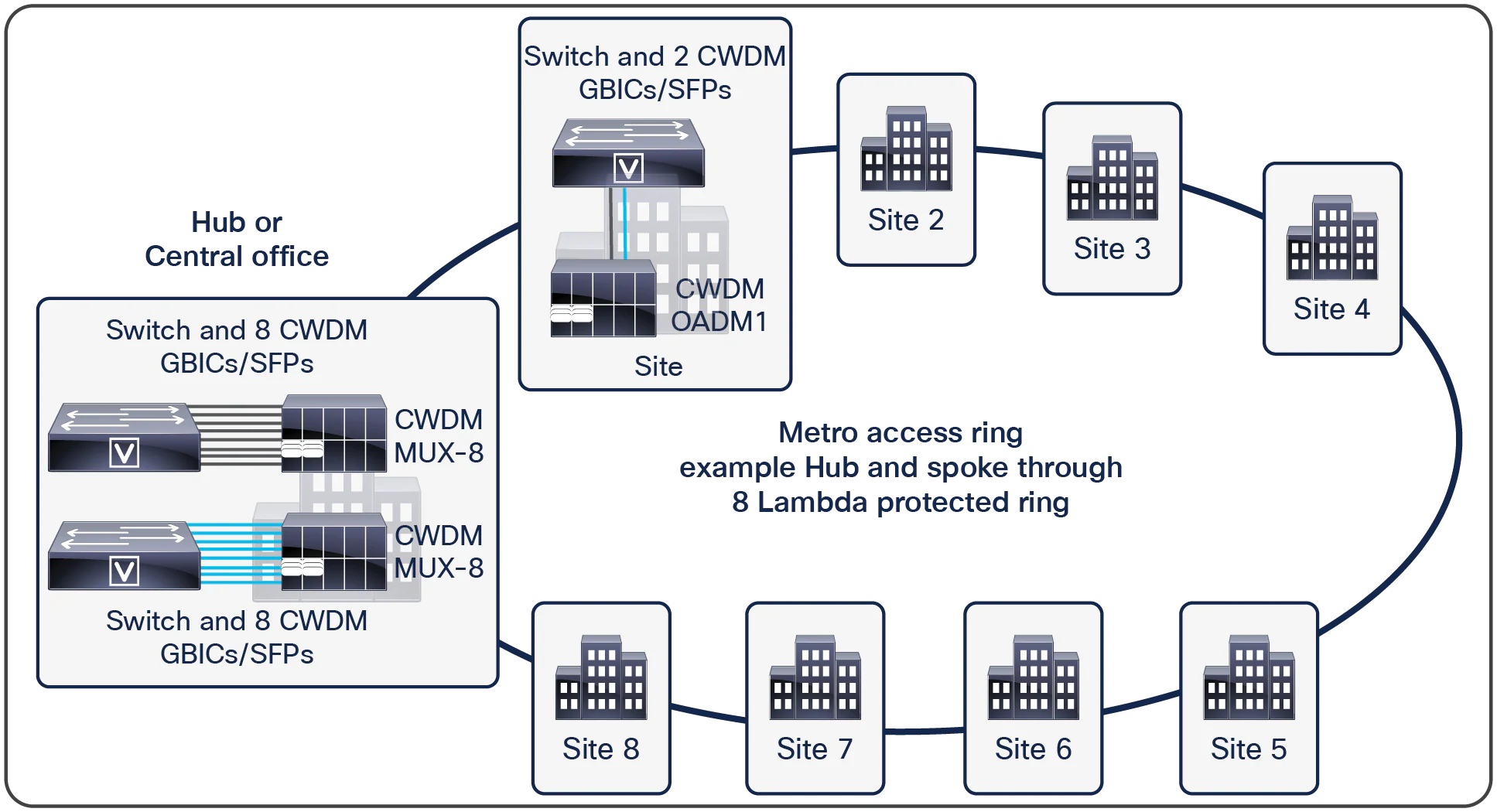

معماری هاب-اسپوک (Hub-and-spoke) یا حلقوی (Ring)
پیکربندی مش (Mesh) یا حلقوی (Ring)
پیاده‌سازی‌های مش (Mesh deployments) ترکیبی از اتصالات هاب-اسپوک (hub-and-spoke) و نقطه-به-نقطه (point-to-point) یا حتی چندین اتصال نقطه-به-نقطه به‌صورت موازی بر روی یک لینک نوری واحد هستند. به‌کارگیری حداکثر هشت طول‌موج (wavelengths)، امکان ایجاد ترکیبات متنوعی از این سناریوها را فراهم می‌سازد.
ماژول‌های فرستنده-گیرنده (Transceiver) مدل Cisco CWDM SFP
ماژول Cisco CWDM SFP (شکل 5)، یک دستگاه ورودی/خروجی با قابلیت تعویض در حین کار (Hot-swappable) است که به پورت یا اسلات SFP در سوئیچ یا روترهای سیسکو متصل شده و آن پورت را به شبکه فیبر نوری (Fiber-optic network) متصل می‌کند.
ماژول‌های Cisco CWDM SFP قطعاتی با نرخ انتقال چندگانه (multirate) هستند که از هر دو استاندارد Gigabit Ethernet و Fibre Channel (یک گیگابیت و دو گیگابیت) پشتیبانی می‌کنند.

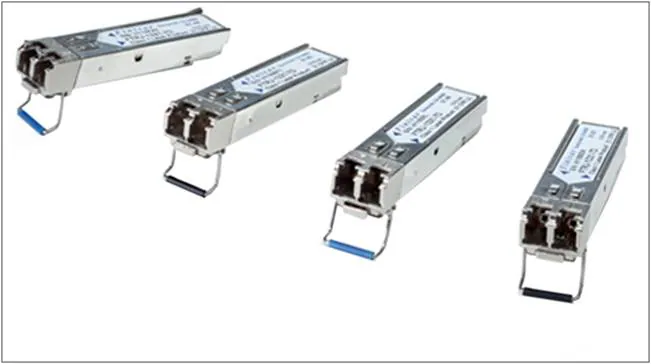

ماژول‌های فرستنده-گیرنده (Transceiver) مدل Cisco CWDM SFP
کارایی (Performance)
● لینک‌های Gigabit Ethernet با سرعت 1.25 گیگابیت بر ثانیه (Gbps) و قابلیت انتقال دوطرفه کامل (full-duplex) با بودجه توان نوری (optical link budget) معادل 29 دسی‌بل (dB)
● لینک‌های Fibre Channel با سرعت 1.06 و 2.12 گیگابیت بر ثانیه (Gbps) به صورت تمام‌دوطرفه (full-duplex) با بودجه توان نوری (optical link budget) معادل 28 دسی‌بل (dB)
پشتیبانی از پلتفرم (Platform support)
ماژول‌های Cisco CWDM SFP در طیف گسترده‌ای از سوئیچ‌ها، روترها و تجهیزات انتقال نوری (Optical Transport Devices) سیسکو پشتیبانی می‌شوند. برای کسب اطلاعات بیشتر، به سند «Cisco CWDM SFP Compatibility Matrix» مراجعه کنید.
اتصالات و کابل‌کشی (Connectors and cabling)
● تجهیزات: رابط استاندارد SFP (Standard SFP interface)
● شبکه: کانکتور دوگانه LC/PC
توجه: تنها اتصالاتی که از پچ‌کوردها (patch cords) با کانکتورهای PC یا UPC استفاده می‌کنند، پشتیبانی می‌شوند. پچ‌کوردهایی که دارای کانکتورهای APC هستند، پشتیبانی نمی‌شوند.
شرایط محیطی و الزامات توان (Power Requirements)
● محدوده دمای عملیاتی: 23 تا 158 درجه فارنهایت (5- تا 70 درجه سانتی‌گراد)
● محدوده دمای نگهداری: 40- تا 185 درجه فارنهایت (40- تا 85 درجه سانتی‌گراد)
جدول 1 جزئیات رابط برق (electrical power interface) و جدول 2 پارامترهای نوری (optical parameters) را شرح می‌دهد.
جدول 1. داده‌های رابط توان الکتریکی (Electrical power interface data)
پارامتر | نماد | حداقل | معمولی | حداکثر | واحدها |
جریان تغذیه (Supply Current) | Is | 220 | 300 | میلی‌آمپر (mA) | |
جریان هجومی (Surge Current) | ISurge | +30 | میلی‌آمپر (mA) | ||
ولتاژ ورودی (Input Voltage) | Vmax | 3.1 | 3.3 | 3.5 | ولت (V) |
جدول 2. پارامترهای نوری (Optical parameters)
پارامتر | نماد | حداقل | مقدار معمول | حداکثر | واحدها | یادداشت‌ها و شرایط |
طول موج مرکزی فرستنده (Transmitter Center Wavelength) | طول موج (wavelength)c | (x–4) | (x + 7) | نانومتر (nm) | طول موج‌های مرکزی موجود عبارتند از 1470، 1490، 1510، 1530، 1550، 1570، 1590 و 1610 نانومتر | |
نسبت سرکوب مد جانبی (Side-Mode Suppression Ratio) | SMSR | 30 | دسی‌بل (dB) | |||
توان خروجی نوری فرستنده (Transmitter Optical Output Power) | Pخروجی (out) | 0 | 5.0 | دسی‌بل میلی‌وات (dBm) | توان متوسط تزریق شده به فیبر تک‌حالته (single-mode fiber) | |
توان ورودی نوری گیرنده (Receiver Optical Input Power) (نرخ خطای بیت BER <10–12 با الگوی PRBS 2–7—1) | Pورودی (in) | –28.0 | –7.0 | دسی‌بل میلی‌وات (dBm) | @ 2.12 Gbps, 140°F (60°C) case temperature | |
توان ورودی نوری گیرنده (Receiver Optical Input Power) (نرخ خطای بیت BER <10–12 با الگوی PRBS 2–7—1) | Pورودی (in) | –29.0 | –7.0 | دسی‌بل میلی‌وات (dBm) | @ 1.25 Gbps, 140°F (60°C) case temperature | |
طول موج ورودی نوری گیرنده (Receiver Optical Input Wavelength) | طول موج (wavelength)ورودی (in) | 1450 | 1620 | نانومتر (nm) | ||
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) | شاخص مدولاسیون نوری (OMI) | 9 | دسی‌بل (dB) | |||
جریمه پراکندگی (Dispersion Penalty) در 100 کیلومتر | 3 | دسی‌بل (dB) | @ 2.12 Gbps | |||
جریمه پراکندگی (Dispersion Penalty) در 100 کیلومتر | 2 | دسی‌بل (dB) | @ 1.25 Gbps |
توجه: پارامترها، مگر در موارد ذکر شده، بر اساس دما و در پایان عمر مفید (End of Life) مشخص شده‌اند.
توجه: هنگامی که از فواصل کوتاه‌تر فیبر تک‌حالته (Single-mode fiber) استفاده می‌شود، ممکن است لازم باشد برای جلوگیری از اضافه بار گیرنده (Receiver)، یک تضعیف‌کننده نوری خطی (Inline optical attenuator) در مسیر لینک قرار دهید.
اطلاعات سفارش
برای اطلاع از جزئیات مربوط به سفارش ماژول‌های Cisco CWDM SFP، به جدول 3 مراجعه کنید.
جدول 3. اطلاعات محصول Cisco CWDM SFP
شماره محصول | توضیحات | رنگ |
CWDM-SFP-1470= | ماژول سیسکو CWDM با طول موج 1470 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | خاکستری |
CWDM-SFP-1490= | ماژول سیسکو CWDM با طول موج 1490 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | بنفش |
CWDM-SFP-1510= | ماژول سیسکو CWDM با طول موج 1510 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | آبی |
CWDM-SFP-1530= | ماژول سیسکو CWDM با طول موج 1530 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | سبز |
CWDM-SFP-1550= | ماژول سیسکو CWDM با طول موج 1550 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | زرد |
CWDM-SFP-1570= | ماژول سیسکو CWDM با طول موج 1570 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | نارنجی |
CWDM-SFP-1590= | ماژول سیسکو CWDM با طول موج 1590 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | قرمز |
CWDM-SFP-1610= | ماژول سیسکو CWDM با طول موج 1610 نانومتر (nm)؛ پشتیبانی از Gigabit Ethernet و Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه | قهوه‌ای |
انطباق با مقررات و استانداردها (Regulatory and standards compliance)
● مطابق با استاندارد شبکه CWDM در ITU-T G.694.2
● سازگار با استاندارد 1000BASE-X مطابق با مشخصات IEEE 802.3z
● سازگار با مشخصات رابط فیزیکی پیش‌نویس کانال فیبر (Fibre Channel Draft Physical Interface Specification - FC-PI 10.0)
● ایمنی: لیزر کلاس یک (Laser Class I) مطابق با استاندارد 21CFR1040
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره محصولات Cisco CWDM، به این وب‌سایت مراجعه کنید https://www.cisco.com/en/US/products/hw/modules/ps4999/products_data_sheet09186a00801a557c.html.
