سن سوییچ DS-C9148T-24EK9 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: DS-C9148T-24EK9-RF
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ Cisco MDS 9148T با 48 پورت و سرعت 32 گیگابیت بر ثانیه (32-Gbps)، نسل جدیدی از راهکارهای شبکه ذخیره‌سازی (Storage Networking) است که برای پاسخگویی به نیازهای عملکردی بالای مراکز داده مدرن طراحی شده است. این سوئیچ به‌طور اختصاصی برای پشتیبانی از آرایه‌های تمام‌فلش (All-Flash Arrays) و برنامه‌های کاربردی در مقیاس ابری (Cloud-scale) که به مجازی‌سازی متراکم (Dense Virtualization) متکی هستند، مهندسی شده است. این سوئیچ با فراهم کردن اتصال پرسرعت و تله‌متری پیشرفته (Advanced Telemetry)، به سازمان‌ها کمک می‌کند تا شبکه‌های ذخیره‌سازی (SANs) خود را با کارایی بیشتری مدیریت کنند و در عین حال، گذاری بی‌وقفه به فناوری‌های نوظهوری مانند FC-NVMe را تضمین نمایند.
این پلتفرم با هدف انعطاف‌پذیری طراحی شده است و نیازهای سازمان‌های کوچک، متوسط و بزرگ را به طور یکسان پوشش می‌دهد. این سوئیچ، چه در پیکربندی مستقل (Standalone) و چه به عنوان بخشی از یک معماری بزرگ‌تر SAN، پهنای باند و مقیاس‌پذیری (Scalability) مورد نیاز برای مدیریت ترافیک رو به رشد داده‌ها را فراهم می‌کند. طراحی این محصول بر ساده‌سازی مدیریت و کاهش پیچیدگی متمرکز است که به مدیران شبکه اجازه می‌دهد منابع را یکپارچه کرده و دسترسی‌پذیری بالا (High Availability) را در سراسر زیرساخت ذخیره‌سازی خود حفظ کنند.
نمای کلی محصول
سوییچ MDS 9148T یک سوییچ با فرم‌فاکتور ثابت (fixed-form-factor) است که 48 پورت با عملکرد نرخ خط (line-rate) 32 گیگابیت بر ثانیه ارائه می‌دهد. این دستگاه از پلتفرم ASIC نسل جدید بهره می‌برد که قابلیت‌های پیشرفته تحلیل (analytics) و تله‌متری (telemetry) را مستقیماً در سخت‌افزار ادغام کرده است. این ویژگی امکان نظارت بر ترافیک را به‌صورت بلادرنگ (real-time) و بدون نیاز به تجهیزات جانبی فراهم می‌کند. این سوییچ از انعطاف‌پذیری بالایی برخوردار است و با پیکربندی پایه 24 پورت عرضه می‌شود که می‌توان آن را در گام‌های 8 پورتی تا ظرفیت کامل 48 پورت ارتقا داد؛ امری که موجب محافظت از سرمایه‌گذاری و رشد مقرون‌به‌صرفه شبکه می‌شود.
قابلیت اطمینان و امنیت، ارکان اصلی طراحی این سوئیچ هستند. این دستگاه با بهره‌گیری از منابع تغذیه (Power Supplies) و زیرسیستم‌های خنک‌کننده ماژولار (Redundant)، دسترسی‌پذیری 99.999 درصدی را تضمین می‌کند. این سوئیچ از طیف گسترده‌ای از سرویس‌های هوشمند، از جمله منطقه‌بندی خودکار (Automatic Zoning)، شبکه‌های مجازی ذخیره‌سازی (VSANs) و ابزارهای پیشرفته عیب‌یابی پشتیبانی می‌کند. علاوه بر این، سوئیچ مذکور با قابلیت آگاهی از ماشین‌های مجازی (Virtual-Machine Aware)، امکان مشاهده عملکرد تک‌تک ماشین‌های مجازی را فراهم می‌آورد و برای محافظت در برابر تهدیدات مخرب، به تدابیر امنیتی قدرتمندی نظیر بوت امن (Secure Boot) و فناوری ضد جعل (Anti-counterfeiting) مجهز شده است.
ویژگی‌ها و مزایا
- عملکرد بالا (High Performance):ارائه اتصال پایدار با تأخیر کم 32 گیگابیت بر ثانیه (32-Gbps) به همراه مدیریت ترافیک بدون مسدودسازی (nonblocking arbitration) در تمامی پورت‌ها.
- تجزیه و تحلیل یکپارچه شبکه ذخیره‌سازی (Integrated SAN Analytics):بهره‌گیری از سخت‌افزار اختصاصی برای تله‌متری (Telemetry) بلادرنگ و بازرسی هدر فریم‌ها (Frame Header Inspection) که قابلیت ارسال جریان داده به پلتفرم‌های بصری‌سازی را دارد.
- حفاظت از سرمایه‌گذاری (Investment Protection):سازگار با فرستنده-گیرنده‌های (Transceivers) 8 و 16 گیگابیت بر ثانیه موجود، که امکان ارتقای تدریجی به سرعت 32 گیگابیت بر ثانیه را فراهم می‌کند.
- دسترسی‌پذیری بالا (High Availability):شامل منابع تغذیه (Power Supplies) و سیستم‌های خنک‌کننده مازاد (Redundant) و همچنین قابلیت Port-channel striping برای تضمین تداوم عملیات شبکه.
- قابلیت اطمینان پیشرفته (Advanced Reliability):پیاده‌سازی تصحیح خطای پیشرو (Forward Error Correction - FEC) و بازیابی اعتبار بافر به بافر (buffer-to-buffer credit recovery) جهت جلوگیری از خرابی داده‌ها و قطعی لینک‌های ارتباطی.
- معماری مقیاس‌پذیر (Scalable Architecture):ارائه قابلیت فعال‌سازی منعطف پورت‌ها (از 24 تا 48 پورت) و پشتیبانی از هر دو حالت سوئیچ (Switch Mode) و حالت مجازی‌سازی پورت شبکه (NPV Mode).
- سرویس‌های هوشمند (Intelligent Services):شامل قابلیت‌های ناحیه‌بندی خودکار (auto-zoning)، تشخیص تخلیه کند (slow-drain detection) و کیفیت خدمات (QoS) در سطح کل فابریک شبکه برای ساده‌سازی مدیریت شبکه ذخیره‌سازی (SAN).
- آگاهی از ماشین مجازی (Virtual-Machine Awareness):امکان ردیابی عملکرد ذخیره‌سازی در سطح ماشین مجازی را از طریق برچسب‌گذاری VMID فراهم می‌کند.
- قابلیت برنامه‌ریزی (Programmability):پشتیبانی از رابط‌های برنامه‌نویسی کاربردی REST (REST APIs) و Cisco NX-API جهت اتوماسیون سریع و یکپارچه‌سازی با ابزارهای مدیریتی نظیر Cisco DCNM.
- امنیت پیشرفته (Enhanced Security):محافظت از صفحه کنترل (Control Plane) با استفاده از بوت امن (Secure Boot)، منطقه‌بندی مبتنی بر سخت‌افزار (Hardware-based Zoning) و رمزنگاری اختیاری ترافیک.
نمای کلی محصول
نسل بعدی Ciscoسوئیچ 48 پورت 32 گیگابیت بر ثانیه Fibre Channel مدل MDS 9148T (شکل 1)، اتصال پرسرعت Fibre Channel را برای آرایه‌های تمام‌فلش (All-Flash arrays) فراهم می‌کند. این سوئیچ از قابلیت‌های پیشرفته تحلیل (Analytics) و تله‌متری (Telemetry) بهره می‌برد که در پلتفرم نسل جدید مدار مجتمع با کاربرد خاص (ASIC) آن تعبیه شده است. این سوئیچ امکان گذار بی‌وقفه به بارهای کاری Fibre Channel Non-Volatile Memory Express (FC-NVMe) را در هر زمان که در دسترس باشد، بدون نیاز به هیچ‌گونه ارتقای سخت‌افزاری در شبکه ذخیره‌سازی (SAN) فراهم می‌کند.
این محصول به کسب‌وکارهای کوچک، متوسط و بزرگ که به سرعت در حال استقرار برنامه‌های کاربردی در مقیاس ابری (cloud-scale) با استفاده از سرورهای مجازی‌سازی‌شده با تراکم بسیار بالا هستند، قدرت می‌بخشد و مزایای پهنای باند بیشتر، مقیاس‌پذیری و یکپارچه‌سازی را فراهم می‌کند. برخی از مزایای اصلی برای شبکه‌های ذخیره‌سازی (SAN) در مقیاس کوچک عبارتند از: منطقه‌بندی خودکار (automatic zoning)، ارسال بدون مسدودسازی (nonblocking forwarding) و گروه‌های پورت کوچک‌تر 16 پورتی.
مزایای این محصول برای شبکه‌های ذخیره‌سازی (SAN) در مقیاس متوسط تا بزرگ شامل موارد زیر است: مقیاس‌پذیری بالاتر برای عملکردهای صفحه کنترل (Control-plane) در Fibre Channel، شبکه‌های مجازی ذخیره‌سازی (Virtual SANs)، قابلیت ورود به فابریک (Fabric Login یا FLOGI)، مقیاس‌پذیری نام‌سرور و نام مستعار دستگاه (Device alias)، 48 پورت 32 گیگابیت بر ثانیه با نرخ انتقال خطی (Line-rate) و بدون بیش‌اشتراکی (Non-oversubscribed)، جریان هوای دوطرفه، و یک سوئیچ SAN با فرم فاکتور ثابت و آماده برای FC-NVMe که دارای اعتبارات بافر به بافر (Buffer-to-Buffer یا B2B) بهبودیافته جهت اتصال پورت‌های ذخیره‌سازی و میزبان (Host) و همچنین قابلیت رمزنگاری لینک Fibre Channel است. معماری‌های SAN در مقیاس بزرگ که با استفاده از SAN core directors ساخته شده‌اند، می‌توانند با به‌کارگیری این سوئیچ‌ها در حالت سوئیچ (switch mode) یا حالت مجازی‌سازی پورت شبکه (NPV mode)، اتصالات 32 گیگابیت بر ثانیه (32-Gbps) را تا رک سرور گسترش دهند. علاوه بر این، این سوئیچ از قابلیت‌های تشخیصی پیشرفته‌ای مانند لینک بین سوئیچی (ISL) پشتیبانی می‌کند.
عیب‌یابی آداپتور گذرگاه میزبان (Host-Bus-Adapter - HBA)، خواندن پارامترهای تشخیصی، قابلیت نشانگر کابل (link cable beacon)،1و ویژگی‌های پیشرفته قابلیت اطمینان مانند تصحیح خطای پیشرو (Forward Error Correction - FEC) در پورت‌های HBA.

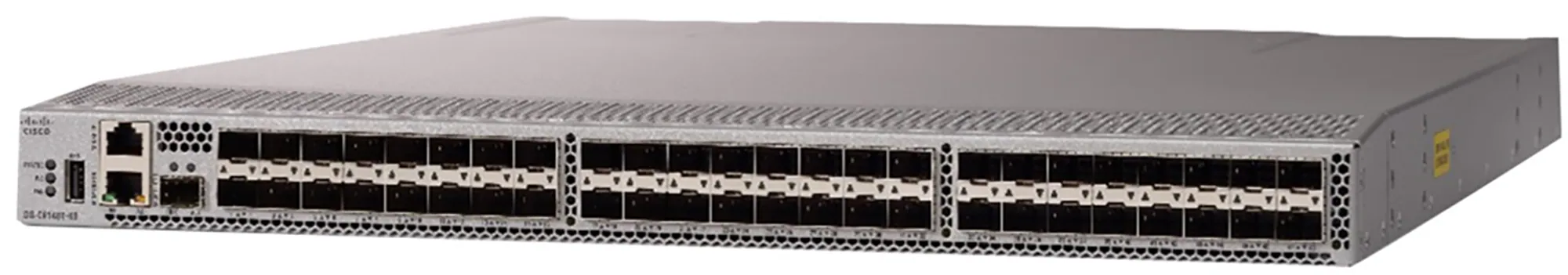

سوئیچ 48 پورت 32 گیگابیت بر ثانیه Fibre Channel مدل Cisco MDS 9148T
ویژگی‌های اصلی
ویژگی‌های اصلی سوئیچ Cisco MDS 9148T با 48 پورت و سرعت 32 گیگابیت بر ثانیه (32-Gbps) شامل موارد زیر است:
● عملکرد بالا (High Performance):معماری سوئیچ MDS 9148T با بهره‌گیری از سیستم داوری متمرکز و بدون مسدودسازی (Centralized Nonblocking Arbitration)، عملکردی پایدار با نرخ انتقال 32 گیگابیت بر ثانیه و تأخیر بسیار پایین (Low-latency) را برای تمامی پورت‌های Fibre Channel در هر شرایط ترافیکی فراهم می‌کند.
● تجزیه و تحلیل یکپارچه شبکه ذخیره‌سازی (SAN analytics):این سوئیچ غنی از ویژگی، قابلیت‌های پیشرفته تجزیه و تحلیل و تله‌متری (Telemetry) شبکه ذخیره‌سازی (SAN) را ارائه می‌دهد که در این پلتفرم سخت‌افزاری نسل جدید تعبیه شده است. این فناوری مدرن، تراشه ASIC نسل جدید پورت را با یک واحد پردازش شبکه (NPU) کاملاً اختصاصی ترکیب می‌کند که برای انجام محاسبات تحلیلی به صورت بلادرنگ (Real-time) بر روی کارت‌های شبکه 32 گیگابیت بر ثانیه طراحی شده است. داده‌های تله‌متری استخراج‌شده از بازرسی هدر فریم‌ها، به صورت داخلی (درون سوئیچ) محاسبه شده و با استفاده از یک فرمت باز پیشرو در صنعت، می‌توانند به هر پلتفرم تجزیه و تحلیل و بصری‌سازی ارسال شوند.
● صرفه‌جویی در هزینه‌های سرمایه‌ای (CapEx):پورت‌های 32 گیگابیت بر ثانیه (32-Gbps) به کاربران این امکان را می‌دهند که از فرستنده-گیرنده‌های (Transceivers) 16 یا 8 گیگابیت بر ثانیه موجود استفاده کنند. این ویژگی با فراهم کردن امکان ارتقا به فرستنده-گیرنده‌ها و آداپتورهای 32 گیگابیت بر ثانیه در هر زمان که نیاز باشد، از سرمایه‌گذاری شما محافظت می‌کند.
● دسترسی‌پذیری بالا (High Availability):سوئیچ‌های Cisco MDS 9148T به گونه‌ای طراحی شده‌اند که دسترسی‌پذیری 99.999 درصدی را فراهم کنند. این سطح از پایداری و اطمینان از طریق ایجاد افزونگی (Redundancy) در تمامی اجزای اصلی، از جمله منبع تغذیه (Power Supply) و زیرسیستم‌های خنک‌کننده، حاصل می‌شود. همچنین، وجود دو منبع تغذیه، امکان استفاده از شبکه‌های برق پشتیبان را فراهم می‌سازد. علاوه بر این، اعضای لینک‌های Port-Channel می‌توانند در سه گروه 16 پورتی توزیع شوند که این امر دسترسی‌پذیری بالاتری را تضمین می‌کند.
● قابلیت اطمینان (Reliability):به عنوان بخشی از استاندارد مشخصات Fibre Channel با سرعت 32 گیگابیت بر ثانیه، سیسکو قابلیت تصحیح خطای پیشرو (FEC) را بین پورت‌های سوئیچ و پورت‌های HBA در تمامی سوئیچ‌های ثابت 32 گیگابیتی خود ارائه می‌دهد. این ویژگی تضمین می‌کند که هرگونه خطای احتمالی در حین انتقال داده، پیش از رسیدن به سمت دستگاه مقصد اصلاح شود. علاوه بر این، سیسکو قابلیت اطلاع‌رسانی تغییر وضعیت بافر به بافر (BBSCN) و بازیابی اعتبار بافر به بافر (Buffer-to-Buffer Credit Recovery) را که پیش‌تر در تمامی سوئیچ‌های سیسکو بین پورت‌های ISL پشتیبانی می‌شد، به پورت‌های فابریک متصل به هر دستگاه انتهایی (End Device) گسترش داده است. با گذشت زمان، خرابی پیام‌های آماده‌باش گیرنده که با نام R_RDY primitives شناخته می‌شوند، می‌تواند منجر به از دست رفتن اعتبارها (Credits) شود که در نهایت باعث توقف ارسال داده در یک جهت از لینک می‌گردد. قابلیت بازیابی اعتبار بافر به بافر، امکان شناسایی و اصلاح این وضعیت را برای دو پورت متصل فراهم می‌کند.
● رشد در گام‌های کوچک:سوییچ Fibre Channel مدل MDS 9148T این امکان را فراهم می‌کند که در مدل پایه، تنها با بیست و چهار پورت 32-Gbps Fibre Channel کار خود را آغاز کنید. این ظرفیت می‌تواند در گام‌های 8 پورتی تا سقف 48 پورت افزایش یابد. این ساختار، چهار پیکربندی مختلف شامل 24، 32، 40 و 48 پورت را در دسترس قرار می‌دهد.
● تراشه (ASIC) نسل جدید:سوئیچ Fibre Channel مدل MDS 9148T از همان تراشه (ASIC) با کارایی بالای 32 گیگابیت بر ثانیه بهره می‌برد که در تمامی محصولات خانواده 32-Gbps Fibre Channel سیسکو به کار گرفته شده است.
● مقیاس‌پذیری بالاتر (Higher scalability):افزایش مقیاس‌پذیری فابریک (Fabric scalability)، انعطاف‌پذیری بیشتری را برای انواع معماری‌های شبکه ذخیره‌سازی (SAN) فراهم می‌کند.
● تله‌متری (Telemetry):هدرهای Fibre Channel و Small Computer System Interface (SCSI) بدون نیاز به هیچ‌گونه تپ (Tap) یا تجهیزات جانبی خارجی قابل بررسی هستند. معیارهای (Metrics) حاصل از این فرآیند، علاوه بر قابلیت تحلیل مستقیم روی سوئیچ، می‌توانند از طریق یک پورت اختصاصی 1 یا 10 گیگابیت بر ثانیه از نوع Small Form-Factor Pluggable Plus (SFP+) جهت اهداف تله‌متری و تحلیل داده‌ها (Analytics) صادر شوند.
● سرویس‌های هوشمند (Intelligent services):قابلیت‌هایی نظیر Auto-zone، Smart Zoning، تشخیص و جداسازی کندی در شبکه (slow-drain detection and isolation)، شبکه مجازی ذخیره‌سازی (VSAN) و مسیریابی بین VSANها (IVR)، به همراه کیفیت خدمات (QoS) در سطح کل فابریک، امکان گذار از جزایر ذخیره‌سازی (SAN islands) به شبکه‌های ذخیره‌سازی در سطح سازمان (enterprise-wide storage networks) را فراهم می‌کنند. همچنین، رمزنگاری ترافیک (Traffic encryption) به صورت اختیاری برای برآورده‌سازی الزامات امنیتی سخت‌گیرانه در دسترس است.
● عیب‌یابی پیشرفته (Sophisticated diagnostics):سوییچ Cisco MDS 9148T ابزارهای عیب‌یابی هوشمندی را ارائه می‌دهد که شامل عیب‌یابی ISL، عیب‌یابی HBA، خواندن پارامترهای تشخیصی، تحلیل‌گر پورت سوییچ (SPAN)، قابلیت یکپارچه Cisco Call Home و سیستم مدیریت سلامت آنلاین (Online Health Management System) است. این ویژگی‌ها موجب افزایش پایداری، تسریع در رفع مشکلات و کاهش هزینه‌های خدمات می‌شود.
● آگاهی از ماشین مجازی (Virtual-machine awareness):سوییچ Cisco MDS 9148T امکان مشاهده تمامی ماشین‌های مجازی (Virtual Machines) که به LUNهای ذخیره‌سازی در فابریک دسترسی دارند را فراهم می‌کند. این قابلیت از طریق کارت‌های شبکه میزبان (HBA) که قادر به برچسب‌گذاری اولویت با استفاده از شناسه ماشین مجازی (VMID) بر روی هر فریم Fibre Channel هستند، در دسترس است. قابلیت آگاهی از ماشین مجازی می‌تواند به سرویس‌های هوشمند فابریک مانند analytics1 گسترش یابد تا عملکرد هر جریان (Flow) که از هر ماشین مجازی در فابریک نشأت می‌گیرد، قابل مشاهده و تحلیل باشد.
● فابریک قابل برنامه‌ریزی (Programmable fabric):سوییچ MDS 9148T با ارائه قابلیت‌های قدرتمند REST (Representational State Transfer) و Cisco NX-API، امکان برنامه‌نویسی منعطف و سریع ابزارهای کاربردی را برای شبکه ذخیره‌سازی (SAN) فراهم می‌کند.
● مدیریت یکپارچه (Single-pane management):شما می‌توانید با استفاده از Cisco Data Center Network Manager (DCNM) که در حال حاضر تمامی محصولات مرکز داده سیسکو را مدیریت می‌کند، سوئیچ MDS 9148T را پیکربندی (provision)، مدیریت، نظارت و عیب‌یابی کنید.
● فناوری بوت امن (Secure-boot) و ضد جعل (anti-counterfeiting):سوییچ MDS 9148T از سخت‌افزار داخلی بهره می‌برد که با ایمن‌سازی دسترسی به اجزای حیاتی مانند بوت‌لودر (bootloader)، بارگذار تصویر سیستم (system image loader) و رابط JTAG (Joint Test Action Group)، کل سیستم را در برابر حملات مخرب محافظت می‌کند.
مزایای معماری SAN
سوئیچ‌های فابریک جدید 32 گیگابیت بر ثانیه (32-Gbps)، نیاز به زیرساخت‌های شبکه ذخیره‌سازی (SAN) بسیار مقیاس‌پذیر، مجازی‌سازی‌شده و هوشمند را در محیط‌های دیتاسنتر نسل فعلی برطرف می‌کنند. با در دسترس قرار گرفتن کارت‌های شبکه ذخیره‌سازی (HBA) و آرایه‌های ذخیره‌سازی 32 گیگابیت بر ثانیه از سوی تولیدکنندگان مختلف، صنعت شبکه در حال گذار به سمت سوئیچ‌های ثابت 32 گیگابیت بر ثانیه است. علاوه بر این، با گسترش روزافزون آرایه‌های فلش با تأخیر کم (Low-latency) و استقرار گسترده مجازی‌سازی با تراکم بالا، انتظار می‌رود که سوئیچ‌های ثابت، قابلیت اتصال 32 گیگابیت بر ثانیه را برای هسته شبکه ذخیره‌سازی (SAN core) فراهم کنند.
این راهکار مزایای مهم متعددی را ارائه می‌دهد:
● تراکم پورت‌های سرور (Server port consolidation):با افزایش دو برابری تراکم ماشین‌های مجازی (Virtual Machine) در هر رک در محیط‌های مجازی‌سازی مقیاس‌بزرگ (Hyperscale)، تقاضا برای سوییچ‌های فابریک 32 گیگابیت بر ثانیه افزایش می‌یابد. این امر نیاز به پورت‌های HBA با پهنای باند بالاتر را در هر رک از سرورهای تیغه‌ای (Blade) یا مستقل افزایش می‌دهد. در آینده‌ای نزدیک، پورت‌های HBA با سرعت 32 گیگابیت بر ثانیه جایگزین زیرساخت‌های فعلی 16 گیگابیت بر ثانیه خواهند شد تا ظرفیت سرورها در همان رک افزایش یابد. از این رو، سوییچ Cisco MDS 9148T با تراکم 48 پورت، راهکاری عالی ارائه می‌دهد و قابلیت ارتقا از مدل پایه 24 پورت به 48 پورت، مزیت رقابتی مضاعفی برای آن محسوب می‌شود.
● ساده‌سازی:از طریق یکپارچه‌سازی، مدیر شبکه ذخیره‌سازی (SAN) می‌تواند پیچیدگی‌ها را کاهش داده و مدیریت شبکه را ساده‌تر کند. در سوئیچ MDS 9148T با سرعت 32 گیگابیت بر ثانیه و 48 پورت که در حالت هسته (Core Mode) با قابلیت مجازی‌سازی شناسه پورت N (NPIV) قرار دارد و سوئیچ‌های فیبر نوری در حالت مجازی‌سازی پورت N (NPV) به آن متصل هستند، پورت‌های دستگاه می‌توانند به مرور زمان و بدون تحمیل بار مدیریتیِ سوئیچ‌های NPV، با صرفه اقتصادی بالا توسعه یابند. قابلیت Auto-zoning امکان منطقه‌بندی خودکار بدون دخالت دست (Zero-touch) را فراهم می‌کند، به‌طوری که دیگر نیازی به پیکربندی منطقه‌بندی (Zoning) روی سوئیچ‌های ثابت 32 گیگابیت بر ثانیه‌ای که در شبکه‌های SAN مستقل مستقر شده‌اند، وجود ندارد.
● همگرایی چندپروتکلی (Multiprotocol convergence):لینک‌های 32 گیگابیت بر ثانیه (32-Gbps) در مقایسه با لینک‌هایی با پهنای باند کمتر، از تأخیر (Latency) کمتری برخوردارند که منجر به بهبود عملکرد بارهای کاری ذخیره‌سازی در آرایه‌های ذخیره‌سازی شما می‌شود. پهنای باند بیشتر همچنین به کاهش تراکم در لینک‌های بین‌سوئیچی (ISL) برای پروتکل‌های ذخیره‌سازی جدید که انتظار می‌رود در آرایه‌های ذخیره‌سازی متصل به خارج در دسترس باشند، کمک می‌کند؛ برای نمونه، پروتکل NVMe over Fibre Channel می‌تواند در کنار بارهای کاری فعلی SCSI بر روی همان لینک همزیستی داشته باشد.
● مقیاس‌پذیری و عملکرد (Scale and performance):این سوئیچ با فرم‌فاکتور ثابت (fixed-form-factor)، از عملکرد و مقیاس‌پذیری لازم برای پیاده‌سازی یک شبکه ذخیره‌سازی (SAN) اختصاصی و مستقل مبتنی بر Fibre Channel پشتیبانی می‌کند که قادر است بدون نیاز به هیچ زیرساخت سوئیچینگ دیگری، تمامی Initiatorها و Targetها را به یکدیگر متصل نماید.
سازگاری پلتفرم (Platform compatibility)
برای کسب اطلاعات دقیق در مورد سازگاری سخت‌افزار و نرم‌افزار و همچنین قابلیت همکاری محصول (Product Interoperability)، لطفاً به ماتریس سازگاری سوئیچ‌های MDS 9000 Series مراجعه کنید.
مشخصات محصول
جدول 1، مشخصات فنی سوئیچ 48 پورت 32 گیگابیت بر ثانیه (32-Gbps) مدل MDS 9148T با قابلیت فیبر نوری (Fibre Channel) را فهرست می‌کند.
جدول 1. مشخصات فنی محصول
|
ویژگی |
توضیحات |
|
پروتکل‌ها |
● استانداردهای Fibre Channel
● FC-PH, ویرایش 4.3 (ANSI INCITS 230-1994)
● FC-PH, اصلاحیه 1 (ANSI INCITS 230-1994/AM1-1996)
● FC-PH, اصلاحیه 2 (ANSI INCITS 230-1994/AM2-1999)
● FC-PH-2, ویرایش 7.4 (ANSI INCITS 297-1997)
● FC-PH-3, ویرایش 9.4 (ANSI INCITS 303-1998)
● FC-PI, ویرایش 13 (ANSI INCITS 352-2002)
● FC-PI-2, ویرایش 10 (ANSI INCITS 404-2006)
● FC-PI-3, ویرایش 4 (ANSI INCITS 460-2011)
● FC-PI-4, ویرایش 8 (ANSI INCITS 450-2008)
● FC-PI-5, ویرایش 6 (ANSI INCITS 479-2011)
● FC-PI-6 (ANSI INCITS 512-2015)
● FC-FS, ویرایش 1.9 (ANSI INCITS 373-2003)
● FC-FS-2, ویرایش 1.01 (ANSI INCITS 424-2007)
● FC-FS-2, اصلاحیه 1 (ANSI INCITS 424-2007/AM1-2007)
● FC-FS-3, ویرایش 1.11 (ANSI INCITS 470-2011)
● FC-FS-4
● FC-LS, ویرایش 1.62 (ANSI INCITS 433-2007)
● FC-LS-2, ویرایش 2.21 (ANSI INCITS 477-2011)
● FC-LS-3, شامل ویرایش 3.53
● FC-SW-2, ویرایش 5.3 (ANSI INCITS 355-2001)
● FC-SW-3, ویرایش 6.6 (ANSI INCITS 384-2004)
● FC-SW-4, ویرایش 7.5 (ANSI INCITS 418-2006)
● FC-SW-5, ویرایش 8.5 (ANSI INCITS 461-2010)
● FC-SW-6
● FC-GS-3, ویرایش 7.01 (ANSI INCITS 348-2001)
● FC-GS-4, ویرایش 7.91 (ANSI INCITS 387-2004)
● FC-GS-5, ویرایش 8.51 (ANSI INCITS 427-2007)
● FC-GS-6, ویرایش 9.4 (ANSI INCITS 463-2010)
● FC-GS-7, شامل ویرایش 10.8
● FCP, ویرایش 12 (ANSI INCITS 269-1996)
● FCP-2, ویرایش 8 (ANSI INCITS 350-2003)
● FCP-3, ویرایش 4 (ANSI INCITS 416-2006)
● FCP-4, ویرایش 2b (ANSI INCITS 481-2011)
● FC-SB-2, ویرایش 2.1 (ANSI INCITS 349-2001)
● FC-SB-3, ویرایش 1.6 (ANSI INCITS 374-2003)
● FC-SB-3, اصلاحیه 1 (ANSI INCITS 374-2003/AM1-2007)
● FC-SB-4, ویرایش 3.0 (ANSI INCITS 466-2011)
● FC-SB-5, ویرایش 2.00 (ANSI INCITS 485-2014)
● FC-BB-6, ویرایش 2.00 (ANSI INCITS 509-2014)
● FC-BB-2, ویرایش 6.0 (ANSI INCITS 372-2003)
● FC-BB-3, ویرایش 6.8 (ANSI INCITS 414-2006)
● FC-BB-4, ویرایش 2.7 (ANSI INCITS 419-2008)
● FC-BB-5, ویرایش 2.0 (ANSI INCITS 462-2010)
● FC-VI, ویرایش 1.84 (ANSI INCITS 357-2002)
● FC-SP, ویرایش 1.8 (ANSI INCITS 426-2007)
● FC-SP-2, ویرایش 2.71 (ANSI INCITS 496-2012)
● FAIS, ویرایش 1.03 (ANSI INCITS 432-2007)
● FAIS-2, ویرایش 2.23 (ANSI INCITS 449-2008)
● FC-IFR, ویرایش 1.06 (ANSI INCITS 475-2011)
● FC-FLA, ویرایش 2.7 (INCITS TR-20-1998)
● FC-PLDA, ویرایش 2.1 (INCITS TR-19-1998)
● FC-Tape, ویرایش 1.17 (INCITS TR-24-1999)
● FC-MI, ویرایش 1.92 (INCITS TR-30-2002)
● FC-MI-2, ویرایش 2.6 (INCITS TR-39-2005)
● FC-MI-3, ویرایش 1.03 (INCITS TR-48-2012)
● FC-DA, ویرایش 3.1 (INCITS TR-36-2004)
● FC-DA-2, ویرایش 1.06 (INCITS TR-49-2012)
● FC-MSQS, ویرایش 3.2 (INCITS TR-46-2011)
● کلاس‌های سرویس Fibre Channel: کلاس 2، کلاس 3 و کلاس F
● انواع پورت استاندارد Fibre Channel: E، F و B
● انواع پورت پیشرفته Fibre Channel: SD، ST، NP و TE
● FC-NVMe
● مدیریت درون‌باندی (In-band) با استفاده از IP روی Fibre Channel (RFC 2625)
● پروتکل‌های IPv6، IPv4 و پروتکل تفکیک آدرس (ARP) روی Fibre Channel (RFC 4338)
● پشتیبانی گسترده از استانداردهای IETF مبتنی بر TCP/IP، پروتکل مدیریت شبکه ساده نسخه 3 (SNMPv3) و MIBهای نظارت از راه دور (RMON)
|
|
پورت‌های Fibre Channel |
● فرم فاکتور سوئیچ ثابت با 48 پورت SFP+ پایه
● مدل پایه 24 پورتی سطح ورودی (Entry-level) با قابلیت فعال‌سازی انعطاف‌پذیر هر 24 پورت
● پورت‌های افزایشی
◦ لایسنس ارتقای 8 پورتی با امکان ارتقا به 32، 40 و 48 پورت |
|
امنیت |
● ایزولاسیون فابریک VSAN
● بازرسی هوشمند بسته‌ها در سطح پورت
● زون‌بندی سخت‌افزاری (Hardware Zoning) توسط لیست‌های کنترل دسترسی (ACL)
● احراز هویت سوئیچ به سوئیچ با پروتکل امنیتی Fibre Channel (FC-SP)
● احراز هویت میزبان به سوئیچ با FC-SP
● کنترل دسترسی مبتنی بر نقش (RBAC) با استفاده از توابع احراز هویت، مجوزدهی و حسابرسی (AAA) در RADIUS، TACACS+ یا پروتکل دسترسی به دایرکتوری سبک (LDAP)
● پروتکل انتقال فایل امن (SFTP)
● پروتکل پوسته امن نسخه 2 (SSHv2)
● پروتکل مدیریت شبکه ساده نسخه 3 (SNMPv3) با پیاده‌سازی استاندارد رمزنگاری پیشرفته (AES)
● امنیت صفحه کنترل (Control-plane)
● فناوری Cisco TrustSecرمزنگاری محتوا (Payload encryption)
● بوت امن (Secure Boot) و فناوری ضد جعل
|
|
عملکرد |
● سرعت پورت: 4، 8، 16 و 32 گیگابیت بر ثانیه با قابلیت تشخیص خودکار (Autosensing) و پهنای باند اختصاصی 32 گیگابیت بر ثانیه برای هر پورت
● پهنای باند مجموع 1.5 ترابیت بر ثانیه به صورت تمام‌دوطرفه (Full Duplex) سرتاسری
● اعتبار بافر (Buffer credits): تا 8300 برای گروهی از 16 پورت، با مقدار پیش‌فرض 500 اعتبار بافر برای هر پورت و حداکثر 8270 اعتبار بافر برای یک پورت در گروه
● گروه‌های پورت: 3 گروه پورت 16 تایی
● پورت چنل (Port channel): تا 16 لینک فیزیکی با تعادل بار (Load-balanced) در یک پورت چنل
|
|
عیب‌یابی |
● تست خودکار هنگام روشن شدن (POST)
● عیب‌یابی سیستم مدیریت سلامت آنلاین (OHMS)
● لوپ‌بک‌های داخلی (Internal loopbacks)
● قابلیت SPAN
● ردیابی مسیر (Traceroute) در Fibre Channel
● پینگ (Ping) در Fibre Channel
● دیباگ (Debug) در Fibre Channel
● آنالایزر فابریک سیسکو (Cisco Fabric Analyzer)
● Syslog
● آمار در سطح پورت
● عیب‌یابی لینک (لینک‌های E-port و F-port)
● پارامترهای عیب‌یابی خواندنی (Read Diagnostic Parameter)
|
|
قابلیت سرویس‌دهی |
● مدیریت فایل پیکربندی
● قابلیت Call Home
● بیکنینگ پورت (Port beaconing)
● بیکنینگ کابل لینک
● چراغ‌های LED سیستم
● SNMP traps برای هشدارها
|
|
قابلیت اطمینان و در دسترس بودن |
● ارتقای نرم‌افزار در حین سرویس سیسکو (ISSU)
● منابع تغذیه دوگانه با قابلیت تعویض در حین کار (Hot-swappable)
● ماژول فن با قابلیت تعویض در حین کار و مدیریت یکپارچه دما و توان در سوئیچ
● اپتیک‌های SFP+ با قابلیت تعویض در حین کار
● راه‌اندازی مجدد وضعیت‌مند (Stateful) فرآیندها
● پیکربندی هر پورت برای پورت چنل
● چندمسیره بودن (Multipathing) مبتنی بر فابریک
● سرویس‌های فابریک به ازای هر VSAN
● ردیابی پورت (Port tracking)
● پروتکل افزونگی روتر مجازی (VRRP) برای رابط مدیریت IP
● FEC با پورت‌های HBA
● اعلان تغییر وضعیت بافر به بافر (Buffer-to-buffer) با پورت‌های HBA
|
|
مدیریت شبکه |
● دسترسی مدیریتی از طریق 2 پورت اترنت خارج از باند (Out-of-band)
◦ پورت mgmt0: 10/100/1000BASE-T ◦ پورت mgmt1: 1/10G SFP+# ● پورت کنسول سریال RS-232
● پورت تامین خودکار هنگام روشن شدن (USB)
● پروتکل‌های دسترسی
● رابط خط فرمان (CLI) با استفاده از کنسول و پورت اترنت
● SNMPv3 با استفاده از پورت اترنت و دسترسی درون‌باندی IP روی Fibre Channel
● مشخصات ابتکار مدیریت ذخیره‌سازی (SMI-S) از انجمن صنعت شبکه ذخیره‌سازی (SNIA)
● NX-API برای REST
● دسترسی کامل از طریق HTTPS REST
● سرویس نام مستعار دستگاه توزیع‌شده
● امنیت شبکه
● RBAC به ازای هر VSAN با استفاده از توابع AAA مبتنی بر LDAP، RADIUS و TACACS+
● پروتکل انتقال فایل ساده (SFTP)
● SSHv2 با پیاده‌سازی AES
● SNMPv3 با پیاده‌سازی AES
● مدیریت شبکه مرکز داده سیسکو (DCNM)
|
|
رابط‌های برنامه‌نویسی |
● CLI قابل اسکریپت‌نویسی
● API سرویس‌های وب Cisco DCNM
● رابط‌های NX-API RESTful
● مفسر پایتون داخلی
● مدیریت رویداد تعبیه شده سیسکو (EEM)
● زمان‌بند نرم‌افزار Cisco NX-OS
|
|
ابعاد فیزیکی |
● 1 یونیت رک (1RU) (4.37 x 43.9 x 56.6 سانتی‌متر) بدون احتساب واحد منبع تغذیه (PSU) و دستگیره‌های ماژول فن
● 8.5 کیلوگرم
|
|
توان |
● منابع تغذیه با گواهی 80 Plus Platinum
● گزینه‌های منبع تغذیه
◦ 650 وات AC در مدل پایه، نوع خروجی هوای سمت پورت (2 عدد در هر سوئیچ) ◦ 650 وات AC در مدل پایه، نوع ورودی هوای سمت پورت (2 عدد در هر سوئیچ) ● کابل برق
◦ دوشاخه IEC60320 C14 روی منبع تغذیه 650 وات برای اتصال به سوکت C15 (برای کابل‌های برق مخصوص هر منطقه به جدول 6 در این سند مراجعه کنید) ● ورودی AC: 100 تا 240 ولت AC (محدوده 10 درصد)
● فرکانس: 50 تا 60 هرتز (نامی)
● مصرف برق معمول
◦ 217 وات برای سوئیچ 48 پورتی در حالت بیکار (Idle) بدون ماژول‌های اپتیک ◦ 251 وات برای سوئیچ 48 پورتی با 24 ماژول اپتیک 32G SW در شرایط معمول ◦ 297 وات برای سوئیچ 48 پورتی با 48 ماژول اپتیک 32G SW در شرایط معمول ● جریان هوا
◦ از پشت به جلو (به سمت پورت‌ها) با استفاده از فن‌های خروجی سمت پورت ◦ از جلو به پشت (از سمت پورت‌ها به داخل) با استفاده از فن‌های ورودی سمت پورت ◦ 50 فوت مکعب در دقیقه (CFM) از طریق مجموعه فن سیستم در دمای 25 درجه سانتی‌گراد ◦ حداکثر 100 CFM |
|
محدوده دما |
● دمای محیط عملیاتی:
◦ 0 تا 40 درجه سانتی‌گراد با انواع جریان هوای خروجی و ورودی سمت پورت ● دمای محیط غیرعملیاتی و نگهداری: 40- تا 70 درجه سانتی‌گراد
● رطوبت نسبی محیط (غیر متراکم) عملیاتی: 10 تا 90 درصد
● رطوبت نسبی محیط (غیر متراکم) غیرعملیاتی و نگهداری: 10 تا 95 درصد
● ارتفاع از سطح دریا، عملیاتی: 60- تا 2000 متر
|
|
تاییدیه ها و انطباق |
● انطباق ایمنی
● علامت CE
● UL 60950
● CAN/CSA-C22.2 No. 60950
● EN 60950
● IEC 60950
● TS 001
● AS/NZS 3260
● IEC60825
● EN60825
● 21 CFR 1040
● انطباق EMC
● FCC Part 15 (CFR 47) Class A
● ICES-003 Class A
● EN 55022 Class A
● CISPR 22 Class A
● AS/NZS 3548 Class A
● VCCI Class A
● EN 55024
● EN 50082-1
● EN 61000-6-1
● EN 61000-3-2
● EN 61000-3-3
|
|
سرویس‌های فابریک |
● سرور نام (Name server)
● اعلان تغییر وضعیت ثبت‌شده (RSCN)
● سرویس‌های ورود (Login services)
● سرور پیکربندی فابریک (FCS)
● پخش همگانی (Broadcast)
● تحویل به ترتیب (In-order delivery)
|
|
توابع پیشرفته |
● VSAN
● NPV
● IVR
● پورت چنل با تعادل بار چندمسیره
● کیفیت سرویس (QoS) مبتنی بر جریان و زون
|
|
اپتیک‌ها، رسانه‌ها و فواصل انتقال پشتیبانی‌شده سیسکو |
● برای اطلاعات دقیق درباره تمام فرستنده-گیرنده‌های پشتیبانی‌شده، مراجعه کنید بهفرستنده-گیرنده‌های قابل اتصال خانواده Cisco MDS 9000مستندات
|
اطلاعات سفارش
جدول 2، مجوزهای (Licenses) اختیاری را ارائه می‌دهد که می‌توانند برای فعال‌سازی ویژگی‌ها و قابلیت‌های بیشتر در Cisco MDS 9148T پیکربندی شوند.
جدول 3 اطلاعات سفارش‌گذاری برای ماژول‌های پایه سوئیچ 48 پورت 32 گیگابیت بر ثانیه (32-Gbps) مدل MDS 9148T را ارائه می‌دهد.
جدول 4 اطلاعات سفارش‌گذاری برای قطعات یدکی (spares) سوئیچ MDS 9148T را ارائه می‌دهد که به‌صورت جداگانه قابل سفارش هستند.
جدول 5، اطلاعات مربوط به سفارش بسته‌های سوئیچ MDS 9148T را ارائه می‌دهد.
جدول 6 اطلاعات مربوط به سفارش کابل‌های برق (Power Cords) پشتیبانی‌شده را ارائه می‌دهد.
جدول 7 اطلاعات مربوط به سفارش فرستنده-گیرنده‌های (Transceivers) پشتیبانی‌شده را ارائه می‌دهد.
جدول 8 اطلاعات مربوط به سفارش‌گذاری برای حداقل نسخه‌های نرم‌افزاری مورد نیاز (Minimum Required Software Versions) را ارائه می‌دهد.
جدول 9 اطلاعات مربوط به سفارش کیت‌های جانبی (Accessory Kits) را ارائه می‌دهد.
جدول 2. لایسنس‌های اختیاری (Optional licenses)
|
نوع لایسنس |
توضیحات |
شماره قطعه (Part number) |
|
بسته Cisco MDS 9100 SAN Insights# |
لایسنس سه ساله مبتنی بر سوئیچ برای تحلیل‌های داخلی (On-board Analytics)، تله‌متری جریانی (Streaming Telemetry) و بینش‌های شبکه ذخیره‌سازی (SAN Insights) در مدیریت شبکه دیتاسنتر و سایر گیرنده‌های تله‌متری. |
L-D-M91S-AXK9= |
|
بسته سازمانی Cisco MDS 9000 Family |
شامل ویژگی‌های پیشرفته مهندسی ترافیک و امنیت شبکه مانند IVR، کیفیت خدمات (QoS) و QoS مبتنی بر زون، پروتکل امنیتی کانال فیبر (FC-SP)، امنیت پورت، رمزنگاری ترافیک، کنترل دسترسی مبتنی بر VSAN و اتصال فابریک (Fabric Binding) برای سیستم‌های باز. لایسنس به ازای هر سوئیچ برای تمامی پورت‌های موجود روی آن صادر می‌شود. |
M9100ENT1K9=, L-M9100ENT1K9= نسخه پیشرفته Cisco DCNM برای SAN جهت سری Cisco MDS 9100 |
|
شامل قابلیت‌های مدیریتی پیشرفته مانند یکپارچه‌سازی با VMware vCenter، تحلیل روند عملکرد (Performance Trending)، تامین منابع پیشرفته (Advanced Provisioning)، پشتیبان‌گیری، گزارش‌ها و داشبوردها. لایسنس به ازای هر سوئیچ برای تمامی پورت‌های موجود روی آن صادر می‌شود. لایسنس‌ها می‌توانند روی سوئیچ یا سرور میزبانی شوند. لایسنس‌های مبتنی بر سوئیچ با حرف 'X' در شناسه محصول (SKU) مشخص می‌شوند. |
DCNM-SAN-M91-K9=, L-DCNM-S-M91-K9=, DCNM-S-M91XK9=, L-DCNM-S-M91XK9= |
فعال‌سازی درخواستی 8 پورت برای Cisco MDS 9148T امکان فعال‌سازی 8 پورت کانال فیبر (Fibre Channel) اضافی در صورت نیاز، جهت ارتقای ظرفیت از مدل پایه 24 پورت تا حداکثر 48 پورت. M9148T-PL8, M9148T-PL8=, M9148T-PL8-SL= L-DCNM-S-M91XK9= |
|
Cisco MDS 9148T 8-Port On-Demand Activation |
Enables 8 additional Fibre Channel ports on demand to grow from the 24-Port base to up to 48-Ports |
M9148T-PL8, M9148T-PL8= M9148T-PL8-SL= |
جدول 3. ماژول‌های پایه (Base modules)
|
توضیحات |
شماره قطعه (Part Number) |
|
سوییچ فیبر نوری (FC Switch) مدل MDS 9148T با سرعت 32 گیگابیت بر ثانیه، فرم فکتور 1 یونیت (1 RU)، دارای 24 پورت فعال فیبر نوری، 4 فن، 2 منبع تغذیه (PSU) و سیستم خنک‌کننده با خروجی هوا از سمت پورت‌ها (Port Side Exhaust) |
DS-C9148T-24EK9 |
|
سوییچ فیبر نوری (FC Switch) مدل MDS 9148T با سرعت 32 گیگابیت بر ثانیه، فرم فکتور 1 یونیت (1 RU)، دارای 24 پورت فعال فیبر نوری، 4 فن، 2 منبع تغذیه (PSU) و سیستم خنک‌کننده با ورودی هوا از سمت پورت‌ها (Port Side Intake) |
DS-C9148T-24IK9 |
|
لایسنس فعال‌سازی 8 پورت برای سوییچ فیبر نوری (FC Switch) مدل MDS 9148T با سرعت 32 گیگابیت بر ثانیه (نسخه پایه) |
M9148T-PL8 |
|
لایسنس فعال‌سازی 8 پورت برای سوییچ فیبر نوری (FC Switch) مدل MDS 9148T با سرعت 32 گیگابیت بر ثانیه (قطعه یدکی/Spare) |
M9148T-PL8= |
|
لایسنس هوشمند (Smart License) فعال‌سازی 8 پورت برای سوییچ فیبر نوری (FC Switch) مدل MDS 9148T با سرعت 32 گیگابیت بر ثانیه (قطعه یدکی/Spare) |
M9148T-PL8-SL= |
جدول 4. ماژول‌های یدکی (Spare modules)
|
توضیحات |
شماره قطعه |
|
سوییچ فیبر نوری (FC) مدل MDS 9148T با سرعت 32 گیگابیت بر ثانیه، فرم فکتور 1 یونیت (1 RU)، دارای 24 پورت فعال، 4 فن، 2 منبع تغذیه (PSU)، خروجی هوای سمت پورت (Port Side Exhaust)، قطعه یدکی |
DS-C9148T-24EK9= |
|
سوییچ فیبر نوری (FC) مدل MDS 9148T با سرعت 32 گیگابیت بر ثانیه، فرم فکتور 1 یونیت (1 RU)، دارای 24 پورت فعال، 4 فن، 2 منبع تغذیه (PSU)، ورودی هوای سمت پورت (Port Side Intake)، قطعه یدکی |
DS-C9148T-24IK9= |
|
منبع تغذیه AC با خروجی هوای سمت پورت (Port side Exhaust)، قطعه یدکی |
DS-CAC-650W-E= |
|
منبع تغذیه AC با ورودی هوای سمت پورت (Port side Intake)، قطعه یدکی |
DS-CAC-650W-I= |
|
ماژول فن MDS 9148T، خروجی هوای سمت پورت (Port side Exhaust)، قطعه یدکی |
DS-C32S-FAN-E= |
|
ماژول فن MDS 9148T، ورودی هوای سمت پورت (Port side Intake)، قطعه یدکی |
DS-C32S-FAN-I= |
جدول 5. پیکربندی‌های بسته‌بندی‌شده (Bundled configurations)
|
توضیحات |
شماره قطعه (Part Number) |
|
سوئیچ 32G FC مدل MDS 9148T، شامل 24 پورت فعال + 24 عدد ماژول نوری 32G SW، دارای 4 فن، 2 منبع تغذیه (PSU)، با خروجی هوای سمت پورت (Port Side Exhaust) |
DS-C9148T-24PETK9 |
|
سوئیچ 32G FC مدل MDS 9148T، شامل 24 پورت فعال + 24 عدد ماژول نوری 32G SW، دارای 4 فن، 2 منبع تغذیه (PSU)، با ورودی هوای سمت پورت (Port Side Intake) |
DS-C9148T-24PITK9 |
|
سوئیچ 32G FC مدل MDS 9148T، شامل 48 پورت فعال + 48 عدد ماژول نوری 32G SW، دارای 4 فن، 2 منبع تغذیه (PSU)، با خروجی هوای سمت پورت (Port Side Exhaust) |
DS-C9148T-48PETK9 |
|
سوئیچ 32G FC مدل MDS 9148T، شامل 48 پورت فعال + 48 عدد ماژول نوری 32G SW، دارای 4 فن، 2 منبع تغذیه (PSU)، با ورودی هوای سمت پورت (Port Side Intake) |
DS-C9148T-48PITK9 |
|
لایسنس فعال‌سازی 8 پورت برای سوئیچ MDS 9148T 32G FC به همراه 8 عدد ماژول نوری 32G SW (قطعه یدکی) |
M9148T-PL8TE |
|
لایسنس فعال‌سازی 8 پورت برای سوئیچ MDS 9148T 32G FC به همراه 8 عدد ماژول نوری 32G SW |
M9148T-PL8T |
جدول 6. کابل‌های برق (Power cords)
|
توضیحات |
شماره قطعه (Part Number) |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه IRAM 2073، آرژانتین |
CAB-9K10A-AR |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه 3112، استرالیا |
CAB-9K10A-AU |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه GB1002، چین |
CAB-9K10A-CH |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه CEE 7/7، اتحادیه اروپا |
CAB-9K10A-EU |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه SI16S3، اسرائیل |
CAB-9K10A-ISR |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه CEI 23-16/VII، ایتالیا |
CAB-9K10A-IT |
|
کابل برق، 125 ولت متناوب (VAC) 13 آمپر، دوشاخه KSC8305، کره |
CAB-9K10A-KOR |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه SABS 164/1، آفریقای جنوبی |
CAB-9K10A-SA |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، سر صاف C15، دوشاخه MP232، سوئیس |
CAB-9K10A-SW |
|
کابل برق، 125 ولت متناوب (VAC) 15 آمپر، دوشاخه CNS10917-2، تایوان |
CAB-9K10A-TWN |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، دوشاخه BS1363 (فیوز 13 آمپر)، انگلستان |
CAB-9K10A-UK |
|
کابل برق، 125 ولت متناوب (VAC) 13 آمپر، دوشاخه NEMA 5-15، آمریکای شمالی |
CAB-9K12A-NA |
|
کابل برق، 250 ولت متناوب (VAC) 10 آمپر، برزیل |
CAB-250V-10A-BR |
|
کابل برق جامپر کابینت (Cabinet Jumper Power Cord)، 250 ولت متناوب (VAC) 13 آمپر، کانکتورهای C14-C15 |
CAB-C15-CBN |
|
کابل برق جامپر کابینت (Cabinet Jumper Power Cord)، 250 ولت متناوب (VAC) 13 آمپر، کانکتورهای C14-C15، چین، جمهوری کره |
CAB-C15-CBN-CK |
|
کابل برق جامپر کابینت (Cabinet Jumper Power Cord)، 250 ولت متناوب (VAC) 13 آمپر، کانکتورهای C14-C15، اتحادیه اروپا، فدراسیون روسیه، بلاروس، قزاقستان و استرالیا |
CAB-C15-CBN-EURA |
جدول 7. فرستنده-گیرنده‌ها (Transceivers)
|
توضیحات |
شماره قطعه (Part number) |
|
اپتیک‌های موج کوتاه (Shortwave Optics) با سرعت 32 گیگابیت بر ثانیه FC |
DS-SFP-FC32G-SW* |
|
اپتیک‌های موج بلند (Longwave Optics) با سرعت 32 گیگابیت بر ثانیه FC |
DS-SFP-FC32G-LW=* |
|
اپتیک‌های موج کوتاه (Shortwave Optics) با سرعت 16 گیگابیت بر ثانیه FC |
DS-SFP-FC16G-SW* |
|
اپتیک‌های موج بلند (Longwave Optics) با سرعت 16 گیگابیت بر ثانیه FC |
DS-SFP-FC16G-LW=* |
|
اپتیک‌های موج کوتاه (Shortwave Optics) با سرعت 8 گیگابیت بر ثانیه FC |
DS-SFP-FC8G-SW=* |
|
اپتیک‌های موج بلند (Longwave Optics) با سرعت 8 گیگابیت بر ثانیه FC |
DS-SFP-FC8G-LW=* |
جدول 8. نیازمندی‌های سیستم (System requirements)
|
مورد |
الزامات |
|
نرم‌افزار Cisco NX-OS برای سوئیچ |
نسخه Cisco MDS NX-OS 8.3(1) یا بالاتر |
|
مدیریت شبکه مرکز داده سیسکو (Cisco Data Center Network Manager) |
نسخه Cisco DCNM 11(0) یا بالاتر |
Table 9. Accessories
|
توضیحات |
شماره قطعه (Part Number) |
|
کیت لوازم جانبی MDS 9148T برای سیسکو@ |
DS-9148T-KIT-CSCO |
|
کیت لوازم جانبی MDS 9148T برای سیسکو، قطعه یدکی (Spare) |
DS-9148T-KIT-CSCO= |
|
کیت لوازم جانبی MDS 9148T برای Dell/EMC |
DS-9148T-KIT-EM |
|
کیت لوازم جانبی MDS 9148T برای HDS |
DS-9148T-KIT-HDS |
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره سوئیچ Fibre Channel مدل Cisco MDS 9148T، به این آدرس مراجعه کنیدhttps://www.cisco.com/go/storage.
محصولات مرتبط
