ماژول HWIC-16A سیسکو
ماژول HWIC-16A سیسکو

ماژول HWIC-16A سیسکو

وضعیت کالا: بازسازی شده
0 نظر
وضعیت موجودی:عدم موجودی
تولید کننده:
کد محصول: HWIC-16A-RF
  • اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
  • تاریخ معرفی محصول:
  • تاریخ پایان فروش:
  • تاریخ پایان پشتیبانی:
۱۳۹۳/۰۵/۲۷ :بروزرسانی شده در تاریخ

ماژول‌های سریال و آسنکرون (Asynchronous) سیسکو برای ارائه گزینه‌های اتصال بسیار منعطف برای روترهای خدمات یکپارچه (Integrated Services Routers) سری Cisco 1800، 1900، 2800، 2900، 3800 و 3900 طراحی شده‌اند. این کارت‌های رابط (Interface Cards) به کسب‌وکارها اجازه می‌دهند تا به طیف متنوعی از نیازهای شبکه، از مدیریت شبکه از راه دور و دسترسی شماره‌گیری (Dial Access) گرفته تا تجمیع WAN با تراکم پایین، پاسخ دهند.

این کارت‌ها با ارائه رویکردی ماژولار (Modular)، سازمان‌ها را قادر می‌سازند تا زیرساخت شبکه خود را متناسب با نیازهای خاص تنظیم کنند. چه هدف انتقال پروتکل‌های سنتی در بستر یک شبکه مدرن TCP/IP باشد و چه مدیریت دستگاه‌های راه دور از طریق دسترسی کنسول خارج از باند (Out-of-band)، این ماژول‌ها راهکاری مقرون‌به‌صرفه و مقیاس‌پذیر (Scalable) برای محیط‌های متنوع شعبات اداری فراهم می‌کنند.

نمای کلی محصول

سبد محصولات Cisco شامل چندین ماژول تخصصی برای پاسخگویی به تراکم‌های مختلف پورت و نیازهای پروتکلی است. گزینه‌های موجود شامل Cisco 4-Port Serial HWIC (HWIC-4T)، ماژول Cisco 4-Port Asynchronous/Synchronous HWIC (HWIC-4A/S) و ماژول Cisco 8-Port Asynchronous/Synchronous HWIC (HWIC-8A/S-232) می‌باشد.

علاوه بر این، برای محیط‌هایی که به تعداد پورت‌های آسنکرون (Asynchronous) بیشتری نیاز دارند، Cisco ماژول‌های 8-Port Asynchronous HWIC (HWIC-8A)، 16-Port Asynchronous HWIC (HWIC-16A) و 32-Port Asynchronous Serial Service Module (SM-32A) را ارائه می‌دهد. این ماژول‌ها از راهکارهای کابل‌کشی با تراکم بالا (High-density)، مانند Smart Serial و کانکتورهای 8 پورت با تراکم بالا استفاده می‌کنند تا بهره‌وری بهینه از فضا را در ابعاد فشرده (Compact form factor) اسلات‌های روتر تضمین کنند.

ویژگی‌ها و مزایا

  • تجمیع WAN:پشتیبانی از سرعت‌های سریال تا 8 مگابیت بر ثانیه (Mbps) در هر پورت، که آن را برای تجمیع اتصالات WAN از سایت‌های دوردست ایده‌آل می‌سازد.
  • همگرایی پروتکل (Protocol Convergence):تسهیل انتقال پروتکل‌های سنتی—مانند SNA، SDLC، Bisync و X.25—بر روی شبکه‌های TCP/IP، که نیاز به خطوط اجاره‌ای اختصاصی گران‌قیمت را از بین می‌برد.
  • مدیریت از راه دور (Remote Management):پورت‌های آسنکرون امکان مدیریت خارج از باند (Out-of-band) کنسول و پورت‌های کرفت (Craft ports) را فراهم می‌کنند و به اپراتورها اجازه می‌دهند تجهیزات شبکه از راه دور را از یک مکان متمرکز مدیریت کنند.
  • پشتیبانی از دسترسی شماره‌گیری (Dial Access):قابلیت اتصال به مودم‌های شماره‌گیری خارجی را فراهم می‌کند و به عنوان یک راهکار مطمئن برای سرورهای دسترسی شماره‌گیری با تراکم پایین عمل می‌کند.
  • اتصال انعطاف‌پذیر (Flexible Connectivity):ارائه طیف گسترده‌ای از پشتیبانی پروتکل‌های سریال، شامل EIA-232، EIA-449، EIA-530، EIA-530A، V.35 و X.21.
  • تراکم پورت بالا (High Port Density):طراحی شده برای به حداکثر رساندن تعداد پورت‌ها در یک اسلات HWIC یا SM، که باعث بهینه‌سازی فضای فیزیکی روتر می‌شود.
  • سازگاری گسترده (Broad Compatibility):سازگار با طیف وسیعی از پلتفرم‌های Cisco ISR و پشتیبانی شده در تمامی مجموعه‌ ویژگی‌های نرم‌افزار Cisco IOS.
۱۳۹۳/۰۵/۲۷ :بروزرسانی شده در تاریخ

نمای کلی محصول

ماژول‌های سریال و آسنکرون، اتصالات بسیار منعطفی را برای روترهای خدمات یکپارچه (Integrated Services Routers) سری Cisco 1800، 1900، 2800، 2900، 3800 و 3900 فراهم می‌کنند. این ماژول‌ها به مشتریان کمک می‌کنند تا کاربردهایی نظیر تجمیع WAN، انتقال پروتکل‌های سنتی، سرورهای کنسول و سرورهای دسترسی شماره‌گیر (Dial Access) را فعال کنند. مشتریان می‌توانند با ترکیب و تطبیق ماژول‌ها، راهکارهای مقرون‌به‌صرفه‌ای را برای چالش‌های رایج شبکه از جمله مدیریت شبکه از راه دور، دسترسی مودم شماره‌گیر خارجی، تجمیع WAN با تراکم پایین، انتقال پروتکل‌های سنتی و پشتیبانی از تراکم پورت بالا طراحی کنند.
سیسکو ماژول‌های سریال و آسنکرون (Asynchronous) زیر را ارائه می‌دهد:

• کارت رابط WAN پرسرعت 4 پورت سریال Cisco (HWIC-4T): دارای چهار پورت سریال پرسرعت (شکل 1A)

• کارت رابط WAN پرسرعت (High-Speed WAN Interface Card) چهار پورت آسنکرون/سنکرون سیسکو (HWIC-4A/S): چهار پورت سنکرون/آسنکرون با سرعت پایین (شکل 1B)

• کارت رابط WAN پرسرعت (High-Speed WAN Interface Card) هشت پورت سیسکو (HWIC-8A/S-232): دارای هشت پورت همگام/ناهمگام (Synchronous/Asynchronous) با سرعت پایین، فقط برای استاندارد EIA-232 (شکل 1C)

• کارت رابط WAN پرسرعت 8 پورت آسنکرون سیسکو (HWIC-8A): دارای هشت پورت آسنکرون EIA-232 (شکل 1D)

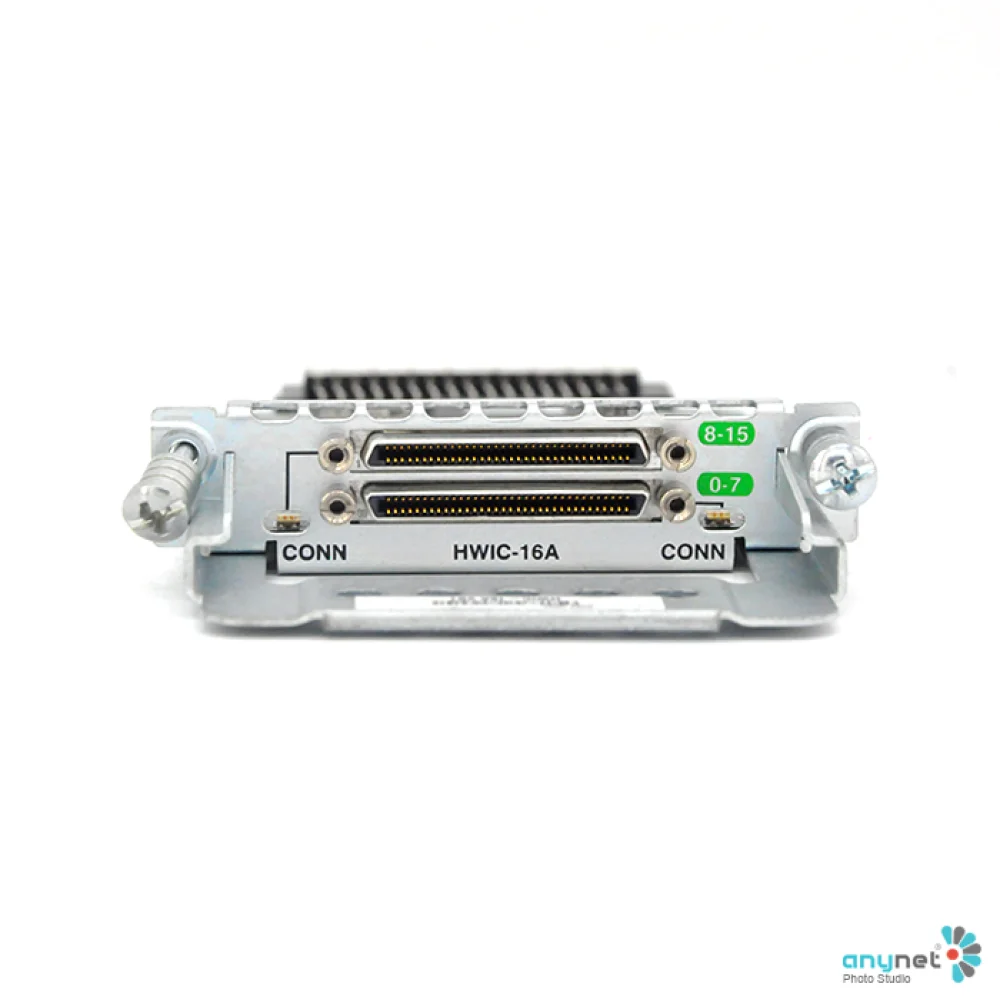

• کارت رابط WAN پرسرعت 16 پورت آسنکرون سیسکو (HWIC-16A): شانزده پورت آسنکرون EIA-232 (شکل 1E)

• ماژول سرویس سریال آسنکرون 32 پورت سیسکو (SM-32A): سی و دو پورت آسنکرون EIA-232 (شکل 1F)

شکل 1. ماژول‌های سریال و آسنکرون (Asynchronous) سیسکو

کاربردهای رایج

این کارت‌های رابط با انعطاف‌پذیری بالا (Flexibility)، چندین کاربرد مهم را امکان‌پذیر می‌سازند.

تجمع WAN (WAN Aggregation)

رابط‌های سریال (Serial interfaces) می‌توانند برای تجمیع اتصالات WAN از سایت‌های دوردست مورد استفاده قرار گیرند. با پشتیبانی از سرعت‌های سریال تا 8 مگابیت بر ثانیه (Mbps) در هر پورت، کارت Cisco 4-Port Serial HWIC برای تجمیع WAN با تراکم پایین و متوسط بسیار مناسب است (شکل 2).

شکل 2. تجمیع (Aggregation) شبکه گسترده (WAN)

انتقال برای پروتکل‌های سنتی (Traditional Protocols)

پورت‌های سریال و سنکرون/آسنکرون برای انتقال ترافیک سنتی در بستر شبکه TCP/IP بسیار مناسب هستند. این قابلیت امکان همگرایی شبکه (Network Convergence) را فراهم کرده (شکل 3) و نیاز به خطوط اجاره‌ای (Leased Lines) جداگانه و پرهزینه برای این نوع ترافیک را از بین می‌برد. پروتکل‌های سنتی پشتیبانی‌شده توسط نرم‌افزار Cisco IOS عبارتند از:

• معماری شبکه سیستم‌ها (SNA) و پروتکل کنترل پیوند داده همگام (SDLC)

• پروتکل ارتباطات همگام دودویی (Binary Synchronous Communications - Bisync)

• پروتکل X.25

شکل 3. همگرایی شبکه (Network Convergence)

کنسول و سرور ترمینال (Terminal Server)

پورت‌های آسنکرون (Asynchronous ports) اتصالات بسیار منعطفی را فراهم می‌کنند که امکان دسترسی به دستگاه‌های EIA-232 را از طریق شبکه TCP/IP میسر می‌سازد. این قابلیت امکان مدیریت خارج از باند (Out-of-band management) پورت‌های کنسول و کرفت (Craft ports) را فراهم کرده و به مدیر شبکه اجازه می‌دهد تا شبکه‌ای از دستگاه‌های راه دور را از یک موقعیت مرکزی مدیریت کند (شکل 4).

شکل 4. مدیریت چندین دستگاه از راه دور (Remote Devices) از یک موقعیت مکانی واحد

سرور دسترسی شماره‌گیر (Dial Access Server)

کارت‌های رابط WAN با سرعت بالا (HWIC) به صورت ناهمگام (Asynchronous) می‌توانند به مودم‌های دایال‌آپ خارجی متصل شوند تا سرورهای دسترسی دایال با تراکم پایین (Low-density) را فراهم کنند (شکل 5).

شکل 5. سرور دسترسی شماره‌گیر (Dial Access Server)

اتصالات و کابل‌کشی (Cabling)

کارت‌های رابط WAN با چگالی بالا (HWIC) سریال و آسنکرون، دارای کانکتورها و کابل‌کشی‌هایی هستند که امکان دستیابی به تراکم پورت بالا را در فرم فاکتور فشرده HWIC فراهم می‌کنند. جداول 1 تا 4، مشخصات کانکتور و کابل‌کشی را نشان می‌دهند.

جدول 1. کانکتورها و کابل‌کشی (Cabling)

HWIC

کانکتورها

کابل‌های موجود

HWIC-4T و HWIC-4A/S

Smart Serial

جدول 2 را مشاهده کنید.

HWIC-8A/S-232

کانکتور 4 پورت با تراکم بالا

جدول 3 را مشاهده کنید.

HWIC-8A, HWIC-16A و SM-32A

کانکتور 8 پورت با تراکم بالا
• کابل آسنکرون 8 پورت EIA-232 با تراکم بالا (CAB-HD8-ASYNC)
• کابل آسنکرون 8 پورت با تراکم بالا به همراه 8 کانکتور مودم DB-25 (CAB-HD8-KIT)

کابل‌کشی سریال هوشمند (Smart Serial Cabling)

کارت شبکه (HWIC) چهار پورت سریال و کارت شبکه (HWIC) چهار پورت آسنکرون/سنکرون Cisco، هر کدام دارای چهار پورت Smart Serial هستند. این پورت‌ها از همان کانکتورها و کابل‌کشی‌های کارت شبکه (WIC) دو پورت سریال (WIC-2T) و کارت شبکه (WIC) دو پورت آسنکرون/سنکرون (WIC-2A/S) استفاده می‌کنند.

جدول 2. کابل‌کشی سریال هوشمند (Smart Serial) برای کارت‌های رابط WAN با چگالی بالا (HWIC) چهار پورت سریال و چهار پورت ناهمگام/همگام (Asynchronous/Synchronous) سیسکو

شماره محصول

نوع کابل

طول

نوع کانکتور

CAB-SS-V35MT

V.35 DTE

10 فوت (3 متر)

نری (Plug)

CAB-SS-V35FC

V.35 DCE

10 فوت (3 متر)

مادگی (Socket)

CAB-SS-232MT

EIA/TIA-232 DTE

10 فوت (3 متر)

نری (Plug)

CAB-SS-232FC

EIA/TIA-232 DCE

10 فوت (3 متر)

مادگی (Socket)

CAB-SS-449MT

EIA/TIA-449 DTE

10 فوت (3 متر)

نری (Plug)

CAB-SS-449FC

EIA/TIA-449 DCE

10 فوت (3 متر)

مادگی (Socket)

CAB-SS-X21MT

X.21 DTE

10 فوت (3 متر)

نری (Plug)

CAB-SS-X21FC

X.21 DCE

10 فوت (3 متر)

مادگی (Socket)

CAB-SS-530MT

EIA/TIA-530 DTE

10 فوت (3 متر)

نری (Plug)

CAB-SS-530AMT

EIA/TIA-530A DTE

10 فوت (3 متر)

نری (Plug)

کابل‌کشی همگام/ناهمگام (Synchronous/Asynchronous) با تراکم بالا

کارت شبکه (HWIC) هشت پورت آسنکرون/سنکرون Cisco از دو کانکتور با تراکم بالای 4 پورت استفاده می‌کند. هر کانکتور از چهار پورت EIA-232 با رابط‌های تجهیزات ارتباط داده (DCE) یا تجهیزات پایانه داده (DTE) پشتیبانی می‌کند. تمامی چهار پورت روی یک کابل از حالت DTE و DCE یکسانی استفاده می‌کنند.

جدول 3. کابل‌کشی همگام/ناهمگام (Synchronous/Asynchronous) با تراکم بالا

شماره محصول

نوع کابل

طول

نوع کانکتور

CAB-HD4-232FC

4 پورت EIA-232 DCE

10 فوت (3 متر)

سوکت DB-25

CAB-HD4-232MT

4 پورت EIA-232 DTE

10 فوت (3 متر)

پلاگ DB-25

کابل‌کشی ناهمگام (Asynchronous) با تراکم بالا

کارت شبکه (HWIC) هشت پورت آسنکرون و کارت شبکه (HWIC) شانزده پورت آسنکرون Cisco از یک (HWIC-8A) یا دو (HWIC-16A) کانکتور با تراکم بالای 8 پورت استفاده می‌کنند. کابل آسنکرون 8 پورت، در یک سمت دارای کانکتور با تراکم بالا و در سمت دیگر دارای هشت پلاگ RJ-45 است. از مبدل‌های ماژولار RJ-45 به DB-25 برای تبدیل RJ-45 به اتصال DB-25 DTE یا DB-25 DCE استفاده می‌شود.

جدول 4. کابل‌کشی ناهمگام (Asynchronous) با تراکم بالا

شماره محصول

نوع کابل

طول

نوع کانکتور

CAB-HD8-ASYNC

8 پورت EIA-232

10 فوت (3 متر)

RJ-45

CAB-HD8-KIT

8 پورت EIA-232 به همراه 8 عدد CAB-25AS-MMOD

10 فوت (3 متر)

پلاگ DB-25

CAB-25AS-MMOD

مبدل RJ-45 به DB-25

‒

پلاگ DB-25

CAB-25AS-FDTE

مبدل RJ-45 به DB-25

‒

سوکت DB-25

پشتیبانی پلتفرم (Platform Support)

ماژول‌های سریال و آسنکرون در اسلات‌های HWIC، نسخه بهبودیافته HWIC (EHWIC) یا ماژول سرویس (SM) در روترهای ISR سری Cisco 1800، 1900، 2800، 2900، 3800 و 3900 پشتیبانی می‌شوند. جدول 5 پلتفرم‌های تحت پشتیبانی را نشان می‌دهد. این ماژول‌ها در تمامی مجموعه‌ ویژگی‌های نرم‌افزار Cisco IOS Software پشتیبانی می‌شوند. حداقل نسخه نرم‌افزار Cisco IOS Software مورد نیاز در جدول 6 نمایش داده شده است.

جدول 5. پلتفرم‌های پشتیبانی‌شده (Supported Platforms)

شماره محصول HWIC

Cisco 1841 ISR

Cisco 1941 ISR

سری Cisco 2800

سری Cisco 2900

سری Cisco 3800

سری Cisco 3900

HWIC-4T

No

No

بله

بله

بله

بله

HWIC-4A/S

بله

بله

بله

بله

بله

بله

HWIC-8A/S-232

بله

بله

بله

بله

بله

بله

HWIC-8A

بله

بله

بله

بله

بله

بله

HWIC-16A

No

No

بله

بله

بله

بله

SM-32A

No

No

No

بله

No

بله

جدول 6. حداقل نسخه نرم‌افزار Cisco IOS پشتیبانی شده



سری Cisco 1800، 2800 و 3800

سری Cisco 1900 و 2900 و روترهای Cisco 3925 و 3945 ISR

روترهای Cisco 3925E و 3945E ISR

حداقل نسخه نرم‌افزار Cisco IOS
(برای تمامی ماژول‌های HWIC)

نرم‌افزار Cisco IOS نسخه 12.3(14)T

نرم‌افزار Cisco IOS نسخه 15.0(1)M

نرم‌افزار Cisco IOS نسخه 15.1(1)T

حداقل نسخه نرم‌افزار Cisco IOS (برای SM-32A)

پشتیبانی نمی‌شود

نرم‌افزار Cisco IOS نسخه‌های 15.1(4)M2، 15.2(1)T1 و 15.2(2)T برای سری Cisco 3900

نرم‌افزار Cisco IOS نسخه 15.1(4)M3 برای سری Cisco 2900

نرم‌افزار Cisco IOS نسخه‌های 15.1(4)M2، 15.2(1)T1 و 15.2(2)T

حداقل بسته تکنولوژی نرم‌افزار Cisco IOS

IP Base

IP Base

IP Base

مشخصات فنی

مشخصات فنی این ماژول‌ها در جدول 7 فهرست شده است.

جدول 7. مشخصات فنی (Specifications) کارت‌های HWIC

مشخصات فنی

HWIC-4T

HWIC-4A/S

HWIC-8A/S-232

HWIC-8A

HWIC-16A

SM-32A

پشتیبانی همگام (Synchronous)

بله

بله

بله

No

No

No

حداکثر سرعت همگام (در هر پورت)

8 مگابیت بر ثانیه

256 کیلوبیت بر ثانیه

256 کیلوبیت بر ثانیه

-

-

-

پشتیبانی ناهمگام (Asynchronous)

بله

بله

بله

بله

بله

بله

حداکثر سرعت ناهمگام (در هر پورت)

230.4 کیلوبیت بر ثانیه

230.4 کیلوبیت بر ثانیه

230.4 کیلوبیت بر ثانیه

230.4 کیلوبیت بر ثانیه

230.4 کیلوبیت بر ثانیه

230.4 کیلوبیت بر ثانیه

پشتیبانی از Bisync

بله

بله

بله

No

No

No

پروتکل‌های سریال

EIA-232, EIA-449, EIA-530, EIA-530A, and V.35, X.21

EIA-232, EIA-449, EIA-530, EIA-530A, and V.35, X.21

EIA-232

EIA-232

EIA-232

EIA-232

مدیریت سیگنال (Lead manipulation)

بله

بله

بله

بله

بله

بله

همگام‌سازی ساعت شبکه (Network clock synchronization)

بله

بله

بله

No

No

No

مشخصات عمومی

مشخصات ذکر شده در اینجا برای تمامی ماژول‌های سریال (Serial) و آسنکرون (Asynchronous) مشترک هستند.
تأییدیه‌های آژانس (Agency approvals):

• استاندارد AS/NZS 60950.1.2003 به همراه اصلاحیه‌های A1 تا A3 (استرالیا/نیوزیلند)

• استاندارد CAN/CSA 22.2 No. 60950-1-07، ویرایش دوم (کانادا)

• EN 60950-1: 2006, ویرایش دوم (اتحادیه اروپا)

• GB4943 (چین)

• استاندارد UL 60950-1، ویرایش دوم (ایالات متحده)

• استاندارد IEC 60950-1: 2005، ویرایش دوم (بین‌المللی)

مصونیت (Immunity)

• EN300386

• EN55024/CISPR24

• EN50082-1

انتشار (Emissions):

• بخش 15 کلاس A استاندارد FCC

• استاندارد ICES-003 کلاس A

• استاندارد EN55022 کلاس A

• استاندارد CISPR22 کلاس A

• AS/NZS 3548 کلاس A

• استاندارد VCCI کلاس A

• EN 300386

• EN61000-3-3

• EN61000-3-2

مشخصات فیزیکی:

• کارت HWIC با عرض تکی (تمامی ماژول‌های HWIC) یا ماژول SM با عرض تکی (SM-32A)، بدون محدودیت در اسلات (Slot)

• ابعاد (ماژول‌های HWIC) (ارتفاع x عرض x عمق): 0.8 x 3.1 x 5.6 اینچ (2.1 x 7.9 x 14.2 سانتی‌متر)

• ابعاد (SM-32A) (ارتفاع x عرض x عمق): 1.58 x 7.44 x 7.5 اینچ (4 x 18.9 x 19.1 سانتی‌متر)

مشخصات محیطی:

• دمای عملیاتی: 32 تا 104 درجه فارنهایت (0 تا 40 درجه سانتی‌گراد)

• دمای نگهداری: 4- تا 149 درجه فارنهایت (20- تا 65 درجه سانتی‌گراد)

• رطوبت نسبی (Relative humidity): 10 تا 90 درصد، بدون میعان (noncondensing)

برای کسب اطلاعات بیشتر

برای کسب اطلاعات بیشتر درباره Cisco ISRs، از وب‌سایت‌های زیر بازدید کنید:

• سری Cisco 3900:http://www.cisco.com/en/US/products/ps10536/index.html

• سری Cisco 2900:http://www.cisco.com/en/US/products/ps10537/index.html

• سری Cisco 1900:http://www.cisco.com/en/US/products/ps10538/index.html

• سری Cisco 2800:http://www.cisco.com/en/US/products/ps5854/index.html

• سری Cisco 3800:http://www.cisco.com/en/US/products/ps5855/index.html

Ask Cisco
Expand the window to see more details and enjoy a clearer chat!




Results generated by AI. Before using results, verify accuracy and completeness.


مدل HWIC-16A-RF
دسته Cisco 1900 Series Integrated Services Routers
زیردسته Cisco 1900 Series Interfaces EHWIC, HWIC, WIC, VIC, VWIC2
توضیحات 16pt Async HWIC REMANUFACTURED
قیمت 1,806.59 دلار
آخرین بروزرسانی دوشنبه ۱۰ آبان ۱۴۰۰
