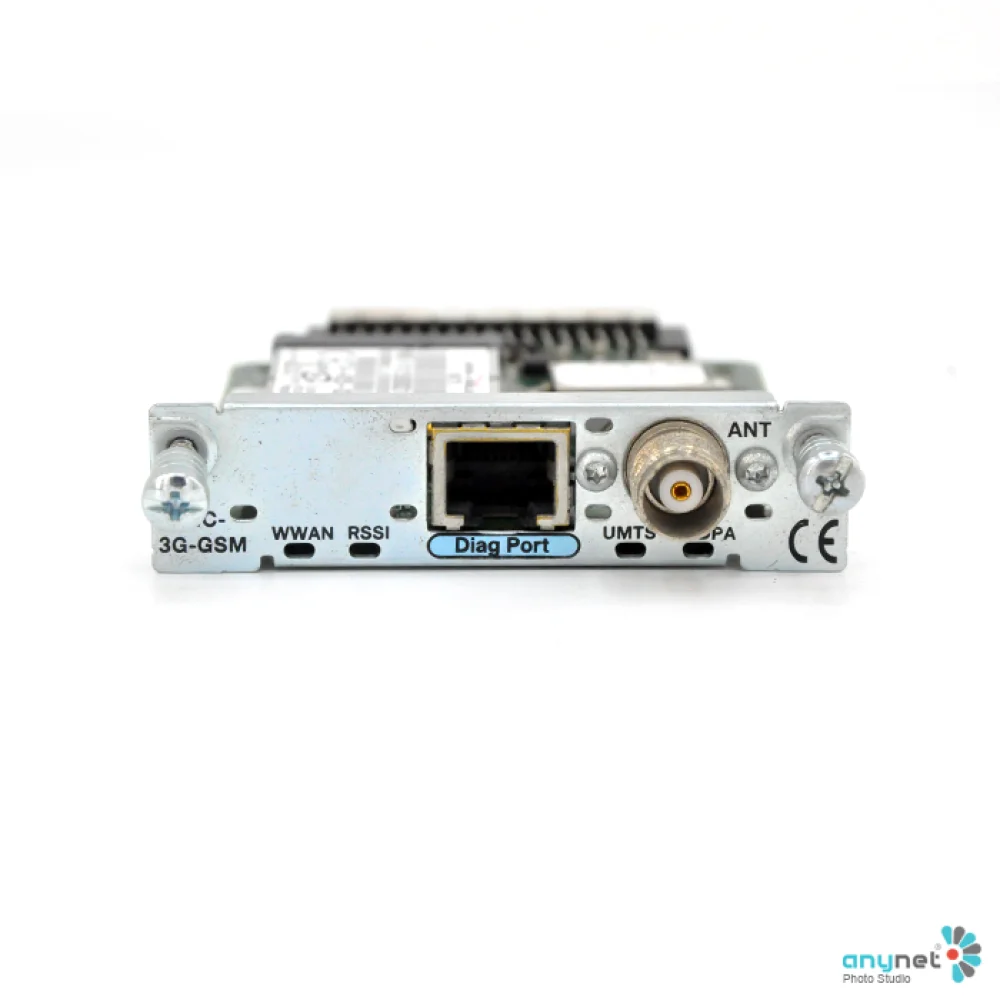

ماژول HWIC-3G-GSM سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: HWIC-3G-GSM-RF
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
آویژه فاوا
- گارانتی 12 ماهه آویژه فاوا
- روش و هزینه ارسال
- ارسال امروز (فعلا در شهرهای تهران و کرج)
کارت‌های رابط WAN با سرعت بالا (HWIC) نسل سوم (3G) شبکه بی‌سیم WAN (WWAN) سیسکو، نشان‌دهنده پیشرفتی چشمگیر در اتصال بی‌سیم در سطح سازمانی (Enterprise-class) هستند. این کارت‌ها که به‌طور اختصاصی برای روترهای خدمات یکپارچه (Integrated Services Routers) سیسکو طراحی شده‌اند، راهکاری قدرتمند و قابل‌اطمینان برای کسب‌وکارهایی فراهم می‌کنند که به دنبال ارتقای زیرساخت شبکه خود هستند. این کارت‌ها با ارائه یک جایگزین بی‌سیم با سرعت بالا برای سرویس‌های سیمی سنتی، به سازمان‌ها کمک می‌کنند تا تداوم کسب‌وکار (Business Continuity) را بهبود بخشند، هزینه‌های عملیاتی را کاهش دهند و اطمینان حاصل کنند که داده‌های حیاتی (Mission-critical) حتی در زمان خرابی شبکه اصلی نیز در دسترس باقی می‌مانند.
این کارت‌های رابط (Interface Cards) به‌گونه‌ای مهندسی شده‌اند که از طیف گسترده‌ای از کاربردها پشتیبانی کنند؛ از ایفای نقش به‌عنوان یک پشتیبان (Backup) قابل‌اطمینان برای دفاتر شعب گرفته تا عملکرد به‌عنوان راهکار اصلی اتصال برای سایت‌های دوردست یا محیط‌های سیار. از آنجایی که این کارت‌ها با نرم‌افزار پیشرو در صنعت یعنی Cisco IOS به‌طور یکپارچه ادغام شده‌اند، به کسب‌وکارها اجازه می‌دهند تا امنیت، کیفیت خدمات (Quality of Service) و قابلیت‌های مدیریتی یکسانی را در سراسر شبکه خود حفظ کنند، فارغ از اینکه ترافیک از طریق یک اتصال کابلی استاندارد جریان دارد یا یک لینک بی‌سیم 3G.
نمای کلی محصول
سری Cisco 3G WWAN HWIC برای انطباق با استانداردهای مختلف بی‌سیم جهانی، به دو دسته فناوری اصلی تقسیم می‌شود. دسته اول شامل مدل‌هایی است که بر پایه استانداردهای سیستم جهانی ارتباطات سیار (GSM) و سرویس مخابرات سیار جهانی (UMTS) هستند و از HSPA، HSUPA، HSDPA، EDGE و GPRS پشتیبانی می‌کنند. دسته دوم شامل مدل‌های دسترسی چندگانه تقسیم کدی (CDMA) است که بر اساس استانداردهای 3GPP2 بوده و از EVDO Rev A/Rev 0 و 1xRTT پشتیبانی می‌کنند. این مدل‌های متنوع تضمین می‌کنند که کسب‌وکارها می‌توانند سخت‌افزار مناسب را متناسب با زیرساخت اپراتور بی‌سیم (Wireless carrier) موجود در منطقه خود انتخاب کنند.
این کارت‌ها با طیف گسترده‌ای از پلتفرم‌های Cisco از جمله روترهای خدمات یکپارچه (Integrated Services Routers) سری 1841 و 1861، و همچنین سری‌های 1900، 2800، 2900، 3800 و 3900 سازگار هستند. فراتر از خود کارت‌ها، Cisco اکوسیستم جامعی از لوازم جانبی را ارائه می‌دهد که شامل انواع آنتن‌ها—مانند دوقطبی‌های با قابلیت چرخش (swivel-mount dipoles)، آنتن‌های همه‌جهته سقفی (ceiling-mount omnidirectional) و گزینه‌های کم‌ارتفاع مخصوص فضای باز (outdoor low-profile)—به همراه کابل‌های رابط آنتن تخصصی و برق‌گیرها (lightning arrestors) می‌شود. این رویکرد ماژولار امکان پیاده‌سازی منعطف در محیط‌های فیزیکی گوناگون را فراهم کرده و قدرت سیگنال و عملکرد شبکه (Network Performance) را بهینه می‌سازد.
ویژگی‌ها و مزایا
- پهن‌باند (Broadband) 3G یکپارچه:مودم مستقیماً در روتر تعبیه شده است که ضمن ساده‌سازی نصب و مدیریت، دسترسی کامل به ویژگی‌های پیشرفته Cisco IOS مانند کیفیت خدمات (QoS) و امنیت قدرتمند را فراهم می‌کند.
- استقرار سریع:اتصال بی‌سیم به کسب‌وکارها اجازه می‌دهد تا از زمان‌های انتظار طولانی که معمولاً با نصب مدارهای داده سنتی همراه است عبور کرده و امکان راه‌اندازی فوری شبکه در مکان‌های جدید یا موقت را فراهم کنند.
- افزایش تاب‌آوری شبکه:این کارت‌ها با فراهم کردن یک مسیر داده غیرزمینی، تنوع واقعی WAN را ارائه می‌دهند و اطمینان حاصل می‌کنند که شعب حتی در صورت خرابی زیرساخت‌های سیمی اصلی، متصل باقی می‌مانند.
- مقرون‌به‌صرفه بودن:خدمات 3G WWAN در مقایسه با خدمات سنتی ISDN، DSL یا کابلی قیمت رقابتی دارند و امکان تجمیع قراردادهای ارائه‌دهنده خدمات را فراهم می‌کنند.
- عملکرد بالا:این کارت‌ها با تأخیر (Latency) پایین و نرخ داده نزدیک به سرعت T1، قادر به مدیریت برنامه‌های حیاتی از جمله ترافیک صوت، تصویر و داده هستند.
- قابلیت حمل:این راهکار بسیار متحرک است و به روترها اجازه می‌دهد به‌راحتی به هر منطقه‌ای با پوشش سلولی منتقل شوند که به‌ویژه برای بازیابی فاجعه (Disaster Recovery) یا اتصال سایت‌های موقت مفید است.
- عیب‌یابی جامع:این کارت‌ها از ابزارهای نظارتی استاندارد صنعت و رابط خط فرمان (CLI) در Cisco IOS پشتیبانی می‌کنند که عیب‌یابی و نگهداری را تسهیل می‌نماید.
کارت‌های رابط WAN پرسرعت (HWIC) نسل سوم (3G) شبکه گسترده بی‌سیم (WWAN) سیسکو برای روترهای خدمات یکپارچه (Integrated Services Routers) سیسکو، نسل جدیدی از راهکارهای پشتیبان شبکه گسترده بی‌سیم را ارائه می‌دهند.
بررسی اجمالی محصول
• مدل‌های Global System for Mobile Communications (GSM) و UMTS بر پایه استاندارد 3GPP هستند و از HSPA (دسترسی بسته‌ای با سرعت بالای آپلینک (HSUPA) و دسترسی بسته‌ای با سرعت بالای داون‌لینک (HSDPA))، UMTS، EDGE و GPRS پشتیبانی می‌کنند.
• مدل‌های دسترسی چندگانه تقسیم کدی (CDMA) بر اساس استاندارد 3GPP2 هستند و از EVDO Rev A/Rev 0 و 1xRTT پشتیبانی می‌کنند.
R=برای شبکه‌های Reliance
شکل 1. کارت‌های رابط WAN بی‌سیم 3G (HWICs) برای روترهای خدمات یکپارچه Cisco (Cisco Integrated Services Routers)
با نرخ‌های انتقال داده ارتقاءیافته و تأخیر (Latency) بهبودیافته (کمتر از 100 میلی‌ثانیه)، سرویس‌های WWAN روشی ایده‌آل برای تکمیل سرویس‌های خطوط سیمی (Wire line) سنتی هستند. سرویس‌های داده 3G WWAN که امروزه ارائه می‌شوند، دارای نرخ‌های داده میانگینی هستند که بسیار فراتر از سرعت‌های ISDN بوده و محدودیت‌های نظری آن‌ها بیش از 7 مگابیت بر ثانیه (Mbps) برای دانلود (Downlink) و 5 مگابیت بر ثانیه (Mbps) برای آپلود (Uplink) است. شما می‌توانید از 3G WWAN به عنوان یک لینک اصلی برای سایت‌هایی با نیازهای پهنای باند (Bandwidth) کمتر و همچنین برای کاربردهای سیار استفاده کنید. همچنین می‌توانید از سرویس‌های داده 3G WWAN به عنوان جایگزینی مقرون‌به‌صرفه در مناطقی که سرویس‌های پهن‌باند (Broadband) در دسترس نیستند یا بسیار گران هستند، بهره ببرید. Cisco در حال توسعه این نقاط عطف عملکردی است و پشتیبانی از فناوری بی‌سیم را به طیف گسترده‌ای از گزینه‌های رابط WAN خود اضافه می‌کند.
مزایای کلیدی کسب‌وکار
کاربردها
پشتیبان‌گیری WAN (WAN Backup)
دسترسی انعطاف‌پذیر به شبکه گسترده (WAN) یک نیاز حیاتی برای دفاتر شعبه‌ای است که به سایت‌های شرکتی یا اینترنت متصل می‌شوند. اگرچه DSL، Frame Relay، ISDN و dialup گزینه‌های رایجی برای پشتیبان‌گیری در صورت خرابی لینک اصلی WAN هستند، یک مسیر داده غیرزمینی مانند 3G WWAN تنوع (Diversity) بیشتری را برای شبکه گسترده فراهم می‌کند (شکل 2). کارت‌های Cisco 3G WWAN HWICs در ترکیب با روترهای خدمات یکپارچه (Integrated Services Routers) سیسکو، این قابلیت را ارائه می‌دهند که در صورت عدم دسترسی به لینک اصلی WAN، به‌طور خودکار اتصال را از طریق 3G WWAN برقرار کنند. علاوه بر این، می‌توانید از Cisco 3G WWAN HWICs برای تأمین پهنای باند (Bandwidth) تکمیلی در زمانی که لینک اصلی WAN تحت فشار بار کاری زیاد است، استفاده کنید.
شکل 2. کارت Cisco 3G WWAN HWIC برای پشتیبان‌گیری (Backup) شبکه گسترده (WAN)
اتصال اصلی (Primary Connectivity)
ویژگی‌ها و مزایای کلیدی
• پهن‌باند (Broadband) 3G WWAN یکپارچه: با وجود مودم 3G WWAN که در روتر ادغام شده است، از مزایای نصب و مدیریت ساده‌تر بهره‌مند می‌شوید. علاوه بر این، کارت‌های Cisco 3G WWAN HWIC به صورت کاملاً یکپارچه با روترهای خدمات یکپارچه (Integrated Services Routers) سیسکو کار می‌کنند که از نرم‌افزار پیشرو Cisco IOS بهره می‌برند؛ این امر به شما امکان دسترسی به تمامی ویژگی‌های پیشرفته نرم‌افزار Cisco IOS از جمله کیفیت خدمات (QoS)، صف‌بندی هوشمند شبکه و امنیت قدرتمند را می‌دهد.
• زمان نصب کوتاه: کسب‌وکارها گاهی برای راه‌اندازی مدارهای داده در مکان‌های جدید، هفته‌ها یا ماه‌ها منتظر می‌مانند. برای سایت‌های موقت یا فصلی، سرویس‌های داده بی‌سیم (Wireless) امکان اتصال فوری در هر نقطه‌ای که پوشش شبکه سلولی وجود دارد را فراهم می‌کنند و استقرار سریع (Rapid Deployment) به شما اجازه می‌دهد تا به سرعت شبکه‌هایی با قابلیت اتصال WAN راه‌اندازی کنید.
• تاب‌آوری شبکه (Network Resiliency) از طریق تنوع در WANاتصال WAN برای عملکرد کسب‌وکار شما حیاتی است و هرگونه قطعی به معنای از دست رفتن بهره‌وری و فرصت‌های تجاری است. حفظ اتصال و پایداری عملیاتی در هنگام بروز اختلال در شبکه می‌تواند بسیار مهم باشد. استفاده از یک اتصال بی‌سیم به عنوان پشتیبان (Backup) برای سایت‌های دوردست، محافظت در برابر قطعی خطوط را فراهم کرده و سطح مضاعفی از افزونگی (Redundancy) ایجاد می‌کند؛ چرا که زیرساخت 3G WWAN اغلب توسط تجهیزات مجزا پشتیبانی می‌شود و برای کل حلقه محلی (Local Loop) افزونگی فراهم می‌آورد.
• قابلیت حمل (Portability): شما می‌توانید روترهای بی‌سیم و کارت‌های Cisco 3G WWAN HWIC را به راحتی به هر مکانی که پوشش‌دهی در دسترس است، منتقل کنید.
• عملکرد (Performance): با افزایش استفاده از داده‌ها و گسترش برنامه‌های کاربردی مبتنی بر وب در سایت‌های دوردست، نیاز فزاینده‌ای به اتصالات داده پرسرعت (پهنای باند) برای اجرای برنامه‌های حیاتی در این سایت‌ها وجود دارد. سرویس‌های 3G WWAN نویدبخش لینک‌هایی با تأخیر (Latency) پایین و سرعتی نزدیک به اتصالات T1 هستند که به شما امکان می‌دهد در سناریوهای پشتیبان‌گیری، داده‌های حیاتی بیشتری را از طریق شبکه گسترده (WAN) ارسال و دریافت کنید.
مشخصات محصول
جدول 1. مشخصات فنی محصول
تئاترهای منطقه‌ای | HWIC-3G-HSPA | HWIC-3G-HSPA-A | HWIC-3G-HSPA-G |
باندها (Bands) | 850، 1900 و 2100 مگاهرتز | 850، 1900 و 2100 مگاهرتز | 900، 1900 و 2100 مگاهرتز |
سرعت‌های دانلود/آپلود (DL/UP Speeds) | 7.2 مگابیت بر ثانیه / 5.76 مگابیت بر ثانیه | 7.2 مگابیت بر ثانیه / 2.0 مگابیت بر ثانیه | 7.2 مگابیت بر ثانیه / 5.76 مگابیت بر ثانیه |
استرالیا و نیوزیلند (ANZ) | √ | X | √ |
آسیا و اقیانوسیه (APAC) | √ | X | √ |
کانادا/مکزیک | √ | X | X |
اروپا، خاورمیانه و آفریقا (EMEA) | √ | X | √ |
ژاپن | √ | X | X |
آمریکای لاتین (LATAM) | √ | X | X |
ایالات متحده آمریکا (USA) | X | √ | X |
آیتم | مشخصات فنی | |
رابط‌های خارجی | • رابط RJ-45 برای استفاده با ابزارهای عیب‌یابی و نظارت شخص ثالث • پورت RF از نوع TNC برای اتصال آنتن • مدل HWIC-3G-HSPA از کانکتور آنتن اصلی و فرعی (Diversity) پشتیبانی می‌کند • مدل HWIC-3G-HSPA-A از کانکتور آنتن اصلی و فرعی (Diversity) پشتیبانی می‌کند • مدل HWIC-3G-HSPA-G از کانکتور آنتن اصلی و فرعی (Diversity) پشتیبانی می‌کند • مدل‌های HWIC-3G-CDMA-S, HWIC-3G-CDMA-V, HWIC-3G-CDMA-B, HWIC-3G-CDMA-T, HWIC-3G-CDMA-R از کانکتور آنتن اصلی و فرعی (Diversity) پشتیبانی می‌کنند | |
فرم فاکتور | فرم فاکتور تک‌عرض Cisco 3G WWAN HWIC | |
ابعاد فیزیکی (ارتفاع x عرض x عمق) | 1.9 x 7.8 x 12.4 سانتی‌متر (0.75 x 3.08 x 4.9 اینچ) | |
وزن | 108.8 گرم (0.24 پوند) | |
ماژول هویت مشترک (SIM) | سوکت کارت SIM؛ مطابق با استاندارد ISO-7816-2 (مکانیکال سیم‌کارت) | |
توان مصرفی | حداکثر 4.5 وات | |
پلتفرم‌های پشتیبانی‌شده | روترهای خدمات یکپارچه (ISR) ماژولار Cisco 1841, 1861, 1900, 2800, 2900, 3800 و 3900 | |
سازگاری نرم‌افزاری | روترهای خدمات یکپارچه (ISR) ماژولار سری Cisco 1841, 1861, 2800 و 3800 با نسخه‌های Cisco IOS زیر پشتیبانی می‌شوند: • مجموعه ویژگی‌های نرم‌افزار Cisco IOS: ایمیج IP Base IOS • مدل HWIC-3G-HSPA با نسخه 15.0(1)M یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-HSPA-A با نسخه 15.1(1)T1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-HSPA-G با نسخه 15.1(1)T یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-S با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-V با نسخه 12.4(15)T8 یا 15.0(1)M یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-B با نسخه 15.0(1)M یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-T با نسخه 15.0(1)M یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-R با نسخه 15.0(1)M یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA= (فقط یدکی) با نسخه 12.4(15)T1 یا بالاتر پشتیبانی می‌شود روترهای خدمات یکپارچه (ISR) ماژولار سری Cisco 1900, 2900 و 3900 با نسخه نرم‌افزار Cisco IOS زیر پشتیبانی می‌شوند: • مجموعه ویژگی‌های نرم‌افزار Cisco IOS: ایمیج Universal IOS • مدل HWIC-3G-HSPA با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-HSPA-A با نسخه 15.1(1)T1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-HSPA-G با نسخه 15.1(1)T یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-S با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-V با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-B با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-T با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA-R با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود • مدل HWIC-3G-CDMA= (فقط یدکی) با نسخه 15.0(1)M1 یا بالاتر پشتیبانی می‌شود ویژگی‌های کلیدی شامل: • سوئیچینگ خودکار Failover بین لینک اصلی و پشتیبان • پیکربندی پروفایل پردازنده رابط چندکاناله (MIP) • تلاش مجدد داده CDMA • پروتکل‌های 3G SNMPv2 MIB و Traps • برقراری تماس داده از راه دور با استفاده از صوت • ارتقای فریم‌ور از راه دور از طریق 3G • نظارت تشخیصی مجازی • قابلیت قفل/باز کردن MEP • قابلیت قفل/باز کردن سیم‌کارت | |
MIBها | • 3G MIB • ENTITY MIB • IF MIB | |
مدیریت شبکه و عیب‌یابی | • مدیریت درون‌باندی و برون‌باندی با استفاده از Telnet (رابط خط فرمان [CLI] نرم‌افزار Cisco IOS) و پروتکل مدیریت شبکه ساده (SNMP)، شامل MIB II و سایر افزونه‌ها • ابزارهای عیب‌یابی و نظارت استاندارد صنعتی 3G (تستر رابط هوایی QUALCOMM CDMA [CAIT] و مانیتور تشخیصی جهانی Spirent [UDM]) | |
اطلاعات مودم | • فرم فاکتور مودم: مینی‌کارت تعبیه شده Peripheral Component Interconnect (PCI) • مدل HWIC-3G-HSPA: مدل Sierra Wireless MC8790 (بازار غیر آمریکا) • مدل HWIC-3G-HSPA-A: مدل Sierra Wireless MC8790 (بازار آمریکا) • مدل HWIC-3G-HSPA-G: مدل Sierra Wireless MC8792V (بازار غیر آمریکا) • مدل HWIC-3G-CDMA-S: مدل Sierra Wireless MC5727 • مدل HWIC-3G-CDMA-V: مدل Sierra Wireless MC5727 • مدل HWIC-3G-CDMA-B: مدل Sierra Wireless MC5727 • مدل HWIC-3G-CDMA-T: مدل Sierra Wireless MC5727 • مدل HWIC-3G-CDMA-R: مدل Sierra Wireless MC5727 | |
پشتیبانی اپراتور | برای مشاهده لیست به‌روز اپراتورهایی که خدمات Cisco 3G WWAN HWIC را ارائه می‌دهند، لطفاً به آدرس زیر مراجعه کنید:http://www.cisco.com/go/3g. | |
رابط‌های برنامه‌نویسی | رابط خط فرمان (CLI) نرم‌افزار Cisco IOS | |
فناوری‌های بی‌سیم پشتیبانی‌شده (عملکرد و نرخ انتقال) |  HWIC-3G-HSPA • HSPA: فرکانس‌های 850، 1900 و 2100 مگاهرتز (لینک رفت تا 7.2 مگابیت بر ثانیه؛ لینک برگشت تا 5.76 مگابیت بر ثانیه (با ارتقای فریم‌ور)) • سازگاری با نسل‌های قبل: • HSDPA: فرکانس‌های 850، 1900 و 2100 مگاهرتز (لینک رفت تا 7.2 مگابیت بر ثانیه؛ لینک برگشت تا 384 کیلوبیت بر ثانیه) • UMTS: فرکانس‌های 850، 1900 و 2100 مگاهرتز (لینک رفت تا 2.0 مگابیت بر ثانیه؛ لینک برگشت تا 384 کیلوبیت بر ثانیه) • EDGE: فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز (لینک رفت تا 236 کیلوبیت بر ثانیه؛ لینک برگشت تا 124 کیلوبیت بر ثانیه) • GPRS: فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز (لینک رفت تا 80 کیلوبیت بر ثانیه؛ لینک برگشت تا 42 کیلوبیت بر ثانیه)  HWIC-3G-HSPA-A • HSPA: فرکانس‌های 850، 1900 و 2100 مگاهرتز (لینک رفت تا 7.2 مگابیت بر ثانیه؛ لینک برگشت تا 2.0 مگابیت بر ثانیه) • سازگاری با نسل‌های قبل: • HSDPA: فرکانس‌های 850، 1900 و 2100 مگاهرتز (لینک رفت تا 7.2 مگابیت بر ثانیه؛ لینک برگشت تا 384 کیلوبیت بر ثانیه) • UMTS: فرکانس‌های 850، 1900 و 2100 مگاهرتز (لینک رفت تا 2.0 مگابیت بر ثانیه؛ لینک برگشت تا 384 کیلوبیت بر ثانیه) • EDGE: فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز (لینک رفت تا 236 کیلوبیت بر ثانیه؛ لینک برگشت تا 124 کیلوبیت بر ثانیه) • GPRS: فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز (لینک رفت تا 80 کیلوبیت بر ثانیه؛ لینک برگشت تا 42 کیلوبیت بر ثانیه) |  HWIC-3G-HSPA-G • HSPA: فرکانس‌های 900، 1900 و 2100 مگاهرتز (لینک رفت تا 7.2 مگابیت بر ثانیه؛ لینک برگشت تا 5.76 مگابیت بر ثانیه) • سازگاری با نسل‌های قبل: • HSDPA: فرکانس‌های 850، 1900 و 2100 مگاهرتز (لینک رفت تا 7.2 مگابیت بر ثانیه؛ لینک برگشت تا 384 کیلوبیت بر ثانیه) • UMTS: فرکانس‌های 900، 1900 و 2100 مگاهرتز (لینک رفت تا 2.0 مگابیت بر ثانیه؛ لینک برگشت تا 384 کیلوبیت بر ثانیه) • EDGE: فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز (لینک رفت تا 236 کیلوبیت بر ثانیه؛ لینک برگشت تا 124 کیلوبیت بر ثانیه) • GPRS: فرکانس‌های 850، 900، 1800 و 1900 مگاهرتز (لینک رفت تا 80 کیلوبیت بر ثانیه؛ لینک برگشت تا 42 کیلوبیت بر ثانیه)  HWIC-3G-CDMA-x* • CDMA 1xEV-DO Rev A (لینک رفت تا 3.1 مگابیت بر ثانیه؛ لینک برگشت تا 1.8 مگابیت بر ثانیه) • سازگاری با نسل‌های قبل: • CDMA 1xEV-DO Rel 0 (لینک رفت تا 2.4 مگابیت بر ثانیه؛ لینک برگشت تا 153.6 کیلوبیت بر ثانیه) • CDMA 1xRTT (لینک رفت تا 153.6 کیلوبیت بر ثانیه؛ لینک برگشت تا 153.6 کیلوبیت بر ثانیه) |
باندهای فرکانسی پشتیبانی‌شده | HWIC-3G-HSPA • باندهای WCDMA 850، 1900 و 2100 مگاهرتز (HSUPA, HSDPA و UMTS) • باندهای GSM 850، 900، 1800 و 1900 مگاهرتز (EDGE و GPRS) HWIC-3G-HSPA-A • باندهای WCDMA 850، 1900 و 2100 مگاهرتز (HSUPA, HSDPA و UMTS) • باندهای GSM 850، 900، 1800 و 1900 مگاهرتز (EDGE و GPRS) | HWIC-3G-HSPA-G • باندهای WCDMA 900، 1900 و 2100 مگاهرتز (HSUPA, HSDPA و UMTS) • باندهای GSM 850، 900، 1800 و 1900 مگاهرتز (EDGE و GPRS) HWIC-3G-CDMA-x* • 800 مگاهرتز: باند سلولی آمریکای شمالی • 1900 مگاهرتز: باند PCS آمریکای شمالی |
نشانگرهای LED | HWIC-3G-HSPA/HWIC-3G-HSPA-A/HWIC-3G-HSPA-G • LED وضعیت WWAN (نشانگر وضعیت اتصال) • RSSI • نشانگر سرویس HSPA و UMTS | HWIC-3G-CDMA-x* • LED وضعیت WWAN (نشانگر وضعیت اتصال) • نشانگر قدرت سیگنال دریافتی (RSSI) • نشانگر سرویس EVDO و 1xRTT |
تاییدیه ها و انطباق | ایمنی • UL 60950-1, CAN/CSA-C22.2 No. 60950-1, EN 60950-1, IEC 60950-1, AS/NZS 60950.1, FCC Part 2.1093, RSS-102 و EN 50385 سازگاری الکترومغناطیسی (EMC) • FCC Part 15, Industry Canada ICES-003, EN 301 489-01, EN 301 489-07, EN 301 489-24, EN55022 (CISPR22), EN55024 (CISPR24), EN300-386, EN 61000-3-2, EN 61000-3-3, AS/NZS CISPR 22, CNS13438 و VCCI V-3 رادیو • FCC Part 2, FCC Part 22, FCC Part 24, RSS 129 و RSS 133, RSS 132 و RSS 133, EN 301 511 GSM, EN 301 908-1 و EN 301 908-2 • دارای تاییدیه PTCRB. شناسه دستگاه Cisco HWIC-3G-GSM | |
جدول 2. مشخصات فنی آنتن (Antenna Specifications)
آیتم | مشخصات فنی |
تنوع (آنتن دوگانه) | • HWIC-3G-HSPA, HWIC-3G-HSPA-A, HWIC-3G-HSPA-G: پشتیبانی از تنوع (Diversity) • HWIC-3G-CDMA-x: پشتیبانی از تنوع (Diversity) |
آنتن | توضیحات • آنتن دوقطبی (Dipole) با پایه مفصلی چندباندی • نصب روی صفحه (یک واحد همراه با تمام Cisco 3G WWAN HWICs ارائه می‌شود) مشخصات الکتریکی • محدوده فرکانس: 806 تا 960 مگاهرتز و 1710 تا 2170 مگاهرتز • بهره (Gain): 0 dBi (806 تا 960 مگاهرتز) و 0 dBi (1710 تا 2170 مگاهرتز) • حداکثر توان: 25 وات • کانکتور: TNC نری • نسبت موج ایستاده ولتاژ (VSWR): کمتر از 2.5:1 • امپدانس اسمی: 50 اهم مشخصات مکانیکی • ابعاد آنتن: 19.37 در 2.34 در 1.59 سانتی‌متر • محدوده دمایی: 30- تا 70 درجه سانتی‌گراد |
آنتن | توضیحات • آنتن چندباندی همه‌جهته (Omnidirectional) • نصب سقفی مشخصات الکتریکی • محدوده فرکانس: 806 تا 960 مگاهرتز و 1710 تا 2170 مگاهرتز • بهره (Gain): 1.5 دسی‌بل نسبت به ایزوتروپیک (dBi) (806 تا 960 مگاهرتز) و 2.5 dBi (1710 تا 2170 مگاهرتز) • حداکثر توان: 50 وات • کانکتور: TNC نری • نسبت موج ایستاده ولتاژ (VSWR): کمتر از 1.8:1 (806 تا 960 مگاهرتز) و کمتر از 1.6:1 (1710 تا 2170 مگاهرتز) • امپدانس اسمی: 50 اهم • پلاریزاسیون: عمودی • مدولاسیون متقاطع (Intermodulation) • کمتر از 140- دسی‌بل نسبت به حامل (dBc) به صورت معمول (800 تا 960 مگاهرتز IM3 در 2x20 وات) • کمتر از 140- dBc (1710 تا 1880 مگاهرتز IM3 در 2x20 وات) • کمتر از 150- dBc (1920 تا 2170 مگاهرتز IM7 در 2x20 وات) مشخصات مکانیکی • جنس رادوم (Radome): ABS سفید • جنس پایه: آلومینیوم • کابل: 086FEP منعطف • ابعاد: 18.00 سانتی‌متر قطر خارجی در 6.20 سانتی‌متر ارتفاع • وزن: 0.28 کیلوگرم • قابل استفاده با کابل‌های رابط: 3G-CAB-ULL-20 و 3G-CAB-ULL-50 |
افزونه آنتن | توضیحات • پایه افزونه آنتن تک‌واحدی (شامل کابل 457.2 سانتی‌متری) مشخصات الکتریکی • محدوده فرکانس: 0.8 تا 5.85 گیگاهرتز • تضعیف (Attenuation): کمتر از 3 دسی‌بل (dB) در فرکانس 2.5 گیگاهرتز یا کمتر • کانکتور پایه: TNC مادگی • کانکتور پیگ‌تیل: TNC نری مشخصات مکانیکی • جنس پایه: پلاستیک UL 94 V0PC و ABS • ابعاد: 7.1 در 6.1 در 4.6 سانتی‌متر • وزن: 0.17 کیلوگرم • کابل: 457.2 سانتی‌متر از نوع Pro-Flex Plus 195 غیر پلنوم |
افزونه آنتن | توضیحات • پایه افزونه آنتن تک‌واحدی (شامل کابل 304.8 سانتی‌متری) مشخصات الکتریکی • محدوده فرکانس: 0.8 تا 5.85 گیگاهرتز • تضعیف (Attenuation): کمتر از 3 دسی‌بل (dB) در فرکانس 2.5 گیگاهرتز یا کمتر • کانکتور پایه: TNC مادگی • کانکتور پیگ‌تیل: TNC نری مشخصات مکانیکی • جنس پایه: پلاستیک UL 94 V0PC و ABS • ابعاد: 7.1 در 6.1 در 4.6 سانتی‌متر • وزن: 0.17 کیلوگرم • کابل: 304.8 سانتی‌متر از نوع Pro-Flex Plus 195 غیر پلنوم |
آنتن فضای باز | توضیحات • آنتن چندباندی فضای باز با پروفیل پایین (Low-Profile) و کابل 457.2 سانتی‌متری • نصب پنلی (سطح افقی) مشخصات الکتریکی • محدوده فرکانس: 806 تا 960 مگاهرتز و 1710 تا 2170 مگاهرتز • بهره (Gain): 1.5- dBi (806 تا 960 مگاهرتز) و 1.5- dBi (1710 تا 2170 مگاهرتز)، شامل بهره آنتن و افت کابل • حداکثر توان RF قابل تحمل: 20 وات • کانکتور: TNC نری، زاویه‌دار • کابل: LMR-195، 457.2 سانتی‌متر • نسبت موج ایستاده ولتاژ (VSWR): کمتر از 2.5:1 (806 تا 960 مگاهرتز) و کمتر از 2.5:1 (1710 تا 2170 مگاهرتز) • امپدانس اسمی: 50 اهم • پلاریزاسیون: عمودی • الگوی تابش (پهنای پرتو 3dB-) • افقی: همه‌جهته (Omni-directional) • عمودی: 64 درجه (806 تا 960 مگاهرتز) و 90 درجه (1710 تا 2170 مگاهرتز) مشخصات مکانیکی • جنس رادوم: پلاستیک MakroBlend مشکی • جنس پایه: آلومینیوم • ابعاد رادوم: 14.35 سانتی‌متر قطر خارجی در 5.23 سانتی‌متر ارتفاع • وزن رادوم: 0.17 کیلوگرم • ابعاد کابل: 457.2 سانتی‌متر طول در 0.49 سانتی‌متر قطر • ضخامت پنل نصب: 2.54 میلی‌متر تا 12.7 میلی‌متر • تمام تجهیزات نصب همراه محصول ارائه می‌شود مشخصات محیطی • درجه مقاومت در برابر ضربه مکانیکی: [IK08] 5 ژول طبق استاندارد IEC-62262 • دمای عملیاتی و نگهداری: 40- تا 85+ درجه سانتی‌گراد • مقاومت در برابر باد: 241 کیلومتر بر ساعت (نصب شده) • درجه مقاومت در برابر آب: IP65 (نصب شده) |
آنتن فضای باز | شامل • آنتن قابل نصب روی دکل/دیوار • 3G-ACC-OUT-LA (برق‌گیر) توضیحات • آنتن چندباندی همه‌جهته فضای باز • قابلیت نصب روی دکل/دیوار • برق‌گیر 3G-ACC-OUT-LA (به بخش زیر مراجعه کنید) • قابل استفاده با کابل‌های رابط: 3G-CAB-ULL-20, 3G-CAB-ULL-50, 3G-CAB-LMR240-25, 3G-CAB-LMR240-50, 3G-CAB-LMR240-75 مشخصات الکتریکی • محدوده فرکانس: 806 تا 960 مگاهرتز و 1710 تا 2170 مگاهرتز • بهره (Gain): 2+ dBi (806 تا 960 مگاهرتز) و 4+ dBi (1710 تا 2170 مگاهرتز) • حداکثر توان RF قابل تحمل: 20 وات • کانکتور: TNC نری • نسبت موج ایستاده ولتاژ (VSWR): کمتر از 2.5:1 (806 تا 960 مگاهرتز) و کمتر از 2.5:1 (1710 تا 2170 مگاهرتز) • امپدانس اسمی: 50 اهم • پلاریزاسیون: عمودی • الگوی تابش (پهنای پرتو 3dB-) • افقی: همه‌جهته (Omni-directional) • عمودی: 40 درجه (806 تا 960 مگاهرتز) و 40 درجه (1710 تا 2170 مگاهرتز) مشخصات مکانیکی • جنس رادوم: فایبرگلاس پالترود شده سفید مایل به کرم، مقاوم در برابر UV • جنس درپوش: پلاستیک MakroBlend سفید مایل به کرم • ابعاد رادوم: 3.175 سانتی‌متر قطر خارجی در 40.64 سانتی‌متر ارتفاع • وزن رادوم: 0.17 کیلوگرم • تجهیزات نصب • براکت و بست (برای نصب روی دکل) • براکت (برای نصب روی دیوار) • پیچ‌ها همراه محصول نیست (برای نصب روی دیوار) مشخصات محیطی • دمای عملیاتی و نگهداری: 40- تا 85+ درجه سانتی‌گراد • مقاومت در برابر باد: 161 کیلومتر بر ساعت (عملیاتی) و 201 کیلومتر بر ساعت (تحمل) • درجه مقاومت در برابر آب: IP65 (نصب شده) |
برق‌گیر آنتن فضای باز | توضیحات • برق‌گیر 3G برای آنتن‌های فضای باز • نوع: برق‌گیر یک‌چهارم موج خطی با فیلتر بالاگذر یکپارچه • نصب روی بدنه (Bulkhead) و اتصال به زمین با گیره اتصال به زمین اختیاری • قابل استفاده با آنتن همه‌جهته فضای باز 3G-ANTM-OUT-COMBO همراه با برق‌گیر • قابل استفاده با کابل‌های رابط: 3G-CAB-ULL-20, 3G-CAB-ULL-50, 3G-CAB-LMR240-25, 3G-CAB-LMR240-50, 3G-CAB-LMR240-75 • نصب در فضای داخلی (ترجیح داده می‌شود) یا فضای باز (اختیاری) • بدون نیاز به نگهداری مشخصات الکتریکی • محدوده فرکانس: 800 مگاهرتز تا 2200 مگاهرتز • حداکثر افت درج (Insertion Loss): 0.2 دسی‌بل • حداکثر توان RF قابل تحمل: 20 وات • کانکتور: TNC نری (سمت محافظت شده) و TNC مادگی (سمت آنتن) • نسبت موج ایستاده ولتاژ (VSWR): کمتر از 1.22:1 (806 تا 2200 مگاهرتز) • افت بازگشتی (Return Loss): بیش از 26 دسی‌بل • امپدانس اسمی: 50 اهم • حفاظت در برابر نوسانات: 10 کیلوآمپر تک ضربه و 5 کیلوآمپر چند ضربه (پالس تست 8/20 میکروثانیه) مشخصات مکانیکی • جنس: برنج مقاوم در برابر خوردگی • ابعاد: 3.175 سانتی‌متر قطر خارجی در 6.35 سانتی‌متر طول تقریبی • تجهیزات نصب • گیره اتصال به زمین (روش اختیاری اتصال به زمین) • مهره برای نصب روی بدنه و اتصال به زمین (روش ترجیحی اتصال به زمین) مشخصات محیطی • دمای عملیاتی و نگهداری: 40- تا 85+ درجه سانتی‌گراد • درجه مقاومت در برابر آب: IP67 (نصب شده) |
S=برای شبکه‌های Sprint; V=برای شبکه‌های بی‌سیم Verizon; B=برای شبکه‌های BSNL; T=برای ارتباطات Tata; R=برای شبکه‌های Reliance
اطلاعات سفارش
جدول 3. اطلاعات سفارش‌گذاری کارت‌های رابط WAN بی‌سیم (HWIC) نسل سوم (3G) سیسکو
توضیحات | شماره قطعه (Part Number) |
کارت شبکه WAN بی‌سیم 3G HSPA مدل HWIC با پشتیبانی از GPRS/EDGE/UMTS/HSDPA/HSUPA (نسخه جهانی) | HWIC-3G-HSPA HWIC-3G-HSPA= (قطعه یدکی) |
کارت شبکه WAN بی‌سیم 3G HSPA مدل HWIC با پشتیبانی از GPRS/EDGE/UMTS/HSDPA/HSUPA (نسخه آمریکای شمالی) | HWIC-3G-HSPA-A HWIC-3G-HSPA-A= (قطعه یدکی) |
کارت شبکه WAN بی‌سیم 3G HSPA مدل HWIC با پشتیبانی از GPRS/EDGE/UMTS/HSDPA/HSUPA (نسخه جهانی) | HWIC-3G-HSPA-G HWIC-3G-HSPA-G= (قطعه یدکی) |
کارت شبکه WAN بی‌سیم 3G EVDO مدل HWIC با پشتیبانی از 1xRTT و EVDO Rev A/Rel 0 (نسخه Verizon) | HWIC-3G-CDMA-V HWIC-3G-CDMA-V= (قطعه یدکی) |
کارت شبکه WAN بی‌سیم 3G EVDO مدل HWIC با پشتیبانی از 1xRTT و EVDO Rev A/Rel 0 (نسخه Sprint) | HWIC-3G-CDMA-S HWIC-3G-CDMA-S= (قطعه یدکی) |
کارت شبکه WAN بی‌سیم 3G EVDO مدل HWIC با پشتیبانی از 1xRTT و EVDO Rev A/Rel 0 (نسخه عمومی)* | HWIC-3G-CDMA= (فقط قطعه یدکی) |
کارت شبکه (HWIC) عمومی CDMA برای استفاده در شبکه، نیازمند انجام عملیات تأمین (Provisioning) توسط یکی از شرکای تأییدشده Cisco است. لطفاً برای کسب اطلاعات بیشتر با اپراتور CDMA تماس بگیرید.
جدول 4. اطلاعات سفارش‌گذاری آنتن (Antenna)
توضیحات | شماره قطعه |
آنتن دوقطبی (Dipole) چندبانده با پایه چرخشی - نصب روی صفحه | 3G-ANTM1919D 3G-ANTM1919D= (یدکی) |
آنتن چندبانده همه‌جهته (Omnidirectional) - نصب روی سقف | 3G-ANTM1916-CM 3G-ANTM1916-CM= (یدکی) |
پایه افزایش طول آنتن تک‌واحدی (شامل کابل 3 متری) | 3G-AE010-R 3G-AE010-R= (یدکی) |
پایه افزایش طول آنتن تک‌واحدی (شامل کابل 4.5 متری) | 3G-AE015-R 3G-AE015-R= (یدکی) |
کابل 15 متری LMR 400 با افت بسیار کم و کانکتور TNC | 3G-CAB-ULL-50 3G-CAB-ULL-50= (یدکی) |
کابل 6 متری LMR 400 با افت بسیار کم و کانکتور TNC | 3G-CAB-ULL-20 3G-CAB-ULL-20= (یدکی) |
برق‌گیر (Lightning Arrestor) آنتن فضای باز 3G | 3G-ACC-OUT-LA 3G-ACC-OUT-LA= (یدکی) |
آنتن چندبانده فضای باز با پروفیل پایین و کابل 4.5 متری | 3G-ANT-OUT-LP 3G-ANT-OUT-LP= (یدکی) |
آنتن چندبانده همه‌جهته فضای باز با قابلیت نصب روی دکل/دیوار و برق‌گیر آنتن فضای باز 3G (3G-ACC-OUT-LA) | 3G-ANT-OUT-COMBO 3G-ANT-OUT-COMBO= (یدکی) |
کابل 7.5 متری LMR 240 با افت کم و کانکتور TNC | 3G-CAB-LMR240-25 3G-CAB-LMR240-25= (یدکی) |
کابل 15 متری LMR 240 با افت کم و کانکتور TNC | 3G-CAB-LMR240-50 3G-CAB-LMR240-50= (یدکی) |
کابل 23 متری LMR 240 با افت کم و کانکتور TNC | 3G-CAB-LMR240-75 3G-CAB-LMR240-75= (یدکی) |
توجه: تمامی کارت‌های 3G HWIC (شامل قطعات یدکی) به همراه یک آنتن دوقطبی پیش‌فرض (3G-ANTM1919D) عرضه می‌شوند و مدل‌های HWIC-3G-HSPA، HWIC-3G-HSPA-A و HWIC-3G-HSPA-G به همراه 3G-AE010-R و 3G-ANTM1919D ارسال می‌گردند.
جدول 5. اطلاعات سفارش بسته‌های روتر خدمات یکپارچه (Integrated Services Router) نسل سوم (3G)
توضیحات | شماره قطعه (Part Number) |
باندل CISCO1841 به همراه HWIC-3G-CDMA-S، لایسنس IP Base، حافظه فلش 64 مگابایت و رم 128 مگابایت | C1841-3G-S |
باندل CISCO1841 به همراه HWIC-3G-CDMA-V، لایسنس IP Base، حافظه فلش 64 مگابایت و رم 128 مگابایت | C1841-3G-V |
روتر CISCO1841، کارت HWIC-3G-CDMA-S، حافظه فلش 64 مگابایت و رم 256 مگابایت، لایسنس Adv Security | C1841-3G-S-SEC/K9 |
روتر CISCO1841، کارت HWIC-3G-CDMA-V، حافظه فلش 64 مگابایت و رم 256 مگابایت، لایسنس Adv Security | C1841-3G-V-SEC/K9 |
روتر CISCO2811، کارت HWIC-3G-CDMA-S، حافظه فلش 64 مگابایت و رم 256 مگابایت، لایسنس Adv Security | C2811-3G-S-SEC/K9 |
روتر CISCO2811، کارت HWIC-3G-CDMA-V، حافظه فلش 64 مگابایت و رم 256 مگابایت، لایسنس Adv Security | C2811-3G-V-SEC/K9 |
برای کسب اطلاعات بیشتر
| مدل | HWIC-3G-GSM-RF |
