سوییچ لایه 2و3 صنعتی IE-3010-24TC سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: IE-3010-24TC
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول: (دوشنبه ۱۴ مهر ۱۴۰۴)
- تاریخ پایان فروش: (جمعه ۰۲ خرداد ۱۴۰۴)
- تاریخ پایان پشتیبانی: (شنبه ۰۳ خرداد ۱۴۰۴)
محیط‌های صنعتی مدرن برای برقراری ارتباط میان فناوری عملیاتی (OT) و سیستم‌های فناوری اطلاعات (IT) سازمان، نیازمند سخت‌افزارهای شبکه تاب‌آور هستند. سری Cisco Industrial Ethernet 3010 (IE 3010) با ارائه سوئیچینگ لایه 2 (Layer 2) و لایه 3 (Layer 3) با کارایی بالا برای شرایط دشوار، این نیاز را برآورده می‌کند. این سوئیچ‌ها با بهره‌گیری از شاسی مستحکم (Rugged chassis)، سیستم خنک‌کننده همرفتی بدون فن (Fanless convection cooling) و مقاومت در برابر دماهای بسیار بالا، ضربه و نویز، پایداری شبکه (Uptime) را در شرایطی که سوئیچ‌های معمولی دچار اختلال می‌شوند، تضمین می‌کنند.
سری IE 3010 با تلفیق تاب‌آوری نرم‌افزاری سیسکو (Cisco software resiliency) و امنیت مبتنی بر استانداردهای باز (open-standard security)، برای استقرار در محیط‌های حساس از جمله اتوماسیون کارخانه‌ها، کنترل فرآیندها، سیستم‌های حمل‌ونقل هوشمند، شبکه‌های ریلی و حمل‌ونقل عمومی طراحی شده است. این دستگاه‌های فشرده با ابعاد 1-RU، قابلیت نصب در رک‌های 19 اینچی یا روی دیوار را داشته و با ارائه گزینه‌های منعطف برای تأمین توان مصرفی، موجب کاهش هزینه کل مالکیت (Total Cost of Ownership) می‌شوند.
نمای کلی محصول
این سری از سوئیچ‌ها شامل دو مدل اصلی است که برای استقرار در محیط‌های صنعتی (Industrial Deployments) طراحی شده‌اند. مدل Cisco IE-3010-24TC دارای 24 پورت 10/100BASETX و دو آپلینک (Uplink) گیگابیتی دو منظوره است که از اتصالات فیبر نوری یا مسی پشتیبانی می‌کنند. مدل Cisco IE-3010-16S-8PC شامل 16 پورت SFP فست اترنت، 8 پورت 10/100BASETX با قابلیت پشتیبانی از توان روی شبکه (PoE) و دو آپلینک گیگابیتی دو منظوره است. گزینه‌های نرم‌افزاری شامل ایمیج لایه 2 LAN Base (با شناسه SIELBK9T-15002SE) بر روی Cisco IOS نسخه 12.2(53)EZ یا بالاتر، و ایمیج قابل ارتقای لایه 3 IP Services (با شناسه SIEISK9T-15002SE) است که به نسخه 15.0(2)SE یا بالاتر نیاز دارد.
گزینه‌های تأمین توان شامل ماژول‌های DC ولتاژ پایین (Low DC) با مدل‌های PWR-RGD-LOW-DC/IA و PWR-RGD-LOW-DC/IAR (24/48 ولت) و همچنین واحدهای AC/DC ولتاژ بالا (High AC/DC) با مدل‌های PWR-RGD-AC-DC/IA و PWR-RGD-AC-DC/IAR (88 تا 300 ولت DC / 85 تا 264 ولت AC) می‌باشد. برای توسعه شبکه از فرستنده-گیرنده‌های مقاوم (Rugged Transceivers) شامل مدل‌های GLC-SX-MM-RGD=، GLC-LX-SM-RGD=، GLC-ZX-SM-RGD=، GLC-FE-100FX-RGD= و GLC-FE-100LX-RGD= استفاده می‌شود.
نگهداری و راه‌اندازی تجهیزات از طریق قطعات یدکی به سادگی انجام می‌شود: کارت حافظه فلش SD-IE-1GB= برای حافظه قابل تعویض، درپوش‌های محافظ MEM-SD-COVER-RGD= و RPS-CG-COVER=، کیت نصب در رک (Rack-mount kit) مدل RM-RGD-19IN=، و کابل‌های کنسول CAB-CONSOLE-RJ45= و CAB-CONSOLE-USB=.
ویژگی‌ها و مزایا
- مقاوم‌سازی صنعتی (Industrial Hardening): عملکرد در شرایط سخت با استفاده از سیستم خنک‌کننده همرفتی بدون فن (fanless convection cooling)، تحمل بازه دمایی گسترده (40- تا 60+ درجه سانتی‌گراد) و مقاومت در برابر ضربه و لرزش (shock/vibration tolerance).
- دسترسی‌پذیری بالا (High Availability): بهره‌مندی از پروتکل Cisco Resilient Ethernet Protocol (REP) برای بازیابی حلقه (Ring Recovery) در کمتر از 50 میلی‌ثانیه، در کنار قابلیت‌های FlexLinks، ردیابی وضعیت لینک (Link State Tracking) و EtherChannel.
- مدیریت آسان: بهره‌گیری از حافظه فلش SD قابل تعویض برای جایگزینی سریع در محل (Field Replacement)، استفاده از ماکروهای Smartports برای پیکربندی اولیه (Preconfiguration) و قابلیت Express Setup مبتنی بر وب.
- امنیت پیشرفته (Advanced Security): ارائه محافظت از طریق استانداردهای IEEE 802.1x، لیست‌های کنترل دسترسی پورت (Port ACLs)، مدیریت رمزنگاری‌شده (SSH, HTTPS, SNMPv3)، پروتکل‌های TACACS+/RADIUS و قابلیت DHCP snooping.
- مسیریابی لایه 3 (Layer 3 Routing): ارائه قابلیت‌های مسیریابی بین VLANها (inter-VLAN routing)، پروتکل‌های مسیریابی پویا (OSPF, EIGRP, BGP)، مسیریابی سخت‌افزاری IPv6 و پروتکل مستقل چندپخشی (Protocol Independent Multicast).
- استقرار منعطف (Flexible Deployment): پشتیبانی از قابلیت تغذیه از طریق شبکه (PoE)، آپلینک‌های گیگابیتی دو منظوره (dual-purpose Gigabit uplinks) و گزینه‌های متنوع برق AC/DC برای پاسخگویی به نیازهای گوناگون سایت.
معرفی محصول
سری Cisco Industrial Ethernet 3010 (IE 3010)، خانواده‌ای از سوئیچ‌های لایه 2 و 3 با قابلیت نصب در رک (Rack-mount) است. این سوئیچ‌ها امکان تجمیع (Aggregation) لایه 3 از طریق درگاه‌های فیبر نوری SFP و پیکربندی‌های تغذیه از طریق شبکه (PoE) را در محیط‌های صنعتی سخت و دشوار فراهم می‌کنند.. این محصول با بهره‌گیری از ویژگی‌های نوآورانه، امنیت مستحکم و شبکه اترنت (Ethernet) سرتاسری در محیط‌های صنعتی، پیشگامی سیسکو در حوزه سوئیچینگ را به کاربردهای اترنت صنعتی (Industrial Ethernet) گسترش می‌دهد.
ویژگی‌های سری Cisco IE 3010 عبارتند از:
● طراحی صنعتی و انطباق (Compliance)
● ابزارهایی برای استقرار (Deployment)، مدیریت و جایگزینی آسان
● ویژگی‌های پیشرو در بازار برای تاب‌آوری (Resiliency) و دسترس‌پذیری (Availability)
● عملکرد شبکه برای پرتقاضاترین برنامه‌های کاربردی (Applications)
● امنیت شبکه مبتنی بر استانداردهای باز (Open Standards)
● یکپارچه‌سازی شبکه‌های فناوری اطلاعات (IT) و شبکه‌های صنعتی (Industrial Networks)
سری Cisco IE 3010 محصولی ایده‌آل برای کاربردهای اترنت صنعتی (Industrial Ethernet) از جمله اتوماسیون کارخانه، اتوماسیون و کنترل فرآیند، سیستم‌های حمل‌ونقل هوشمند (ITSs)، حمل‌ونقل ریلی و سیستم‌های حمل‌ونقل عمومی است.
سوییچ Cisco IE 3010 ویژگی‌های زیر را ارائه می‌دهد:
● طراحی‌شده برای کاربردهای اترنت صنعتی (Industrial Ethernet)، شامل استانداردهای محیطی گسترده، مقاومت در برابر ضربه و لرزش (Shock/Vibration) و نوسانات الکتریکی (Surge)؛ به همراه مجموعه‌ای کامل از گزینه‌های ورودی برق و سیستم خنک‌کننده بدون فن (Fanless Convection Cooling).
● انطباق با طیف گسترده‌ای از کاربردهای صنعتی شامل اتوماسیون (Automation)، حمل‌ونقل هوشمند (Intelligent Transportation)، راه‌آهن و بازارهای حمل‌ونقل عمومی (Mass Transit)
● طراحی فشرده 1 یونیت (1-RU) با قابلیت نصب در رک 19 اینچی یا نصب روی دیوار؛ دارای پنل‌های LED در هر دو سمت جلو و عقب برای امکان نصب معکوس (Reverse Mounting)
● پشتیبانی از پیکربندی‌های تجمیع فیبر (Fiber Aggregation) با 16 پورت SFP و قابلیت PoE با 8 پورت
● یکپارچه‌سازی شفاف فناوری اطلاعات (IT) با پشتیبانی از قابلیت‌های لایه 3 (Layer 3) در نرم‌افزار IP Services
● ابزارها و قابلیت‌هایی نظیر پایداری پروتکل پیکربندی پویای میزبان (DHCP Persistence) جهت تسهیل در استقرار، مدیریت و جایگزینی تجهیزات.
● حافظه فلش SD قابل تعویض (قابلیت Swap Drive) که به کاربر امکان می‌دهد سوئیچ را در محل (Field) به سرعت جایگزین کند.
● دسترسی‌پذیری بالا (High Availability)، رفتار قطعی کیفیت خدمات (Deterministic QoS) و امنیت مطمئن با استفاده از Cisco IOSنرم‌افزار (Software)
● پیکربندی‌های نرم‌افزاری توصیه‌شده برای کاربردهای صنعتی که با استفاده از ماکروهای Smartport از پیش تنظیم شده‌اند
● افزایش تاب‌آوری (Resiliency) با پشتیبانی از پروتکل Cisco Resilient Ethernet Protocol (REP) برای توپولوژی‌های حلقوی (Ring Topology) و همچنین قابلیت‌های Flex Link، Link State Tracking و EtherChannel برای سایر توپولوژی‌ها.
● امنیت بالا با پشتیبانی از امنیت پورت (Port-Security)، دسترسی رمزنگاری‌شده (پروتکل SSH، HTTPS، نسخه 3 پروتکل مدیریت شبکه ساده [SNMPv3]) و سایر قابلیت‌های محافظت از شبکه.
● نرم‌افزار Cisco Prime LMS، کتابخانه‌ای جامع از قابلیت‌های کاربرپسند را برای خودکارسازی مدیریت روزمره زیرساخت شبکه سیسکو (Cisco network infrastructure) فراهم می‌کند.
پیکربندی‌ها (Configurations)
سری Cisco IE 3010 شامل محصولات زیر است:
● سوییچ صنعتی مقاوم Cisco IE-3010-24TC: دارای 24 پورت 10/100BASETX و 2 آپلینک (Uplink) گیگابیت اترنت دو منظوره. آپلینک‌های گیگابیت اترنت دو منظوره شامل دو پورت 10/100/1000BASETX و دو پورت 100/1000 SFP به صورت آن‌برد (On-board) هستند. کاربر می‌تواند دو پورت فیبر نوری، دو پورت مسی (Copper) یا ترکیبی از هر دو را انتخاب نماید.
● سوییچ صنعتی مقاوم Cisco IE-3010-16S-8PC: دارای 16 پورت فیبر نوری (SFP) با سرعت Fast Ethernet، 8 پورت 10/100BASETX با قابلیت تغذیه از طریق شبکه (PoE) و 2 پورت آپلینک (Uplink) دو منظوره با سرعت Gigabit Ethernet.
● SIELBK9T-15002SE: ایمیج (Image) پایه لایه 2 شبکه محلی (Layer 2 LAN Base)
● SIEISK9T-15002SE: ایمیج (Image) سرویس‌های IP لایه 3 با قابلیت ارتقا
● PWR-RGD-LOW-DC/IA: ماژول منبع تغذیه DC پایین (24/48 ولت) برای سوئیچ IE-3010.
● PWR-RGD-AC-DC/IA: ماژول منبع تغذیه (Power Supply) با ولتاژ بالا (88-300VDC/85-264VAC) برای سوئیچ‌های سری IE-3010.

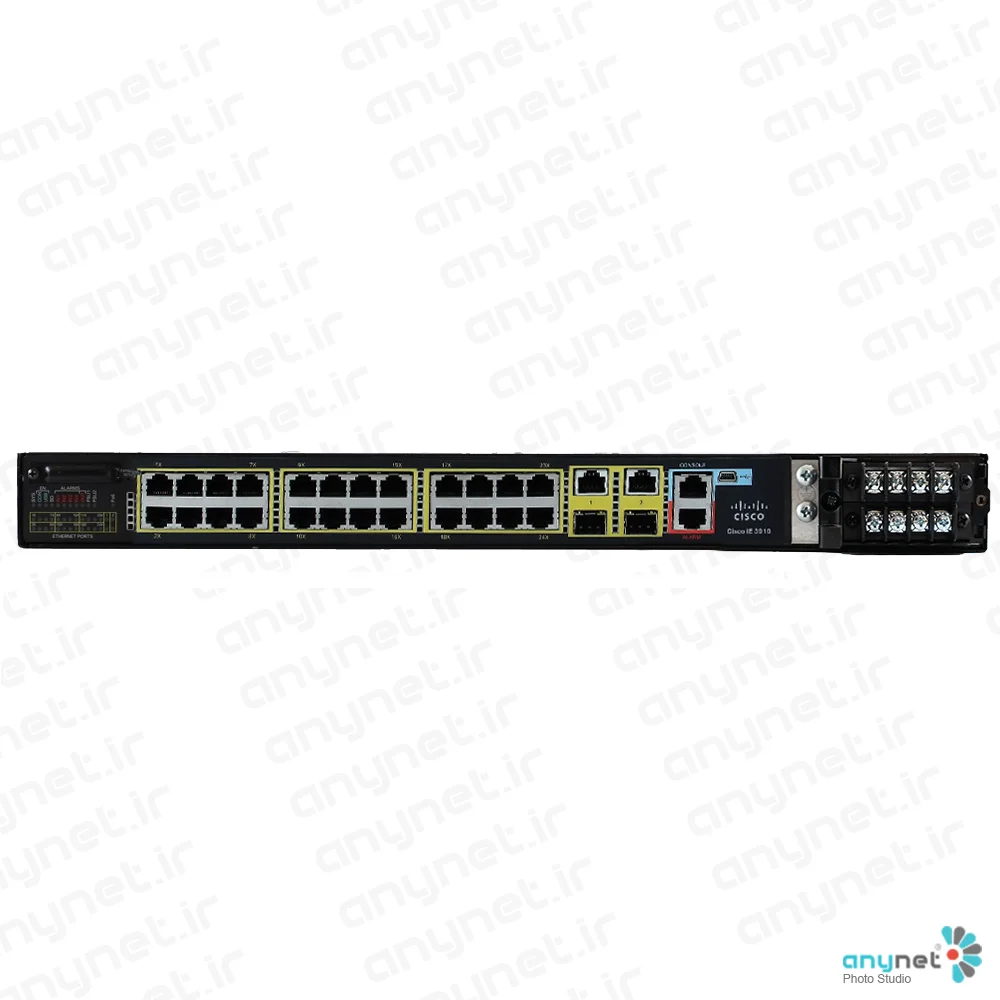

نمای جلوی IE-3010-24TC
نمای جلوی IE-3010-16S-8PC
نمای پشت IE-3010 (سمت منبع تغذیه)
الزامات نرم‌افزاری (Software Requirements)
سوئیچ‌های سری Cisco Industrial Ethernet 3010 از نرم‌افزار Cisco IOS پشتیبانی می‌کنند. حداقل نسخه‌های نرم‌افزاری مورد نیاز به شرح زیر است:
● پشتیبانی از لایه 2 (Layer 2) (ایمیج LAN Base): نرم‌افزار Cisco IOS نسخه 12.2(53)EZ
● پشتیبانی از لایه 3 (Layer 3) (ایمیج IP Services): نرم‌افزار Cisco IOS نسخه 15.0(2)SE یا جدیدتر
کاربردها و مزایای اترنت صنعتی (Industrial Ethernet)
سری جدید Cisco IE 3010 محصولی ایده‌آل برای طیف گسترده‌ای از کاربردهای اترنت صنعتی (Industrial Ethernet) است:
● سیستم‌های حمل‌ونقل هوشمند (ITS): سوئیچ Cisco IE 3010 از سیستم‌های حمل‌ونقل هوشمند (ITS) و سایر کاربردهای مرتبط با ویدئوی فضای باز و کنترل سیستم‌های ترافیکی یا حمل‌ونقل پشتیبانی می‌کند. این سوئیچ با استاندارد NEMA TS-2 سازگار بوده و از انواع آپلینک‌های فیبر نوری گیگابیتی (Gigabit fiber uplinks) و گزینه‌های ورودی برق AC و DC پشتیبانی می‌نماید. همچنین، نرم‌افزار Cisco IOS ویژگی‌های حیاتی ITS از جمله شبکه محلی مجازی (VLAN)، کیفیت خدمات (QoS)، قابلیت IGMP snooping و لیست‌های کنترل دسترسی امنیتی (ACLs) را ارائه می‌دهد.
● اتوماسیون صنعتی: سوئیچ Cisco IE 3010 برای پشتیبانی از طیف گسترده‌ای از پروتکل‌های اترنت صنعتی (Industrial Ethernet) در حوزه اتوماسیون طراحی شده است. Cisco IE 3010 دارای طراحی منطبق با استانداردهای صنعتی با قابلیت تحمل شرایط محیطی سخت، سیستم خنک‌کننده همرفتی (Convection Cooling)، قابلیت نصب در رک (Rack Mounting)، ورودی برق دوگانه (Redundant) شامل AC، DC یا ترکیبی از هر دو، رله‌های هشدار (Alarm Relays) و مصونیت در برابر نوسانات و نویز (Surge/Noise Immunity) است. نرم‌افزار و ابزارهای پیکربندی Cisco IE 3010 امکان راه‌اندازی آسان را فراهم کرده و برای کاربردهای اترنت صنعتی، کنترل مالتی‌کست (Multicast Control)، اولویت‌بندی ترافیک (Traffic Prioritization) و ویژگی‌های امنیتی در قالب الگوهای پیش‌فرض (Default Templates) توصیه‌شده برای این پروتکل‌ها، بهینه‌سازی شده‌اند.
● سایر کاربردها: سوئیچ Cisco IE 3010 می‌تواند در صنایع ریلی، حمل‌ونقل عمومی، نظامی، شبکه مترو اترنت (Metro Ethernet) و سایر کاربردهایی که نیازمند طراحی مقاوم (Rugged Design)، فرم فاکتور خاص و ورودی‌های برق منحصربه‌فرد در محیط‌های سخت و خشن هستند، به کار گرفته شود.
جدول 1. ویژگی‌ها و مزایای سری Cisco IE 3010
|
ویژگی |
مزیت |
|
طراحی‌شده برای کاربردهای صنعتی |
● استانداردهای مقاومت در برابر دما، لرزش، ضربه، نوسانات برق و نویز، این محصول را برای محیط‌های اتوماسیون، سیستم‌های حمل‌ونقل هوشمند (ITS) و اکثر محیط‌های صنعتی مناسب می‌سازد.
● قابلیت نصب در رک 19 اینچی (19” rack mount) به همراه گزینه‌های نصب روی دیوار، امکان استقرار در انواع سیستم‌های کنترلی را فراهم می‌کند.
● تنوع در گزینه‌های ورودی برق، طیف گسترده‌ای از نیازهای توان برای کاربردهای اترنت صنعتی (Industrial Ethernet) را پوشش می‌دهد.
● پیکربندی ثابت پورت‌های دانلینک (Downlink) با انتخاب‌های متنوع از نوع مسی یا فیبر نوری و پشتیبانی از قابلیت PoE، سهولت در استفاده و انعطاف‌پذیری در استقرار را به ارمغان می‌آورد.
● پشتیبانی از ماژول‌های SFP برای اتصال آپلینک (Uplink) با استانداردهای 100BASE-LX، 100BASE-FX، 1000BASE-SX، 1000BASE-LX و 1000BASE-ZX.
● دارای کنتاکت‌های رله هشدار (Alarm relay) با چهار ورودی و یک خروجی Form-C برای پاسخگویی به نیازهای مختلف هشداردهی.
|
|
سهولت در استقرار، مدیریت و جایگزینی |
● قابلیت Cisco Express Setup پیکربندی اولیه را از طریق مرورگر وب ساده کرده و نیاز به برنامه‌های پیچیده شبیه‌ساز ترمینال را از بین می‌برد.
● قالب‌های Cisco Smartports امکان اعمال ماکروهای پیش‌فرض در سطح جهانی یا رابط (Interface) را با تنظیمات پیشنهادی فراهم می‌کنند که به کاربر اجازه می‌دهد سوئیچ را به راحتی برای کاربرد خاص خود بهینه کند.
● حافظه فلش SD قابل تعویض (Swappable)، گزینه‌ای ایده‌آل برای جایگزینی سریع و آسان سوئیچ است. با انتقال حافظه از یک سوئیچ به سوئیچ دیگر، نیازی به پیکربندی مجدد ویژگی‌های نرم‌افزاری نیست.
● پشتیبانی از SNMP (v1/v2/v3) امکان مدیریت سوئیچ را با استفاده از ابزارهای رایج مدیریت شبکه فراهم می‌کند.
● تخصیص مبتنی بر پورت DHCP، آدرس IP را برای هر پورت حفظ کرده و جایگزینی تجهیزات انتهایی (End-host) را در محیط‌های صنعتی ساده می‌کند.
● دسترسی از طریق HTTPS، نشست‌های امن (Secure session) را به سوئیچ فراهم می‌آورد.
|
|
در دسترس بودن و مقیاس‌پذیری |
● شبکه‌های محلی مجازی (VLANs) امکان بخش‌بندی منطقی شبکه را برای استفاده بهینه از پهنای باند فراهم می‌کنند.
● پشتیبانی از ترانک‌بندی (Trunking) استاندارد 802.1q.
● قابلیت QoS با طبقه‌بندی و اولویت‌بندی داده‌ها، قطعیت (Determinism) را برای داده‌های حیاتی تضمین می‌کند.
● قابلیت IGMP snooping یا فیلترینگ، با حذف مشترکین غیرمجاز و محدود کردن تعداد جریان‌های مالتی‌کست همزمان در هر پورت، احراز هویت مالتی‌کست را انجام می‌دهد. پشتیبانی از IGMPv2 و v3 امکان پیوستن و خروج سریع کلاینت‌ها از جریان‌های مالتی‌کست را فراهم می‌کند. عملکرد کوئری‌کننده (Querier) اضافی، این عملیات را در محیط‌های صرفاً لایه 2 ممکن می‌سازد.
● کنترل طوفان (Storm control) برای ترافیک‌های Broadcast، Multicast و Unicast در هر پورت، از افت عملکرد کلی سیستم توسط ایستگاه‌های انتهایی معیوب جلوگیری می‌کند.
● پشتیبانی از پروتکل‌های IEEE 802.1d Spanning Tree، IEEE 802.1w Rapid Spanning Tree و IEEE 802.1s Multiple Spanning Tree برای اتصالات پشتیبان (Redundant) و شبکه‌های بدون حلقه (Loop-free) که پیکربندی شبکه را ساده کرده و تاب‌آوری بالایی ایجاد می‌کند.
● پشتیبانی از EtherChannel LACP برای بازیابی سریع و متعادل‌سازی بار (Load-balancing) در چندین لینک.
● قابلیت‌های FlexLinks و Link State Tracking برای بازیابی سریع و سهولت در پیکربندی و عیب‌یابی.
● پروتکل Resilient Ethernet Protocol با سرعت همگرایی (Convergence) بسیار بالا در کمتر از 50 میلی‌ثانیه.
|
|
امنیت |
● استاندارد IEEE 802.1x به همراه تخصیص VLAN، VLAN مهمان و VLAN صوتی، امنیت پویا مبتنی بر پورت و احراز هویت کاربر با آگاهی از نوع برنامه را فراهم می‌کند.
● ACLهای مبتنی بر پورت برای رابط‌های لایه 2، امکان اعمال سیاست‌های امنیتی روی پورت‌های سوئیچ به صورت مجزا را فراهم می‌کنند.
● فیلترینگ آدرس MAC از ارسال هرگونه بسته با آدرس MAC منطبق جلوگیری می‌کند.
● پروتکل SSH v2 و SNMPv3 با رمزنگاری ترافیک مدیریتی در طول نشست‌های Telnet و SNMP، امنیت شبکه را تأمین می‌کنند.
● احراز هویت TACACS+ و RADIUS امکان کنترل امنیتی متمرکز بر سوئیچ را فراهم کرده و دسترسی کاربران غیرمجاز به تغییر پیکربندی را محدود می‌کند.
● اعلان آدرس MAC (MAC address notification) به مدیران اجازه می‌دهد از افزودن یا حذف کاربران در شبکه مطلع شوند.
● قابلیت DHCP snooping به مدیران اطمینان می‌دهد که نگاشت IP به آدرس MAC به صورت ثابت حفظ شود. این کار از سوءاستفاده‌های مخرب از DHCP مانند جعل سرور DHCP یا مسموم‌سازی پایگاه داده DHCP جلوگیری می‌کند. این ویژگی اغلب با سایر قابلیت‌های امنیتی برای ایجاد یک راهکار امنیتی کامل استفاده می‌شود.
● قابلیت DHCP Interface Tracker (Option 82) درخواست آدرس IP میزبان را با شناسه پورت سوئیچ تکمیل می‌کند.
● امنیت پورت (Port security) دسترسی به پورت‌های دسترسی (Access) یا ترانک را بر اساس آدرس MAC ایمن می‌کند.
● ویژگی Aging پس از یک بازه زمانی مشخص، آدرس MAC را از سوئیچ حذف می‌کند تا امکان اتصال دستگاه دیگری به همان پورت فراهم شود.
● قابلیت Trusted Boundary امکان اعتماد به تنظیمات اولویت QoS در صورت وجود تلفن IP را فراهم کرده و در صورت حذف تلفن، این تنظیمات را غیرفعال می‌کند تا از سوءاستفاده کاربران مخرب برای دور زدن سیاست‌های اولویت‌بندی در شبکه جلوگیری شود.
● قابلیت Dynamic ARP Inspection با جلوگیری از سوءاستفاده کاربران مخرب از ماهیت ناامن پروتکل ARP، به حفظ یکپارچگی کاربران کمک می‌کند.
● قابلیت IP source guard با ایجاد جدول نگاشت بین IP و MAC کلاینت، پورت و VLAN، از جعل یا تصاحب آدرس IP توسط کاربران مخرب جلوگیری می‌کند.
|
|
مسیریابی IP با کارایی بالا |
● مسیریابی IP بین VLANها (Inter-VLAN) برای مسیریابی کامل لایه 3 بین دو یا چند VLAN.
● پروتکل‌های پایه مسیریابی IP Unicast (استاتیک، RIPv1، RIPv2 و RIPng).
● پروتکل‌های پیشرفته مسیریابی IP Unicast (مانند OSPF، IGRP، EIGRP، BGPv4 و IS-IS) برای متعادل‌سازی بار و ساخت شبکه‌های LAN مقیاس‌پذیر پشتیبانی می‌شوند.
● پشتیبانی از پروتکل مسیریابی مالتی‌کست IP (PIM) شامل حالت‌های PIM-SM، PIM-DM و PIM sparse-dense.
● معماری مسیریابی سخت‌افزاری Cisco Express Forwarding، مسیریابی IP با کارایی بسیار بالا را ارائه می‌دهد.
● پشتیبانی از مسیریابی IPv6 (OSPFv6 و EIGRPv6) در سخت‌افزار برای دستیابی به حداکثر کارایی.
● مسیریابی مبتنی بر سیاست (PBR) با تسهیل تغییر مسیر جریان ترافیک (Flow redirection) فارغ از پروتکل مسیریابی پیکربندی شده، کنترل برتری را فراهم می‌کند.
● پروتکل HSRP متعادل‌سازی بار پویا و Failover را برای لینک‌های مسیریابی شده فراهم می‌کند.
● پشتیبانی از 1000 گروه مالتی‌کست.
|
مشخصات محصول
جدول 2. سخت‌افزار سوئیچ‌های سری Cisco IE 3010
|
توضیحات |
مشخصات فنی |
|
عملکرد و مقیاس‌پذیری |
● سوئیچینگ با سرعت سیم (Wire-speed switching)، فابریک سوئیچینگ 8 گیگابیت بر ثانیه (8 Gbps)
● نرخ ارسال (Forwarding rate) بر اساس بسته‌های 64 بایتی: 6.5 میلیون بسته در ثانیه (Mpps)
● 256 مگابایت حافظه DDR2 SDRAM
● 1 گیگابایت حافظه SD Flash (128 مگابایت فعال)
● ایمیج Layer 2 LAN Base از 255 شبکه مجازی (VLAN)، 2000 آدرس MAC و 256 گروه IGMP پشتیبانی می‌کند.
● ایمیج Layer 3 IP Services از 1000 شبکه مجازی (VLAN)، 3000 آدرس MAC، 1000 گروه IGMP و 3000 مسیر یونیکست (Unicast routes) پشتیبانی می‌کند.
● حداکثر واحد انتقال (MTU) قابل تنظیم تا 9000 بایت، با حداکثر اندازه فریم اترنت 9018 بایت (Jumbo frames) برای بریجینگ در پورت‌های گیگابیت اترنت، و تا 1998 بایت برای بریجینگ در پورت‌های فست اترنت (Fast Ethernet)
|
|
اتصالات و کابل‌کشی |
پورت‌های 10/100: ● پورت‌های 10/100BASE-TX: کانکتورهای RJ-45، کابل‌کشی زوج به‌هم‌تابیده بدون شیلد (UTP) یا زوج به‌هم‌تابیده شیلددار (STP) رده 5 (Category 5) دو زوجی
● پورت‌های 100FX SFP (فقط برای مدل IE-3010-16S-8PC):
● استانداردهای 100BASE-FX, -LX, -ZX و –BX10: کانکتورهای فیبر نوری Duplex LC (چند حالته و تک حالته)
پورت‌های گیگابیت: ● پورت‌های 10/100/1000BASE-T: کانکتورهای RJ-45، کابل‌کشی UTP/STP رده 5 چهار زوجی
● استانداردهای 1000BASE-SX, -LX/LH, -ZX و –BX10: کانکتورهای فیبر نوری Duplex LC (فیبر چند حالته و تک حالته)
پورت‌های کنسول: ● پورت کنسول مدیریتی: کانکتور RJ45 برای اتصال سریال
● پورت کنسول مدیریتی: کانکتور USB mini type B برای اتصال USB
|
|
نشانگرها |
● چراغ‌های وضعیت هر پورت (LEDs): نشانگر سلامت لینک، غیرفعال بودن پورت و فعالیت
● چراغ وضعیت سیستم (System-status LED): فعالیت سیستم، سلامت سیستم
● چراغ‌های وضعیت ورودی هشدار (Alarm-in status LEDs): نشانگر وضعیت چهار ورودی هشدار
● چراغ وضعیت خروجی هشدار (Alarm-out status LED): نشانگر وضعیت هشدار
● چراغ واحد منبع تغذیه (Power supply unit LED): سلامت خروجی برق و حضور منبع تغذیه
● PoE (فقط برای مدل IE-3010-16S-8PC): فعالیت PoE، سلامت PoE و غیرفعال بودن PoE
● چراغ SD Flash: سلامت و حضور حافظه SD Flash
● چراغ RS232: انتخاب کنسول RS232
● چراغ USB: انتخاب کنسول USB
|
|
ابعاد (ارتفاع x عرض x عمق) |
● مدل Cisco IE-3010-24TC: 4.45 x 44.5 x 35.6 سانتی‌متر، ارتفاع 1 یونیت رک (1RU)
● مدل Cisco IE-3010-16S-8PC: 4.45 x 44.5 x 35.6 سانتی‌متر، ارتفاع 1 یونیت رک (1RU)
|
|
وزن |
● مدل Cisco IE-3010-24TC (بدون واحد منبع تغذیه): 4.1 کیلوگرم
● مدل Cisco IE-3010-16S-8PC (بدون واحد منبع تغذیه): 4.5 کیلوگرم
● مدل PWR-RGD-AC-DC/IA: 1.1 کیلوگرم
● مدل PWR-RGD-LOW-DC/IA: (موجود در سه ماهه اول سال 2011)
|
|
محدوده‌های محیطی |
● محدوده دمای عملیاتی مداوم: 40- تا 60+ درجه سانتی‌گراد
● تست نوع (Type test) به مدت 16 ساعت در دمای 85 درجه سانتی‌گراد: 40- تا 85+ درجه سانتی‌گراد
● ارتفاع عملیاتی: 3000 متر در دمای 40 درجه سانتی‌گراد
● رطوبت نسبی عملیاتی: 5% تا 95% بدون میعان
|
|
ذخیره‌سازی و حمل‌ونقل |
● دما: 40- تا 85+ درجه سانتی‌گراد
● ارتفاع: 4570 متر
● رطوبت نسبی: 5% تا 95% بدون میعان
|
|
میانگین زمان بین خرابی‌ها (MTBF) |
● مدل Cisco IE-3010-24TC: 207,731 ساعت
● مدل Cisco IE-3010-16S-8PC: 230,112 ساعت
|
|
گارانتی |
پنج سال گارانتی محدود |
جدول 3. مشخصات توان (Power Specifications) برای سوئیچ‌های سری Cisco IE3010
|
توضیحات |
مشخصات فنی |
|
ولتاژ و فرکانس ورودی AC |
● مدل Cisco IE-3010-24TC: ولتاژ 100 تا 240 ولت AC، جریان 2 تا 0.75 آمپر، فرکانس 50 تا 60 هرتز
● مدل Cisco IE-3010-16S-8PC: ولتاژ 100 تا 240 ولت AC، جریان 2 تا 0.75 آمپر، فرکانس 50 تا 60 هرتز
|
|
ولتاژ و جریان ورودی DC |
● مدل Cisco IE-3010-24TC با ورودی DC پایین (Low DC): ولتاژ 24 تا 60 ولت DC (با تلورانس 25٪±)، جریان 10 تا 2.5 آمپر
● مدل Cisco IE-3010-24TC با ورودی DC بالا (High DC): ولتاژ 100 تا 250 ولت DC (با تلورانس 20٪+ و 12٪-)، جریان 2 تا 0.75 آمپر
● مدل Cisco IE-3010-16S-8PC با ورودی DC پایین (Low DC): ولتاژ 24 تا 60 ولت DC (با تلورانس 25٪±)، جریان 10 تا 2.5 آمپر
● مدل Cisco IE-3010-16S-8PC با ورودی DC بالا (High DC): ولتاژ 100 تا 250 ولت DC (با تلورانس 20٪+ و 12٪-)، جریان 2 تا 0.75 آمپر
|
|
توان مصرفی (Power consumption) |
مدل Cisco IE-3010-24TC: ● سوییچ Cisco IE 3010-24TC، یک ماژول تغذیه PWR-RGD-AC-DC با ورودی AC: توان 29.8 وات، 102 واحد حرارتی (BTU) در ساعت1سوییچ Cisco IE 3010-24TC، دو ماژول تغذیه PWR-RGD-AC-DC با ورودی AC: توان 35.5 وات، 121 واحد حرارتی (BTU) در ساعت2
● سوییچ Cisco IE 3010-24TC، یک ماژول تغذیه PWR-RGD-AC-DC با ورودی DC: توان 28.6 وات، 98 واحد حرارتی (BTU) در ساعت
● سوییچ Cisco IE 3010-24TC، دو ماژول تغذیه PWR-RGD-AC-DC با ورودی DC: توان 34.4 وات، 117 واحد حرارتی (BTU) در ساعت
● سوییچ Cisco IE 3010-24TC، یک ماژول تغذیه PWR-RGD-LOW-DC: توان 26.8 وات، 92 واحد حرارتی (BTU) در ساعت
● سوییچ Cisco IE 3010-24TC، دو ماژول تغذیه PWR-RGD-LOW-DC: توان 30.7 وات، 105 واحد حرارتی (BTU) در ساعت
● مدل Cisco IE-3010-16S-8PC:
سوییچ Cisco IE-3010-16S-8PC، یک ماژول تغذیه PWR-RGD-AC-DC با ورودی AC (4 پورت PoE): توان 110.1 وات، 376 واحد حرارتی (BTU) در ساعت ● سوییچ Cisco IE-3010-16S-8PC، دو ماژول تغذیه PWR-RGD-AC-DC با ورودی AC (8 پورت PoE): توان 184.1 وات، 628 واحد حرارتی (BTU) در ساعت1سوییچ Cisco IE-3010-16S-8PC، یک ماژول تغذیه PWR-RGD-AC-DC با ورودی DC (4 پورت PoE): توان 109.8 وات، 375 واحد حرارتی (BTU) در ساعت2
● سوییچ Cisco IE-3010-16S-8PC، دو ماژول تغذیه PWR-RGD-AC-DC با ورودی DC (8 پورت PoE): توان 182.2 وات، 622 واحد حرارتی (BTU) در ساعت
● سوییچ Cisco IE-3010-16S-8PC، یک ماژول تغذیه PWR-RGD-LOW-DC (4 پورت PoE): توان 106 وات (ورودی 24 ولت)، 363 واحد حرارتی (BTU) در ساعت
● سوییچ Cisco IE-3010-16S-8PC، دو ماژول تغذیه PWR-RGD-LOW-DC (8 پورت PoE): توان 181.9 وات (ورودی 24 ولت)، 622 واحد حرارتی (BTU) در ساعت
● Cisco IE-3010-16S-8PC, one PWR-RGD-LOW-DC Power Module (4 ports PoE): 106W (24V input), 363 BTUs per hour
● Cisco IE-3010-16S-8PC, two PWR-RGD-LOW-DC Power Modules (8 ports PoE): 181.9W (24V input), 622 BTUs per hour
|
1حداکثر (Maximum)
2حداکثر (Maximum)
جدول 4. پشتیبانی از مدیریت و استانداردها برای سوئیچ‌های سری Cisco IE 3010
|
توضیحات |
مشخصات فنی |
|
|
استانداردها و پروتکل‌ها |
● استاندارد IEEE 802.1s (Multiple Spanning Tree Protocol)
● استاندارد IEEE 802.1w (Rapid Spanning Tree Protocol)
● استاندارد IEEE 802.1x (کنترل دسترسی مبتنی بر پورت)
● استاندارد IEEE 802.3ad (تجمیع لینک یا Link Aggregation)
● استاندارد IEEE 802.3ah (عملیات، مدیریت و نگهداری در شبکه)
● استاندارد IEEE 802.1ag (مدیریت خطای اتصال)
● استاندارد IEEE 802.3x (ارتباط تمام‌دوطرفه یا Full Duplex)
● استاندارد IEEE 802.1D (پروتکل Spanning Tree)
● استاندارد IEEE 802.1p (طبقه‌بندی کلاس سرویس یا CoS)
● استاندارد IEEE 802.1Q (شبکه‌های محلی مجازی یا VLAN)
|
● استاندارد IEEE 802.3 (اترنت 10BASE-T)
● استاندارد IEEE 802.3u (اترنت 100BASE-T)
● استاندارد IEEE 802.3ab (اترنت 1000BASE-T)
● استاندارد IEEE 802.3z (اترنت 1000BASE-X)
● استاندارد IEEE 802.3af (مخصوص مدل IE-3010-16S-8PC)
● پشتیبانی سخت‌افزاری از پروتکل زمان دقیق IEEE 1588v2
● پروتکل‌های IGMP نسخه 1، 2 و 3
● پروتکل IPv6: قابلیت MLD Snooping نسخه 1 و 2
● پروتکل‌های SNMP نسخه‌های 1، 2 و 3
● استاندارد IEEE 802.1AB (پروتکل کشف لایه پیوند یا LLDP)
|
جدول 5. مشخصات انطباق (Compliance Specifications)
|
توضیحات |
مشخصات فنی |
|
گواهینامه‌های ایمنی استاندارد |
● UL CSA 60950-1
● EN 60950-1
● IEC 60950-1
● CB مطابق با IEC 60950-1 (گواهی CB با در نظر گرفتن تمامی انحرافات کشوری)
● NOM (از طریق شرکای تجاری)
● نشان CE
|
|
پایداری مکانیکی |
شوک عملیاتی (Operational Shock) ● شتاب پیک 30.6 جی (g)، نیم‌سینوسی 11 میلی‌ثانیه
لرزش عملیاتی (Operational Vibration) ● فرکانس 2 تا 9 هرتز، جابجایی 3 میلی‌متر
● فرکانس 9 تا 200 هرتز، شتاب 1 جی (g)
● فرکانس 200 تا 500 هرتز، شتاب 1.5 جی (g)
|
|
ایمنی رابط الکترومغناطیسی (EMC interface immunity) |
● IEC61000-4-2 [معیار A]
● IEC61000-4-3/ENV50204 [معیار A]
● IEC61000-4-4 [معیار A]
● IEC61000-4-5 [معیار A]
● IEC61000-4-6 [معیار A]
|
|
گواهینامه‌های استاندارد انتشار الکترومغناطیسی |
● FCC Part 15 Class A
● EN 55022: (CISPR22)
● EN 55024: (CISPR24)
● VCCI Class A
● AS/NZS 3548 Class A
● نشان CE
● CNS 13438 Class A
● KCC
● EN 300 386
● EN 61000-3-2
● EN 61000-3-3
|
|
گواهینامه‌های صنعتی انتشار الکترومغناطیسی |
● EN 61000-6-2
● EN 61000-6-4
● EN 61131-2
● EN 61326-1
● CISPR11
|
|
مشخصات صنعتی |
● EN 50155 (استاندارد ریلی، فقط برای نصب میانی)
|
|
کلاس حفاظتی |
IP20 |
اطلاعات سفارش
جدول 7. اطلاعات سفارش‌گذاری برای سری Cisco IE 3010
|
شماره قطعات (Part Numbers) |
توضیحات (Description) |
|
IE-3010-24TC |
سوئیچ صنعتی مقاوم (Rugged Industrial Ethernet switch) دارای 24 پورت 10/100BASETX و دو پورت آپلینک (Uplink) گیگابیت اترنت دو منظوره. (هر پورت آپلینک دو منظوره شامل یک پورت اترنت 10/100/1000 و یک پورت SFP گیگابیت اترنت است که در هر لحظه یکی از آن‌ها فعال می‌باشد) هر سوئیچ از دو منبع تغذیه (PSU) سیسکو پشتیبانی می‌کند |
|
IE-3010-16S-8PC |
سوئیچ صنعتی مقاوم (Rugged Industrial Ethernet switch) دارای 16 پورت SFP فست اترنت، 8 پورت 10/100BASETX/PoE و 2 پورت آپلینک (Uplink) گیگابیت اترنت دو منظوره. (هر پورت آپلینک دو منظوره شامل یک پورت اترنت 10/100/1000 و یک پورت SFP گیگابیت اترنت است که در هر لحظه یکی از آن‌ها فعال می‌باشد) هر سوئیچ از دو منبع تغذیه (PSU) سیسکو پشتیبانی می‌کند |
|
PWR-RGD-LOW-DC/IA |
ماژول منبع تغذیه DC ولتاژ پایین (24/48 ولت) برای سوئیچ IE-3010 (موجود از سه ماهه اول سال 2011) |
|
PWR-RGD-LOW-DC/IAR |
ماژول منبع تغذیه DC ولتاژ پایین (24/48 ولت) افزونه (Redundant) برای سوئیچ IE-3010 (موجود از سه ماهه اول سال 2011) |
|
PWR-RGD-AC-DC/IA |
ماژول منبع تغذیه AC/DC ولتاژ بالا (88-300 ولت DC / 85-264 ولت AC) برای سوئیچ IE-3010 |
|
PWR-RGD-AC-DC/IAR |
ماژول منبع تغذیه AC/DC ولتاژ بالا (88-300 ولت DC / 85-264 ولت AC) افزونه (Redundant) برای سوئیچ IE-3010 |
|
SD-IE-1GB= |
کارت حافظه فلش SD یک گیگابایتی یدکی |
|
MEM-SD-COVER-RGD= |
درپوش یدکی اسلات حافظه فلش SD |
|
RPS-CG-COVER= |
درپوش یدکی اسلات منبع تغذیه (PSU) |
|
RM-RGD-19IN= |
کیت یدکی نصب در رک 19 اینچی |
|
CAB-CONSOLE-RJ45= |
کابل کنسول یدکی 1.8 متری با کانکتورهای RJ45 و DB9F |
|
CAB-CONSOLE-USB= |
کابل کنسول یدکی 1.8 متری با کانکتورهای USB Type A و mini-B |
|
GLC-SX-MM-RGD= |
ماژول SFP گیگابیت اترنت مقاوم، کانکتور LC، فیبر چندحالته (Multimode)، برد 220 تا 550 متر |
|
GLC-LX-SM-RGD= |
ماژول SFP گیگابیت اترنت مقاوم، کانکتور LC، فیبر تک‌حالته (Single mode)، برد 550 متر تا 10 کیلومتر |
|
GLC-ZX-SM-RGD= |
ماژول SFP گیگابیت اترنت مقاوم، کانکتور LC، فیبر تک‌حالته (Single mode)، برد 70 کیلومتر |
|
GLC-FE-100FX-RGD= |
ماژول SFP فست اترنت مقاوم، کانکتور LC، فیبر چندحالته (Multimode)، برد 2 کیلومتر |
|
GLC-FE-100LX-RGD= |
ماژول SFP فست اترنت مقاوم، کانکتور LC، فیبر تک‌حالته (Single mode)، برد 10 کیلومتر |
|
SIELBK9T-15002SE(=) |
نرم‌افزار Cisco IOS برای IE 3010 (ایمیج LAN Base) |
|
SIEISK9T-15002SE(=) |
نرم‌افزار Cisco IOS برای IE 3010 (ایمیج IP Services) |
| مدل | IE-3010-24TC |
