سوییچ صنعتی مقاوم IE-3200-8T2S-E سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Cisco IE 3000 Seriesزیردسته: Cisco IE 3000 Switches
-
مدل: IE-3200-8T2S-E-RF
-
توضیحات: CtlystIE3200w/8GECppr&2GESFP,FixedSystem,NE REMANUFACTURED
-
قیمت: 1,552.73 دلارآخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سری Cisco Catalyst IE3200 Rugged، گامی بزرگ در فناوری سوئیچینگ صنعتی (Industrial Switching) محسوب می‌شود که به‌طور اختصاصی برای پاسخگویی به نیازهای سخت‌گیرانه در محیط‌های خشن طراحی شده است. این سوئیچ‌ها با فراهم کردن اتصال پرسرعت و عملکردی قابل‌اطمینان برای عملیات‌های صنعتی، تضمین می‌کنند که جریان داده‌های حیاتی حتی در شرایط فیزیکی دشوار نیز به‌صورت یکپارچه برقرار باشد. سیسکو با ادغام قابلیت‌های پیشرفته شبکه در ساختاری فشرده و بادوام، قصد دارد از تحول دیجیتال در بخش‌های صنعتی نظیر تولید، انرژی و حمل‌ونقل هوشمند (Intelligent Transportation) پشتیبانی کند.
این سری از محصولات برای ایجاد ارتباط میان زیرساخت‌های فناوری اطلاعات (IT) سنتی و فناوری عملیاتی (OT) طراحی شده است. این پلتفرم قدرتمند، ضمن حفظ استانداردهای بالای امنیتی و مقیاس‌پذیری (Scalability) مورد انتظار از راهکارهای سازمانی سیسکو، مدیریت شبکه را ساده‌سازی می‌کند. سری IE3200 چه در محیط‌های کارخانه‌ای و چه در کابینت‌های فضای باز مستقر شود، به گونه‌ای ساخته شده است که در برابر دماهای شدید و تنش‌های محیطی مقاومت کند و زیربنایی قابل‌اطمینان برای نیازهای شبکه صنعتی مدرن فراهم آورد.
نمای کلی محصول
سری Cisco Catalyst IE3200 Rugged شامل مدل‌های متنوعی است که برای سناریوهای مختلف استقرار طراحی شده‌اند. این مجموعه شامل مدل‌هایی نظیر IE3200-8T2S، IE3200-8P2S، IE3200-4P2S و IE3200-8T2S-E است. این مدل‌ها بر اساس تراکم پورت (Port Density)، قابلیت‌های تغذیه از طریق شبکه (Power over Ethernet یا PoE) و گزینه‌های آپلینک (Uplink) دسته‌بندی می‌شوند که به کسب‌وکارها امکان می‌دهد پیکربندی دقیق و متناسب با مقیاس عملیاتی و نیازهای توان مصرفی خود را انتخاب کنند.
هر سوئیچ در این سری با رویکردی ماژولار (Modular) طراحی شده است که امکان نصب منعطف در محیط‌های دارای محدودیت فضا را فراهم می‌کند. سخت‌افزار این دستگاه‌ها در یک شاسی مقاوم (Ruggedized Chassis) قرار گرفته که با استانداردهای سخت‌گیرانه صنعتی مطابقت دارد و طول عمر بالا و پایداری عملکرد (Uptime) را تضمین می‌کند. این سوئیچ‌ها با ارائه گزینه‌های اتصال مسی (Copper) و فیبر نوری (Fiber)، انعطاف‌پذیری لازم برای یکپارچه‌سازی با تجهیزات قدیمی (Legacy Equipment) را فراهم کرده و زیرساخت شما را برای ارتقاهای تکنولوژیک آینده آماده می‌سازند.
ویژگی‌ها و مزایا
- اتصال با کارایی بالا (High-Performance Connectivity):ارائه سرعت‌های گیگابیت اترنت (Gigabit Ethernet) در تمامی پورت‌ها، که انتقال سریع و مطمئن داده‌ها را برای کاربردهای صنعتی با پهنای باند بالا تضمین می‌کند.
- طراحی مقاوم (Ruggedized Design):ساخته‌شده برای عملکرد مطمئن در دماهای بسیار بالا یا پایین، رطوبت زیاد و محیط‌های مستعد ضربه و لرزش، جهت به حداقل رساندن ریسک خرابی سخت‌افزار.
- امنیت پیشرفته (Advanced Security):بهره‌گیری از فناوری‌های Cisco Trust Anchor و احراز هویت 802.1X برای محافظت از شبکه‌های صنعتی در برابر دسترسی‌های غیرمجاز و تهدیدات سایبری (Cyber Threats).
- پشتیبانی از قابلیت تغذیه از طریق شبکه (Power over Ethernet - PoE):برخی از مدل‌ها از قابلیت‌های PoE/PoE+ پشتیبانی می‌کنند که پیاده‌سازی تجهیزات متصل مانند دوربین‌های تحت شبکه (IP cameras)، حسگرها و نقاط دسترسی بی‌سیم (Wireless Access Points) را بدون نیاز به منابع تغذیه مجزا، تسهیل می‌نماید.
- مدیریت ساده‌سازی‌شده (Simplified Management):با بهره‌گیری از Cisco DNA Center و رابط کاربری تحت وب (WebUI)، پیکربندی، نظارت و عیب‌یابی شبکه برای کارشناسان فناوری اطلاعات (IT) و فناوری عملیاتی (OT) تسهیل می‌گردد.
- مقیاس‌پذیری و انعطاف‌پذیری (Scalability and Flexibility):ارائه گزینه‌های ماژولار برای آپلینک (Uplink) و طراحی فشرده (Compact Form Factor) که امکان توسعه آسان شبکه را همگام با رشد نیازهای عملیاتی فراهم می‌کند.
- آماده برای شبکه مبتنی بر نرم‌افزار (Software-Defined Networking - SDN):پشتیبانی از معماری شبکه مبتنی بر قصد (Intent-based Networking) سیسکو که امکان مدیریت خودکار سیاست‌ها و بهبود بهره‌وری عملیاتی را فراهم می‌کند.
Cisco Catalystسری Cisco Catalyst IE3200 Rugged، امکان بهره‌گیری از اتصال اترنت گیگابیتی (Gigabit Ethernet) را در ابعادی فشرده (Compact form factor) برای طیف گسترده‌ای از کاربردهای صنعتی و شبکه‌های گسترده سازمانی (Extended enterprise) فراهم می‌آورد.
نمای کلی محصول
سری Cisco Catalyst IE3200 Rugged، اتصالات Gigabit Ethernet با سرعت بالا را در ابعادی فشرده (Compact form factor) ارائه می‌دهد و برای طیف گسترده‌ای از کاربردهای صنعتی که به محصولات مقاوم (Hardened products) نیاز دارند، طراحی شده است. این پلتفرم برای تحمل شرایط محیطی سخت در صنایع تولیدی، انرژی، حمل‌ونقل، معدن، شهرهای هوشمند و نفت و گاز ساخته شده است. همچنین، پلتفرم IE3200 گزینه‌ای ایده‌آل برای استقرار در شبکه‌های سازمانی گسترده (Extended enterprise) در فضاهای باز، انبارها و مراکز توزیع محسوب می‌شود.
این سوئیچ‌ها از سیستم‌عامل Cisco IOS XE بهره می‌برند؛ یک سیستم‌عامل نسل جدید که با امنیت و قابلیت اطمینان داخلی طراحی شده است.این سیستم‌عامل شامل ویژگی‌هایی نظیر بوت امن (Secure Boot)، امضای تصویر (Image Signing) و ماژول لنگر اعتماد سیسکو (Cisco Trust Anchor module) است.همچنین Cisco IOS XE امکان پیکربندی مبتنی بر API را از طریق رابط‌های برنامه‌نویسی باز (Open APIs) و مدل‌های داده فراهم می‌کند.XE also provides API-driven configuration with open APIs and data models.
سری Cisco Catalyst IE3200 Rugged با استفاده از ابزارهای مدیریتی قدرتمندی مانند Cisco Catalyst Center قابل مدیریت است و می‌توان آن را به سادگی از طریق یک رابط کاربری گرافیکی (GUI) مدرن، کاربرپسند و کاملاً بازطراحی‌شده به نام WebUI راه‌اندازی کرد.
سری IE3200 از توان مصرفی (Power Budget) تا 240 وات برای PoE/PoE+ پشتیبانی می‌کند که میان 8 پورت توزیع می‌شود. این سوئیچ گزینه‌ای ایده‌آل برای اتصال تجهیزات تحت شبکه با تغذیه PoE، از جمله دوربین‌های تحت شبکه (IP cameras)، تلفن‌ها، نقاط دسترسی بی‌سیم (Wireless access points)، حسگرها و موارد دیگر است.

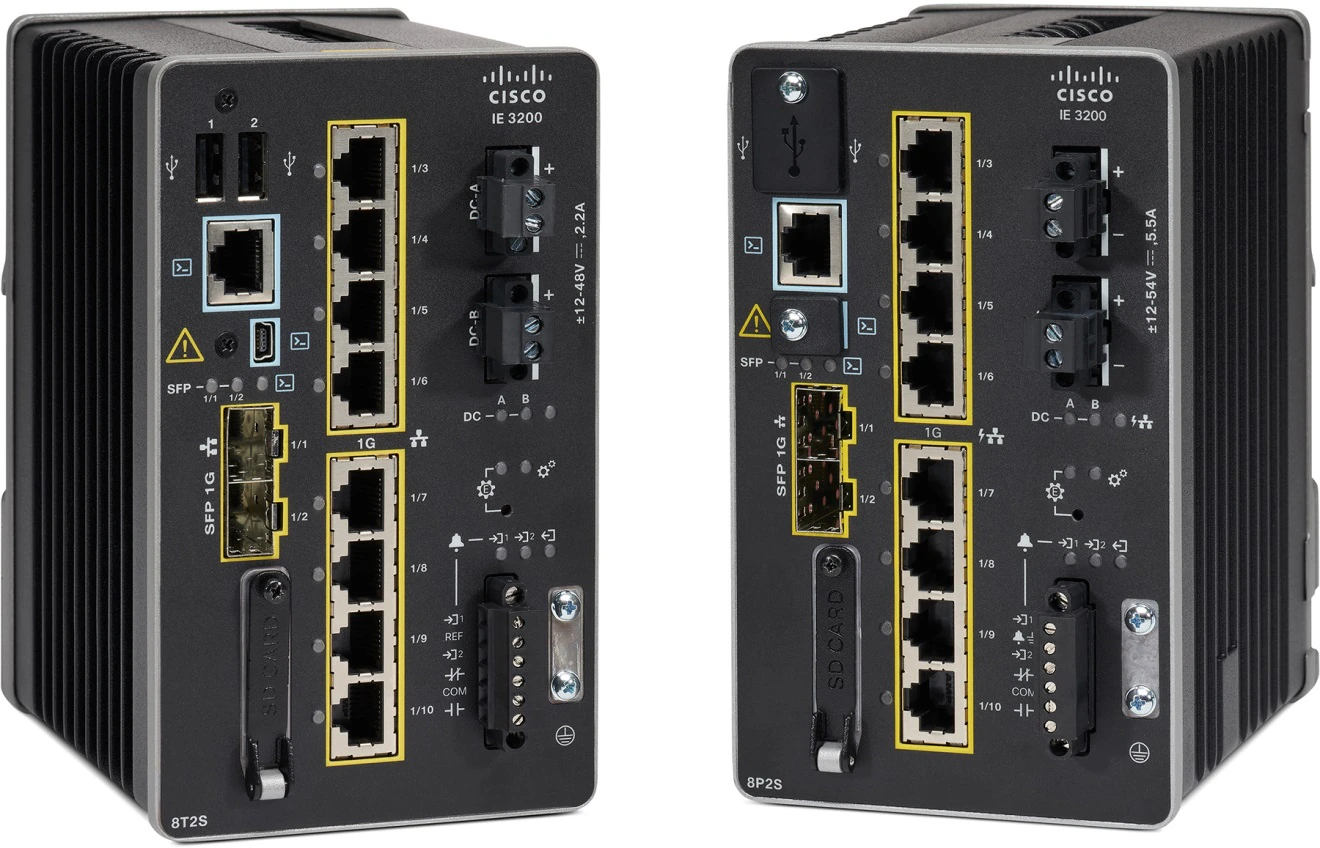

سری سوئیچ‌های صنعتی Cisco Catalyst IE3200 Rugged Series
ویژگی‌ها و مزایا
جدول 1. ویژگی‌ها و مزایا (Features and benefits)
ویژگی | مزیت |
طراحی صنعتی مستحکم (Robust industrial design) | ● ساخته‌شده برای محیط‌های خشن و بازه‌های دمایی گسترده (40- تا 75+ درجه سانتی‌گراد) ● بدون فن (Fanless) و خنک‌شونده با جریان همرفتی، بدون قطعات متحرک برای افزایش دوام ● مقاوم‌سازی‌شده در برابر لرزش، ضربه، نوسانات الکتریکی و مصونیت در برابر نویزهای الکتریکی ● مطابق با استانداردهای چندگانه صنعتی برای اتوماسیون، سیستم‌های حمل‌ونقل هوشمند (ITS) و محیط‌های پست برق ● بهبود زمان در دسترس بودن (Uptime)، عملکرد و ایمنی سیستم‌ها و تجهیزات صنعتی ● پوشش‌دهی طیف وسیعی از نیازهای کاربردی فناوری Power over Ethernet (PoE) ● دارای ورودی/خروجی هشدار (Alarm I/O) برای پایش و ارسال سیگنال به تجهیزات خارجی |
رابط‌های کامل گیگابیت اترنت (Gigabit Ethernet) | ● فراهم‌سازی دسترسی امن برای برنامه‌های کاربردی جدید با سرعت بالا در فضای صنعتی ● دارای حداکثر 10 پورت GE شامل 2 پورت آپلینک 1 Gigabit SFP و 8 پورت دانلینک مسی RJ45 (با قابلیت PoE+ یا بدون PoE) در یک سیستم با ابعاد کوچک ● اتصال نقاط دسترسی بی‌سیم (Wireless Access Points) با سرعت بالا (802.11n, 802.11ac, 802.11ax) ● پشتیبانی از دوربین‌های تحت شبکه با کیفیت بالا (HD IP cameras) و کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) ● ارائه توپولوژی‌های حلقوی چندگانه و افزونه (Redundant) برای پیکربندی‌های جدید شبکه ● افزایش مقیاس‌پذیری جغرافیایی در مواردی که نیاز به اتصال در فواصل طولانی‌تر است |
فناوری صنعتی Power over Ethernet (PoE) با چگالی بالا | ● پشتیبانی از حداکثر 8 پورت PoE/PoE+ [بودجه توان 240 وات] ● کنترل هزینه‌ها از طریق محدود کردن سیم‌کشی، تابلوهای توزیع و کلیدهای مینیاتوری (Circuit breakers) ● کاهش نیاز به تجهیزات، در نتیجه اشغال فضای کمتر و کاهش اتلاف حرارتی ● راه‌اندازی سریع دستگاه‌های دارای قابلیت PoE مانند تلفن‌های تحت شبکه، دوربین‌ها و نقاط دسترسی بی‌سیم |
رابط کاربری گرافیکی (GUI) کاربرپسند با نام WebUI | ● امکان پیکربندی و پایش آسان ● حذف نیاز به برنامه‌های پیچیده‌تر شبیه‌ساز ترمینال (Terminal emulation) ● کاهش هزینه‌های استقرار و راه‌اندازی |
قابلیت SwapDrive برای جایگزینی بدون نیاز به پیکربندی | ● جایگزینی سوئیچ به صورت کاملاً خودکار و ساده در صورت بروز خرابی ● بدون نیاز به تخصص شبکه ● کمک به تضمین بازیابی سریع شبکه |
دارای گواهی IPv6 Ready | ● تأییدشده با نشان IPv6 Ready Logo |
مروری بر محصولات
جدول 2. مجموعه ویژگی‌های محصول (Product feature sets)
خانواده محصول (Product family) | پلتفرم‌های پشتیبانی‌شده (Platforms supported) | ایمیج نرم‌افزار Cisco IOS (مجموعه ویژگی‌ها) پشتیبانی‌شده (Cisco IOS Software image (feature sets) supported) |
IE3000 | IE3200 | Network Essentials (پیش‌فرض) |
مشخصات محصول
جدول 3، پیکربندی سخت‌افزاری سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 3. پیکربندی‌های سخت‌افزاری IE3200
شماره محصول (Product number)* | مجموع پورت‌ها (Total ports) | پورت‌های مسی 10/100/1000 RJ45 | پورت‌های فیبر نوری 100/1000 SFP | لایسنس نرم‌افزاری (Software license) (پیش‌فرض) | بودجه توان PoE/PoE(+) IE-3200-8T2S-E |
Network Essentials | 10 | 8 | 2 | غیرقابل استفاده (N.A.) | IE-3200-8P2S-E |
240 وات (240W) | 10 | 8 | 2 | غیرقابل استفاده (N.A.) | 240W |
جدول 4، مشخصات سخت‌افزاری سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 4. مشخصات سخت‌افزاری IE3200
مشخصات سخت‌افزاری (Hardware specification) | Cisco IE-3200-8T2S-E | Cisco IE-3200-8P2S-E |
بودجه توان PoE (PoE power budget) | غیرقابل استفاده (Not applicable) | 240 وات (240W)1 |
حافظه جانبی قابل جداسازی (Removable storage) | USB2,3کارت حافظه SD (SD card)2 | USB2,3کارت حافظه SD (SD card)2 |
هشدارها (Alarms) | 2 ورودی هشدار، 1 خروجی هشدار (2 alarms in, 1 alarm out) | 2 ورودی هشدار، 1 خروجی هشدار (2 alarms in, 1 alarm out) |
پورت‌های کنسول (Console ports) | 1 پورت RS-232 (از طریق RJ-45)، 1 پورت USB Mini Type B | 1 پورت RS-232 (از طریق RJ-45)، 1 پورت USB Mini Type B |
ورودی‌های برق (Power inputs) | ورودی‌های برق DC دوگانه (Dual DC power inputs) | ورودی‌های برق DC دوگانه (Dual DC power inputs) |
جدول 5، پیکربندی فیزیکی سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 5. پیکربندی‌های فیزیکی (Physical configurations) در IE3200
مشخصات فیزیکی | Cisco IE-3200-8T2S-E | Cisco IE-3200-8P2S-E |
ابعاد (ارتفاع x عرض x عمق) | 6 اینچ x 3.6 اینچ x 5.3 اینچ | 6.0 اینچ x 3.6 اینچ x 5.3 اینچ |
وزن | 3.8 پوند | 3.8 پوند |
نصب (Mounting) | ریل DIN (DIN rail) | ریل DIN (DIN rail) |

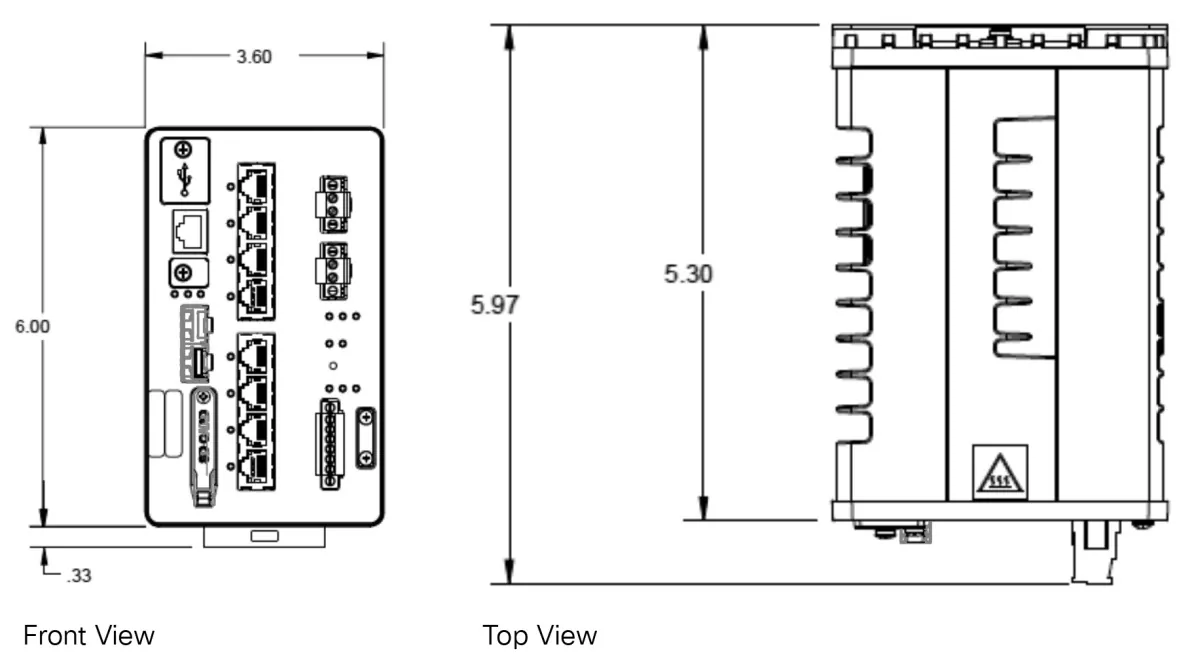

ابعاد Cisco Catalyst IE3200
جدول 6، ویژگی‌های عملکردی (Performance) و مقیاس‌پذیری (Scalability) سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را برجسته می‌کند.
جدول 6. ویژگی‌های عملکرد (Performance) و مقیاس‌پذیری (Scalability) در IE3200
ویژگی‌ها | Cisco IE-3200-8T2S-E | Cisco IE-3200-8P2S-E |
نرخ ارسال (Forwarding rate) | نرخ خط (Line rate) برای تمامی پورت‌ها و تمامی اندازه‌های بسته (Packet sizes) | نرخ خط (Line rate) برای تمامی پورت‌ها و تمامی اندازه‌های بسته (Packet sizes) |
تعداد صف‌ها (Number of queues) | 8 | 8 |
آدرس‌های مک یونیکست (Unicast MAC addresses) | 8 هزار | 16 هزار |
گروه‌های مالتی‌کست پروتکل مدیریت گروه اینترنت (IGMP) | 1 هزار | 1 هزار |
تعداد شبکه‌های محلی مجازی (VLANs) | 256 | 256 |
نمونه‌های پروتکل درخت پوشا (STP instances) | 128 | 128 |
ورودی‌های کنترل دسترسی (PACL/VACL/RACL) | 3 هزار | 3 هزار |
حافظه رم (DRAM) | 2 گیگابایت | 2 گیگابایت |
حافظه فلش (Flash) قابل دسترس برای کاربر | 1.5 گیگابایت | 1.5 گیگابایت |
ظرفیت کارت حافظه (SD card capacity)1 | 4 گیگابایت، 16 گیگابایت | 4 گیگابایت، 16 گیگابایت |
فریم‌های جامبو (Jumbo Frames) | 8996 بایت | 8996 بایت |
جدول 7، مشخصات توان (Power Specifications) سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 7. مشخصات توان (Power Specifications) دستگاه IE3200
ویژگی‌ها | Cisco IE-3200-8T2S-E | Cisco IE-3200-8P2S-E |
محدوده ولتاژ ورودی | ولتاژ ورودی DC افزونه (Redundant): 9.6 تا 60 ولت DC | ولتاژ ورودی DC افزونه (Redundant): 9.6 تا 60 ولت DC برای قابلیت PoE ولتاژ 48 ولت DC و برای قابلیت +PoE ولتاژ 54 ولت DC مورد نیاز است |
حداکثر جریان ورودی | 2.4 آمپر | 5.5 آمپر |
توان مصرفی1 | 23 وات | 32 وات |
جدول 8، گزینه‌های منبع تغذیه (Power Supply) برای سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 8. گزینه‌های منبع تغذیه (Power supply options)
شماره محصول (Product Number) | توان (Wattage) | محدوده ولتاژ ورودی نامی (Rated nominal input operating range) | پشتیبانی از PoE/PoE+1 | جزئیات بیشتر |
PWR-IE50W-AC= | 50 وات | AC 100-240V/1.25A 50-60Hz | خیر | اینجا کلیک کنید برای جزئیات بیشتر درباره این منابع تغذیه ریلی (DIN Rail power supplies) |
PWR-IE50W-AC-IEC= | 50 وات | AC 90-264V | خیر | |
PWR-IE50W-AC-L=2 | 50 وات | AC 100-240V/1.2A 50-60Hz | خیر | |
PWR-IE65W-PC-AC= | 65 وات | AC 100-240V/1.4A 50-60Hz | بله | |
PWR-IE65W-PC-DC= | 65 وات | DC 24-48VDC/4.5A | بله | |
PWR-IE170W-PC-AC= | 170 وات | AC 100-240V/2.3A 50-60Hz | بله | |
PWR-IE170W-PC-DC= | 170 وات | DC 12-54VDC/23A | بله | |
PWR-IE240W-PCAC-L=2 | 240 وات | AC 100-240V/3.5A 50-60Hz | بله | |
PWR-IE480W-PCAC-L=2 | 480 وات | AC 100-240V/6.0A 50-60Hz | بله |
جدول 9، ویژگی‌های نرم‌افزاری پشتیبانی‌شده برای سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 9. ویژگی‌های کلیدی نرم‌افزاری پشتیبانی‌شده (Key supported software features)
لایسنس Network Essentials (دائمی/Perpetual) | ویژگی‌ها |
سوئیچینگ لایه 2 (Layer 2 switching) | استانداردهای IEEE 802.1 و 802.3، پروتکل‌های NTP، UDLD، CDP، LLDP، فیلتر MAC یونیکست، PAgP، LACP، VTPv2، VTPv3، EtherChannel، تونل‌زنی Q-in-Q، وُیس وی‌لن (Voice VLAN)، PVST+، MSTP و RSTP |
مالتی‌کست (Multicast) | پروتکل‌های IGMPv1, v2, v3 snooping، فیلترینگ IGMP و IGMP querier |
مدیریت (Management) | رابط کاربری تحت وب (WebUI)، MIB، SmartPort، SNMP، syslog، سرور DHCP، نشست SPAN، RSPAN، FSPAN، راه‌اندازی سریع (Express setup)، NETCONF، RESTCONF و Delayless IPDT |
امنیت (Security) | امنیت پورت (Port security)، 802.1x، نظارت بر پروتکل پیکربندی پویای میزبان (DHCP snooping)، بازرسی پویای ARP، محافظ منبع IP (IP source guard)، وی‌لن مهمان (Guest VLAN)، دور زدن احراز هویت MAC، احراز هویت چند دامنه‌ای 802.1x، کنترل طوفان (Storm control) برای یونیکست، مالتی‌کست و برودکست، SCP، SSH، SNMPv3، TACACS+، کلاینت/سرور RADIUS، اعلان آدرس MAC، محافظ BPDU، شناسه منحصر‌به‌فرد امن دستگاه (SUDI 2099)، لیست‌های دسترسی (PACL/RACL/VACL)، MACsec-128 و استاندارد FIPS 140-2 |
کیفیت خدمات (QoS) | پلیسینگ ورودی (Ingress policing)، محدودیت نرخ (Rate limit)، صف‌بندی و شکل‌دهی خروجی (Egress queuing and shaping) و QoS خودکار (Auto QoS) |
پروتکل IPv6 | پشتیبانی از میزبان IPv6، پروتکل SNMP بر بستر IPv6، پروتکل‌های HTTP/HTTP(s) بر بستر IPv6، Syslog بر بستر IPv6، منبع رله DHCPv6، پرس‌وجوی انبوه اجاره DHCPv6 (RFC 5460)، پیکربندی خودکار بدون وضعیت (Stateless Auto Config) در IPv6، SCP/SSH، Radius، TACACS+، پروتکل NTP بر بستر IPv6، انقضای کش ND در IPv6، پشتیبانی IPv6 برای TFTP، انتقال DNS بر بستر IPv6، کیفیت خدمات (QoS) در IPv6، محافظ RA در IPv6 FHS و محافظ DHCPv6 در IPv6 FHS |
مسیریابی لایه 3 (Layer 3 routing) | مسیریابی بین وی‌لن‌ها (Inter-VLAN routing) و مسیریابی ایستا (Static routing) |
اترنت صنعتی (Industrial Ethernet) | پروتکل‌های CIP Ethernet/IP، IEEE 1588 PTP v2 (پیش‌فرض و توان) و PROFINET |
افزونگی (Redundancy) | حلقه پروتکل اترنت تاب‌آور (REP)، پروتکل افزونگی رسانه PROFINET (MRP)، قابلیت REP Preferred و Fast REP |
کاربردی (Utility) | قابلیت Dying gasp، طبقه‌بندی پروتکل SCADA شامل پیام‌رسانی GOOSE و MODBUS TCP/IP |
اتوماسیون (Automation) | YANG، NETCONF و RESTCONF |
جدول 10 جزئیات مربوط به مجوز Cisco Catalyst Center Essentials برای سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 10. مجوز Cisco Catalyst Center Essentials برای Cisco IE3200
ویژگی | توضیحات |
مدیریت المان (Element Management) | کشف (Discovery)، توپولوژی، موجودی (Inventory) و مدیریت ایمیج نرم‌افزار |
تضمین کیفیت (Assurance) | داشبوردهای سلامت (Health Dashboards) – پایش سلامت شبکه، کلاینت، سوئیچ‌های پایه و کلاینت‌های کابلی |
اتوماسیون (Automation) | اپلیکیشن Cisco Network Plug-and-Play |
دسترسی نرم‌افزار-محور (Software Defined Access) | گره توسعه‌یافته SD-Access (SD-Access Extended Node) و گردش کار حلقه REP برای گره‌های توسعه‌یافته |
مجوزهای Cisco Catalyst Center برای سوئیچ‌های Industrial Ethernet به صورت افزودنی (add-on) یا اختیاری بوده و اجباری نیستند؛ این مجوزها باید به صورت جداگانه خریداری شوند. این موارد شامل ویژگی‌های سطح شبکه (Network Tier) نمی‌شوند.
جدول 11، مشخصات انطباق (Compliance Specifications) برای سوئیچ‌های Cisco Catalyst IE3200 Rugged Series را نشان می‌دهد.
جدول 11. مشخصات انطباق (Compliance specifications)1
توضیحات (Descriptions) | مشخصات فنی (Specifications) |
سیستم کنترل اتوماسیون صنعتی (Industrial Automation Control System) | استاندارد IEC 62443-4-1 استاندارد IEC 62443-4-2 |
انتشار الکترومغناطیسی (Electromagnetic emissions) | استاندارد FCC 47 CFR Part 15 subpart B Class A استاندارد EN 55032/CISPR 32 Class A استاندارد VCCI Class A استاندارد AS/NZS CISPR 32 Class A استاندارد CISPR 11 Class A استاندارد ICES 003 Class A استاندارد CNS 13438 Class A استاندارد KN 32 Class A استاندارد EN 300 386 |
ایمنی الکترومغناطیسی (Electromagnetic immunity) | استاندارد CISPR 24 استاندارد EN 55024 استاندارد KN 35 استاندارد EN 61000-4-2 تخلیه الکترواستاتیک (Electro Static Discharge) (هوا – 15 کیلوولت، تماس – 8 کیلوولت) استاندارد EN 61000-4-3 فرکانس رادیویی تابشی (Radiated RF) (10 ولت بر متر UTP، 20 ولت بر متر STP) استاندارد EN 61000-4-4 گذراهای سریع الکترومغناطیسی (Electromagnetic Fast Transients) (4 کیلوولت) استاندارد EN 61000-4-5 نوسان برق (Surge) (2 کیلوولت/1 کیلوولت برق، 4 کیلوولت STP) استاندارد EN 61000-4-6 فرکانس رادیویی هدایت‌شده (Conducted RF) (10 ولت RMS برای UTP) استاندارد EN 61000-4-10 میدان مغناطیسی نوسانی میرا (Damped Oscillatory Magnetic Field) (100 آمپر بر متر) استاندارد EN 61000-4-16 اختلالات حالت مشترک هدایت‌شده (Conducted CM Disturbances) (30 ولت، مداوم/300 ولت، 1 ثانیه) استاندارد EN 61000-4-17 ایمنی در برابر ریپل برق DC (Ripple Immunity DC Power) (10 درصد) استاندارد EN 61000-4-18 موج نوسانی میرا (Damped Oscillatory Wave) (2.5 کیلوولت، 1 مگاهرتز) استاندارد EN-61000-4-29 افت و قطعی ولتاژ DC استاندارد EN 61000-4-8 میدان مغناطیسی فرکانس برق (Power Frequency Magnetic Field) (1000 آمپر بر متر) |
استانداردهای صنعتی (Industry standards) | استاندارد EN 61000-6-2 ایمنی صنعتی استاندارد EN 61000-6-4 انتشار صنعتی استاندارد EN 61000-6-1 ایمنی صنایع سبک استاندارد EN 61326-1 تجهیزات اندازه‌گیری، کنترل و آزمایشگاهی استاندارد IEEE 1613 شبکه‌های ارتباطی نیروگاه‌های برق استاندارد EN/IEC 61850-3 شبکه‌های ارتباطی پست‌های برق استاندارد ODVA Industrial EtherNet/IP استاندارد NEMA TS 2-2016 استاندارد AREMA C & S بخش 11 و 19 استاندارد حفاظتی IP30 |
استاندارد دریایی Marine I | گواهینامه DNC مطابق با دستورالعمل کلاس DNV-CG-0339 استانداردهای تکمیلی (Additional Standards): استاندارد IEC 60945، IACS UR E10 استاندارد دریایی DNV GL – کشتی‌ها؛ شناورهای تندرو و سبک |
استانداردها و گواهینامه‌های ایمنی (Safety standards and certifications) | تجهیزات فناوری اطلاعات (Information technology equipment): استاندارد UL/CSA 60950-1، IEC 60950-1 CB با تمامی انحرافات کشوری استاندارد UL/CSA 62368-1، IEC 62368-1 CB با تمامی انحرافات کشوری کف صنعتی (تجهیزات کنترل) (Industrial floor (control equipment)): استاندارد UL/CSA 61010-2-201 گزارش و گواهینامه CB مطابق با IEC/EN 61010-2-201 مکان‌های خطرناک (Hazardous locations): استاندارد UL121201 (کلاس I، بخش 2، گروه‌های A-D) استاندارد CSA 213 (کلاس I، بخش 2، گروه‌های A-D) استاندارد UL/CSA 60079-0, -15 (کلاس I، منطقه 2، Gc/IIC) گزارش تست IEC 60079-0, -15 IECEx (کلاس I، منطقه 2، Gc/IIC) گواهینامه EN 60079-0, -15 ATEX (کلاس I، منطقه 2، Gc/IIC) نیازمند محفظه کابینت |
محیط عملیاتی (Operating environment) | دمای عملیاتی (Operating temperature): 40- درجه تا 70+ درجه سانتی‌گراد (محفظه دارای تهویه 40 LFM) 40- درجه تا 60+ درجه سانتی‌گراد (محفظه مهر و موم شده) 40- درجه تا 75+ درجه سانتی‌گراد (حداقل 200 LFM فن یا محفظه مجهز به دمنده) 85+ درجه سانتی‌گراد (تست شده برای 16 ساعت) ارتفاع: تا 4572 متر (15,000 فوت) |
محیط نگهداری (Storage environment) | دما: 40- درجه تا 85+ درجه سانتی‌گراد ارتفاع: 4572 متر (15,000 فوت) استاندارد IEC 60068-2-14 |
رطوبت (Humidity) | رطوبت نسبی 5 تا 95 درصد بدون میعان استاندارد IEC 60068-2-78 استاندارد IEC 60068-2-30 |
ضربه و لرزش (Shock and vibration) | استاندارد IEC 60068-2-27 (ضربه عملیاتی، 50G، 3 میلی‌ثانیه، نیم‌سینوسی) استاندارد IEC 60068-2-27 (ضربه غیرعملیاتی، 65-80G، 9 میلی‌ثانیه، ذوزنقه‌ای) استاندارد MIL-STD-810، روش 514.4 استاندارد IEC 60068-2-6 (لرزش سینوسی، 5 هرتز تا 150 هرتز) |
خوردگی (Corrosion) | استاندارد IEC 60068-2-52 (مه نمکی) استاندارد IEC 60068-2-60 (گاز ترکیبی در جریان) |
ریلی (Railway) | استاندارد EN50125-1: 2014 استاندارد EN50125-3: 2003 استاندارد EN50121-4 ریلی – تجهیزات سیگنالینگ و مخابرات استاندارد EN50155 – کاربردهای ریلی - ناوگان ریلی |
گارانتی (Warranty) | گارانتی محدود پنج ساله سخت‌افزاری برای تمامی شناسه‌های محصول IE3200 و تمامی منابع تغذیه اترنت صنعتی (IE). اطلاعات بیشتر را در بخش گارانتی مشاهده کنید |
جدول 12، میانگین زمان بین خرابی‌ها (MTBF) برای سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 12. اطلاعات میانگین زمان بین خرابی‌ها (MTBF)
پارامتر | Cisco IE-3200-8T2S-E | Cisco IE-3200-8P2S-E |
میانگین زمان بین خرابی‌ها (MTBF) بر حسب ساعت | 641,150 | 613,125 |
جدول 13 اطلاعات مربوط به مدیریت و استانداردهای سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 13. مدیریت و استانداردها
| توضیحات |
مشخصات فنی |
|
| استانداردهای IEEE |
پل‌های مک (MAC Bridges) استاندارد IEEE 802.1D، پروتکل درخت پوشا (STP) اولویت‌بندی کلاس سرویس (Class of Service - CoS) در لایه 2 استاندارد IEEE 802.1p استاندارد شبکه‌ای IEEE 802.1Q برای برچسب‌گذاری VLAN (VLAN Tagging) پروتکل درخت پوشای چندگانه (Multiple Spanning-Tree) استاندارد IEEE 802.1s پروتکل درخت پوشای سریع (Rapid Spanning-Tree) مطابق با استاندارد IEEE 802.1w احراز هویت دسترسی به پورت (Port Access Authentication) بر اساس استاندارد IEEE 802.1x پروتکل کشف لایه لینک (Link Layer Discovery Protocol) با استاندارد IEEE 802.1AB پروتکل زمان دقیق (Precision Time Protocol) با استاندارد IEEE 1588v2 PTP |
تجمیع لینک (Link Aggregation) بر اساس استاندارد IEEE 802.3ad یا همان پروتکل کنترل تجمیع لینک (LACP) استاندارد IEEE 802.3ah 100BASE-X، صرفاً برای فیبرهای نوری تک‌حالت (SMF) و چندحالت (MMF) استاندارد IEEE 802.3x برای ارتباط تمام‌دوقلو (Full Duplex) در بستر 10BASE-T استاندارد IEEE 802.3 10BASE-T استاندارد IEEE 802.3u 100BASE-TX مشخصات استاندارد IEEE 802.3ab برای 1000BASE-T مشخصات فنی IEEE 802.3z 1000BASE-X استاندارد IEEE 802.3af برای تغذیه از طریق شبکه (Power over Ethernet) استاندارد IEEE 802.3at برای قابلیت تغذیه از طریق شبکه (Power over Ethernet plus) |
| انطباق با RFC (RFC compliance) |
RFC 768: UDP RFC 783: TFTP RFC 791: IPv4 protocol RFC 792: ICMP RFC 793: TCP RFC 826: ARP RFC 854: Telnet RFC 959: FTP RFC 1157: SNMPv1 RFC 1901,1902-1907 SNMPv2 RFC 2273-2275: SNMPv3 RFC 2571: SNMP Management RFC 1166: IP Addresses RFC 1256: ICMP Router Discovery RFC 1305: NTP RFC 951: BootP |
RFC 1492: TACACS+ RFC 1493: Bridge MIB Objects RFC 1534: DHCP and BOOTP interoperation RFC 1542: Bootstrap Protocol RFC 1643: Ethernet Interface MIB RFC 1757: RMON RFC 2068: HTTP RFC 2131, 2132: DHCP RFC 2236: IGMP v2 RFC 3376: IGMP v3 RFC 2474: DiffServ Precedence RFC 3046: DHCP Relay Agent Information Option RFC 3580: 802.1x RADIUS RFC 4250-4252 SSH Protocol RFC 5460: DHCPv6 bulk lease query |
| اشیاء (Objects) مربوط به پایگاه اطلاعات مدیریت شبکه (SNMP MIB) |
802.1X MIB CISCO-DHCP-SNOOPING-MIB CISCO-UDLDP-MIB CISCO-ENVMON-MIB CISCO-PRIVATE-VLAN-MIB CISCO-PAE-MIB Cisco-Port-QoS-MIB CISCO-ERR-DISABLE-MIB CISCO- PROCESS-MIB LLDP-MIB CiscoMAC Notification-MIB CISCO-CONFIG-COPY-MIB LLDP-MED-MIB Bridge-MIB CISCO-CAR-MIB CISCO-LAG-MIB CISCO-SYSLOG-MIB CISCO-FTP-CLIENT-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB CISCO-VLAN-MEMBERSHIP-MIB Cisco-REP-MIB CISCO-PORT-STORM-CONTROL-MIB CISCO-CDP-MIB CISCO-IP-STAT-MIB CISCO-LICENSE-MGMT-MIB CISCO-STP-EXTN-MIB CISCO-VTP-MIB IEEE8023-LAG-MIB SMON-MIB CISCO-ACCESS-ENVMON-MIB CISCO-CALLHOME-MIB CISCO-CONFIG-MAN-MIB CISCO-FLASH-MIB CISCO-ENTITY-SENSOR-MIB IP-MIB CISCO-PAGP-MIB |
CISCO-IF-EXTENSION-MIB CISCO-IMAGE-MIB CISCO-MEMORY-POOL-MIB CISCO-PING-MIB SNMP-TARGET-EXT-MIB IF_MIB ENTITY-MIB LLDP-EXT-PNO-MIB NOTIFICATION-LOG-MIB OLD-CISCO-CPU-MIB ETHERLIKE-MIB OLD-CISCO-SYSTEM-MIB OLD-CISCO-MEMORY-MIB RMON-MIB SNMP-COMMUNITY-MIB SNMP-FRAMEWORK-MIB SNMP-PROXY-MIB SNMP-MPD-MIB SNMP-NOTIFICATION-MIB SNMP-TARGET-MIB SNMP-USM-MIB CISCO-DATACOLLECTION-MIB CISCO-CABLE-DIAG-MIB CISCO -PORT-SECURITY-MIB BULK_FILE_MIB NAC-NAD-MIB CISCO-ENTITY-ALARM-MIB SNMP-VIEW-BASED-ACM-MIB CISCO-MAC-AUTH-BYPASS-MIB CISCO-AUTH-FRAMEWORK-MIB CISCO-BRIDGE-Ext-MIB SNMPv2-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-PRODUCTS-MIB IP-FORWARD-MIB |
جدول 14 اطلاعات مربوط به ماژول‌های SFP پشتیبانی‌شده برای سوئیچ‌های سری Cisco Catalyst IE3200 Rugged را نشان می‌دهد.
جدول 14. پشتیبانی از SFP (SFP Support)
شماره قطعه (Part Number) | مشخصات فنی (Specifications) | نوع SFP | محدوده دمایی (Temperature range)1 | حداکثر مسافت (Maximum distance) | نوع کابل (Cable type) | پشتیبانی از DOM |
GLC-FE-100FX-RGD | 100BASE-FX | اترنت سریع (FE) | صنعتی (IND) | 2 کیلومتر | فیبر چندحالته (Multimode Fiber - MMF) | خیر |
GLC-FE-100LX-RGD | 100BASE-LX10 | اترنت سریع (FE) | صنعتی (IND) | 10 کیلومتر | فیبر تک‌حالته (Single-Mode Fiber - SMF) | خیر |
GLC-FE-100FX | 100BASE-FX | اترنت سریع (FE) | تجاری (COM) | 2 کیلومتر | فیبر چندحالته (MMF) | خیر |
GLC-FE-100LX | 100BASE-LX10 | اترنت سریع (FE) | تجاری (COM) | 10 کیلومتر | فیبر تک‌حالته (SMF) | خیر |
GLC-FE-100EX | 100BASE-EX | اترنت سریع (FE) | تجاری (COM) | 40 کیلومتر | فیبر تک‌حالته (SMF) | خیر |
GLC-FE-100ZX | 100BASE-ZX | اترنت سریع (FE) | تجاری (COM) | 80 کیلومتر | فیبر تک‌حالته (SMF) | خیر |
GLC-FE-100BX-U | 100BASE-BX10 | اترنت سریع (FE) | تجاری (COM) | 10 کیلومتر | فیبر تک‌حالته (SMF) | خیر |
GLC-FE-100BX-D | 100BASE-BX10 | اترنت سریع (FE) | تجاری (COM) | 10 کیلومتر | فیبر تک‌حالته (SMF) | خیر |
GLC-SX-MM-RGD | 1000BASE-SX | اترنت گیگابیتی (GE) | صنعتی (IND) | 220 تا 550 متر | فیبر چندحالته (MMF) | بله |
GLC-LX-SM-RGD | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | صنعتی (IND) | 550 متر / 10 کیلومتر | فیبر چندحالته/تک‌حالته (MMF/SMF) | بله |
GLC-ZX-SM-RGD | 1000BASE-ZX | اترنت گیگابیتی (GE) | صنعتی (IND) | 70 کیلومتر | فیبر تک‌حالته (SMF) | بله |
SFP-GE-S | 1000BASE-SX | اترنت گیگابیتی (GE) | خارجی (EXT) | 220 تا 550 متر | فیبر چندحالته (MMF) | بله |
SFP-GE-L | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | خارجی (EXT) | 550 متر / 10 کیلومتر | فیبر چندحالته/تک‌حالته (MMF/SMF) | بله |
SFP-GE-Z | 1000BASE-ZX | اترنت گیگابیتی (GE) | خارجی (EXT) | 70 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-BX-U | 1000BASE-BX10 | اترنت گیگابیتی (GE) | تجاری (COM) | 10 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-BX-D | 1000BASE-BX10 | اترنت گیگابیتی (GE) | تجاری (COM) | 10 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-SX-MM | 1000BASE-SX | اترنت گیگابیتی (GE) | تجاری (COM) | 220 تا 550 متر | فیبر چندحالته (MMF) | بله |
GLC-LH-SM | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | تجاری (COM) | 550 متر / 10 کیلومتر | فیبر چندحالته/تک‌حالته (MMF/SMF) | بله |
GLC-ZX-SM | 1000BASE-ZX | اترنت گیگابیتی (GE) | تجاری (COM) | 70 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-EX-SMD | 1000BASE-EX | اترنت گیگابیتی (GE) | تجاری (COM) | 40 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-TE | 1000BASE-T | اترنت گیگابیتی (GE) | خارجی (EXT) | 100 متر | Cat5e | خیر |
GLC-BX40-U-I= | 1000BASE-BX40 | اترنت گیگابیتی (GE) | صنعتی (IND) | 40 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-BX40-D-I= | 1000BASE-BX40 | اترنت گیگابیتی (GE) | صنعتی (IND) | 40 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-BX40-DA-I= | 1000BASE-BX40 | اترنت گیگابیتی (GE) | صنعتی (IND) | 40 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-BX80-U-I= | 1000BASE-BX80 | اترنت گیگابیتی (GE) | صنعتی (IND) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-BX80-D-I= | 1000BASE-BX80 | اترنت گیگابیتی (GE) | صنعتی (IND) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-SX-MMD= | 1000BASE-SX | اترنت گیگابیتی (GE) | خارجی (EXT) | 550 متر | فیبر چندحالته (MMF) | بله |
GLC-LH-SMD= | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | خارجی (EXT) | 550 متر / 10 کیلومتر | فیبر چندحالته/تک‌حالته (MMF/SMF) | بله |
GLC-ZX-SMD= | 1000BASE-ZX | اترنت گیگابیتی (GE) | خارجی (EXT) | 70 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-T-RGD= | 1000BASE-T | اترنت گیگابیتی (GE) | صنعتی (IND) | 100 متر | مسی (Copper) | غیرقابل اعمال (NA) |
GLC-BX-U-I= | 1000BASE-BX | اترنت گیگابیتی (GE) | صنعتی (IND) | 10 کیلومتر | فیبر تک‌حالته (SMF) | بله |
GLC-BX-D-I= | 1000BASE-BX | اترنت گیگابیتی (GE) | صنعتی (IND) | 10 کیلومتر | فیبر تک‌حالته (SMF) | بله |
CWDM-SFP-1470 | 1000BASE-CWDM | 10 گیگابیت اترنت (10GE) | تجاری (COM) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
CWDM-SFP-1610 | 1000BASE-CWDM | 10 گیگابیت اترنت (10GE) | تجاری (COM) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
CWDM-SFP-1530 | 1000BASE-CWDM | 10 گیگابیت اترنت (10GE) | تجاری (COM) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
CWDM-SFP-1490 | 1000BASE-CWDM | 10 گیگابیت اترنت (10GE) | تجاری (COM) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
DWDM-SFP-3033 | 1000BASE-DWDM | 10 گیگابیت اترنت (10GE) | تجاری (COM) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
DWDM-SFP-3112 | 1000BASE-DWDM | 10 گیگابیت اترنت (10GE) | تجاری (COM) | 80 کیلومتر | فیبر تک‌حالته (SMF) | بله |
اطلاعات سفارش
جدول 15، اطلاعات سفارش‌گذاری برای سیستم‌های ثابت (Fixed System) و حافظه (Memory) را که به‌طور معمول با سوئیچ‌های Cisco Catalyst IE3200 استفاده می‌شوند، فهرست می‌کند.
جدول 15. اطلاعات سفارش‌گذاری (Ordering information)
شماره قطعه (Part number) | توضیحات محصول (Product description) |
IE-3200-8T2S-E | سوئیچ Cisco Catalyst IE3200 با 8 پورت مسی گیگابیت اترنت (GE Copper) و 2 پورت SFP گیگابیت اترنت، سیستم ثابت (Fixed System)، لایسنس Network Essentials |
IE-3200-8P2S-E | سوئیچ Cisco Catalyst IE3200 با 8 پورت PoE/PoE+ گیگابیت اترنت و 2 پورت SFP گیگابیت اترنت، سیستم ثابت (Fixed System)، لایسنس Network Essentials |
SD-IE-16GB= | کارت حافظه 16 گیگابایتی SD صنعتی (Industrial Ethernet) برای سری IE |
STK-RACK-DINRAIL= | کیت نصب 19 اینچی روی ریل DIN (DIN Rail mount kit) |
IE3200-DNA-E1 | لایسنس Cisco Catalyst Center Essentials برای سری IE3200 |
IE3200-DNA-E-3Y | لایسنس 3 ساله Cisco Catalyst Center Essentials برای سری IE 3200 |
IE3200-DNA-E-5Y | لایسنس 5 ساله Cisco Catalyst Center Essentials برای سری IE 3200 |
IE3200-DNA-E-7Y | لایسنس 7 ساله Cisco Catalyst Center Essentials برای سری IE 3200 |
LIC-MRP-MGR-XE= | لایسنس مدیریت حلقه MRP (MRP Ring Manager License) |
LIC-MRP-CLIENT-XE= | لایسنس کلاینت حلقه MRP (MRP Ring Client License) |
| مدل | IE-3200-8T2S-E-RF |
| دسته | Cisco IE 3000 Series |
| زیردسته | Cisco IE 3000 Switches |
| توضیحات | CtlystIE3200w/8GECppr&2GESFP,FixedSystem,NE REMANUFACTURED |
| قیمت | 1,552.73 دلار |
| آخرین بروزرسانی | دوشنبه ۱۸ مرداد ۱۴۰۰ |
