سوییچ صنعتی مقاوم IE-3400-8P2S-E سیسکو
سوییچ صنعتی مقاوم IE-3400-8P2S-E سیسکو

سوییچ صنعتی مقاوم IE-3400-8P2S-E سیسکو

وضعیت کالا: بازسازی شده
0 نظر
وضعیت موجودی:قابل سفارش
تولید کننده:
کد محصول: IE-3400-8P2S-E-RF
  • اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
  • دسته:
    زیردسته:
  • مدل: IE-3400-8P2S-E-RF
  • توضیحات:
  • قیمت: دلار
    آخرین بروزرسانی:
  • اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
  • تاریخ معرفی محصول:
  • تاریخ پایان فروش:
  • تاریخ پایان پشتیبانی:
۱۴۰۴/۰۲/۲۳ :بروزرسانی شده در تاریخ

سری Cisco Catalyst IE3400 Rugged نشان‌دهنده پیشرفتی چشمگیر در فناوری سوئیچینگ صنعتی ماژولار است. این سوئیچ‌ها که برای پاسخگویی به نیازهای سخت‌گیرانه محیط‌های خشن طراحی شده‌اند، اتصال اترنت گیگابیتی (Gigabit Ethernet) پرسرعت را در قالب یک طراحی فشرده ارائه می‌دهند. این تجهیزات برای پشتیبانی از طیف گسترده‌ای از کاربردهای صنعتی مهندسی شده‌اند و عملکرد شبکه قابل‌اطمینانی را در شرایطی که سخت‌افزارهای سازمانی (Enterprise-grade) معمولی قادر به فعالیت نیستند، تضمین می‌کنند.

این سوئیچ‌ها با بهره‌گیری از قدرت Cisco IOS XE، قابلیت‌های پیشرفته امنیتی، مدیریت جامع و ویژگی‌های دسترسی‌پذیری بالا (High-availability) را ارائه می‌دهند. این سری به‌طور اختصاصی برای صنایعی نظیر تولید، انرژی، حمل‌ونقل هوشمند و معدن طراحی شده است؛ صنایعی که در آن‌ها تداوم عملیاتی و سخت‌افزار مستحکم، نقشی حیاتی در موفقیت کسب‌وکار ایفا می‌کنند.

نمای کلی محصول

سری Cisco Catalyst IE3400 Rugged بر پایه یک معماری ماژولار طراحی شده است که انعطاف‌پذیری و مقیاس‌پذیری (Scalability) قابل‌توجهی را فراهم می‌کند. واحدهای پایه این سری را می‌توان با استفاده از ماژول‌های توسعه (Expansion Modules) متنوع گسترش داد. این قابلیت به کاربران اجازه می‌دهد تا تراکم پورت (Port Density) و نوع رسانه (Media Type) - مانند مس (Copper)، فیبر نوری (Fiber) یا قابلیت تغذیه از طریق شبکه (Power over Ethernet یا PoE) - را مطابق با نیازهای خاص استقرار خود شخصی‌سازی کنند. این ویژگی ماژولار تضمین می‌کند که سازمان‌ها می‌توانند همگام با تغییر نیازهای عملیاتی در طول زمان، زیرساخت شبکه خود را به‌روزرسانی و سازگار کنند.

این سوئیچ‌ها برای مقاومت در برابر دماهای بسیار بالا و پایین، لرزش و تداخل الکترومغناطیسی (Electromagnetic Interference) طراحی شده‌اند و گزینه‌ای ایده‌آل برای نصب در محفظه‌های بیرونی (Outdoor Enclosures) یا محیط‌های کارخانه‌ای محسوب می‌شوند. این تجهیزات علاوه بر دوام فیزیکی، از طریق Cisco DNA Center و رابط کاربری تحت وب (Web UI)، تجربه‌ای یکپارچه از مدیریت شبکه را ارائه می‌دهند. این قابلیت، استقرار و پایش شبکه‌های صنعتی را ساده‌تر کرده و در عین حال، استانداردهای امنیتی سخت‌گیرانه‌ای را که برای محیط‌های مدرن اینترنت اشیاء صنعتی (Industrial IoT) ضروری است، حفظ می‌کند.

ویژگی‌ها و مزایا

  • مقیاس‌پذیری ماژولار (Modular Scalability):ارائه ماژول‌های توسعه منعطف برای افزودن آسان پورت‌ها یا تغییر نوع رسانه (Media Type) بدون نیاز به تعویض کامل سوئیچ.
  • اتصال با کارایی بالا (High-Performance Connectivity):ارائه سرعت کامل گیگابیت اترنت (Gigabit Ethernet) در تمامی پورت‌ها برای پشتیبانی از کاربردهای صنعتی با پهنای باند بالا.
  • امنیت پیشرفته (Advanced Security):شامل ویژگی‌های امنیتی یکپارچه مانند Cisco TrustSec، رمزنگاری MACsec و احراز هویت 802.1X برای محافظت از زیرساخت‌های حیاتی صنعتی در برابر تهدیدات سایبری.
  • طراحی مقاوم (Ruggedized Design):مهندسی‌شده برای عملکرد قابل‌اطمینان در محیط‌های سخت با مقاومت بالا در برابر ضربه، لرزش و نوسانات شدید دمایی.
  • مدیریت ساده‌سازی‌شده (Simplified Management):پشتیبانی‌شده توسط Cisco DNA Center و یک رابط کاربری وب (Web UI) بصری، که امکان کنترل متمرکز، تأمین خودکار (Automated Provisioning) و عیب‌یابی آسان‌تر را فراهم می‌کند.
  • پشتیبانی از قابلیت تغذیه از طریق شبکه (Power over Ethernet - PoE):ارائه قابلیت‌های قدرتمند PoE/PoE+ برای تأمین برق تجهیزات صنعتی متصل مانند دوربین‌ها، حسگرها و نقاط دسترسی بی‌سیم (Wireless Access Points) مستقیماً از طریق سوئیچ.
  • نرم‌افزار Cisco IOS XE:این نرم‌افزار بر روی یک سیستم‌عامل مدرن و ماژولار اجرا می‌شود که قابلیت‌های مشاهده‌پذیری (Visibility)، برنامه‌پذیری (Programmability) و عملکردی پایدار را در سراسر شبکه فراهم می‌کند.
۱۴۰۴/۰۲/۲۳ :بروزرسانی شده در تاریخ

Cisco Catalystسری IE3400 Rugged، نسل جدیدی از سوئیچ‌های ماژولار با ابعاد فشرده (Compact form-factor) است که امکان بهره‌گیری از قابلیت‌های پیشرفته اتصال Gigabit Ethernet را در طیف گسترده‌ای از کاربردهای صنعتی و سازمانی (Extended enterprise) فراهم می‌آورد.

نمای کلی محصول

سوئیچ‌های سری Cisco Catalyst IE3400 Rugged، اتصالات اترنت گیگابیتی (Gigabit Ethernet) پیشرفته و پرسرعتی را در ابعادی فشرده (Compact form factor) ارائه می‌دهند. این محصولات برای طیف گسترده‌ای از کاربردهای صنعتی که نیازمند تجهیزات مقاوم‌سازی‌شده (Hardened products) هستند، طراحی شده‌اند. طراحی ماژولار سری Cisco Catalyst IE3400 Rugged، انعطاف‌پذیری لازم برای گسترش شبکه تا 26 پورت اترنت گیگابیتی را از طریق مجموعه‌ای از ماژول‌های توسعه (Expansion modules) فراهم می‌کند. این پلتفرم برای مقاومت در محیط‌های سخت و خشن در صنایع تولیدی، انرژی، حمل‌ونقل، معدن، شهرهای هوشمند، و نفت و گاز ساخته شده است. همچنین، پلتفرم IE3400 گزینه‌ای ایده‌آل برای پیاده‌سازی‌های سازمانی گسترده در فضاهای باز، انبارها و مراکز توزیع کالا محسوب می‌شود.

سری IE3400 از سیستم‌عامل نسل جدید Cisco IOS XE بهره می‌برد که دارای قابلیت‌های امنیتی و اعتماد (Trust) داخلی، از جمله بوت امن (Secure Boot)، امضای تصویر (Image Signing) و ماژول لنگر اعتماد سیسکو (Cisco Trust Anchor module) است.سیستم‌عامل Cisco IOS XE همچنین امکان پیکربندی مبتنی بر API را با استفاده از رابط‌های برنامه‌نویسی باز (Open APIs) و مدل‌های داده فراهم می‌کند.Trust anchor module. Cisco IOS XE also provides API-driven configuration with open APIs and data models.

سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را می‌توان با ابزارهای مدیریتی قدرتمندی مانند Cisco Catalyst Center مدیریت کرد. همچنین، این تجهیزات با استفاده از یک ابزار گرافیکی (GUI) مدرن، کاربرپسند و کاملاً بازطراحی‌شده به نام WebUI، به سادگی قابل پیکربندی هستند. این پلتفرم از قابلیت Full Flexible NetFlow (FNF) نیز پشتیبانی می‌کند که امکان مشاهده لحظه‌ای الگوهای ترافیکی و تحلیل تهدیدات را با استفاده از Cisco Secure Network Analytics فراهم می‌سازد..

سری Cisco Catalyst IE3400 Rugged قابلیت‌های پردازش لبه (Edge Compute) را برای اجرای برنامه‌های IOx فراهم می‌کند. این ویژگی، امکانات جدیدی را در شبکه فناوری عملیاتی (OT) بدون تأثیر بر عملکرد سوئیچینگ ایجاد می‌نماید. شما می‌توانید از Cisco Cyber Vision برای بهبود دید نسبت به دارایی‌های صنعتی متصل به شبکه استفاده کنید و یا با بهره‌گیری از Secure Equipment Access، دسترسی امن به شبکه با مدل اعتماد صفر (Zero-Trust Network Access یا ZTNA) را برای دارایی‌های صنعتی در مقیاس گسترده فراهم آورید.

پایداری و تاب‌آوری (Resiliency) مستحکم که توسط قابلیت‌هایی نظیر پروتکل افزونگی رسانه (Media Redundancy Protocol - MRP)، پروتکل اترنت تاب‌آور (Resilient Ethernet Protocol - REP)، حلقه سطح دستگاه (Device Level Ring - DLR) و منابع تغذیه با ورودی دوگانه (dual-input power supplies) فراهم شده است.

سری IE3400 (به همراه ماژول توسعه) از بودجه توان (Power Budget) تا 480 وات برای PoE/PoE+ پشتیبانی می‌کند که میان 24 پورت به اشتراک گذاشته می‌شود. این محصول برای اتصال تجهیزات انتهایی با تغذیه PoE مانند دوربین‌های تحت شبکه (IP cameras)، تلفن‌ها، نقاط دسترسی بی‌سیم (Wireless access points)، حسگرها و موارد دیگر، گزینه‌ای ایده‌آل است.

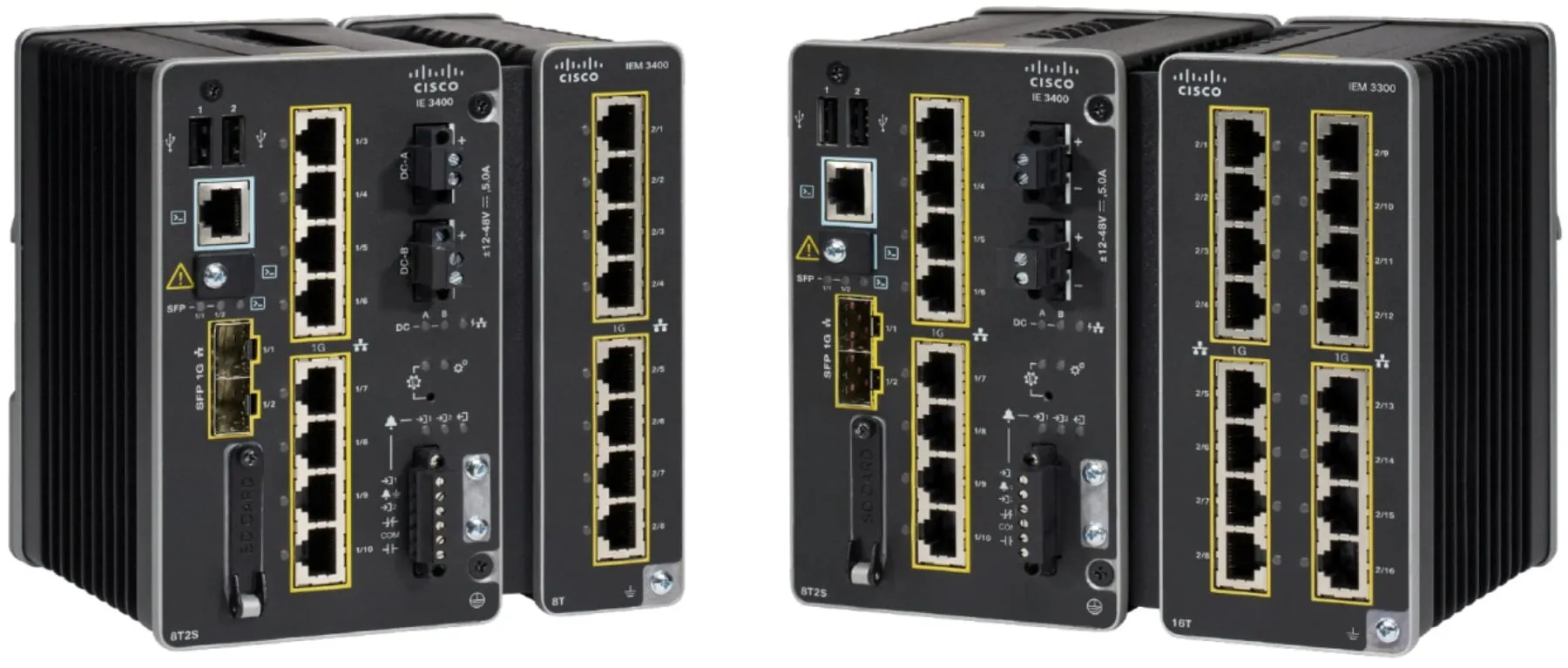

Cisco Catalyst IE3400 Rugged Series

شکل 1.

سری Cisco Catalyst IE3400 Rugged

ویژگی‌ها و مزایا

جدول 1. ویژگی‌ها و مزایای IE3400

ویژگی

مزیت

طراحی صنعتی مستحکم (Robust industrial design)
●  ساخته‌شده برای محیط‌های خشن و بازه‌های دمایی گسترده (40- تا 75+ درجه سانتی‌گراد)
●  بدون فن (Fanless)، خنک‌شونده با جریان همرفتی و بدون قطعات متحرک برای افزایش دوام
●  مقاوم‌سازی‌شده در برابر لرزش، ضربه، نوسانات الکتریکی و مصونیت در برابر نویزهای الکتریکی
●  مطابق با استانداردهای چندصنعتی برای محیط‌های اتوماسیون، سیستم‌های حمل‌ونقل هوشمند (ITS) و پست‌های برق
●  بهبود زمان در دسترس بودن (Uptime)، عملکرد و ایمنی سیستم‌ها و تجهیزات صنعتی
●  پوشش‌دهی طیف گسترده‌ای از نیازهای کاربردی فناوری Power over Ethernet (PoE)
●  دارای ورودی/خروجی هشدار (Alarm I/O) برای پایش و سیگنال‌دهی به تجهیزات خارجی

رابط‌های کامل گیگابیت اترنت (Gigabit Ethernet)
●  فراهم‌سازی دسترسی امن برای برنامه‌های کاربردی پرسرعت جدید در فضای صنعتی
●  دارای حداکثر 10 پورت GE شامل 2 پورت آپلینک 1 Gigabit SFP و 8 پورت دان‌لینک مسی یا PoE+ RJ45 در یک سیستم پایه با ابعاد کوچک
●  قابلیت گسترش تا 26 پورت GE با اتصال یکی از 10 ماژول سازگار (گزینه‌های مسی و فیبر نوری)
●  اتصال نقاط دسترسی بی‌سیم پرسرعت (802.11n, 802.11ac)
●  پشتیبانی از دوربین‌های تحت شبکه با کیفیت بالا (HD) و کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC)
●  پشتیبانی از برنامه‌های حساس به تأخیر و شبکه‌های حساس به زمان (Time-sensitive networks)
●  ارائه حلقه‌های متعدد و توپولوژی حلقه افزونه (Redundant ring) برای پیکربندی‌های جدید شبکه
●  افزایش مقیاس‌پذیری جغرافیایی در مواردی که نیاز به اتصال در فواصل طولانی‌تر است

فناوری صنعتی Power over Ethernet (PoE) با چگالی بالا
●  پشتیبانی از حداکثر 24 پورت PoE/PoE+ یا ترکیبی از 8 پورت PoE/PoE+ و 4 پورت 802.3bt type 4 با استفاده از ماژول توسعه 2.5G [بودجه توان سیستم: 480 وات]
●  کنترل هزینه‌ها از طریق محدود کردن سیم‌کشی، تابلوهای توزیع و کلیدهای مینیاتوری (Circuit breakers)
●  کاهش نیاز به تجهیزات، در نتیجه اشغال فضای کمتر و کاهش اتلاف حرارت
●  فعال‌سازی دستگاه‌های PoE آماده‌به‌کار مانند تلفن‌های تحت شبکه، دوربین‌ها و نقاط دسترسی بی‌سیم

رابط کاربری تحت وب (WebUI) کاربرپسند
●  امکان پیکربندی و پایش آسان
●  حذف نیاز به برنامه‌های پیچیده‌تر شبیه‌ساز ترمینال
●  کاهش هزینه‌های استقرار

جایگزینی بدون پیکربندی با SwapDrive
●  پیکربندی کاملاً خودکار (Zero-configuration) و جایگزینی ساده سوئیچ در صورت خرابی
●  عدم نیاز به تخصص شبکه
●  کمک به تضمین بازیابی سریع

فناوری کامل Flexible NetFlow (FNF)
●  ارائه دید جامع نسبت به جریان‌های شبکه و تهدیدات
●  بهینه‌سازی زیرساخت شبکه، کاهش هزینه‌های عملیاتی و بهبود برنامه‌ریزی ظرفیت و تشخیص حوادث امنیتی

ویژگی‌های پیشرفته سطح داده (Data plane)
●  پروتکل افزونگی موازی (PRP)1
●  امنیت پیشرفته با SGT/SGACL

دارای نشان IPv6 Ready
●  دارای گواهینامه IPv6 Ready Logo
1پروتکل افزونگی موازی (Parallel Redundancy Protocol یا PRP) تنها بر روی پورت‌های منتخب (Gig1/1 تا Gig1/4) در سوئیچ‌های پایه سری IE3400 در دسترس است. این دستگاه از یک نمونه (Instance) واحد از PRP پشتیبانی می‌کند.

مروری بر محصولات

جدول 2.           مجموعه ویژگی‌های محصول (Product feature sets)

خانواده محصول (Product family)

پلتفرم‌های پشتیبانی‌شده (Platforms supported)

ایمیج‌های نرم‌افزاری Cisco IOS (مجموعه ویژگی‌ها) پشتیبانی‌شده

IE3400

IE3400

Network Essentials, Network Advantage1, Network Advantage1
شناسه سخت‌افزاری (Hardware PID) که با پسوند «-E» مشخص شده است، مربوط به لایسنس Network Essentials و شناسه دارای پسوند «-A» مربوط به لایسنس Network Advantage است. لایسنس Network Advantage شامل تمامی قابلیت‌های Network Essentials می‌باشد.

مشخصات محصول

جدول 3، پیکربندی سخت‌افزاری سوئیچ‌های Cisco Catalyst IE3400 Rugged Series و ماژول‌های پشتیبانی‌شده توسط این سوئیچ‌ها را نشان می‌دهد.

جدول 3.           پیکربندی‌های سخت‌افزاری IE3400 (شامل ماژول‌های IE3400 و IE3300)

شماره محصول (Product number)*

تعداد کل پورت‌ها (Total ports)

پورت‌های مسی 10/100/1000 RJ45

پورت‌های فیبر نوری 100/1000 SFP

پورت‌های مسی 1GE/2.5G RJ45

لایسنس نرم‌افزاری (پیش‌فرض)**

توان PoE/PoE (+)

IE-3400-8T2S-E

غیرقابل استفاده (N.A.)

10

8

2

Network Essentials

IE-3400-8T2S-A

Network Essentials

Network Advantage

10

8

2

Network Essentials

IE-3400-8P2S-E

Network Essentials

240 وات (پایه)، 480 وات (با ماژول توسعه)

10

8

2

Network Essentials

IE-3400-8T2S-A

IE-3400-8P2S-A

IEM-3400-8T=

10

8

2

Network Essentials

IE-3400-8P2S-E

IE-3400-8P2S-A

IEM-3400-8S=

8

8

Network Essentials

Network Essentials

Network Essentials

Network Essentials

IEM-3400-8P=

8

Network Essentials

8

Network Essentials

Network Essentials

Network Essentials

پشتیبانی فقط با ماژول‌های پایه PoE سری IE3400 برای تأمین بودجه کلی 480 وات PoE

8

8

Network Essentials

Network Essentials

Network Essentials

IEM-3300-8P=

پشتیبانی با ماژول‌های پایه PoE سری IE3400 برای تأمین بودجه کلی 480 وات PoE

8

8

Network Essentials

Network Essentials

Network Essentials

IEM-3300-16P=

پشتیبانی از ماژول‌های پایه PoE سری IE3400 برای تأمین بودجه کلی 480 وات PoE

16

16

Network Essentials

Network Essentials

Network Essentials

IEM-3300-8S=

IEM-3300-8T=

8

Network Essentials

8

Network Essentials

Network Essentials

Network Essentials

IEM-3300-16T=

8

8

Network Essentials

Network Essentials

Network Essentials

Network Essentials

IEM-3300-6T2S=

16

16

Network Essentials

Network Essentials

Network Essentials

Network Essentials

IEM-3300-14T2S=

8

6

2

Network Essentials

Network Essentials

Network Essentials

IEM-3300-4MU=

16

14

2

Network Essentials

Network Essentials

Network Essentials

IEM-3300-4MU=

4

Network Essentials

Network Essentials

4

Network Essentials

IEM-3300-8S=
*ماژول‌های PoE تنها قابلیت اتصال به سوئیچ‌های پایه (Base Switch) دارای قابلیت PoE را دارند. ماژول‌های توسعه IE3300 همچنین می‌توانند به سوئیچ‌های پایه IE3400 متصل شوند. با این حال، این ترکیب مانع از پشتیبانی ویژگی‌های امنیتی پیشرفته مانند SGT/SGACL بر روی سوئیچ پایه IE3400 می‌شود.
**مجوز Network Advantage شامل تمامی قابلیت‌های Network Essentials می‌باشد.

جدول 4، مشخصات سخت‌افزاری سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 4.           مشخصات سخت‌افزاری IE3400

مشخصات سخت‌افزاری

Cisco IE-3400-8T2S-E/ - A

Cisco IE-3400-8P2S-E/ - A

بودجه توان PoE (PoE power budget)

غیرقابل اعمال (Not applicable)

480 وات1(شامل ماژول توسعه)

ذخیره‌سازی قابل جابجایی (Removable storage)

USB2,3، کارت حافظه SD2

USB2,3، کارت حافظه SD2

هشدارها (Alarms)

2 ورودی هشدار، 1 خروجی هشدار

2 ورودی هشدار، 1 خروجی هشدار

پورت‌های کنسول (Console ports)

1 پورت RS-232 (از طریق RJ-45)، 1 پورت USB Mini Type B

1 پورت RS-232 (از طریق RJ-45)، 1 پورت USB Mini Type B

ورودی‌های برق (Power inputs)

ورودی برق DC دوگانه (Dual DC power input)

ورودی برق DC دوگانه (Dual DC power input)
1برای دستیابی به بودجه توان (Power Budget) 480 وات، هنگام انتخاب منبع تغذیه (Power Supply) باید حداقل الزامات توان که در جدول 8 برای سوئیچ مشخص شده است، در نظر گرفته شود.
2درگاه USB و کارت حافظه SD به صورت اختیاری (Optional) ارائه می‌شوند و به طور پیش‌فرض همراه با سوئیچ ارسال نمی‌گردند.
3درگاه USB 2.0 برای بارگذاری تصاویر سیستم (System Images) و اعمال تنظیمات پیکربندی (Configurations)

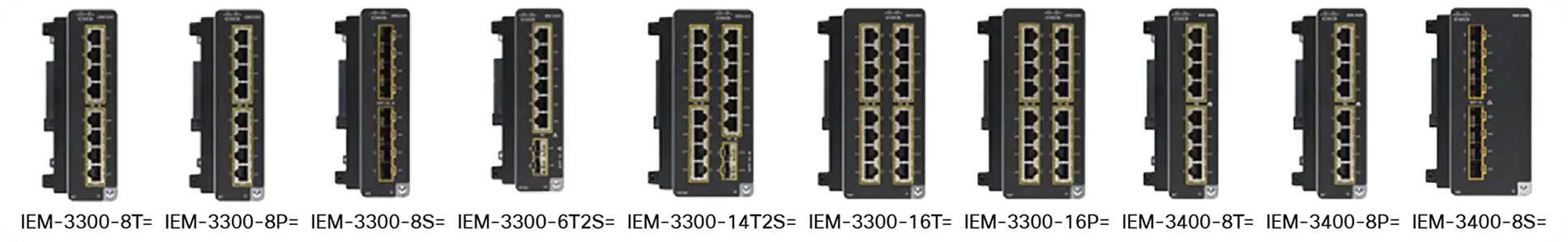

Expansion modules

شکل 2.

ماژول‌های توسعه (Expansion modules)

جدول 5، پیکربندی سخت‌افزاری ماژول‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 5.           پیکربندی سخت‌افزاری برای ماژول‌های سری Cisco Catalyst IE3300 و IE3400 Rugged

شناسه محصول (Product ID)

تعداد کل پورت‌ها در ماژول توسعه (Expansion Module)

مسی (Copper - RJ45)

تغذیه از طریق شبکه (PoE/PoE+)

درگاه فیبر نوری (SFP)

مسی (Copper - RJ45)

یک گیگابیت/2.5 گیگابیت (با پشتیبانی از استاندارد 802.3bt type 4 PoE)

تعداد کل پورت‌های سیستم (شامل ماژول توسعه)

IEM-3400-8T=

8

8

-

-

-

18

IEM-3400-8S=

8

-

-

8

-

18

IEM-3400-8P=

8

-

8

-

-

18

IEM-3300-8P=

8

-

8

-

-

18

IEM-3300-16P=

16

-

16

-

-

26

IEM-3300-8S=

8

-

-

8

-

18

IEM-3300-8T=

8

8

-

-

-

18

IEM-3300-16T=

16

16

-

-

-

26

IEM-3300-6T2S=

8

6

-

2

-

18

IEM-3300-14T2S=

16

14

-

2

-

26

IEM-3300-4MU=1

4

-

-

-

4

14
1لطفاً برای اطلاع از شرایط استفاده از استاندارد توان IEEE 802.3bt type 4، به راهنمای نصب سخت‌افزار (Hardware Installation Guide) مراجعه کنید.

جدول 6، پیکربندی فیزیکی سوئیچ‌ها و ماژول‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 6.           پیکربندی‌های فیزیکی IE3400

شناسه محصول (Product ID)

ابعاد (ارتفاع x عرض x عمق)

وزن

نحوه نصب (Mounting)

IE-3400-8T2S-E

6 اینچ x 3.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 9.1 سانتی‌متر x 13.5 سانتی‌متر

3.8 پوند
1.7 کیلوگرم

ریل DIN (DIN rail)

IE-3400-8T2S-A

6 اینچ x 3.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 9.1 سانتی‌متر x 13.5 سانتی‌متر

3.8 پوند
1.7 کیلوگرم

ریل DIN (DIN rail)

IE-3400-8P2S-E

6 اینچ x 4.4 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 11.2 سانتی‌متر x 13.5 سانتی‌متر

5.0 پوند
2.3 کیلوگرم

ریل DIN (DIN rail)

IE-3400-8P2S-A

6 اینچ x 4.4 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 11.2 سانتی‌متر x 13.5 سانتی‌متر

5.0 پوند
2.3 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-8T=

6 اینچ x 2.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 6.6 سانتی‌متر x 13.5 سانتی‌متر

2.0 پوند
0.9 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-8S=

6 اینچ x 2.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 6.6 سانتی‌متر x 13.5 سانتی‌متر

2.0 پوند
0.9 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-16T=

6 اینچ x 3.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 9.1 سانتی‌متر x 13.5 سانتی‌متر

2.7 پوند
1.2 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-6T2S=

6 اینچ x 2.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 6.6 سانتی‌متر x 13.5 سانتی‌متر

2.0 پوند
0.9 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-14T2S=

6 اینچ x 3.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 9.1 سانتی‌متر x 13.5 سانتی‌متر

2.7 پوند
1.2 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-8P=

6 اینچ x 2.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 6.6 سانتی‌متر x 13.5 سانتی‌متر

2.0 پوند
0.9 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-16P=

6 اینچ x 3.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 9.1 سانتی‌متر x 13.5 سانتی‌متر

2.7 پوند
1.2 کیلوگرم

ریل DIN (DIN rail)

IEM-3400-8T=

6 اینچ x 2.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 6.6 سانتی‌متر x 13.5 سانتی‌متر

2.0 پوند
0.9 کیلوگرم

ریل DIN (DIN rail)

IEM-3400-8S=

6 اینچ x 3.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 9.1 سانتی‌متر x 13.5 سانتی‌متر

3.6 پوند
1.6 کیلوگرم

ریل DIN (DIN rail)

IEM-3400-8P=

6 اینچ x 2.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 6.6 سانتی‌متر x 13.5 سانتی‌متر

2.0 پوند
0.9 کیلوگرم

ریل DIN (DIN rail)

IEM-3300-4MU=

6 اینچ x 3.6 اینچ x 5.3 اینچ
15.2 سانتی‌متر x 9.1 سانتی‌متر x 13.5 سانتی‌متر

3.0 پوند
1.4 کیلوگرم

ریل DIN (DIN rail)

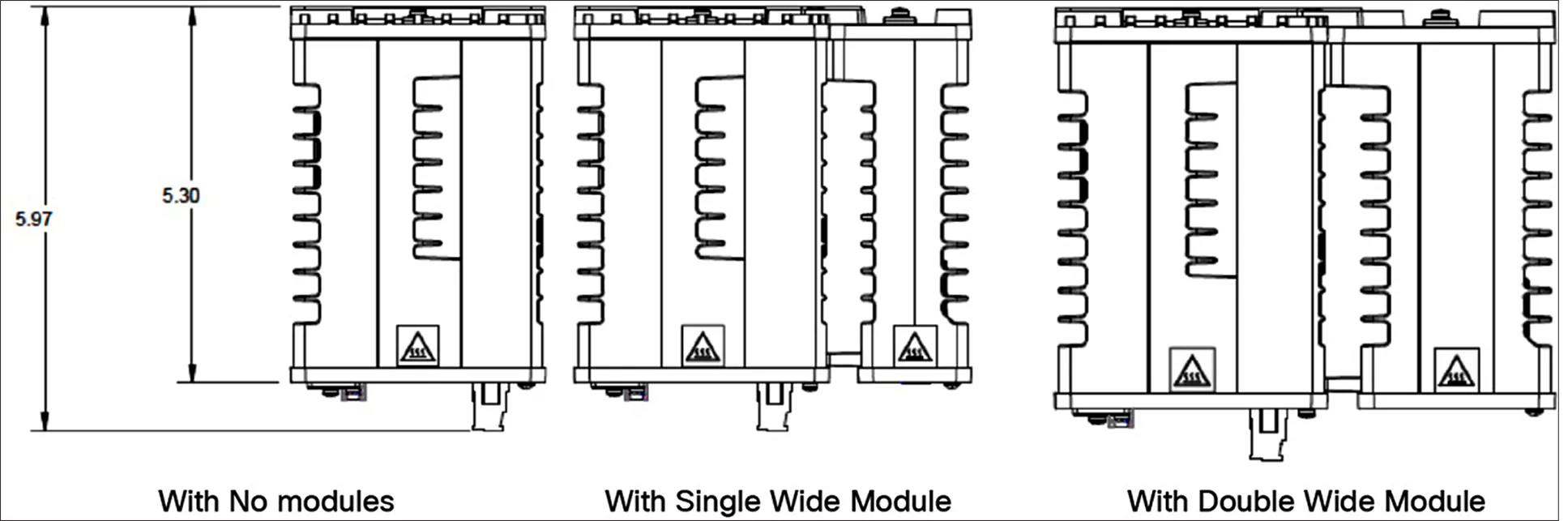

ابعاد سیستم (System dimensions)

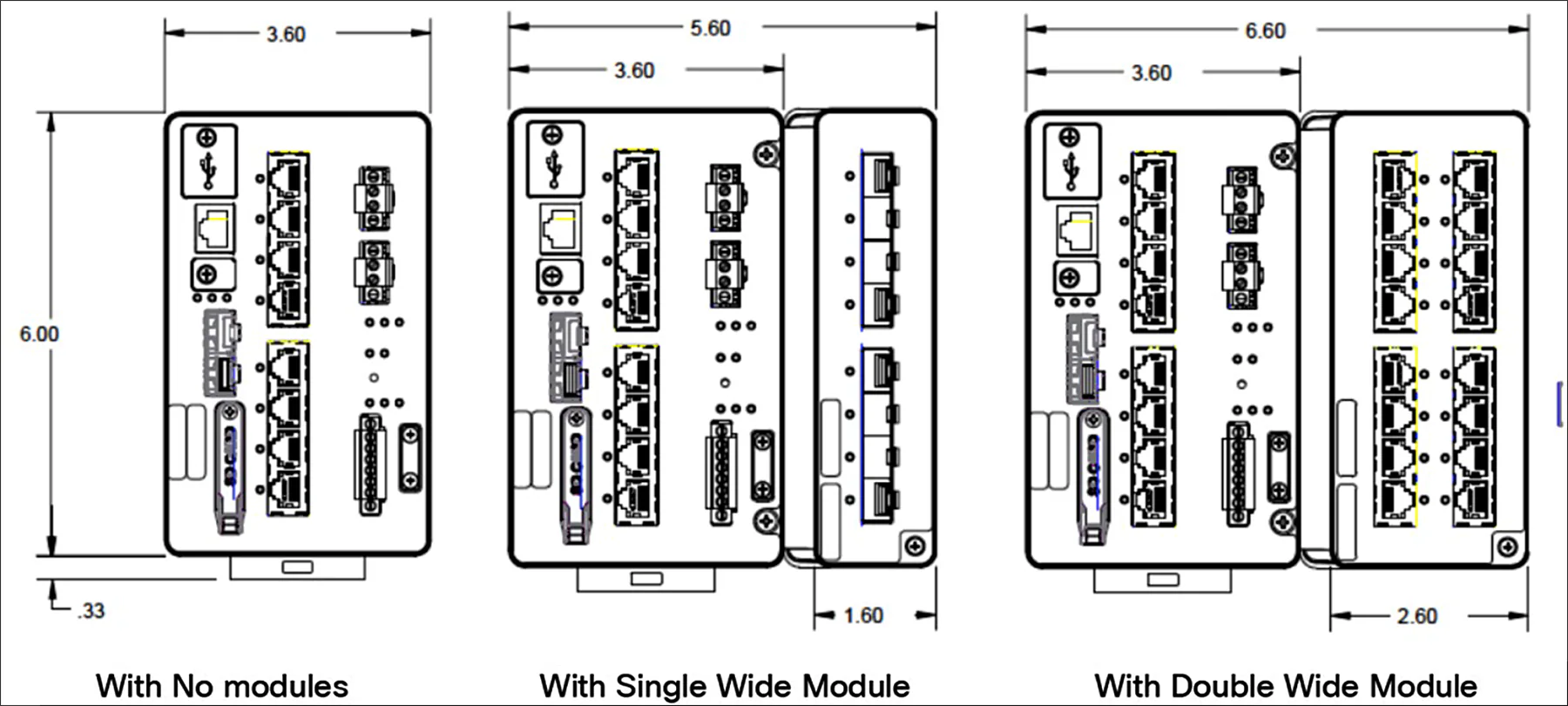

نمای روبرو (IE3400 Non-PoE)

Front view <IE3400 Non-PoE>

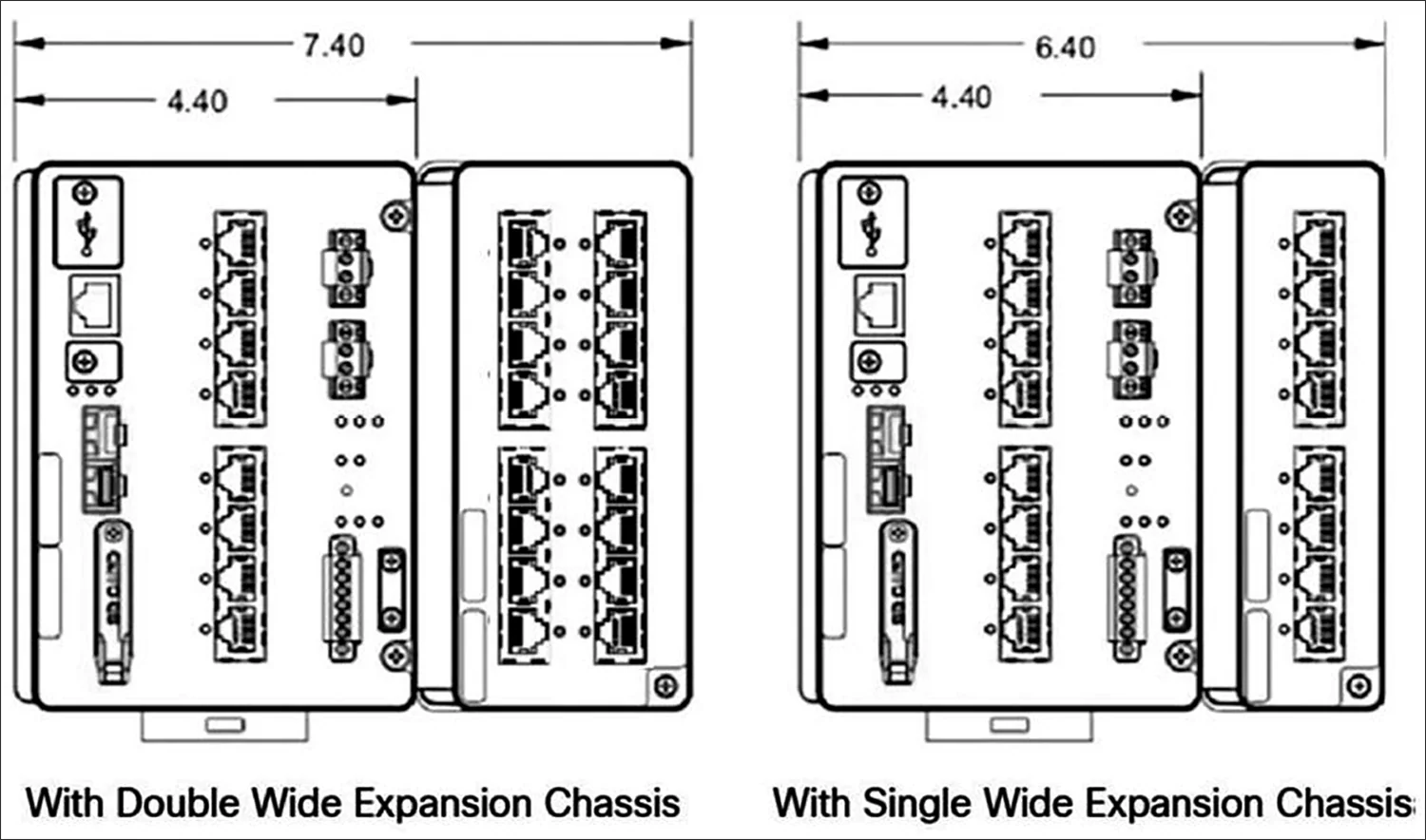

نمای جلوی (Front View) دستگاه IE3400 PoE

Front View <IE3400 PoE>

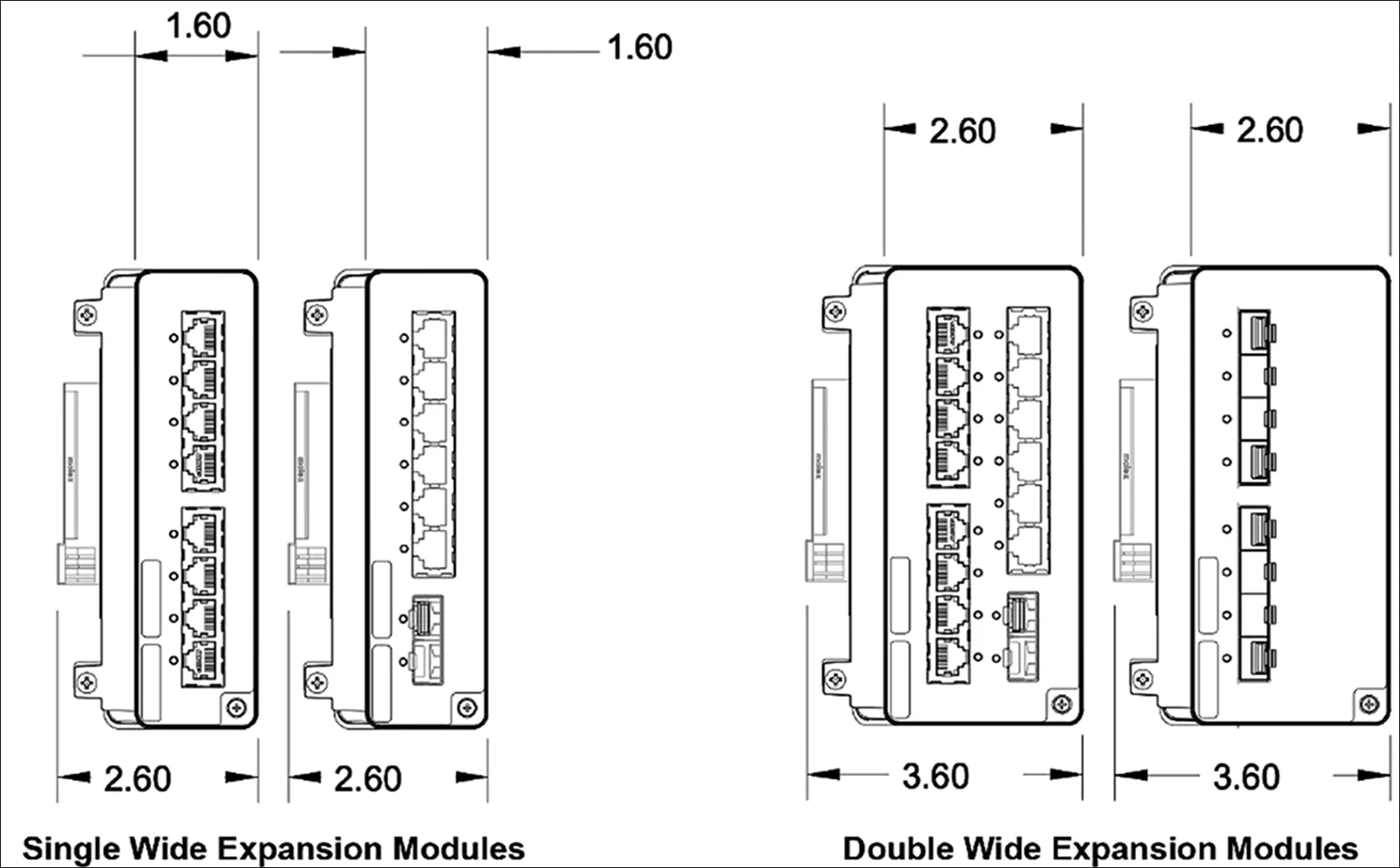

ابعاد ماژول – نمای روبرو

Module dimensions – Front View

ماژول‌های توسعه تک‌عرض (Single wide expansion modules)، عرض سیستم را به میزان 2 اینچ (تقریباً 5 سانتی‌متر) افزایش می‌دهند.

ماژول‌های توسعه با عرض دوبرابر (Double wide expansion modules)، عرض سیستم را به میزان 3 اینچ (حدود 7.6 سانتی‌متر) افزایش می‌دهند.

نمای بالا

Top view

جدول 7، ویژگی‌های عملکردی (Performance) و مقیاس‌پذیری (Scalability) سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 7.           ویژگی‌های عملکرد (Performance) و مقیاس‌پذیری (Scalability) در IE3400

ویژگی‌ها

Cisco IE-3400-8T2S-E/-A

Cisco IE-3400-8P2S-E/-A

نرخ ارسال (Forwarding rate)

نرخ خط (Line rate) برای تمامی پورت‌ها و اندازه‌های مختلف بسته (Packet size)

نرخ خط (Line rate) برای تمامی پورت‌ها و اندازه‌های مختلف بسته (Packet size)

تعداد صف‌ها (Number of queues)

8

8

آدرس‌های مک یونیکست (Unicast MAC addresses)

16 هزار (16K)

16 هزار (16K)

پروتکل مدیریت گروه اینترنت (IGMP multicast groups)

1 هزار (1K)

1 هزار (1K)

تعداد شبکه‌های محلی مجازی (VLANs)

256

256

مسیرهای غیرمستقیم IPv4 (IPv4 Indirect routes)1

3000

3000

مسیرهای غیرمستقیم IPv6 (IPv6 Indirect routes)1

512

512

نمونه‌های پروتکل درخت پوشا (STP instances)

128

128

ورودی‌های کنترل دسترسی (PACL/VACL/RACL)

3 هزار (3K)

3 هزار (3K)

حافظه رم (DRAM)

4 گیگابایت

4 گیگابایت

حافظه فلش قابل دسترس کاربر (Flash [User Accessible])

1.5 گیگابایت

1.5 گیگابایت

ظرفیت کارت حافظه اس‌دی (SD card capacity)2

4 گیگابایت، 16 گیگابایت

4 گیگابایت، 16 گیگابایت

فریم‌های جامبو (Jumbo Frames)3

8996 بایت

8996 بایت
1پشتیبانی شده با مدل‌های A SKUs یا E SKUs (به همراه لایسنس Network Advantage).
2کارت حافظه SD اختیاری است و به صورت پیش‌فرض همراه با سوئیچ عرضه نمی‌شود.
3در صورت استفاده از قابلیت‌های ERSPAN/DLR/PRP/HSR/SGT، اندازه فریم‌های جامبو (Jumbo Frames) به 2000 بایت محدود می‌شود.

جدول 8، مشخصات توان (Power Specifications) سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 8.           مشخصات توان (Power Specifications) دستگاه IE3400



Cisco IE-3400-8T2S-E/-A

Cisco IE-3400-8P2S-E/-A

محدوده ولتاژ ورودی (Input voltage range)

ولتاژ ورودی DC افزونه (Redundant DC input voltage): 9.6 تا 60 ولت DC

ولتاژ ورودی DC افزونه (Redundant DC input voltage): 9.6 تا 60 ولت DC

برای قابلیت PoE به 48 ولت DC و برای قابلیت PoE+ به 54 ولت DC نیاز است

جریان ورودی (Input current)

6.3 آمپر

10.6 آمپر

توان مصرفی (Power consumption)1

36 وات

47 وات
1میزان مصرف برق برای مدل‌های بدون پشتیبانی از PoE در ولتاژ 12 ولت و برای مدل‌های دارای پشتیبانی از PoE در ولتاژ 54 ولت اندازه‌گیری می‌شود. این میزان مصرف برق، شامل توان مصرفی PoE نمی‌شود.

جدول 9، مشخصات توان (Power Specifications) ماژول‌های توسعه پشتیبانی‌شده در سوئیچ‌های Cisco Catalyst IE3400 Rugged Series را نشان می‌دهد.

جدول 9.           میزان مصرف انرژی ماژول‌های توسعه (Expansion Modules) مدل IEM3300/IEM3400

شناسه محصول (Product ID)

مصرف برق (Power Consumption)1

IEM-3300-8T=

6 وات

IEM-3300-8S=

19 وات

IEM-3300-16T=

12 وات

IEM-3300-6T2S=

9 وات

IEM-3300-14T2S=

16 وات

IEM-3300-8P=

14 وات

IEM-3300-16P=

21 وات

IEM-3400-8T=

12 وات

IEM-3400-8S=

27 وات

IEM-3400-8P=

20 وات

IEM-3300-4MU=

20 وات
1میزان مصرف برق برای مدل‌های بدون پشتیبانی از PoE در ولتاژ 12 ولت و برای مدل‌های دارای پشتیبانی از PoE در ولتاژ 54 ولت اندازه‌گیری می‌شود. این میزان مصرف برق شامل توان مصرفی PoE نمی‌شود.

جدول 10، گزینه‌های منبع تغذیه (Power Supply) برای سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 10.       گزینه‌های منبع تغذیه (Power supply options)

شناسه محصول (Product ID)

توان (Wattage)

محدوده ولتاژ ورودی نامی (Rated nominal input operating range)

پشتیبانی از PoE/PoE+1

جزئیات بیشتر

PWR-IE50W-AC=

50 وات

AC 100-240V/1.25A 50-60Hz
یا
DC 125-250V/1.25A

خیر

اینجا کلیک کنید برای جزئیات بیشتر درباره این منابع تغذیه ریلی (DIN Rail power supplies)

PWR-IE50W-AC-IEC=

50 وات

AC 90-264V

خیر

PWR-IE50W-AC-L=2

50 وات

AC 100-240V/1.0A 50-60Hz

خیر

PWR-IE65W-PC-AC=

65 وات

AC 100-240V/1.4A 50-60Hz
یا
DC 125-250V/1.0A

بله

PWR-IE65W-PC-DC=

65 وات

DC 24-48VDC/4.5A

بله

PWR-IE170W-PC-AC=

170 وات

AC 100-240V/2.3A 50-60Hz
یا
DC 125-250V/2.1A

بله

PWR-IE170W-PC-DC=

170 وات

DC 12-54VDC/23A

بله

PWR-IE240W-PCAC-L=2

240 وات

AC 100-240V/2.5A 50-60Hz

بله

PWR-IE480W-PCAC-L=2

480 وات

AC 100-240V/5.0A 50-60Hz

بله
1مجموع توان مصرفی سوئیچ و پورت‌های PoE باید در محدوده توان خروجی منبع تغذیه (Power Supply) باقی بماند.
2این منابع تغذیه (Power Supplies) برای شبکه‌های هوشمند (Smart Grid) و محیط‌های پرخطر (Hazardous Locations) گواهی‌نامه ندارند. این منابع تغذیه دارای استاندارد حفاظتی IP20 هستند.

جداول 11 و 12، ویژگی‌های نرم‌افزاری پشتیبانی‌شده برای سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را مشخص می‌کنند.

جدول 11.       ویژگی‌های کلیدی نرم‌افزاری پشتیبانی‌شده (مجوز Network Essentials)

لایسنس Network Essentials (دائمی/Perpetual)

ویژگی‌ها

سوئیچینگ لایه 2 (Layer 2 switching)

استانداردهای IEEE 802.1Q, 802.1w, 802.1ab, 802.1s, 802.3adاستانداردها شامل: NTP، UDLD، CDP، LLDP، فیلتر MAC آدرس‌های یونیکست (Unicast MAC filter)، PAgP، LACP، VTPv2، VTPv3، EtherChannel، تونل‌زنی Q-in-Q، وی‌لن صوتی (Voice VLAN)، PVST+، MSTP، RSTP، Q-in-Q انتخابی (Selective Q-in-Q) و تونل‌زنی لایه 2 (Layer 2 Tunneling)

مالتی‌کست (Multicast)

پشتیبانی از IGMP snooping نسخه‌های 1، 2 و 3، فیلترینگ IGMP و IGMP querier

مدیریت (Management)

رابط کاربری تحت وب (WebUI)، MIB، SmartPort، SNMP، syslog، سرور DHCP، نشست‌های SPAN، RSPAN، FSPAN، FRSPAN، راه‌اندازی سریع (Express setup) و Delayless IPDT

امنیت (Security)

امنیت پورت (Port security)، 802.1x، نظارت بر پروتکل پیکربندی پویای میزبان (DHCP snooping)، بازرسی پویای ARP (Dynamic ARP inspection)، محافظت از منبع IP (IP source guard)، وی‌لن مهمان (Guest VLAN)، دور زدن احراز هویت MAC (MAC authentication bypass)، احراز هویت چند دامنه‌ای 802.1x، کنترل طوفان (Storm control) برای ترافیک‌های یونیکست، مالتی‌کست و برودکست، SCP، SSH، SNMPv3، TACACS+، کلاینت/سرور RADIUS، اعلان آدرس MAC، محافظت از BPDU (BPDU guard)، لیست‌های دسترسی (PACL/RACL/VACL)، شناسه منحصر‌به‌فرد امن دستگاه (SUDI 2099)، جریان شبکه منعطف کامل (Full Flexible NetFlow)، MACsec-128 و استاندارد FIPS 140-2

کیفیت خدمات (QoS)

پلیسینگ ورودی (Ingress policing)، محدودیت نرخ (Rate limit)، صف‌بندی/شکل‌دهی خروجی (Egress queuing/shaping) و QoS خودکار (Auto QoS)

پروتکل IPv6

پشتیبانی از میزبان IPv6، SNMP بر بستر IPv6، HTTP/HTTPS بر بستر IPv6، Syslog بر بستر IPv6، منبع رله DHCPv6، پرس‌وجوی انبوه اجاره DHCPv6 (RFC 5460)، پیکربندی خودکار بدون وضعیت (Stateless Auto Config)، SCP/SSH، Radius، TACACS+، NTP بر بستر IPv6، پروتکل BGPv6 با آگاهی از VRF، انقضای کش ND در IPv6، پشتیبانی IPv6 برای TFTP، انتقال DNS در IPv6، کیفیت خدمات IPv6، محافظت RA در IPv6 FHS و محافظت DHCPv6 در IPv6 FHS

مسیریابی لایه 3 (Layer 3 routing)

مسیریابی بین وی‌لن‌ها (Inter-VLAN routing) و مسیریابی ایستا (Static routing)

اترنت صنعتی (Industrial Ethernet)

پروتکل‌های CIP Ethernet/IP، استاندارد IEEE 1588 PTP v2 (حالت پیش‌فرض و توان)3افزونگی (Redundancy)

حلقه پروتکل اترنت تاب‌آور (REP)، پروتکل چند حلقه‌ای PROFINET (MRP)، REP Negotiated، REP سریع، کشف خودکار REP، پشتیبانی از REP ZTP، پروتکل افزونگی موازی (PRP)، PTP بر بستر PRP، افزونگی یکپارچه با دسترس‌پذیری بالا (HSR-SAN)، حلقه سطح دستگاه (DLR) و HSR-PRP Dual Redbox

ابزارهای کاربردی (Utility)

اعلام قطع برق (Dying gasp)، طبقه‌بندی پروتکل SCADA شامل پیام‌رسانی GOOSE و MODBUS TCP/IP

اتوماسیون (Automation)

پروتکل‌های YANG، NETCONF و RESTCONF

مدیریت صنعتی (Industrial Management)

سوئیچینگ لایه 2 با ترجمه آدرس شبکه سوئیچ 1:1 (L2NAT)

پلتفرم IOx1

کانتینر (Native Docker)، Cyber Vision و دسترسی امن به تجهیزات (Secure Equipment Access)

کانتینر (Native Docker)، سایبر ویژن (Cyber Vision)، دسترسی امن به تجهیزات (Secure Equipment Access)
1پشتیبانی شده در پورت‌های آپلینک (Uplink ports).
2پروتکل افزونگی موازی (Parallel Redundancy Protocol یا PRP) تنها بر روی پورت‌های منتخب (Gig1/1 تا Gig1/4) در سوئیچ‌های پایه سری IE3400 در دسترس است. این دستگاه از یک نمونه (Instance) واحد از PRP پشتیبانی می‌کند.
3ماژول توسعه IEM-3300-4MU از پروتکل زمان‌بندی دقیق (PTP) پشتیبانی نمی‌کند.

جدول 12.       ویژگی‌های کلیدی نرم‌افزاری پشتیبانی‌شده (مجوز Network Advantage)*

لایسنس Network Advantage (دائمی/Perpetual)

ویژگی‌ها

پروتکل‌های مسیریابی IP

پروتکل‌های OSPF (نسخه‌های IPv4 و IPv6)، BGP (نسخه‌های v4 و v6)، ISIS (نسخه‌های v4 و v6)، RIP (نسخه‌های v1 و v2)، EIGRP (نسخه‌های v4 و v6)، مسیریابی مبتنی بر سیاست (PBR)، VRRP (نسخه‌های v4 و v6)، HSRP (نسخه‌های v4 و v6) و حالت BFD Echo برای OSPFv3

مجازی‌سازی (Virtualization)

قابلیت‌های Vrf-lite و VRF-Aware SGT

امنیت

استاندارد MACsec-256، قابلیت‌های SGT/SGACL و Cisco TrustSec1,مالتی‌کست IP (IP Multicast)

پروتکل‌های PIM sparse mode (PIM-SM)، PIM dense mode (PIM-DM)، MSDP، مسیریابی مالتی‌کست BSR (نسخه‌های IPv4/IPv6)، قابلیت Auto RP (نسخه IPv4) و Embedded RP (نسخه IPv6)

حالت پراکنده PIM (PIM-SM)، حالت متراکم PIM (PIM-DM)، پروتکل MSDP، مسیریابی مالتی‌کست BSR (IPv4/IPv6)، قابلیت Auto RP (IPv4) و Embedded RP (IPv6)
*مجوز Network Advantage شامل تمامی قابلیت‌های Network Essentials می‌باشد.
1قابلیت SGT/SGACL در سوئیچ‌های پایه سری IE3400 و تنها بر روی ماژول‌های توسعه IEM-3400 پشتیبانی می‌شود.

جدول 13 جزئیات مربوط به مجوزهای Cisco Catalyst Center Essentials و Cisco Catalyst Center Advantage برای سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 13.       لایسنس‌های Cisco Catalyst Center Essentials و Cisco Catalyst Center Advantage برای سوئیچ Cisco IE3400

ویژگی

Cisco Catalyst Center Essentials

Cisco Catalyst Center Advantage

مدیریت المان (Element Management)

کشف (Discovery)، توپولوژی، موجودی (Inventory)، مدیریت ایمیج نرم‌افزار، حسابرسی تغییرات پیکربندی (Config Change Audit)

بله

بله

تضمین عملکرد پایه (Basic Assurance)

داشبورد سلامت - شبکه، پایش کلاینت؛ پایش سلامت سوئیچ و کلاینت‌های کابلی

بله

بله

تضمین عملکرد و تحلیل (Assurance and Analytics)

انطباق (Compliance)، گزارش‌های سفارشی، Device 360 و Client 360 - نمایش اتصال دستگاه و کلاینت برای عیب‌یابی دقیق

خیر

بله

اتوماسیون پایه (Basic Automation)

اپلیکیشن Cisco Network Plug-and-Play

بله

بله

مدیریت المان (Element Management)

پچ/SMU

خیر

بله

دسترسی نرم‌افزار-محور (Software-defined Access)

گره توسعه‌یافته (Extended Node)، گردش کار حلقه REP برای گره‌های توسعه‌یافته

بله

بله

دسترسی نرم‌افزار-محور (Software-defined Access)

اتوماسیون و تضمین عملکرد مبتنی بر سیاست برای کلاینت‌های کابلی؛ سوئیچ IE3400 می‌تواند به عنوان یک گره توسعه‌یافته سیاست SD-Access در گردش کار حلقه REP عمل کند

خیر

بله

مجوزهای Cisco Catalyst Center برای سوئیچ‌های Industrial Ethernet به صورت افزودنی (add-on) یا اختیاری بوده و اجباری نیستند؛ این مجوزها باید به صورت جداگانه خریداری شوند. این موارد شامل ویژگی‌های سطح شبکه (Network Tier) نمی‌شوند. داشتن مجوز Network Advantage بر روی سوئیچ، برای استفاده از مجوز Catalyst Center Advantage الزامی است.

جدول 14، مشخصات انطباق (Compliance Specifications) برای سوئیچ‌های Cisco Catalyst IE3400 Rugged Series را نشان می‌دهد.

جدول 14.       مشخصات انطباق (Compliance specifications)1

مشخصات فنی

سیستم کنترل اتوماسیون صنعتی (Industrial Automation Control System)

استاندارد IEC 62443-4-1

استاندارد IEC 62443-4-2

انتشار الکترومغناطیسی (Electromagnetic emissions)

استاندارد FCC 47 CFR Part 15 subpart B Class A

استاندارد EN 55032/CISPR 32 Class A

استاندارد VCCI Class A

استاندارد AS/NZS CISPR 32 Class A

استاندارد CISPR 11 Class A

استاندارد ICES 003 Class A

استاندارد CNS 13438 Class A

استاندارد KN 32 Class A

استاندارد EN 300 386

ایمنی الکترومغناطیسی (Electromagnetic immunity)

استاندارد CISPR 24 / CISPR 35

استاندارد EN55024 / EN55035

استاندارد KN 35

استاندارد EN 61000-4-2 تخلیه الکترواستاتیک (هوا 15 کیلوولت، تماس 8 کیلوولت)

استاندارد EN 61000-4-3 فرکانس رادیویی تابشی (10 ولت بر متر UTP، 20 ولت بر متر STP)

استاندارد EN 61000-4-4 گذراهای سریع الکترومغناطیسی (4 کیلوولت)

استاندارد EN 61000-4-5 نوسان برق (2 کیلوولت/1 کیلوولت برق، 4 کیلوولت STP)

استاندارد EN 61000-4-6 فرکانس رادیویی هدایتی (10 ولت RMS برای UTP)

استاندارد EN 61000-4-8 میدان مغناطیسی با فرکانس توان (1000 آمپر بر متر)

استاندارد EN 61000-4-10 میدان مغناطیسی نوسانی میرا (100 آمپر بر متر)

استاندارد EN 61000-4-16 اختلالات مد مشترک هدایتی (30 ولت مداوم / 300 ولت، 1 ثانیه)

استاندارد EN 61000-4-17 ایمنی در برابر ریپل برق DC (10 درصد)

استاندارد EN 61000-4-18 موج نوسانی میرا (2.5 کیلوولت، 1 مگاهرتز)

استاندارد EN-61000-4-29 افت و قطعی ولتاژ DC

استانداردهای صنعتی

استاندارد EN 61000-6-2 ایمنی صنعتی

استاندارد EN 61000-6-4 انتشار صنعتی

استاندارد EN 61000-6-1 ایمنی صنعتی سبک

استاندارد EN 61326-1 تجهیزات اندازه‌گیری، کنترل و آزمایشگاهی

استاندارد EN61131-2 (سازگاری الکترومغناطیسی - انتشار و ایمنی)

استاندارد IEEE 1613 شبکه ارتباطی نیروگاه‌های برق

استاندارد EN/IEC 61850-3 شبکه ارتباطی پست‌های برق

استاندارد ODVA Industrial EtherNet/IP

استاندارد NEMA TS 2-2016

استاندارد AREMA C & S بخش 11 و 19

استاندارد حفاظتی IP30

استاندارد دریایی (Marine I)

گواهینامه DNV مطابق با دستورالعمل کلاس DNV-CG-0339

استانداردهای تکمیلی:

استاندارد IEC 60945 و IACS UR E10

استاندارد دریایی DNV GL برای کشتی‌ها؛ شناورهای تندرو و سبک

استانداردها و گواهینامه‌های ایمنی

تجهیزات فناوری اطلاعات:

استاندارد UL/CSA 60950-1 و IEC 60950-1 CB با تمامی انحرافات کشوری

استاندارد UL/CSA 62368-1 و IEC 62368-1 CB با تمامی انحرافات کشوری

کف صنعتی (تجهیزات کنترل):

استاندارد UL/CSA 61010-2-201

گزارش و گواهینامه CB مطابق با IEC/EN 61010-2-201

مکان‌های خطرناک:

استاندارد UL121201 (کلاس 1، بخش 2، گروه‌های A تا D)

استاندارد CSA 213 (کلاس 1، بخش 2، گروه‌های A تا D)

استاندارد UL/CSA 60079-0, -15 (کلاس 1، منطقه 2، Gc/IIC)

گزارش تست IEC 60079-0, -15 IECEx (کلاس 1، منطقه 2، Gc/IIC)

گواهینامه EN 60079-0, -15 ATEX (کلاس 1، منطقه 2، Gc/IIC) نیازمند محفظه کابینت

محیط عملیاتی

دمای عملیاتی:

40- درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد (محفظه دارای تهویه 40 LFM)

40- درجه سانتی‌گراد تا 60+ درجه سانتی‌گراد (محفظه مهر و موم شده)

40- درجه سانتی‌گراد تا 75+ درجه سانتی‌گراد (محفظه دارای فن یا دمنده با حداقل 200 LFM)

85+ درجه سانتی‌گراد (تست شده به مدت 16 ساعت)

ارتفاع: تا 4572 متر (15000 فوت)

محیط نگهداری

دما: 40- درجه سانتی‌گراد تا 85+ درجه سانتی‌گراد

ارتفاع: 4572 متر (15000 فوت)

استاندارد IEC 60068-2-14

رطوبت

رطوبت نسبی 5٪ تا 95٪ بدون میعان

استاندارد IEC 60068-2-78

استاندارد IEC 60068-2-30

شوک و لرزش

استاندارد IEC 60068-2-27 (شوک عملیاتی، 50G، 3 میلی‌ثانیه، نیم‌سینوسی)

استاندارد IEC 60068-2-27 (شوک غیرعملیاتی، 65 تا 80G، 9 میلی‌ثانیه، ذوزنقه‌ای)

استاندارد IEC 60068-2-6 (لرزش سینوسی، 5 هرتز تا 150 هرتز)

خوردگی

استاندارد IEC 60068-2-52 (مه نمکی)

استاندارد IEC 60068-2-60 (گاز ترکیبی در جریان)

راه‌آهن

استاندارد EN50125-1: 2014

استاندارد EN50125-3: 2003

استاندارد EN50121-4 راه‌آهن – تجهیزات سیگنالینگ و مخابرات

استاندارد EN50121-3-2 / EN50155 (سازگاری الکترومغناطیسی)

گارانتی

گارانتی سخت‌افزاری محدود پنج‌ساله برای تمامی شناسه‌های محصول IE3400 و تمامی منابع تغذیه اترنت صنعتی (IE). اطلاعات بیشتر را در بخش گارانتی مطالعه کنید
1برای کسب اطلاعات دقیق‌تر در مورد توان مصرفی و رتبه‌بندی حرارتی (Thermal Ratings) تایید شده از نظر ایمنی، به راهنمای نصب سخت‌افزار (Hardware Installation Guide) مراجعه کنید.

جدول 15، میانگین زمان بین خرابی‌ها (MTBF) برای سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 15.       اطلاعات میانگین زمان بین خرابی‌ها (MTBF) (طبق استاندارد Telcordia Issue 3)

شناسه محصول (Product ID)

میانگین زمان بین خرابی‌ها (MTBF) (ساعت)

IE-3400-8T2S-E

549,808

IE-3400-8T2S-A

549,808

IE-3400-8P2S-E

401,313

IE-3400-8P2S-A

401,313

IEM-3300-8T=

3,041,040

IEM-3300-8S=

6,810,960

IEM-3300-16T=

1,594,210

IEM-3300-6T2S=

3,729,130

IEM-3300-14T2S=

1,865,300

IEM-3400-8T=

3,385,166

IEM-3300-8P=

2,931,233

IEM-3300-16P=

1,043,520

IEM-3400-8S=

5,572,640

IEM-3400-8P=

1,802,010

IEM-3300-4MU=

1,272,430*
*اعداد ارائه‌شده، مقادیر پیش‌بینی‌شده برای میانگین زمان بین خرابی‌ها (MTBF) هستند که مطابق با استاندارد Telcordia Issue 4 اندازه‌گیری شده‌اند. این اعداد ممکن است بسته به شرایط در دسترس بودن (Availability) تغییر کنند.

جدول 16 اطلاعات مربوط به مدیریت و استانداردهای سوئیچ‌های سری Cisco Catalyst IE3400 Rugged را نشان می‌دهد.

جدول 16.       مدیریت و استانداردها (Management and standards)

توضیحات

مشخصات فنی

استانداردهای IEEE

استاندارد IEEE 802.1D برای پل‌های MAC و پروتکل درخت پوشا (STP)

استاندارد IEEE 802.1p برای اولویت‌بندی کلاس سرویس لایه 2 (COS)

استاندارد IEEE 802.1q برای شبکه‌های محلی مجازی (VLAN)

استاندارد IEEE 802.1s برای پروتکل درخت پوشای چندگانه (MSTP)

استاندارد IEEE 802.1w برای پروتکل درخت پوشای سریع (RSTP)

استاندارد IEEE 802.1x برای احراز هویت دسترسی به پورت (Port Access Authentication)

استاندارد IEEE 802.1AB برای پروتکل کشف لایه لینک (LLDP)

استاندارد IEEE 802.3ad برای تجمیع لینک (LACP)

استاندارد IEEE 1588v2 برای پروتکل زمان دقیق (PTP)

استاندارد IEEE 802.3ah فقط برای فیبرهای تک‌حالته و چندحالته (SMF/MMF)

استاندارد IEEE 802.3x برای ارتباط دوطرفه کامل (Full Duplex) در 10BASE-T

مشخصات استاندارد IEEE 802.3 10BASE-T

مشخصات استاندارد IEEE 802.3u 100BASE-TX

مشخصات استاندارد IEEE 802.3ab 1000BASE-T

مشخصات استاندارد IEEE 802.3z 1000BASE-X

استاندارد IEEE 802.3af برای تغذیه از طریق اترنت (PoE)

استاندارد IEEE 802.3at برای تغذیه از طریق اترنت پلاس (PoE+)

انطباق با RFC

RFC 768: پروتکل دیتاگرام کاربر (UDP)

RFC 783: پروتکل انتقال فایل ساده (TFTP)

RFC 791: پروتکل نسخه 4 اینترنت (IPv4)

RFC 792: پروتکل پیام کنترل اینترنت (ICMP)

RFC 793: پروتکل کنترل انتقال (TCP)

RFC 826: پروتکل تفکیک آدرس (ARP)

RFC 854: پروتکل تلنت (Telnet)

RFC 959: پروتکل انتقال فایل (FTP)

RFC 1157: پروتکل مدیریت شبکه ساده نسخه 1 (SNMPv1)

RFC 1901, 1902-1907: پروتکل مدیریت شبکه ساده نسخه 2 (SNMPv2)

RFC 2273-2275: پروتکل مدیریت شبکه ساده نسخه 3 (SNMPv3)

RFC 2571: مدیریت شبکه با SNMP

RFC 1166: آدرس‌های پروتکل اینترنت (IP Addresses)

RFC 1256: کشف روتر توسط ICMP

RFC 1305: پروتکل زمان شبکه (NTP)

RFC 951: پروتکل بوت‌استرپ (BootP)

RFC 1492: پروتکل دسترسی به سرورهای احراز هویت (TACACS+)

RFC 1493: اشیاء پایگاه اطلاعات مدیریت پل (Bridge MIB)

RFC 1534: تعامل‌پذیری DHCP و BOOTP

RFC 1542: پروتکل بوت‌استرپ (Bootstrap Protocol)

RFC 1643: پایگاه اطلاعات مدیریت رابط اترنت (Ethernet Interface MIB)

RFC 1757: نظارت از راه دور شبکه (RMON)

RFC 2068: پروتکل انتقال ابرمتن (HTTP)

RFC 2131, 2132: پروتکل پیکربندی پویای میزبان (DHCP)

RFC 2236: پروتکل مدیریت گروه اینترنت نسخه 2 (IGMP v2)

RFC 3376: پروتکل مدیریت گروه اینترنت نسخه 3 (IGMP v3)

RFC 2474: اولویت‌بندی سرویس‌های متمایز (DiffServ)

RFC 3046: گزینه اطلاعات عامل رله DHCP

RFC 3580: استاندارد 802.1x برای RADIUS

RFC 4250-4252: پروتکل پوسته امن (SSH)

RFC 5460: پرس‌وجوی انبوه اجاره DHCPv6

اشیاء پایگاه اطلاعات مدیریت SNMP (SNMP MIB objects)

802.1X MIB

CISCO-DHCP-SNOOPING-MIB

CISCO-UDLDP-MIB

CISCO-ENVMON-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-PAE-MIB

Cisco-Port-QoS-MIB

CISCO-ERR-DISABLE-MIB

CISCO- PROCESS-MIB

LLDP-MIB

CiscoMACNotification-MIB

CISCO-CONFIG-COPY-MIB

LLDP-MED-MIB

Bridge-MIB

CISCO-CAR-MIB

CISCO-LAG-MIB

CISCO-SYSLOG-MIB

CISCO-FTP-CLIENT-MIB

CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB

CISCO-VLAN-MEMBERSHIP-MIB

Cisco-REP-MIB

CISCO-PORT-STORM-CONTROL-MIB

CISCO-CDP-MIB

CISCO-IP-STAT-MIB

CISCO-LICENSE-MGMT-MIB

CISCO-STP-EXTN-MIB

CISCO-VTP-MIB

IEEE8023-LAG-MIB

SMON-MIB

CISCO-ACCESS-ENVMON-MIB

CISCO-CALLHOME-MIB

CISCO-CONFIG-MAN-MIB

CISCO-FLASH-MIB

CISCO-ENTITY-SENSOR-MIB

IP-MIB

CISCO-PAGP-MIB

CISCO-IF-EXTENSION-MIB

CISCO-IMAGE-MIB

CISCO-MEMORY-POOL-MIB

CISCO-PING-MIB

SNMP-TARGET-EXT-MIB

IF_MIB

ENTITY-MIB

LLDP-EXT-PNO-MIB

NOTIFICATION-LOG-MIB

OLD-CISCO-CPU-MIB

ETHERLIKE-MIB

OLD-CISCO-SYSTEM-MIB

OLD-CISCO-MEMORY-MIB

RMON-MIB

SNMP-COMMUNITY-MIB

SNMP-FRAMEWORK-MIB

SNMP-PROXY-MIB

SNMP-MPD-MIB

SNMP-NOTIFICATION-MIB

SNMP-TARGET-MIB

SNMP-USM-MIB

CISCO-DATACOLLECTION-MIB

CISCO-CABLE-DIAG-MIB

CISCO-PORT-SECURITY-MIB

BULK_FILE_MIB

NAC-NAD-MIB

CISCO-ENTITY-ALARM-MIB

SNMP-VIEW-BASED-ACM-MIB

CISCO-MAC-AUTH-BYPASS-MIB

CISCO-AUTH-FRAMEWORK-MIB

CISCO-BRIDGE-Ext-MIB

SNMPv2-MIB

CISCO-ENTITY-VENDORTYPE-OID-MIB

CISCO-PRODUCTS-MIB

IP-FORWARD-MIB

BGP-CISCO-BGP-MIBv2

جدول 17 اطلاعات مربوط به ماژول‌های SFP پشتیبانی‌شده برای سوئیچ‌های Cisco Catalyst IE3400 Rugged Series و ماژول‌های IEM3400 را نشان می‌دهد.

جدول 17.       پشتیبانی از SFP

شناسه محصول (Product ID)

مشخصات فنی (Specifications)

نوع SFP

محدوده دمایی (Temperature range)1

حداکثر مسافت (Maximum distance)

نوع کابل (Cable type)

پشتیبانی از DOM

GLC-FE-100FX-RGD=

100BASE-FX

اترنت سریع (FE)

صنعتی (IND)

2 کیلومتر

فیبر چندحالته (Multimode fiber - MMF)

خیر

GLC-FE-100LX-RGD=

100BASE-LX10

اترنت سریع (FE)

صنعتی (IND)

10 کیلومتر

فیبر تک‌حالته (Single-Mode Fiber - SMF)

خیر

GLC-FE-100FX=

100BASE-FX

اترنت سریع (FE)

تجاری (COM)

2 کیلومتر

فیبر چندحالته (MMF)

خیر

GLC-FE-100LX=

100BASE-LX10

اترنت سریع (FE)

تجاری (COM)

10 کیلومتر

فیبر تک‌حالته (SMF)

خیر

GLC-FE-100EX=

100BASE-EX

اترنت سریع (FE)

تجاری (COM)

40 کیلومتر

فیبر تک‌حالته (SMF)

خیر

GLC-FE-100ZX=

100BASE-ZX

اترنت سریع (FE)

تجاری (COM)

80 کیلومتر

فیبر تک‌حالته (SMF)

خیر

GLC-FE-100BX-U=

100BASE-BX10

اترنت سریع (FE)

تجاری (COM)

10 کیلومتر

فیبر تک‌حالته (SMF)

خیر

GLC-FE-100BX-D=

100BASE-BX10

اترنت سریع (FE)

تجاری (COM)

10 کیلومتر

فیبر تک‌حالته (SMF)

خیر

GLC-SX-MM-RGD=

1000BASE-SX

اترنت گیگابیتی (GE)

صنعتی (IND)

220 تا 550 متر

فیبر چندحالته (MMF)

بله

GLC-LX-SM-RGD=

1000BASE-LX/LH

اترنت گیگابیتی (GE)

صنعتی (IND)

550 متر / 10 کیلومتر

MMF/SMF

بله

GLC-ZX-SM-RGD=

1000BASE-ZX

اترنت گیگابیتی (GE)

صنعتی (IND)

70 کیلومتر

فیبر تک‌حالته (SMF)

بله

SFP-GE-S=

1000BASE-SX

اترنت گیگابیتی (GE)

خارجی (EXT)

220 تا 550 متر

فیبر چندحالته (MMF)

بله

SFP-GE-L=

1000BASE-LX/LH

اترنت گیگابیتی (GE)

خارجی (EXT)

550 متر / 10 کیلومتر

MMF/SMF

بله

SFP-GE-Z=

1000BASE-ZX

اترنت گیگابیتی (GE)

خارجی (EXT)

70 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-BX-U=

1000BASE-BX10

اترنت گیگابیتی (GE)

تجاری (COM)

10 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-BX-D=

1000BASE-BX10

اترنت گیگابیتی (GE)

تجاری (COM)

10 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-SX-MM=

1000BASE-SX

اترنت گیگابیتی (GE)

تجاری (COM)

220 تا 550 متر

فیبر چندحالته (MMF)

بله

GLC-LH-SM=

1000BASE-LX/LH

اترنت گیگابیتی (GE)

تجاری (COM)

550 متر / 10 کیلومتر

MMF/SMF

بله

GLC-ZX-SM=

1000BASE-ZX

اترنت گیگابیتی (GE)

تجاری (COM)

70 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-EX-SMD=

1000BASE-EX

اترنت گیگابیتی (GE)

تجاری (COM)

40 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-TE=

1000BASE-T

اترنت گیگابیتی (GE)

خارجی (EXT)

100 متر

Cat5e

خیر

GLC-BX40-U-I=

1000BASE-BX40

اترنت گیگابیتی (GE)

صنعتی (IND)

40 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-BX40-D-I=

1000BASE-BX40

اترنت گیگابیتی (GE)

صنعتی (IND)

40 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-BX40-DA-I=

1000BASE-BX40

اترنت گیگابیتی (GE)

صنعتی (IND)

40 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-BX80-U-I=

1000BASE-BX80

اترنت گیگابیتی (GE)

صنعتی (IND)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-BX80-D-I=

1000BASE-BX80

اترنت گیگابیتی (GE)

صنعتی (IND)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-SX-MMD=

1000BASE-SX

اترنت گیگابیتی (GE)

خارجی (EXT)

550 متر

فیبر چندحالته (MMF)

بله

GLC-LH-SMD=

1000BASE-LX/LH

اترنت گیگابیتی (GE)

خارجی (EXT)

550 متر / 10 کیلومتر

MMF/SMF

بله

GLC-ZX-SMD=

1000BASE-ZX

اترنت گیگابیتی (GE)

خارجی (EXT)

70 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-T-RGD=

1000BASE-T

اترنت گیگابیتی (GE)

صنعتی (IND)

100 متر

مسی (Copper)

غیرقابل اعمال (NA)

GLC-BX-U-I=

1000BASE-BX

اترنت گیگابیتی (GE)

صنعتی (IND)

10 کیلومتر

فیبر تک‌حالته (SMF)

بله

GLC-BX-D-I=

1000BASE-BX

اترنت گیگابیتی (GE)

صنعتی (IND)

10 کیلومتر

فیبر تک‌حالته (SMF)

بله

CWDM-SFP-1470=

1000BASE-CWDM

10 گیگابیت اترنت (10GE)

تجاری (COM)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

CWDM-SFP-1610=

1000BASE-CWDM

10 گیگابیت اترنت (10GE)

تجاری (COM)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

CWDM-SFP-1530=

1000BASE-CWDM

10 گیگابیت اترنت (10GE)

تجاری (COM)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

CWDM-SFP-1490=

1000BASE-CWDM

10 گیگابیت اترنت (10GE)

تجاری (COM)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

DWDM-SFP-3033=

1000BASE-DWDM

10 گیگابیت اترنت (10GE)

تجاری (COM)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

DWDM-SFP-3112=

1000BASE-DWDM

10 گیگابیت اترنت (10GE)

تجاری (COM)

80 کیلومتر

فیبر تک‌حالته (SMF)

بله

1در صورت استفاده از ماژول‌های SFP غیرصنعتی (EXT, COM)، دمای عملیاتی سوئیچ باید کاهش یابد (Derated).

اطلاعات سفارش

جدول 18، اطلاعات سفارش‌گذاری برای سیستم‌های ثابت (Fixed System)، ماژول‌های توسعه (Expansion Modules) و حافظه (Memory) را که به‌طور معمول با سوئیچ‌های Cisco Catalyst IE3400 استفاده می‌شوند، فهرست کرده است.

جدول 18.       اطلاعات سفارش (Ordering information)

شناسه محصول (Product ID)

توضیحات (Description)

IE-3400-8T2S-E

سوییچ Cisco Catalyst IE3400 با 8 پورت مسی گیگابیت اترنت (GE Copper) و 2 پورت SFP گیگابیت، ماژولار پیشرفته (Adv. Modular)، لایسنس Network Essentials

IE-3400-8T2S-A

سوییچ Cisco Catalyst IE3400 با 8 پورت مسی گیگابیت اترنت و 2 پورت SFP گیگابیت، ماژولار پیشرفته، لایسنس Network Advantage

IE-3400-8P2S-E

سوییچ Cisco Catalyst IE3400 با 8 پورت PoE/PoE+ گیگابیت اترنت و 2 پورت SFP گیگابیت، ماژولار پیشرفته، لایسنس Network Essentials

IE-3400-8P2S-A

سوییچ Cisco Catalyst IE3400 با 8 پورت PoE/PoE+ گیگابیت اترنت و 2 پورت SFP گیگابیت، ماژولار پیشرفته، لایسنس Network Advantage

IEM-3300-8T=

سوییچ Cisco Catalyst IE3300 با 8 پورت مسی گیگابیت اترنت، ماژول توسعه (Expansion Module)

IEM-3300-8S=

سوییچ Cisco Catalyst IE3300 با 8 پورت فیبر نوری SFP گیگابیت، ماژول توسعه

IEM-3300-16T=

سوییچ Cisco Catalyst IE3300 با 16 پورت مسی گیگابیت اترنت، ماژول توسعه

IEM-3300-6T2S=

سوییچ Cisco Catalyst IE3300 با 6 پورت مسی گیگابیت اترنت و 2 پورت SFP گیگابیت، ماژول توسعه

IEM-3300-14T2S=

سوییچ Cisco Catalyst IE3300 با 14 پورت مسی گیگابیت اترنت و 2 پورت SFP گیگابیت، ماژول توسعه

IEM-3300-8P=

سوییچ Cisco Catalyst IE3300 با 8 پورت مسی PoE/PoE+ گیگابیت اترنت، ماژول توسعه

IEM-3300-16P=

سوییچ Cisco Catalyst IE3300 با 16 پورت مسی PoE/PoE+ گیگابیت اترنت، ماژول توسعه

IEM-3400-8T=

سوییچ Cisco Catalyst IE3400 با 8 پورت مسی گیگابیت اترنت، ماژول توسعه

IEM-3400-8S=

سوییچ Cisco Catalyst IE3400 با 8 پورت SFP گیگابیت، ماژول توسعه

IEM-3400-8P=

سوییچ Cisco Catalyst IE3400 با 8 پورت مسی PoE/PoE+ گیگابیت اترنت، ماژول توسعه

IEM-3300-4MU=

سوییچ Cisco Catalyst IE3300 با 4 پورت مسی 2.5G (با قابلیت 4PPoE)، ماژول توسعه

SD-IE-16GB=

کارت حافظه 16 گیگابایتی SD برای سری IE

STK-RACK-DINRAIL=

کیت نصب رک 19 اینچی روی ریل DIN (DIN Rail)

IE3400-NW-A=

لایسنس Network Advantage برای سری IE3400، دائمی (Perpetual)

IE3400-DNA-E

لایسنس Cisco Catalyst Center Essentials برای سری IE3400

IE3400-DNA-E-3Y

لایسنس 3 ساله Cisco Catalyst Center Essentials برای سری IE3400

IE3400-DNA-E-5Y

لایسنس 5 ساله Cisco Catalyst Center Essentials برای سری IE3400

IE3400-DNA-E-7Y

لایسنس 7 ساله Cisco Catalyst Center Essentials برای سری IE3400

IE3400-DNA-A

لایسنس Cisco Catalyst Center Advantage برای سری IE3400

IE3400-DNA-A-3Y

لایسنس 3 ساله Cisco Catalyst Center Advantage برای سری IE3400

IE3400-DNA-A-5Y

لایسنس 5 ساله Cisco Catalyst Center Advantage برای سری IE3400

IE3400-DNA-A-7Y

لایسنس 7 ساله Cisco Catalyst Center Advantage برای سری IE3400

LIC-MRP-MGR-XE=

لایسنس مدیریت حلقه MRP (MRP Ring Manager)

LIC-MRP-CLIENT-XE=

لایسنس کلاینت حلقه MRP (MRP Ring Client)

از نسخه IOS XE 17.7.1 به بعد، دیگر نیازی به مجوزهای ویژگی MRP (MRP Feature Licenses) نیست. لطفاً به یادداشت‌های انتشار (Release Notes) نسخه IOS XE 17.7.1 مراجعه کنید. Release Notes.



هیچ نظری برای این محصول وجود ندارد.

نظر بدهید

لطفا وارد شوید یا ثبت نام کنید تا نظر بدهید
