سوییچ صنعتی IE-4010-16S12P سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: IE-4010-16S12P
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های سری Cisco Industrial Ethernet (IE) 4010 برای پاسخگویی به نیازهای سخت‌گیرانه محیط‌های صنعتی طراحی شده‌اند و سوئیچینگ با پهنای باند بالا (High-bandwidth switching) و عملکردی قدرتمند را ارائه می‌دهند. این سوئیچ‌ها به‌طور اختصاصی برای کاربردهایی مهندسی شده‌اند که نیازمند اتصال قابل‌اطمینان در شرایط دشوار هستند؛ از جمله شهرهای هوشمند، کارخانه‌های تولیدی و سیستم‌های حمل‌ونقل هوشمند. این سری با ارائه یک پلتفرم Gigabit Ethernet با چگالی بالا (High-density)، تضمین می‌کند که برنامه‌های کاربردی صنعتیِ داده‌محور، بدون افت سرعت یا امنیت، به‌صورت یکپارچه عمل کنند.
این سوئیچ‌ها فراتر از عملکرد خام خود، به‌گونه‌ای طراحی شده‌اند که در برابر دماهای بسیار بالا و چالش‌های محیطی که معمولاً باعث خرابی سخت‌افزارهای استاندارد سازمانی می‌شوند، مقاومت کنند. این تجهیزات به‌عنوان پلی حیاتی میان شبکه‌های فناوری اطلاعات (IT) سنتی و فناوری عملیاتی (OT) عمل می‌کنند و به سازمان‌ها این امکان را می‌دهند تا ضمن حفظ استانداردهای بالای در دسترس بودن (High Availability) و امنیت مورد انتظار در زیرساخت‌های دیجیتال مدرن، شبکه‌های صنعتی خود را توسعه دهند.
نمای کلی محصول
سری Cisco IE 4010 شامل مدل‌های متعددی از جمله IE-4010-4S-24P، IE-4010-16S-12P و نسخه‌های مرتبط با آن‌ها است که از نیازهای مختلف توان مصرفی و گزینه‌های اتصال فیبر نوری پشتیبانی می‌کنند. این سوئیچ‌ها به 28 رابط گیگابیت اترنت (Gigabit Ethernet) مجهز شده‌اند و معماری منعطفی را ارائه می‌دهند که از اتصالات مسی (Copper) و فیبر نوری پشتیبانی می‌کند. این تراکم بالا امکان تجمیع تجهیزات صنعتی متعددی نظیر دوربین‌های تحت شبکه (IP cameras)، حسگرها و نقاط دسترسی بیسیم (Wireless access points) را در یک ساختار شبکه واحد و قابل مدیریت فراهم می‌سازد.
این دستگاه‌ها از نرم‌افزار Cisco IOS بهره می‌برند که رابط مدیریتی آشنایی را برای متخصصان فناوری اطلاعات (IT) فراهم کرده و در عین حال، ویژگی‌های پیشرفته‌ای را متناسب با پروتکل‌های صنعتی ارائه می‌دهد. سخت‌افزار این محصول برای استقرار آسان در پیکربندی‌های ریل DIN (DIN-rail) یا رک‌مونت (rack-mount) طراحی شده است که آن را با انواع کابینت‌های صنعتی بسیار سازگار می‌کند. این سری با ادغام قابلیت‌های تغذیه از طریق اترنت (PoE)، استقرار دستگاه‌های نیازمند برق را ساده‌تر کرده و نیاز به زیرساخت‌های الکتریکی اضافی در لبه شبکه را کاهش می‌دهد.
ویژگی‌ها و مزایا
- اتصال با چگالی بالا (High-Density Connectivity):ارائه 28 پورت گیگابیت اترنت (Gigabit Ethernet) شامل ترکیبی از پورت‌های SFP و PoE+ برای پشتیبانی از طیف گسترده‌ای از تجهیزات انتهایی صنعتی (Industrial Endpoints).
- طراحی مقاوم (Ruggedized Design):ساخته‌شده برای عملکرد مطمئن در دماهای بسیار شدید از 40- درجه تا 75 درجه سانتی‌گراد، که دوام دستگاه را در محیط‌های صنعتی سخت تضمین می‌کند.
- امنیت پیشرفته (Advanced Security):شامل فناوری‌های Cisco TrustSec و رمزنگاری MACsec برای محافظت از داده‌های حساس صنعتی و جلوگیری از دسترسی غیرمجاز به شبکه.
- مدیریت ساده‌سازی‌شده (Simplified Management):استفاده از Cisco DNA Center و Cisco Industrial Network Director برای تسهیل و بهینه‌سازی پیکربندی (Configuration)، نظارت (Monitoring) و عیب‌یابی (Troubleshooting) در سراسر شبکه.
- توان تاب‌آور (Resilient Power):دارای دو ورودی برق DC و پشتیبانی از PoE+ است که تداوم عملکرد دستگاه را حتی در صورت خرابی یکی از منابع تغذیه تضمین می‌کند.
- پشتیبانی از پروتکل‌های صنعتی (Industrial Protocol Support):بهینه‌سازی شده برای محیط‌های صنعتی با پشتیبانی از پروتکل‌هایی نظیر PROFINET و EtherNet/IP که موجب تسهیل یکپارچه‌سازی بهتر با سیستم‌های اتوماسیون کارخانه‌ای می‌شود.
- دسترسی‌پذیری بالا (High Availability):پیاده‌سازی پروتکل اترنت تاب‌آور (Resilient Ethernet Protocol - REP) و سایر پروتکل‌های حلقوی (Ring Protocols) جهت فراهم‌سازی زمان بازیابی سریع در صورت بروز خرابی در لینک.
نمای کلی محصول
Ciscoسوئیچ‌های سری Industrial Ethernet (IE) 4010 سیسکو با 28 رابط گیگابیت اترنت (Gigabit Ethernet)، سوئیچ‌های لایه 2 و 3 مستحکم و با کارایی بالا هستند که از قابلیت‌های تراکم بالای تغذیه از طریق اترنت (PoE) پشتیبانی می‌کنند. این ویژگی‌ها، آن‌ها را به گزینه‌ای ایده‌آل برای استفاده به عنوان سوئیچ‌های دسترسی (Access Switches) در محیط‌های صنعتی تبدیل کرده است.سری IE 4010 ویژگی‌های امنیتی جامع نرم‌افزار Cisco IOS و پروتکل‌های حلقه (Ring Protocols) با دسترس‌پذیری بالا را ارائه می‌دهد. این سوئیچ برای استفاده در محفظه‌های بیرونی (Outdoor Enclosures) یا محیط‌های سخت و خشن بسیار مناسب بوده و در عین حال با طراحی کلی شبکه فناوری اطلاعات، استانداردهای انطباق و الزامات عملکردی مطابقت کامل دارد.
سوئیچ IE 4010 دارای مجموعه‌ای جامع از ویژگی‌های نرم‌افزاری است که از محصولات سوئیچینگ حوزه تولید، خدمات شهری و سازمانی برگرفته شده است. این ویژگی‌ها، IE 4010 را به گزینه‌ای ایده‌آل برای محیط‌هایی با بازه دمایی گسترده، از جمله ساختمان‌های هوشمند، تأسیسات شهری، کنترل فرآیند، سیستم‌های حمل‌ونقل هوشمند (ITS) و برنامه‌های نظارت شهری تبدیل کرده است. سوئیچ IE 4010 به قابلیت تأیید تصویر نرم‌افزاری (SW image verification) داخلی مجهز است تا اصالت نرم‌افزار سیسکو (Cisco Software) را تضمین کند. این محصول مکمل خانواده سوئیچ‌های موجود سیسکو شامل سری‌های IE 3100، IE 3200، IE 3300 و IE 3400 است.
سری IE 4010 می‌تواند برای گسترش آسان و ایمن شبکه سازمانی به محیط‌های سخت و صنعتی مورد استفاده قرار گیرد. این محصول با بهره‌گیری از قابلیت توسعه دسترسی نرم‌افزار-محور (Software-Defined Access) برای اینترنت اشیا (IoT)، امکان برقراری ارتباط در فضاهای باز، انبارها، مراکز توزیع، جاده‌ها و سایر محیط‌های مشابه را فراهم می‌کند. این امر با استفاده از پلتفرم‌های قدرتمند مدیریت شبکه مبتنی بر قصد (Intent-based Networking) در سطح سازمانی، مانند Cisco Catalyst Center، محقق می‌شود.
سوییچ IE 4010 از یک رابط کاربری وب (Web User Interface) مبتنی بر گرافیک (GUI) پشتیبانی می‌کند. همچنین، قابلیت Express Setup در این سوییچ، پیکربندی اولیه و سریع (Out-of-box configuration) را فراهم می‌آورد تا بتوانید خدمات پیشرفته امنیتی، داده، ویدیو و صوت را در شبکه‌های صنعتی پیاده‌سازی کنید.
ویژگی‌ها و مزایا
جدول 1، ویژگی‌ها و مزایای سوئیچ‌های Cisco IE 4010 Series را فهرست می‌کند.
جدول 1. ویژگی‌ها و مزایای سوئیچ‌های سری Cisco IE 4010
ویژگی | مزیت |
طراحی صنعتی مستحکم | ● یک سوئیچ دسترسی اترنت (Ethernet) با قابلیت مدیریت کامل، در ابعاد 1 یونیت (1 RU) و قابل نصب در رک، مجهز به قابلیت‌های PoE. ● بدون فن (Fanless)، خنک‌شونده با جریان همرفتی و بدون قطعات متحرک. ● محدوده دمای عملیاتی گسترده (40- تا 75 درجه سانتی‌گراد). ● مقاوم‌سازی شده در برابر لرزش، ضربه، نوسانات ولتاژ و مصونیت در برابر نویزهای الکتریکی. ● مطابق با استانداردهای چندصنعتی برای اتوماسیون صنعتی، سیستم‌های حمل‌ونقل هوشمند (ITS) و محیط‌های پست‌های برق. ● بهبود زمان در دسترس بودن (Uptime)، عملکرد و ایمنی سیستم‌ها و تجهیزات صنعتی. ● پشتیبانی از پروتکل زمان دقیق IEEE 1588v2 (PTP - شامل پروفایل قدرت برای تاسیسات و پروفایل پیش‌فرض برای محیط‌های تولیدی). ● دارای ورودی/خروجی آلارم (Alarm I/O) جهت پایش و ارسال سیگنال به تجهیزات جانبی. |
مدیریت دستگاه با رابط کاربری گرافیکی (GUI) کاربرپسند | ● امکان پیکربندی و پایش آسان از طریق مرورگر وب. ● حذف نیاز به برنامه‌های شبیه‌ساز ترمینال (Terminal Emulation). ● پشتیبانی از چندین زبان: انگلیسی، چینی (سنتی)، چینی (ساده‌شده)، فرانسوی، آلمانی، ژاپنی، اسپانیایی (آمریکای لاتین). |
درایو تعویض‌پذیر: جایگزینی با «پیکربندی صفر» (Zero-config) | ● جایگزینی واقعی بدون نیاز به پیکربندی برای بازیابی آسان در شرایط اضطراری یا مکان‌های دورافتاده. ● تعویض ساده سوئیچ در صورت بروز خرابی. ● بدون نیاز به تخصص شبکه. ● کمک به تضمین بازیابی سریع شبکه. |
تراکم بالای قابلیت Power over Ethernet (PoE/PoE+) صنعتی | ● پشتیبانی از مجموع 24 پورت PoE/PoE+ با بودجه توان تا 385 وات با استفاده از دو منبع تغذیه. ● امکان استفاده فوری از دستگاه‌های دارای PoE مانند دوربین‌های تحت شبکه (IP) با کیفیت بالا (HD)، اکسس‌پوینت‌های بیسیم و تلفن‌های تحت شبکه. |
سوئیچ کامل گیگابیت اترنت (Gigabit Ethernet) | ● مجموع 28 پورت گیگابیت اترنت که گزینه‌های طراحی منعطف و تاب‌آوری را فراهم می‌کند. ● اتصال اکسس‌پوینت‌های بیسیم جدید. ● پشتیبانی از دوربین‌های IP با کیفیت HD و دستگاه‌های اتوماسیون با سرعت گیگابیت برای آینده. ● امکان اتصال مبتنی بر IP برای سیستم‌های کنترل نظارتی و گردآوری داده (SCADA). ● پشتیبانی از برنامه‌های حساس به تأخیر و شبکه‌های حساس به زمان. ● ارائه توپولوژی‌های حلقوی چندگانه و افزونه (Redundant Ring) برای پیکربندی‌های جدید شبکه. ● افزایش مقیاس‌پذیری جغرافیایی در مواردی که نیاز به اتصال در فواصل طولانی‌تر است. |
سوئیچ‌های سری Cisco Industrial Ethernet (IE) 4010 ویژگی‌های زیر را ارائه می‌دهند:
● پهنای باند و ظرفیت لازم برای همگام‌سازی با نیازهای شبکه شما: بهره‌مندی از ظرفیت سوئیچینگ غیرمسدودکننده (nonblocking switching) با کارایی بالا، شامل 28 پورت گیگابیت اترنت (Gigabit Ethernet) در هر سوئیچ.
● تراکم بالای قابلیت تغذیه از طریق شبکه (Power over Ethernet - PoE) - دارای 24 پورت PoE یا 12 پورت با قابلیت PoE+ برای اتصال دوربین‌های تحت شبکه (IP cameras)، تلفن‌های تحت شبکه (IP phones)، کارت‌خوان‌ها، نقاط دسترسی بیسیم (Wireless access points) و سایر تجهیزات.
● ویژگی‌های نرم‌افزار Cisco IOS برای یکپارچه‌سازی آسان فناوری اطلاعات (IT) و ثبات در مدیریت
● مدیریت و پشتیبانی Cisco Catalyst Center برای توسعه دسترسی نرم‌افزار-محور (Software-Defined Access) جهت اینترنت اشیاء (IoT)
● تاب‌آوری (Resiliency) مستحکم که از طریق طراحی حلقه دوگانه (Dual Ring) با استفاده از 4 پورت آپلینک گیگابیت اترنت (Gigabit Ethernet)، پروتکل اترنت تاب‌آور (REP)، پروتکل افزونگی موازی (PRP)، پروتکل افزونگی رسانه PROFINET (MRP)، حلقه افزونگی بدون وقفه با دسترس‌پذیری بالا (HSR)، پشتیبانی از EtherChannel و Flexlink، منابع تغذیه یکپارچه و افزونه (Redundant)، قابلیت Dying Gasp و سایر ویژگی‌ها فراهم شده است.
● جایگزینی کاملاً خودکار (Zero-touch) برای رفع خرابی‌ها در هر زمان و هر مکان
● ارسال داده با سرعت خط (Line-rate) و تأخیر بسیار کم (Low-latency) به همراه قابلیت‌های پیشرفته سخت‌افزاری (مانند NAT و IEEE1588)
● مسیر ارتقای نرم‌افزاری ساده‌سازی شده با استفاده از ایمیج‌های یونیورسال (Universal Images)
● پشتیبانی از پروتکل‌های اتوماسیون صنعتی EtherNet/IP (CIP) و Profinet

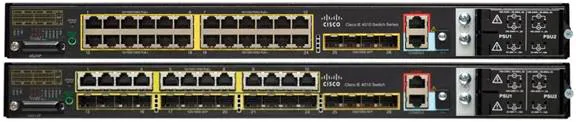

شکل 1 مدل‌های سوئیچ، جدول 2 تمامی مدل‌های موجود 4010، جدول 3 منابع تغذیه (Power Supplies) و جدول 4 بودجه توان (Power Budget) در دسترس برای PoE/PoE+ در سوئیچ‌های Cisco IE 4010 Series را نشان می‌دهد.
مدل‌های سری Cisco IE 4010
جدول 2. مدل‌های سوئیچ سری Cisco IE 4010
شماره محصول (Product number) | مجموع پورت‌ها (Total ports) | پورت‌های آپلینک SFP (SFP Uplinks) | پورت‌های فیبر نوری SFP (SFP fiber ports (S)) | پورت‌های مسی PoE/PoE+ (Copper PoE/PoE+ Ports)2(P) | نرم‌افزار پیش‌فرض (Default software) |
IE-4010-16S12P | 28 | 4 پورت FE/GE | 12 پورت FE/GE | 12 پورت FE/GE | LAN Base1 |
IE-4010-4S24P | 28 | 4 پورت FE/GE | 24 پورت FE/GE | LAN Base1 |
جدول 3. منابع تغذیه (Power supplies) برای سوئیچ‌های سری Cisco IE 40101
شماره محصول (Product number) | توان خروجی (Wattage) | محدوده ولتاژ ورودی اسمی (Rated nominal input operating range) | محدوده ولتاژ ورودی پشتیبانی‌شده (Supported input voltage operating range) | پشتیبانی از PoE/PoE+ | سناریوی کاربردی (Use case scenario) |
PWR-RGD-AC-DC-H | 150 وات | AC 100-240V/2.0A 50-60Hz یا DC 100-250V/2.0A | AC 85-264V یا DC 88-300V | بله | منبع تغذیه ولتاژ بالای AC یا DC، برای محیط‌های پرخطر (Hazardous locations) کاربردهای توان PoE |
PWR-RGD-LOW-DC-H | 150 وات | DC 24-60V/10A | DC 18-75V | بله | منبع تغذیه ولتاژ پایین DC، برای محیط‌های پرخطر (Hazardous locations) کاربردهای توان PoE |
PWR-RGD-AC-DC-250 | 250 وات | AC 100-240V 3.3A 50-60Hz یا DC 100-250V 3.3A | AC 85-264V یا DC 88-300V | بله | منبع تغذیه ولتاژ بالای AC یا DC، برای محیط‌های پرخطر (Hazardous locations) کاربردهای توان PoE |
جدول 4. بودجه توان (Power Budget) در دسترس برای PoE/PoE+ با توان‌های مختلف منبع تغذیه (Power Supply)
شماره محصول (Product number) | 150 وات (150W) | 150 وات دوگانه (150W dual) | 250 وات (250W) | 250 وات + 150 وات (250W + 150W) | 250 وات دوگانه (250W dual) |
IE-4010-16S12P | 80 | 200 | 180 | 285 | 360 |
IE-4010-4S24P | 80 | 200 | 180 | 285 | 385 |
مشخصات محصول
جدول 5 مشخصات فنی، جدول 6 اطلاعات مربوط به مشخصات فیزیکی سوئیچ، جدول 7 اطلاعات مربوط به عملکرد (Performance) و مقیاس‌پذیری (Scalability) سوئیچ، و جداول 8 و 9 ویژگی‌های مهم لایسنس نرم‌افزاری را فهرست کرده‌اند. جداول 10 تا 11 ویژگی‌های لایسنس Cisco Catalyst Center DNA Essentials و DNA Advantage را نشان می‌دهند. جدول 12 مشخصات انطباق (Compliance)، جدول 13 اطلاعات مربوط به مدیریت و استانداردها، و جدول 14 ماژول‌های SFP پشتیبانی‌شده در سوئیچ‌های Cisco IE 4010 Series را فهرست کرده است.
جدول 5. مشخصات محصول (Specifications) محصول
توضیحات | مشخصات فنی |
سخت‌افزار | ● حافظه DRAM با ظرفیت 1 گیگابایت ● حافظه فلش داخلی 128 مگابایت ● کارت حافظه فلش SD قابل تعویض 1 گیگابایتی (موجود در بسته‌بندی) ● درگاه کنسول Mini-USB و RJ-45 استاندارد |
هشدار (Alarm) | ورودی/خروجی هشدار: چهار ورودی هشدار برای تشخیص وضعیت باز یا بسته بودن کنتاکت خشک (Dry Contact) و یک رله خروجی هشدار نوع Form C |
لوازم جانبی | ● SD-IE-1GB= - کارت حافظه SD یدکی ● L-IE4000-RTU= - لایسنس نرم‌افزاری الکترونیکی RTU IP Services برای سوئیچ‌های سری 4010 ● براکت‌های نصب در رک 21 و 23 اینچی استاندارد ETSI |
جدول 6. مشخصات فیزیکی (Physical specifications)
توضیحات | IE-4010-4S24P | IE-4010-16S12P | |
ابعاد (ارتفاع x عرض x عمق) | ● 4.45 x 44.5 x 35.6 سانتی‌متر (1.75 x 17.5 x 14.0 اینچ) به همراه منبع تغذیه PWR-RGD-AC-DC-H / PWR-RGD-LOW-DC-H ● 4.45 x 44.5 x 38.56 سانتی‌متر (1.75 x 17.5 x 15.18 اینچ) به همراه منبع تغذیه PWR-RGD-AC-DC-250 | ||
وزن سیستم | بدون منبع تغذیه: 5.46 کیلوگرم (12.1 پوند) | بدون منبع تغذیه: 5.78 کیلوگرم (12.7 پوند) | |
وزن منبع تغذیه | ● مدل PWR-RGD-AC-DC-H: 1.16 کیلوگرم (2.55 پوند) ● مدل PWR-RGD-LOW-DC-H: 1.13 کیلوگرم (2.5 پوند) ● مدل PWR-RGD-AC-DC-250: 1.4 کیلوگرم (3.1 پوند) | ||
توان مصرفی | حداکثر 70 وات (بدون احتساب توان مصرفی PoE) | ||
جدول 7. عملکرد و مقیاس‌پذیری سوئیچ (Switch performance and scalability)
توضیحات | مشخصات فنی |
پهنای باند فورواردینگ (Forwarding bandwidth) | 28 گیگابیت بر ثانیه (نرخ خط/بدون مسدودسازی) |
پهنای باند سوئیچینگ (Switching bandwidth) | 56 گیگابیت بر ثانیه (پهنای باند سوئیچینگ ظرفیت تمام‌دوطرفه یا Full-duplex است) |
نرخ فورواردینگ (Forwarding rate) | 41.67 میلیون بسته در ثانیه (mpps) با بسته‌های 64 بایتی (نرخ خط برای تمامی پورت‌ها و اندازه‌های بسته) |
تعداد صف‌ها (Number of queues) | 4 صف خروجی (Egress) |
آدرس‌های مک یونیکست (Unicast MAC addresses) | 16,000 |
گروه‌های مالتی‌کست IGMP | 1000 |
تعداد VLANها | 1000 |
ورودی‌های امنیتی مک (MAC security ACEs) برای IPv4 | 1000 عدد با قالب پیش‌فرض TCAM |
ترجمه آدرس شبکه (NAT translation) | دوطرفه، 128 ورودی منحصر‌به‌فرد ترجمه زیرشبکه (Subnet) که در صورت طراحی مناسب، قابلیت گسترش به ده‌ها هزار ورودی ترجمه‌شده را دارد |
جدول 8. ویژگی‌های کلیدی نرم‌افزاری در لایسنس LAN Base برای Cisco IE 4010
لایسنس LAN Base (پیش‌فرض) | ویژگی‌ها |
سوئیچینگ لایه 2 (Layer 2 switching) | استانداردهای IEEE 802.1, 802.3, 802.3at, 802.3af، پروتکل‌های VTPv2, NTP, UDLD, CDP, LLDP، فیلتر مک آدرس یونیکست (Unicast Mac filter)، قابلیت Flexlink، VTPv3، EtherChannel، Voice VLAN و QinQ tunneling |
امنیت (Security) | پروتکل‌های SCP, SSH, SNMPv3, TACACS+, RADIUS Server/Client، اعلان مک آدرس (MAC Address Notification)، قابلیت BPDU Guard، امنیت پورت (Port-Security)، DHCP Snooping، بازرسی پویای ARP (Dynamic ARP Inspection)، IP Source Guard، استاندارد 802.1x، شبکه مهمان (Guest VLAN)، احراز هویت مک (MAC Authentication Bypass)، احراز هویت چند دامنه‌ای 802.1x، کنترل طوفان (Storm Control)، مرز اعتماد (Trust Boundary) و Cisco TrustSecامنیت، استاندارد FIPS 140-2، قابلیت ACT2، بوت امن (Secure Boot) و Full flexible Netflow1 |
مالتی‌کست لایه 2 (Layer 2 multicast) | قابلیت‌های IGMPv1, v2, v3 Snooping، فیلترینگ IGMP و IGMP Querier |
مدیریت (Management) | بوت سریع (Fast Boot)، راه‌اندازی سریع (Express Setup)، پیکربندی تحت وب HTTP، قابلیت SmartPort، MIB، SNMP، syslog، کنترل طوفان (Storm Control) برای ترافیک‌های Unicast, Multicast, Broadcast، نشست‌های SPAN و RSPAN، سرور DHCP، قابلیت Energywise، PnP، پیکربندی سفارشی اندازه TCAM/SDM، مدیریت نوری دیجیتال (DOM) و DHCP مبتنی بر پورت |
اترنت صنعتی (Industrial Ethernet) | پروتکل‌های CIP Ethernet/IP، Profinet v2 و پروفایل پیش‌فرض IEEE 1588 PTP v2 |
کیفیت خدمات (QoS) | پلیسینگ ورودی (Ingress Policing)، محدودسازی نرخ (Rate-Limit)، صف‌بندی/شکل‌دهی خروجی (Egress Queueing/shaping)، قابلیت AutoQoS، رابط خط فرمان ماژولار QoS (MQC) و PROFINET QoS |
IPv6 لایه 2 | پشتیبانی از میزبان IPv6، پروتکل HTTP روی IPv6 و SNMP روی IPv6 |
مسیریابی لایه 3 (Layer 3 routing) | مسیریابی استاتیک IPv4 |
مدیریت صنعتی | سوئیچینگ لایه 2 با ترجمه آدرس شبکه (NAT) استاتیک 1:1 |
تجهیزات زیرساختی (Utility) | پروفایل‌های قدرت IEEE 1588v2 PTP سال‌های 2011 و 2017، قابلیت dying gasp، پیام‌رسانی GOOSE، طبقه‌بندی پروتکل SCADA، نقشه‌های حافظه MODBUS TCP/IP، ماکروی SmartPort برای تجهیزات زیرساختی، BFD، اترنت OAM، استاندارد IEEE 802.3ah، پروتکل CFM (IEEE 802.1ag) و PTP روی Port Channel (حالت TC) |
افزونگی (Redundancy) | پروتکل حلقه افزونگی اترنت (REP)، قابلیت REP Negotiated و کشف خودکار شناسه بخش REP (REP Segment-ID Auto-Discovery) پروتکل افزونگی موازی (PRP) و PTP روی PRP افزونگی یکپارچه با دسترس‌پذیری بالا (HSR) و PTP روی HSR حلقه پروتکل افزونگی رسانه (MRP) و مدیریت خودکار MRP (MAM) |
● Cisco ONEمجوز دائمی پایه (Foundation Perpetual license)
● لایسنس Cisco Catalyst Center Essentials
● لایسنس خدمات آی‌پی سیسکو (Cisco IP Services license)
جدول 9. لایسنس IP Services برای Cisco IE 4010: ویژگی‌های کلیدی نرم‌افزار
لایسنس سرویس‌های IP (IP services license) | ویژگی‌های اضافی (Additional features) |
مالتی‌کست IP (IP multicast) | پشتیبانی از حالت‌های PIM Sparse Mode (PIM-SM)، PIM Dense Mode (PIM-DM) و PIM sparse-dense mode |
مدیریت صنعتی (Industrial management) | مدیریت رویدادهای تعبیه شده (Embedded Event Manager - EEM) |
پروتکل‌های مسیریابی یونیکست IP (IP unicast routing protocols) | پشتیبانی از OSPF، EIGRP، BGPv4، IS-IS، RIPv2، مسیریابی مبتنی بر سیاست (Policy-Based Routing - PBR) و HSRP |
مسیریابی IPv6 (IPv6 routing) | پشتیبانی از RIPng، OSPFv6 و EIGRPv6 |
امنیت (Security) | استاندارد IEEE 802.1AE MACsec (شامل پشتیبانی از MKA مبتنی بر PSK)، تکنولوژی Cisco TrustSec، برچسب‌گذاری درون‌خطی SGT و SGACL، قابلیت Full flexible Netflow، حالت مانیتورینگ SGACL، ثبت وقایع SGACL، پشتیبانی از MACSec مبتنی بر CA و VLAN خصوصی (Private VLAN)مجازی‌سازی (Virtualization) |
قابلیت VRF-lite | VRF-lite |
جدول 10. ویژگی‌های لایسنس Cisco DNA Essentials برای Cisco IE 4010 Catalyst Center
ویژگی | توضیحات |
مدیریت المان (Element Management) | کشف (Discovery)، توپولوژی، موجودی (Inventory) و مدیریت ایمیج نرم‌افزار |
تضمین پایه (Basic Assurance) | داشبوردهای سلامت (Health Dashboards) – شبکه و کلاینت پایش پایه سلامت سوئیچ و کلاینت‌های کابلی (Wired Client) |
پایه (Basic) | اپلیکیشن Cisco Network Plug-and-Play |
جدول 11. ویژگی‌های لایسنس Cisco DNA Advantage برای Cisco IE 4010 Catalyst Center
ویژگی | توضیحات |
Cisco Catalyst Center Essentials | تمامی ویژگی‌های Cisco Catalyst Center DNA Essentials |
اتوماسیون پیشرفته (Advanced Automation) | دسترسی نرم‌افزار-محور (SDA)؛ سوئیچ IE 4010 می‌تواند به عنوان یک گره توسعه‌یافته (Extended Node) در معماری SDA عمل کند. گردش کار حلقه REP (REP ring Workflow) |
تضمین کیفیت و تحلیل داده‌ها (Assurance and Analytics) | انطباق (Compliance)، گزارش‌های سفارشی، قابلیت Device 360 و Wired Client 360 |
جدول 12. مشخصات انطباق (Compliance specifications)
نوع | استانداردها |
انتشار الکترومغناطیسی (Electromagnetic emissions) | FCC 47 CFR Part 15 Class A, EN 55032 Class A VCCI Class A AS/NZS CISPR 22 Class A CISPR 11 Class A CISPR 32 Class A ICES 003 Class A EN 300 386 CNS 13438 Class A |
ایمنی الکترومغناطیسی (Electromagnetic immunity) | EN55024, CISPR 24 AS/NZS CISPR 24 EN 61000-4-2 (تخلیه الکترواستاتیک)، EN 61000-4-3 (فرکانس رادیویی تابشی) EN 61000-4-4 (گذرای سریع الکترومغناطیسی)، EN 61000-4-5 (ولتاژ ضربه) EN 61000-4-6 (فرکانس رادیویی هدایتی) EN 61000-4-8 (میدان مغناطیسی با فرکانس توان)، EN 61000-4-9 (میدان مغناطیسی پالسی) EN 61000-4-11 (ولتاژ توان AC) EN 61000-4-18 (موج نوسانی میرا) EN-61000-4-29 (افت ولتاژ DC) |
استانداردهای صنعتی (Industry standards) | EN 61000-6-1 (صنعتی سبک) EN 61000-6-2 (صنعتی) EN 61000-6-4 (صنعتی) EN 61326 (کنترل صنعتی) EN 61131-2 (کنترل‌کننده‌های برنامه‌پذیر) IEEE 1613 (شبکه‌های ارتباطی نیروگاه‌های برق) IEC 61850-3 (شبکه‌های ارتباطی برای اتوماسیون تاسیسات برق) EN 50121-4 (راه‌آهن - تجهیزات سیگنالینگ و مخابرات) EN 50121-3-2 (راه‌آهن - تجهیزات ناوگان ریلی) PROFINET conformance B IP30 NEMA TS-2 (سازگاری الکترومغناطیسی، محیطی، مکانیکی) |
استانداردها و گواهینامه‌های ایمنی | تجهیزات فناوری اطلاعات: UL/CSA 60950-1 UL/CSA 62368-1 IEC 62368-1 CB با تمامی انحرافات کشوری EN 60950-1 IEC 60950-1 CB با تمامی انحرافات کشوری NOM to NOM-019-SCFI (از طریق شرکا و توزیع‌کنندگان) کف صنعتی (تجهیزات کنترلی): UL 508 UL 61010-2 CSA C22.2, No 142 مکان‌های خطرناک: Class 1, Div2, گروه‌های گازی IIC, ANSI/ISA 12.12.01, CSA C22.2 No 213 IEC 60079-0, -15, گزارش تست IECEx EN 60079-0, -15, گواهینامه ATEX (کلاس I منطقه 2) (نیازمند محفظه کابینت) |
محیط عملیاتی | دمای عملیاتی: 40- تا 75+ درجه سانتی‌گراد ● 40- تا 70+ درجه سانتی‌گراد (محفظه دارای تهویه - جریان هوای 40 LFM) ● 40- تا 60+ درجه سانتی‌گراد (محفظه مهر و موم شده - جریان هوای 0 LFM) ● 34- تا 75+ درجه سانتی‌گراد (محفظه مجهز به فن یا دمنده - جریان هوای 200 LFM) ● 40- تا 85+ درجه سانتی‌گراد (تست محیطی IEC 60068-2-2، به مدت 16 ساعت) ● ارتفاع عملیاتی: تا 4200 متر (13,800 فوت) ● EN 60068-2-1, EN 61163 |
محیط نگهداری | دما: 40- تا 85+ درجه سانتی‌گراد ارتفاع: تا 4572 متر (15,000 فوت) IEC 60068-2-14 |
رطوبت | رطوبت نسبی 5% تا 95% بدون میعان IEC 60068-2-3 IEC 60068-2-30 |
شوک و لرزش | IEC 60068-2-27 (شوک عملیاتی، 50G، 11 میلی‌ثانیه، نیم‌سینوسی) IEC 60068-2-27 (شوک غیرعملیاتی، 65-80G، 9 میلی‌ثانیه، ذوزنقه‌ای) IEC 60068-2-6, IEC 60068-2-64, EN 61373 (لرزش عملیاتی) IEC 60068-2-6, IEC 60068-2-64, EN 61373 (لرزش غیرعملیاتی) |
خوردگی | ISO 9223: خوردگی کلاس C3-متوسط کلاس C4-بالا IEC 60068-2-52 (مه نمکی) IEC 60068-2-60 (گاز مخلوط جریان‌دار) |
سایر موارد | انطباق با RoHS انطباق با China RoHS TAA (دولتی) CE (اروپا) |
گارانتی | گارانتی سخت‌افزاری محدود پنج‌ساله برای تمامی مدل‌های IE-4010 و منابع تغذیه (جدول 3 را ببینید). برای جزئیات بیشتر گارانتی، لینک زیر را مشاهده کنید. |
میانگین زمان بین خرابی‌ها (MTBF) | IE-4010-4S24P: 429,620 ساعت IE-4010-16S12P: 415,160 ساعت |
جدول 13. مدیریت و استانداردها
توضیحات | مشخصات فنی | |
استانداردهای IEEE | ● استاندارد IEEE 802.1D برای پل‌های MAC و پروتکل درخت پوشا (STP) ● استاندارد IEEE 802.1p برای اولویت‌بندی کلاس سرویس (CoS) در لایه 2 ● استاندارد IEEE 802.1q برای شبکه‌های محلی مجازی (VLAN) ● استاندارد IEEE 802.1s برای پروتکل درخت پوشای چندگانه (MSTP) ● استاندارد IEEE 802.1w برای پروتکل درخت پوشای سریع (RSTP) ● استاندارد IEEE 802.1x برای احراز هویت دسترسی به پورت (Port Access Authentication) ● استاندارد IEEE 802.1AB برای پروتکل کشف لایه پیوند (LLDP) ● استاندارد IEEE 802.3ad برای تجمیع لینک (LACP) ● استاندارد IEEE 802.3af برای تغذیه از طریق شبکه (PoE) با توان حداکثر 15.4 وات جریان مستقیم (DC) برای هر دستگاه انتهایی ● استاندارد IEEE 802.3at برای تغذیه از طریق شبکه (PoE) با توان حداکثر 25.5 وات جریان مستقیم (DC) برای هر دستگاه انتهایی | ● استاندارد IEEE 802.3af برای تغذیه از طریق شبکه (PoE) ● استاندارد IEEE 802.3at برای تغذیه از طریق شبکه پلاس (PoE+) ● استاندارد IEEE 802.3ah فقط برای 100BASE-X روی فیبر نوری تک‌حالت (SMF) و چندحالت (MMF) ● استاندارد IEEE 802.3x برای ارتباط دوطرفه کامل (Full Duplex) روی 10BASE-T ● مشخصات استاندارد IEEE 802.3 برای 10BASE-T ● مشخصات استاندارد IEEE 802.3u برای 100BASE-TX ● مشخصات استاندارد IEEE 802.3ab برای 1000BASE-T ● مشخصات استاندارد IEEE 802.3z برای 1000BASE-X ● استاندارد IEEE 1588v2 برای پروتکل زمان دقیق (PTP) |
انطباق با RFC | ● RFC 768: پروتکل دیتاگرام کاربر (UDP) ● RFC 783: پروتکل انتقال فایل ساده (TFTP) ● RFC 791: پروتکل اینترنت نسخه 4 (IPv4) ● RFC 792: پروتکل پیام کنترل اینترنت (ICMP) ● RFC 793: پروتکل کنترل انتقال (TCP) ● RFC 826: پروتکل تفکیک آدرس (ARP) ● RFC 854: پروتکل تلنت (Telnet) ● RFC 951: پروتکل بوت‌استرپ (BOOTP) ● RFC 959: پروتکل انتقال فایل (FTP) ● RFC 1157: پروتکل مدیریت شبکه ساده نسخه 1 (SNMPv1) ● RFC 1901, 1902-1907: پروتکل مدیریت شبکه ساده نسخه 2 (SNMPv2) ● RFC 2273-2275: پروتکل مدیریت شبکه ساده نسخه 3 (SNMPv3) ● RFC 2571: مدیریت شبکه با SNMP ● RFC 1166: آدرس‌های IP ● RFC 1256: کشف روتر توسط ICMP | ● RFC 1305: پروتکل زمان شبکه (NTP) ● RFC 1492: پروتکل TACACS+ ● RFC 1493: اشیاء MIB برای پل‌ها (Bridge MIB) ● RFC 1534: تعامل‌پذیری DHCP و BOOTP ● RFC 1542: پروتکل بوت‌استرپ (Bootstrap Protocol) ● RFC 1643: اشیاء MIB برای رابط اترنت ● RFC 1757: مدیریت شبکه از راه دور (RMON) ● RFC 2068: پروتکل انتقال ابرمتن (HTTP) ● RFC 2131, 2132: پروتکل پیکربندی پویای میزبان (DHCP) ● RFC 2236: پروتکل مدیریت گروه اینترنت نسخه 2 (IGMP v2) ● RFC 3376: پروتکل مدیریت گروه اینترنت نسخه 3 (IGMP v3) ● RFC 2474: اولویت‌بندی سرویس‌های متمایز (DiffServ) ● RFC 3046: گزینه اطلاعات عامل رله DHCP ● RFC 3580: پروتکل RADIUS برای 802.1x ● RFC 4250-4252: پروتکل پوسته امن (SSH) |
اشیاء SNMP MIB | ● BRIDGE-MIB ● CALISTA-DPA-MIB ● CISCO-ACCESS-ENVMON-MIB ● CISCO-ADMISSION-POLICY-MIB ● CISCO-AUTH-FRAMEWORK-MIB ● CISCO-BRIDGE-EXT-MIB ● CISCO-BULK-FILE-MIB ● CISCO-CABLE-DIAG-MIB ● CISCO-CALLHOME-MIB ● CISCO-CAR-MIB ● CISCO-CDP-MIB ● CISCO-CIRCUIT-INTERFACE-MIB ● CISCO-CLUSTER-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-CONFIG-MAN-MIB ● CISCO-DATA-COLLECTION-MIB ● CISCO-DHCP-SNOOPING-MIB ● CISCO-EMBEDDED-EVENT-MGR-MIB ● CISCO-ENTITY-ALARM-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-ENVMON-MIB ● CISCO-ERR-DISABLE-MIB ● CISCO-FLASH-MIB ● CISCO-FTP-CLIENT-MIB ● CISCO-IGMP-FILTER-MIB ● CISCO-IMAGE-MIB ● CISCO-IP-STAT-MIB ● CISCO-LAG-MIB ● CISCO-LICENSE-MGMT-MIB ● CISCO-MAC-AUTH-BYPASS-MIB ● CISCO-MAC-NOTIFICATION-MIB ● CISCO-MEMORY-POOL-MIB ● CISCO-PAE-MIB ● CISCO-PAGP-MIB ● CISCO-PING-MIB ● CISCO-PORT-QOS-MIB ● CISCO-PORT-SECURITY-MIB ● CISCO-PORT-STORM-CONTROL-MIB ● CISCO-PRIVATE-VLAN-MIB ● CISCO-PROCESS-MIB ● CISCO-PRODUCTS-MIB ● CISCO-RESILIENT-ETHERNET-PROTOCOL-MIB ● CISCO-RTTMON-ICMP-MIB ● CISCO-RTTMON-IP-EXT-MIB ● CISCO-RTTMON-MIB ● CISCO-RTTMON-RTP-MIB | ● CISCO-SNMP-TARGET-EXT-MIB ● CISCO-STACK-MIB ● CISCO-STACKMAKER-MIB ● CISCO-STP-EXTENSIONS-MIB ● CISCO-SYSLOG-MIB ● CISCO-TCP-MIB ● CISCO-UDLDP-MIB ● CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-VTP-MIB ● ENTITY-MIB ● ETHERLIKE-MIB ● HC-RMON-MIB ● IEEE8021-PAE-MIB ● IEEE8023-LAG-MIB ● IF-MIB ● IP-FORWARD-MIB ● LLDP-EXT-MED-MIB ● LLDP-EXT-PNO-MIB ● LLDP-MIB ● NETRANGER ● NOTIFICATION-LOG-MIB ● OLD-CISCO-CHASSIS-MIB ● OLD-CISCO-CPU-MIB ● OLD-CISCO-FLASH-MIB ● OLD-CISCO-INTERFACES-MIB ● OLD-CISCO-IP-MIB ● OLD-CISCO-MEMORY-MIB ● OLD-CISCO-SYS-MIB ● OLD-CISCO-SYSTEM-MIB ● OLD-CISCO-TCP-MIB ● OLD-CISCO-TS-MIB ● RMON-MIB ● RMON2-MIB ● SMON-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-MPD-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-PROXY-MIB ● SNMP-TARGET-MIB ● SNMP-USM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● SNMPv2-MIB ● TCP-MIB ● UDP-MIB |
جدول 14. پشتیبانی از SFP
شماره قطعه (Part number) | مشخصات فنی (Specification) | نوع SFP | حداکثر مسافت (Max distance) | نوع کابل (Cable type) | محدوده دمایی (Temp range)* | پشتیبانی از DOM |
GLC-FE-100FX-RGD= | 100BASE-FX | اترنت سریع (FE) | 2 کیلومتر | فیبر چند حالته (MMF) | صنعتی (IND) | بله |
GLC-FE-100LX-RGD= | 100BASE-LX10 | اترنت سریع (FE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-FE-100FX= | 100BASE-FX | اترنت سریع (FE) | 2 کیلومتر | فیبر چند حالته (MMF) | تجاری (COM) | خیر |
GLC-FE-100LX= | 100BASE-LX10 | اترنت سریع (FE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | خیر |
GLC-FE-100EX= | 100BASE-EX | اترنت سریع (FE) | 40 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | خیر |
GLC-FE-100ZX= | 100BASE-ZX | اترنت سریع (FE) | 80 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | خیر |
GLC-FE-100BX-D= | 100BASE-BX10 | اترنت سریع (FE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | خیر |
GLC-FE-100BX-U= | 100BASE-BX10 | اترنت سریع (FE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | بله |
GLC-SX-MM-RGD= | 1000BASE-SX | اترنت گیگابیتی (GE) | 550 متر | فیبر چند حالته (MMF) | صنعتی (IND) | بله |
GLC-LX-SM-RGD= | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | 550 متر / 10 کیلومتر | MMF/SMF | صنعتی (IND) | بله |
GLC-ZX-SM-RGD= | 1000BASE-ZX | اترنت گیگابیتی (GE) | 70 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-BX-U-I= | 1000BASE-BX | اترنت گیگابیتی (GE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-BX-D-I= | 1000BASE-BX | اترنت گیگابیتی (GE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-BX40-U-I= | 1000BASE-BX40 | اترنت گیگابیتی (GE) | 40 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-BX40-D-I= | 1000BASE-BX40 | اترنت گیگابیتی (GE) | 40 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-BX40-DA-I= | 1000BASE-BX40 | اترنت گیگابیتی (GE) | 40 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-BX80-U-I= | 1000BASE-BX80 | اترنت گیگابیتی (GE) | 80 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-BX80-D-I= | 1000BASE-BX80 | اترنت گیگابیتی (GE) | 80 کیلومتر | فیبر تک‌حالته (SMF) | صنعتی (IND) | بله |
GLC-SX-MMD= | 1000BASE-SX | اترنت گیگابیتی (GE) | 550 متر | فیبر چند حالته (MMF) | گسترده (EXT) | بله |
GLC-LH-SMD= | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | 550 متر / 10 کیلومتر | MMF/SMF | گسترده (EXT) | بله |
GLC-EX-SMD= | 1000BASE-EX | اترنت گیگابیتی (GE) | 40 کیلومتر | فیبر تک‌حالته (SMF) | گسترده (EXT) | بله |
GLC-ZX-SMD= | 1000BASE-ZX | اترنت گیگابیتی (GE) | 70 کیلومتر | فیبر تک‌حالته (SMF) | گسترده (EXT) | بله |
GLC-BX-D= | 1000BASE-BX10 | اترنت گیگابیتی (GE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | بله |
GLC-BX-U= | 1000BASE-BX10 | اترنت گیگابیتی (GE) | 10 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | بله |
CWDM-SFP-xxxx= (8 فرکانس) | CWDM 1000BASE-X | اترنت گیگابیتی (GE) | فیبر تک‌حالته (SMF) | تجاری (COM) | بله | |
DWDM-SFP-xxxx= (40 فرکانس) | DWDM 1000BASE-X | اترنت گیگابیتی (GE) | فیبر تک‌حالته (SMF) | تجاری (COM) | بله | |
SFP-GE-S= | 1000BASE-SX | اترنت گیگابیتی (GE) | 550 متر | فیبر چند حالته (MMF) | گسترده (EXT) | بله |
SFP-GE-L= | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | 550 متر / 10 کیلومتر | MMF/SMF | گسترده (EXT) | بله |
SFP-GE-Z= | 1000BASE-ZX | اترنت گیگابیتی (GE) | 70 کیلومتر | فیبر تک‌حالته (SMF) | گسترده (EXT) | بله |
GLC-SX-MM= | 1000BASE-SX | اترنت گیگابیتی (GE) | 550 متر | فیبر چند حالته (MMF) | تجاری (COM) | خیر |
GLC-LH-SM= | 1000BASE-LX/LH | اترنت گیگابیتی (GE) | 550 متر / 10 کیلومتر | MMF/SMF | تجاری (COM) | خیر |
GLC-ZX-SM= | 1000BASE-ZX | اترنت گیگابیتی (GE) | 70 کیلومتر | فیبر تک‌حالته (SMF) | تجاری (COM) | بله |
GLC-TE= | 1000BASE-T | اترنت گیگابیتی (GE) | 100 متر | مسی (Copper) | گسترده (EXT) | غیرقابل اعمال (NA) |
GLC-T= | 1000BASE-T | اترنت گیگابیتی (GE) | 100 متر | مسی (Copper) | تجاری (COM) | غیرقابل اعمال (NA) |
GLC-T-RGD= | 1000BASE-T | اترنت گیگابیتی (GE) | 100 متر | مسی (Copper) | صنعتی (IND) | غیرقابل اعمال (NA) |
توجه:
همه ماژول‌های SFP در تمامی نسخه‌های نرم‌افزاری پشتیبانی نمی‌شوند. برای اطلاع از اولین نسخه نرم‌افزاری که از SFP پشتیبانی می‌کند، به این آدرس مراجعه کنید:https://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html.
همه ماژول‌های SFP در فایل‌های PROFINET GSD و نرم‌افزارهای SIMATIC STEP7/TIA Portal پشتیبانی نمی‌شوند؛ لطفاً برای اطلاعات بیشتر مراجعه کنید به https://www.cisco.com/c/en/us/td/docs/switches/lan/industrial/software/configuration/guide/b_sfp_TIA.html
اطلاعات سفارش
جدول 15، اطلاعات سفارش‌گذاری (Ordering Information) برای سیستم Cisco IE 4000 را فهرست می‌کند.
جدول 15. اطلاعات سفارش‌گذاری (Ordering information)
شناسه محصول (Product ID) | توضیحات |
شناسه‌های سخت‌افزاری (PIDs) سیسکو سری IE 4010 | |
IE-4010-16S12P | سوئیچ IE4010 دارای 12 پورت SFP گیگابیتی، 12 پورت مسی PoE+ گیگابیتی و 4 پورت آپلینک SFP گیگابیتی |
IE-4010-4S24P | سوئیچ IE4010 دارای 24 پورت مسی PoE+ گیگابیتی و 4 پورت آپلینک SFP گیگابیتی |
شناسه‌های (PIDs) لایسنس‌های نرم‌افزاری و لوازم جانبی سیسکو سری IE 4010 | |
IE-LICENSE-SPARE | لایسنس یدکی برای ارتقای نرم‌افزاری (از ویژگی‌های لایه 2 به لایه 3) |
L-IE4000-RTU= | لایسنس الکترونیکی ارتقای نرم‌افزاری IE4010 از ویژگی‌های لایه 2 (LAN Base) به ویژگی‌های لایه 3 (IP Services) |
LIC-MRP-Manager= | لایسنس مدیریت حلقه MRP (MRP ring manager) |
LIC-MRP-Client= | لایسنس کلاینت حلقه MRP (MRP ring client) |
SD-IE-1GB= | کارت حافظه SD یک گیگابایتی برای IE - قطعه یدکی |
لایسنس‌های Cisco Catalyst Center برای سیسکو سری IE 4010 | |
IE4010-DNA-E-H | لایسنس Cisco Catalyst Center DNA Essentials |
IE4010-DNA-E-H-3Y | گزینه لایسنس 3 ساله Cisco Catalyst Center DNA Essentials |
IE4010-DNA-E-H-5Y | گزینه لایسنس 5 ساله Cisco Catalyst Center DNA Essentials |
IE4010-DNA-E-H-7Y | گزینه لایسنس 7 ساله Cisco Catalyst Center DNA Essentials |
IE4010-DNA-A-H | لایسنس Cisco Catalyst Center DNA Advantage |
IE4010-DNA-A-H-3Y | گزینه لایسنس 3 ساله Cisco Catalyst Center DNA Advantage |
IE4010-DNA-A-H-5Y | گزینه لایسنس 5 ساله Cisco Catalyst Center DNA Advantage |
IE4010-DNA-A-H-7Y | گزینه لایسنس 7 ساله Cisco Catalyst Center DNA Advantage |
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره سوئیچ‌های سری Cisco IE 4010، به این وب‌سایت مراجعه کنید https://www.cisco.com/go/ie4010.
| مدل | IE-4010-16S12P |
محصولات مرتبط
تلفن آی پی با قابلیت بیسیم CP-8861-K9 سیسکو
