روتر صنعتی IR1835-K9 سیسکو
روتر صنعتی IR1835-K9 سیسکو

روتر صنعتی IR1835-K9 سیسکو

وضعیت کالا: نو | New in Box
0 نظر
وضعیت موجودی:عدم موجودی
تولید کننده:
کد محصول: IR1835-K9
  • اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
  • دسته: Cisco 800 Series
    زیردسته: Cisco 800 Series Chassis
  • مدل: IR1835-K9
  • توضیحات: Cisco Catalyst IR1835 Rugged Series Router
  • قیمت: 3,015.00 دلار
    آخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
  • اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
  • تاریخ معرفی محصول:
  • تاریخ پایان فروش:
  • تاریخ پایان پشتیبانی:
۱۴۰۵/۰۳/۱۹ :بروزرسانی شده در تاریخ

مقدمه

روترهای سری Cisco Catalyst IR1800 Rugged جهشی قابل‌توجه در شبکه‌های صنعتی محسوب می‌شوند که به‌طور خاص برای پاسخگویی به نیازهای سخت‌گیرانه استقرار در محیط‌های متحرک و ثابت در شرایط دشوار طراحی شده‌اند. با ادامه روند تحول دیجیتال در صنایع، نیاز به اتصال قابل‌اطمینان و با کارایی بالا در لبه شبکه (edge) به امری حیاتی تبدیل شده است. این روترها برای پر کردن شکاف میان شبکه‌های سازمانی سنتی و شرایط چالش‌برانگیز در بخش‌هایی مانند حمل‌ونقل، خدمات شهری، ایمنی عمومی و تولید طراحی شده‌اند. سیسکو با ادغام قابلیت‌های پیشرفته مسیریابی با سخت‌افزار ماژولار، زیربنایی مستحکم برای برنامه‌های کاربردی حساس فراهم می‌کند که نیازمند پایداری مداوم و انتقال امن داده‌ها هستند.

این دستگاه‌ها برای مقاومت در برابر دماهای شدید، لرزش و تداخل الکترومغناطیسی ساخته شده‌اند و تضمین می‌کنند که عملیات بدون توجه به محیط فیزیکی، بدون وقفه باقی بماند. این سری صرفاً در مورد اتصال نیست؛ بلکه در مورد فراهم کردن یک پلتفرم جامع است که از edge computing، امنیت پیشرفته و یکپارچه‌سازی بی‌نقص با زیرساخت‌های IT موجود پشتیبانی می‌کند. با بهره‌گیری از قدرت Cisco IOS XE، سری IR1800 یک تجربه سیستم‌عامل منسجم ارائه می‌دهد که مدیریت و استقرار در شبکه‌های توزیع‌شده را ساده می‌کند. این رویکرد به سازمان‌ها اجازه می‌دهد تا عملیات خود را به طور کارآمد مقیاس‌بندی کنند و در عین حال استانداردهای بالای عملکرد و قابلیت اطمینان مورد انتظار از راهکارهای سازمانی Cisco را حفظ نمایند.

علاوه بر این، معماری سری Catalyst IR1800 بر انعطاف‌پذیری و آینده‌نگری تأکید دارد. با تکامل نیازهای شبکه، ماهیت ماژولار این روترها امکان ارتقای سخت‌افزاری و افزودن رابط‌های جدید را بدون نیاز به تعویض کامل سیستم فراهم می‌کند. این سازگاری برای کسب‌وکارهایی که به دنبال محافظت از سرمایه‌گذاری‌های بلندمدت خود و همگام ماندن با پیشرفت‌های فناوری هستند، حیاتی است. سری IR1800، چه در یک خودروی پلیس، چه در یک ایستگاه فرعی دورافتاده و چه در محیط کارخانه مستقر شود، به عنوان یک هاب همه‌کاره و مقاوم عمل می‌کند که سازمان‌ها را قادر می‌سازد از پتانسیل کامل داده‌های خود بهره‌برداری کنند، که در نهایت منجر به افزایش بهره‌وری عملیاتی و تصمیم‌گیری هوشمندانه‌تر در لحظه می‌شود.

نمای کلی محصول

سری Cisco Catalyst IR1800 Rugged شامل چندین مدل متمایز است که هر کدام برای سناریوهای استقرار خاصی طراحی شده‌اند، در حالی که همگی از یک هسته سخت‌افزاری مشترک با کارایی بالا بهره می‌برند. مدل‌های اصلی شامل IR1821، IR1831، IR1833 و IR1835 هستند. این روترها به صورت ماژولار طراحی شده‌اند و به کاربران اجازه می‌دهند گزینه‌های اتصال خاص—مانند 5G، Wi-Fi 6 یا پورت‌های اترنت اضافی—که به بهترین وجه با نیازهای عملیاتی منحصربه‌فرد آن‌ها مطابقت دارد را انتخاب کنند. مدل IR1821 به عنوان مدل پایه عمل کرده و زیربنایی مستحکم برای مسیریابی صنعتی استاندارد ارائه می‌دهد، در حالی که مدل‌های IR1831 و IR1833 قابلیت‌های پیشرفته‌تری از جمله قدرت پردازش بالاتر و اسلات‌های توسعه اضافی برای ماژول‌های تخصصی را معرفی می‌کنند. مدل IR1835 به عنوان پرامکانات‌ترین گزینه متمایز است و حداکثر انعطاف‌پذیری را برای کاربردهای پیچیده با پهنای باند بالا فراهم می‌کند.

محور اصلی این خط تولید، یکپارچه‌سازی قابلیت‌های شبکه‌سازی نرم‌افزار-محور (SDN) سیسکو است. با استفاده از Cisco DNA Center، مدیران شبکه می‌توانند فرآیند تأمین، نظارت و عیب‌یابی این روترها را از طریق یک داشبورد متمرکز، خودکارسازی کنند. این مدیریت متمرکز برای سازمان‌هایی که دارایی‌های آن‌ها در مناطق جغرافیایی مختلف پراکنده است، یک تحول اساسی محسوب می‌شود، زیرا زمان و هزینه مربوط به پیکربندی دستی را به‌طور قابل‌توجهی کاهش می‌دهد. سخت‌افزار این دستگاه در یک شاسی مستحکم و بدون فن با استاندارد IP30 قرار گرفته است که محافظت در برابر گرد و غبار و ذرات معلق را تضمین می‌کند. این انتخاب در طراحی برای محیط‌های صنعتی که دسترسی جهت تعمیر و نگهداری محدود است و خرابی تجهیزات می‌تواند منجر به توقف‌های پرهزینه شود، حیاتی است.

فراتر از سخت‌افزار فیزیکی، سری IR1800 به‌طور عمیقی با اکوسیستم امنیتی Cisco یکپارچه شده است. این روترها از مکانیزم‌های پیشرفته رمزنگاری، فایروال و تشخیص تهدید پشتیبانی می‌کنند که از داده‌ها در حین انتقال از لبه (edge) به فضای ابری محافظت می‌نمایند. این رویکردِ «امنیت‌محور» برای شبکه‌های صنعتی مدرن که به‌طور فزاینده‌ای هدف تهدیدات سایبری قرار می‌گیرند، ضروری است. سری Catalyst IR1800 با ترکیب اتصال پرسرعت، امنیت مستحکم و سهولت در مدیریت، راهکاری جامع برای لبه صنعتی مدرن ارائه می‌دهد. این سری به‌طور مؤثری نحوه مدیریت دارایی‌های از راه دور توسط سازمان‌ها را متحول کرده و نقاط داده‌ای که پیش‌تر ایزوله بودند را به بینش‌های عملی تبدیل می‌کند که موجب ارتقای ارزش تجاری و تعالی عملیاتی در سراسر سازمان می‌شود.

ویژگی‌ها و مزایا

  • پشتیبانی از 5G پرسرعت و Wi-Fi 6، اتصال فوق‌العاده قابل‌اطمینان و با تأخیر کم را برای کاربردهای صنعتی سیار و از راه دور تضمین می‌کند.
  • طراحی ماژولار امکان استفاده از ماژول‌های قابل تعویض در محل را فراهم می‌کند که به سازمان‌ها اجازه می‌دهد رابط‌هایی مانند GPS، پورت‌های سریال یا مودم‌های سلولی اضافی را بدون نیاز به تعویض کل روتر ارتقا دهند.
  • سیستم‌عامل Cisco IOS XE یک محیط نرم‌افزاری منسجم، قابل برنامه‌ریزی و امن فراهم می‌کند که مدیریت و اتوماسیون شبکه را ساده می‌سازد.
  • ساختار سخت‌افزاری مقاوم و بدون فن برای تحمل نوسانات شدید دما، لرزش‌های بالا و ضربه ساخته شده است که آن را برای استقرار در وسایل نقلیه و کابینت‌های فضای باز ایده‌آل می‌کند.
  • ویژگی‌های امنیتی یکپارچه، از جمله فناوری Cisco Trust Anchor و رمزگذاری پیشرفته، از داده‌های حساس محافظت کرده و از دسترسی غیرمجاز در لبه شبکه جلوگیری می‌کنند.
  • پشتیبانی از Cisco DNA Center امکان مدیریت متمرکز و نرم‌افزار-محور را فراهم می‌کند که پیچیدگی عملیاتی را کاهش داده و استقرار خدمات جدید را تسریع می‌بخشد.
  • قابلیت‌های رایانش لبه (Edge computing) امکان پردازش محلی داده‌ها را فراهم کرده، نیاز به ارسال حجم زیادی از اطلاعات به فضای ابری را کاهش می‌دهد و زمان پاسخ‌دهی برای برنامه‌های حیاتی را بهبود می‌بخشد.
  • گزینه‌های جامع مدیریت توان، از جمله پشتیبانی از Power over Ethernet (PoE)، به روترها اجازه می‌دهد تا دستگاه‌های متصل مانند دوربین‌ها و حسگرها را مستقیماً تغذیه کنند که این امر نصب را ساده‌تر می‌کند.
  • ویژگی‌های پیشرفته GPS و ردیابی موقعیت مکانی، دید بلادرنگ از مکان دارایی‌های سیار فراهم می‌کنند که برای مدیریت ناوگان و عملیات ایمنی عمومی حیاتی است.
  • پشتیبانی طولانی‌مدت از چرخه عمر محصول و قابلیت اطمینان سخت‌افزاری، هزینه کل مالکیت را کاهش داده و از سرمایه‌گذاری سازمان در برابر منسوخ شدن سریع فناوری محافظت می‌کند.
۱۴۰۵/۰۳/۱۹ :بروزرسانی شده در تاریخ

روترهای سری Cisco Catalyst IR1800 Rugged عملکرد (Performance)، امنیت (Security) و انعطاف‌پذیری (Flexibility) لازم را برای کمک به تسریع مسیر دیجیتالی‌سازی شما در لبه شبکه (Edge) ارائه می‌دهند.

نمای کلی محصول

روترهای سری Cisco Catalyst IR1800 Rugged، همه‌کاره‌ترین روترهای اینترنت اشیاء (IoT) سیسکو هستند که ارائه می‌دهند

قابلیت‌های امنیتی پیشرفته مانند دیواره آتش نسل جدید (Next-Generation Firewall - NGFW). آن‌ها روترهای 5G امن و با کارایی بالا را در یک طراحی ماولار (modular) ارائه می‌دهند که از فناوری‌های LTE اختصاصی، FirstNet، Verizon Frontline، Wi-Fi 6 و اترنت گیگابیتی (Gigabit Ethernet) پشتیبانی می‌کنند. این محصولات با سطح بالایی از طراحی ماولار (modularity) توسعه یافته‌اند و می‌توانند سفارشی‌سازی شوند تا به شما در کاهش هزینه‌ها و آماده‌سازی سرمایه‌گذاری‌های شبکه برای آینده کمک کنند و نیازهای فردا را مدنظر قرار دهند. این روترها با بهره‌گیری از پهنای باند بالا و توان عملیاتی (throughput) ناشی از 5G و Wi-Fi 6، به شما امکان می‌دهند تمامی دارایی‌های خود را متصل کنید، شبکه‌ها را همگرا سازید (converge) و بهره‌وری را افزایش دهید.

سری Catalyst IR1800 امنیت در سطح سازمانی (enterprise-grade security) را از سخت‌افزار تا ارتباطات شبکه و تمام دارایی‌های صنعتی فراهم می‌کند. این روترها از Cisco IOS XE، سیستم‌عامل نسل بعدی و کاملاً قابل برنامه‌ریزی سیسکو، بهره می‌برند.

مقیاس‌پذیری و ساده‌سازی عملیات در لبه شبکه (edge) با ابزارهای قدرتمند مدیریت شبکه مانند Cisco SD-WAN Manager و Cisco Catalyst Center برای پیکربندی (configuration)، نظارت (monitoring) و عیب‌یابی (troubleshooting).

مدل IR1800 از Cisco ThousandEyes Assurance پشتیبانی می‌کند که به شما امکان می‌دهد شبکه خود را با دید سرتاسری (end-to-end visibility) تا لبه صنعتی (industrial edge) به صورت پیشگیرانه مانیتور کنید، و همچنین از Cisco Cyber Vision برایکشف تمامی تجهیزات متصل به شبکه صنعتی (discovery of everything connected to your industrial network)، ارزیابی وضعیت امنیت فناوری عملیاتی (OT security posture) و بخش‌بندی تطبیقی شبکه (adaptive network segmentation) جهت ارتقای امنیت کارآمد OT در مقیاس وسیع پشتیبانی می‌کند.

سری IR1800 (IR1800 Series) به گونه‌ای طراحی شده است که در برابر محیط‌های سخت و دشوار در مناطق دورافتاده، مانند پروژه‌های انرژی تجدیدپذیر، مقاومت کند. این محصول با ارائه اتصال قابل‌اعتماد و مقاوم (rugged connectivity) برای دارایی‌های ثابت مانند تجهیزات نفت و گاز، مزارع خورشیدی و بادی، دستگاه‌های خودپرداز (ATM) و ایستگاه‌های شارژ خودروهای برقی (EV)، عملکردی بی‌نقص ارائه می‌دهد.

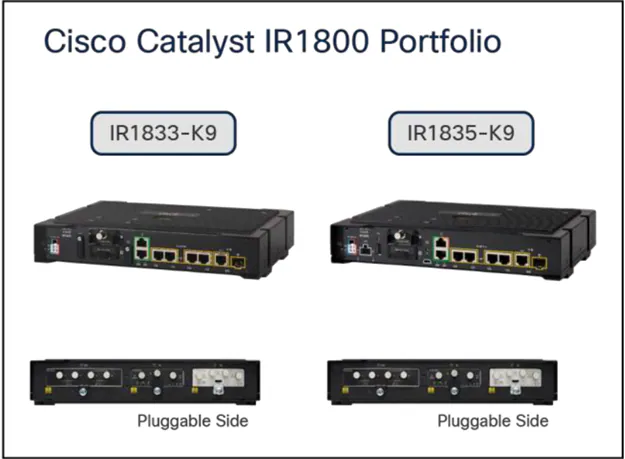

Related image, diagram or screenshot

شکل 1.

نکات برجسته محصول (Product Highlights)

موارد استفاده (Use cases)

نفت و گاز (Oil and Gas)

پایش خطوط لوله (pipelines)، تنظیم فشار شیرها (valves)، بهینه‌سازی تولید و جلوگیری از توقف‌های ناخواسته (unplanned downtime).

با فعال‌سازی قابلیت دید دستگاه (machine visibility) و پایش تجهیزات (equipment monitoring)، از بروز خطاها پیش از وقوع آن‌ها جلوگیری کرده و در عین حال هزینه‌ها را کاهش دهید.

معابر و تقاطع‌ها (Roadways and intersections)

آژانس‌های بزرگراهی و حمل‌ونقل به شبکه‌های قابل اعتمادی نیاز دارند تا دوربین‌های کنترل سرعت، دوربین‌های نظارتی و موارد دیگر را با استفاده از فناوری‌های بک‌هاول (backhaul) مانند 4G و 5G، به همراه قابلیت‌های دسترسی از راه دور امن (secure remote access) برای نگهداری تجهیزات از راه دور، به یکدیگر متصل کنند.

تولید انرژی تجدیدپذیر (Renewable energy production)

جمع‌آوری تله‌متری (telemetry)، نظارت بر عملیات، تشخیص رویدادها، دسترسی از راه دور آسان به تجهیزات کنترلی و تأمین امنیت فیزیکی در مکان‌های دوردست، همگی با بهره‌گیری از شبکه‌های سلولی (cellular networks) برای اتصال ساده توربین‌های بادی منفرد و پنل‌های خورشیدی امکان‌پذیر است.

شارژرهای خودروی برقی (EV chargers)

با توجه به خطرات ناشی از خرابی سخت‌افزار، قطعی‌های غیرمنتظره، مشکلات پرداخت و موارد مشابه، شما به اتصال قابل اعتمادی برای زیرساخت خودروهای الکتریکی (EV) خود نیاز دارید تا بتوانید تجهیزات را به صورت راه دور (remote) مانیتور و نگهداری کنید. این امر به شما کمک می‌کند تا مشکلات را به سرعت برطرف نموده، نیاز به اعزام تکنسین (truck roll) را کاهش دهید و در نهایت تجربه کاربری بی‌نقص و یکپارچه‌ای را ارائه دهید.

دستگاه‌های متصل (Connected machines)

چه با ماشین‌آلات سنگین صنعتی سر و کار داشته باشید و چه با سیستم‌های راه دور مانند دستگاه‌های خودپرداز (ATM)، کیوسک‌ها و ماشین‌های فروش خودکار (vending machine)، برای دسترسی این تجهیزات به برنامه‌های کاربردی کسب‌وکار (business applications)، عیب‌یابی مشکلات و حفظ زمان آپدیت و پایداری (uptimes)، به اتصال شبکه (connectivity) نیاز دارید.

استخراج (Mining)

اتصال کامیون‌های سبک و سایر دارایی‌ها با استفاده از ترکیبی از شبکه‌های سلولی خصوصی (private cellular networks) و وای‌فای (Wi-Fi)، به دلیل پوشش ضعیف شبکه سلولی عمومی (public cellular coverage) و نیاز به اتصال با پهنای باند بالا و مقرون‌به‌صرفه (cost-effective high throughput connectivity) برای کاربردهای پرپهنای باند (high bandwidth applications) مانند ویدیو و انتقال فایل، و همچنین اتصال درون‌خودرویی (on-board connectivity) برای ناوگان‌ها.

ویژگی‌ها و مزایا (Features and benefits)

ویژگی‌ها و مزایای کلیدی (Key features and benefits)

جدول 1.       ویژگی‌ها و مزایا (Features and benefits)

ویژگی (Feature)

مزیت (Benefit)

اتصال قابل‌اعتماد برای محیط‌های موبایل حیاتی (Mission-Critical)
●  مدل ماژولار IR1800 با دو اسلات سلولی قادر است چندین سرویس سلولی را به طور همزمان برای کاربردهای حیاتی (Mission-Critical) اجرا کند که امکان redundancy (پشتیبان‌گیری) باند سلولی دوگانه را فراهم می‌سازد.
●  پشتیبانی از Wi-Fi 6 با استاندارد IEEE 802.11ax به صورت ماژولار. وای‌فای دو بانده (2.4 و 5 گیگاهرتز) می‌تواند قابلیت نقطه دسترسی (Access Point) و همچنین قابلیت بک‌هاول (Backhaul) را (در حالت ثابت) برای اتصال به زیرساخت وای‌فای فراهم کند.

طراحی ماژولار (Modular Design)
●  طراحی فوق‌العاده ماژولار، نیازهای در حال تکامل تجاری و فنی را پشتیبانی کرده و از سرمایه‌گذاری شما محافظت می‌کند.
●  پشتیبانی از چندین ماژول مختلف، از جمله 4G/LTE عمومی یا اختصاصی و 5G، استاندارد Wi-Fi 6، امنیت عمومی LTE تایید شده توسط FirstNet، حافظه SSD، و فناوری پیشرفته GNSS (سیستم ماهواره‌ای ناوبری جهانی)؛ که بدین ترتیب انعطاف‌پذیری بالایی برای انتخاب پیکربندی دلخواه متناسب با پیاده‌سازی‌های مختلف فراهم می‌کند.

امنیت (Security)
●  ارائه امنیت سازمانی (Enterprise-Grade) چندلایه و سرتاسری که بخشی از سیستم‌عامل فوق‌العاده امن و پیشرفته Cisco IOS XE است.
●  برای امنیت بیشتر، مدل IR1800 از سوئیت‌های امنیتی پیشرفته در سطح سازمانی (Enterprise-Grade) مانند تشخیص یکپارچه تهدیدات (Unified Threat Detection) برای استقرارهایی که به سطح بالاتری از امنیت در سطح سازمانی نیاز دارند، پشتیبانی می‌کند.
●  پشتیبانی از Cisco Cyber Vision که قابلیت دید (Visibility) کامل نسبت به دارایی‌های صنعتی متصل به روتر را فراهم می‌کند.

رایانش لبه (Edge Computing)
●  دارای منابع رایانش لبه داخلی و پشتیبانی از میزبانی برنامه Cisco IOx App برای اجرای ایمن برنامه‌های کاربردی شما در لبه شبکه (Edge).
●  پشتیبانی از مجموعه نرم‌افزاری Cisco’s Edge Intelligence برای استخراج هوش تجاری.

ذخیره‌سازی یکپارچه (Integrated Storage)
●  پشتیبانی از توسعه حافظه داخلی جهت ذخیره‌سازی چندرسانه‌ای و داده‌های حیاتی (Mission-Critical) در لبه شبکه (Edge) با استفاده از SSD صنعتی قابل تعویض در محل (Field-Replaceable).

فناوری SD-WAN
●  پشتیبانی از فناوری Cisco IOS XE SD-WAN برای مدیریت مؤثر صدها مکان مجزا، کاهش TCO (هزینه کل مالکیت) و بهره‌برداری در مقیاس وسیع.
●  پشتیبانی از امنیت پیشرفته SD-WAN در مدل IR1835 با داشتن حافظه 8 گیگابایتی.

تضمین کیفیت ThousandEyes (ThousandEyes Assurance)
●  نظارت پیشگیرانه بر سلامت اتصال شبکه دارایی‌های OT و بهبود تاب‌آوری عملیاتی با قابلیت دید سرتاسری شبکه

گواهینامه‌های ایمنی عمومی (Public Safety Certifications)
●  سازگار با FirstNet (FirstNet Capable)
●  Verizon Frontline

ویژگی‌های برجسته (Prominent features)

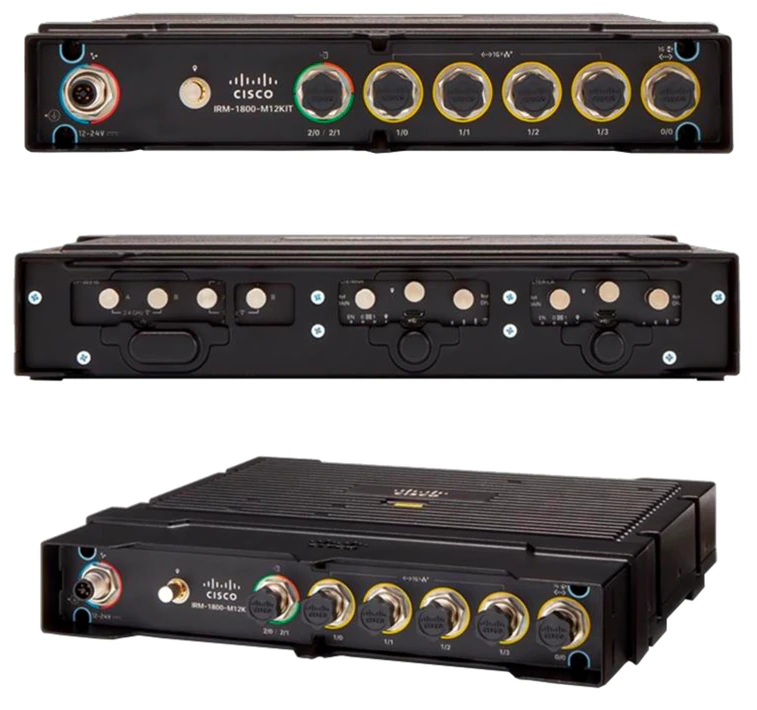

سبد محصولات روترهای صنعتی و مقاوم سری Cisco Catalyst IR1800 (Cisco Catalyst IR1800 Rugged Series Routers)

روترهای سری Cisco Catalyst IR1800 Rugged، بهترین روترهای مقاوم‌سازی شده در کلاس خود هستند که برای تجهیزات متحرک یا در حال حرکت، ثابت یا دورافتاده طراحی شده‌اند. این روترهای بسیار انعطاف‌پذیر و ماژولار (modular)، آماده پشتیبانی از فناوری 5G بوده و از آخرین استانداردهای وای‌فای 6 (Wi-Fi 6) بهره می‌برند. سری IR1800 شامل مدل‌های زیر است: IR1833-K9 و IR1835-K9.

Related image, diagram or screenshot

شکل 2.

مدل‌های سری Catalyst IR1800 (Catalyst IR1800 Series Models)

جدول زیر ویژگی‌های رده‌بالا (top-level features) مدل‌های سری IR1800 (IR1800 Series) را توضیح می‌دهد.

جدول 2.           مقایسه ویژگی‌های کلیدی (Key Features)

ویژگی (Feature)

IR1833-K9

IR1835-K9

حافظه (Memory)

4 گیگابایت (4 GB)

8 گیگابایت (8 GB)

اسلات‌های ماژولار قابل تعویض (سلولی) (Pluggable slots (cellular))

2

2

اسلات ماژولار پهن (Wi-Fi) (Wide pluggable slot (Wi-Fi))

1

1

مدیریت توان احتراق (Ignition power management)

✓

✓

پورت‌های شبکه محلی (LAN) گیگابیت اترنت (x4) (Gigabit Ethernet (GE) LAN (x4))

✓

✓

پورت ترکیبی RJ-45/SFP برای شبکه گسترده (WAN) (L3) (x1) (Combo RJ-45/SFP GE WAN port (L3) (x1))

✓

✓

کنسول میکرو USB (Micro USB console)

✓

✓

تغذیه از طریق کابل شبکه (PoE)/PoE+

✓

✓

اسلات درایو حالت جامد (SSD) (SSD slot)

✓

✓

اسلات سیستم ماهواره‌ای ناوبری جهانی (GNSS) با قابلیت محاسبه موقعیت خودرو (Automotive dead reckoning GNSS slot)

✓

✓

ورودی/خروجی دیجیتال (x4) (Digital I/O (x4))

-

✓

رابط سریال (Serial interface)

RS-232 (2)

RS-232 (1),

RS-232/485 (1)

جایابی پورت‌های رابط IR1800 (Interface Ports)

Related image, diagram or screenshot

شکل 3.

پورت‌های ارتباطی IR1833-K9 (IR1833-K9 interface ports)

Related image, diagram or screenshot

شکل 4.

پورت‌های رابط IR1835-K9 (IR1835-K9 interface ports)

Related image, diagram or screenshot

شکل 5 (Figure 5).

نمای از بالا (Top view)

سری Catalyst IR1800 همچنین فناوری Wi-Fi 6 را در قالب یک ماژول قابل اتصال (pluggable form factor) معرفی می‌کند. این ماژول مقاوم و با قابلیت اتصال گسترده (ruggedized wide pluggable module)، جدیدترین فناوری وای‌فای را ارائه می‌دهد و با به‌روزترین کنترل‌رهای بی‌سیم (wireless controllers) سیسکو سازگار است. این ماژول می‌تواند در حالت‌های کنترل و پروویژنینگ نقاط دسترسی بی‌سیم (CAPWAP) و کنترل‌ر بی‌سیم تعبیه‌شده (Embedded Wireless Controller یا EWC) و همچنین در حالت پل گروه کاری (Work Group Bridge یا WGB) فعالیت کند.

Related image, diagram or screenshot

شکل 6.

ماژول قابل اتصال واید وای‌فای 6 (Wi-Fi 6 wide pluggable module)

مدل Catalyst IR1800 Wi-Fi 6 از سناریوها و حالت‌های استقرار (deployment scenarios and modes) زیر پشتیبانی می‌کند.

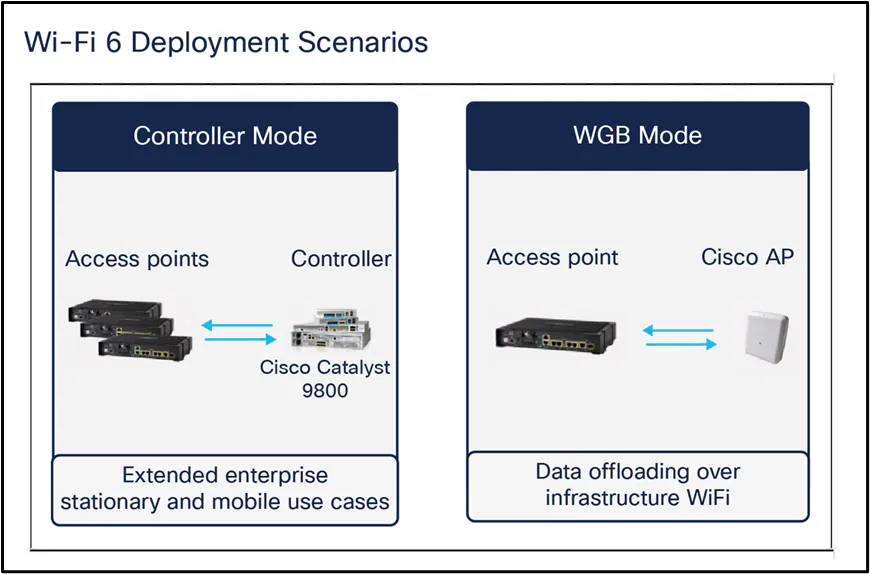

Related image, diagram or screenshot

شکل 7.

سناریوهای پیاده‌سازی وای‌فای 6 (Wi-Fi 6 Deployment Scenarios)

مشخصات حافظه (Memory specifications)

جدول 3.           مشخصات حافظه (Memory specifications)

ویژگی (Feature)

مشخصات فنی (Specification)

حافظه DRAM پیش‌فرض و حداکثر (Default and maximum DRAM)
●  4 گیگابایت (IR1833)
●  8 گیگابایت (IR1835)

حافظه فلش پیش‌فرض و حداکثر (Default and maximum flash memory)
●  4 گیگابایت (IR1833)
●  8 گیگابایت (IR1835)

فضای ذخیره‌سازی SSD قابل ارتقا (Expandable SSD storage)
●  فضای ذخیره‌سازی 100 گیگابایتی صنعتی و قابل تعویض در محل سیسکو (Cisco’s industrial-grade field-replaceable 100-GB storage - IRM-SSD-100G)

حافظه فلش پشتیبان (Backup flash storage)
●  لایه‌ای اضافی از محافظت در برابر چرخه‌های خاموش شدن نامناسب فراهم می‌کند و در نتیجه از هرگونه خرابی حافظه (memory corruption) جلوگیری می‌کند.

مشخصات فیزیکی (Physical Specifications)

جدول 4.           مشخصات فیزیکی (Physical specifications)

Feature

Specification

Physical dimensions
(H x W x D)
●  2.20 x 11.04 x 8.06 in. (55.9 x 280.4 x 204.7 mm)
●  2.20 x 11.04 x 9.73 in. (55.9 x 280.4 x 247.0 mm) with additional IP54-KIT
(IR1800-IP54-KIT)

Weight
●  2.4 kg (5.3 lb) (without any modules)
●  3.1 kg (6.8 lb) (fully configured)

IP rating
●  IP40 rated
●  IP54 rated with additional IP54-KIT (IR1800-IP54-KIT)

Mounting options
●  DIN rail
●  Panel mount

مشخصات توان (Power Specifications)

جدول 5.           مشخصات توان مصرفی (Power specifications)

Feature

Specification

Power input
●  Nominal voltage: +12V and +24V
●  Minimum and maximum input voltage: 9V - 36V
●  Maximum and Minimum input current: 7.56A - 1.99A

Power consumption

●  At idle: 16W (at 12V), 17W (at 24V)
●  Typical: 22W (at 12V), 23W (at 24V)
●  Maximum: 27W (without PoE), 71W (with PoE)

رابط‌های کاربری (Interfaces)

جدول 6.           اینترفیس‌ها (Interfaces)

Feature

Specification

WAN interfaces
●  Pluggable Interface Module slots

◦      2x for Cisco Cellular Pluggable Interface Modules

●  Wide interface pluggable module slots-

◦      1x on all IR1800 models for Cisco Wi-Fi 6 Wide Interface Pluggable Module

●  Combo 10/100/1000 Mbps Ethernet port (RJ-45 and SFP) (1x on all IR1800 models)

LAN interfaces

●  4x 10/100/1000 Mbps RJ-45 Ethernet ports

Asynchronous serial interfaces

●  IR1833: 1x RS-232 DTE port and 1x RS-232 DCE port
●  IR1835: 1x RS-232 DTE port and 1x RS-232 DCE/RS-422/RS-485 port

Console

●  1 micro-USB port

Automotive dead reckoning GNSS

●  IR1833, IR1835: 1x slot for automotive dead reckoning GNSS module (IRM-GNSS-ADR)

Expandable storage

●   IR1833, IR1835: 1x slot for Cisco’s industrial 100-GB SSD (IRM-SSD-100G)

Power input/CAN bus combo

●   4-pin Molex Mini-Fit port for power and CAN bus (see accessories for more details)

Digital I/O

●   IR1835: 4x digital I/O ports

Ignition power management

●  All IR1800 models have automatic ignition power management capability for Ignition sense.
●  IR1835 supports Ignition power management with Ignition signal switching.

USB port

●   1x USB 2.0 Type A

Status LEDs

●  Top surface

◦      1x system status LED

●  Front surface

◦      1x ignition power management LED

◦      1x system status LED

◦      4x Gigabit Ethernet LEDs

◦      2x Combo Gigabit Ethernet-SFP LEDs

◦      IR1833, IR1835: 1x expandable storage LED

◦      IR1833, IR1835: 1x automotive dead reckoning GNSS LED

◦      IR1835: 4x digital I/O LEDs

●  Cellular and Wi-Fi modules have power and status LEDs on the modules

مشخصات محیطی (Environmental specifications)

جدول 7 (Table 7)           مشخصات محیطی (Environmental specifications)

Feature

Specification

Environmental operating temperature range

●  –40° to 140°F (–40° to 60°C) in a sealed NEMA cabinet with no airflow
●  –40° to 158°F (–40° to 70°C) in a vented cabinet with 40 linear feet per minute (LFM) of air
●  –40° to 167°F (–40° to 75°C) in a forced air enclosure with 200 LFM of air
●  Type tested at 85°C for 16 hours
●  Refer to the IR1800 Hardware Installation Guide (HIG) for the operating temperature range for pluggable cellular modules and wide pluggable Wi-Fi modules

Operating altitude

●  Maximum altitude: 13.800 ft per IEC 68-2-41

استانداردها و مشخصات صنعتی (Standards and industry specifications)

جدول 8.           استانداردها و مشخصات صنعتی (Standards and industry specifications)

Feature

Specification

Mechanical

●  SAE J1455 (Automobile Standard)
●  Temperature cycle stress test
●  Active 10-day temperature and humidity test
●  MIL STD 810G (Military Standard)
●  Method 514.6, Category 4 – Random Vibration
●  Method 516.6, Procedure V – Crash Hazard Shock
●  Method 516.6, Procedure I – Functional Shock

Automotive

●  UNECE R10
●  CISPR25
●  ISO 7637 – 2
●  ISO 11452 – 2/4
●  EN 50155 2007/2017/2021, EN 50121-3-2:2016 & EN 50121-4: 2016
●  EN 50125-1:2015, EN 50125-3:2003
●  EN 45545-2:2020

Hazardous locations and ITE safety

●  UL 121201 (Class l, Div. 2, groups A-D)
●  CSA 213 (Class l, Div. 2, groups A-D)
●  UL/CSA 60079-0, -15 (Class l, Zone 2, Gc/IIC)
●  IEC 60079-0, 7 -15 IECEx test report (Class l, Zone 2, Gc/IIC)
●  EN 60079-0, 7, 15 ATEX certificate (Class l, Zone 2, Gc/IIC)
●  UL/CSA 60950-1
●  UL/CSA 62368-1
●  IEC/EN 60950-1
●  IEC/EN 62368-1

EMC

●  FCC part 47 CFR Part 15 Subpart B Class A
●  EN 5032/CISPR 32 Class A
●  VCCI Class A, AS/NZS CISPR 32 Class A
●  CISPR 11 Class A, ICES 003 Class A
●  CNS 13438 Class A, KN 32 Class A
●  EN 300 386
●  CISPR35/EN 55035
●  EN/IEC61000-4-2 (ESD - Air/Contact Charge)
●  EN/IEC61000-4-3 (Radiated Immunity)
●  EN/IEC61000-4-4 (Electro Fast Transients Burst)
●  EN/IEC61000-4-5 (Surge)
●  EN/IEC61000-4-6 (Conducted Immunity)
●  EN/IEC61000-4-8 (Power Frequency Magnetic Field Immunity)
●  EN/IEC61000-4-9 (Pulse Magnetic Field Immunity)
●  EN/IEC61000-4-11 (Voltage Disturbance Immunity)

Radio (cellular)

●  FCC 47 CFR Part 22,24,27
●  FCC 47 CFR Part 2 MPE
●  RSS 102, 132, 133
●  AS/NZ: ACMA EMR, AS/CA S042.1, 4
●  Japan MIC Article 2, 9
●  EN 301 489-1,19,52
●  EN 301 908-1,2,13
●  EN 301 511
●  EN 303 413
●  EN 62311 MPE

Radio (Wi-Fi)
●  FCC CFR Part 15.247, 15.407
●  RSS 247 Issues 5
●  EN 300 328, EN 301 893
●  AS/NZ 4268:2018
●  2018.7 (MSIT notice 2018-38), 2017.9 (MSIT notice # 2017-10)
●  NOTACNCANEH N° 14/2013, NOTACNCANEH N° 14/2013
●  Act n° 14448 (2017-12-04)
●  MIIT R-2002-353, MIIT R-2002-277, MIIT R-2012-620
●  LP0002;2018
●  Resolution 1985/2017 + Res. 1517/2018 + Res. 855/2019

ماژول‌های قابل اتصال سازگار با IR1800 (IR1800-Compatible Pluggable Modules)

جدول 9الف - ماژول‌های LTE (رده 4 استانداردهای 3GPP) موجود برای سری IR1800

ویژگی‌ها (Features)

P-LTE-GB

کشورها / مناطق (Countries / Regions)

اروپا (Europe)

باندهای LTE (LTE Bands)

باندهای LTE (LTE Bands)

B1, B3, B7, B8, B20, B28

FDD LTE

700 مگاهرتز (B28)، 800 مگاهرتز (B20)، 900 مگاهرتز (B8)، 1800 مگاهرتز (B3)، 2100 مگاهرتز (B1) و 2600 مگاهرتز (B7)

سازگاری رو به عقب (Backward Compatibility)

UMTS, HSPA+ (B1, B8), EDGE, GSM, GPRS (900/1800)

سرعت‌های تئوری دانلود و آپلود (Theoretical Download and Upload Speeds)1

150 / 50 مگابیت بر ثانیه

اپراتور(های) تأیید شده (Carrier(s) Certified)

اروپا - فریم‌ور اپراتور عمومی (GCF)

قابلیت FirstNet (FirstNet Capable)™(B14)

–

جدول 9ب. ماژول‌های LTE Advanced (رده 7 استاندارد 3GPP - 3GPP Category 7) موجود برای سری IR1800 (IR1800)

ویژگی‌ها (Features)

P-LTEA7-NA

P-LTEA7-EAL

P-LTEA7-JP

کشورها / مناطق (Countries / Regions)

ایالات متحده، کانادا، آمریکای شمالی (United States, Canada, North America)

اروپا، آمریکای لاتین، استرالیا، نیوزیلند، هند، سنگاپور، مالزی، امارات متحده عربی (Europe, LATAM, Australia, New Zealand, India, Singapore, Malaysia, United Arab Emirates)

ژاپن (Japan)

باندهای LTE (LTE Bands)

B2, B4, B5, B7, B12, B13, B14, B25, B26, B41, B42, B43, B48, B66, B71

B1, B3, B7, B8, B20, B28, B32, B38, B40, B41, B42, B43

B1, B3, B5, B8, B18, B19, B39, B41, B42, B43

باندهای 3G HSPA+ (3G HSPA+ Bands)

B2, B4, B5

B1, B5, B8

B1, B5, B6, B19

سرعت‌های تئوری دانلود و آپلود (Theoretical Download and Upload Speeds)1

300 مگابیت بر ثانیه / 150 مگابیت بر ثانیه (300 Mbps / 150Mbps)

300 مگابیت بر ثانیه / 150 مگابیت بر ثانیه (300 Mbps / 150Mbps)

300 مگابیت بر ثانیه / 150 مگابیت بر ثانیه (300 Mbps / 150Mbps)

اپراتور(های) تأیید شده (Carrier(s) Certified)

ایالات متحده - ورایزن (Verizon)، ای‌تی‌اندتی (AT&T)، تی‌موبایل (T-Mobile)، پی‌تی‌سی‌آربی (PTCRB)2

کانادا - راجرز (Rogers)

آمریکای لاتین، اروپا، منطقه آسیا و اقیانوسیه - فریم‌ور عمومی اپراتور (GCF)

-

اپراتور(های) به زودی (Carrier(s) Coming Soon)

کانادا - بل (Bell)، تلوس (Telus)

استرالیا - تلسترا (Telstra)

ان‌تی‌تی دوکومو (NTT Docomo)، کی‌دی‌دی‌آی (KDDI)، سافت‌بانک (Softbank)

قابلیت پشتیبانی از FirstNet (FirstNet Capable)™(B14)

تأیید شده توسط ای‌تی‌اندتی فرست‌نت (Approved by AT&T FirstNet)

-

-

جدول 9ج     ماژول‌های 5G NR RedCap (نسخه 17 3GPP) قابل دسترس با IR1800

ویژگی‌ها (Features)

P-5GS6-RC-GL

کشورها/مناطق (Countries/Regions)

ایالات متحده، کانادا، آمریکای لاتین، اروپا، استرالیا، نیوزیلند، ژاپن، هنگ کنگ، اندونزی، سنگاپور، هند، چین

باندهای فرکانسی رادیویی (RF Bands)

5G NR Sub-6

n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79

باندهای LTE

B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B34, B38, B39, B40, B41, B42, B43, B48, B66, B70, B71, B106

سرعت‌های تئوری دانلود و آپلود (Theoretical Download and Upload Speeds)

5G DL/UL: ~220 مگابیت بر ثانیه / ~120 مگابیت بر ثانیه

LTE: DL/UL: ~195 مگابیت بر ثانیه / ~75 مگابیت بر ثانیه

اپراتورهای تأییدشده (Carrier(s) Certified)

ایالات متحده - AT&T, T-mobile, PTCRB, Verizon

آمریکای لاتین، اروپا، APJC - فریم‌ور عمومی اپراتور (GCF)

اپراتورهای به زودی (Carrier(s) Coming Soon)

کانادا - Bell, Telus, Rogers

استرالیا - Telstra

ژاپن - NTT Docomo, KDDI

قابلیت پشتیبانی از FirstNet™(B14)

به زودی با AT&T FirstNet

قابلیت پشتیبانی از Frontline™(B13)

به زودی با Verizon Frontline

قابلیت eSIM SGP.32

پشتیبانی از تعویض از راه دور پروفایل سیم‌کارت GSMA SGP.32 به صورت OTA از طریق سیم‌کارت‌های الکترونیکی (eUICC) قابل جابجایی 3FF

قابلیت GPS/GNSS

ANT-3-5G2G1-P-O (آنتن 3 در 1) ANT-GNSS-P-OUT-SMA (تک پورت)

طراحی شده برای آنتن passive GPS/GNSS به عنوان بخشی از معماری کم‌مصرف. آنتن‌های active که نیاز به ولتاژ بایاس دارند، پشتیبانی نمی‌شوند.

جدول 9d - ماژول 5G زیر 6 گیگاهرتز (Sub 6 GHz) به صورت مستقل / غیرمستقل (Standalone / Non-Standalone) قابل دسترسی با IR1800

ویژگی‌ها (Features)

P-5GS6-R16SA-GL

کشورها / مناطق (Countries / Regions)

ایالات متحده، کانادا، آمریکای لاتین، اروپا، استرالیا، نیوزیلند، ژاپن، هنگ‌کنگ، اندونزی، سنگاپور، هند، چین

باند‌های فرکانسی رادیویی (RF Bands)

5G FR1

n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29-n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79

باند‌های ال‌تی‌ئی (LTE Bands)

B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS), B66, B71

سرعت‌های تئوری دانلود و آپلود (Theoretical Download and Upload Speeds)1

4.9 گیگابیت بر ثانیه / 660 مگابیت بر ثانیه (4.9 Gbps / 660 Mbps)

اپراتورهای تایید شده (Carrier(s) Certified)

ایالات متحده - AT&T, Verizon, T-Mobile, PTCRB2

آمریکای لاتین، اروپا، منطقه آسیا-اقیانوسیه (APJC) - فریم‌ور عمومی اپراتور (GCF)

اپراتورهای به زودی (Carrier(s) Coming Soon)

کانادا - Bell, Telus, Rogers

استرالیا - Telstra

ژاپن - NTT Docomo, KDDI

قابلیت پشتیبانی از فرست‌نت (FirstNet Capable)™(B14)

تایید شده توسط AT&T FirstNet (Approved by AT&T FirstNet)

عملکرد ماژول قابل اتصال Wi-Fi 6 (پشتیبانی از Cisco IOS XE نسخه 17.6 به بعد)

جدول 10 (Table 10).          عملکرد ماژول قابل اتصال وای‌فای 6 (Wi-Fi 6 pluggable module performance)

ویژگی (Feature)

عملکرد وای‌فای WP-WIFI6 Wi-Fi performance

کنترلرهای شبکه محلی بی‌سیم پشتیبانی‌شده (Supported wireless LAN controllers)
●  کنترلرهای بی‌سیم سری Cisco Catalyst 9800 (Cisco Catalyst 9800 Series Wireless Controllers)

قابلیت‌های 802.11ax (802.11ax capabilities)
●  فناوری ورودی-خروجی چندکاربره چندگانه (MU-MIMO) آپ‌لینک/داون‌لینک 2x2 با دو استریم فضایی (2x2 uplink/downlink multiuser multiple-input multiple-output (MU-MIMO) with two spatial streams)
●  دسترسی چندگانه تقسیم فرکانس متعامد (OFDMA) آپ‌لینک/داون‌لینک (Uplink/downlink Orthogonal Frequency-Division Multiple Access (OFDMA))
●  زمان بیداری هدف (Target Wake Time (TWT))
●  رنگ‌بندی مجموعه سرویس پایه (BSS) (Basic Service Set (BSS) coloring)
●  ترکیب نسبت حداکثر (MRC) (Maximum Ratio Combining (MRC))
●  شکل‌دهی پرتو 802.11ax (802.11ax beamforming)
●  کانال‌های 20، 40 و 80 مگاهرتزی (20-, 40-, and 80-MHz channels)
●  نرخ داده لایه فیزیکی (PHY) تا 1.488 گیگابیت بر ثانیه (80 مگاهرتز با باند 5 گیگاهرتز و 20 مگاهرتز با باند 2.4 گیگاهرتز) (PHY data rates up to 1.488 Gbps (80 MHz with 5 GHz and 20 MHz with 2.4 GHz))
●  تجمعی‌سازی بسته: واحد داده پروتکل مک تجمعی (A-MPDU) (ارسال و دریافت)، واحد خدمات مک تجمعی (A-MSDU) (ارسال و دریافت) (Packet aggregation: Aggregate MAC Protocol Data Unit (A-MPDU) (transmit and receive), Aggregate MAC Service Data Unit (A-MSDU) (transmit and receive))
●  انتخاب پویای فرکانس (DFS) استاندارد 802.11 (802.11 Dynamic Frequency Selection (DFS))
●  پشتیبانی از تنوع شیفت چرخهی (CSD) (Cyclic Shift Diversity (CSD) support)
●  پشتیبانی از دسترسی محافظت‌شده وای‌فای 3 (WPA3) (Wi-Fi Protected Access 3 (WPA3) support)

قابلیت‌های 802.11ac (802.11ac capabilities)
●  فناوری MU-MIMO داون‌لینک 2x2 با 2 استریم فضایی (2x2 downlink MU-MIMO with 2 spatial streams)
●  استاندارد MRC (MRC)
●  شکل‌دهی پرتو 802.11ac (802.11ac beamforming)
●  کانال‌های 20، 40 و 80 مگاهرتزی (20-, 40-, and 80-MHz channels)
●  نرخ داده لایه فیزیکی (PHY) تا 866.7 مگابیت بر ثانیه (80 مگاهرتز با باند 5 گیگاهرتز) (PHY data rates up to 866.7 Mbps (80 MHz with 5 GHz))
●  تجمعی‌سازی بسته: A-MPDU (ارسال و دریافت)، A-MSDU (ارسال و دریافت) (Packet aggregation: A-MPDU (transmit and receive), A-MSDU (transmit and receive))
●  استاندارد 802.11 DFS (802.11 DFS)
●  پشتیبانی از CSD (CSD support)
●  پشتیبانی از WPA3 (WPA3 support)

قابلیت‌های نسخه 2.0 استاندارد 802.11n (و موارد مرتبط) (802.11n version 2.0 (and related) capabilities)
●  فناوری MIMO 2x2 با 2 استریم فضایی (2x2 MIMO with 2 spatial streams)
●  استاندارد MRC (MRC)
●  استانداردهای 802.11n و 802.11a/g (802.11n and 802.11a/g)
●  کانال‌های 20 و 40 مگاهرتزی (20- and 40-MHz channels)
●  نرخ داده لایه فیزیکی (PHY) تا 444.4 مگابیت بر ثانیه (40 مگاهرتز با باند 5 گیگاهرتز و 20 مگاهرتز با باند 2.4 گیگاهرتز) (PHY data rates up to 444.4 Mbps (40 MHz with 5 GHz and 20 MHz with 2.4 GHz))
●  تجمعی‌سازی بسته: A-MPDU (ارسال و دریافت)، A-MSDU (ارسال و دریافت) (Packet aggregation: A-MPDU (transmit and receive), A-MSDU (transmit and receive))
●  استاندارد 802.11 DFS (802.11 DFS)
●  پشتیبانی از CSD (CSD support)

نشانگرها (Indicators)
●  چراغ ال‌ای‌دی وضعیت، وضعیت بارگذار بوت (boot loader)، وضعیت اتصال (association)، وضعیت عملکرد، اخطارهای بارگذار بوت و خطاهای بارگذار بوت را نشان می‌دهد (Status LED indicates boot loader status, association status, operating status, boot loader warnings, and boot loader errors)
●  چراغ ال‌ای‌دی پاور، وضعیت تغذیه ماژول را نشان می‌دهد (Power LED indicates power status to module)

ابعاد (عرض × طول × ارتفاع) (Dimensions (W x L x H))

9.30 × 8.36 × 2.16 سانتی‌متر (3.66 × 3.29 × 0.85 اینچ) (3.66 x 3.29 x 0.85 in. (9.30 x 8.36 x 2.16 cm))

تنظیمات توان ارسالی موجود (حداکثر/حداقل) (Available transmit power settings (max/min))
●  باند 2.4 گیگاهرتز – مجموع با دو آنتن فعال (2.4 GHz – total with two active antennas)

◦      حداکثر 23 دزم‌بل میلی‌وات (200 میلی‌وات) برای نرخ‌های مدولاسیون کلیدزنی کد مکمل (CCK) (23 dBm (200 mW) max for Complementary Code-Keying (CCK) rates)

◦      حداکثر 21 دسی‌بل میلی‌وات (125 میلی‌وات) برای نرخ‌های OFDM (21 dBm (125 mW) max for OFDM rates)

◦      حداقل 7- دسی‌بل میلی‌وات (0.2 میلی‌وات) (-7 dBm (0.2 mW) min)

●  باند 5 گیگاهرتز – مجموع با دو آنتن فعال (5 GHz – total with two active antennas)

◦      حداکثر 20 دسی‌بل میلی‌وات (100 میلی‌وات) (20 dBm (100 mW) max)

◦      حداقل 7- دسی‌بل میلی‌وات (0.2 میلی‌وات) (-7 dBm (0.2 mW) min)

مدل WP-WIFI6-S – تایلند (WP-WIFI6-S – Thailand)
●  باند 2.4 گیگاهرتز - مجموع با دو زنجیره فعال (2.4GHz - Total with two chain active)

◦      حداکثر 20 دسی‌بل میلی‌وات (100 میلی‌وات) برای نرخ‌های CCK (20 dBm (100 mW) max for Complementary Code-Keying (CCK) rates)

◦      حداکثر 20 دسی‌بل میلی‌وات (100 میلی‌وات) برای نرخ‌های OFDM (20 dBm (100 mW) max for OFDM rates)

●  باند 5 گیگاهرتز - مجموع با دو زنجیره فعال (5GHz – Total with two chain active)

◦      باند 5150 تا 5350 مگاهرتز - حداکثر 23 دسی‌بل میلی‌وات (توان تشعشعی معادل ایزوتروپیک 200 میلی‌وات یا EIRP) برای تمام نرخ‌های OFDM (5150-5350MHz - 23 dBm (200 mW EIRP) max for all OFDM rates)

◦      باند 5470 تا 5700 مگاهرتز - حداکثر 30 دسی‌بل میلی‌وات (توان تشعشعی معادل ایزوتروپیک 1 وات یا EIRP) برای تمام نرخ‌های OFDM (5470-5700MHz – 30dBm (1W EIRP) max for all OFDM rates)

◦      باند 5745 تا 5825 مگاهرتز - حداکثر 30 دسی‌بل میلی‌وات (توان تشعشعی معادل ایزوتروپیک 1 وات یا EIRP) برای تمام نرخ‌های OFDM (5745-5825MHz – 30dBm (1W EIRP) Max for all OFDM rates)

ماژول‌های قابل اتصال با فرم فکتور کوچک سیسکو (Cisco Small Form-Factor Pluggable (SFP) modules)

دستگاه IR1800 گزینه‌های ارتباط بالادست (uplink) اترنت (مسی و فیبر نوری) را از طریق ماژول SFP ارائه می‌دهد.

ماژول‌های اترنت SFP پشتیبانی‌شده (Supported Ethernet SFP modules)

ماژول اترنت SFP (Ethernet SFP module) اتصال به سایر دستگاه‌ها را فراهم می‌کند. این ماژول‌های فرابگیر (transceiver modules) قابل تعویض در محل، اینترفیس‌های ارتقاء پیوند (uplink interfaces) را ارائه می‌دهند. کانکتورهای RJ-45 (RJ-45 connectors) امکان اتصال مسی (copper connections) را فراهم می‌کنند.

جدول 11.          ماژول‌های SFP پشتیبانی‌شده (Supported SFP modules)

گیگابیت اس‌اف‌پی (GE SFP)

فاصله (Distance)

فیبر نوری (Fiber)

طبقه‌بندی (Classification)

GLC-SX-MM-RGD

220 تا 550 متر

فیبر چندحالته (MMF)

صنعتی (Industrial: -40° to +85°C)

GLC-LX-SM-RGD

550 متر تا 10 کیلومتر

فیبر چندحالته / تک‌حالته (MMF/SMF)

صنعتی (Industrial: -40° to +85°C)

GLC-ZX-SM-RGD

70 کیلومتر

فیبر تک‌حالته (SMF)

صنعتی (Industrial: -40° to +85°C)

GLC-SX-MMD

220 تا 550 متر

فیبر چندحالته (MMF)

دمای توسعه‌یافته (Extended: -5° to +85°C)

GLC-LH-SMD

550 متر تا 10 کیلومتر

فیبر چندحالته / تک‌حالته (MMF/SMF)

دمای توسعه‌یافته (Extended: -5° to +85°C)

GLC-ZX-SMD

70 کیلومتر

فیبر تک‌حالته (SMF)

دمای توسعه‌یافته (Extended: -5° to +85°C)

GLC-BX-U

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (Commercial: 0° to +70°C)

GLC-BX-D

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (Commercial: 0° to +70°C)

GLC-LH-MMD

550 متر تا 10 کیلومتر

فیبر چندحالته / تک‌حالته (MMF/SMF)

دمای توسعه‌یافته (Extended: -5° to +85°C)

GLC-EX-SMD

40 کیلومتر

فیبر تک‌حالته (SMF)

دمای توسعه‌یافته (Extended: -5° to +85°C)

GLC-FE-100FX-RGD

2 کیلومتر

فیبر چندحالته (MMF)

صنعتی (Industrial: -40C to +85C)

GLC-FE-100LX-RGD

10 کیلومتر

فیبر تک‌حالته (SMF)

صنعتی (Industrial: -40C to +85C)

GLC-FE-100FX

2 کیلومتر

فیبر چندحالته (MMF)

تجاری (Commercial: 0C to +70C)

GLC-FE-100LX

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (Commercial: 0C to +70C)

GLC-FE-100EX

40 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (Commercial: 0C to +70C)

GLC-FE-100ZX

80 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (Commercial: 0C to +70C)

GLC-FE-100BX-U

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (Commercial: 0C to +70C)

GLC-FE-100BX-D

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (Commercial: 0C to +70C)

GLC-TE

100 متر

نامشخص / غیرقابل اعمال (N/A: RJ-45)

دمای توسعه‌یافته (Extended: -5C to +85C)

سایر ماژول‌های قابل اتصال سازگار با IR1800 (Pluggable Modules)

ماژول 450 مگاهرتز LTE (450MHz LTE module)

گسترش ارتباطات به سایت‌های راه دور (Remote Sites) می‌تواند چالش‌برانگیز باشد، به‌ویژه زمانی که نیازهای ارتباطی بسته به موقعیت مکانی و مورد استفاده (Use Case) متفاوت باشد. هم‌زمان با اینکه سازمان‌ها در حال خودکارسازی و راه‌پولی‌سازی عملیات راه دور (Remote Operations) هستند، سیسکو قابلیت‌های روتر صنعتی Catalyst IR1800 Rugged Series (Catalyst IR1800 Rugged Series Router) را توسعه می‌دهد تا نیازهای ارتباطی کسب‌وکارها را در هر کجا که فعالیت می‌کنند، برآورده سازد.

ارتباطات سلولی در باند 400 تا 450 مگاهرتز که با نام LTE 450MHz نیز شناخته می‌شود، در مقایسه با فناوری‌های سنتی LTE و 5G دارای طول موج بیشتر، فرکانس پایین‌تر و نیاز انرژی کمتر است. به دلیل ویژگی‌های فیزیکی این فرکانس‌ها، پوشش‌دهی جغرافیایی وسیع‌تر از مزایای آن محسوب می‌شود. این فناوری در چندین نقطه از اروپا برای اتصال شبکه‌های تأسیسات شهری (Utility Grids)، دریایی (Maritime) و سایر شبکه‌های حیاتی (Mission Critical) به کار گرفته شده است.

سیسکو با Intelliport، ارائه‌دهنده فناوری مستقر در مجارستان، برای توسعه ماژولی جهت IR1800s به منظور برآورده کردن نیازهای بازار شراکت کرده است. باند LTE با فرکانس 450 مگاهرتز (450MHz LTE band) پایداری بالا (high resiliency) و نفوذ سیگنال عمیق در محیط‌های سرپوشیده (deep indoor signal penetration) را فراهم می‌کند تا Catalyst IR1800 را در هر نقطه‌ای از سایت متصل کند. برگه اطلاعات فنی (Datasheet) این ماژول از این طریق در دسترس است -

https://www.intelliport.hu/dinamic/P-LTE-450%20datasheet%20v1dot0.pdf.

ماژول GNSS با قابلیت محاسبه تخمین موقعیت (Dead Reckoning GNSS module)

سری IR1800 یک ماژول قابل اتصال GNSS پیشرفته با قابلیت تخمین موقعیت خودرویی (automotive dead reckoning) را (برای پلتفرم‌های IR1833-K9 و IR1835-K9) معرفی می‌کند: IRM-GNSS-ADR.

این ماژول پلاگین (pluggable module) چند منظوره (multi-constellation)، گزینه‌ای ایده آل برای کاربردهای تلماتیک (telematics) است که به دقت مداوم و قابل اعتماد برای مسیریابی و ردیابی نیاز دارند.

جدول زیر مشخصات فنی دقیق ماژول ناوبری تخمینی GNSS خودرویی (automotive dead reckoning GNSS module) را نشان می‌دهد.

جدول 12.          مشخصات موقعیت‌یابی مسیریابی مرده (Dead reckoning GNSS)

ویژگی (Feature)

مشخصات فنی (Specification)

باندهای فرکانسی پشتیبانی‌شده (Frequency bands supported)
●  جی‌پی‌اس (GPS L1)
●  گلوناس (GLONASS L1, FDMA) (پشتیبانی در نسخه‌های نرم‌افزاری آینده)
●  گالیله (Galileo E1) (پشتیبانی در نسخه‌های نرم‌افزاری آینده)
●  بیدو (BeiDou B1) (پشتیبانی در نسخه‌های نرم‌افزاری آینده)

استانداردها (Standards)
●  ان‌ام‌ئی‌ای، آرتی‌سی‌ام 104 (NMEA, RTCM 104)

کانال‌های سامانه ماهواره‌ای ناوبری جهانی (GNSS channels)
●  معماری 48 کاناله GNSS (48-channel GNSS architecture)

دقت موقعیت‌یابی (Positional accuracy)
●  1.6 متر (CEP50)

فرکانس (Frequency)
●  ناوبری 10 هرتز، SBAS، یک پالس بر ثانیه (10 Hz navigation, SBAS, 1PPS)

پشتیبانی از A-GPS
●  بله، پیش‌بینی محلی تقویم نجومی، تقویم نجومی پیش‌بینی‌شده توسط سرور (پشتیبانی نرم‌افزاری آینده)

حذف‌کننده جمینگ یا اخلالگر (Jammer rejection)
●  بله (Yes)

سنسورهای MEMS
●  6 محوره تعبیه‌شده (ژیروسکوپ سه‌بعدی + شتاب‌سنج سه‌بعدی) (Embedded 6-axis 3D gyro + 3D accelerometer)

ماژول ذخیره‌سازی اضافی 100 گیگابایتی (100-GB additional storage module)

سری IR1800 از ارتقای حافظه (Memory Expansion) تا ظرفیت 100 گیگابایت (برای پلتفرم‌های IR1833-K9 و IR1835-K9) با قطعه IRMSSD-100G پشتیبانی می‌کند. این حافظه SSD صنعتی قابل‌تعویض (Pluggable Industrial SSD) را می‌توان برای ذخیره‌سازی داده‌ها و برنامه‌های کاربردی حیاتی ماموریت (Mission-Critical Data and Applications) یا فایل‌های چندرسانه‌ای مورد استفاده قرار داد.

جدول 13 (Table 13).       مشخصات درایو حالت جامد (SSD specifications)

ویژگی (Feature)

مشخصات فنی (Specification)

حافظه حالت جامد (SSD memory)

100 گیگابایت (100 GB)

استقامت (Endurance)

33 ترابایت نوشته شده (33 terabytes written - TBW)

توصیه جایگزینی (Replacement recommendation)

توصیه می‌شود هنگام رسیدن نسبت فرسودگی به 90 درصد، جایگزینی انجام شود (Replacement recommended when wear ratio reaches 90%)

لوازم جانبی (Accessories)

سری Catalyst IR1800 چندین لوازم جانبی (accessories) جدید، از جمله یک آنتن جدید 7 کاره (7-in-1 antenna)، مجموعه‌ای از کابل‌های OBDII و یک کیت IP54 (IP54 kit) را معرفی می‌کند.

جدول 14 (Table 14).       آنتن‌های سازگار (Compatible antennas)

آننتن (Antenna)

توضیحات (Description)

ANT-7-5G4WL2G1-O

آننتن نصب شده روی خودروی فضای باز (outdoor vehicle mount antenna) 7 کاره - 4 عدد 4G LTE SMA، 2 عدد وای‌فای دو باند (Wi-Fi dual band) RP-SMA، 1 عدد GNSS SMA

LTE-ANTM2-SMA-D

آننتن دوقطبی (dipole antenna) 4G LTE با فرکانس 698 تا 960، 1448 تا 1511، 1710 تا 2690 مگاهرتز (MHz)، کانکتور SMA

5G-ANTM-SMA-D

آننتن دوقطبی (dipole antenna) سازگار با 5G Sub-6 و LTE Advanced Pro، کانکتور SMA

W-ANTM2050D-RPSMA

آننتن دوقطبی مفصلی (swivel dipole antenna) دو باند وای‌فای (Wi-Fi dual band)، کانکتور RP-SMA

ANT-4G-OMNI-OUT-N

آننتن همه‌جهت (omnidirectional) 4G برای فضای باز (Outdoor)، کانکتور N، فرکانس 698 تا 3800 مگاهرتز (MHz)

ANT-5G-OMNI-OUT-N

آننتن همه‌جهت (omnidirectional) فضای باز (Outdoor) با فرکانس 617 تا 5950 مگاهرتز (MHz)، کانکتور N

4G-LTE-ANTM-O-3-B

آننتن مشکی فضای باز (outdoor black antenna) 3 کاره - 2 عدد 4G LTE SMA، 1 عدد GPS SMA

ANT-3-4G2G1-O

آننتن فضای باز (outdoor antenna) 3 کاره - 2 عدد 4G LTE TNC، 1 عدد GPS SMA

ANT-2-4G2-O

آننتن نصب شده روی خودروی فضای باز (outdoor vehicle mount antenna) 2 کاره - 2 عدد 4G LTE TNC

ANT-5-4G2WL2G1-O

آننتن نصب شده روی خودروی فضای باز (outdoor vehicle mount antenna) 5 کاره - 2 عدد 4G LTE TNC، 2 عدد وای‌فای دو باند (Wi-Fi dual band) RP-TNC، 1 عدد GPS SMA

5G-ANTM-O-4-B

آننتن فضای باز (outdoor antenna) 9 کاره - 4 عدد 5G Sub-6 GHz / 4G LTE SMA، 4 عدد وای‌فای دو باند (Wi-Fi dual band) RP-SMA، 1 عدد GPS SMA

لطفاً برای مشاهده تمامی گزینه‌های آنتن موجود برای روترهای صنعتی (Industrial Routers)، به راهنمای آنتن (Antenna Guide) مراجعه کنید:https://www.cisco.com/c/en/us/td/docs/routers/connectedgrid/antennas/installing-combined/industrialrouters-and-industrial-wireless-antenna-guide.html.

https://www.cisco.com/c/dam/td-xml/en_us/iot/antennas/scenarios/Antenna-Installation-Scenarios.pdf.

جدول 15.       کابل‌های OBD-II

کابل (Cable)

توضیحات (تمامی کابل‌های OBD-II دارای طول 4.35 متر هستند)

OBD2-J1962YA-MF4

کابل OBD-II (J1962) نوع A به IR1800 مجهز به دسته‌سیم بای‌پس انشعابی نوع 1 (Y-splitting bypass harness)

OBD2-J1939Y2-MF4

دسته‌سیم عیب‌یابی سنگین (Heavy duty diagnostic harness) نوع 2 مدل OBD-II (J1939) مناسب برای خودروهای ولوو و ماک (Volvo/Mack)

OBD2-J1939Y1-MF4

کابل OBD-II (J1939) نوع 1 به IR1800 مجهز به دسته‌سیم بای‌پس انشعابی نوع 1 و ورودی‌های کمکی (ولتاژ مجزا)

کابل‌های OBD-II برق و قابلیت اتصال به باس CAN (CAN bus connectivity) را برای Catalyst IR1800 فراهم می‌کنند.

توجه:      هنگام تأمین برق دستگاه IR1800 از طریق کانکتور OBD2، فیوزینگ (fusing) باید با نیاز حداکثر مصرف برق مدل IR1800 متصل به آن مطابقت داشته باشد. کانکتورهای OBD2 معمولاً در توان 60 وات (60W) فیوز می‌شوند.

کیت IP54 (IP54 kit)

سری IR1800 (IR1800 Series) به صورت ساختاری دارای استاندارد حفاظتی IP40 (IP40 rated) است. این رتبه حفاظتی (IP rating) را می‌توان با استفاده از یک کیت IP54 اضافی (IR1800-IP54-KIT) تا سطح IP54 ارتقا داد.

Related image, diagram or screenshot

شکل 8.

کیت IP54 برای Catalyst IR1800 (Catalyst IR1800 with IP54 kit)

کیت M12 (M12 kit)

روتر IR1800 می‌تواند در کاربردهای حمل‌ونقل عمومی (Mass-Transit)، مانند خطوط راه‌آهن و اتوبوس‌ها که به کانکتورهای M12 (M12 connectors) نیاز دارند، با استفاده از کیت تبدیل اختیاری M12 (M12 Conversion Kit) به کار گرفته شود. این کیت شامل مجموعه آداپتور جلویی M12 (M12 Adapter assembly) و همچنین کیت IP54 (IP54 kit) است. این امر رتبه حفاظتی (IP rating) کل دستگاه را به IP54 ارتقا داده و دستگاه را برای استفاده در راه‌آهن و اتوبوس با استاندارد EN50155 (EN50155 compliant) سازگار می‌کند.

این کیت از آلومینیوم دایکاست (die cast aluminum) با رنگ و بافتی متناسب با شاسی IR1800 ساخته شده است. این مجموعه شامل موارد زیر است:

●     1 لینک بالا (Uplink) از نوع مسی (Copper) با سرعت یک گیگابیت بر ثانیه (GE) با کانکتور M12

●     4 پورت شبکه گیگابایت (4 M12 GE LAN Ports)

●     1 پورت RS232/485 (RS232/485 port)*پورت M12 (M12 port)

●     1 عدد کانکتور GPS / GNSS SMA (GPS / GNSS SMA connector)

●     1 کانکتور برق / CANBUS با کد T مدل M12 (M12 T-code power / CANBUS connector)

*رابط (Interface) RS-485 فقط در مدل IR1835 موجود است.

Related image, diagram or screenshot

جدول 16 (Table 16).       کیت کانکتور ام-12 (M-12 Connector Kit)

شناسه محصول (PID)

توضیحات (Description)

IRM-1800-M12KIT

کیف تبدیل M12 (M12 Conversion Kit) برای IR1800

IRM-1800-M12KIT=

کیف تبدیل M12 (M12 Conversion Kit) برای IR1800 - قطعه یدکی (Spare)

جزئیات نرم‌افزار (Software details) و گزینه‌های مدیریتی (management options)

جزئیات نرم‌افزار (Software details)

سری Catalyst IR1800 بر روی سیستم‌عامل بسیار امن جدید سیسکو یعنی Cisco IOS XE اجرا می‌شود. جدول زیر جزئیات ویژگی‌های کلیدی Cisco IOS XE را در سری IR1800 شرح می‌دهد.

جدول 17 (Table 17).       جزئیات نرم‌افزار (Software details)

ویژگی (Feature)

توضیحات (Description)

الزامات نرم‌افزار Cisco IOS Software
●  نرم‌افزار Cisco IOS XE Software: ایمیج جامع نرم‌افزار Cisco IOS (Universal Cisco IOS Software image)
●  نسخه نرم‌افزار Cisco IOS XE Software Release 17.5.1 یا بالاتر
●  نرم‌افزار Cisco IOS XE Software: ایمیج یکپارچه برای حالت‌های مستقل (Autonomous) و کنترلر (حالت SD-WAN)

ویژگی‌های خدمات IPv4 و IPv6
●  پروتکل‌های اطلاعات مسیریابی نسخه 1 و 2 (RIPv1 و RIPv2) و RIPng (مبتنی بر IPv6)
●  کپسوله‌سازی مسیریابی عمومی (GRE) و GRE چندنقطه‌ای (MGRE)
●  پروتکل درخت پوشای استاندارد 802.1d (STP)
●  ترجمه نشانی شبکه (NAT)
●  سرور، رله و کلاینت پروتکل پیکربندی پویا میزبان (DHCP) برای IPv4 و IPv6
●  دی‌ان‌اس پویا (DDNS)
●  پراکسی دی‌ان‌اس (DNS proxy)
●  جعلسازی دی‌ان‌اس (DNS spoofing)
●  فهرست‌های کنترل دسترسی (ACLs) برای IPv4 و IPv6
●  پخش چندگانه (Multicast) برای IPv4 و IPv6
●  توافق‌نامه سطح خدمات IP (IP SLA)
●  پروتکل کوتاه‌ترین مسیر اولویت‌دار (OSPF) نسخه 2 و 3
●  پروتکل دروازه مرزی چندپروتکلی (MP-BGP)
●  پروتکل مسیریابی دروازه داخلی پیشرفته (EIGRP) برای IPv4 و IPv6
●  پیش‌فرستادن مسیر مجازی (VRF) لایت
●  پروتکل حل پرش بعدی (NHRP)
●  کپسوله‌سازی و رله داده‌های سریال ناهمگام
●  پروتکل تونل‌زنی لایه 2 (L2TP) نسخه 3 روی ساب اینترفیس‌ها و VLAN
●  تصحیح خطای پیش‌رو (FEC) و تکثیر بسته‌ها (با حالت فابریک Catalyst SD-WAN)

ویژگی‌های امنیتی

اتصال امن (Secure connectivity)

●  ماژول لنگر قابل اعتماد (Trusted Anchor Module - TAM)
●  رمزگذاری شتاب‌یافته سخت‌افزاری با حداقل تأثیر بر عملکرد سیستم
●  الگوریتم‌های رمزگذاری نسل جدید (NGE) و مقاوم در برابر رایانش کوانتومی (QCR) مانند AES-256، SHA-384 و SHA-512
●  پشتیبانی از زیرساخت کلید عمومی (PKI)
●  20 تونل IPsec
●  شفافیت NAT
●  شبکه خصوصی مجازی چندنقطه‌ای پویا (DMVPN)
●  وی‌پی‌ان انتقال رمزگذاری شده گروهی بدون تونل (GETVPN)
●  فلکس وی‌پی‌ان (Flex VPN)
●  فیل‌اور (Failover) حالت‌مند IPsec
●  وی‌پی‌ان لایه سوکت‌های امن (SSL VPN) برای دسترسی امن از راه دور
●  IPsec آگاه از VRF
●  پروتکل IPsec روی IPv6
فایروال Cisco IOS
●  فایروال خط‌مشی مبتنی بر زون (Zone-based policy firewall)
●  فایروال مسیریابی بازرسی حالت‌مند آگاه از VRF
●  فایروال شفاف بازرسی حالت‌مند
●  بازرسی و کنترل پیشرفته برنامه‌ها
●  پراکسی احراز هویت پروتکل‌های امن HTTP (HTTPS)، FTP و Telnet
●  امنیت پورت پویا و ایستا
●  فیل‌اور حالت‌مند فایروال
●  فایروال آگاه از VRF
کنترل تهدید یکپارچه
●  پلیس‌کردن صفحه کنترل (CoPP)
●  تطبیق انعطاف‌پذیر بسته
●  حفاظت از زیرساخت شبکه
سیسکو آمبرلا (Cisco Umbrella)
●  مطابق پشتیبانی IOS-XE
●  ویژگی‌های امنیتی پیشرفته SD-WAN پشتیبانی‌شده در IR1835

ویژگی‌های کیفیت خدمات (QoS)
●  ارائه QoS در بستر LTE با پشتیبانی از حداکثر 8 بردار هم‌زمان روی هر اینترفیس WAN سلولار برای دسته‌بندی و اولویت‌بندی ترافیک
●  ارائه اولویت ترافیک به خدمات حساس به تأخیر و حیاتی مأموریت
●  تسهیل مسیریابی با تأخیر کم برای کاربردهای صنعتی حساس به تأخیر
●  پشتیبانی‌شده روی تمامی اینترفیس‌های LAN و WAN، از جمله سلولار
●  صف‌بندی با تأخیر کم (LLQ)
●  صف‌بندی منصفانه وزن‌دار (WFQ)
●  صف‌بندی منصفانه وزن‌دار مبتنی بر کلاس (CBWFQ)
●  شکل‌دهی ترافیک مبتنی بر کلاس (CBTS)
●  پلیس‌کردن ترافیک مبتنی بر کلاس (CBTP)
●  مسیریابی مبتنی بر خط‌مشی (PBR)
●  MIB کیفیت خدمات مبتنی بر کلاس
●  نگاشت کلاس خدمات (CoS) به نقطه کد خدمات متمایز (DSCP)
●  تشخیص زودهنگام تصادفی وزن‌دار مبتنی بر کلاس (CBWRED)
●  پروتکل رزرو منابع (RSVP)
●  فشرده‌سازی هدر پروتکل انتقال بلادرنگ (RTP) (cRTP)
●  خدمات متمایز (DiffServ)
●  دسته‌بندی اولیه و قطعه‌بندی اولیه QoS

ویژگی‌های دسترسی‌پذیری بالا (High-availability)
●  بک‌هال دوگانه فعال LTE
●  پروتکل redundancy روتر مجازی (VRRP) (RFC 2338)
●  پروتکل روتر آماده‌به‌کار داغ (HSRP)
●  پشتیبانی از دو سیم‌کارت روی ماژول LTE برای فیل‌اور سلولار
●  پایش WAN برای مدیریت فیل‌اور دوگانه سیم‌کارت

ویژگی‌های IPv6
●  معماری آدرس‌دهی IPv6
●  فورواردینگ یونی‌کست و مالتیکست IPv6
●  فهرست‌های کنترل دسترسی IPv6 (ACLs)
●  IPv6 روی بستر سلولار، از جمله تفویض پیشوند DHCP (DHCP Prefix Delegation)
●  مسیریابی IPv6 (ایستا، RIPng، OSPFv3، EIGRP، MP-BGP)
●  حل نام دامنه IPv6
●  خدمات DHCP در بستر IPv6

سوئیچ Catalyst IR1800 از چندین راهکار مدیریتی (management solutions) برای راه‌اندازی و مدیریت استقرارهای در مقیاس بزرگ (large-scale deployments) در مراحل مختلف خود پشتیبانی می‌کند.

جدول 18.       راه حل‌های مدیریتی پشتیبانی‌شده (Supported management solutions)

مرحله عملیاتی (Operational phase)

کاربرد (Application)

توضیحات (Description)

آماده‌سازی و پیکربندی تجهیزات (Device staging and configuration) برای چند روتر (Router)

سیلکو وب‌یوآی (Cisco WebUI)

یک ابزار مدیریتی مبتنی بر رابط کاربری گرافیکی (GUI-based device-management tool) که راه‌اندازی (Provisioning) تجهیزات را برای استقرارهای مقیاس‌کوچک (Small-scale deployment) از طریق ویزاردهای با کاربرد آسان ساده‌سازی می‌کند.

دارایی‌های شبکه گسترده صنعتی (OT WAN) توزیع‌شده خود را با چابکی و در مقیاس وسیع با استفاده از Catalyst SD-WAN Manager ایمن کرده و مدیریت کنید.

سیلکو کاتالیست اس‌دی-ون منجر (Cisco Catalyst SD-WAN Manager)

دستیابی به امنیت جامع (Gain comprehensive security)

●  رویکرد اعتماد صفر (Zero-trust approach) و پشته امنیتی سرتاسری (End-to-end security stack) به مشتریان کمک می‌کند تا به بخش‌بندی (Segmentation)، حفاظت در برابر تهدیدات (Threat protection)، فیلترینگ محتوا (Content filtering) و موارد دیگر دست یابند.

مقیاس‌پذیری با اطمینان (Scale with confidence)

●  راهکارهای مدیریت شبکه فناوری اطلاعات (IT network management solutions) که با امنیت، سیاست‌ها و پیکربندی متمرکز تا ده‌ها هزار دستگاه مقیاس‌پذیر هستند.

ساده‌سازی همکاری فناوری اطلاعات (IT) و فناوری صنعتی (OT) و صرفه‌جویی در هزینه‌ها

●  ارائه بهترین امکانات فناوری اطلاعات (IT) به فناوری صنعتی (OT) با قالب‌های با قابلیت استقرار آسان، سیاست‌های متمرکز، به‌روزرسانی‌های از راه دور و مسیریابی آگاه از اپلیکیشن (Application aware routing) جهت کاهش هزینه‌های ارتباطات پشتیبان (Backhaul costs).

گسترش شبکه سازمانی برای پیکربندی، نظارت و مدیریت دارایی‌های صنعتی

سیلکو کاتالیست سنتر (Cisco Catalyst Center)
●  سیلکو کاتالیست سنتر (Cisco Catalyst Center) زیرساخت شبکه‌ای را ارائه می‌دهد که نه تنها کاملاً قابل برنامه‌ریزی (Programmable) و باز برای نوآوری‌های شخص ثالث است، بلکه می‌تواند ابر (Cloud) را نیز به عنوان یک جزء زیرساختی به طور کامل و یکپارچه ادغام کند.
●  ساده‌سازی و خودکارسازی فرآیندها و گردش کار با آوردن مفهوم سیاست‌های آگاه از کاربر (User-aware) و آگاه از اپلیکیشن (Application-aware) به پیش‌زمینه عملیات شبکه.
●  با سیلکو کاتالیست سنتر (Cisco Catalyst Center)، شبکه می‌تواند بازخورد مستمر برای ساده‌سازی و بهینه‌سازی عملیات شبکه ارائه دهد.
●  داشبورد مدیریتی واحد (Single management dashboard) برای پیکربندی و مدیریت شبکه گسترده (WAN).

سوئیچ Catalyst IR1800 (Catalyst IR1800) از قابلیت‌های مدیریتی تعبیه‌شده متعددی (embedded management capabilities) پشتیبانی می‌کند.

جدول 19.       قابلیت‌های مدیریت توکار (Embedded management capabilities)

ویژگی

توضیحات

سیستم مدیریت رویداد توکار سیسکو IOS EEM (Embedded Event Manager)

یک رویکرد توزیع‌شده و سفارشی‌سازی‌شده برای تشخیص رویداد و بازیابی (recovery).

امکان نظارت بر رویدادها و انجام اقدامات اصلاحی یا دلخواه دیگر را هنگام وقوع رویدادهای تحت نظارت، مانند آستانه‌های بالا یا پایین، فراهم می‌کند.

سرویس IP SLA در Cisco IOS XE

با نظارت فعال و گزارش‌دهی قابل اعتماد آمار ترافیک مانند جیتر (jitter)، زمان پاسخ، از دست رفتن بسته‌ها (packet loss) و اتصال، به تضمین عملکرد برنامه‌های کاربردی IP حیاتی کسب‌وکار و همچنین خدمات IP کمک می‌کند.

پروتکل مدیریت شبکه ساده (SNMP)، سیس‌لاگ (Syslog)، نت‌فلو (NetFlow)

ابزارهای نظارت و حسابرسی شبکه مبتنی بر استانداردهای باز (Open-standards-based)، مانند SNMP برای فناوری‌های 3G، 4G، توان احتراق، ADR-GNSS، mSATA و غیره، یک پلتفرم مدیریتی مشترک را برای دستگاه‌های مختلف فراهم می‌کنند.

مدیریت و عیب‌یابی شبکه LTE

یک پورت عیب‌یابی اختصاصی روی ماژول سلولی امکان ثبت داده‌ها را در طول نشست‌های رفع اشکال (debugging) فراهم می‌کند که می‌توانند توسط ابزارهای استاندارد صنعت مانند مانیتور تشخيص جهانی اسپایرنت UDM (Spirent Universal Diagnostic Monitor) تحلیل شوند.

تله‌متری Cisco IOS XE / مدل YANG

تله‌متری (Telemetry) یک فرآیند ارتباطی خودکار است که طی آن اندازه‌گیری‌ها و سایر داده‌ها در نقاط دوردست یا غیرقابل دسترس جمع‌آوری شده و برای نظارت به تجهیزات گیرنده ارسال می‌شوند. تله‌متری مکانیزمی را برای ارسال داده‌های مدل‌شده با YANG (YANG-modeled data) به یک جمع‌آوری‌کننده داده فراهم می‌کند.

مجوز نرم‌افزار (Software licensing)

سوئیچ Catalyst IR1800 پشته شبکه دوگانه (dual network stack) را به همراه لایسنس‌های پهنای باند (throughput licenses) معرفی می‌کند. ترکیبات مناسب را می‌توان با توجه به نیاز انتخاب کرد.

پشته شبکه (Network stack)

دو پشته شبکه (network stack) وجود دارد:

●     لوازم ضروری شبکه (Network Essentials)

●     مزیت شبکه (Network Advantage)

این استک‌ها قابلیت‌های متنوعی را ارائه می‌دهند. لایسنس Network Essentials عناصر اساسی مسیریابی (Routing) و امنیت (Security) را که برای پیاده‌سازی‌های معمولی اینترنت اشیاء (IoT) ضروری هستند، ارائه می‌دهد. لایسنس Network Advantage علاوه بر ویژگی‌های ارائه‌شده در لایسنس Network Essentials، قابلیت‌های پیشرفته‌ای مانند MPLS، پروتکل L2TPv3 را برای یک راهکار با قابلیت مقیاس‌پذیری بالا (Highly Scalable) و مقرون‌به‌صرفه، پروتکل Mobile IP برای مهاجرت یکپارچه بین شبکه‌ها (Networks)، و سیاست‌های کیفیت خدمات آگاه از کاربرد (Application-aware QoS policies) را برای هوش داخلی (Built-in Intelligence) فعال می‌کند. لایسنس Network Advantage همچنین کاربران را از نسخه 2.0 به بعد (EI Release 2.0)، به استفاده از Cisco Edge Intelligence محق می‌سازد.

شکل زیر قابلیت‌های ارائه شده توسط لایسنس‌ها (Licenses) را شرح می‌دهد.

Related image, diagram or screenshot

شکل 9.

جزئیات لایسنس‌دهی (Licensing details)

لایسنس‌های میزان گذردهی (Throughput licenses)

مدل IR1800 دارای سه گزینه مجوز پهنای باند (Throughput License) است.

جدول 20.       لایسنس‌ها (Licenses) و پهنای باند (Throughput)

مجوز (License)

سطح (Tier)

پهنای باند تجمیعی (Aggregate throughput)

توضیح (Comment)

پیش‌فرض (Default - DEF)

T0

50 مگابیت بر ثانیه (50 Mbps)

این سطح پیش‌فرض با پهنای باند تجمیعی 50 مگابیت بر ثانیه (50 Mbps) است.

عملکرد (Performance - PERF)

T1

250 مگابیت بر ثانیه (250 Mbps)

این سطح پهنای باند تجمیعی 250 مگابیت بر ثانیه (250 Mbps) را فراهم می‌کند.

بدون محدودیت (Uncapped - UNC)

T2

بدون محدودیت (Uncapped)

این سطح به دستگاه اجازه می‌دهد تا از تمام ظرفیت سخت‌افزاری خود استفاده کند.

ترکیب مناسبی از پشته شبکه (network stack) و سطح پهنای باند (throughput tier) را بر اساس نیازهای خود انتخاب کنید.

طبق قوانین صادرات، دریافت لایسنس HSEC به عنوان پیوست اجباری در کنار لایسنس Boost (Boost License) الزامی است.

یک ایمیج جامع واحد از سیسکو (Cisco IOS XE universal image) که شامل تمام توابع است، همراه با محصول ارائه می‌شود. لایسنس‌های ویژگی‌های نرم‌افزاری (Software feature licenses) بسته به انتخاب انجام شده در زمان خرید، از قبل در کارخانه نصب می‌شوند؛ این امر تحویل نرم‌افزار را ساده کرده و هزینه‌های عملیاتی راه‌اندازی را کاهش می‌دهد. لایسنس‌ها را می‌توان پس از راه‌اندازی، با طی کردن فرآیند فعال‌سازی لایسنس هوشمند سیسکو (Cisco Smart License activation process) ارتقا داد..

اطلاعات سفارش (Ordering information)

سفارش‌گذاری Catalyst IR1800 را می‌توان به سه بخش اصلی تقسیم کرد:

1.    سیستم‌عامل و لایسنس‌ها (Operating system and licenses) (مرحله 2)

2.    ماژول‌های قابل اتصال (Pluggable modules) (مراحل 3 تا 7)

3.    لوازم جانبی (گام 8 و بعد از آن)

برای ثبت سفارش، لطفاً شناسه‌های محصول (Product IDs) مناسب را از جدول‌های زیر به ترتیب دنبال کنید.

جدول 21. (Table 21)       فرآیند سفارش‌دهی محصول (Product ordering process)

مرحله 1. پلتفرم پایه را انتخاب کنید (Base Platform).

سخت‌افزار (شاسی) (Hardware (chassis))

توضیحات (Description)

IR1833-K9

روتر مقاوم سیسکو کاتالیست (Cisco Catalyst IR1833 Rugged Router)

IR1835-K9

روتر مقاوم سیسکو کاتالیست (Cisco Catalyst IR1835 Rugged Router)

مرحله 2. پشته شبکه (network stack) و رده پهنای باند (throughput tier) را انتخاب کنید.

مجوزها (Licenses)

نسخه پایه شبکه (Network Essentials)

نسخه پیشرفته شبکه (Network Advantage)

سطح پهنای باند (Throughput tier)

پهنای باند تجمیعی (Aggregate throughput)

SL-1800-NE/DEF-K9

SL-1800-NA/DEF-K9

سطح صفر - پیش‌فرض (T0 (default))

50 مگابیت بر ثانیه (50 Mbps)

SL-1800-NE/PERF-K9

SL-1800-NA/PERF-K9

سطح یک - عملکردی (T1 (Performance))

250 مگابیت بر ثانیه (250 Mbps)

SL-1800-NE/UNC-K9

SL-1800-NA/UNC-K9

سطح دو - بدون محدودیت (T2(UNC))

بدون محدودیت (Uncapped)

مجوزهای یدکی (Spare Licenses)

نسخه ملزومات شبکه (Network Essentials)

نسخه مزیت شبکه (Network Advantage)

سطح پهنای باند (Throughput tier)

پهنای باند تجمیعی (Aggregate throughput)

SL-1800-NE/DEF-K9=

SL-1800-NA/DEF-K9=

سطح T0 (پیش‌فرض - default)

30 مگابیت بر ثانیه (30 Mbps)

SL-1800-NE/PER-K9=

SL-1800-NA/PER-K9=

سطح T1 (عملکردی - Performance)

250 مگابیت بر ثانیه (250 Mbps)

SL-1800-NE/UNC-K9

SL-1800-NA/UNC-K9

سطح T2 (نامحدود - UNC)

بدون محدودیت (Uncapped)

مجوزهای T2 (Boost) و T2 (Uncapped) مستلزم داشتن یک مجوز اجباری اضافی به نام L-18-HSEC-K9 هستند.

مرحله 3. ماژول‌های اتصال سلولی (cellular pluggable modules) را انتخاب کنید.

ماژول سلولی (Cellular module)

توضیحات (Description)

P-5GS6-RC-GL (=)

ماژول نسل پنجم با قابلیت کاهش‌یافته (5G Reduced Capability module) برای آمریکای شمالی، آمریکای لاتین، اروپا و آسیا-اقیانوسیه

P-5GS6-R16SA-GL(=)

ماژول مستقل / غیرمستقل نسل پنجم زیر 6 گیگاهرتز (Standalone / non-standalone 5G Sub 6 GHz module)

P-LTEA7-NA(=)

ماژول LTE رده 7 (Category 7 LTE module) برای آمریکای شمالی

P-LTEA7-EAL(=)

ماژول LTE رده 7 (Category 7 LTE module) برای اروپا، آمریکای لاتین، استرالیا، نیوزیلند، هند، سنگاپور، مالزی، تایلند و امارات متحده عربی

P-LTEA7-JP(=)

ماژول LTE رده 7 (Category 7 LTE module) برای ژاپن

P-LTE-GB(=)

ماژول LTE رده 4 (Category 4 LTE module) برای اروپا

گام 4. گزینه مربوط به سیم‌کارت پیش‌نصب‌شده ورایزن (Verizon SIM card) را انتخاب کنید (در صورت نیاز).

سیم‌کارت ورایزن (Verizon SIM card)

توضیحات (Description)

LTE-SIM-VZ(=)

سیم‌کارت ورایزن (Verizon SIM) از پیش نصب‌شده برای استقرار بدون دخالت دست (zero-touch deployment)

مرحله 5. ماژول قابل اتصال (pluggable module) Wi-Fi 6 را انتخاب کنید.

ماژول قابل اتصال وای‌فای 6 (Wi-Fi 6 pluggable module)

حالت کپواپ (CAPWAP mode)

حالت کنترلر بی سیم جاسازی شده (EWC mode)

توضیحات (Description)

WP-WIFI6-x(=)

WP-WIFI6-EWC-x(=)

وای‌فای 6 (Wi-Fi 6) بسته به شناسه محصول (Product ID) انتخاب شده، می‌تواند در حالت کپواپ (CAPWAP) یا حالت کنترلر بی‌سیم جاسازی شده (Embedded Wireless Controller - EWC) عرضه شود

متغیر 'x' نشان‌دهنده کد کشور/منطقه برای فرکانس وای‌فای است (مانند A/B/C و غیره)

ابزار بررسی انطباق شبکه محلی بی‌سیم (Wireless LAN Compliance Lookup)می‌تواند برای انتخاب کد کشور/منطقه مناسب (country/regional code) استفاده شود

مرحله 6. ماژول ناوبری تخمینی GNSS قابل اتصال (dead reckoning pluggable GNSS module) را انتخاب کنید (IR1833-K9 و IR1835K9).

ناوبری جهشی مرده (Dead reckoning GNSS)

توضیحات

IRM-GNSS-ADR(=)

ماژول ماجولار ناوبری جهشی مرده (Dead reckoning GNSS pluggable module)

گام 7. ماژول SSD 100 گیگابایتی (100-GB SSD) اضافی را انتخاب کنید (IR1833-K9 و IR1835-K9).

SSD

Description

IRM-SSD-100G(=)

100-GB industrial-grade field-replaceable SSD

گام 8. آداپتور برق (power adapter) و کابل اتصال مناسب (mating cord) را انتخاب کنید (اگر از یک منبع تغذیه آجری (power brick) و کابل برق (power cable) استفاده می‌کنید).

منبع تغذیه و کابل‌ها (Power supply and cables)

شرح (Description)

PWR-MF4-125W-AC(=)

آدابتور برق AC به DC برای IR1800 - ظرفیت 125 وات (AC to DC power adapter for IR1800- 125W)

IR-PWR-G2A-NA(=)

کابل برق - آمریکای شمالی (Power Cord - North America)

IR-PWR-G2A-BR(=)

کابل برق - برزیل (Power Cord - Brazil)

IR-PWR-G2A-AU(=)

کابل برق - استرالیا (Power Cord – Australia)

IR-PWR-G2A-CE(=)

کابل برق - اروپای مرکزی (Power Cord – Central Europe)

IR-PWR-G2A-ISR(=)

کابل برق - اسرائیل (Power Cord – Israel)

IR-PWR-G2A-ID(=)

کابل برق - هند (Power Cord - India)

IR-PWR-G2A-UK(=)

کابل برق - بریتانیا (Power Cord - United Kingdom)

IR-PWR-G2A-ITA(=)

کابل برق - ایتالیا (Power Cord – Italy)

IR-PWR-G2A-AR(=)

کابل برق - آرژانتین (Power Cord – Argentina)

IR-PWR-G2A-JP(=)

کابل برق - ژاپن (Power Cord – Japan)

IR-PWR-G2A-AP(=)

کابل برق - آسیا و اقیانوسیه (Power Cord – Asia Pacific)

IR-PWR-G2A-CN(=)

کابل برق - چین (Power Cord – China)

IR-PWR-G2A-SA(=)

کابل برق - آفریقای جنوبی (Power Cord – South Africa)

IR-PWR-G2A-SWI(=)

کابل برق - سوییس (Power Cord - Switzerland)

گام 9. در صورت نیاز، کابل مناسب OBD-II را انتخاب کنید

یک کابل OBD-II می‌تواند برای تامین برق دستگاه IR1800 از پورت OBD-II خودرو و همچنین اتصال به باس کن (CAN bus) خودرو جهت دریافت داده‌های خودرو مورد استفاده قرار گیرد.

کابل OBD-II

توضیحات (Description)

OBD2-J1962YA-MF4(=)

کابل OBD-II (J1962) نوع A به IR1800 همراه با دسته سیم بای‌پس انشعابی نوع 1 (Type 1 Y-splitting bypass harness)

OBD2-J1939Y2-MF4(=)

دسته سیم عیب‌یابی سنگین (Heavy Duty Diagnostic Harness) نوع 2 مدل OBD-II (J1939) برای خودروهای ولوو/ماک (Volvo/Mack)

OBD2-J1939Y1-MF4(=)

کابل OBD-II (J1939) نوع 1 به IR1800 همراه با دسته سیم بای‌پس انشعابی نوع 1 (Type 1 y-splitting bypass harness) و ورودی‌های کمکی (ولتاژ گسسته)

مرحله 10. آنتن‌ها و پایه آنتن (antenna stand) مناسب را برای سناریوی کاربردی/پروژه پیاده‌سازی (deployment) انتخاب کنید.

آننتنا (Antenna)

توضیحات (Description)

ANT-7-5G4WL2G1-O(=)

آننتنای فضای باز نصب روی خودرو 7 کاره - 4 عدد 4G LTE با کانکتور SMA، 2 عدد وای‌فای دوباند (Wi-Fi dual band) با کانکتور RP-SMA، 1 عدد GNSS با کانکتور SMA

LTE-ANTM2-SMA-D(=)

آننتنای دوقطبی (Dipole antenna) مدل 4G LTE با محدوده فرکانسی 698 تا 960، 1448 تا 1511، 1710 تا 2690 مگاهرتز، با کانکتور SMA

5G-ANTM-SMA-D(=)

آننتنای دوقطبی (Dipole antenna) سازگار با فناوری‌های 5G Sub-6 و LTE Advanced Pro، با کانکتور SMA

W-ANTM2050D-RPSMA(=)

آننتنای دوقطبی مفصلی (Swivel dipole antenna) وای‌فای دوباند (Wi-Fi dual band)، با کانکتور RP-SMA

ANT-4G-OMNI-OUT-N(=)

آننتنای همه‌جانبه (Omnidirectional) فضای باز 4G، با کانکتور N، محدوده فرکانسی 698 تا 3800 مگاهرتز

ANT-5G-OMNI-OUT-N(=)

آننتنای همه‌جانبه (Omnidirectional) فضای باز با محدوده فرکانسی 617 تا 5950 مگاهرتز، با کانکتور N

4G-LTE-ANTM-O-3-B(=)

آننتنای 3 کاره مشکی رنگ فضای باز، 2 عدد 4G LTE با کانکتور SMA، 1 عدد GPS با کانکتور SMA

ANT-3-4G2G1-O(=)

آننتنای 3 کاره فضای باز - 2 عدد 4G LTE با کانکتور TNC، 1 عدد GPS با کانکتور SMA

ANT-2-4G2-O(=)

آننتنای 2 کاره فضای باز نصب روی خودرو - 2 عدد 4G LTE با کانکتور TNC

ANT-5-4G2WL2G1-O(=)

آننتنای 5 کاره فضای باز نصب روی خودرو - 2 عدد 4G LTE با کانکتور TNC، 2 عدد وای‌فای دوباند (Wi-Fi dual band) با کانکتور RP-TNC، 1 عدد GPS با کانکتور SMA

5G-ANTM-O-4-B(=)

آننتنای 9 کاره فضای باز - 4 عدد 5G Sub-6 GHz / 4G LTE با کانکتور SMA، 4 عدد وای‌فای دوباند (Wi-Fi dual band) با کانکتور RP-SMA، 1 عدد GPS با کانکتور SMA

مرحله 11. ریل DIN را انتخاب کنید (در صورتی که از نصب روی ریل DIN (DIN rail mount) استفاده می‌کنید).

گزینه نصب (Mounting option)

توضیحات (Description)

IR1800-DINRAIL(=)

پایه نصب روی ریل دین (DIN rail mount)

مرحله 12. کیت IP54 (IP54 Kit) را انتخاب کنید (اگر به یک سیستم با استاندارد IP54 نیاز دارید).

گزینه IP54 (IP54 option)

توضیحات (Description)

IR1800-IP54-KIT(=)

کیف یا کیت IP54 برای IR1800 (IP54 Kit for IR1800)

مرحله 13. ماژول SFP مناسب را انتخاب کنید (در صورت نیاز).

ماژول فیبر نوری اترنت (Ethernet SFP)

فاصله (Distance)

فیبر نوری (Fiber)

دسته‌بندی (Classification)

GLC-SX-MM-RGD

220 تا 550 متر

فیبر چندحالته (MMF)

صنعتی (-40 تا +85 درجه سانتی‌گراد) (Industrial)

GLC-LX-SM-RGD

550 متر تا 10 کیلومتر

فیبر چندحالته/تک‌حالته (MMF/SMF)

صنعتی (-40 تا +85 درجه سانتی‌گراد) (Industrial)

GLC-ZX-SM-RGD

70 کیلومتر

فیبر تک‌حالته (SMF)

صنعتی (-40 تا +85 درجه سانتی‌گراد) (Industrial)

GLC-SX-MMD

220 تا 550 متر

فیبر چندحالته (MMF)

دمای توسعه‌یافته (-5 تا +85 درجه سانتی‌گراد) (Extended)

GLC-LH-SMD

550 متر تا 10 کیلومتر

فیبر چندحالته/تک‌حالته (MMF/SMF)

دمای توسعه‌یافته (-5 تا +85 درجه سانتی‌گراد) (Extended)

GLC-ZX-SMD

70 کیلومتر

فیبر تک‌حالته (SMF)

دمای توسعه‌یافته (-5 تا +85 درجه سانتی‌گراد) (Extended)

GLC-BX-U

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-BX-D

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-LH-MMD

550 متر تا 10 کیلومتر

فیبر چندحالته/تک‌حالته (MMF/SMF)

دمای توسعه‌یافته (-5 تا +85 درجه سانتی‌گراد) (Extended)

GLC-EX-SMD

40 کیلومتر

فیبر تک‌حالته (SMF)

دمای توسعه‌یافته (-5 تا +85 درجه سانتی‌گراد) (Extended)

GLC-FE-100FX-RGD

2 کیلومتر

فیبر چندحالته (MMF)

صنعتی (-40 تا +85 درجه سانتی‌گراد) (Industrial)

GLC-FE-100LX-RGD

10 کیلومتر

فیبر تک‌حالته (SMF)

صنعتی (-40 تا +85 درجه سانتی‌گراد) (Industrial)

GLC-FE-100FX

2 کیلومتر

فیبر چندحالته (MMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-FE-100LX

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-FE-100EX

40 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-FE-100ZX

80 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-FE-100BX-U

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-FE-100BX-D

10 کیلومتر

فیبر تک‌حالته (SMF)

تجاری (0 تا +70 درجه سانتی‌گراد) (Commercial)

GLC-TE

100 متر

نامشخص / غیرقابل اعمال (NA - RJ-45)

دمای توسعه‌یافته (-5 تا +85 درجه سانتی‌گراد) (Extended)

مرحله 14. در صورت نیاز، سایر لوازم جانبی (Accessories) را انتخاب کنید.

سایر لوازم جانبی (Other accessories)

توضیحات (Description)

کابل برق (Power cable)

CAB-PWR-15-MF4

کابل برق برای اتصال مستقیم به منبع جریان مستقیم (DC) (مانند باتری خودرو)

نکته: (Note:)توصیه می‌شود برای نصب سریع و تمیز از کابل OBD-II استفاده شود

کابل‌های آر‌اف (RF cables)

CAB-L240-10-SM-TM

رابط SMA نر (straight) به TNC نر (straight)، نوع LMR-240-DB، طول 3 متر (10 ft.)

CAB-L240-15-SM-TM

رابط SMA نر (straight) به TNC نر (straight)، نوع LMR-240-DB، طول 4.5 متر (15 ft.)

CAB-L240-20-SM-TM

رابط SMA نر (straight) به TNC نر (straight)، نوع LMR-240-DB، طول 6 متر (20 ft.)

LTE-AE-MAG-SMA

پایه آنتن مغناطیسی SMA، رابط SMA ماده (straight) به TNC ماده (straight)، دارای استاندارد پلنوم LMR-195، طول 30 سانتی‌متر (1 ft.)

CAB-L240-10-SM-NM

رابط SMA نر (straight) به N نر (straight)، نوع LMR-240-FRDB، طول 3 متر (10 ft.)

CAB-L-10-RSP-RTP

رابط RP-SMA (نر) به RP-SMA (ماده)، طول 3 متر (10 ft.)

CAB-L195-10-SM-SF

رابط SMA (نر) به SMA (ماده)، نوع LMR-195، طول 3 متر (10 ft.)

CAB-L240-20-SM-SF

رابط SMA (نر) به SMA (ماده)، نوع LMR-240، طول 6 متر (20 ft.)

CAB-L400-20-N-N

رابط N نر (straight) به N نر (زاویه دار/right angle)، نوع LMR-400-DB، طول 6 متر (20 ft.)

تنبدهای آر‌اف (RF adapters)

LTE-ADPT-SM-TF

آدابتور SMA نر (straight) به TNC ماده (straight)

AIR-ACC370-NF-NF

آدابتور N ماده (straight) به N ماده (straight)

کابل اترنت (Ethernet cable)

CAB-ETH-S-RJ45

کابل زرد رنگ برای اترنت، از نوع مستقیم (Straight through)، دارای سوکت RJ-45، طول 4.5 متر (15 feet)

کابل کنسول (Console cable)

CAB-USB-UB

کابل USB نوع A به USB میکرو B (با طول 2 متر)

کابل ورودی/خروجی دیجیتال (Digital I/O cable)

CAB-IO-MF6

کانکتور جفت‌شونده برای ورودی آلارم / ورودی/خروجی دیجیتال / حسگر احتراق (Ignition Sense)

برق‌گیرها / محافظ‌های صاعقه (Lighting arrestors)

ACC-LA-G-SM-SF

رابط SMA (نر) به SMA (ماده) - مستقیم، مجهز به لوله تخلیه گاز (GDT)، فرکانس DC تا 6 گیگاهرتز

CGR-LA-NF-NF

رابط N (ماده)-مستقیم به N (ماده)-مستقیم، مجهز به لوله تخلیه گاز (GDT)، فرکانس DC تا 6 گیگاهرتز

CGR-LA-NM-NF

رابط N (ماده)-مستقیم به N (نر)-مستقیم، مجهز به لوله تخلیه گاز (GDT)، فرکانس DC تا 6 گیگاهرتز

4G-ACC-OUT-LA

رابط TNC (ماده)-مستقیم به TNC (نر)-مستقیم، فیلتر عبور بالای فرکانس (HPF)، فرکانس 698 تا 2700 مگاهرتز (از GNSS پشتیبانی نمی‌کند)

ACC-LA-G-TM-TF

رابط TNC (ماده)-مستقیم به TNC (نر)-مستقیم، مجهز به لوله تخلیه گاز (GDT)، فرکانس DC تا 6 گیگاهرتز


برای اطلاعات بیشتر

اطلاعات بیشتر درباره روترهای صنعتی سری Cisco Catalyst IR1800 Rugged Series Routers:https://www.cisco.com/go/IR1800

درباره سبد محصولات مسیریابی صنعتی (industrial routing portfolio) بیشتر بیاموزید:
https://www.cisco.com/c/en/us/solutions/internet-ofthings/iot-routers-and-gateways.html.

مرجع پانویس‌ها (Footnotes Reference)

افت سرعت عبور داده (Throughput degradation) ممکن است در دمای بالا مشاهده شود.
عبارت 2PTCRB مخفف «هیئت بررسی گواهینامه نوع PCS» (PCS Type Certification Review Board) است.
مدل IR1835-K9
دسته Cisco 800 Series
زیردسته Cisco 800 Series Chassis
توضیحات Cisco Catalyst IR1835 Rugged Series Router
قیمت 3,015.00 دلار
آخرین بروزرسانی دوشنبه ۱۸ مرداد ۱۴۰۰

هیچ نظری برای این محصول وجود ندارد.

نظر بدهید

لطفا وارد شوید یا ثبت نام کنید تا نظر بدهید
