سوییچ نکسوس N3K-C3132C-Z سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Cisco Nexus 3000 Seriesزیردسته: Cisco Nexus 3000 Series Switches
-
مدل: N3K-C3132C-Z
-
توضیحات: Nexus 3132C 32x100G ports based on Trident3
-
قیمت: 34,857.42 دلارآخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سری Cisco Nexus 3000 مجموعه‌ای منعطف از سوئیچ‌های (Switch) اترنت با کارایی بالا را ارائه می‌دهد که سرعت‌های 1 تا 100 گیگابیت را پوشش می‌دهند. این سوئیچ‌ها که بر پایه معماری قدرتمند Switch-on-a-Chip (SoC) ساخته شده‌اند، به‌طور اختصاصی برای ارائه عملکرد لایه 2 (Layer 2) و لایه 3 (Layer 3) با نرخ خط (Line-rate) مهندسی شده‌اند. این محصولات به عنوان راهکاری ایده‌آل برای معماری‌های مرکز داده Top-of-the-Rack (ToR) شناخته می‌شوند و زیرساخت لازم برای محیط‌های شبکه‌ای مدرن و مقیاس‌پذیر (Scalable) را فراهم می‌کنند.
در قلب این سری، سوئیچ (Switch) قابل برنامه‌ریزی 32 پورت Cisco Nexus 3132C-Z قرار دارد که برای پاسخگویی به نیازهای سخت‌گیرانه مراکز داده نرم‌افزار-محور (Software-Defined Data Centers) طراحی شده است. این دستگاه 1-Rack-Unit (1RU) که با نرم‌افزار استاندارد صنعتی Cisco NX-OS اجرا می‌شود، انعطاف‌پذیری عملیاتی استثنایی و در دسترس بودن مداوم (Continuous Availability) را ارائه می‌دهد. سری Nexus 3000 با ترکیب طراحی ماژولار و مجموعه ویژگی‌های پیشرفته، تضمین می‌کند که سازمان‌ها می‌توانند ضمن انطباق با نیازهای در حال تحول زیرساخت مرکز داده خود، عملیات‌های حیاتی (Mission-Critical) را حفظ کنند.
نمای کلی محصول
سوئیچ Cisco Nexus 3132C-Z یک سوئیچ (Switch) با تراکم بالا و دارای 32 پورت 100-Gbps است که انعطاف‌پذیری قابل‌توجهی در استقرار (Deployment) فراهم می‌کند. هر یک از پورت‌های QSFP28 این دستگاه بسیار قابل‌تنظیم (Configurable) بوده و از سرعت‌های 10، 25، 40، 50 و 100 گیگابیت بر ثانیه پشتیبانی می‌کند که امکان دستیابی به حداکثر ظرفیت تا 128 پورت 25-Gbps را فراهم می‌سازد. سخت‌افزار این محصول برای قابلیت اطمینان (Reliability) بالا طراحی شده است و شامل دو منبع تغذیه (Power Supply) افزونه، فن‌های افزونه (3+1) و پشتیبانی از هر دو طرح جریان هوای ورودی از سمت پورت (Port-side intake) و خروجی از سمت پورت (Port-side exhaust) برای انطباق با پیکربندی‌های مختلف سرمایش دیتاسنتر است.
علاوه بر پورت‌های اصلی، این سوئیچ (Switch) شامل دو پورت 10-Gbps SFP، یک پورت کنسول (Console)، پورت‌های مدیریتی و یک پورت USB برای دسترسی محلی است. این دستگاه توسط سیستم‌عامل Cisco NX-OS پشتیبانی می‌شود که به دلیل ساختار ماژولار و قابلیت‌های خودترمیمی (Self-healing) شهرت دارد. این محیط نرم‌افزاری از طیف گسترده‌ای از ابزارهای اتوماسیون و رابط‌های برنامه‌نویسی (API) پشتیبانی می‌کند که آن را به انتخابی قدرتمند برای کاربردهای کلان‌داده (Big Data) و محیط‌های با مقیاس‌پذیری (Scalability) بسیار بالا تبدیل کرده است که نیازمند عملکرد بالا و مدیریت ساده‌شده هستند.
ویژگی‌ها و مزایا
- سوئیچینگ با کارایی بالا (High-Performance Switching): ارائه سوئیچینگ لایه 2 و 3 با نرخ سیم (Wire-rate) با ظرفیت تا 6.4 ترابیت بر ثانیه (Tbps) و 2 میلیارد بسته در ثانیه (bpps).
- مسیریابی و کپسوله‌سازی پیشرفته (Advanced Routing and Encapsulation): پشتیبانی از مسیریابی کامل IPv4 و IPv6، به همراه پروتکل‌های کپسوله‌سازی مبتنی بر سخت‌افزار مانند VxLAN، MPLS، VPLS، GRE و تونل‌زنی Q-in-Q.
- برنامه‌پذیری قدرتمند (Robust Programmability): یکپارچه‌سازی بی‌نقص با ابزارهای اتوماسیون مدرن شامل Cisco NX-API، پایتون (Python)، کانتینرهای لینوکس، Puppet، Chef و رابط‌های برنامه‌نویسی JSON/XML.
- اتصال انعطاف‌پذیر (Flexible Connectivity): پشتیبانی از طیف گسترده‌ای از گزینه‌های کابل‌کشی فیبر و مسی، از جمله کابل نوری فعال (AOC) و کابل اتصال مستقیم (DAC)، با قابلیت تفکیک پورت‌ها برای نیازهای سرعتی مختلف.
- دسترسی‌پذیری بالا (High Availability): بهره‌مندی از کانال پورت مجازی (vPC) برای مسیردهی چندگانه، مسیریابی چندمسیره با هزینه برابر (ECMP) 64-راهه برای طراحی‌های Fat-tree، و منابع تغذیه و فن‌های با قابلیت تعویض در حین کار (Hot-swappable) برای به حداقل رساندن زمان خرابی.
- بهره‌وری عملیاتی (Operational Efficiency): شامل قابلیت تأمین خودکار هنگام روشن شدن (POAP) برای راه‌اندازی بدون دخالت دست، نظارت پیشرفته بر بافر برای تحلیل ترافیک، و ابزار داخلی Ethanalyzer برای عیب‌یابی.
- لایسنس‌دهی جامع (Comprehensive Licensing): ارائه مدل لایسنس‌دهی طبقه‌بندی شده، شامل یک لایسنس پایه برای مسیریابی استاندارد و یک لایسنس LAN Enterprise برای پروتکل‌های پیشرفته مانند BGP و OSPF.
نمای کلی سوئیچ‌های سری Cisco Nexus 3000
سوئیچ‌های سری Cisco Nexus 3000 مجموعه‌ای جامع از سوئیچ‌های 1، 10، 40 و 100 گیگابیت اترنت هستند که بر پایه معماری تراشه سوئیچ (SoC) ساخته شده‌اند.این سری از سوئیچ‌ها که در آوریل 2011 معرفی شدند، عملکرد لایه 2 و 3 را با نرخ خط (Line-rate) ارائه می‌دهند و برای معماری بالای رک (ToR) مناسب هستند.
بررسی اجمالی محصول Cisco Nexus 3132C-Z
سوئیچ Cisco Nexus 3132C-Z یک سوئیچ (Switch) با معماری برنامه‌پذیر و دارای 32 پورت 100-Gbps است که به قابلیت‌های کلیدی مراکز داده (Data Center) برای محیط‌های نرم‌افزار-محور (Software-Defined) مجهز شده است. این مدل 1-Rack-Unit (1RU) سوئیچینگ لایه 2 و 3 را با نرخ سیم (Wire-rate) ارائه می‌دهد.

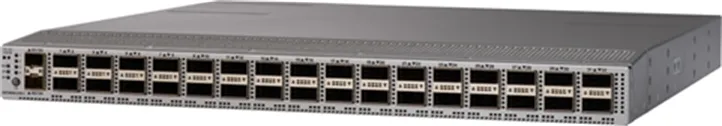

سوئیچ Cisco Nexus 3132C-Z (شکل 1) یک سوئیچ با فرمت Quad Small Form-Factor Pluggable (QSFP) است که دارای 32 پورت QSFP28 می‌باشد. هر پورت QSFP28 می‌تواند در سرعت‌های 10، 25، 40، 50 و 100 گیگابیت بر ثانیه (Gbps) کار کند و تا حداکثر 128 پورت 25 گیگابیت بر ثانیه را پشتیبانی نماید.
این محصول عضوی از پلتفرم Cisco Nexus 3100 است و از سیستم‌عامل پیشرو در صنعت یعنی Cisco NX-OS Software بهره می‌برد که ویژگی‌ها و عملکردهای جامع و گسترده‌ای را در اختیار مشتریان قرار می‌دهد.سوئیچ Cisco Nexus 3132C-Z از هر دو طرح جریان هوای رفت و برگشت (خروجی هوا از سمت پورت و ورودی هوا از سمت پورت) با ورودی‌های برق AC و DC پشتیبانی می‌کند.
پیکربندی سخت‌افزاری Cisco Nexus 3132C-Z به شرح زیر است:
● 32 پورت ثابت 100-Gigabit Ethernet QSFP28
● چراغ نشانگر (Beacon LED)
● نشانگر LED محیطی (Environment LED)
● چراغ وضعیت (Status LED)
● چهار چراغ LED انتخاب مسیر (Lane)
● منابع تغذیه دوگانه (Dual redundant power supplies)
● فن‌های افزونه (Redundant) با پیکربندی (3+1)
● دو پورت 10-Gbps SFP
● یک پورت کنسول RJ45
● یک پورت مدیریتی RJ45 و SFP
● یک پورت USB
مروری بر نرم‌افزار Cisco NX-OS
سیستم‌عامل Cisco NX-OS یک سیستم‌عامل در سطح دیتاسنتر (Data Center) است که با ساختاری مبتنی بر ماژولار بودن (Modularity)، تاب‌آوری (Resiliency) و قابلیت سرویس‌دهی (Serviceability) طراحی شده است. Cisco NX-OS به تضمین پایداری مداوم کمک کرده و استانداردی برای محیط‌های دیتاسنتر حساس و حیاتی (Mission-critical) تعیین می‌کند. طراحی خود-ترمیم‌شونده (Self-healing) و بسیار ماژولار Cisco NX-OS، عملیات بدون وقفه (Zero-impact) را به واقعیت تبدیل کرده و انعطاف‌پذیری عملیاتی فوق‌العاده‌ای را فراهم می‌آورد.
سیستم‌عامل Cisco NX-OS با تمرکز بر نیازهای مراکز داده (Data Center)، مجموعه‌ای قدرتمند و جامع از ویژگی‌ها را ارائه می‌دهد که پاسخگوی نیازهای شبکه‌ای مراکز داده فعلی و آینده است. این سیستم‌عامل با بهره‌گیری از رابط XML و رابط خط فرمان (CLI) مشابه Cisco IOS،پیاده‌سازی‌های پیشرفته‌ای از استانداردهای شبکه و همچنین مجموعه‌ای از نوآوری‌های اختصاصی Cisco در سطح کلاس مراکز داده (Data Center-class) را فراهم می‌کند.
مزایای اصلی
سوئیچ Cisco Nexus 3132C-Z ویژگی‌های زیر را ارائه می‌دهد:
● غنای ویژگی‌های مرکز داده (Data Center)که از مسیریابی کامل IPv4 و IPv6؛ شبکه محلی مجازی توسعه‌پذیر (VxLAN)؛ و کپسوله‌سازی مبتنی بر سخت‌افزار، شامل سوئیچینگ برچسب چندپروتکلی (MPLS)، سرویس شبکه محلی خصوصی مجازی (VPLS)، کپسوله‌سازی مسیریابی عمومی (GRE) و تونل‌زنی Q-in-Q پشتیبانی می‌کند
● سوئیچینگ لایه 2 و 3 با نرخ سیم (Wire-rate) در تمامی پورت‌ها,2با ظرفیت تا 6.4 ترابیت بر ثانیه (Tbps) و تا 2 میلیارد بسته در ثانیه (bpps)
● برنامه‌پذیری (Programmability) قدرتمندبا پشتیبانی از Cisco NX-API، کانتینرهای لینوکس، رابط‌های برنامه‌نویسی (API) مبتنی بر XML و JavaScript Object Notation (JSON)، پلاگین OpenStack، پایتون (Python) و ابزارهای پیکربندی و اتوماسیون Puppet و Chef
● عملکرد بالا و مقیاس‌پذیری (Scalability)با بهره‌گیری از پردازنده چهار هسته‌ای، 16 گیگابایت حافظه DRAM و 32 مگابایت تخصیص بافر (Buffer) پویا، که این سوئیچ (Switch) را برای مراکز داده با مقیاس‌پذیری عظیم و برنامه‌های کلان‌داده (Big Data) ایده‌آل می‌سازد
● انعطاف‌پذیری (Flexibility)
◦ پورت QSFP28 می‌تواند برای کارکرد به صورت 4 پورت 25-Gbps پیکربندی شود که انعطاف‌پذیری در استقرار (Deployment) را فراهم کرده و تا حداکثر 128 پورت 25-Gbps را ارائه می‌دهد.
◦ راهکارهای کابل‌کشی فیبر و مسی برای اتصال 10، 25، 40، 50 و 100 گیگابیت بر ثانیه، شامل کابل‌های نوری فعال (AOC) و کابل‌های اتصال مستقیم (DAC) در دسترس هستند.
● دسترسی‌پذیری بالا (High Availability)
◦ فناوری Virtual Port Channel (vPC) با حذف پروتکل Spanning Tree، امکان ایجاد مسیرهای چندگانه در لایه 2 (Layer 2) را فراهم می‌کند. این فناوری همچنین باعث بهره‌برداری کامل از پهنای باند (Bandwidth) دوطرفه و ساده‌سازی توپولوژی‌های منطقی لایه 2 بدون نیاز به تغییر در مدل‌های مدیریتی و استقرار فعلی می‌شود.
◦ مسیریابی 64-way Equal-Cost Multipath (ECMP) امکان استفاده از طراحی‌های Layer 3 fat-tree را فراهم می‌کند. این ویژگی به سازمان‌ها اجازه می‌دهد تا از گلوگاه‌های شبکه جلوگیری کرده، تاب‌آوری (Resiliency) را افزایش دهند و ظرفیت شبکه را با کمترین اختلال ارتقا دهند.
◦ قابلیت‌های پیشرفته راه‌اندازی مجدد (Reboot) شامل وصله‌گذاری (Patching) گرم و سرد و قابلیت‌های راه‌اندازی مجدد سریع است.
◦ این سوئیچ از واحدهای منبع تغذیه (PSU) و فن‌های با قابلیت تعویض در حین کار (Hot-swappable) استفاده می‌کند.
● سیستم‌عامل اختصاصی NX-OS با نوآوری‌های جامع و اثبات‌شده
◦ قابلیت Power-on Autoprovisioning (POAP) امکان راه‌اندازی و پیکربندی خودکار سوئیچ را بدون دخالت دست فراهم کرده و زمان آماده‌سازی (Provisioning) را به شدت کاهش می‌دهد.
◦ مدیریت رویدادهای تعبیه شده Cisco (EEM) و اسکریپت‌نویسی Python، امکان اتوماسیون و عملیات از راه دور را در مرکز داده (Data Center) فراهم می‌کنند.
◦ پایش پیشرفته بافر (Buffer Monitoring) گزارش‌های لحظه‌ای از میزان استفاده از بافر را به تفکیک هر پورت و هر صف ارائه می‌دهد که به سازمان‌ها امکان می‌دهد ترافیک‌های ناگهانی (Traffic Bursts) و الگوهای ترافیکی برنامه‌ها را نظارت کنند.
◦ ابزار Ethanalyzer یک تحلیلگر بسته (Packet Analyzer) داخلی برای نظارت و عیب‌یابی ترافیک صفحه کنترل (Control-Plane) است که بر پایه تحلیلگر پروتکل شبکه متن‌باز و محبوب Wireshark طراحی شده است.
◦ مجموعه کامل پروتکل‌های مسیریابی (Routing Protocol) لایه 3 برای ترافیک‌های تک‌مقصد (Unicast) و چندمقصد (Multicast) پشتیبانی می‌شوند، که شامل Border Gateway Protocol (BGP)، Open Shortest Path First (OSPF)، Enhanced Interior Gateway Routing Protocol (EIGRP)، Routing Information Protocol Version 2 (RIPv2)، Protocol Independent Multicast Sparse Mode (PIM-SM)، Source-Specific Multicast (SSM) و Multicast Source Discovery Protocol (MSDP) می‌باشند.
جدول 1. لایسنس نرم‌افزاری برای Cisco Nexus 3132C-Z
بسته نرم‌افزاری | ویژگی‌های پشتیبانی‌شده |
پیش‌فرض سیستم (بدون نیاز به لایسنس) | ● مجموعه ویژگی‌های جامع لایه 2: VLAN، ترانک‌بندی IEEE 802.1Q، پروتکل کنترل تجمیع لینک (LACP)، تشخیص لینک یک‌طرفه (UDLD؛ استاندارد و تهاجمی)، پروتکل درخت پوشای چندگانه (MSTP)، پروتکل درخت پوشای سریع (RSTP) و محافظ پروتکل درخت پوشا (Spanning Tree Protocol guard) ● امنیت: احراز هویت، مجوزدهی و حسابرسی (AAA)؛ لیست‌های کنترل دسترسی (ACLs)؛ کنترل طوفان (Storm Control) و سیاست‌گذاری کنترل صفحه (CoPP) قابل پیکربندی ● ویژگی‌های مدیریتی: پشتیبانی از Cisco Data Center Network Manager (DCNM)، دسترسی Secure Shell نسخه 2 (SSHv2)، پروتکل کشف سیسکو (Cisco Discovery Protocol)، SNMP، syslog و IEEE 1588 PTP ● ویژگی‌های نظارتی: نظارت پیشرفته بافر، SPAN و ERSPAN |
لایسنس پایه (Base license) | ● مسیریابی IP لایه 3: مسیریابی بین VLANها (IVR)، مسیرهای استاتیک، RIPv2، ACLها، OSPFv2 (محدود به 256 مسیر)، EIGRP stub، پروتکل روتر آماده‌به‌کار داغ (HSRP) و پروتکل افزونگی روتر مجازی (VRRP) ● مالتی‌کست: PIM-SM، SSM و MSDP |
لایسنس LAN Enterprise | ● مسیریابی پیشرفته IP لایه 3: OSPFv2، EIGRP، BGP و مسیریابی و فورواردینگ مجازی لایت (VRF-Lite) |
لایسنس Cisco Nexus Data Broker (NDB-FX-SWT-K9) | ● لایسنس برای استفاده از توابع تجمیع tap و SPAN با Cisco Nexus Data Broker؛ تنها لایسنس پایه برای این ویژگی مورد نیاز است |
گزینه‌های فرستنده-گیرنده (Transceiver) و کابل‌کشی
سوئیچ Cisco Nexus 3132C-Z دارای 32 پورت QSFP28 است. فناوری QSFP28 امکان گذار روان از زیرساخت 40 به 100 گیگابیت اترنت (Gigabit Ethernet) را در مراکز داده فراهم می‌کند. هر یک از پورت‌های QSFP28 در سوئیچ Cisco Nexus 3132C-Z می‌توانند در حالت‌های بومی 100، 4 در 25، 4 در 10 یا 2 در 50 گیگابیت اترنت (Gigabit Ethernet) عمل کنند. علاوه بر فناوری QSFP28، سوئیچ Cisco Nexus 3132C-Z از قابلیت 40/100G Bidi نیز پشتیبانی می‌کند تا به مشتریان در اجرای همزمان 40G و 100G در مراکز داده (Data Centers) خود کمک کند.
این سوئیچ از راهکارهای کابل‌کشی فیبر نوری و مسی برای هر دو حالت پشتیبانی می‌کند. برای کابل‌کشی کم‌هزینه، می‌توان از کابل‌های مسی 40-Gbps Twinax استفاده کرد و برای مسافت‌های طولانی‌تر، فرستنده-گیرنده‌های (Transceiver) نوری با برد کوتاه گزینه‌ای عالی هستند. اتصال از پورت‌های QSFP28 به سوئیچ‌ها یا میزبان‌های (Host) 10 Gigabit Ethernet با استفاده از یک کابل اسپلیتر (Splitter) امکان‌پذیر است که در یک سمت دارای فرستنده-گیرنده Enhanced QSFP (QSFP+) و در سمت دیگر دارای چهار فرستنده-گیرنده SFP+ می‌باشد. قابلیت مشابهی را می‌توان در راهکار فیبر نوری با استفاده از فرستنده-گیرنده‌های QSFP+ SR4 در هر دو سمت و تهیه کابل‌های اسپلیتر فیبر MPO-to-LC از شرکت‌های ثالث به دست آورد. جدول 2 انواع فرستنده-گیرنده‌های پشتیبانی‌شده را فهرست می‌کند.
جدول 2. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) در Cisco Nexus 3132C-Z QSFP28
شماره قطعه (Part number) | توضیحات |
QSFP-100G-AOC (1m–30m) | کابل فعال نوری (AOC) با سرعت 100 گیگابیت بر ثانیه از QSFP به QSFP: در طول‌های 1، 2، 3، 5، 7، 10، 15 و 30 متر |
QSFP-100G-CU (1m–5m) | کابل مسی اتصال مستقیم (DAC) با سرعت 100 گیگابیت بر ثانیه از QSFP به QSFP: در طول‌های 1، 2، 3 و 5 متر |
QSFP-100G-SR4-S | ماژول فرستنده-گیرنده (Transceiver) مدل 100GBASE SR4 با کانکتور MPO-12، برای فیبر چندحالته (Multimode) تا مسافت 100 متر |
QSFP-100G-LR4-S | ماژول فرستنده-گیرنده (Transceiver) مدل 100GBASE LR4 برای فیبر تک‌حالته (SMF) با کانکتور LC، تا مسافت 10 کیلومتر |
QSFP-100G-CWDM4-S | ماژول فرستنده-گیرنده (Transceiver) مدل 100GBASE CWDM4 برای فیبر تک‌حالته (SMF) با کانکتور LC، تا مسافت 2 کیلومتر |
QSFP-100G-PSM4-S | ماژول فرستنده-گیرنده (Transceiver) مدل 100GBASE PSM4 با کانکتور MPO-12، برای فیبر تک‌حالته (SMF) تا مسافت 500 متر |
مشخصات محصول
جدول 3 مشخصات محصول برای Cisco Nexus 3132C-Z را فهرست می‌کند.
جدول 3. مشخصات محصول
مشخصات فنی | Cisco Nexus 3132C-Z |
مشخصات فیزیکی | ● 32 پورت ثابت 100 گیگابیت اترنت QSFP28 ● چراغ نشانگر (Beacon LED) ● چراغ وضعیت محیطی (Environment LED) ● چراغ وضعیت (Status LED) ● چراغ انتخاب مسیر (Lane-selected LED) ● منابع تغذیه دوگانه (Dual redundant power supplies) ● فن‌های افزونه (3+1) ● دو پورت 1/10 گیگابیت بر ثانیه SFP (پورت 33 و 34 در پنل جلو) ● یک پورت کنسول RJ-45 ● یک پورت مدیریت RJ-45 و یک پورت مدیریت SFP ● یک پورت USB |
عملکرد | ظرفیت سوئیچینگ 6.4 ترابیت بر ثانیه |
توان مصرفی عملیاتی معمول | 200 وات |
حداکثر توان مصرفی | 493 وات |
اتلاف حرارت معمول | 1064 BTU در ساعت |
حداکثر اتلاف حرارت | 1682 BTU در ساعت |
جدول 4. مشخصات سخت‌افزاری مشترک برای تمامی سوئیچ‌ها
حالت (Mode) | حالت عادی (Normal mode) | |
جداول سخت‌افزاری و مقیاس‌پذیری (Scalability)1 | تعداد آدرس‌های MAC | حداقل 32,000 و حداکثر 288,000 |
تعداد مسیرهای IPv4 یونیکست (Unicast) | 24,000 | |
تعداد میزبان‌های IPv4 | حداقل 16 هزار و حداکثر 168 هزار | |
تعداد مسیرهای IPv4 مالتی‌کست (Multicast) | 8000 | |
تعداد VLANها | 4096 | |
تعداد ورودی‌های ACL | 4096 | |
تعداد نمونه‌های پروتکل Spanning-tree | RSTP: 512 MSTP: 64 | |
تعداد EtherChannelها | 24 | |
تعداد پورت‌ها در هر EtherChannel | 24 | |
اندازه بافر (Buffer size) | 32 مگابایت | |
حافظه فلش بوت (Boot flash memory) | 128 گیگابایت | |
توان (Power) | تعداد منابع تغذیه (Power supplies) | 2 عدد (افزونه/Redundant) |
انواع منبع تغذیه | AC (جریان هوای مستقیم و معکوس) | |
ولتاژ ورودی | 100 تا 240 ولت AC | |
فرکانس | 50 تا 60 هرتز | |
بازدهی منبع تغذیه | 89 تا 91 درصد در 220 ولت | |
خنک‌کننده (Cooling) | طرح‌های جریان هوای مستقیم و معکوس ● جریان هوای مستقیم: خروجی از سمت پورت (هوا از طریق سینی فن و منابع تغذیه وارد و از پورت‌ها خارج می‌شود) ● جریان هوای معکوس: ورودی از سمت پورت (هوا از طریق پورت‌ها وارد و از سینی فن و منابع تغذیه خارج می‌شود) چهار فن مجزا با قابلیت تعویض در حین کار (Hot-swappable) (3+1 افزونه) | |
محیط (Environment) | ابعاد (ارتفاع x عرض x عمق) | 43.9 x 4.36 x 46.99 سانتی‌متر |
وزن | 8.7 کیلوگرم با منبع تغذیه و فن 6.2 کیلوگرم بدون منبع تغذیه و فن | |
دمای عملیاتی | 0 تا 40 درجه سانتی‌گراد | |
دمای نگهداری | 40- تا 70 درجه سانتی‌گراد | |
رطوبت نسبی: نگهداری | 5 تا 95 درصد بدون میعان | |
رطوبت نسبی: عملیاتی | ● 10 تا 85 درصد بدون میعان ● تا 5 روز در حداکثر رطوبت (85 درصد) ● توصیه شده برای محیط دیتاسنتر ASHRAE | |
ارتفاع از سطح دریا (عملیاتی و غیرعملیاتی) | 0 تا 3048 متر | |
جدول 5. ویژگی‌های نرم‌افزاری مشترک در تمامی سوئیچ‌ها
توضیحات | مشخصات فنی |
لایه 2 (Layer 2) | ● پورت‌های سوئیچ لایه 2 و ترانک‌های VLAN ● کپسوله‌سازی (Encapsulation) VLAN طبق استاندارد IEEE 802.1Q ● پشتیبانی تا 4096 VLAN ● پروتکل Rapid Per-VLAN Spanning Tree Plus (PVRST+) (سازگار با IEEE 802.1w) ● پروتکل MSTP (استاندارد IEEE 802.1s): 64 نمونه (Instance) ● قابلیت Spanning Tree PortFast ● قابلیت Spanning Tree Root Guard ● قابلیت Spanning Tree Bridge Assurance ● تکنولوژی Cisco EtherChannel (تا 24 پورت در هر EtherChannel) ● پروتکل LACP: استانداردهای IEEE 802.3ad و IEEE 802.1ax ● هشینگ (Hashing) پیشرفته پورت-چنل بر اساس اطلاعات لایه 2، 3 و 4 ● پشتیبانی از جامبو فریم (Jumbo frames) در تمامی پورت‌ها (تا 9216 بایت) ● کنترل جریان (Flow control) در سطح لینک (استاندارد IEEE 802.3x) ● تکنولوژی vPC1 |
لایه 3 (Layer 3) | ● اینترفیس‌های لایه 3: پورت‌های روت شده، اینترفیس‌های مجازی سوئیچ (SVI)، پورت‌چنل‌ها و ساب‌اینترفیس‌ها (مجموعاً: 1024) ● قابلیت ECMP با 24 مسیر ● 4096 ورودی ACL ● پروتکل‌های مسیریابی: استاتیک، RIPv2، EIGRP، OSPF و BGP ● پروتکل‌های HSRP و VRRP ● ACL: لیست کنترل دسترسی روت شده با گزینه‌های لایه 3 و 4 برای تطبیق ACLهای ورودی و خروجی ● VRF: قابلیت VRF-Lite (IP VPN)، مسیریابی یونیکست آگاه از VRF (BGP, OSPF, RIP) و مالتی‌کست آگاه از VRF ● نشت مسیر (Route leaking) در VRF ● پشتیبانی از جامبو فریم (تا 9216 بایت) |
مالتی‌کست (Multicast) | ● مالتی‌کست: PIMv2، PIM-SM، SSM و BiDir ● پروتکل‌های Bootstrap router (BSR)، Auto-RP و Static RP ● پروتکل مدیریت گروه اینترنت (IGMP) نسخه‌های 2 و 3 |
امنیت | ● ACLهای ورودی (استاندارد و پیشرفته) روی اترنت ● ACLهای استاندارد و پیشرفته لایه 3 تا 4 شامل IPv4، پروتکل ICMP، TCP و پروتکل UDP ● ACLهای مبتنی بر VLAN (VACLs) ● ACLهای مبتنی بر پورت (PACLs) ● ACLهای روی ترمینال‌های مجازی (VTYs) ● رله پروتکل پیکربندی پویای میزبان (DHCP relay) ● قابلیت CoPP |
سرویس Cisco Nexus Data Broker | ● پشتیبانی توپولوژی برای تجمیع (Aggregation) تپ (Tap) و SPAN ● توازن بار ترافیک (Traffic load balancing) به ابزارهای نظارتی متعدد ● کوتاه‌سازی بسته (Packet truncation) ● فیلترینگ ترافیک بر اساس اطلاعات هدر لایه 1 تا 4 ● تکثیر و ارسال ترافیک به ابزارهای نظارتی متعدد ● قابلیت RBAC قدرتمند ● رابط برنامه‌نویسی (API) شمالی REST برای پشتیبانی کامل از برنامه‌پذیری |
مدیریت | ● قابلیت POAP ● اسکریپت‌نویسی پایتون ● مدیریت سوئیچ با استفاده از پورت‌های مدیریتی یا کنسول 10/100/1000-Mbps ● کنسول مبتنی بر CLI برای ارائه مدیریت دقیق خارج از باند (Out-of-band) ● مدیریت سوئیچ درون‌باندی (In-band) ● نشانگرهای LED مکان‌یاب و بیکن (Beacon) ● بازگشت به پیکربندی قبلی (Configuration rollback) ● پروتکل SSHv2 ● پروتکل Telnet ● سرویس AAA ● سرویس AAA با قابلیت RBAC ● پروتکل RADIUS ● پروتکل TACACS+ ● پروتکل Syslog ● آنالیزور بسته تعبیه شده (Embedded packet analyzer) ● پروتکل‌های SNMP نسخه‌های 1، 2 و 3 ● پشتیبانی پیشرفته از SNMP MIB ● پشتیبانی از XML (NETCONF) ● مانیتورینگ از راه دور (RMON) ● استاندارد رمزنگاری پیشرفته (AES) برای ترافیک مدیریتی ● نام کاربری و رمز عبور یکپارچه در CLI و SNMP ● پروتکل Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) ● گواهی‌های دیجیتال برای مدیریت بین سوئیچ و سرور RADIUS ● پروتکل Cisco Discovery Protocol نسخه‌های 1 و 2 ● قابلیت RBAC ● قابلیت SPAN روی پورت فیزیکی، پورت‌چنل و VLAN ● پروتکل ERSPAN نسخه‌های 2 و 3 ● شمارنده‌های بسته ورودی و خروجی به ازای هر اینترفیس ● پروتکل زمان شبکه (NTP) ● سرویس Cisco OHMS ● تست‌های تشخیصی جامع هنگام بوت ● سرویس Cisco Call Home ● سرویس Cisco DCNM ● مانیتورینگ فعال بافر (Active buffer monitoring) |
جدول 6. پشتیبانی از مدیریت و استانداردها
توضیحات | مشخصات فنی | |
پشتیبانی از MIB | MIBهای عمومی ● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB MIBهای اترنت ● CISCO-VLAN-MEMBERSHIP-MIB MIBهای پیکربندی ● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-UPGRADE-MIB | MIBهای نظارتی ● NOTIFICATION-LOG-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB MIBهای امنیتی ● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-SECURE-SHELL-MIB MIBهای متفرقه ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB MIBهای لایه 3 و مسیریابی ● UDP-MIB ● TCP-MIB ● OSPF-MIB ● OSPF-TRAP-MIB ● BGP4-MIB ● CISCO-HSRP-MIB ● PIM-MIB |
استانداردها | ● IEEE 802.1D: پروتکل درخت پوشا (Spanning Tree Protocol) ● IEEE 802.1p: اولویت‌بندی CoS ● IEEE 802.1Q: برچسب‌گذاری VLAN ● IEEE 802.1s: نمونه‌های چندگانه VLAN برای پروتکل درخت پوشا ● IEEE 802.1w: پیکربندی سریع پروتکل درخت پوشا ● IEEE 802.3z: گیگابیت اترنت ● IEEE 802.3ad: پروتکل LACP ● IEEE 802.1ax: پروتکل LACP ● IEEE 802.3ae: 10 گیگابیت اترنت ● IEEE 802.3ba: 40 گیگابیت اترنت ● IEEE 802.1ab: پروتکل LLDP | |
RFC | BGP ● RFC 1997: ویژگی جوامع BGP ● RFC 2385: محافظت از نشست‌های BGP با گزینه امضای TCP MD5 ● RFC 2439: میراسازی نوسان مسیر BGP ● RFC 2519: چارچوبی برای تجمیع مسیر بین دامنه‌ای ● RFC 2545: استفاده از افزونه‌های چندپروتکلی BGPv4 ● RFC 2858: افزونه‌های چندپروتکلی برای BGPv4 ● RFC 3065: کنفدراسیون‌های سیستم خودمختار برای BGP ● RFC 3392: تبلیغ قابلیت‌ها با BGPv4 ● RFC 4271: پروتکل BGPv4 ● RFC 4273: MIB پروتکل BGPv4: تعاریف اشیاء مدیریت‌شده برای BGPv4 ● RFC 4456: بازتاب مسیر BGP ● RFC 4486: زیرکدها برای پیام خاتمه BGP ● RFC 4724: مکانیزم راه‌اندازی مجدد نرم (Graceful Restart) برای BGP ● RFC 4893: پشتیبانی BGP از فضای شماره AS چهار بایتی OSPF ● RFC 2328: پروتکل OSPF نسخه 2 ● 8431RFC 3101: گزینه OSPF Not-So-Stubby-Area (NSSA) ● RFC 3137: تبلیغ روتر Stub در OSPF ● RFC 3509: پیاده‌سازی‌های جایگزین روترهای مرزی ناحیه OSPF ● RFC 3623: راه‌اندازی مجدد نرم (Graceful Restart) در OSPF ● RFC 4750: MIB پروتکل OSPF نسخه 2 RIP ● RFC 1724: افزونه MIB برای RIPv2 ● RFC 2082: احراز هویت MD5 در RIPv2 ● RFC 2453: پروتکل RIP نسخه 2 ● سرویس‌های IP ● RFC 768: پروتکل UDP ● RFC 783: پروتکل انتقال فایل ساده (TFTP) ● RFC 791: پروتکل IP ● RFC 792: پروتکل ICMP ● RFC 793: پروتکل TCP ● RFC 826: پروتکل ARP ● RFC 854: پروتکل Telnet ● RFC 959: پروتکل FTP ● RFC 1027: پروتکل Proxy ARP ● RFC 1305: پروتکل زمان شبکه (NTP) نسخه 3 ● RFC 1519: مسیریابی بدون کلاس بین دامنه‌ای (CIDR) ● RFC 1542: رله BootP ● RFC 1591: کلاینت سیستم نام دامنه (DNS) ● RFC 1812: روترهای IPv4 ● RFC 2131: کمکی DHCP ● RFC 2338: پروتکل VRRP IP Multicast ● RFC 2236: پروتکل مدیریت گروه اینترنت، نسخه 2 ● RFC 3376: پروتکل مدیریت گروه اینترنت، نسخه 3 ● RFC 3446: مکانیزم نقطه ملاقات Anycast با استفاده از PIM و MSDP ● RFC 3569: مروری بر SSM ● RFC 3618: پروتکل کشف منبع چندپخشی (MSDP) ● RFC 4601: پروتکل PIM-SM: مشخصات پروتکل (بازبینی شده) ● RFC 4607: چندپخشی خاص-منبع برای IP ● RFC 4610: استفاده از Anycast-RP با PIM ● RFC 5015: پروتکل PIM BiDir ● RFC 5132: MIB چندپخشی IP | |
انطباق با استانداردهای نظارتی (Regulatory standards compliance)
جدول 7 خلاصه‌ای از انطباق با استانداردهای نظارتی (Regulatory Standards) برای سری Cisco Nexus 3000 را ارائه می‌دهد.
جدول 7. انطباق با استانداردهای نظارتی (Regulatory standards): ایمنی و EMC
مشخصات فنی | توضیحات |
انطباق با مقررات | ● محصولات باید با علامت‌های CE مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC مطابقت داشته باشند |
ایمنی | ● UL 60950-1 ویرایش دوم ● CAN/CSA-C22.2 No. 60950-1 ویرایش دوم ● EN 60950-1 ویرایش دوم ● IEC 60950-1 ویرایش دوم ● AS/NZS 60950-1 ● GB4943 |
سازگاری الکترومغناطیسی (EMC): انتشار | ● 47CFR Part 15 (CFR 47) کلاس A ● AS/NZS CISPR22 کلاس A ● CISPR22 کلاس A ● EN55022 کلاس A ● ICES003 کلاس A ● VCCI کلاس A ● EN61000-3-2 ● EN61000-3-3 ● KN22 کلاس A ● CNS13438 کلاس A |
سازگاری الکترومغناطیسی (EMC): ایمنی | ● EN55024 ● CISPR24 ● EN300386 ● KN24 |
RoHS | سازگار با RoHS 5 به استثنای کانکتورهای پرس-فیت (press-fit) سربی |
اطلاعات سفارش‌گذاری
جدول 8 اطلاعات سفارش‌گذاری برای Cisco Nexus 3132C-Z را ارائه می‌دهد.
جدول 8. اطلاعات سفارش
شماره قطعه (Part number) | توضیحات |
شاسی (Chassis) | |
N3K-C3132C-Z | سوئیچ Cisco Nexus 3132C-Z با 32 پورت QSFP28 |
NXA-FAN-30CFM-F | فن Cisco Nexus، جریان هوای رو به جلو (خروجی از سمت پورت) |
NXA-FAN-30CFM-B | فن Cisco Nexus، جریان هوای معکوس (ورودی از سمت پورت) |
NXA-PAC-650W-PE | منبع تغذیه 650 وات AC سیسکو، جریان هوای رو به جلو (خروجی از سمت پورت) |
NXA-PAC-650W-PI | منبع تغذیه 650 وات AC سیسکو، جریان هوای معکوس (ورودی از سمت پورت) |
N9K-PUV-1200W | منبع تغذیه 1200 وات DC سیسکو |
لایسنس‌های نرم‌افزاری | |
N3K-LAN1K9 | لایسنس لایه 3 سازمانی (Enterprise) برای Cisco Nexus 3264 |
قطعات یدکی (Spares) | |
N3K-C3132C-Z= | سوئیچ یدکی Cisco Nexus 3132C-Z با 32 پورت QSFP28 |
NXA-FAN-30CFM-F= | فن یدکی Cisco Nexus، جریان هوای رو به جلو (خروجی از سمت پورت) |
NXA-FAN-30CFM-B= | فن یدکی Cisco Nexus، جریان هوای معکوس (ورودی از سمت پورت) |
NXA-PAC-650W-PE= | منبع تغذیه یدکی 650 وات AC سیسکو، جریان هوای رو به جلو (خروجی از سمت پورت) |
NXA-PAC-650W-PI= | منبع تغذیه یدکی 650 وات AC سیسکو، جریان هوای معکوس (ورودی از سمت پورت) |
N9K-PUV-1200W= | منبع تغذیه یدکی 1200 وات DC سیسکو |
منبع تغذیه 930 وات DC | |
NXA-PDC-930W-PI | منبع تغذیه 930 وات DC برای Nexus 9K، ورودی از سمت پورت |
NXA-PDC-930W-PE | منبع تغذیه 930 وات DC برای Nexus 9K، خروجی از سمت پورت |
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر، بازدید کنید از https://www.cisco.com/go/nexus3000. برای کسب اطلاعات درباره Cisco Nexus Data Broker، بازدید کنید از https://www.cisco.com/go/nexusdatabroker.
