سوییچ نکسوس N3K-C3548P-XL سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Cisco Nexus 3500 Seriesزیردسته: Cisco Nexus 3500 Series Switch
-
مدل: N3K-C3548P-XL
-
توضیحات: Nexus 3548-XL 48 SFP+ ports, Enhanced, Extended Memory
-
قیمت: 27,444.34 دلارآخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های سری Cisco Nexus 3000 مجموعه‌ای منعطف از سوئیچ‌های 1، 10 و 40 گیگابیت اترنت هستند که برای محیط‌های دیتاسنتر با کارایی بالا طراحی شده‌اند. این سوئیچ‌ها که بر پایه معماری قدرتمند Switch-on-a-Chip (SoC) ساخته شده‌اند، برای استقرار در بالای رک (ToR) بهینه‌سازی شده‌اند. این محصولات به استانداردهای صنعتی در بخش‌های حساس نظیر معاملات فرکانس بالا (HFT)، رایانش با کارایی بالا (HPC) و تحلیل کلان‌داده (Big Data) تبدیل شده‌اند؛ جایی که تأخیر (Latency) پایین و عملکرد با سرعت بالا حیاتی است.
این سری از محصولات توسط سیستم‌عامل Cisco NX-OS پشتیبانی می‌شود که محیطی ماژولار، منعطف (Resilient) و با قابلیت برنامه‌ریزی بالا فراهم می‌کند. با ادغام ویژگی‌های پیشرفته‌ای نظیر دید عمیق بر عملکرد (Performance Visibility)، مدیریت خودکار و همگام‌سازی دقیق زمان، سری Nexus 3000 تضمین می‌کند که مراکز داده (Data Centers) ضمن پاسخگویی به نیازهای پیچیده شبکه‌ای برنامه‌های مدرن و حیاتی، پایداری (Availability) مداوم خود را حفظ کنند.
نمای کلی محصول
پلتفرم Cisco Nexus 3500 به عنوان تکاملی تخصصی از سری 3000 شناخته می‌شود که با فناوری اختصاصی "Algo Boost" متمایز شده است. این نوآوری مبتنی بر سخت‌افزار به سوئیچ‌ها اجازه می‌دهد تا به تأخیر (Latency) بسیار پایین در لایه 2 و 3 دست یابند که اغلب کمتر از 200 نانوثانیه است. این پلتفرم شامل چندین مدل، به‌ویژه Nexus 3548 و 3524، در کنار مدل‌های بهینه‌تر "X" و "XL" است. این سوئیچ‌ها در فرم فاکتور (Form Factor) فشرده 1RU قرار گرفته‌اند و گزینه‌های انعطاف‌پذیر جریان هوا و منابع تغذیه (Power Supplies) ماژولار را برای انطباق با طراحی‌های مختلف خنک‌سازی دیتاسنتر ارائه می‌دهند.
خط تولید این محصول بر اساس تراکم پورت (Port Density) و قابلیت‌های سخت‌افزاری دسته‌بندی شده است. مدل‌های استاندارد Nexus 3548 و 3524، اتصال پرسرعت را با تمرکز بر مصرف انرژی پایین و حداقل پردازش در لایه فیزیکی (Physical Layer) فراهم می‌کنند. مدل‌های جدیدتر 3548-X و 3524-X با کاهش 25 درصدی مصرف انرژی و معرفی قابلیت‌های Multicast NAT مبتنی بر سخت‌افزار و پایش پیشرفته تأخیر (Latency)، عملکرد بهتری ارائه می‌دهند. برای بارهای کاری سنگین‌تر، مدل‌های 3548-XL و 3524-XL با بهره‌گیری از پردازنده‌های ارتقا یافته و حافظه بیشتر، امکان پشتیبانی از مدل Cisco NX-OS Data Management Engine (DME) را فراهم می‌کنند.
ویژگی‌ها و مزایا
- تکنولوژی Algo Boost:امکان سوئیچینگ با تأخیر (Latency) فوق‌العاده پایین را با حالت‌های قابل تنظیم (Normal، Warp و Warp SPAN) فراهم می‌کند تا عملکرد بر اساس نیازهای خاص محیط بهینه شود.
- مانیتورینگ پیشرفته:مانیتورینگ بافر با شتاب‌دهنده سخت‌افزاری را با فواصل نمونه‌برداری 10 نانوثانیه‌ای و ردیابی دقیق تأخیر (Latency) ارائه می‌دهد تا ازدحام شبکه را به‌صورت بلادرنگ شناسایی و رفع کند.
- زمان‌بندی دقیق (Precision Timing):از استاندارد IEEE 1588 PTP با یک پورت خروجی 1-PPS پشتیبانی می‌کند که همگام‌سازی زمانی بسیار دقیق را برای کاربردهای HFT و توزیع‌شده تضمین می‌نماید.
- مدیریت ترافیک:شامل قابلیت‌های پیشرفته آینه‌سازی ترافیک (SPAN/ERSPAN) با فیلترهای قابل تنظیم توسط کاربر، کوتاه‌سازی بسته‌ها (Packet Truncation) و برچسب‌گذاری زمانی (Timestamping) در سطح نانوثانیه است.
- قابلیت Multicast NAT:ترجمه آدرس شبکه (NAT) کارآمد را برای ترافیک IPv4 یونیکست و مالتی‌کست بدون افزودن تأخیر (Latency) تسهیل کرده و توپولوژی‌های هم‌مکانی (Co-location) را ساده می‌کند.
- اتصال منعطف:از طیف گسترده‌ای از گزینه‌های اترنت 100M، 1G، 10G و 40G، شامل کابل‌های مسی مستقیم (Direct-attach copper) و فرستنده-گیرنده‌های نوری SFP+ پشتیبانی می‌کند.
- برنامه‌پذیری و اتوماسیون:دارای رابط قدرتمند XML/NETCONF، اسکریپت‌نویسی پایتون و پشتیبانی از Cisco Nexus Data Broker برای ایجاد زیرساخت‌های مقیاس‌پذیر و برنامه‌پذیر جهت تجمیع ترافیک (TAP یا SPAN) است.
- بهره‌وری عملیاتی:کنترل دسترسی مبتنی بر نقش (RBAC)، پشتیبانی جامع از SNMP و یکپارچگی با Cisco Data Center Network Manager (DCNM) را برای ساده‌سازی فرآیند تأمین (Provisioning) و عیب‌یابی ارائه می‌دهد.
- افزونگی سخت‌افزاری (Hardware Redundancy):تمامی مدل‌ها دارای دو منبع تغذیه با قابلیت تعویض در حین کار (Hot-swappable) و ماژول‌های فن اضافی هستند تا در دسترس بودن بالا (High Availability) و سهولت در نگهداری تضمین شود.
نمای کلی سوئیچ‌های سری Cisco Nexus 3000
سوئیچ‌های سری Cisco Nexus 3000 مجموعه‌ای جامع از سوئیچ‌های 1، 10 و 40 گیگابیت اترنت هستند که بر پایه معماری Switch-on-a-Chip (SoC) ساخته شده‌اند.این سری از سوئیچ‌ها که در آوریل 2011 معرفی شدند، عملکرد لایه 2 و 3 را با نرخ خط (Line-rate) ارائه می‌دهند و برای معماری Top-of-the-Rack (ToR) مناسب هستند.
بررسی اجمالی پلتفرم Cisco Nexus 3500
پلتفرم Cisco Nexus 3500 با بهره‌گیری از فناوری نوآورانه Cisco، جایگاه سری Cisco Nexus 3000 را بیش از پیش ارتقا می‌دهد.فناوری Algorithm Boost (یا به اختصار Algo Boost) که در مدار مجتمع با کاربرد خاص (ASIC) این سوئیچ تعبیه شده است، به پلتفرم Cisco Nexus 3500 اجازه می‌دهد تا به تأخیر (Latency) سوئیچینگ لایه 2 و 3 استثنایی کمتر از 200 نانوثانیه (ns) دست یابد. علاوه بر این، Algo Boost نوآوری‌های متعددی را در زمینه‌های تأخیر (Latency)، ارسال داده (Forwarding) و قابلیت‌های مشاهده عملکرد (Performance Visibility) ارائه می‌دهد:
● سه حالت قابل تنظیم برای تأخیر (Latency) پایین
◦ حالت عادی (Normal mode): این حالت برای محیط‌هایی که به تأخیر (Latency) پایین و مقیاس‌پذیری (Scalability) بالا نیاز دارند، عالی است. در این حالت، تأخیرهای (Latency) بسیار پایین تا 250 نانوثانیه (ns) می‌توانند با مقادیر بالاتر مقیاس‌پذیری لایه 2 و 3 که در ادامه این سند در جداول 6 و 7 ذکر شده‌اند، ترکیب شوند.
◦ حالت Warp: برای مشتریانی که در محیط‌های کوچک‌تر به کمترین تأخیر (Latency) ممکن نیاز دارند، حالت Warp عملیات ارسال داده را در داخل ASIC سوئیچ تجمیع کرده و تأخیر را تا 20 درصد بیشتر نسبت به عملکرد عادی کاهش می‌دهد. در این حالت، تأخیرهای بسیار پایین در حد 200 ns با مقادیر کوچک‌تر مقیاس‌پذیری (Scalability) لایه 2 و 3 که در ادامه این سند در جدول 8 ذکر شده است، قابل دستیابی هستند.
◦ قابلیت Warp SPAN: در برخی محیط‌ها، جریانی از ترافیک که وارد یک پورت می‌شود، باید بدون پردازش یا تغییر، در سریع‌ترین زمان ممکن به فهرستی از پورت‌های خروجی کپی شود. قابلیت Warp SPAN در پلتفرم Cisco Nexus 3500 به تمامی ترافیک ورودی به یک پورت سوئیچ اجازه می‌دهد تا با تأخیر (Latency) بسیار پایین در حد 50 نانوثانیه، به هر تعداد پورت مقصد تکثیر شود.
● ترجمه آدرس شبکه بدون وقفه (Hitless NAT): در بسیاری از محیط‌های معاملاتی مالی، سفارش‌های تجاری باید از فضای IP ارائه‌دهنده منشأ بگیرند که این امر مستلزم استفاده از NAT در مرز بین شبکه‌ها است. پلتفرم Cisco Nexus 3500 می‌تواند عملیات NAT را برای بسته‌های مسیریابی شده IPv4 unicast بدون ایجاد هیچ‌گونه تأخیر (Latency) اضافی انجام دهد. سوئیچ‌های Cisco Nexus 3548-X و 3524-X قابلیت Multicast NAT را به توانمندی‌های این پلتفرم اضافه کرده‌اند. مشتریانی که از خدمات هم‌مکانی (Co-location) استفاده می‌کنند، این ویژگی را برای ساده‌سازی توپولوژی‌های شبکه و پنهان‌سازی جزئیات مراکز داده (Data Center) خود بسیار مفید خواهند یافت.
● پایش تأخیر (Latency): هنگامی که نانوثانیه‌ها اهمیت دارند، پایش تأخیر سوئیچ برای سودآوری شرکت شما ضروری است. مدل‌های Cisco Nexus 3548-X، 3524-X، 3548-XL و 3524-XL به کاربران این امکان را می‌دهند تا محیط‌های خود را برای افزایش عملکرد شبکه به دقت کنترل کنند. مشتریان می‌توانند تأخیر را در یک پورت خروجی (Egress port) خاص از طریق رابط خط فرمان (CLI) شناسایی کرده و این اطلاعات را به یک فایل صادر کنند. قابلیت برنامه‌پذیری (Programmability) در Cisco Nexus 3548-X به کاربران اجازه می‌دهد تا از این اطلاعات به صورت بلادرنگ (Real-time) استفاده کنند.
● پایش فعال بافر (Buffer): حتی در سوئیچ‌هایی با کمترین میزان تأخیر (Latency)، بسته‌های داده ممکن است در دوره‌های ازدحام شبکه، دچار تأخیری در حد یک میلی‌ثانیه یا بیشتر شوند. سوئیچ‌های امروزی به اندازه کافی مدیران شبکه را از وجود این ازدحام آگاه نمی‌کنند و این امر باعث می‌شود آن‌ها از شرایطی که منجر به عملکرد نامطلوب می‌شود، بی‌اطلاع مانده و در رفع آن ناتوان باشند. روش‌های پیشین پایش میزان استفاده از بافر، کاملاً بر پایه الگوریتم‌های نظرسنجی نرم‌افزاری (Software Polling) با فواصل زمانی بیش از 100 میلی‌ثانیه بودند که می‌توانستند رویدادهای مهم ازدحام را نادیده بگیرند. در مقابل، فناوری Algo Boost جمع‌آوری داده‌های مربوط به استفاده از بافر را در سطح سخت‌افزار تسریع کرده و امکان نمونه‌برداری در فواصل زمانی 10 نانوثانیه یا کمتر را فراهم می‌کند.
● آینه‌سازی پیشرفته ترافیک: فناوری Algo Boost در پلتفرم Cisco Nexus 3500 نه تنها با پشتیبانی از فناوری‌های Cisco Switched Port Analyzer (SPAN) و Encapsulated Remote SPAN (ERSPAN) به عیب‌یابی شبکه کمک می‌کند، بلکه امکان نظارت بر شبکه در حین سرویس‌دهی (In-service) را با قابلیت‌هایی از جمله موارد زیر فراهم می‌سازد:
◦ اعمال فیلترهای قابل تنظیم توسط کاربر برای کاهش حجم ترافیک ضبط‌شده به یک جریان (Flow) یا پروتکل (Protocol) مشخص
◦ نمونه‌ای از بسته‌های واجد شرایط را ضبط کنید، برای مثال یک بسته از هر هزار بسته
◦ کوتاه کردن بسته‌ها (Packets) پس از رسیدن به آستانه تعیین‌شده توسط کاربر
◦ درج یک برچسب زمانی (Timestamp) در سطح نانوثانیه در هدر ERSPAN بسته‌های ضبط شده (نیازمند ERSPAN و پروتکل زمان دقیق [PTP])
● استاندارد IEEE 1588 PTP با خروجی پالس در ثانیه (PPS)*
◦ توانایی ایجاد و حفظ یک راهکار زمان‌بندی دقیق و همگام‌سازی‌شده، پایه و اساس موفقیت در تأمین و مدیریت شبکه‌ها و برنامه‌های کاربردی HFT است. با استفاده از پروتکل IEEE 1588 PTP، سوئیچ‌های سری Cisco Nexus 3000 می‌توانند همگام‌سازی زمانی با دقت بسیار بالا را برای برنامه‌های کاربردی در زیرساخت شبکه موجود فراهم کنند، بدون اینکه نیازی به سرمایه‌گذاری و پیاده‌سازی یک شبکه زمان‌بندی مجزا باشد.
◦ مدیران شبکه که از استاندارد IEEE 1588 PTP استفاده می‌کنند، اغلب در اندازه‌گیری دقت همگام‌سازی (Synchronization) هر دستگاه با چالش مواجه هستند. برای کمک به این فرآیند، پلتفرم Cisco Nexus 3500 شامل یک پورت خروجی 1-PPS است که می‌توان از آن برای اندازه‌گیری انحراف زمانی (Timing drift) نسبت به ساعت مرجع اصلی (Grandmaster clock) استفاده کرد.
● پایش ترافیک شبکه با Cisco Nexus Data Broker
◦ ایجاد یک شبکه ساده، مقیاس‌پذیر (Scalable) و مقرون‌به‌صرفه برای بهره‌برداری از تپ (Tap) یا تجمیع SPAN جهت نظارت و تحلیل ترافیک شبکه. با سوئیچ‌های پلتفرم Cisco Nexus 3500، شما می‌توانید:
◦ برش بسته‌ها (Truncate packets) پس از رسیدن به آستانه تعریف‌شده توسط کاربر در ورودی (Ingress)
◦ برچسب‌گذاری زمانی (Time-stamp) بسته‌ها با استفاده از پروتکل زمان دقیق (PTP) با دقت نانوثانیه

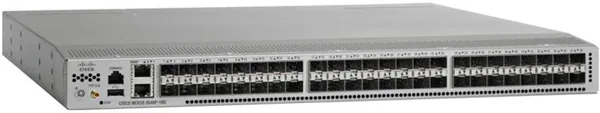

سوئیچ‌های Cisco Nexus 3548 و 3524
سوئیچ‌های Cisco Nexus 3548 و 3524 (شکل 1) بر پایه سخت‌افزاری یکسان ساخته شده‌اند و تنها تفاوت آن‌ها در مجوزهای نرم‌افزاری (Software Licenses) است که به Cisco Nexus 3524 اجازه می‌دهد با 24 پورت و به Cisco Nexus 3548 اجازه می‌دهد با تمامی 48 پورت خود فعالیت کند. این سوئیچ‌های ثابت، سوئیچ‌های 10 گیگابیت اترنت با فرم فاکتور فشرده یک یونیت (1RU) هستند که سوئیچینگ لایه 2 و 3 را با نرخ خط (Line-rate) و تأخیر (Latency) بسیار پایین ارائه می‌دهند. هر دو مجوز نرم‌افزاری از سیستم‌عامل پیشرو در صنعت یعنی Cisco NX-OS Software استفاده می‌کنند که ویژگی‌ها و عملکردهای جامع و گسترده‌ای را برای مشتریان در سراسر جهان فراهم می‌آورد. سوئیچ‌های Cisco Nexus 3548 و 3524 فاقد تراشه‌های لایه فیزیکی (PHY) هستند که این امر منجر به تأخیر (Latency) پایین و مصرف انرژی کم می‌شود. این سوئیچ‌ها از هر دو طرح جریان هوای مستقیم و معکوس و همچنین ورودی‌های برق AC و DC پشتیبانی می‌کنند.
سوئیچ‌های Cisco Nexus 3548 و 3524
سوئیچ‌های Cisco Nexus 3548 و 3524 دارای پیکربندی سخت‌افزاری زیر هستند:
● 48 پورت ثابت Enhanced Small Form-Factor Pluggable (SFP+) با سرعت 1 یا 10 گیگابیت بر ثانیه؛ مدل Cisco Nexus 3524 تنها از 24 پورت پشتیبانی می‌کند
● منابع تغذیه دوگانه (Dual) با قابلیت تعویض در حین کار (Hot-swappable)
● چهار فن مجزای دارای قابلیت تعویض در حین کار (Hot-swappable) و افزونه (Redundant)
● یک پورت زمان‌بندی 1-PPS، با نوع کانکتور RF1.0/2.3 QuickConnect*
● دو پورت مدیریتی 10/100/1000 [1]
● یک پورت کنسول سریال RS-232
● یک پورت USB
● چراغ نشانگر مکان‌یاب (Locator LED)
● دکمه LED مکان‌یاب (Locator LED)
پشتیبانی از هر دو طرح جریان هوای خروجی از سمت پورت (port-side exhaust) و ورودی از سمت پورت (port-side intake) در دسترس است. جریان هوای خروجی از سمت پورت زمانی مفید است که سمت پورت‌های سوئیچ در راهروی گرم (hot aisle) و سمت منبع تغذیه در راهروی سرد (cold aisle) قرار داشته باشد. جریان هوای ورودی از سمت پورت زمانی مفید است که سمت منبع تغذیه سوئیچ در راهروی گرم (hot aisle) و سمت پورت‌ها در راهروی سرد (cold aisle) قرار گرفته باشد.
دستگیره‌های رنگی روی هر فن یا منبع تغذیه (Power Supply)، جهت جریان هوا (Airflow) را به وضوح نشان می‌دهند، همان‌طور که در شکل‌های 2 و 3 مشاهده می‌شود.
سوئیچ‌های Cisco Nexus 3548 و 3524 با دستگیره‌های آبی که نشان‌دهنده جریان هوای خروجی از سمت پورت (port-side exhaust airflow) هستند
سوئیچ‌های Cisco Nexus 3548 و 3524 با دستگیره‌های قرمز که نشان‌دهنده جریان هوای ورودی از سمت پورت (port-side intake airflow) هستند

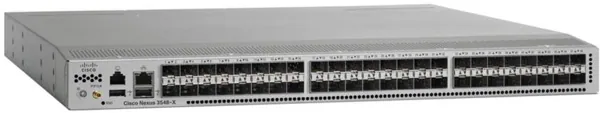

سوئیچ‌های Cisco Nexus 3548-X و 3524-X
سوئیچ‌های Cisco Nexus 3548-X و 3524-X (شکل 4) نسل بعدی پلتفرم Cisco Nexus 3500 هستند. همانند نسل قبلی، این سوئیچ‌ها دارای فرم فاکتور 1RU و فشرده بوده و سوئیچینگ لایه 2 و 3 با نرخ خط (Line-rate) و تأخیر (Latency) بسیار پایین را ارائه می‌دهند. علاوه بر این، آن‌ها 25 درصد انرژی کمتری مصرف می‌کنند. این نسل جدید، قابلیت‌های قدرتمند Multicast NAT مبتنی بر سخت‌افزار و پایش تأخیر (Latency Monitoring) و همچنین یک پورت USB دوم برای مدیریت آسان‌تر را معرفی می‌کند.
سوئیچ‌های Cisco Nexus 3548-X و 3524-X
سوئیچ‌های Cisco Nexus 3548-X و 3524-X دارای پیکربندی سخت‌افزاری (Hardware Configuration) زیر هستند:
● 48 پورت ثابت SFP+ (1 یا 10 گیگابیت بر ثانیه)؛ سوئیچ Cisco Nexus 3524-X تنها 24 پورت را فعال می‌کند
● منابع تغذیه دوگانه (Dual) با قابلیت تعویض در حین کار (Hot-swappable)
● چهار فن مجزای دارای قابلیت تعویض در حین کار (Hot-swappable) و افزونه (Redundant)
● یک پورت زمان‌بندی 1-PPS، با نوع کانکتور RF1.0/2.3 QuickConnect*
● یک پورت مدیریتی 10/100/1000
● یک پورت کنسول سریال RS-232
● دو پورت USB
● چراغ نشانگر مکان‌یاب (Locator LED)
● دکمه LED مکان‌یاب (Locator LED)
پشتیبانی از هر دو طرح جریان هوای خروجی از سمت پورت (port-side exhaust) و ورودی از سمت پورت (port-side intake) در دسترس است. جریان هوای خروجی از سمت پورت زمانی مفید است که سمت پورت‌های سوئیچ در راهروی گرم (hot aisle) و سمت منبع تغذیه در راهروی سرد (cold aisle) قرار داشته باشد. جریان هوای ورودی از سمت پورت زمانی مفید است که سمت منبع تغذیه سوئیچ در راهروی گرم (hot aisle) و سمت پورت‌ها در راهروی سرد (cold aisle) قرار گرفته باشد.
دستگیره‌های رنگی روی هر فن یا منبع تغذیه (Power Supply)، جهت جریان هوا (Airflow) را به وضوح نشان می‌دهند، همان‌طور که در شکل‌های 5 و 6 مشاهده می‌شود.
سوئیچ‌های Cisco Nexus 3548-X و 3524-X با دستگیره‌های آبی که نشان‌دهنده جریان هوای خروجی از سمت پورت (port-side exhaust airflow) هستند
سوئیچ‌های Cisco Nexus 3548-X و 3524-X با دستگیره‌های قرمز که نشان‌دهنده جریان هوای ورودی از سمت پورت (port-side intake airflow) هستند
سوئیچ‌های Cisco Nexus 3548-XL و 3524-XL
سوئیچ‌های Cisco Nexus 3548-XL و 3524-XL (شکل 7) به ترتیب مدل‌های ارتقایافته سوئیچ‌های Cisco Nexus 3548-X و 3524-X هستند که به پردازنده (CPU) سریع‌تر با فرکانس 2.5 گیگاهرتز، حافظه سیستم (System Memory) افزایش‌یافته به 16 گیگابایت و حافظه بوت‌فلش (Bootflash Memory) افزایش‌یافته به 16 گیگابایت مجهز شده‌اند. این بهبودها به سوئیچ‌ها امکان می‌دهد تا از مدل موتور مدیریت داده (DME) در Cisco NX-OS پشتیبانی کنند.
سوئیچ‌های Cisco Nexus 3548-XL و 3524-XL
سوئیچ‌های Cisco Nexus 3548-XL و 3524-XL دارای پیکربندی سخت‌افزاری زیر هستند:
● 48 پورت ثابت SFP+ (1 یا 10 گیگابیت بر ثانیه)؛ سوئیچ Cisco Nexus 3524-XL تنها 24 پورت را فعال می‌کند
● منابع تغذیه دوگانه (Dual) با قابلیت تعویض در حین کار (Hot-swappable)
● چهار فن مجزای دارای قابلیت تعویض در حین کار (Hot-swappable) و افزونه (Redundant)
● یک پورت زمان‌بندی 1-PPS، با نوع کانکتور RF1.0 و 2.3 QuickConnect*
● یک پورت مدیریتی 10/100/1000
● یک پورت کنسول سریال RS-232
● دو پورت USB
● چراغ نشانگر مکان‌یاب (Locator LED)
● دکمه LED مکان‌یاب (Locator LED)
پشتیبانی از هر دو طرح جریان هوای خروجی از سمت پورت (port-side exhaust) و ورودی از سمت پورت (port-side intake) در دسترس است. جریان هوای خروجی از سمت پورت زمانی مفید است که سمت پورت‌های سوئیچ در راهروی گرم (hot aisle) و سمت منبع تغذیه در راهروی سرد (cold aisle) قرار داشته باشد. جریان هوای ورودی از سمت پورت زمانی مفید است که سمت منبع تغذیه سوئیچ در راهروی گرم (hot aisle) و سمت پورت‌ها در راهروی سرد (cold aisle) قرار گرفته باشد.
دستگیره‌های رنگی روی هر فن یا منبع تغذیه (Power Supply)، جهت جریان هوا (Airflow) را به وضوح نشان می‌دهند، همان‌طور که در شکل‌های 8 و 9 نمایش داده شده است.
سوئیچ‌های Cisco Nexus 3548-XL و 3524-XL با دستگیره‌های آبی که نشان‌دهنده جریان هوای خروجی از سمت پورت (Port-side exhaust airflow) هستند
سوئیچ‌های Cisco Nexus 3548-XL و 3524-XL با دستگیره‌های قرمز که نشان‌دهنده جریان هوای ورودی از سمت پورت (port-side intake airflow) هستند
مروری بر نرم‌افزار Cisco NX-OS
سیستم‌عامل Cisco NX-OS یک سیستم‌عامل در سطح دیتاسنتر (Data Center) است که با ساختاری مبتنی بر ماژولار بودن (Modularity)، تاب‌آوری (Resiliency) و قابلیت سرویس‌دهی (Serviceability) طراحی شده است. Cisco NX-OS به تضمین پایداری مداوم کمک کرده و استانداردی برای محیط‌های دیتاسنتر حساس و حیاتی (Mission-critical) تعیین می‌کند. طراحی خود-ترمیم‌شونده (Self-healing) و بسیار ماژولار Cisco NX-OS، عملیات بدون وقفه (Zero-impact) را به واقعیت تبدیل کرده و انعطاف‌پذیری عملیاتی فوق‌العاده‌ای را فراهم می‌آورد.
سیستم‌عامل Cisco NX-OS با تمرکز بر نیازهای مراکز داده (Data Center)، مجموعه‌ای قدرتمند و جامع از ویژگی‌ها را ارائه می‌دهد که پاسخگوی نیازهای شبکه‌ای مراکز داده امروزی و آینده است. این سیستم‌عامل با بهره‌گیری از رابط XML و رابط خط فرمان (CLI) مشابه Cisco IOS،نرم‌افزار Cisco NX-OS پیاده‌سازی‌های پیشرفته‌ای از استانداردهای شبکه مرتبط و همچنین مجموعه‌ای از نوآوری‌های اختصاصی Cisco در سطح مراکز داده (Data Center-class) را فراهم می‌کند.
مزایای نرم‌افزار Cisco NX-OS
جدول 1 مزایای ارائه‌شده توسط نرم‌افزار Cisco NX-OS را خلاصه می‌کند.
جدول 1. مزایای نرم‌افزار Cisco NX-OS
ویژگی | مزیت |
نرم‌افزار مشترک در سراسر دیتاسنتر: سیستم‌عامل Cisco NX-OS بر روی تمامی پلتفرم‌های سوئیچ دیتاسنتر سیسکو (سوئیچ‌های سری Cisco Nexus 7000، 5000، 4000 و 1000V و توسعه‌دهنده‌های فابریک Cisco Nexus 2000 Series) اجرا می‌شود. | ● ساده‌سازی محیط عملیاتی دیتاسنتر ● فابریک یکپارچه Cisco Nexus و Cisco NX-OS ● عدم نیاز به آموزش مجدد برای تیم‌های مهندسی و عملیات دیتاسنتر |
سازگاری نرم‌افزاری: سیستم‌عامل Cisco NX-OS با محصولات سیسکو که از هر نسخه‌ای از نرم‌افزار Cisco IOS استفاده می‌کنند و همچنین با هر سیستم‌عامل شبکه‌ای که با استانداردهای شبکه ذکر شده در این برگه مشخصات مطابقت دارد، تعامل (Interoperability) دارد. | ● عملکرد شفاف با زیرساخت شبکه موجود ● استانداردهای باز (Open Standards) ● عدم وجود نگرانی‌های مربوط به سازگاری |
طراحی نرم‌افزاری ماژولار: سیستم‌عامل Cisco NX-OS برای پشتیبانی از پردازش توزیع‌شده چندرشته‌ای (Multithreaded) طراحی شده است. فرآیندهای ماژولار Cisco NX-OS در صورت نیاز و هر کدام در یک فضای حافظه محافظت‌شده مجزا ایجاد می‌شوند. بنابراین، فرآیندها تنها زمانی آغاز شده و منابع سیستم تخصیص می‌یابند که یک ویژگی فعال شود. فرآیندهای ماژولار توسط یک زمان‌بند پیش‌گیرانه بلادرنگ (Real-time Preemptive Scheduler) مدیریت می‌شوند که به تضمین پردازش به‌موقع عملکردهای حیاتی کمک می‌کند. | ● نرم‌افزار مستحکم ● تحمل خطا (Fault Tolerance) ● مقیاس‌پذیری (Scalability) افزایش‌یافته ● افزایش در دسترس بودن شبکه (Network Availability) |
عیب‌یابی و تشخیص: سیستم‌عامل Cisco NX-OS با عملکردهای سرویس‌دهی منحصربه‌فرد ساخته شده است تا به اپراتورهای شبکه اجازه دهد بر اساس روندها و رویدادهای شبکه، اقدامات زودهنگام انجام دهند که این امر باعث بهبود برنامه‌ریزی شبکه و ارتقای زمان پاسخ‌دهی مرکز عملیات شبکه (NOC) و فروشنده می‌شود. Cisco Smart Call Home و سیستم مدیریت سلامت آنلاین سیسکو (OHMS) از جمله ویژگی‌هایی هستند که قابلیت سرویس‌دهی Cisco NX-OS را افزایش می‌دهند. | ● ایزوله‌سازی و حل سریع مشکلات ● پایش مداوم سیستم و اعلان‌های پیش‌گیرانه ● بهبود بهره‌وری تیم‌های عملیاتی |
سهولت مدیریت: سیستم‌عامل Cisco NX-OS یک رابط برنامه‌نویسی XML مبتنی بر استاندارد صنعتی NETCONF ارائه می‌دهد. رابط XML در Cisco NX-OS یک API سازگار برای دستگاه‌ها فراهم می‌کند. همچنین Cisco NX-OS از نسخه‌های 1، 2 و 3 پروتکل مدیریت شبکه ساده (SNMP) و MIBها پشتیبانی می‌کند. | ● توسعه و ایجاد سریع ابزارها برای مدیریت پیشرفته ● پشتیبانی جامع از SNMP MIB برای پایش از راه دور کارآمد |
با استفاده از نرم‌افزار Cisco Nexus Data Broker و افزونه Cisco برای عامل OpenFlow، پلتفرم Cisco Nexus 3500 می‌تواند برای ایجاد یک زیرساخت تجمیع تپ (Tap) یا SPAN مقیاس‌پذیر، مقرون‌به‌صرفه و قابل برنامه‌ریزی استفاده شود. این رویکرد جایگزین سوئیچ‌های ماتریسی سنتی با هدف خاص می‌شود. شما می‌توانید این سوئیچ‌ها را برای ایجاد یک توپولوژی چندلایه جهت زیرساخت تجمیع تپ یا SPAN به یکدیگر متصل کنید. | ● مقیاس‌پذیر و مقرون‌به‌صرفه ● تجمیع ترافیک از چندین پورت ورودی در سوئیچ‌های مختلف ● تکثیر ترافیک و ارسال به چندین ابزار پایش ● پشتیبانی از کوتاه‌سازی بسته (Packet Truncation) و درج زمان (Time Stamping) |
کنترل دسترسی مبتنی بر نقش (RBAC): با استفاده از RBAC، سیستم‌عامل Cisco NX-OS به مدیران اجازه می‌دهد تا با تخصیص نقش به کاربران، دسترسی به عملیات سوئیچ را محدود کنند. مدیران می‌توانند دسترسی را شخصی‌سازی کرده و آن را تنها به کاربرانی که به آن نیاز دارند، محدود کنند. | ● مکانیسم کنترل دسترسی موثر مبتنی بر نقش‌های کاربری ● افزایش امنیت دستگاه‌های شبکه ● کاهش مشکلات شبکه ناشی از خطای انسانی |
بسته‌های نرم‌افزاری Cisco NX-OS برای پلتفرم Cisco Nexus 3500
بسته‌های نرم‌افزاری برای Cisco Nexus 3500 انعطاف‌پذیری و مجموعه‌ای جامع از ویژگی‌ها را ارائه می‌دهند و با سوئیچ‌های دسترسی (Access Switches) سری Cisco Nexus سازگار هستند. نرم‌افزار پیش‌فرض سیستم دارای مجموعه‌ای جامع از ویژگی‌های لایه 2 (Layer 2) به همراه قابلیت‌های گسترده امنیتی و مدیریتی است. برای فعال‌سازی برخی از عملکردهای مسیریابی (Routing) لایه 3 (Layer 3) شامل IP unicast و multicast، قابلیت NAT، حالت warp و warp SPAN، باید مجوزهای (Licenses) اضافی مطابق با توضیحات جدول 2 نصب شوند. برای مشاهده لیست کامل ویژگی‌های نرم‌افزاری، به جدول 9 در ادامه این سند مراجعه کنید.
جدول 2. لایسنس نرم‌افزاری (Software licensing) برای Cisco Nexus 3500
بسته نرم‌افزاری | ویژگی‌های پشتیبانی شده |
پیش‌فرض سیستم | ● مجموعه ویژگی‌های جامع لایه 2: VLAN، ترانک‌بندی IEEE 802.1Q، پروتکل کنترل تجمیع لینک (LACP)، تشخیص لینک یک‌طرفه (UDLD؛ استاندارد و تهاجمی)، پروتکل درخت پوشای چندگانه (MSTP)، پروتکل درخت پوشای سریع (RSTP) و محافظ پروتکل درخت پوشا (Spanning Tree Protocol guard) ● امنیت: احراز هویت، مجوزدهی و حسابرسی (AAA)، لیست‌های کنترل دسترسی (ACLs)، کنترل طوفان (Storm Control) و سیاست‌گذاری قابل تنظیم صفحه کنترل (CoPP) ● ویژگی‌های مدیریتی: پشتیبانی از Cisco Data Center Network Manager (DCNM)، دسترسی Secure Shell نسخه 2 (SSHv2)، پروتکل کشف سیسکو (Cisco Discovery Protocol)، SNMP، syslog و IEEE 1588 PTP ● ویژگی‌های نظارتی: نظارت پیشرفته بافر، SPAN و ERSPAN |
لایسنس پایه (Base license) | ● مسیریابی IP لایه 3: مسیریابی بین VLANها (IVR)، مسیرهای استاتیک، پروتکل اطلاعات مسیریابی نسخه 2 (RIPv2)، ACLها، پروتکل Open Shortest Path First نسخه 2 (OSPFv2؛ محدود به 256 مسیر)، پروتکل Enhanced Interior Gateway Routing Protocol (EIGRP) stub، پروتکل Hot Standby Router Protocol (HSRP) و پروتکل Virtual Router Redundancy Protocol (VRRP) ● مالتی‌کست (Multicast): پروتکل مستقل مالتی‌کست حالت پراکنده (PIM-SM)، مالتی‌کست منبع-خاص (SSM) و پروتکل کشف منبع مالتی‌کست (MSDP) |
لایسنس LAN Enterprise (N3548-LAN1K9, N3524-LAN1K9)؛ نیازمند لایسنس پایه | ● مسیریابی پیشرفته IP لایه 3: OSPFv2، EIGRP، پروتکل Border Gateway Protocol (BGP) و Virtual Routing and Forwarding Lite (VRF-Lite) |
لایسنس Algo Boost | ● ویژگی‌های Algo Boost: ترجمه آدرس شبکه (NAT)، حالت Warp و Warp SPAN |
لایسنس Cisco Nexus Data Broker (NDB-FX-SWT-K9) | ● لایسنس استفاده از توابع تجمیع Tap و SPAN با Cisco Nexus Data Broker؛ تنها لایسنس پایه برای این ویژگی مورد نیاز است |
N3548-24P-UPG= | ● لایسنس ارتقاء 24 پورت برای Cisco Nexus 3524 |
L-N3548-24P-UPG= | ● لایسنس ارتقاء 24 پورت برای Cisco Nexus 3524 (تحویل الکترونیکی) |
مدیریت شبکه مرکز داده Cisco (Cisco Data Center Network Manager)
پلتفرم Cisco Nexus 3500 در Cisco DCNM پشتیبانی می‌شود. نرم‌افزار Cisco DCNM برای پلتفرم‌های سخت‌افزاری Cisco Nexus که به سیستم‌عامل Cisco NX-OS مجهز هستند، طراحی شده است. Cisco DCNM یک راهکار مدیریتی سیسکو است که زمان در دسترس بودن (Uptime) و قابلیت اطمینان (Reliability) کلی زیرساخت مرکز داده را افزایش داده و تداوم کسب‌وکار را بهبود می‌بخشد. با تمرکز بر نیازهای مدیریتی شبکه مرکز داده، Cisco DCNM یک چارچوب قدرتمند و مجموعه‌ای جامع از ویژگی‌ها را ارائه می‌دهد که می‌تواند نیازهای مسیریابی (Routing)، سوئیچینگ (Switching) و مدیریت ذخیره‌سازی (Storage Administration) مراکز داده کنونی و آینده را برآورده سازد. Cisco DCNM فرآیند تأمین منابع (Provisioning) را خودکار می‌کند، با شناسایی افت عملکرد (Performance Degradation) به صورت پیش‌دستانه شبکه LAN را پایش می‌کند، امنیت شبکه را تأمین کرده و تشخیص عناصر شبکه دارای اختلال را ساده‌سازی می‌کند.
Cisco Nexus Data Broker
سوئیچ‌های پلتفرم Cisco Nexus 3500 به همراه Cisco Nexus Data Broker می‌توانند برای ایجاد یک زیرساخت نظارت بر ترافیک (Traffic Monitoring) مقیاس‌پذیر و مقرون‌به‌صرفه با استفاده از Network Tap و SPAN مورد استفاده قرار گیرند. https://www.cisco.com/go/nexusdatabroker.
گزینه‌های فرستنده-گیرنده (Transceiver) و کابل‌کشی
پلتفرم Cisco Nexus 3500 از طیف گسترده‌ای از گزینه‌های اتصال اترنت 100 مگابیت و 1، 10 و 40 گیگابیت اترنت (Ethernet) پشتیبانی می‌کند. برای کابل‌کشی درون رک (In-rack) یا رک‌های مجاور، پلتفرم Cisco Nexus 3500 از کابل‌های مسی مستقیم (Direct-attach copper) با رابط SFP+ پشتیبانی می‌کند؛ راهکاری نوآورانه که فرستنده-گیرنده‌ها (Transceivers) را با کابل‌های Twinax در یک راهکار کم‌هزینه و با بهره‌وری انرژی بالا ادغام می‌کند. برای فواصل کابل‌کشی طولانی‌تر، فرستنده-گیرنده‌های نوری (Optical) SFP+ در مدل‌های چندحالته (Multimode) و تک‌حالته (Single-mode) پشتیبانی می‌شوند.
جدول 3 گزینه‌های فرستنده-گیرنده (Transceiver) اترنت 40 گیگابیتی پشتیبانی‌شده را فهرست می‌کند. اترنت 40 گیگابیتی در پلتفرم Cisco Nexus 3500 از طریق ترکیب چهار رابط SFP+ متوالی در یک پورت منطقی اترنت 40 گیگابیتی حاصل می‌شود. رابط حاصل، کاملاً با استاندارد IEEE برای اترنت 40 گیگابیتی سازگار است و بنابراین با هر دستگاه اترنت 40 گیگابیتی دیگر، صرف‌نظر از فرم فاکتور (Form Factor) رابط، از جمله Quad SFP (QSFP)، قابلیت تعامل (Interoperability) دارد.
جدول 3. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) 40 گیگابیت اترنت در پلتفرم Cisco Nexus 3500
شماره قطعه (Part number) | توضیحات |
SFP-10G-SR | ماژول 10GBASE-SR SFP+ (فیبر چندحالته [MMF]) |
SFP-10G-LR | ماژول 10GBASE-LR SFP+ (فیبر تک‌حالته [SMF]) |
QSFP-4SFP10G-CU1M | کابل اسپلیتر مسی پسیو QSFP به 4 عدد SFP با سرعت 10 گیگابیت بر ثانیه، 1 متری (کابل Twinax) |
QSFP-4SFP10G-CU3M | کابل اسپلیتر مسی پسیو QSFP به 4 عدد SFP با سرعت 10 گیگابیت بر ثانیه، 3 متری (کابل Twinax) |
QSFP-4SFP10G-CU5M | کابل اسپلیتر مسی پسیو QSFP به 4 عدد SFP با سرعت 10 گیگابیت بر ثانیه، 5 متری (کابل Twinax) |
جدول 4، گزینه‌های فرستنده-گیرنده (Transceiver) اترنت 10 گیگابیت پشتیبانی‌شده را فهرست می‌کند.
جدول 4. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) 10 گیگابیت اترنت در پلتفرم Cisco Nexus 3500
شماره قطعه (Part number) | توضیحات |
SFP-10G-SR | ماژول 10GBASE-SR SFP+ (فیبر چند حالته [MMF]) |
SFP-10G-LR | ماژول 10GBASE-LR SFP+ (فیبر تک حالته [SMF]) |
SFP-10G-ER | ماژول Cisco 10GBASE-ER SFP+ برای فیبر تک حالته (SMF) |
DWDM-SFP10G-* | ماژول‌های 10GBASE-DWDM (انواع مختلف) |
SFP-H10GB-CU1M | کابل 10GBASE-CU SFP+، یک متری (کابل Twinax) |
SFP-H10GB-CU3M | کابل 10GBASE-CU SFP+، سه متری (کابل Twinax) |
SFP-H10GB-CU5M | کابل 10GBASE-CU SFP+، پنج متری (کابل Twinax) |
SFP-H10GB-ACU7M | مجموعه کابل اکتیو Twinax، هفت متری |
SFP-H10GB-ACU10M | مجموعه کابل اکتیو Twinax، ده متری |
پلتفرم Cisco Nexus 3500 با زیرساخت‌های موجود Gigabit Ethernet سازگار است. رابط‌های 10 Gigabit Ethernet در بخش‌های آپلینک (Uplink) و داون‌لینک (Downlink) می‌توانند در حالت‌های 100 Megabit Ethernet و 1 Gigabit Ethernet نیز کار کنند. جدول 5، فرستنده-گیرنده‌های (Transceivers) SFP با پشتیبانی از Gigabit Ethernet را فهرست می‌کند. اتصال 100 Megabit Ethernet با استفاده از فرستنده-گیرنده‌های SFP مسی (GLC-T) قابل دستیابی است.
جدول 5. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) گیگابیت اترنت در پلتفرم Cisco Nexus 3500
شماره قطعه (Part number) | توضیحات |
GLC-TE | ماژول SFP مدل 1000BASE-T |
GLC-SX-MM | ماژول فرستنده-گیرنده (Transceiver) مدل GE SFP با کانکتور LC و استاندارد SX (برای فیبر چندحالته MMF) |
GLC-SX-MMD | ماژول فرستنده-گیرنده (Transceiver) مدل 1000BASE-SX SFP، فیبر چندحالته (MMF)، طول موج 850 نانومتر، دارای قابلیت DOM |
GLC-LH-SM | ماژول فرستنده-گیرنده (Transceiver) مدل GE SFP با کانکتور LC و استانداردهای LX و LH |
GLC-LH-SMD | ماژول فرستنده-گیرنده (Transceiver) مدل 1000BASE-LX/LH SFP، فیبر چندحالته (MMF) و تک‌حالته (SMF)، طول موج 1310 نانومتر، دارای قابلیت DOM |
برای کسب اطلاعات بیشتر درباره انواع فرستنده-گیرنده (Transceiver)، به این بخش مراجعه کنید https://www.cisco.com/en/US/products/hw/modules/ps5455/prod_module_series_home.html.
مشخصات محصول
جدول 6 مشخصات فنی سوئیچ‌های Cisco Nexus 3548 و 3524 و جدول 7 مشخصات فنی سوئیچ‌های Cisco Nexus 3548-X، 3524-X، 3548-XL و 3524-XL را فهرست می‌کند. جدول 8 مشخصات سخت‌افزاری مشترک برای هر چهار سوئیچ و جدول 9 ویژگی‌های نرم‌افزاری مشترک برای هر چهار سوئیچ را فهرست می‌کند. جدول 10 استانداردهای مدیریتی و پشتیبانی را فهرست می‌کند.
جدول 6. مشخصات فنی Cisco Nexus 3548 و 3524
مشخصات فنی | Cisco Nexus 3548 | Cisco Nexus 3524 |
مشخصات فیزیکی | ● 48 پورت ثابت SFP+ (1 یا 10 گیگابیت بر ثانیه) ● دو منبع تغذیه (Power Supply) افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● چهار فن مجزا و افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● یک پورت زمان‌بندی 1-PPS با نوع کانکتور RF1.0/2.3 QuickConnect* ● دو پورت مدیریتی 10/100/1000 مگابیت بر ثانیه ● یک پورت کنسول سریال RS-232 ● یک پورت USB ● چراغ نشانگر (Locator LED) ● دکمه چراغ نشانگر (Locator LED) | ● 24 پورت ثابت SFP+ (1 یا 10 گیگابیت بر ثانیه)؛ قابل ارتقا تا 48 پورت ● دو منبع تغذیه (Power Supply) افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● چهار فن مجزا و افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● یک پورت زمان‌بندی 1-PPS با نوع کانکتور RF1.0/2.3 QuickConnect* ● دو پورت مدیریتی 10/100/1000 مگابیت بر ثانیه ● یک پورت کنسول سریال RS-232 ● یک پورت USB ● چراغ نشانگر (Locator LED) ● دکمه چراغ نشانگر (Locator LED) |
عملکرد | ● ظرفیت سوئیچینگ 960 گیگابیت بر ثانیه ● نرخ ارسال 720 میلیون بسته در ثانیه (mpps) ● توان عملیاتی (Throughput) ترافیک با نرخ خط (Line-rate) در لایه‌های 2 و 3 برای تمامی پورت‌ها ● قابلیت تنظیم حداکثر واحد انتقال (MTU) تا 9216 بایت (فریم‌های جامبو) | ● ظرفیت سوئیچینگ 480 گیگابیت بر ثانیه ● نرخ ارسال 360 میلیون بسته در ثانیه (mpps) ● توان عملیاتی (Throughput) ترافیک با نرخ خط (Line-rate) در لایه‌های 2 و 3 برای تمامی پورت‌ها ● قابلیت تنظیم MTU تا 9216 بایت (فریم‌های جامبو) |
توان مصرفی معمول | ● 152 وات (W) | ● 142 وات (W) |
حداکثر توان مصرفی | ● 265 وات (W) | ● 245 وات (W) |
اتلاف حرارتی معمول | ● 519 واحد حرارتی بریتانیا (BTU) در ساعت | ● 484 واحد حرارتی بریتانیا (BTU) در ساعت |
حداکثر اتلاف حرارتی | ● 904 واحد حرارتی بریتانیا (BTU) در ساعت | ● 835 واحد حرارتی بریتانیا (BTU) در ساعت |
جدول 7. مشخصات فنی Cisco Nexus 3548-X, 3524-X, 3548-XL و 3524-XL
مشخصات فنی | Cisco Nexus 3548-X | Cisco Nexus 3524-X |
مشخصات فیزیکی | ● 48 پورت ثابت SFP+ (1 یا 10 گیگابیت بر ثانیه) ● دو منبع تغذیه (Power Supply) افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● چهار فن مجزای افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● یک پورت زمان‌بندی 1-PPS با نوع کانکتور RF1.0/2.3 QuickConnect* ● یک پورت مدیریتی 10/100/1000 مگابیت بر ثانیه ● یک پورت کنسول سریال RS-232 ● دو پورت USB ● چراغ نشانگر مکان‌یاب (Locator LED) ● دکمه چراغ نشانگر مکان‌یاب (Locator LED) | ● 24 پورت ثابت SFP+ (1 یا 10 گیگابیت بر ثانیه)؛ قابل ارتقا تا 48 پورت ● دو منبع تغذیه (Power Supply) افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● چهار فن مجزای افزونه با قابلیت تعویض در حین کار (Hot-swappable) ● یک پورت زمان‌بندی 1-PPS با نوع کانکتور RF1.0/2.3 QuickConnect* ● یک پورت مدیریتی 10/100/1000 مگابیت بر ثانیه ● یک پورت کنسول سریال RS-232 ● دو پورت USB ● چراغ نشانگر مکان‌یاب (Locator LED) ● دکمه چراغ نشانگر مکان‌یاب (Locator LED) |
عملکرد | ● ظرفیت سوئیچینگ 960 گیگابیت بر ثانیه ● نرخ ارسال (Forwarding rate) 720 میلیون بسته در ثانیه (mpps) ● توان عملیاتی ترافیک با نرخ خط (Line-rate) در لایه 2 و 3 روی تمامی پورت‌ها ● قابلیت تنظیم MTU تا 9216 بایت (فریم‌های جامبو) | ● ظرفیت سوئیچینگ 480 گیگابیت بر ثانیه ● نرخ ارسال (Forwarding rate) 360 میلیون بسته در ثانیه (mpps) ● توان عملیاتی ترافیک با نرخ خط (Line-rate) در لایه 2 و 3 روی تمامی پورت‌ها ● قابلیت تنظیم MTU تا 9216 بایت (فریم‌های جامبو) |
توان مصرفی معمول | ● 112 وات | ● 102 وات |
حداکثر توان مصرفی | ● 213 وات | ● 193 وات |
اتلاف حرارت معمول | ● 383 BTU در ساعت | ● 348 BTU در ساعت |
حداکثر اتلاف حرارت | ● 727 BTU در ساعت | ● 658 BTU در ساعت |
جدول 8. مشخصات سخت‌افزاری مشترک برای تمامی سوئیچ‌ها
| حالت (Mode) | حالت عادی (Normal mode) | حالت سریع (Warp mode) |
جداول سخت‌افزاری و مقیاس‌پذیری (Scalability) | تعداد آدرس‌های MAC | 64,000 | 8000 |
تعداد مسیرهای IPv4 unicast | 24,000 | 4000 | |
تعداد میزبان‌های IPv4 | 64,000 | 8000 | |
تعداد مسیرهای IPv4 multicast | 8000 | 8000 | |
تعداد VLANها | 4096 | ||
تعداد ورودی‌های ACL | 4096 | ||
تعداد نمونه‌های Spanning-tree | پروتکل Rapid Spanning Tree (RSTP): 512 پروتکل Multiple Spanning Tree (MST): 64 | ||
تعداد EtherChannelها | 24 | ||
تعداد پورت‌ها در هر EtherChannel | 24 | ||
اندازه بافر (Buffer size) | 6 مگابایت اشتراکی بین 16 پورت؛ 18 مگابایت در مجموع | ||
حافظه سیستم (System memory) | 4 گیگابایت (مدل‌های 3524 و 3548) 4 گیگابایت (مدل‌های 3524-X و 3548-X) 16 گیگابایت (مدل‌های 3524-XL و 3548-XL) | ||
حافظه فلش بوت (Boot flash memory) | 2 گیگابایت (مدل‌های 3524 و 3548) 4 گیگابایت (مدل‌های 3524-X و 3548-X) 16 گیگابایت (مدل‌های 3524-XL و 3548-XL) | ||
توان (Power) | تعداد منابع تغذیه (Power supplies) | 2 (افزونه/Redundant) | |
انواع منبع تغذیه | ● AC (جریان هوای مستقیم و معکوس) ● DC (جریان هوای مستقیم و معکوس) | ||
ولتاژ ورودی | 100 تا 240 ولت AC | ||
فرکانس | 50 تا 60 هرتز | ||
بازدهی منبع تغذیه | 89 تا 91 درصد در 220 ولت | ||
خنک‌کننده (Cooling) | طرح‌های جریان هوای مستقیم و معکوس ● جریان هوای مستقیم: خروجی از سمت پورت (هوا از طریق سینی فن و منابع تغذیه وارد و از پورت‌ها خارج می‌شود) ● جریان هوای معکوس: ورودی از سمت پورت (هوا از طریق پورت‌ها وارد و از سینی فن و منابع تغذیه خارج می‌شود) چهار فن مجزا با قابلیت تعویض در حین کار (Hot-swappable) (3+1 افزونه) | ||
محیط (Environment) | ابعاد | 4.36 x 43.9 x 46.7 سانتی‌متر | |
وزن | 7.9 کیلوگرم | ||
دمای عملیاتی | 0 تا 40 درجه سانتی‌گراد | ||
دمای نگهداری | -40 تا 70 درجه سانتی‌گراد | ||
رطوبت نسبی (عملیاتی) | ● 10 تا 85 درصد بدون میعان ● تا 5 روز در حداکثر رطوبت (85 درصد) ● توصیه شده برای محیط دیتاسنتر ASHRAE | ||
رطوبت نسبی (غیرعملیاتی) | 5 تا 95 درصد بدون میعان | ||
ارتفاع از سطح دریا | 0 تا 3000 متر | ||
جدول 9. ویژگی‌های نرم‌افزاری مشترک در تمامی سوئیچ‌ها
توضیحات | مشخصات فنی |
لایه 2 (Layer 2) | ● پورت‌های سوئیچ لایه 2 و ترانک‌های VLAN ● کپسوله‌سازی (Encapsulation) VLAN طبق استاندارد IEEE 802.1Q ● پشتیبانی تا 4096 عدد VLAN ● پروتکل Rapid Per-VLAN Spanning Tree Plus (PVRST+) (سازگار با IEEE 802.1w) ● پروتکل MSTP (استاندارد IEEE 802.1s): 64 نمونه (Instance) ● قابلیت Spanning Tree PortFast ● قابلیت Spanning Tree Root Guard ● قابلیت Spanning Tree Bridge Assurance ● تکنولوژی Cisco EtherChannel (تا 24 پورت در هر EtherChannel) ● پروتکل LACP: استاندارد IEEE 802.3ad و IEEE 802.1ax ● هشینگ (Hashing) پیشرفته PortChannel بر اساس اطلاعات لایه 2، 3 و 4 ● پشتیبانی از جامبو فریم (Jumbo frames) در تمامی پورت‌ها (تا 9216 بایت) ● کنترل طوفان (Storm control) برای ترافیک‌های مالتی‌کست و برودکست ● کنترل جریان (Flow control) در سطح لینک (استاندارد IEEE 802.3x) |
لایه 3 (Layer 3) | ● اینترفیس‌های لایه 3: پورت‌های روت شده، اینترفیس‌های مجازی سوئیچ (SVI)، پورت‌چنل‌ها و زیر-اینترفیس‌ها (مجموعاً: 1024) ● قابلیت Equal-Cost Multipath (ECMP) با 24 مسیر ● 4096 ورودی ACL ● پروتکل‌های مسیریابی: Static, RIPv2, EIGRP, OSPF و BGP ● پروتکل‌های HSRP و VRRP ● لیست کنترل دسترسی (ACL): ACL روت شده با گزینه‌های لایه 3 و 4 برای تطبیق با ACLهای ورودی و خروجی ● قابلیت VRF: مدل VRF-Lite (IP VPN)، مسیریابی تک‌مقصد (Unicast) آگاه از VRF (شامل BGP, OSPF و RIP) و مالتی‌کست آگاه از VRF ● نشت مسیر (Route leaking) در VRF ● پشتیبانی از جامبو فریم (تا 9216 بایت) |
مالتی‌کست (Multicast) | ● مالتی‌کست: PIMv2, PIM Sparse Mode (PIM-SM), SSM و BiDir ● پروتکل‌های Bootstrap router (BSR)، Auto-RP و Static RP ● پروتکل‌های MSDP و Anycast RP ● پروتکل مدیریت گروه اینترنت (IGMP) نسخه‌های 2 و 3 |
امنیت (Security) | ● ACLهای ورودی (استاندارد و پیشرفته) روی اترنت ● ACLهای استاندارد و پیشرفته لایه 3 تا 4 شامل IPv4، پروتکل ICMP، TCP و پروتکل UDP ● ACLهای مبتنی بر VLAN (VACLs) ● ACLهای مبتنی بر پورت (PACLs) ● ACLهای نام‌گذاری شده (Named ACLs) ● ACLها روی ترمینال‌های مجازی (VTYs) ● رله پروتکل پیکربندی پویای میزبان (DHCP relay) ● پلیسینگ صفحه کنترل (Control Plane Policing - CoPP) |
سرویس Cisco Nexus Data Broker | ● پشتیبانی توپولوژی برای تجمیع تپ (Tap) و SPAN ● توازن بار ترافیک (Traffic load balancing) به ابزارهای نظارتی متعدد ● ثبت زمان (Time stamping) با استفاده از PTP ● کوتاه‌سازی بسته (Packet truncation) ● فیلترینگ ترافیک بر اساس اطلاعات هدر لایه 1 تا 4 ● تکثیر و ارسال ترافیک به چندین ابزار نظارتی ● کنترل دسترسی مبتنی بر نقش (RBAC) قدرتمند ● رابط برنامه‌نویسی (API) شمالی REST برای پشتیبانی کامل از برنامه‌پذیری |
مدیریت (Management) | ● تأمین خودکار هنگام روشن شدن (POAP) ● اسکریپت‌نویسی با Python ● مدیریت سوئیچ با استفاده از پورت‌های مدیریتی 10/100/1000-Mbps یا کنسول ● کنسول مبتنی بر CLI برای ارائه مدیریت دقیق خارج از باند (Out-of-band) ● مدیریت سوئیچ درون‌باندی (In-band) ● چراغ‌های LED مکان‌یاب و بیکن (Beacon) ● بازگشت به پیکربندی قبلی (Configuration rollback) ● پروتکل SSHv2 ● پروتکل Telnet ● احراز هویت، مجوزدهی و حسابرسی (AAA) ● AAA با قابلیت RBAC ● پروتکل RADIUS ● پروتکل TACACS+ ● پروتکل Syslog ● آنالیزور بسته تعبیه شده (Embedded packet analyzer) ● پروتکل SNMP نسخه‌های 1، 2 و 3 ● پشتیبانی پیشرفته از SNMP MIB ● پشتیبانی از XML (NETCONF) ● نظارت از راه دور (RMON) ● استاندارد رمزنگاری پیشرفته (AES) برای ترافیک مدیریتی ● نام کاربری و رمز عبور یکپارچه در CLI و SNMP ● پروتکل Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) ● گواهی‌های دیجیتال برای مدیریت بین سوئیچ و سرور RADIUS ● پروتکل Cisco Discovery Protocol نسخه‌های 1 و 2 ● کنترل دسترسی مبتنی بر نقش (RBAC) ● قابلیت SPAN روی پورت‌های فیزیکی، PortChannel و VLAN ● پروتکل ERSPAN نسخه‌های 2 و 3 ● شمارنده‌های بسته ورودی و خروجی به ازای هر اینترفیس ● پروتکل زمان شبکه (NTP) ● سرویس Cisco OHMS ● تست‌های جامع عیب‌یابی هنگام بوت ● سرویس Cisco Call Home ● سرویس Cisco DCNM ● نظارت فعال بر بافر (Active buffer monitoring) ● ساعت مرزی (Boundary clock) طبق استاندارد PTP (IEEE 1588) |
جدول 10. پشتیبانی از مدیریت و استانداردها
توضیحات | مشخصات فنی | |
پشتیبانی از MIB | MIBهای عمومی ● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB MIBهای اترنت ● CISCO-VLAN-MEMBERSHIP-MIB MIBهای پیکربندی ● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-UPGRADE-MIB | MIBهای نظارتی ● NOTIFICATION-LOG-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB MIBهای امنیتی ● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-SECURE-SHELL-MIB MIBهای متفرقه ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB MIBهای لایه 3 و مسیریابی ● UDP-MIB ● TCP-MIB ● OSPF-MIB ● OSPF-TRAP-MIB ● BGP4-MIB ● CISCO-HSRP-MIB ● PIM-MIB |
استانداردها | ● IEEE 802.1D: پروتکل درخت پوشا (Spanning Tree Protocol) ● IEEE 802.1p: اولویت‌بندی CoS ● IEEE 802.1Q: برچسب‌گذاری VLAN ● IEEE 802.1s: نمونه‌های چندگانه VLAN برای پروتکل درخت پوشا ● IEEE 802.1w: پیکربندی سریع پروتکل درخت پوشا ● IEEE 802.3z: گیگابیت اترنت ● IEEE 802.3ad: پروتکل کنترل تجمیع لینک (LACP) ● IEEE 802.1ax: پروتکل کنترل تجمیع لینک (LACP) ● IEEE 802.3ae: 10 گیگابیت اترنت ● IEEE 802.3ba: 40 گیگابیت اترنت ● IEEE 802.1ab: LLDP | |
RFC | BGP ● RFC 1997: ویژگی جوامع BGP ● RFC 2385: محافظت از نشست‌های BGP با گزینه امضای TCP MD5 ● RFC 2439: میراسازی نوسان مسیر BGP ● RFC 2519: چارچوبی برای تجمیع مسیر بین دامنه‌ای ● RFC 2545: استفاده از افزونه‌های چندپروتکلی BGPv4 ● RFC 2858: افزونه‌های چندپروتکلی برای BGPv4 ● RFC 3065: کنفدراسیون‌های سیستم خودمختار برای BGP ● RFC 3392: تبلیغ قابلیت‌ها با BGPv4 ● RFC 4271: BGPv4 ● RFC 4273: MIB پروتکل BGPv4: تعاریف اشیاء مدیریت‌شده برای BGPv4 ● RFC 4456: بازتاب مسیر BGP ● RFC 4486: زیرکدها برای پیام اعلان توقف BGP ● RFC 4724: مکانیزم راه‌اندازی مجدد نرم (Graceful Restart) برای BGP ● RFC 4893: پشتیبانی BGP از فضای شماره سیستم خودمختار چهار بایتی OSPF ● RFC 2328: پروتکل OSPF نسخه 2 ● 8431RFC 3101: گزینه ناحیه غیر-کاملاً-استاب (NSSA) در OSPF ● RFC 3137: تبلیغ روتر استاب OSPF ● RFC 3509: پیاده‌سازی‌های جایگزین برای روترهای مرزی ناحیه OSPF ● RFC 3623: راه‌اندازی مجدد نرم (Graceful Restart) OSPF ● RFC 4750: MIB پروتکل OSPF نسخه 2 RIP ● RFC 1724: افزونه MIB پروتکل RIPv2 ● RFC 2082: احراز هویت MD5 در RIPv2 ● RFC 2453: پروتکل RIP نسخه 2 ● سرویس‌های IP ● RFC 768: پروتکل دیتاگرام کاربر (UDP) ● RFC 783: پروتکل انتقال فایل ساده (TFTP) ● RFC 791: پروتکل اینترنت (IP) ● RFC 792: پروتکل پیام کنترل اینترنت (ICMP) ● RFC 793: پروتکل کنترل انتقال (TCP) ● RFC 826: پروتکل تفکیک آدرس (ARP) ● RFC 854: پروتکل Telnet ● RFC 959: پروتکل انتقال فایل (FTP) ● RFC 1027: پروکسی ARP ● RFC 1305: پروتکل زمان شبکه (NTP) نسخه 3 ● RFC 1519: مسیریابی بین دامنه‌ای بدون کلاس (CIDR) ● RFC 1542: رله BootP ● RFC 1591: کلاینت سیستم نام دامنه (DNS) ● RFC 1812: روترهای IPv4 ● RFC 2131: کمکی DHCP ● RFC 2338: پروتکل افزونگی روتر مجازی (VRRP) IP Multicast ● RFC 2236: پروتکل مدیریت گروه اینترنت، نسخه 2 ● RFC 3376: پروتکل مدیریت گروه اینترنت، نسخه 3 ● RFC 3446: مکانیزم نقطه Rendezvous انی‌کست با استفاده از PIM و MSDP ● RFC 3569: مروری بر SSM ● RFC 3618: پروتکل کشف منبع مالتی‌کست (MSDP) ● RFC 4601: پروتکل مالتی‌کست مستقل از پروتکل - حالت پراکنده (PIM-SM): مشخصات پروتکل (بازبینی شده) ● RFC 4607: مالتی‌کست خاص-منبع برای IP ● RFC 4610: انی‌کست-RP با استفاده از PIM ● RFC 5015: پروتکل PIM BiDir ● RFC 5132: MIB مالتی‌کست IP | |
الزامات نرم‌افزاری (Software requirements)
سوئیچ‌های سری Cisco Nexus 3000 توسط نرم‌افزار Cisco NX-OS نسخه 5.0 و بالاتر پشتیبانی می‌شوند. سیستم‌عامل Cisco NX-OS با هر سیستم‌عامل شبکه، از جمله Cisco IOS Software، که با استانداردهای شبکه ذکر شده در این برگه داده (Data Sheet) مطابقت داشته باشد، تعامل (Interoperate) دارد.
انطباق با استانداردهای نظارتی (Regulatory standards compliance)
جدول 11 خلاصه‌ای از انطباق با استانداردهای نظارتی (Regulatory Standards) برای سری Cisco Nexus 3000 را ارائه می‌دهد.
جدول 11. انطباق با استانداردهای نظارتی: ایمنی و EMC
مشخصات فنی | توضیحات |
انطباق با مقررات (Regulatory compliance) | ● محصولات باید با علامت CE مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC مطابقت داشته باشند |
ایمنی (Safety) | ● UL 60950-1 ویرایش دوم ● CAN/CSA-C22.2 No. 60950-1 ویرایش دوم ● EN 60950-1 ویرایش دوم ● IEC 60950-1 ویرایش دوم ● AS/NZS 60950-1 ● GB4943 |
سازگاری الکترومغناطیسی (EMC): آلایندگی‌ها | ● 47CFR Part 15 (CFR 47) کلاس A ● AS/NZS CISPR22 کلاس A ● CISPR22 کلاس A ● EN55022 کلاس A ● ICES003 کلاس A ● VCCI کلاس A ● EN61000-3-2 ● EN61000-3-3 ● KN22 کلاس A ● CNS13438 کلاس A |
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity) | ● EN55024 ● CISPR24 ● EN300386 ● KN24 |
محدودیت استفاده از مواد خطرناک (RoHS) | سازگار با RoHS 5 به استثنای کانکتورهای پرس-فیت (press-fit) حاوی سرب |
اطلاعات سفارش‌گذاری
جدول 12 اطلاعات سفارش‌گذاری برای Cisco Nexus 3548-X، 3524-X، 3548-XL و 3524-XL را ارائه می‌دهد.
جدول 12. اطلاعات سفارش
شماره قطعه (Part number) | توضیحات |
شاسی (Chassis) | |
N3K-C3548P-XL | سوئیچ Nexus 3548-XL، دارای 48 پورت SFP+ |
N3K-C3524P-XL | سوئیچ Nexus 3524-XL، دارای 24 پورت SFP+ |
N3K-C3548P-10GX | سوئیچ Nexus 3548-X، دارای 48 پورت SFP+ |
N3K-C3524P-10GX | سوئیچ Nexus 3524-X، دارای 24 پورت SFP+ |
NXA-FAN-30CFM-F | فن تکی N2K/3K، جریان هوای رو به جلو (خروجی از سمت پورت) |
NXA-FAN-30CFM-B | فن تکی N2K/3K، جریان هوای معکوس (ورودی از سمت پورت) |
N2200-PAC-400W | منبع تغذیه 400 وات AC برای N2K/3K، جریان هوای رو به جلو (خروجی از سمت پورت) |
N2200-PAC-400W-B | منبع تغذیه 400 وات AC برای N2K/3K، جریان هوای معکوس (ورودی از سمت پورت) |
N2200-PDC-400W | منبع تغذیه 400 وات DC برای N2K/3K، جریان هوای رو به جلو (خروجی از سمت پورت) |
N3K-PDC-350W-B | منبع تغذیه 350 وات DC برای N2K/3K، جریان هوای معکوس (ورودی از سمت پورت) |
لایسنس‌های نرم‌افزاری (Software Licenses) | |
N3548-BAS1K9 | لایسنس پایه لایه 3 برای Nexus 3000 |
N3524-LAN1K9 | لایسنس سازمانی لایه 3 LAN برای Nexus 3524 (نیازمند لایسنس N3K-BAS1K9) |
N3548-LAN1K9 | لایسنس سازمانی لایه 3 LAN برای Nexus 3548 (نیازمند لایسنس N3K-BAS1K9) |
N3548-ALGK9 | لایسنس Algo Boost برای Nexus 3500 |
NDB-FX-SWT-K9 | لایسنس تجمیع Tap/SPAN با استفاده از Cisco Nexus Data Broker |
N3548-24P-UPG= | لایسنس ارتقاء 24 پورت اضافی برای Nexus 3524 |
قطعات یدکی (Spares) | |
NXA-FAN-30CFM-F= | فن تکی N2K/3K، جریان هوای رو به جلو (خروجی از سمت پورت)، یدکی |
NXA-FAN-30CFM-B= | فن تکی N2K/3K، جریان هوای معکوس (ورودی از سمت پورت)، یدکی |
N2000-PAC-400W= | منبع تغذیه 400 وات AC برای N2K/3K، جریان هوای رو به جلو (خروجی از سمت پورت)، یدکی |
N2000-PAC-400W-B= | منبع تغذیه 400 وات AC برای N2K/3K، جریان هوای معکوس (ورودی از سمت پورت)، یدکی |
N2200-PDC-400W= | منبع تغذیه 400 وات DC برای N2K/3K، جریان هوای رو به جلو (خروجی از سمت پورت)، یدکی |
N3K-PDC-350W-B= | منبع تغذیه 350 وات DC برای سری N3K، جریان هوای معکوس (ورودی از سمت پورت)، یدکی |
N3K-C3064-ACC-KIT= | کیت لوازم جانبی Nexus 3548 (مشابه Nexus 3064) |
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر، لطفاً به این آدرس مراجعه کنید https://www.cisco.com/go/nexus3000. برای کسب اطلاعات در مورد Cisco Nexus Data Broker، لطفاً به این آدرس مراجعه کنید https://www.cisco.com/go/nexusdatabroker.
| مدل | N3K-C3548P-XL |
| دسته | Cisco Nexus 3500 Series |
| زیردسته | Cisco Nexus 3500 Series Switch |
| توضیحات | Nexus 3548-XL 48 SFP+ ports, Enhanced, Extended Memory |
| قیمت | 27,444.34 دلار |
| آخرین بروزرسانی | دوشنبه ۱۸ مرداد ۱۴۰۰ |
