مقدمه
شبکههای ارائهدهنده خدمات مدرن با فشار بیامانی برای ارائه پهنای باند انبوه، کنترل دقیق تأخیر و مقیاسپذیری یکپارچه در محیطهای مختلف لبه (edge) مواجه هستند. با تسریع استقرار شبکههای 5G و تکثیر برنامههای کاربردی ابری (cloud-native)، زیرساخت لبه باید فراتر از معماریهای سنتی تکامل یابد تا بتواند بکهول موبایل متراکم، اترنت متروی سازمانی (Enterprise Metro Ethernet) و شبکههای انتقال همگرای ثابت-موبایل را به طور کارآمد مدیریت کند.
روترهای سری Cisco Network Convergence System 560 (NCS 560) بهطور ویژه برای پاسخگویی به این چالشهای پیچیده انتقال در لبه شبکه طراحی شدهاند. این سیستمها که بر پایه معماریهای شاسی مالودار با چگالی بالا ساخته شدهاند، اتصال متراکم 100G و 400G، قابلیتهای جامع زمانبندی و همگامسازی، و استحکام محیطی بالا را ارائه میدهند. سری NCS 560 با اجرای سیستمعامل بسیار ماژولار Cisco IOS XR، به اپراتورها کمک میکند تا جریانهای کاری عملیاتی را سادهسازی کنند، وظایف معمول شبکه را خودکار سازند، هزینههای سرمایهای و عملیاتی را کاهش دهند، و در محیطهای استقرار مختلف به سمت شبکه نوری مسیریابیشده همگرا حرکت کنند.
بررسی اجمالی محصول

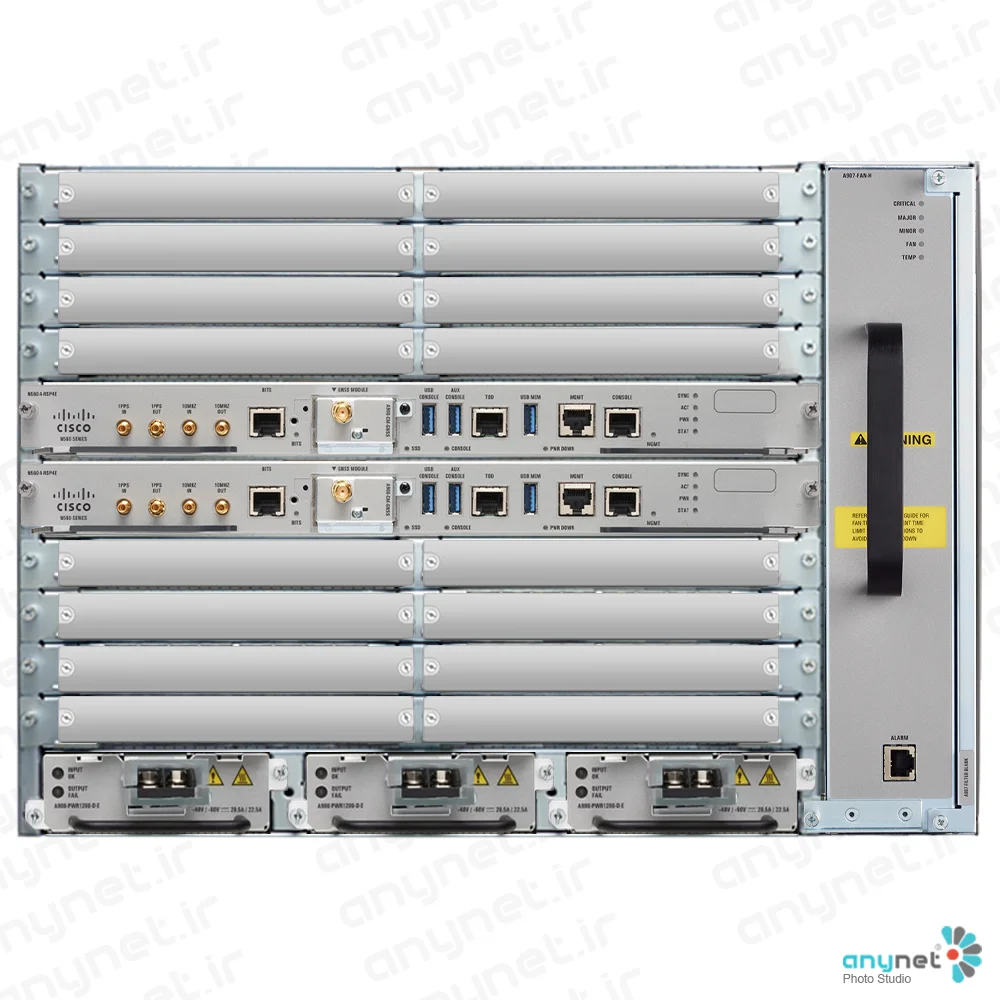

معماری Cisco Network Convergence System 560 Series شامل چندین گزینه مجزای شاسی، پردازندههای مسیر، منابع تغذیه و ماژولهای رابط است که برای استقرار انعطافپذیر در مکانهای لبهای، مراکز مخابراتی و کابینتهای بیرونی خشن سفارشیسازی شدهاند. مدلهای اصلی شاسی موجود در این خط تولید، روترهای Cisco NCS 560-7 و Cisco NCS 560-4 هستند. مدل NCS 560-7 یک شاسی ماژولار فشرده ۷ واحدی رک (7RU) است که مسیریابی با چگالی بالا، بهرهوری انرژی بالا و کنترل سیستم اضافی را ارائه میدهد. مکمل آن، مدل NCS 560-4 است، یک شاسی با فرم فاکتور کوچکتر ۴ واحدی رک (4RU) که برای سایتهای دارای محدودیت فضا بدون قربانی کردن ظرفیت قابلیتهای پیشرفته یا توان عملیاتی بهینهسازی شده است.
مدیریت مرکزی و پردازش ترافیک در سیستم توسط Route Processorهای با کارایی بالا، بهویژه Cisco NCS 560 Route Processor (NC56-RP) و Cisco NCS 560 Route Processor 3 (NC56-RP3) پیشرفته، انجام میشود. این اجزای کنترلی، قدرت پردازش کنترلپین عظیم، زمانبندی یکپارچه سیستم، توزیع دقیق ساعت (Clocking) و تراکم رابط مدیریتی مورد نیاز برای کاربردهای با تأخیر فوقالعاده پایین را فراهم میکنند. تامین انرژی پلتفرمها توسط منبع تغذیههای (PSU) AC و DC پشتیبان با راندمان بالا انجام میشود که تداوم عملیات و قابلیت اطمینان حیاتی (mission-critical) را در شرایط حرارتی شدید تضمین میکنند.
ت تراکم رابط شبکه از طریق مجموعهای همه کاره از ماژولهای رابط (Interface Modules) و آداپتورهای رابط (Interface Adapters) فراهم میشود. ارائههای کلیدی در این اکوسیستم شامل لاین کارت 8 پورت 10G/1G، لاین کارت 8 پورت 25G/10G/1G، لاین کارت 2 پورت 100G/400G و لاین کارت چگالی بالای 12 پورت 100G میشود. علاوه بر این، این سبد محصولات شامل آداپتورهای تخصصی مانند Cisco NCS 560 Interface Adapter برای یکپارچهسازی رابطهای زیرنرخ قدیمی و اتصال انعطافپذیر فر گیرنده (transceiver) است. در مجموع، این اجزای یکپارچه به ارائهدهندگان خدمات اجازه میدهد تا سرعت پورتها را به صورت پویا از 1G تا 400G بر اساس تقاضا مقیاسبندی کنند.
ویژگیها و مزایا
- ارائه تراکم پورت بالا و ماژولار بودن انعطافپذیر با پشتیبانی از سرعتهای مختلف از جمله اینترفیسهای 1GbE و 10GbE تا 25GbE، 100GbE و 400GbE.
- قدرتگرفته از نرمافزار اثباتشده در میدان Cisco IOS XR، که قابلیت برنامهنویسی پیشرفته، تلهمتری، مسیریابی قطعهای (Segment Routing) و قابلیتهای جامع اتوماسیون شبکه را ارائه میدهد.
دارای فناوریهای زمانبندی و همگامسازی با دقت بالا از جمله IEEE 1588v2 PTP، SyncE و SyncE-out برای برآورده کردن الزامات سختگیرانه شبکه 5G.
ساخته شده با طراحی مقاومسازیشده در برابر محیط برای تحمل محدودههای دمایی شدید و شرایط کاری سخت که در سایتهای سلولی و استقرار لبه (Edge) رایج است.
تضمینکننده دسترسیپذیری بالا و استمرار عملیاتی از طریق redundancy سختافزاری برای پردازندههای مسیر، سینیهای فن و واحدهای منبع تغذیه.
کاهش مصرف کلی برق و هزینههای عملیاتی از طریق طراحیهای بهینهشده جریان هوا و مهندسی سیستم با بهرهوری انرژی.
سادهسازی معماری شبکه با یکپارچهسازی همگرایی ثابت-موبایل، خدمات اترنت سازمانی و شبکه نوری مسیریابیشده در یک خانواده پلتفرم واحد.
