سوییچ نکسوس N5K-C5672UP-16G سیسکو

وضعیت کالا: بازسازی شده | Refurbished

0 نظر

وضعیت موجودی:عدم موجودی

تولید کننده: سیسکو | Cisco

کد محصول: N5K-C5672UP-16G

اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)

دسته:

زیردسته:
مدل: N5K-C5672UP-16G
توضیحات:
قیمت: دلار

آخرین بروزرسانی:

اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)

تاریخ معرفی محصول:

تاریخ پایان فروش:

تاریخ پایان پشتیبانی:

عدم موجودی

افزودن به لیست دلخواه
افزودن به لیست مقایسه

پلتفرم Cisco Nexus 5600 نسل سوم از سوئیچ‌های (Switch) دسترسی سرور مرکز داده پیشرو در صنعت سیسکو است. این سوئیچ‌ها که برای پاسخگویی به نیازهای در حال تحول مراکز داده مدرن طراحی شده‌اند، راهکاری قدرتمند برای محیط‌هایی ارائه می‌دهند که به‌طور فزاینده‌ای به مجازی‌سازی (Virtualization)، رایانش ابری (Cloud Computing) و برنامه‌های کاربردی با پهنای باند (Bandwidth) بالا وابسته هستند. این پلتفرم با ارائه اتصال، امنیت و دید (Visibility) یکپارچه، از طیف گسترده‌ای از زیرساخت‌ها، از سرورهای فیزیکی (Bare-metal) گرفته تا تنظیمات پیچیده مجازی‌سازی‌شده و مبتنی بر ابر، پشتیبانی می‌کند.

این سوئیچ‌ها با هدف انعطاف‌پذیری، چابکی و بهره‌وری انرژی ساخته شده‌اند و به عنوان یکی از اجزای اصلی معماری Cisco Unified Data Center عمل می‌کنند. این تجهیزات به‌طور اختصاصی برای استقرار در بالای رک (Top-of-Rack یا ToR) و میان ردیف (Middle-of-Row یا MoR) مهندسی شده‌اند تا عملکرد بالا و مقیاس‌پذیری (Scalability) را تضمین کنند. این پلتفرم که توسط سیستم‌عامل Cisco NX-OS پشتیبانی می‌شود، تاب‌آوری (Resiliency) و قابلیت برنامه‌ریزی (Programmability) مورد نیاز برای مدیریت بارهای کاری سنگین در مراکز داده امروزی سازمان‌ها و ارائه‌دهندگان خدمات را فراهم می‌کند.

نمای کلی محصول

پلتفرم 10-Gbps مدل Cisco Nexus 5600 شامل سه مدل اصلی است: Cisco Nexus 5672UP، مدل Cisco Nexus 5672UP-16G و Cisco Nexus 56128P. این سوئیچ‌ها دستگاه‌های لایه 2 و 3 بدون مسدودسازی (Non-blocking) هستند که از اترنت 10 و 40 گیگابیت و همچنین Fibre Channel over Ethernet (FCoE) پشتیبانی می‌کنند. این محصولات به‌گونه‌ای طراحی شده‌اند که ضمن حفظ سازگاری با نسل‌های قبلی، قابلیت‌های پیشرفته‌ای مانند پل‌زنی (Bridging) و مسیریابی (Routing) در VXLAN و نوآوری‌های فابریک برنامه‌پذیر (Programmable fabric) را ارائه دهند.

سوئیچ‌های Cisco Nexus 5672UP و 5672UP-16G، سوئیچ‌های 1-Rack-Unit (1RU) هستند که اتصال با تراکم بالا (High-density) را با پورت‌های یکپارچه (Unified ports) ارائه می‌دهند و امکان پیکربندی‌های منعطف Fibre Channel و اترنت را فراهم می‌کنند. سوئیچ Cisco Nexus 56128P یک سوئیچ 2RU است که پهنای باند (Bandwidth) و مقیاس‌پذیری (Scalability) حتی بیشتری را فراهم کرده و دارای دو اسلات برای ماژول‌های توسعه عمومی (Generic Expansion Modules یا GEM) جهت افزایش بیشتر تراکم پورت است. تمامی مدل‌ها از منابع تغذیه و ماژول‌های فن با قابلیت تعویض در حین کار (Hot-swappable) پشتیبانی می‌کنند و گزینه‌های جریان هوای آن‌ها به‌گونه‌ای طراحی شده است که با چیدمان‌های استاندارد راهروی گرم و راهروی سرد در مراکز داده (Data center) هماهنگ باشد.

ویژگی‌ها و مزایا

بهینه‌سازی مجازی‌سازی (Virtualization) و ابر: فراهم‌کننده مقیاس‌پذیری (Scalability) و عملکرد لازم برای مدیریت استقرار ماشین‌های مجازی با تراکم بالا و تأمین منابع سرور به صورت درخواستی.
تراکم بالا و تاب‌آوری (Resilience): دارای طراحی سرور-مانند با پورت‌های رو به عقب و قطعات سرویس‌دهی در دسترس از جلو، که مدیریت کابل‌کشی و نگهداری را ساده می‌کند.
بهینه‌سازی مصرف انرژی: طراحی شده برای کاهش ردپای کربن با استفاده از منابع تغذیه‌ای که حتی در شرایط بار کم، 90 درصد بازدهی دارند.
تأخیر (Latency) پایین: بهره‌گیری از سوئیچینگ Cut-through برای دستیابی به تأخیر پورت-به-پورت تقریباً 1 میکروثانیه برای هر اندازه بسته (Packet).
مانیتورینگ پیشرفته: شامل قابلیت‌های هوشمند SPAN و ERSPAN برای تحلیل ترافیک و عیب‌یابی قدرتمند و بدون وقفه.
مدیریت منعطف بافر (Buffer): امکان تنظیم پویا (Dynamic) بافرهای بسته اشتراکی و اختصاصی برای کاهش تراکم شبکه.
بهبودهای مالتی‌کست (Multicast): پشتیبانی از نرخ خط (Line-rate) در لایه 2 و 3 برای توان عملیاتی مالتی‌کست با تکثیر بهینه و هشینگ مبتنی بر جریان.
پشتیبانی از Unified Fabric: امکان همگرایی مرکز داده به صورت سرتاسری با پشتیبانی از FCoE چند-هاپ (Multihop)، که اجازه می‌دهد ترافیک ذخیره‌سازی و داده بر روی یک زیرساخت واحد و بدون اتلاف (Lossless) اجرا شود.
قابلیت برنامه‌ریزی (Programmability): بهره‌گیری از سیستم‌عامل NX-OS برای ارائه مجموعه‌ای جامع از APIها، MIBها و ابزارهای CLI جهت ساده‌سازی مدیریت و اتوماسیون.
یکپارچگی با Fabric Extender: سازگار با Cisco Nexus 2000 Series Fabric Extenders برای پشتیبانی از طراحی‌های لایه دسترسی فشرده (Collapsed) در مقیاس بزرگ.

۱۳۹۹/۰۲/۰۲ :بروزرسانی شده در تاریخ

نمای کلی محصول

در مراکز داده امروزی، استقرار مجازی‌سازی (Virtualization) به امری متداول تبدیل شده است و این روند با در دسترس قرار گرفتن سرورهای 10 Gigabit Ethernet با قیمت‌های جذاب، به‌سرعت در حال افزایش است. ترکیب افزایش به‌کارگیری این سرورها و برنامه‌های کاربردی با نیازهای پهنای باند (Bandwidth) بالاتر، تقاضا برای سوئیچینگ (Switching) متراکم 10 و 40 Gigabit Ethernet را افزایش می‌دهد. علاوه بر این، معماری‌های مراکز داده با ایجاد تقاضاهای جدید توسط محیط‌های نرم‌افزاری برای زیرساخت‌های فناوری اطلاعات (IT)، در حال تغییر هستند. بارهای کاری برنامه‌ها در ترکیبی از زیرساخت‌های سرور و ذخیره‌سازی مجازی‌سازی شده و غیرمجازی‌سازی شده مستقر می‌شوند که نیازمند یک زیرساخت شبکه است که اتصال (Connectivity)، امنیت (Security) و دید (Visibility) یکپارچه‌ای را در طیف وسیعی از محیط‌های محاسباتی bare-metal، مجازی‌سازی شده و ابری (Cloud Computing) فراهم کند.

پلتفرم Cisco Nexus5600، نسل سوم از سوئیچ‌های سری Cisco Nexus 5000 است که پیشروترین سوئیچ‌های دسترسی سرور (Server Access Switches) در مراکز داده (Data Center) در صنعت محسوب می‌شوند.
سوئیچ‌های پلتفرم Cisco Nexus 5600 را می‌توان به دو دستهسوئیچ‌های 10-Gbps و 40-Gbps تقسیم‌بندی کرد. این برگه مشخصات فنی تنها بر روی سوئیچ‌های 10-Gbps تمرکز دارد. سوئیچ‌های 10-Gbps پلتفرم Cisco Nexus 5600، جایگزین سوئیچ‌های پرکاربرد پلتفرم Cisco Nexus 5500 در صنعت هستند. این سوئیچ‌ها تمامی ویژگی‌های موجود در پلتفرم Cisco Nexus 5500 از جمله همگرایی LAN و SAN (پورت‌های یکپارچه و Fibre Channel over Ethernet [FCoE])، توسعه‌دهنده‌های فابریک (Fabric Extenders) و Cisco

پلتفرم سوئیچ‌های 10-Gbps مدل Cisco Nexus 5600 شامل سوئیچ‌های 1-Rack-Unit (1RU) و 2RU است که برای پاسخگویی به چالش‌های مراکز داده امروزی با طراحی منعطف، چابک و کم‌مصرف ساخته شده‌اند. این سوئیچ‌های 10-Gbps جزء مهمی از معماری Cisco Unified Data Center بوده و مکمل سوئیچ‌های موجود Cisco Nexus هستند. این سوئیچ‌های کم‌مصرف، قابلیت‌های 10 و 40 گیگابیت اترنت و FCoE را ارائه می‌دهند و ویژگی‌های لایه 2 و 3 یکپارچه را با سرعت سیم (Wire Speed) و تأخیر (Latency) پایین در حدود 1 میکروثانیه برای هر اندازه بسته (Packet) فراهم می‌کنند. با امکان انتخاب گزینه‌های جریان هوای ورودی از سمت پورت و ورودی از سمت فن برای هماهنگی با چیدمان راهروهای سرد و گرم در مرکز داده، این سوئیچ‌های 10-Gbps برای طیف گسترده‌ای از مراکز داده سنتی و استقرار در ابرهای مجازی‌سازی شده (Virtualized Cloud) در مقیاس بزرگ طراحی شده‌اند.

سوئیچ‌های 10-Gbps به همراه سیستم‌عامل Cisco NX-OS، ویژگی‌ها و قابلیت‌هایی را در اختیار مشتریان قرار می‌دهند که به‌طور گسترده در مراکز داده (Data Centers) سراسر جهان به کار گرفته شده‌اند. سیستم‌عامل NX-OS یک سیستم‌عامل اختصاصی برای مراکز داده است که با هدف کارایی (Performance)، تاب‌آوری (Resiliency)، مقیاس‌پذیری (Scalability)، مدیریت‌پذیری (Manageability) و برنامه‌پذیری (Programmability) طراحی شده است. این سیستم‌عامل نیازهای شبکه‌های اترنت (Ethernet) و ذخیره‌سازی (Storage Networking) را برآورده کرده و مجموعه‌ای قدرتمند و جامع از ویژگی‌ها را ارائه می‌دهد که می‌تواند پاسخگوی نیازهای پیچیده مجازی‌سازی (Virtualization) و اتوماسیون (Automation) در مراکز داده کنونی و آینده باشد.

سوئیچ‌های 10-Gbps پلتفرم Cisco Nexus 5600 برای استقرار در بالای رک (Top-of-Rack یا ToR) و وسط ردیف (Middle-of-Row یا MoR) در مراکز داده‌ای طراحی شده‌اند که از برنامه‌های سازمانی، میزبانی ارائه‌دهندگان خدمات (Service Provider) و محیط‌های رایانش ابری (Cloud Computing) پشتیبانی می‌کنند.

مدل‌ها و پیکربندی‌ها (Configurations)

سوئیچ‌های 10-Gbps پلتفرم Cisco 5600 در این پیکربندی‌ها عرضه می‌شوند.

سوئیچ Cisco Nexus 5672UP

● سوئیچ Cisco Nexus 5672UP (شکل 1) یک سوئیچ 10 و 40 گیگابیت اترنت (40-Gbps در پورت‌های آپلینک و شبکه) است که عملکردی با سرعت سیم (Wire-speed) را برای حداکثر هفتاد و دو پورت 10 گیگابیت اترنت (با استفاده از کابل‌های بریک‌اوت QSFP) ارائه می‌دهد.

شکل 1. سوئیچ Cisco Nexus 5672UP (نمای سمت پورت)

$Y:\Production\Cisco Projects\C78 Data Sheet\C78-730760-09\v1a 150116 0632 vinica\C78-730760-09_Cisco Nexus 5600 Platform 10-Gbps Switches\Links\C78-730760-09_Figures_01.jpg$

سوئیچ Cisco Nexus 5672UP با قطعاتی که در شکل 2 نمایش داده شده است، ساخته شده است. سوئیچ Cisco Nexus 5672UP دارای دو منبع تغذیه (Power Supply) با قابلیت افزونگی (Redundancy) 1+1 و تعویض در حین کار (Hot-swappable) و سه فن مستقل با قابلیت تعویض در حین کار (Hot-swappable) و پشتیبانی از افزونگی (Redundancy) 2+1 است.

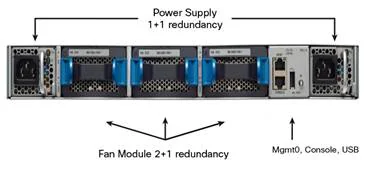

شکل 2. سوئیچ Cisco Nexus 5672UP (نمای سمت فن)

$Y:\Production\Cisco Projects\C78 Data Sheet\C78-730760-09\v1a 150116 0632 vinica\C78-730760-09_Cisco Nexus 5600 Platform 10-Gbps Switches\Links\C78-730760-09_Figures_02.jpg$

سوئیچ Cisco Nexus 5672UP برای نصب منعطف، از گزینه‌های جریان هوای ورودی از سمت پورت (دستگیره قرمز) و ورودی از سمت فن (دستگیره آبی) پشتیبانی می‌کند.

سوئیچ Cisco Nexus 5672UP-16G

● سوئیچ Cisco Nexus 5672UP-16G (شکل 3) یک سوئیچ 10 و 40 گیگابیت اترنت (40-Gbps در پورت‌های آپلینک و شبکه) است که عملکردی با سرعت سیم (Wire-speed) را برای حداکثر هفتاد و دو پورت 10 گیگابیت اترنت (با استفاده از کابل‌های بریک‌اوت QSFP) ارائه می‌دهد.

سوئیچ Cisco Nexus 5672UP-16G دارای 48 پورت 10 گیگابیت اترنت است که 24 پورت اول آن قابلیت پشتیبانی از اترنت 1/10G را دارند و 24 پورت آخر (که برای شناسایی آسان‌تر روی بدنه با رنگ نارنجی مشخص شده‌اند) پورت‌های یکپارچه (Unified Ports) هستند که از Fibre Channel با سرعت‌های 16، 8، 4 و 2 گیگابیت بر ثانیه پشتیبانی می‌کنند. تمامی 48 پورت ثابت این دستگاه از اترنت کلاسیک و FCoE پشتیبانی می‌کنند.

24 پورت یکپارچه (Unified Ports) گزینه‌های اتصال 16، 8، 4 و 2 گیگابیت بر ثانیه Fibre Channel و همچنین 10 گیگابیت اترنت (Ethernet) و FCoE را فراهم می‌کنند. سوئیچ Cisco Nexus 5672UP-16G همچنین 6 پورت 40 گیگابیت بر ثانیه با استفاده از فرستنده-گیرنده‌های (Transceivers) QSFP برای پشتیبانی از اترنت و FCoE ارائه می‌دهد. سوئیچ Cisco Nexus 5672UP-16G دارای سه ماژول فن و دو منبع تغذیه است و از VXLAN در حالت‌های پل‌زنی (Bridging) و مسیریابی (Routing) بر روی تمامی پورت‌ها با نرخ خط (Line Rate) پشتیبانی می‌کند که امکان انتقال ماشین‌های مجازی بین سرورها در شبکه‌های لایه 3 (Layer 3) را فراهم می‌سازد. این سوئیچ همچنین تا 128 اعتبار بافر-به-بافر (Buffer-to-Buffer Credits) در هر پورت ارائه می‌دهد که به گسترش شبکه ذخیره‌سازی (SAN) تا 16 کیلومتر با سرعت 16 گیگابیت بر ثانیه Fibre Channel، با فرض اندازه کامل فریم Fibre Channel برابر با 2122 بایت، کمک می‌کند.

شکل 3. سوئیچ Cisco Nexus 5672UP-16G (نمای سمت پورت)

$Y:\Production\Cisco Projects\C78 Data Sheet\C78-730760-09\v1a 150116 0632 vinica\C78-730760-09_Cisco Nexus 5600 Platform 10-Gbps Switches\Links\C78-730760-09_Figures_03.jpg$

پلتفرم Cisco Nexus 5672UP-16G با قطعاتی که در شکل 4 نمایش داده شده است، ساخته شده است. سوئیچ Cisco Nexus 5672UP-16G دارای دو منبع تغذیه (Power Supply) با قابلیت تعویض در حین کار (Hot-swappable) و افزونگی (Redundancy) 1+1، و سه فن مستقل با قابلیت تعویض در حین کار (Hot-swappable) با پشتیبانی از افزونگی (Redundancy) 2+1 می‌باشد.

Figure 4. Cisco Nexus 5672UP-16G Switch (Fan-Side View)

$Y:\Production\Cisco Projects\C78 Data Sheet\C78-730760-09\v1a 150116 0632 vinica\C78-730760-09_Cisco Nexus 5600 Platform 10-Gbps Switches\Links\C78-730760-09_Figures_04.jpg$

سوئیچ Cisco Nexus 5672UP-16G برای نصب منعطف، از گزینه‌های جریان هوای ورودی از سمت پورت (دستگیره قرمز) و ورودی از سمت فن (دستگیره آبی) پشتیبانی می‌کند.

سوئیچ Cisco Nexus 56128P

سوئیچ Cisco Nexus 56128P (شکل 5) یک سوئیچ 2RU است که از پهنای باند (Bandwidth) 2.56 ترابیت بر ثانیه در 48 پورت ثابت 1 و 10 گیگابیت اترنت SFP+ و چهار پورت 40-Gbps QSFP+ پشتیبانی می‌کند. 48 پورت موجود در شاسی پایه از 10 گیگابیت اترنت و FCoE پشتیبانی می‌کنند. 4 پورت QSFP نیز از 40 گیگابیت اترنت و FCoE پشتیبانی می‌نمایند.

شکل 5. سوئیچ Cisco Nexus 56128P (نمای سمت پورت)

$Y:\Production\Cisco Projects\C78 Data Sheet\C78-730760-09\v1a 150116 0632 vinica\C78-730760-09_Cisco Nexus 5600 Platform 10-Gbps Switches\Links\C78-730760-09_Figures_05.jpg$

سوئیچ Cisco Nexus 56128P همچنین دو اسلات برای ماژول توسعه عمومی (GEM) ارائه می‌دهد. ماژول GEM (شکل 6) برای Cisco Nexus 56128P، تعداد 24 پورت SFP+ برای 10 گیگابیت اترنت و FCoE یا کانال فیبر (Fibre Channel) با سرعت‌های 2، 4 و 8 گیگابیت بر ثانیه، و 2 پورت QSFP+ برای 40 گیگابیت اترنت و FCoE فراهم می‌کند. این ماژول توسعه از 40 گیگابیت اترنت بومی (Native) روی پورت‌های QSFP+ پشتیبانی می‌کند. ماژول GEM تنها روی شاسی Cisco Nexus 56128P پشتیبانی می‌شود و می‌تواند در هر یک از دو اسلات توسعه قرار گیرد.

شکل 6. ماژول توسعه عمومی Cisco Nexus 56128P

$Y:\Production\Cisco Projects\C78 Data Sheet\C78-730760-09\v1a 150116 0632 vinica\C78-730760-09_Cisco Nexus 5600 Platform 10-Gbps Switches\Links\C78-730760-09_Figures_06.jpg$

سوئیچ Cisco Nexus 56128P با قطعاتی که در شکل 7 نمایش داده شده است، ساخته شده است. دستگاه Cisco Nexus 56128P دارای چهار منبع تغذیه (Power Supply) با قابلیت تعویض در حین کار (Hot-swappable) و افزونگی 2+2، و همچنین چهار فن مستقل با قابلیت تعویض در حین کار و افزونگی 3+1 است. سوئیچ Cisco Nexus 56128P از هر دو گزینه جریان هوای ورودی از سمت پورت (دستگیره قرمز) و ورودی از سمت فن (دستگیره آبی) پشتیبانی می‌کند.

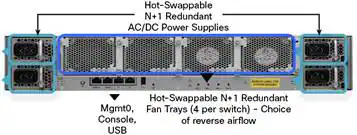

شکل 7. سوئیچ Cisco Nexus 56128P (نمای سمت فن)

$Y:\Production\Cisco Projects\C78 Data Sheet\C78-730760-09\v1a 150116 0632 vinica\C78-730760-09_Cisco Nexus 5600 Platform 10-Gbps Switches\Links\C78-730760-09_Figures_07.jpg$

سوئیچ Cisco Nexus 56128P از حالت‌های پل‌زنی (Bridging) و مسیریابی (Routing) پروتکل VXLAN در تمامی پورت‌ها با نرخ خط (Line Rate) پشتیبانی می‌کند که امکان انتقال ماشین‌های مجازی بین سرورها در شبکه‌های لایه 3 (Layer 3) را فراهم می‌سازد.

با استفاده از پلتفرم 10-Gbps مدل Cisco Nexus 5600، سازمان‌ها می‌توانند به سرعت و به آسانی مراکز داده (Data Centers) فعلی خود را از طریق فناوری پیشرفته اپتیک دوطرفه (BiDi) سیسکو ارتقا دهند؛ این فناوری امکان استفاده از فیبرهای 10 گیگابیت اترنت موجود (یک جفت رشته فیبر چندحالته) را برای انتقال 40 گیگابیت اترنت به لایه تجمیع (Aggregation Layer) یا به لایه اسپاین (Spine) (در پیکربندی Leaf-and-Spine) بدون نیاز به هیچ‌گونه تغییری در زیرساخت کابل‌کشی فعلی فراهم می‌کند. علاوه بر این، این پلتفرم می‌تواند در پیکربندی‌های MoR یا EoR مستقر شود تا نیازهای اتصال 10 و 40 گیگابیت اترنت برای چندین رک (Rack) یا پاد (Pod) را برآورده سازد.

هنگامی که سوئیچ‌های 10-Gbps پلتفرم Cisco Nexus 5600 به همراه توسعه‌دهنده‌های فابریک (Fabric Extenders) سری Cisco Nexus 2000 استفاده می‌شوند، می‌توانند از سرورهای بیشتری در طراحی لایه دسترسی (Access-layer) و تجمیع (Aggregation-layer) فشرده پشتیبانی کنند و اتصالات 1 و 10 گیگابیت اترنت (Gigabit Ethernet) را در چندین رک (Rack) فراهم نمایند.

ویژگی‌ها و مزایا

برخی از ویژگی‌های اصلی سوئیچ‌های پلتفرم Cisco Nexus 5600 با سرعت 10-Gbps به شرح زیر است:

● بهینه‌سازی برای مجازی‌سازی (Virtualization) و استقرار در فضای ابری (Cloud):امروزه، سرورهای با کارایی بالا که در فضای ابری مستقر شده‌اند، می‌توانند از ماشین‌های مجازی (Virtual Machines) و بارهای کاری (Workloads) بسیار بیشتری نسبت به گذشته پشتیبانی کنند. نیاز به استقرار سرورهای جدید در لحظه (On-demand)، فشار مضاعفی را بر ساختار شبکه (Network Fabric) وارد می‌کند. سوئیچ‌های 10-Gbps با فراهم کردن مقیاس‌پذیری (Scalability) و کارایی (Performance)، این چالش را برطرف کرده و به بستری عالی برای پاسخگویی به نیازهای فعلی و آتی تبدیل شده‌اند.

● تراکم و تاب‌آوری (Resilience):این سوئیچ‌ها که برای دیتاسنترهای امروزی ساخته شده‌اند، دقیقاً مشابه سرورهایی که پشتیبانی می‌کنند طراحی شده‌اند. پورت‌ها و اتصالات برق در قسمت عقب و نزدیک به پورت‌های سرور قرار دارند که به کوتاه نگه داشتن طول کابل‌ها کمک کرده و مزایایی را که به‌طور سنتی فقط در سرورهای تیغه‌ای (Blade Servers) ارائه می‌شد، برای سرورهای رک‌مونت فراهم می‌کنند. ماژول‌های برق و فن با قابلیت تعویض در حین کار (Hot-swappable) از طریق پنل جلویی قابل دسترسی هستند، جایی که چراغ‌های وضعیت، نمایی کلی از عملکرد سوئیچ را در یک نگاه ارائه می‌دهند. سیستم خنک‌کننده از جلو به عقب یا عقب به جلو با طراحی سرورها سازگار است و از طراحی‌های کارآمد راهروهای سرد و گرم در دیتاسنتر پشتیبانی می‌کند. قابلیت سرویس‌دهی (Serviceability) با دسترسی به تمامی واحدهای قابل تعویض توسط مشتری از طریق پنل جلویی، بهبود یافته است.

● بهره‌وری انرژی (Energy efficiency):سوئیچ‌های 10-Gbps به مراکز داده کمک می‌کنند تا ضمن کاهش ردپای کربنی، در محدوده پارامترهای فضا، توان و سرمایش خود فعالیت کنند. منابع تغذیه این سوئیچ همچنین قادرند در شرایط بار کاری با حداقل 25 درصد استفاده، بهره‌وری 90 درصدی را حفظ کنند. این قابلیت به سوئیچ اجازه می‌دهد تا ضمن استفاده بهینه از توان، ابعاد مناسبی برای پشتیبانی از شرایط بار کامل سیستم داشته باشد.

● تأخیر (Latency) پایین:سوئیچینگ Cut-through به این سوئیچ‌ها امکان می‌دهد تا با فعال بودن ویژگی‌ها، تأخیر (Latency) پورت به پورت تقریباً 1 میکروثانیه را برای هر اندازه بسته‌ای پشتیبانی کنند.

● قابلیت هوشمند Cisco Switched Port Analyzer (SPAN) و Encapsulated SPAN (ERSPAN):از SPAN و ERSPAN می‌توان برای عیب‌یابی (Troubleshooting) و نظارت دقیق بر ترافیک استفاده کرد. قابلیت‌های SPAN و ERSPAN بدون ایجاد اختلال (Nondisruptive) عمل می‌کنند و تنها از ظرفیت پهنای باند (Bandwidth) اضافی برای ترافیک SPAN و ERSPAN استفاده می‌شود. بهبودهای صورت گرفته شامل تخصیص کارآمدتر پهنای باند به ترافیک SPAN و ERSPAN است، به‌طوری‌که هر میزان از پهنای باند فابریک (Fabric Bandwidth) که برای ترافیک داده استفاده نمی‌شود، می‌تواند به ترافیک SPAN یا ERSPAN اختصاص یابد. این سوئیچ (Switch) می‌تواند تا 31 نشست (Session) SPAN و ERSPAN را با نرخ خط (Line-rate) پشتیبانی کند.

● مدیریت منعطف بافر (Buffer Management):این سوئیچ‌های 10-Gbps از یک بافر بسته 25-MB پشتیبانی می‌کنند که بین هر 3 پورت 40 گیگابیت اترنت یا هر 12 پورت 10 گیگابیت اترنت به اشتراک گذاشته می‌شود. قابلیت مدیریت منعطف بافر امکان تنظیم پویا (Dynamic Tuning) اندازه بافرهای اشتراکی و اختصاصی را در صورت بروز تراکم (Congestion) فراهم می‌کند.

● بهبودهای مالتی‌کست (Multicast):این سوئیچ‌ها از توان عملیاتی (Throughput) مالتی‌کست لایه 2 و 3 با نرخ خط (Line-rate) برای تمامی اندازه‌های فریم پشتیبانی می‌کنند. آن‌ها تکثیر مالتی‌کست بهینه را از طریق فابریک و در نقطه خروجی (Egress point) ارائه می‌دهند. پشتیبانی برای 32,000 مسیر مالتی‌کست و جداول استراق‌سمع (Snooping) پروتکل مدیریت گروه اینترنت (IGMP) در سخت‌افزار فراهم شده است. بهبودهای مالتی‌کست شامل هشینگ مبتنی بر جریان (Flow-based hashing) برای ترافیک مالتی‌کست روی پورت‌چنل (Port channel) و پشتیبانی ارتقایافته از پروتکل مالتی‌کست مستقل از پروتکل دوطرفه (Bidir-PIM) است. این سوئیچ همچنین از فورواردینگ مبتنی بر IP برای IGMP snooping پشتیبانی می‌کند.

● لینک بین سوئیچی (ISL):سوئیچ Cisco Nexus 5672UP-16G از لینک‌های ISL با سرعت 16-Gbps Fibre Channel در محیط‌های صرفاً Fibre Channel و یا در صورت استفاده از FCoE، از لینک‌های ISL با سرعت 40-Gbps پشتیبانی می‌کند. با وجود شش لینک 40-Gbps در دسترس، این ISLها از پهنای باند (Bandwidth) معادل 240 Gbps پشتیبانی می‌کنند. بهبود اعتبار بافر به بافر (buffer-to-buffer credits) تا سقف 128 عدد در این سوئیچ جدید، اکنون امکان پشتیبانی از لینک‌های 16-Gbps Fibre Channel ISL را در فواصل تا 16 کیلومتر فراهم کرده است.

برای مشاهده لیست کامل جدیدترین ویژگی‌های نرم‌افزاری پشتیبانی‌شده در Cisco Nexus 560010-Gbpsپلتفرم، به بولتن محصول در آدرس زیر مراجعه کنید https://www.cisco.com/c/en/us/products/collateral/switches/nexus-5000-series-switches/bulletin-c25-735319.html.

کاربردها

پلتفرم 10-Gbps مدل Cisco Nexus 5600 از سناریوهای کاربردی متعددی پشتیبانی می‌کند که آن را به گزینه‌ای منعطف برای دیتاسنتر (Data Center) تبدیل کرده است.

معماری توسعه‌دهنده فابریک (Fabric Extender) سیسکو: تجمیع‌کننده (Aggregator) توسعه‌دهنده فابریک با تراکم بالا

فناوری Cisco Fabric Extender (FEX Technology) به شما امکان می‌دهد یک فابریک (Fabric) واحد و ماژولار ایجاد کنید که از سوئیچ‌های Cisco Nexus تا سرورهای Cisco Unified Computing System (Cisco UCS)، آداپتورها (Cisco Adapter FEX) و ماشین‌های مجازی (Cisco Data Center Virtual Machine FEX [VM-FEX]) گسترش می‌یابد.فناوری FEX بر اساس استاندارد نوظهور IEEE 802.1BR بنا شده است. طراحی شبکه با استفاده از فناوری FEX، انعطاف‌پذیری، کاهش زیرساخت کابل‌کشی و مدیریت متمرکز را فراهم کرده و به مشتریان در مقیاس‌پذیری (Scalability) شبکه‌هایشان کمک می‌کند.هنگامی که سوئیچ‌های 10-Gbps بخشی از یک فابریک شامل فابریک اکستندرهای پلتفرم Cisco Nexus 2200 و 2300 هستند، می‌توانید از این فابریک اکستندرها در حالت اتصال تکی یا دوگانه استفاده کنید و با بهره‌گیری از فناوری پیشرفته virtual port-channel (vPC+)، آن‌ها را به دو سوئیچ 10-Gbps بالادستی متصل نمایید.

در ادامه برخی از گزینه‌های رایج پیاده‌سازی (Deployment) با استفاده از سری Cisco Nexus 2000 (شامل پلتفرم‌های 2200 و 2300) و پلتفرم 10-Gbps مدل 5600 آورده شده است:

● سرورهای رک‌مونت (Rack servers) با کارت‌های شبکه (NICs) 100 مگابیت اترنت، 1 گیگابیت اترنت یا 10 گیگابیت اترنت؛ فابریک اکستندر (Fabric Extender) می‌تواند به صورت فیزیکی در بالای رک قرار گیرد و سوئیچ 10-Gbps می‌تواند در وسط یا انتهای ردیف مستقر شود، یا هر دو دستگاه فابریک اکستندر و سوئیچ 10-Gbps می‌توانند در وسط یا انتهای ردیف قرار بگیرند.

● سرورهای رک‌مونت (Rack servers) با کارت‌های شبکه (NIC) 10 مگابیت اترنت در حالت تمام‌دوطرفه (Full duplex) که با استفاده از Cisco Nexus 2248TP-E Fabric Extender در کنار پلتفرم Cisco Nexus 5600 متصل شده‌اند

● محیط‌های ترکیبی 1 و 10 گیگابیت اترنت که در آن سرورهای رک (Rack Servers) با هر یک از این سرعت‌ها در یک رک یا در رک‌های مجاور در حال فعالیت هستند

● استقرار 10 Gigabit Ethernet و FCoE با استفاده از سرورهای دارای کارت شبکه همگرا (CNA) برای محیط‌های شبکه یکپارچه (Unified Fabric)

● اتصال سرور 10GBASE-T با قابلیت مهاجرت آسان از 1 به 10GBASE-T و استفاده مجدد و مؤثر از کابل‌کشی ساختاریافته

● سرورهای تیغه‌ای (Blade Servers) با اترنت 1 و 10 گیگابیت به همراه تیغه‌های عبوری (Pass-through blades)

● محیط‌های رایانشی با تأخیر (Latency) پایین و کارایی بالا

● دسترسی مجازی‌سازی شده (Virtualized access)

علاوه بر این گزینه‌ها، سوئیچ‌های 10-Gbps ارزش منحصربه‌فردی را به عنوان یک پلتفرم تجمیع (Aggregation) برای توسعه‌دهنده فابریک (Fabric Extender) با تراکم بالا ارائه می‌دهند. برای مثال، این سوئیچ‌ها می‌توانند در کنار Cisco Nexus 2348UPQ, 2348TQ, 2332TQ, 2248PQ, 2232PP, 2248TP-E, 2232TM-E, 2232TM, 2248TP و 2224TP Fabric Extenders به عنوان یک سیستم سوئیچینگ با تراکم بالا استفاده شوند که اتصالات 10 گیگابیت اترنت را در یک صفحه مدیریتی واحد تجمیع می‌کند. علاوه بر این، انواع گزینه‌های توسعه‌دهنده فابریک تیغه‌ای (Blade Fabric Extender) را می‌توان با استفاده از 10 گیگابیت اترنت در سوئیچ‌های پلتفرم Cisco Nexus 5600 10-Gbps تجمیع کرد که یک نقطه مدیریتی واحد برای استقرار سرورهای تیغه‌ای (Blade Server) فراهم می‌آورد.

جدول 1، توسعه‌دهنده‌های فابریک (Fabric Extenders) پشتیبانی‌شده توسط سوئیچ‌های پلتفرم 10-Gbps مدل Cisco Nexus 5600 را فهرست می‌کند. برای کسب اطلاعات بیشتر درباره محصولات و حداقل نسخه‌های نرم‌افزاری پشتیبانی‌شده، به دیتاشیت‌ها و یادداشت‌های انتشار (Release Notes) پلتفرم‌های Cisco Nexus 2200 و 2300 مراجعه کنید.

جدول 1. توسعه‌دهنده‌های فابریک (Fabric Extenders) پشتیبانی‌شده

توسعه‌دهنده فابریک (Fabric Extender)	توضیحات
Cisco Nexus 2332TQ	32 رابط میزبان (Host Interface) از نوع 1/10GBASE-T (SFP+) و تا 4 رابط فابریک 10/40 گیگابیت اترنت QSFP+؛ پشتیبانی از FCoE تا 30 متر با کابل‌های رده 6a یا 7
Cisco Nexus 2348TQ	48 رابط میزبان (Host Interface) از نوع 1/10GBASE-T (SFP+) و تا 6 رابط فابریک 10/40 گیگابیت اترنت QSFP+؛ پشتیبانی از FCoE تا 30 متر با کابل‌های رده 6a یا 7
Cisco Nexus 2348UPQ	48 رابط میزبان (Host Interface) از نوع 1 و 10 گیگابیت اترنت و پورت‌های یکپارچه (SFP+) و تا 6 رابط فابریک 10/40 گیگابیت اترنت QSFP+
Cisco Nexus 2224TP	24 رابط میزبان (Host Interface) از نوع 100/1000BASE-T و 2 رابط فابریک 10 گیگابیت اترنت (SFP+)
Cisco Nexus 2248TP	48 رابط میزبان (Host Interface) از نوع 100/1000BASE-T و 4 رابط فابریک 10 گیگابیت اترنت (SFP+)
Cisco Nexus 2248TP-E	48 رابط میزبان (Host Interface) از نوع 100/1000BASE-T و 4 رابط فابریک 10 گیگابیت اترنت (SFP+؛ دارای 32 مگابایت بافر اشتراکی)
Cisco Nexus 2232PP	32 رابط میزبان (Host Interface) از نوع 1/10 گیگابیت اترنت و FCoE (SFP+) و 8 رابط فابریک 10 گیگابیت اترنت و FCoE (SFP+)
Cisco Nexus 2248PQ	48 رابط میزبان (Host Interface) از نوع 1/10 گیگابیت اترنت SFP+ و 4 رابط شبکه 40 گیگابیت اترنت (16 رابط 10 گیگابیت اترنت SFP+)
Cisco Nexus 2232TM	32 رابط میزبان (Host Interface) از نوع 1/10GBASE-T و 8 ماژول آپلینک 10 گیگابیت اترنت (SFP+)
Cisco Nexus 2232TM-E	32 رابط میزبان (Host Interface) از نوع 1/10GBASE-T و 8 ماژول آپلینک 10 گیگابیت اترنت (SFP+؛ با مصرف انرژی کمتر و نرخ خطای بیت [BER] بهبود یافته)
Cisco Nexus B22HP	16 رابط میزبان (Host Interface) داخلی از نوع 1/10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (SFP+؛ رابط‌های شبکه)
Cisco Nexus B22F	16 رابط میزبان (Host Interface) داخلی از نوع 10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (SFP+؛ رابط‌های شبکه)
Cisco Nexus B22DELL	16 رابط میزبان (Host Interface) داخلی از نوع 10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (SFP+؛ رابط‌های شبکه)
Cisco Nexus B22IBM	14 رابط میزبان (Host Interface) داخلی از نوع 1/10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (SFP+؛ رابط‌های شبکه)

فابریک (Fabric) در مقیاس بزرگ (لایه 2 و 3): معماری Leaf و Spine

طراحی‌های مراکز داده (Data Center) در حال تحول هستند و مشتریان به دنبال ایجاد ساختارهای (Fabrics) مقیاس‌پذیر و بدون مسدودسازی (Nonblocking) برای پشتیبانی از برنامه‌های کاربردی مختلف هستند که الگوهای ترافیکی سنگین شرق-غرب (East-West) و شمال-جنوب (North-South) را ایجاد می‌کنند. سوئیچ‌های 10-Gbps پلتفرم Cisco Nexus 5600 برای گره‌های برگ (Leaf) و ستون فقرات (Spine) در طراحی‌های ساختار لایه 2 یا 3 بسیار مناسب هستند. طراحی‌های Leaf-and-Spine با استفاده از سوئیچ‌های با تراکم بالا و تأخیر (Latency) پایین، منجر به معماری شبکه تخت‌تر (Flatter) می‌شوند که امکان اتصالاتی با مقیاس صدها تا بیش از 10,000 سرور را با پهنای باند (Bandwidth) دوطرفه بالا فراهم کرده و به تضمین ساختاری با تأخیر (Latency) پایین و تعداد پرش (Hop count) کم کمک می‌کنند. سوئیچ‌های Spine یک ساختار بدون مسدودسازی (Nonblocking) با تأخیر (Latency) پایین ایجاد می‌کنند که بسته‌ها را بین سوئیچ‌های Leaf هدایت می‌کند. سوئیچ‌های Leaf اتصال به سرورها را فراهم می‌کنند. استفاده از معماری با مش‌بندی بالا (Highly meshed) به تضمین بالاترین سطح ممکن از در دسترس بودن شبکه (Availability) با کمترین تأثیر بر ترافیک مشتری در صورت بروز خرابی کمک می‌کند. سوئیچ‌های 10-Gbps می‌توانند به عنوان سوئیچ‌های Spine یا Leaf در لایه 2 یا 3 مستقر شوند که درجه بالایی از انعطاف‌پذیری در طراحی را فراهم می‌آورند.

FCoE چند-پرشی (Multihop FCoE)

Cisco Unified Fabric با ترکیب شبکه‌های مرکز داده (Data Center) و ذخیره‌سازی، یک شبکه واحد با کارایی بالا، در دسترس‌پذیری بالا و مقیاس‌پذیر (Scalable) ارائه می‌دهد. با استفاده از سوئیچ‌های پلتفرم Cisco Nexus 5600 10-Gbps، شرکت Cisco می‌تواند با ارائه قابلیت FCoE چند-گامی (Multihop) در مرکز داده، همگرایی (Convergence) سرتاسری مرکز داده را از سرور تا ذخیره‌سازی پشتیبانی کند. قابلیت FCoE، عملکرد موجود FCoE را در پلتفرم Cisco Nexus 5600 10-Gbps تکمیل می‌کند. Cisco با این انتخاب گسترده از سوئیچ‌های مبتنی بر استاندارد FCoE، پشتیبانی از Fabric یکپارچه را برای هر دو لایه دسترسی (Access) و هسته (Core) شبکه فراهم کرده و از تمامی ترافیک‌های ذخیره‌سازی (FCoE، پروتکل iSCSI و NAS) بر روی یک زیرساخت ساده‌سازی‌شده مبتنی بر اترنت 10 و 40 گیگابیت بدون اتلاف (Lossless) پشتیبانی می‌کند.

محاسبات با کارایی بالا (High-Performance Computing)

سوئیچ‌های پلتفرم Cisco Nexus 5600 با سرعت 10-Gbps می‌توانند به عنوان سوئیچ‌های لایه دسترسی (Access-layer) با تراکم بالا و فرم‌فاکتور کوچک (SFF) جهت تجمیع تعداد زیادی از سرورهای 10 Gigabit Ethernet در محیط‌هایی که برای کاهش تأخیر (Latency) به تعداد کمی هاپ (Hop) از سرور تا شبکه بالادست نیاز دارند، به کار گرفته شوند. این سوئیچ‌ها دارای تراکم بالای پورت‌های 10 Gigabit Ethernet در هر واحد رک، تأخیر (Latency) حدود 1 میکروثانیه از پورت به پورت برای هر اندازه بسته (Packet)، ویژگی‌های یکپارچه لایه 2 و 3 با نرخ خط (Line-rate)، مقیاس‌پذیری (Scalability) و تحلیل داده‌های یکپارچه با قابلیت برنامه‌ریزی (Programmability) هستند. این تجهیزات نیازهای محیط‌های محاسبات با کارایی بالا (HPC) و معاملات فرکانس بالا (HFT) را برطرف می‌کنند؛ محیط‌هایی که راهکارهای InfiniBand در آن‌ها فاقد دید مدیریتی و کارایی بالا برای انتقال حجم انبوه داده‌ها در برنامه‌های کاربردی سنتی هستند.

قابلیت عملکرد در تمامی این ظرفیت‌ها به محافظت از سرمایه‌گذاری‌ها در مرکز داده (Data Center) کمک می‌کند، آن هم با یک مدل استقرار (Deployment Model) که در آن می‌توان ویژگی‌های اضافی را در صورت نیاز فعال کرد.

مروری بر نرم‌افزار Cisco NX-OS

سیستم‌عامل NX-OS یک سیستم‌عامل اختصاصی برای دیتاسنتر است که با هدف کارایی (Performance)، تاب‌آوری (Resiliency)، مقیاس‌پذیری (Scalability)، مدیریت‌پذیری (Manageability) و برنامه‌پذیری (Programmability) طراحی شده است. NX-OS نیازهای شبکه‌های اترنت و ذخیره‌سازی را برآورده کرده و مجموعه‌ای قدرتمند و جامع از ویژگی‌ها را ارائه می‌دهد که می‌تواند پاسخگوی نیازهای سخت‌گیرانه مجازی‌سازی و اتوماسیون در دیتاسنترهای امروزی و آینده باشد. راهکار پیشرفته Cisco fabric امکان یکپارچه‌سازی شفاف دستگاه‌های مجازی و فیزیکی را در یک شبکه واحد فراهم می‌کند. علاوه بر این، کاربران می‌توانند از مجموعه خدمات جامع NX-OS برای ایجاد نوآوری‌های منحصربه‌فرد جهت ارائه راهکارهای سفارشی استفاده کنند. با بهره‌گیری از MIBها، رابط XML بومی و رابط خط فرمان (CLI) مشابه Cisco IOS، سیستم‌عامل NX-OS مدیریت دستگاه‌هایی که بر روی آن‌ها اجرا می‌شود را به طرز چشمگیری ساده‌سازی می‌کند.نرم‌افزار NX-OS، مدیریت دستگاه‌هایی که از آن استفاده می‌کنند را به شکل چشمگیری ساده‌سازی (Simplified) می‌کند.

برای مشاهده لیست کامل تمامی ویژگی‌ها و مزایای NX-OS، به این بخش مراجعه کنید https://www.cisco.com/en/US/prod/collateral/iosswrel/ps9494/ps9372/data_sheet_c78-652063.html.

Cisco Prime Data Center Network Manager

Cisco Primeنرم‌افزار Data Center Network Manager (DCNM) قابلیت‌های مدیریت شبکه محلی (LAN) و شبکه ذخیره‌سازی (SAN) را برای خانواده‌های Cisco Nexus و Cisco MDS 9000 فراهم می‌کند. DCNM یک رابط کاربری گرافیکی (GUI) ارائه می‌دهد که در مقایسه با روش‌های سنتی خط فرمان (CLI)، هزینه‌های عملیاتی (OpEx) را کاهش داده و امکان کنترل عملیاتی، نظارت، تأمین منابع (Provisioning) و عیب‌یابی کارآمد را برای دستگاه‌های NX-OS شما فراهم می‌سازد. ویژگی‌های اصلی شامل موارد زیر است:

● نمایش یکپارچه ساختار (Fabric) و توپولوژی شبکه با ادغام VMware vSphere، اتصال از ماشین مجازی به میزبان VMware ESX و سپس به سوئیچ و آرایه ذخیره‌سازی (Storage Array) را نشان می‌دهد.

● تجمیع و فیلتر کردن رویدادها (Event aggregation and filtering) به شما کمک می‌کند تا به سرعت اطلاعات مورد نیاز خود را بیابید و مشکلات شبکه را شناسایی کنید.

● ویزاردهای استقرار (Deployment wizards) و قالب‌های قابل تغییر توسط کاربر، به شما در پیاده‌سازی بهترین شیوه‌ها (Best practices) کمک می‌کنند.

● کنترل دسترسی مبتنی بر نقش (RBAC) به ایمن‌سازی دستگاه‌ها و ارائه تفویض اختیار مناسب کمک می‌کند.

● داشبوردهای یکپارچه دامنه، پایش سلامت (Health Monitoring)، گزارش‌گیری، ردیابی تغییرات و حسابرسی کاربران، قابلیت‌های مدیریتی جامعی را فراهم می‌کنند.

● پایش روند (Trend monitoring) پورت‌ها و ترافیک به شما امکان می‌دهد تا منابع موجود خود را بهینه کرده و نیازهای جدید منابع را پیش‌بینی کنید.

مشخصات فنی

جدول 2 مشخصات فنی سوئیچ‌های پلتفرم Cisco Nexus 5600 با سرعت 10-Gbps را فهرست می‌کند. https://www.cisco.com/c/en/us/td/docs/switches/datacenter/nexus5600/sw/release/notes/7x/Nexus5600_Release_Notes_7x.html.

جدول 2. مشخصات محصول (Product Specifications)

عملکرد

● Cisco Nexus 5672UP-16G: فورواردینگ سخت‌افزاری لایه 2 و 3 با سرعت 1.44 ترابیت بر ثانیه؛ 1071 میلیون بسته در ثانیه (mpps؛ بسته‌های 64 بایتی)

● Cisco Nexus 5672UP: فورواردینگ سخت‌افزاری لایه 2 و 3 با سرعت 1.44 ترابیت بر ثانیه؛ 1071 میلیون بسته در ثانیه (بسته‌های 64 بایتی)

● Cisco Nexus 56128P: فورواردینگ سخت‌افزاری لایه 2 و 3 با سرعت 2.56 ترابیت بر ثانیه؛ 1904 میلیون بسته در ثانیه (بسته‌های 64 بایتی)

● پشتیبانی از حداکثر 256,000 ورودی ترکیبی از آدرس‌های MAC و ورودی‌های پروتکل تفکیک آدرس (ARP)

● تأخیر (Latency) پایین در حدود 1 میکروثانیه با استفاده از فورواردینگ cut-through برای تأخیر قابل پیش‌بینی و ثابت ترافیک، صرف‌نظر از اندازه بسته، الگوی ترافیک یا ویژگی‌های فعال‌شده روی اینترفیس‌های 10 و 40 گیگابیت اترنت

● بافر 25 مگابایتی به ازای هر 12 اینترفیس 10 گیگابیت اترنت SFP+

● توان عملیاتی (Throughput) ترافیک با نرخ خط (Line-rate) روی تمامی پورت‌ها در حالت لایه 2 و 3

اینترفیس‌ها

● Cisco Nexus 5672UP-16G: دارای 48 پورت ثابت 10 گیگابیت اترنت SFP+ که 24 پورت از 48 پورت آن یکپارچه (Unified) هستند، و 6 پورت ثابت 40 گیگابیت اترنت QSFP+ با پشتیبانی از 10 و 40 گیگابیت اترنت FCoE روی تمامی پورت‌های مربوطه و 2/4/8/16 گیگابیت بر ثانیه Fibre Channel روی تمامی پورت‌های یکپارچه. 24 پورت اول می‌توانند از اترنت 1 گیگابیت پشتیبانی کنند.

● Cisco Nexus 5672UP: دارای 48 پورت ثابت 1/10 گیگابیت اترنت SFP+ که 16 پورت از 48 پورت آن یکپارچه (Unified) هستند، و 6 پورت ثابت 40 گیگابیت اترنت QSFP+ با پشتیبانی از 10 و 40 گیگابیت اترنت FCoE روی تمامی پورت‌های مربوطه و 2/4/8 گیگابیت بر ثانیه Fibre Channel روی تمامی پورت‌های یکپارچه

● Cisco Nexus 56128P: دارای 48 پورت ثابت 1/10 گیگابیت اترنت SFP+ به همراه 4 پورت ثابت 40 گیگابیت اترنت QSFP+ و 2 اسلات توسعه

● ماژول توسعه: 24 پورت یکپارچه SFP+ به علاوه 2 پورت 40 گیگابیت اترنت QSFP+

● تبدیل پورت‌های 40 گیگابیت اترنت به اینترفیس‌های 10 گیگابیت اترنت از طریق کابل breakout مدل QSFP+

● توسعه فابریک (Fabric extension) از طریق پلتفرم‌های Cisco Nexus 2200 و 2300

ویژگی‌های لایه 2

● پورت‌های سوئیچ لایه 2 و ترانک‌های VLAN

● کپسوله‌سازی (Encapsulation) VLAN طبق استاندارد IEEE 802.1Q

● پشتیبانی از حداکثر 4000 VLAN

● پشتیبانی از حداکثر 4000 ورودی لیست کنترل دسترسی (ACL)

● پروتکل Rapid Per-VLAN Spanning Tree Plus (PVRST+) (سازگار با IEEE 802.1w)

● پروتکل Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 نمونه (Instance)

● ویژگی Spanning Tree PortFast

● ویژگی Spanning Tree root guard

● ویژگی Spanning Tree Bridge Assurance

● تکنولوژی Cisco EtherChannel (تا 16 پورت در هر EtherChannel)

● تکنولوژی Cisco vPC

● همگام‌سازی پیکربندی vPC

● قابلیت vPC shutdown

● پروتکل کنترل تجمیع لینک (LACP): IEEE 802.3ad

● هشینگ (Hashing) پیشرفته پورت-چنل بر اساس اطلاعات لایه 2، 3 و 4

● فریم‌های جامبو (Jumbo frames) روی تمامی پورت‌ها (تا 9216 بایت)

● فریم‌های Pause (IEEE 802.3x)

● کنترل طوفان (Storm control) (یونیکست، مولتی‌کست و برودکست)

● VLANهای خصوصی (Private VLANs)

● VLAN خصوصی روی ترانک‌ها (ایزوله و promiscuous)

● VLANهای خصوصی روی vPC و EtherChannelها

● نگاشت مجدد (Remapping) VLAN

● تکنولوژی FabricPath

● پروتکل‌های EvPC و vPC+ با FabricPath

● تکنولوژی Adapter FEX

● تکنولوژی Data Center VM-FEX

● پشتیبانی از حداکثر 24 توسعه‌دهنده فابریک (لایه 2) با هر سوئیچ Cisco Nexus 5672UP، 5672UP-16G و 56128P

● پشتیبانی از RDMA روی اترنت همگرا (RoCE) با استفاده از پشتیبانی Data Center Bridging (DCB) (پروتکل DCBX بدون افت بسته و کنترل جریان اولویت‌دار [PFC])

ویژگی‌های لایه 3

● اینترفیس‌های لایه 3: پورت‌های روت شده، اینترفیس مجازی سوئیچ (SVI)، پورت‌چنل‌ها، ساب‌اینترفیس‌ها و ساب‌اینترفیس‌های پورت‌چنل

● پشتیبانی از حداکثر 32,000 پیشوند میزبان IPv4 و 8000 پیشوند IPv6

● پشتیبانی از حداکثر 8000 مسیر مولتی‌کست (IPv4)

● پشتیبانی از حداکثر 8000 گروه IGMP snooping

● پشتیبانی از 4000 ورودی مسیریابی و فورواردینگ مجازی (VRF)

● پشتیبانی از حداکثر 4096 VLAN

● مسیریابی چندمسیره با هزینه برابر (ECMP) تا 64 مسیر

● 4000 ورودی ACL منعطف

● پروتکل‌های مسیریابی: استاتیک، RIPv2، EIGRP، OSPFv2، BGP و IS-IS

● پروتکل‌های مسیریابی IPv6: استاتیک، OSPFv3، BGPv6 و EIGRPv6

● پروتکل IPv6 VRF-lite

● پشتیبانی از BFD: OSPFv2، BGPv4، EIGRP و نمونه‌های VRF

● مسیریابی مبتنی بر سیاست (Policy-Based Routing) (IPv4 و IPv6)

● پروتکل‌های HSRP و VRRP

● پخش مستقیم IP (IP direct broadcast)

● همتایابی (Peering) پروتکل مسیریابی vPC+

● ACL: ACL روت شده با گزینه‌های لایه 3 و 4 برای تطبیق ACL ورودی و خروجی

● مولتی‌کست: PIMv2 حالت sparse، مولتی‌کست خاص منبع (SSM)، Bidir-PIM، پروتکل کشف منبع مولتی‌کست (MSDP)، IGMPv2 و v3، و ثبت VLAN مولتی‌کست (MVR)

● VRF: VRF-lite (IP VPN)؛ یونیکست آگاه از VRF؛ و مولتی‌کست آگاه از BGP، OSPF، RIP و VRF

● فورواردینگ مسیر معکوس یونیکست (uRFP) با ACL؛ حالت‌های سخت‌گیرانه و آزاد

● پشتیبانی از فریم جامبو (تا 9216 بایت)

● پشتیبانی از حداکثر 24 توسعه‌دهنده فابریک روی هر سوئیچ پلتفرم 10 گیگابیت Cisco Nexus 5600

کیفیت خدمات (QoS)

● لایه 2 IEEE 802.1p (کلاس سرویس [CoS])

● 8 صف یونیکست و 8 صف مولتی‌کست به ازای هر پورت

● پیکربندی QoS به ازای هر پورت

● اعتماد به CoS (CoS trust)

● تخصیص CoS مبتنی بر پورت

● انطباق با Modular QoS CLI (MQC): IPv4 و IPv6

● طبقه‌بندی QoS مبتنی بر ACL (لایه‌های 2، 3 و 4)

● قابلیت TCAM carving منعطف

● قابلیت MAC و ARP hardware carving

● علامت‌گذاری (Marking) MQC CoS

● صف‌بندی خروجی مجازی به ازای هر پورت

● صف‌بندی خروجی مبتنی بر CoS

● صف‌بندی خروجی با اولویت سخت‌گیرانه (Strict-priority)

● زمان‌بندی خروجی مبتنی بر پورت: Deficit Weighted Round-Robin (DWRR)

● پلیسینگ صفحه کنترل (CoPP): IPv4 و IPv6

امنیت

● ACLهای ورودی (استاندارد و گسترش‌یافته) روی پورت‌های اترنت و اترنت مجازی

● ACLهای لایه 2 استاندارد و گسترش‌یافته: آدرس‌های MAC، نوع پروتکل و غیره

● ACLهای لایه 3 و 4 استاندارد و گسترش‌یافته: IPv4 و IPv6، پروتکل پیام کنترل اینترنت (ICMP و ICMPv6)، TCP، پروتکل دیتاگرام کاربر (UDP) و غیره

● پلیسینگ ورودی

● ACLهای مبتنی بر VLAN (VACLs)

● ACLهای مبتنی بر پورت (PACLs)

● ACLهای نام‌گذاری شده

● توزیع بهینه ACL

● ACL روی ترمینال‌های مجازی (vtys)

● لاگ‌گیری ACL (فقط IPv4)

● DHCP snooping با Option 82

● بازرسی پویای ARP (Dynamic ARP Inspection)

● محافظ منبع IP (IP source guard)

● DHCP relay (تا 32 مقصد)

● امنیت پورت اترنت

● IPv6 RACL، PACL و VACL

● iSCSI Type-Length-Value (TLV)

ویژگی‌های دسترسی‌پذیری بالا (High-Availability)

● ارتقای نرم‌افزار در حین کار (ISSU) سیسکو برای لایه 2

● منابع تغذیه و ماژول‌های فن با قابلیت تعویض در حین کار (Hot-swappable)

● افزونگی (Redundancy) توان N+1 و N+N

● افزونگی ماژول فن N+1

مدیریت

● مدیریت سوئیچ با استفاده از پورت‌های مدیریت 10/100/1000 مگابیت بر ثانیه یا پورت‌های کنسول

● کنسول مبتنی بر CLI برای ارائه مدیریت دقیق خارج از باند (Out-of-band)

● مدیریت سوئیچ داخل باند (In-band)

● نشانگرهای LED مکان‌یاب و بیکن مبتنی بر پورت

● همگام‌سازی پیکربندی

● بازگردانی پیکربندی (Rollback)

● پروتکل SSH نسخه 2 (SSHv2)

● Telnet

● احراز هویت، مجوزدهی و حسابرسی (AAA)

● AAA با RBAC

● RADIUS

● TACACS+

● Syslog (8 سرور)

● آنالیزور بسته تعبیه شده

● SNMPv1، v2 و v3 (IPv4 و IPv6)

● پشتیبانی پیشرفته از SNMP MIB

● پشتیبانی از XML (NETCONF)

● مانیتورینگ از راه دور (RMON)

● استاندارد رمزنگاری پیشرفته (AES) برای ترافیک مدیریتی

● نام کاربری و رمز عبور یکپارچه در CLI و SNMP

● پروتکل احراز هویت چالش-پاسخ مایکروسافت (MS-CHAP)

● گواهی‌های دیجیتال برای مدیریت بین سوئیچ و سرور RADIUS

● پروتکل Cisco Discovery Protocol نسخه‌های 1 و 2

● RBAC

● SPAN روی فیزیکی، PortChannel و VLAN

● ERSPAN

● شمارنده‌های بسته ورودی و خروجی به ازای هر اینترفیس

● پروتکل زمان شبکه (NTP)

● تشخیص آنلاین عمومی سیسکو (GOLD)

● تست‌های تشخیصی جامع هنگام بوت

● مدیر رویداد تعبیه شده سیسکو (EEM)

● Cisco Call Home

● Cisco Smart Call Home

● Default Interface

● Cisco Fabric Manager

● Cisco Prime DCNM

● راهکار مدیریت شبکه CiscoWorks LAN (LMS)

Data Center Bridging

● پروتکل PFC سازگار با CEE و IEEE (پشتیبانی از فریم Pause به ازای هر اولویت: IEEE 802.1Qbb)

● پشتیبانی از فاصله لینک PFC: 20 کیلومتر

● پروتکل DCBX سازگار با CEE

● انتخاب انتقال پیشرفته سازگار با CEE و IEEE

ویژگی‌های FCoE (نیازمند لایسنس خدمات ذخیره‌سازی)

● FCoE سازگار با استانداردهای T11 (Fibre Channel-BB-5)

● پروتکل مقداردهی اولیه FCoE (FIP) طبق استاندارد T11 (Fibre Channel-BB-5)

● هر پورت 10 یا 40 گیگابیت اترنت قابل پیکربندی به عنوان FCoE

● مدیریت SAN جدا از مدیریت LAN

● فورواردینگ Fibre Channel (FCF)

● انواع پورت پیشرفته Fibre Channel: VE، VF و VNP

● اتصال مستقیم اهداف FCoE

● اینترفیس مدیریت دستگاه فابریک (FDMI)

● پایداری شناسه Fibre Channel (FCID)

● سرویس‌های نام مستعار دستگاه توزیع شده

● تحویل به ترتیب (In-order delivery)

● ردیابی پورت (Port tracking)

● تکنولوژی Cisco FCoE NPV

● مجازی‌سازی شناسه N-port (NPIV)

● سرویس‌های فابریک: سرور نام، اعلان تغییر وضعیت ثبت شده (RSCN)، سرویس‌های ورود و زون‌بندی سرور نام

● سرویس‌های فابریک به ازای هر VSAN

● سرویس‌های فابریک سیسکو

● سرویس‌های نام مستعار دستگاه توزیع شده

● احراز هویت Fibre Channel-SP از میزبان به سوئیچ و سوئیچ به سوئیچ

● پروتکل Fabric Shortest Path First (FSPF)

● زون‌بندی استاندارد

● زون‌بندی پیشرفته

● Cisco Fabric Analyzer

● Cisco DCNM-SAN

● مشخصات ابتکار مدیریت ذخیره‌سازی (SMI-S)

● بوت از SAN روی vPC و vPC پیشرفته (EvPC)

● FCP

● ترانک‌بندی VSAN

● اینترفیس مدیریت دستگاه فابریک (FDMI)

● پایداری شناسه Fibre Channel (FCID)

● سرویس‌های نام مستعار دستگاه توزیع شده

● تحویل به ترتیب (In-order delivery)

● ردیابی پورت (Port tracking)

● تکنولوژی Cisco NPV

● اتصال فابریک برای Fibre Channel

● امنیت پورت

● Fibre Channel traceroute

● Fibre Channel ping

● دیباگ Fibre Channel

SNMP MIBها

MIBهای عمومی

● SNMPv2-SMI

● CISCO-SMI

● SNMPv2-TM

● SNMPv2-TC

● IANA-ADDRESS-FAMILY-NUMBERS-MIB

● IANAifType-MIB

● IANAiprouteprotocol-MIB

● HCNUM-TC

● CISCO-TC

● SNMPv2-MIB

● SNMP-COMMUNITY-MIB

● SNMP-FRAMEWORK-MIB

● SNMP-NOTIFICATION-MIB

● SNMP-TARGET-MIB

● SNMP-USER-BASED-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

MIBهای لایه 3

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

MIBهای اترنت

● CISCO-VLAN-MEMBERSHIP-MIB

● CISCO-Virtual-Interface-MIB

● CISCO-VTP-MIB

MIBهای پیکربندی

● ENTITY-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-FLASH-MIB

● CISCO-SYSTEM-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-SERVER-INTERFACE-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-CHECK-MIB

● CISCO-IMAGE-UPGRADE-MIB

● CISCO-CONFIG-COPY-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

● CISCO-BRIDGE-MIB

MIBهای مانیتورینگ

● DIFFSERV-DSCP-TC

● NOTIFICATION-LOG-MIB

● DIFFSERV-MIB

● CISCO-CALLHOME-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-PROCESS-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

● LLDP-MIB

MIBهای امنیتی

● CISCO-AAA-SERVER-MIB

● CISCO-AAA-SERVER-EXT-MIB

● CISCO-COMMON-ROLES-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-RADIUS-MIB

● CISCO-SECURE-SHELL-MIB

● MIBهای TCP/IP

● INET-ADDRESS-MIB

● TCP-MIB

● CISCO-TCP-MIB

● UDP-MIB

● IP-MIB

● CISCO-IP-PROTOCOL-FILTER-MIB

● CISCO-DNS-CLIENT-MIB

● CISCO-PORTSECURITY-MIB

MIBهای متفرقه

● START-MIB

● CISCO-LICENSE-MGR-MIB

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

● CISCO-ETHERNET-FABRIC-EXTENDER-MIB

● CISCO-BRIDGE-MIB

● CISCO-FCOE-MIB

● CISCO-PORTCHANNEL-MIB

● CISCO-ZS-MIB

استانداردها

استانداردهای صنعتی

● IEEE 802.1D: پروتکل Spanning Tree

● IEEE 802.1p: اولویت‌بندی CoS

● IEEE 802.1Q: تگ‌گذاری VLAN

● IEEE 802.1Qaz: انتخاب انتقال پیشرفته

● IEEE 802.1Qbb: Pause به ازای هر اولویت

● IEEE 802.1s: نمونه‌های چندگانه VLAN از پروتکل Spanning Tree

● IEEE 802.1w: پیکربندی مجدد سریع پروتکل Spanning Tree

● IEEE 802.3: اترنت

● IEEE 802.3ad: LACP با تایمرهای سریع

● IEEE 802.3ae: 10 گیگابیت اترنت

● IEEE 802.3ba: 40 گیگابیت اترنت (فقط برای اپتیک‌های 40G SR4, SR4-S, LR4, LR4-S و CSR4 اعمال می‌شود)

● پشتیبانی از SFF 8431 SFP+ CX1

● RMON

منبع تغذیه (Power Supply)

جدول 3 مشخصات منبع تغذیه (Power Supply) پلتفرم Cisco Nexus 5600 10-Gbps را فهرست می‌کند.

جدول 3. ویژگی‌های منبع تغذیه (Power Supply)

ویژگی‌های منبع تغذیه (Power Supply)	N55-PAC-1100W	N55-PDC-1100W	NXA-PAC-1100W	NXA-PHV-1100W
توان عملیاتی معمول	650 وات (W)	650 وات	650 وات	650 وات
حداکثر توان	1100 وات	1100 وات	1100 وات	1100 وات
ولتاژ ورودی	94 تا 264 ولت متناوب (VAC)	40- تا 72- ولت مستقیم (VDC)	94 تا 264 ولت متناوب (VAC)	90 تا 305 ولت متناوب ولتاژ بالا (HVAC) 192 تا 400 ولت مستقیم ولتاژ بالا (HVDC)
فرکانس	47 تا 63 هرتز	–	47 تا 63 هرتز	47 تا 63 هرتز
بازدهی (Efficiency)	92%/88% (بار 50%/100%) در 230 ولت متناوب	88%/85% (بار 50%/100%)	94%/91% (بار 50%/100%) در 230 ولت متناوب	94%/91% (بار 50%/100%) در 230 ولت متناوب
انطباق با استاندارد RoHS	بله	بله	بله	بله
قابلیت تعویض در حین کار (Hot-swappable)	بله	بله	بله	بله
اتلاف حرارت	45 BTU/hr	260 BTU/hr	45 BTU/hr	170 تا 130 BTU/hr
منبع تغذیه با جریان هوای جلو به عقب (ورودی از سمت فن)	بله	بله	بله	بله
منبع تغذیه با جریان هوای عقب به جلو (ورودی از سمت پورت)	بله	خیر	بله	بله

محیط (Environment)

جدول 4 مشخصات محیطی پلتفرم Cisco Nexus 10-Gbps 5600 را فهرست می‌کند.

جدول 4. ویژگی‌های محیطی (Environment Properties)

ویژگی	پلتفرم Cisco Nexus 5600
ابعاد فیزیکی (ارتفاع x عرض x عمق)	● Cisco Nexus 5672UP و 5672UP-16G: 1.75 x 17.3 x 30 اینچ (4.4 x 43.9 x 76.2 سانتی‌متر) ● Cisco Nexus 56128P: 3.5 x 17.3 x 30 اینچ (8.8 x 43.9 x 76.2 سانتی‌متر)
دمای عملیاتی	32 تا 104 درجه فارنهایت (0 تا 40 درجه سانتی‌گراد)
دمای غیرعملیاتی (انبارداری)	40- تا 158 درجه فارنهایت (40- تا 70 درجه سانتی‌گراد)
رطوبت	5 تا 95 درصد (بدون میعان)
ارتفاع از سطح دریا	0 تا 10,000 فوت (0 تا 3000 متر)
وزن	● Cisco Nexus 5672UP/5672UP-16G: 32 پوند (2 منبع تغذیه) ● Cisco Nexus 56128P: 60 پوند (2 ماژول توسعه و 4 منبع تغذیه)

انطباق با استانداردهای نظارتی (Regulatory Standards Compliance)

جدول 5، خلاصه‌ای از انطباق با استانداردهای نظارتی (Regulatory Standards Compliance) برای پلتفرم 10-Gbps مدل Cisco Nexus 5600 را ارائه می‌دهد.

جدول 5. انطباق با استانداردهای نظارتی (Regulatory Standards): ایمنی و EMC

مشخصات فنی	توضیحات
انطباق با مقررات (Regulatory compliance)	محصولات باید مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC دارای نشان CE باشند.
ایمنی (Safety)	● UL 60950-1 ویرایش دوم ● CAN/CSA-C22.2 No. 60950-1 ویرایش دوم ● EN 60950-1 ویرایش دوم ● IEC 60950-1 ویرایش دوم ● AS/NZS 60950-1 ● GB4943
سازگاری الکترومغناطیسی (EMC): انتشار	● 47CFR Part 15 (CFR 47) کلاس A ● AS/NZS CISPR22 کلاس A ● CISPR22 کلاس A ● EN55022 کلاس A ● ICES003 کلاس A ● VCCI کلاس A ● EN61000-3-2 ● EN61000-3-3 ● KN22 کلاس A ● CNS13438 کلاس A
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity)	● EN55024 ● CISPR24 ● EN300386 ● سری KN 61000-4
استاندارد RoHS	این محصول با استاندارد RoHS 6 مطابقت دارد، با استثنا برای سرب موجود دراتصالات توپی (Ball Grid Array)(BGA) و کانکتورهای پرس-فیت (press-fit) سربی.

گزینه‌های فرستنده-گیرنده (Transceiver) و کابل‌کشی پلتفرم Cisco Nexus 5600 با سرعت 10-Gbps

پلتفرم سوئیچ‌های 10-Gbps مدل Cisco Nexus 5600 از طیف گسترده‌ای از گزینه‌های اتصال اترنت 1، 10 و 40 گیگابیت پشتیبانی می‌کند. جدول 6 فهرست فرستنده-گیرنده‌های (Transceivers) پشتیبانی‌شده برای اتصال اترنت 1 و 10 گیگابیت و جدول 7 فهرست فرستنده-گیرنده‌های 40 گیگابیت اترنت QSFP+ پشتیبانی‌شده را نشان می‌دهد.

جدول 6. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) های 1 و 10 گیگابیت اترنت و 4، 8 و 16 گیگابیت بر ثانیه Fibre Channel در پلتفرم Cisco Nexus 5600

Cisco SFP	توضیحات
FET-10G	ماژول 10-Gbps SFP+ برای اتصال سری Cisco Nexus 2000 به سری Cisco Nexus 5000
SFP-10G-SR	ماژول 10GBASE-SR SFP+ (فیبر چندحالته [MMF])
SFP-10G-SR-S	ماژول 10GBASE-SR SFP، کلاس سازمانی (Enterprise-Class)
SFP-10G-LR	ماژول 10GBASE-LR SFP+ (فیبر تک‌حالته [SMF])
SFP-10G-LR-S	ماژول 10GBASE-LR SFP، کلاس سازمانی (Enterprise-Class)
SFP-10G-ER	ماژول 10GBASE-ER-SFP+ (فیبر تک‌حالته [SMF])
SFP-10G-ER-S	ماژول 10GBASE-ER SFP، کلاس سازمانی (Enterprise-Class)
SFP-H10GB-CU1M	کابل 10GBASE-CU SFP+، طول 1 متر (کابل Twinax)
SFP-H10GB-CU1.5M	کابل 10GBASE CU SFP+، طول 1.5 متر (کابل Twinax پسیو)
SFP-H10GB-CU2M	کابل 10GBASE CU SFP+، طول 2 متر (کابل Twinax پسیو)
SFP-H10GB-CU2.5M	کابل 10GBASE CU SFP+، طول 2.5 متر (کابل Twinax پسیو)
SFP-H10GB-CU3M	کابل 10GBASE-CU SFP+، طول 3 متر (کابل Twinax)
SFP-H10GB-CU5M	کابل 10GBASE-CU SFP+، طول 5 متر (کابل Twinax)
SFP-H10GB-ACU7M	کابل 10GBASE-CU SFP+، طول 7 متر (کابل Twinax اکتیو)
SFP-H10GB-ACU10M	کابل 10GBASE-CU SFP+، طول 10 متر (کابل Twinax اکتیو)
SFP-10G-AOC1M	کابل 10GBASE-AOC SFP+، طول 1 متر
SFP-10G-AOC2M	کابل 10GBASE-AOC SFP+، طول 2 متر
SFP-10G-AOC3M	کابل 10GBASE-AOC SFP+، طول 3 متر
SFP-10G-AOC5M	کابل 10GBASE-AOC SFP+، طول 5 متر
SFP-10G-AOC7M	کابل 10GBASE-AOC SFP+، طول 7 متر
SFP-10G-AOC10M	کابل 10GBASE-AOC SFP+، طول 10 متر
GLC-T	ماژول 1000BASE-T SFP
GLC-ZX-SMD	ماژول فرستنده-گیرنده 1000BASE-ZX SFP، فیبر تک‌حالته (SMF)، طول موج 1550 نانومتر، کانکتور دوگانه LC/PC، پایش نوری دیجیتال (DOM)؛ پشتیبانی نمی‌شود در Cisco Nexus 5672UP-16G
GLC-SX-MMD	ماژول گیگابیت اترنت SFP، فرستنده-گیرنده SX با کانکتور LC (فیبر چندحالته [MMF])، محدوده دمایی گسترده و DOM
GLC-EX-SMD	ماژول فرستنده-گیرنده 1000BASE-EX SFP، فیبر تک‌حالته (SMF)، طول موج 1310 نانومتر، کانکتور دوگانه LC/PC، پایش نوری دیجیتال (DOM)؛ پشتیبانی نمی‌شود در Cisco Nexus 5672UP-16G
GLC-LH-SMD	ماژول گیگابیت اترنت SFP، فرستنده-گیرنده LX/LH با کانکتور LC (فیبر تک‌حالته [SMF])، محدوده دمایی گسترده و DOM
SFP-GE-T	ماژول 1000BASE-T SFP، محدوده دمایی گسترده؛ پشتیبانی نمی‌شود در Cisco Nexus 5672UP-16G
DS-SFP-FC16G-SW	ماژول 16-Gbps Fibre Channel shortwave SFP+، کانکتور LC (پشتیبانی از 16-Gbps Fibre Channel فقط در 24 پورت آخر Cisco Nexus 5672UP-16G)
DS-SFP-FC16G-LW	ماژول 16-Gbps Fibre Channel longwave SFP+، کانکتور LC (پشتیبانی از 16-Gbps Fibre Channel فقط در 24 پورت آخر Cisco Nexus 5672UP-16G)
DS-SFP-FC8G-SW	ماژول 8-Gbps Fibre Channel shortwave SFP+، کانکتور LC (پشتیبانی از Fibre Channel فقط در 24 پورت آخر Cisco Nexus 5672UP-16G، در 16 پورت آخر Cisco Nexus 5672UP و در GEM روی Cisco Nexus 56128P)
DS-SFP-FC8G-LW	ماژول 8-Gbps Fibre Channel longwave SFP+، کانکتور LC (پشتیبانی از Fibre Channel فقط در 24 پورت آخر Cisco Nexus 5672UP-16G، در 16 پورت آخر Cisco Nexus 5672UP و در GEM روی Cisco Nexus 56128P)
DS-SFP-FC4G-SW	ماژول 4-Gbps Fibre Channel shortwave SFP، کانکتور LC (پشتیبانی از Fibre Channel فقط در 24 پورت آخر Cisco Nexus 5672UP-16G، در 16 پورت آخر Cisco Nexus 5672UP و در GEM روی Cisco Nexus 56128P)
DS-SFP-FC4G-LW	ماژول 4-Gbps Fibre Channel long-wave SFP، کانکتور LC (پشتیبانی از Fibre Channel فقط در 24 پورت آخر Cisco Nexus 5672UP-16G، در 16 پورت آخر Cisco Nexus 5672UP و در GEM روی Cisco Nexus 56128P)

جدول 7. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) 40 گیگابیت اترنت QSFP+ در پلتفرم Cisco Nexus 5600 (بر روی 6 پورت Uplink)

Cisco QSFP	توضیحات
QSFP-40G-SR4	ماژول 40GBASE-SR4 QSFP، فیبر نوری چند حالته (MMF)، کانکتور MPO، برد 100 متر
QSFP-40G-SR4-S	ماژول 40GBASE-SR4 QSFP، کانکتور MPO، کلاس سازمانی (Enterprise)
QSFP-40G-CSR4	ماژول 40GBASE extended CSR4 QSFP، فیبر نوری چند حالته (MMF)، برد 300 متر
QSFP-4X10G-LR-S	ماژول فرستنده-گیرنده (Transceiver) مدل QSFP 4x10G، فیبر نوری تک‌حالته (SM) با کانکتور MPO، برد 10 کیلومتر، کلاس سازمانی (فقط برای N5672UP)
QSFP-40G-LR4	ماژول 40GBASE extended LR4 QSFP، کانکتور LC، برد 10 کیلومتر
QSFP-40G-LR4-S	ماژول QSFP 40GBASE-LR4، کانکتور LC، برد 10 کیلومتر، کلاس سازمانی (Enterprise)
WSP-Q40G-LR4L	ماژول QSFP 40 گیگابیت اترنت، LR4 Lite، کانکتور LC، برد 2 کیلومتر
QSFP-40G-SR-BD	فرستنده-گیرنده (Transceiver) کوتاه برد QSFP40G BiDi
QSFP-40G-ER4	ماژول QSFP 40GBASE-ER4، کانکتور LC، برد 40 کیلومتر
QSFP-4SFP10G-CU1M	مجموعه کابل مسی مستقیم (Direct-attach) غیرفعال 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 1 متر
QSFP-4SFP10G-CU3M	مجموعه کابل مسی مستقیم (Direct-attach) غیرفعال 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 3 متر
QSFP-4SFP10G-CU5M	مجموعه کابل مسی مستقیم (Direct-attach) غیرفعال 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 5 متر
QSFP-4x10G-AC7M	کابل بریک‌اوت (Breakout) مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 7 متر، فعال (Active)
QSFP-4x10G-AC10M	کابل بریک‌اوت (Breakout) مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 10 متر، فعال (Active)
QSFP-H40G-CU1M	کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 1 متر، غیرفعال (Passive)
QSFP-H40G-CU3M	کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 3 متر، غیرفعال (Passive)
QSFP-H40G-CU5M	کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 5 متر، غیرفعال (Passive)
QSFP-H40G-ACU7M	کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 7 متر، فعال (Active)
QSFP-H40G-ACU10M	کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 10 متر، فعال (Active)
QSFP-4X10G-AOC1M	کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 1 متر
QSFP-4X10G-AOC2M	کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 2 متر
QSFP-4X10G-AOC3M	کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 3 متر
QSFP-4X10G-AOC5M	کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 5 متر
QSFP-4X10G-AOC7M	کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 7 متر
QSFP-4X10G-AOC10M	کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 10 متر
QSFP-H40G-AOC1M	کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 1 متر
QSFP-H40G-AOC2M	کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 2 متر
QSFP-H40G-AOC3M	کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 3 متر
QSFP-H40G-AOC5M	کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 5 متر
QSFP-H40G-AOC7M	کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 7 متر
QSFP-H40G-AOC10M	کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 10 متر
QSFP-H40G-AOC15M	کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 15 متر
CVR-QSFP-SFP10G [1]	مبدل (Adapter) QSFP به SFP با سرعت 10 گیگابیت بر ثانیه. تمامی اپتیک‌های اترنت 1 و 10 گیگابیت بر ثانیه ذکر شده در جدول 6 پشتیبانی می‌شوند.

این پلتفرم از راهکار نوآورانه کابل‌کشی مسی Twinax پشتیبانی می‌کند که برای استفاده درون رک (In-rack) به کانکتورهای استاندارد QSFP و برای فواصل طولانی‌تر به کابل‌کشی نوری (Optical cabling) متصل می‌شود (جدول 8).

برای کابل‌کشی درون رک (in-rack) یا رک‌های مجاور، سوئیچ پلتفرم Cisco Nexus 5600 با سرعت 10-Gbps از کابل‌های مسی 40 گیگابیت اترنت QSFP+ direct-attach پشتیبانی می‌کند؛ راهکاری نوآورانه که فرستنده-گیرنده‌ها (transceivers) را با کابل‌های Twinax در یک راهکار کم‌مصرف، ارزان و با تأخیر (Latency) پایین ادغام می‌کند. کابل‌های مسی 40 گیگابیت Twinax از نوع QSFP+ direct-attach تنها 1.5 وات توان در هر فرستنده-گیرنده مصرف کرده و تقریباً 0.1 میکروثانیه تأخیر (Latency) در هر لینک ایجاد می‌کنند.

جایگزینی برای کابل‌های مسی، استفاده از فیبر نوری از طریق کابل‌های نوری فعال (Active Optical Cables) است که فرستنده-گیرنده‌ها (Transceivers) را با فیبر چندحالته (Multimode Fiber) یکپارچه می‌کنند.

برای کابل‌کشی‌های طولانی‌تر، پلتفرم Cisco Nexus 560010-Gbpsاز فرستنده-گیرنده‌های (Transceivers) نوری QSFP+ چندحالته (Multimode) با برد کوتاه پشتیبانی می‌کند. این فرستنده-گیرنده‌های نوری تقریباً 1.5 وات در هر واحد مصرف برق داشته و تأخیر (Latency) آن‌ها تقریباً 0.1 میکروثانیه است.

جدول 8. Cisco Nexus 560010-Gbpsماتریس پشتیبانی کابل‌کشی پلتفرم (Platform Cabling Support Matrix)

کانکتور (رسانه)	کابل	مسافت	حداکثر توان مصرفی (Power Consumption)	تأخیر (Latency) فرستنده-گیرنده
مس SFP+ CU	Twinax	1، 1.5، 2، 2.5، 3 و 5 متر	تقریباً 0.1 وات	تقریباً 0.1 میکروثانیه
مس SFP+ ACU	Twinax فعال	7 و 10 متر	تقریباً 0.1 وات	تقریباً 0.1 میکروثانیه
فیبر SFP+	نوری فعال (Active Optical)	1، 2، 3، 5، 7 و 10 متر
FET-10G MMF SFP+ SR MMF SFP+ SR-S MMF	MMF (OM2) MMF (OM3)	82 متر 100 متر	1 وات	تقریباً 0.1 میکروثانیه
SFP+ LR SMF SFP+ LR-S SMF	SMF	10 کیلومتر	1 وات	تقریباً 0.1 میکروثانیه
SFP+ ER SMF SFP+ ER-S SMF	SMF	40 کیلومتر	1.5 وات	تقریباً 0.1 میکروثانیه
مس QSFP CU	Twinax	1، 3 و 5 متر	تقریباً 1.5 وات	تقریباً 0.25 میکروثانیه
مس QSFP ACU	Twinax فعال	7 و 10 متر	تقریباً 1.5 وات	تقریباً 0.1 میکروثانیه
فیبر QSFP	نوری فعال (Active Optical)	1، 2، 3، 5، 7 و 10 متر
QSFP SR4 MMF QSFP SR4-S MMF	MMF (OM3) MMF (OM4)	100 متر 150 متر	تقریباً 1.5 وات	تقریباً 0.1 میکروثانیه
QSFP CSR4 MMF	MMF (OM3) MMF (OM4)	300 متر 400 متر	تقریباً 1.5 وات	تقریباً 0.1 میکروثانیه
QSFP LR4 SMF QSFP LR4-S SMF	SMF	10 کیلومتر	تقریباً 3.5 وات	تقریباً 0.1 میکروثانیه
QSFP LR4L	MMF	2 کیلومتر	تقریباً 3.5 وات	تقریباً 0.1 میکروثانیه
QSFP ER4 SMF QSFP ER4-S SMF	SMF	40 کیلومتر	تقریباً 3.5 وات	تقریباً 0.1 میکروثانیه
QSFP BIDI	MMF (OM3)¹ MMF (OM4)² MMF (OM4+)³	100 متر 125 متر 150 متر	تقریباً 3.5 وات	تقریباً 0.1 میکروثانیه

¹بودجه افت اتصال (Connector loss budget) برای فیبر OM3 برابر با 1.5 دسی‌بل (dB) است.

²125 متر روی فیبر OM4 با یک لینک مهندسی‌شده با بودجه 1 دسی‌بل برای افت کانکتور (Connector Loss) است.

³مسافت 150 متر روی فیبر OM4+ یک لینک مهندسی‌شده با بودجه 1 دسی‌بل برای افت کانکتور (Connector Loss) است. یکی از فیبرهای توصیه‌شده برای OM4+، فیبر Signature Core شرکت Panduit است. برای اطلاعات بیشتر به لینک زیر مراجعه کنید:https://www.panduit.com/en/signature-core.

بسته‌بندی نرم‌افزاری Cisco NX-OS برای سوئیچ‌های 10-Gbps پلتفرم Cisco Nexus 5600

بسته‌بندی نرم‌افزاری برای Cisco Nexus 560010-Gbpsاین پلتفرم انعطاف‌پذیری و مجموعه‌ای جامع از ویژگی‌ها را ارائه می‌دهد. نرم‌افزار پیش‌فرض سیستم دارای مجموعه‌ای کامل از ویژگی‌های لایه 2 (Layer 2) به همراه تعدادی قابلیت‌های امنیتی و مدیریتی است. برای فعال‌سازی عملکردهای پیشرفته لایه 2 و 3 (Layer 3)، نیاز به نصب لایسنس‌های اضافی است.

جدول 9 جزئیات لایسنس و ویژگی‌های پشتیبانی شده در هر لایسنس را برای پلتفرم Cisco Nexus 5600 فهرست می‌کند10-Gbpsسوئیچ‌ها (Switches)

جدول 9. بسته‌بندی نرم‌افزاری و لایسنسینگ (Licensing)

بسته لایسنس (License Package)	شماره قطعه (Part Number)	ویژگی‌های پشتیبانی شده
بسته خدمات FabricPath: ENHANCED_LAYER2_PKG	N5672-EL2-SSK9 N56128-EL2-SSK9	FabricPath
بسته FCoE NPV: FCOE_NPV_PKG	N56-FNPV-SSK9	FCoE NPV
بسته خدمات پایه لایه 3: LAN_BASE_SERVICES_PKG¹	N56-BAS1K9	مسیریابی استاتیک نامحدود و حداکثر 256 مسیر داینامیک: ● مسیرهای استاتیک (Static routes) ● RIPv2 ● OSPFv2 و OSPFv3 ● EIGRP stub ● HSRP² ● VRRP³ ● IGMP v2 و v3 ● PIMv2 (حالت sparse) ● VRF-lite ● RACL ● ترجمه آدرس شبکه (NAT)
بسته خدمات سازمانی لایه 3: LAN_ENTERPRISE_SERVICES_PKG^{4, 5}	N56-LAN1K9	لایسنس N56-LAN1K9 علاوه بر ویژگی‌های موجود در لایسنس N56-BAS1K9، شامل قابلیت‌های زیر است: ● BGP ● PBR ● EIGRP کامل ● PIMv2 (تمام حالت‌ها) ● لایه 3 IS-IS⁶ ● uRPF ● MSDP ● Sampled NetFlow ● VXLAN flood and learn
بسته خدمات شبکه: NETWORK_SERVICES_PKG	N56-SERVICES1K9⁷	● موتور خدمات یکپارچه از راه دور سیسکو (Cisco RISE) ● مدیر ترافیک هوشمند سیسکو (ITD)
بسته خدمات پروتکل‌های ذخیره‌سازی: Fibre Channel_FEATURES_PKG ENTERPRISE_PKG	N56-12P-SSK9 N56-16P-SSK9 N5672-72P-SSK9 N56128-128P-SSK9	● Fibre Channel بومی (Native) ● FCoE ● NPV ● امنیت پورت Fibre Channel ● Fabric binding ● احراز هویت پروتکل امنیتی Fibre Channel (Fibre Channel-SP)
بسته VM-FEX	N56-VMFEX9	Data Center VM-FEX

¹بسته خدمات LAN_BASE_SERVICES_PKG مسیرهای استاتیک نامحدود و حداکثر 256 مسیر داینامیک (Dynamic Routes) را در تمامی پروتکل‌ها ارائه می‌دهد.

²اگرچه این قابلیت بدون این لایسنس در محیط CLI قابل فعال‌سازی و پیکربندی است، اما تا زمانی که لایسنس نصب نشود، کار نخواهد کرد.

³اگرچه این قابلیت بدون این لایسنس در محیط CLI قابل فعال‌سازی و پیکربندی است، اما تا زمانی که لایسنس نصب نشود، کار نخواهد کرد.

⁴برای استفاده از لایسنس LAN_ENTERPRISE_SERVICES_PKG، ابتدا باید لایسنس LAN_BASE_SERVICES_PKG نصب شده باشد.

⁵مسیرهای (Routes) بالاتر از 256 برای تمامی پروتکل‌ها در لایسنس LAN_ENTERPRISE_SERVICES_PKG گنجانده شده‌اند.

⁶پروتکل لایه 3 IS-IS از نسخه Cisco NX-OS 7.0(1) N1 (1) به بعد در دسترس است.

⁷مجوز N56-SERVICES1K9 از نسخه Cisco NX-OS 7.2(0)N1(1) به بعد در دسترس است. اگر نیاز دارید از قابلیت‌های Remote Integrated Services Engine و ITD در نسخه Cisco NX-OS 7.1(1)N1(1) استفاده کنید، از لایسنس ENHANCED_LAYER2_PKG استفاده نمایید.

نرم‌افزار Cisco ONE Software

لایسنس‌ها را می‌توان به صورت جداگانه برای هر ویژگی مطابق جدول 9 یا از طریقCisco ONEنرم‌افزار برای شبکه‌سازی مرکز داده (Data Center Networking)که برای پلتفرم Cisco Nexus 5600 در دسترس است، خریداری کرد10-Gbpsسوئیچ‌ها.

نرم‌افزار Cisco ONE روشی نوین برای خرید و استفاده از نرم‌افزارهای زیرساختی ما در اختیار مشتریان قرار می‌دهد. این نرم‌افزار یک مدل مصرف ساده‌سازی‌شده را ارائه می‌دهد که بر سناریوهای رایج مشتریان در مراکز داده (Data Center)، شبکه گسترده (WAN) و شبکه محلی (LAN) متمرکز است.

نرم‌افزار و خدمات Cisco ONE چهار مزیت اصلی را برای مشتریان فراهم می‌کند:

● مجموعه‌های نرم‌افزاری که سناریوهای کاربردی معمول مشتریان را با قیمتی جذاب پوشش می‌دهند

● حفاظت از سرمایه‌گذاری مشتری در خرید نرم‌افزار از طریق قابلیت انتقال لایسنس (License Portability) که توسط خدمات نرم‌افزاری فعال می‌شود

● دسترسی به نوآوری‌های مستمر و فناوری‌های جدید با سرویس پشتیبانی نرم‌افزاری سیسکو (Cisco Software Support Service - SWSS)

● مدل‌های لایسنس‌دهی منعطف برای توزیع روان هزینه‌های نرم‌افزاری مشتری در طول زمان

برای کسب اطلاعات سفارش نرم‌افزار Cisco ONE برای سوئیچ‌های 10-Gbps پلتفرم Cisco Nexus 5600، کلیک کنید اینجا.

اطلاعات سفارش‌گذاری

جدول 10 اطلاعات سفارش‌گذاری برای سوئیچ‌های پلتفرم Cisco Nexus 5600 با سرعت 10-Gbps را ارائه می‌دهد. توجه داشته باشید که می‌توانید توسعه‌دهنده‌های فابریک (Fabric Extenders) پلتفرم Cisco Nexus 2200 را به صورت جداگانه یا همراه با سوئیچ‌های پلتفرم Cisco Nexus 5600 با سرعت 10-Gbps سفارش دهید.

جدول 10. اطلاعات سفارش

شماره قطعه	توضیحات
شاسی (Chassis)
N5K-C5672UP-16G	سوئیچ Cisco Nexus 5672UP-16G با ابعاد 1RU، دارای 24 پورت 10-Gbps SFP+، 24 پورت یکپارچه (Unified Ports) و 6 پورت 40G QSFP+
N5K-C5672UP-16G=	سوئیچ Cisco Nexus 5672UP-16G با ابعاد 1RU، دارای 24 پورت 10-Gbps SFP+، 24 پورت یکپارچه (Unified Ports) و 6 پورت 40G QSFP+، یدکی
N5K-C5672UP	سوئیچ Cisco Nexus 5672UP با ابعاد 1RU، دارای 32 پورت 10-Gbps SFP+، 16 پورت یکپارچه (Unified Ports) و 6 پورت 40G QSFP+
N5K-C5672UP=	سوئیچ Cisco Nexus 5672UP با ابعاد 1RU، دارای 32 پورت 10-Gbps SFP+، 16 پورت یکپارچه (Unified Ports) و 6 پورت 40G QSFP+، یدکی
N5K-C56128P	سوئیچ Cisco Nexus 56128P با ابعاد 2RU، دارای 48 پورت 10-Gbps SFP+ و 4 پورت ثابت 40G QSFP+ (پایه)
N5K-C56128P=	سوئیچ Cisco Nexus 56128P با ابعاد 2RU، دارای 48 پورت 10-Gbps SFP+ و 4 پورت ثابت 40G QSFP+، یدکی (پایه)
ماژول‌های فن
N6K-C6001-FAN-F	ماژول فن Cisco Nexus 5672UP/5672UP-16G، جریان هوای جلو به عقب (ورودی از سمت فن)
N6K-C6001-FAN-F=	ماژول فن Cisco Nexus 5672UP/5672UP-16G، جریان هوای جلو به عقب (ورودی از سمت فن)، یدکی
N6K-C6001-FAN-B	ماژول فن Cisco Nexus 5672UP/5672UP-16G، جریان هوای عقب به جلو (ورودی از سمت پورت)
N6K-C6001-FAN-B=	ماژول فن Cisco Nexus 5672UP/5672UP-16G، جریان هوای عقب به جلو (ورودی از سمت پورت)، یدکی
N56128-FAN-B=	ماژول فن Cisco Nexus 56128P، جریان هوای عقب به جلو (ورودی از سمت پورت)، یدکی
N56128-FAN-B	ماژول فن Cisco Nexus 56128P، جریان هوای عقب به جلو (ورودی از سمت پورت)
N56128-FAN-F=	ماژول فن Cisco Nexus 56128P، جریان هوای جلو به عقب (ورودی از سمت فن)، یدکی
N56128-FAN-F	ماژول فن Cisco Nexus 56128P، جریان هوای جلو به عقب (ورودی از سمت فن)
ماژول‌های توسعه
N56-M24UP2Q	ماژول توسعه Cisco Nexus 56128P، دارای 24 پورت 10-Gbps SFP+ UP و 2 پورت ثابت QSFP+
N56-M24UP2Q=	ماژول توسعه Cisco Nexus 56128P، دارای 24 پورت 10-Gbps SFP+ UP و 2 پورت ثابت QSFP+، یدکی
منابع تغذیه
N55-PDC-1100W(=)	ماژول منبع تغذیه یدکی Cisco Nexus 5500/6000/5600 با جریان هوای جلو به عقب، DC، ولتاژ 40- تا 72- ولت DC، توان 1100 وات
N55-PAC-1100W(=)	ماژول منبع تغذیه یدکی Cisco Nexus 5500/6000/5600 با جریان هوای جلو به عقب، AC، ولتاژ 94 تا 240 ولت AC، توان 1100 وات
NXA-PAC-1100W(=)	ماژول منبع تغذیه یدکی پلاتینیوم Cisco Nexus 5500/6000/5600 با جریان هوای جلو به عقب، AC، ولتاژ 100 تا 240 ولت، توان 1100 وات
NXA-PAC-1100W-B(=)	ماژول منبع تغذیه یدکی پلاتینیوم Cisco Nexus 5500/6000/5600 با جریان هوای عقب به جلو، AC، ولتاژ 100 تا 240 ولت، توان 1100 وات
NXA-PHV-1100W(=)	ماژول منبع تغذیه یدکی پلاتینیوم HV-AC-DC Cisco Nexus 5500/6000/5600 با جریان هوای جلو به عقب، توان 1100 وات
NXA-PHV-1100W-B(=)	ماژول منبع تغذیه یدکی پلاتینیوم HV-AC-DC Cisco Nexus 5500/6000/5600 با جریان هوای عقب به جلو، توان 1100 وات
نرم‌افزار
N6KUK9-730N1.1A	نرم‌افزار پایه سیستم‌عامل Cisco Nexus 5600/6000 نسخه 7.3(0)N1(1)
N6KUK9-730N1.1A=	نرم‌افزار پایه سیستم‌عامل Cisco Nexus 5600/6000 نسخه 7.3(0)N1(1)، یدکی
N6KUK9-707N1.1	نرم‌افزار پایه سیستم‌عامل Cisco Nexus 5600/6000 نسخه 7.0(7)N1(1)
N6KUK9-707N1.1=	نرم‌افزار پایه سیستم‌عامل Cisco Nexus 5600/6000 نسخه 7.0(7)N1(1)، یدکی
کابل‌ها و تجهیزات نوری
FET-10G	ماژول 10-Gbps SFP+ برای اتصال سری Cisco Nexus 2000 به سری Cisco Nexus 5000
SFP-10G-SR	ماژول 10GBASE-SR SFP+ (فیبر چندحالته [MMF])
SFP-10G-SR-S	ماژول 10GBASE-SR SFP، کلاس سازمانی (Enterprise-Class)
SFP-10G-LR	ماژول 10GBASE-LR SFP+ (فیبر تک‌حالته [SMF])
SFP-10G-LR-S	ماژول 10GBASE-LR SFP، کلاس سازمانی (Enterprise-Class)
SFP-10G-ER	ماژول 10GBASE-ER-SFP+ (SMF)
SFP-10G-ER-S	ماژول 10GBASE-ER SFP، کلاس سازمانی (Enterprise-Class)
SFP-H10GB-CU1M	کابل 10GBASE-CU SFP+ به طول 1 متر (کابل Twinax)
SFP-H10GB-CU1.5M	کابل 10GBASE CU SFP+ به طول 1.5 متر (کابل Twinax پسیو)
SFP-H10GB-CU2M	کابل 10GBASE CU SFP+ به طول 2 متر (کابل Twinax پسیو)
SFP-H10GB-CU2.5M	کابل 10GBASE CU SFP+ به طول 2.5 متر (کابل Twinax پسیو)
SFP-H10GB-CU3M	کابل 10GBASE-CU SFP+ به طول 3 متر (کابل Twinax)
SFP-H10GB-CU5M	کابل 10GBASE-CU SFP+ به طول 5 متر (کابل Twinax)
SFP-H10GB-ACU7M	کابل 10GBASE-CU SFP+ به طول 7 متر (کابل Twinax اکتیو)
SFP-H10GB-ACU10M	کابل 10GBASE-CU SFP+ به طول 10 متر (کابل Twinax اکتیو)
SFP-10G-AOC1M	کابل نوری اکتیو (AOC) 10GBASE SFP+ سیسکو به طول 1 متر
SFP-10G-AOC2M	کابل نوری اکتیو (AOC) 10GBASE SFP+ سیسکو به طول 2 متر
SFP-10G-AOC3M	کابل نوری اکتیو (AOC) 10GBASE SFP+ سیسکو به طول 3 متر
SFP-10G-AOC5M	کابل نوری اکتیو (AOC) 10GBASE SFP+ سیسکو به طول 5 متر
SFP-10G-AOC7M	کابل نوری اکتیو (AOC) 10GBASE SFP+ سیسکو به طول 7 متر
SFP-10G-AOC10M	کابل نوری اکتیو (AOC) 10GBASE SFP+ سیسکو به طول 10 متر
GLC-T	ماژول 1000BASE-T SFP
GLC-ZX-SMD	ماژول فرستنده-گیرنده 1000BASE-ZX SFP، SMF، طول موج 1550 نانومتر، کانکتور دوگانه LC/PC، دارای قابلیت نظارت نوری دیجیتال (DOM)
GLC-EX-SMD	ماژول فرستنده-گیرنده 1000BASE-EX SFP، SMF، طول موج 1310 نانومتر، کانکتور دوگانه LC/PC، دارای DOM
GLC-SX-MMD	ماژول گیگابیت اترنت SFP، فرستنده-گیرنده SX با کانکتور LC (MMF)، محدوده دمایی گسترده و دارای DOM
Cisco GLC-LH-SMD	ماژول گیگابیت اترنت SFP، فرستنده-گیرنده LX/LH با کانکتور LC (SMF)، محدوده دمایی گسترده و دارای DOM
SFP-GE-T	ماژول 1000BASE-T SFP، محدوده دمایی گسترده
DS-SFP-FC16G-SW	ماژول 16-Gbps Fibre Channel shortwave SFP+، کانکتور LC (پشتیبانی از 16G Fibre Channel فقط در 24 پورت آخر(هایلایت شده با رنگ نارنجی روی شاسی برای شناسایی آسان) از Cisco Nexus 5672UP-16G
DS-SFP-FC16G-LW	ماژول 16-Gbps Fibre Channel longwave SFP+، کانکتور LC (پشتیبانی از 16G Fibre Channel فقط در 24 پورت آخر(هایلایت شده با رنگ نارنجی روی شاسی برای شناسایی آسان) از Cisco Nexus 5672UP-16G)
DS-SFP-FC8G-SW	ماژول 8 Gbps Fibre Channel SW SFP+، کانکتور LC (پشتیبانی از Fibre Channel فقط در 24 پورت آخر(هایلایت شده) از Cisco Nexus 5672UP-16G، در 16 پورت آخر(هایلایت شده) از Cisco Nexus 5672UP و ماژول UP GEM روی 56128P)
DS-SFP-FC8G-LW	ماژول 8 Gbps Fibre Channel LW SFP+، کانکتور LC، (پشتیبانی از Fibre Channel فقط در 24 پورت آخر(هایلایت شده با رنگ نارنجی روی شاسی برای شناسایی آسان) از Cisco Nexus 5672UP-16G، در 16 پورت آخر(هایلایت شده) از Cisco Nexus 5672UP و ماژول UP GEM روی 56128P)
DS-SFP-FC4G-SW	ماژول 4 Gbps Fibre Channel-SW SFP، کانکتور LC، (پشتیبانی از Fibre Channel فقط در 16 پورت آخر(هایلایت شده) از Cisco Nexus 5672UP و ماژول UP GEM روی 56128P)
DS-SFP-FC4G-LW	ماژول 4 Gbps Fibre Channel-LW (تا 10 کیلومتر) SFP، کانکتور LC، (پشتیبانی از Fibre Channel فقط در 16 پورت آخر(هایلایت شده) از Cisco Nexus 5672UP و ماژول UP GEM روی 56128P)
QSFP-40G-SR4	ماژول 40GBASE-SR4 QSFP، (فیبر چندحالته، MMF تا 100 متر)
QSFP-40G-SR4-S	ماژول 40GBASE-SR4 QSFP، کانکتور MPO، کلاس سازمانی
QSFP-40G-CSR4	ماژول 40GBASE Extended CSR4 QSFP، (فیبر چندحالته، MMF تا 300 متر)
QSFP-40G-SR-BD	فرستنده-گیرنده Cisco QSFP40G BiDi با برد کوتاه
QSFP-40G-ER4	ماژول فرستنده-گیرنده Cisco 40GBASE-ER4 QSFP+ برای SMF، کانکتور LC دوپلکس
QSFP-40G-LR4	ماژول فرستنده-گیرنده Cisco 40GBASE-LR4 QSFP+ برای SMF، کانکتور LC دوپلکس
QSFP-40G-LR4-S	ماژول QSFP 40GBASE-LR4، کانکتور LC، 10 کیلومتر، کلاس سازمانی
WSP-Q40GLR4L	ماژول QSFP 40G Ethernet - LR4 Lite، کانکتور LC، 2 کیلومتر
QSFP-4SFP10G-CU1M	مجموعه فرستنده-گیرنده مسی مستقیم (Direct-Attach) پسیو Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، به طول 1 متر
QSFP-4SFP10G-CU3M	مجموعه فرستنده-گیرنده مسی مستقیم (Direct-Attach) پسیو Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، به طول 3 متر
QSFP-4SFP10G-CU5M	مجموعه فرستنده-گیرنده مسی مستقیم (Direct-Attach) پسیو Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، به طول 5 متر
QSFP-4x10G-AC7M	کابل بریک‌اوت (Breakout) مسی مستقیم (Direct-Attach) اکتیو Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، به طول 7 متر
QSFP-4x10G-AC10M	کابل بریک‌اوت (Breakout) مسی مستقیم (Direct-Attach) اکتیو Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، به طول 10 متر
QSFP-H40G-CU1M	کابل مسی مستقیم (Direct-Attach) پسیو Cisco 40GBASE-CR4 QSFP+، به طول 1 متر
QSFP-H40G-CU3M	کابل مسی مستقیم (Direct-Attach) پسیو Cisco 40GBASE-CR4 QSFP+، به طول 3 متر
QSFP-H40G-CU5M	کابل مسی مستقیم (Direct-Attach) پسیو Cisco 40GBASE-CR4 QSFP+، به طول 5 متر
QSFP-H40G-ACU7M	کابل مسی مستقیم (Direct-Attach) اکتیو Cisco 40GBASE-CR4 QSFP+، به طول 7 متر
QSFP-H40G-ACU10M	کابل مسی مستقیم (Direct-Attach) اکتیو Cisco 40GBASE-CR4 QSFP+، به طول 10 متر
QSFP-4X10G-AOC1M	کابل نوری اکتیو (AOC) بریک‌اوت Cisco 40GBase-AOC QSFP به 4 عدد SFP+، به طول 1 متر
QSFP-4X10G-AOC2M	کابل نوری اکتیو (AOC) بریک‌اوت Cisco 40GBase-AOC QSFP به 4 عدد SFP+، به طول 2 متر
QSFP-4X10G-AOC3M	کابل نوری اکتیو (AOC) بریک‌اوت Cisco 40GBase-AOC QSFP به 4 عدد SFP+، به طول 3 متر
QSFP-4X10G-AOC5M	کابل نوری اکتیو (AOC) بریک‌اوت Cisco 40GBase-AOC QSFP به 4 عدد SFP+، به طول 5 متر
QSFP-4X10G-AOC7M	کابل نوری اکتیو (AOC) بریک‌اوت Cisco 40GBase-AOC QSFP به 4 عدد SFP+، به طول 7 متر
QSFP-4X10G-AOC10M	کابل نوری اکتیو (AOC) بریک‌اوت Cisco 40GBase-AOC QSFP به 4 عدد SFP+، به طول 10 متر
QSFP-H40G-AOC1M	کابل نوری اکتیو (AOC) مستقیم (Direct-Attach) Cisco 40GBase-AOC QSFP، به طول 1 متر
QSFP-H40G-AOC2M	کابل نوری اکتیو (AOC) مستقیم (Direct-Attach) Cisco 40GBase-AOC QSFP، به طول 2 متر
QSFP-H40G-AOC3M	کابل نوری اکتیو (AOC) مستقیم (Direct-Attach) Cisco 40GBase-AOC QSFP، به طول 3 متر
QSFP-H40G-AOC5M	کابل نوری اکتیو (AOC) مستقیم (Direct-Attach) Cisco 40GBase-AOC QSFP، به طول 5 متر
QSFP-H40G-AOC7M	کابل نوری اکتیو (AOC) مستقیم (Direct-Attach) Cisco 40GBase-AOC QSFP، به طول 7 متر
QSFP-H40G-AOC10M	کابل نوری اکتیو (AOC) مستقیم (Direct-Attach) Cisco 40GBase-AOC QSFP، به طول 10 متر
QSFP-H40G-AOC15M	کابل نوری اکتیو (AOC) مستقیم (Direct-Attach) 40GBASE، به طول 15 متر
CVR-QSFP-SFP10G=	مبدل Cisco 40GBASE QSFP به SFP+/SFP (QSA) برای تمامی تجهیزات نوری 1-Gbps و 10-Gbps اترنت ذکر شده در جدول 6
کابل‌های برق
CAB-250V-10A-AR	کابل برق AC - 250 ولت، 10 آمپر - آرژانتین (2.5 متر)
CAB-9K10A-AU	کابل برق، 250 ولت AC، 10 آمپر، دوشاخه 3112، استرالیا (2.5 متر)
CAB-250V-10A-BR	کابل برق AC - 250 ولت، 10 آمپر - برزیل (2.1 متر)
CAB-250V-10A-CN	کابل برق AC - 250 ولت، 10 آمپر - چین (2.5 متر)
CAB-9K10A-EU	کابل برق، 250 ولت AC، 10 آمپر، دوشاخه CEE 7/7، اتحادیه اروپا (2.5 متر)
CAB-IND-10A	کابل برق 10 آمپر برای هند (2.5 متر)
CAB-250V-10A-IS	کابل برق AC - 250 ولت، 10 آمپر - اسرائیل (2.5 متر)
CAB-9K10A-IT	کابل برق، 250 ولت AC، 10 آمپر، دوشاخه CEI 23-16/VII، ایتالیا (2.5 متر)
CAB-250V-10A-ID	کابل برق AC - 250 ولت، 10 آمپر، آفریقای جنوبی (2.5 متر)
CAB-9K10A-SW	کابل برق، 250 ولت AC، 10 آمپر، دوشاخه MP232، سوئیس (2.5 متر)
CAB-9K10A-UK	کابل برق، 250 ولت AC، 10 آمپر، دوشاخه BS1363 (فیوز 13 آمپر)، انگلستان (2.5 متر)
CAB-9K12A-NA	کابل برق، 125 ولت AC، 13 آمپر، دوشاخه NEMA 5-15، آمریکای شمالی (2.5 متر)
CAB-AC-250V/13A	آمریکای شمالی، دوشاخه NEMA L6-20 250 ولت/20 آمپر - سوکت IEC320/C13 (2.0 متر)
CAB-N5K6A-NA	کابل برق، 200/240 ولت، 6 آمپر، آمریکای شمالی (2.5 متر)
CAB-C13-CBN	کابل برق جامپر رک، 250 ولت AC، 10 آمپر، کانکتورهای C14-C13 (0.7 متر)
CAB-C13-C14-2M	کابل برق جامپر، کانکتورهای C13-C14، طول 2 متر
کیت لوازم جانبی
N5596-ACC-KIT=	کیت لوازم جانبی شاسی Cisco Nexus 56128P، یدکی
N5672-ACC-KIT=	کیت لوازم جانبی شاسی Cisco Nexus 5672UP/5672UP-16G، یدکی

برای کسب اطلاعات بیشتر

● سوئیچ‌های پلتفرم Cisco Nexus 5600:https://www.cisco.com/go/nexus5000.

● اکستندرهای فابریک (Fabric Extenders) سری Cisco Nexus 2000:https://www.cisco.com/go/nexus2000.

● نرم‌افزار Cisco NX-OS:https://www.cisco.com/go/nxos.


مدل	N5K-C5672UP-16G

سوییچ نکسوس N5K-C5672UP-16G سیسکو

نمای کلی محصول

ویژگی‌ها و مزایا

نظر بدهید

اطلاعات تماس

اطلاعات

راهنمای خرید

ما را دنبال کنید

شیوه های پرداخت و ارسال کالا
