سوییچ نکسوس N5K-C5696Q سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
دسته: Cisco Nexus 5600 Seriesزیردسته: Cisco Nexus 5600 Spares
-
مدل: N5K-C5696Q
-
توضیحات: Nexus 5696Q Chassis 6PS,4 FAN VxLAN
-
قیمت: 36,825.01 دلارآخرین بروزرسانی: یکشنبه ۰۵ اسفند ۱۳۹۷
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
پلتفرم Cisco Nexus 5600 نسل سوم سوئیچ‌های دسترسی (Access Switches) پیشرو در صنعت دیتاسنتر سیسکو را تشکیل می‌دهد. این پلتفرم که برای پاسخگویی به نیازهای در حال تحول زیرساخت‌های مدرن فناوری اطلاعات طراحی شده است، اتصال، امنیت (Security) و دید (Visibility) یکپارچه‌ای را در محیط‌های فیزیکی، مجازی‌سازی شده و مبتنی بر ابر (Cloud-based) فراهم می‌کند. این محصول به عنوان یکی از اجزای حیاتی معماری Cisco Unified Data Center، راهکاری قدرتمند برای سازمان‌هایی است که بارهای کاری رو به رشد برنامه‌ها و گذار به سمت نیازهای پهنای باند (Bandwidth) بالاتر را مدیریت می‌کنند.
با ادغام قابلیت‌های پیشرفته لایه 2 (Layer 2) و لایه 3 (Layer 3)، این پلتفرم عملکرد بالا و مقیاس‌پذیری (Scalability) را تضمین می‌کند. این محصول به‌طور اختصاصی برای استقرار در بالای رک (ToR) و میان ردیف (MoR) مهندسی شده است و از طیف گسترده‌ای از برنامه‌های سازمانی و نیازهای میزبانی ارائه‌دهندگان خدمات پشتیبانی می‌کند. سری Nexus 5600 با تمرکز بر تأخیر (Latency) پایین و نوآوری در فابریک قابل برنامه‌ریزی (Programmable Fabric)، زیرساختی مطمئن برای مراکز داده بسیار خودکار و مجازی‌سازی‌شده فراهم می‌آورد.
نمای کلی محصول
پلتفرم Cisco Nexus 5600 شامل سه مدل اصلی است که هر کدام برای نیازهای مختلف تراکم و پیکربندی طراحی شده‌اند.Cisco Nexus 5624Qیک سوئیچ فشرده 1RU است که 1.92 ترابیت بر ثانیه پهنای باند (Bandwidth) را از طریق 12 پورت ثابت 40-Gbps و یک ماژول توسعه برای 12 پورت اضافی ارائه می‌دهد.Cisco Nexus 5648Qیک پیکربندی 2RU است که ظرفیت را دو برابر کرده و از 3.84 ترابیت بر ثانیه پهنای باند (Bandwidth) با 24 پورت ثابت و دو اسلات توسعه برای 24 پورت اضافی پشتیبانی می‌کند.
تطبیق‌پذیرترین مدل، یعنیCisco Nexus 5696Q، یک سوئیچ 4RU است که برای محیط‌های با تراکم بالا طراحی شده است. این دستگاه دارای هشت اسلات توسعه است که از حداکثر 96 پورت 40-Gbps یا 384 پورت 10-Gbps پشتیبانی می‌کند و حتی گزینه‌هایی برای ماژول‌های توسعه 100-Gbps نیز ارائه می‌دهد. تمامی مدل‌های این پلتفرم بر روی سیستم‌عامل Cisco NX-OS اجرا می‌شوند که به‌طور اختصاصی برای تاب‌آوری (Resiliency)، مدیریت‌پذیری و برنامه‌پذیری (Programmability) در دیتاسنتر ساخته شده است. علاوه بر این، این پلتفرم از گزینه‌های انعطاف‌پذیر جریان هوا و ماژول‌های منبع تغذیه و فن اضافی (Redundant) برای تضمین تداوم عملیاتی در چیدمان‌های متنوع دیتاسنتر پشتیبانی می‌کند.
ویژگی‌ها و مزایا
- عملکرد بالا و تأخیر (Latency) پایین: ارائه عملکرد با سرعت سیم (Wire-speed) با تأخیر (Latency) تقریبی 1 میکروثانیه برای هر اندازه بسته، که جریان ترافیک پایدار را تضمین می‌کند.
- فابریک یکپارچه (Unified Fabric): پشتیبانی از همگرایی LAN و SAN از طریق Fibre Channel over Ethernet (FCoE) یکپارچه و پورت‌های واحد.
- مقیاس‌پذیری (Scalability) برای مجازی‌سازی: دارای قابلیت‌های VXLAN bridging و routing که امکان انتقال بدون وقفه ماشین‌های مجازی در شبکه‌های لایه 3 را فراهم می‌کند.
- بهینگی مصرف انرژی: منابع تغذیه حتی در شرایط بار کم، 90 درصد بازدهی را حفظ می‌کنند که به کاهش ردپای کربنی کلی مرکز داده کمک می‌کند.
- مدیریت منعطف بافر: ارائه یک بافر بسته 25 مگابایتی که می‌تواند به صورت پویا برای مدیریت مؤثر ازدحام تنظیم شود.
- مانیتورینگ پیشرفته: شامل قابلیت‌های هوشمند SPAN و ERSPAN برای تحلیل ترافیک و عیب‌یابی قدرتمند و بدون وقفه.
- حفاظت از سرمایه‌گذاری: امکان ارتقای آسان از 10 Gbps به 40 Gbps با استفاده از زیرساخت فیبر موجود از طریق اپتیک‌های پیشرفته دوطرفه (BiDi).
- پشتیبانی از Fabric Extender: سازگار با توسعه‌دهنده‌های فابریک سری Cisco Nexus 2200 و 2300 برای ساده‌سازی مدیریت و مقیاس‌پذیری اتصالات در چندین رک.
- طراحی تاب‌آور (Resilient): ارائه منابع تغذیه و ماژول‌های فن با قابلیت تعویض در حین کار (Hot-swappable) با افزونگی N+1 یا N+N برای به حداکثر رساندن زمان در دسترس بودن (Uptime).
بررسی اجمالی محصول
افزایش تعداد برنامه‌های کاربردی که به پهنای باند (Bandwidth) بیشتری نیاز دارند و در دسترس بودن سرورهای 10-Gbps ارزان‌تر، تقاضای فزاینده‌ای را برای سوئیچ‌های متراکم 10 و 40 گیگابیت اترنت ایجاد کرده است. در عین حال، معماری مراکز داده (Data Center) در پاسخ به نیازهای جدید زیرساخت‌های فناوری اطلاعات در حال تحول است. بارهای کاری برنامه‌ها در ترکیبی از زیرساخت‌های مجازی‌سازی شده و فیزیکی سرور و ذخیره‌سازی مستقر می‌شوند که نیازمند زیرساخت شبکه‌ای است که اتصال، امنیت و دید (Visibility) یکپارچه‌ای را در طیف وسیعی از محیط‌های bare-metal، مجازی‌سازی شده و رایانش ابری (Cloud Computing) فراهم کند.
سوئیچ‌های Cisco Nexusپلتفرم 5600 سوئیچ‌های گیگابیت اترنت، نسل سوم از سوئیچ‌های سری Cisco Nexus 5000 هستند: سوئیچ‌های پیشرو در دسترسی سرور مراکز داده.پلتفرم Cisco Nexus 5600 که جایگزین پلتفرم پرکاربرد Cisco Nexus 5500 شده است، تمامی ویژگی‌های موجود در پلتفرم Cisco Nexus 5500 از جمله همگرایی LAN و SAN (پورت‌های یکپارچه و Fibre Channel over Ethernet [FCoE])، توسعه‌دهنده‌های فابریک (Fabric Extenders) و Cisco FabricPath را حفظ کرده است.
سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 شامل پیکربندی‌های 1 یونیت (1RU)، 2 یونیت (2RU) و 4 یونیت (4RU) برای طراحی منعطف، چابک و با بهره‌وری انرژی بالا هستند. پلتفرم Cisco Nexus 5600 مکمل سوئیچ‌های موجود Cisco Nexus بوده و جزء مهمی از معماری Cisco Unified Data Center محسوب می‌شود. این پلتفرم، اترنت 10 و 40 گیگابیت و FCoE را با قابلیت‌های یکپارچه لایه 2 و 3 در سرعت سیم (Wire Speed) ارائه می‌دهد. همچنین این سوئیچ‌ها تأخیر (Latency) بسیار کمی دارند: تقریباً 1 میکروثانیه برای هر اندازه بسته (Packet). با امکان انتخاب گزینه‌های جریان هوای ورودی از سمت پورت یا سمت فن برای هماهنگی با چیدمان راهروهای سرد و گرم در مرکز داده، سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 برای طیف گسترده‌ای از مراکز داده سنتی و استقرار در مقیاس بزرگ ابرهای مجازی‌سازی شده طراحی شده‌اند.
پلتفرم Cisco Nexus 5600 با سیستم‌عامل Cisco NX-OS Software، ویژگی‌ها و قابلیت‌هایی را به مشتریان ارائه می‌دهد که به‌طور گسترده در مراکز داده (Data Centers) سراسر جهان به کار گرفته شده‌اند. سیستم‌عامل NX-OS یک سیستم‌عامل اختصاصی برای مراکز داده است که با هدف کارایی (Performance)، تاب‌آوری (Resiliency)، مقیاس‌پذیری (Scalability)، مدیریت‌پذیری (Manageability) و برنامه‌پذیری (Programmability) طراحی شده است. این سیستم‌عامل نیازهای شبکه‌های اترنت (Ethernet) و ذخیره‌سازی (Storage) را برآورده کرده و مجموعه‌ای قدرتمند و جامع از ویژگی‌ها را فراهم می‌کند که می‌تواند پاسخگوی نیازهای پیچیده مجازی‌سازی (Virtualization) و اتوماسیون (Automation) در مراکز داده کنونی و آینده باشد.
پلتفرم Cisco Nexus 5600 برای استقرار در بالای رک (ToR) و وسط ردیف (MoR) در مراکز داده‌ای طراحی شده است که از برنامه‌های سازمانی، میزبانی ارائه‌دهندگان خدمات (Service Provider) و محیط‌های رایانش ابری (Cloud Computing) پشتیبانی می‌کنند. پلتفرم Cisco Nexus 5600 سوئیچینگ متراکم 40 گیگابیت اترنت را ارائه می‌دهد که برای محیط‌های ابری، کلان‌داده (Big Data) و مجازی‌سازی‌شده بسیار مناسب است.
مدل‌ها و پیکربندی‌ها (Configurations)
سوئیچ‌های 40-Gbps پلتفرم Cisco 5600 در پیکربندی‌های متعددی عرضه می‌شوند:
● سوئیچ Cisco Nexus 5624Q:سوئیچ Cisco Nexus 5624Q (شکل 1) یک سوئیچ 1RU است که از پهنای باند (Bandwidth) 1.92 ترابیت بر ثانیه (Tbps) در 12 پورت ثابت 40-Gbps از نوع QSFP+ و 12 پورت 40-Gbps اضافی QSFP+ که از طریق یک ماژول توسعه پشتیبانی می‌شوند، بهره می‌برد. سوئیچ Cisco Nexus 5624Q همچنین می‌تواند با استفاده از کابل‌های breakout تا 96 پورت 10 Gigabit Ethernet را پشتیبانی کند.
سوئیچ Cisco Nexus 5624Q یک ماژول توسعه عمومی (GEM) با قابلیت تعویض در حین کار (Hot-swappable) برای دوازده پورت اضافی 40 گیگابیت اترنت ارائه می‌دهد (شکل 2).

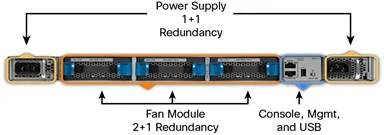

سوئیچ Cisco Nexus 5624Q دارای سه ماژول فن برای افزونگی (Redundancy) 1+2 و دو منبع تغذیه برای افزونگی 1+1 است (شکل 3) و از هر دو گزینه جریان هوای ورودی از سمت پورت و ورودی از سمت فن برای نصب انعطاف‌پذیر پشتیبانی می‌کند.
● سوئیچ Cisco Nexus 5648Q:سوئیچ Cisco Nexus 5648Q (شکل 4) یک سوئیچ 2RU است که از پهنای باند (Bandwidth) 3.84 ترابیت بر ثانیه در 24 پورت ثابت 40 گیگابیت بر ثانیه QSFP+ و 24 پورت اضافی 40 گیگابیت بر ثانیه QSFP+ با استفاده از دو ماژول توسعه پشتیبانی می‌کند. سوئیچ Cisco Nexus 5648Q همچنین می‌تواند با استفاده از کابل‌های breakout تا 192 پورت 10 گیگابیت اترنت را پشتیبانی کند.
سوئیچ Cisco Nexus 5648Q با دو اسلات توسعه، امکان پشتیبانی از بیست و چهار پورت 40 گیگابیت اترنت اضافی را با استفاده از یک ماژول GEM با قابلیت تعویض در حین کار (Hot-swappable) فراهم می‌کند، همان‌طور که در شکل 2 نشان داده شده است. مدل‌های Cisco Nexus 5624Q و 5648Q از ماژول توسعه یکسانی استفاده می‌کنند.

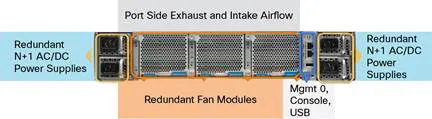

سوئیچ Cisco Nexus 5648Q دارای سه ماژول فن برای افزونگی (Redundancy) 1+2 و چهار منبع تغذیه برای افزونگی 2+2 است (شکل 5) و از هر دو گزینه جریان هوای ورودی از سمت پورت و ورودی از سمت فن برای نصب منعطف پشتیبانی می‌کند.
با استفاده از تکنولوژی Cisco Fabric Extender و اپتیک‌های مقرون‌به‌صرفه که امکان استفاده از فیبرهای 10 گیگابیت اترنت موجود (یک جفت رشته فیبر چندحالته) را فراهم می‌کنند، سوئیچ‌های Cisco Nexus 5624Q و 5648Q فرم فاکتور (Form Factor) بهینه‌ای را برای سازمان‌هایی که در حال ارتقای زیرساخت خود از 10 Gbps به 40 Gbps هستند، ارائه می‌دهند. لطفاً برای جزئیات بیشتر به برگه مشخصات فنی ماژول‌های 40 گیگابیت Cisco QSFP مراجعه کنید.
● سوئیچ Cisco Nexus 5696Q:سوئیچ Cisco Nexus 5696Q (شکل 6) یک سوئیچ 4RU با پورت‌های 10 و 40 گیگابیت اترنت است که بالاترین تراکم پورت در صنعت را ارائه می‌دهد. فرم فاکتور فشرده و کم‌مصرف (Energy-efficient) آن، دارای هشت اسلات ماژول توسعه کارت شبکه (LEM) برای پشتیبانی از 40 گیگابیت اترنت و FCoE، 10 گیگابیت اترنت و FCoE، و Fibre Channel با سرعت 8/4/2-Gbps است که آن را به منعطف‌ترین سوئیچ در پلتفرم Cisco Nexus 5600 تبدیل می‌کند. سوئیچ Cisco Nexus 5696Q در حالت بارگذاری کامل، از پهنای باند (Bandwidth) 7.68 ترابیت بر ثانیه در 96 پورت 40 گیگابیت بر ثانیه پشتیبانی می‌کند.
ماژول‌های توسعه Cisco Nexus 5696Q گزینه‌های رابط (Interface) متعددی را برای پایه شاسی (Chassis base) ارائه می‌دهند. سوئیچ Cisco Nexus 5696Q از ماژول توسعه (LEM) با سرعت 40 و 10 گیگابیت اترنت با استفاده از اپتیک‌های QSFP+ پشتیبانی می‌کند. هر ماژول توسعه 40 گیگابیت اترنت (شکل 7) تعداد 12 پورت 40 گیگابیت اترنت و پورت‌های FCoE را با استفاده از رابط QSFP، یا 48 پورت 10 گیگابیت بر ثانیه (Gbps) را با استفاده از کابل‌های Breakout فراهم می‌کند. با نصب هر هشت ماژول توسعه، Cisco Nexus 5696Q تعداد 96 پورت QSFP یا 384 پورت 10 گیگابیت اترنت (SFP+) را با استفاده از کابل‌های Breakout ارائه می‌دهد. تمامی ماژول‌های توسعه قابلیت تعویض در حین کار (Hot swappable) را دارند.
سوئیچ Cisco Nexus 5696Q همچنین یک ماژول توسعه یکپارچه (شکل 8) ارائه می‌دهد که از اترنت 1 و 10 گیگابیت SFP+، فیبر نوری (Fibre Channel) با سرعت 8/4/2 گیگابیت بر ثانیه و FCoE با سرعت 10 گیگابیت بر ثانیه پشتیبانی می‌کند. این ماژول توسعه (LEM) یکپارچه، بیست پورت 10 گیگابیت SFP+ را ارائه می‌دهد که در یک سیستم کاملاً مجهز، از حداکثر 160 پورت پشتیبانی می‌کند.
سوئیچ Cisco Nexus 5696Q همچنین از یک ماژول توسعه (Expansion Module) 100 گیگابیت اترنت (شکل 9) پشتیبانی می‌کند که از 100 گیگابیت اترنت با اپتیک‌های CXP بهره می‌برد. ماژول LEM با سرعت 100 گیگابیت اترنت، چهار پورت 100-Gbps از نوع CXP ارائه می‌دهد که در یک سیستم کاملاً مجهز، تا 32 پورت را پشتیبانی می‌کند. ماژول LEM با سرعت 100-Gbps از کابل‌های بریک‌اوت (Breakout Cables) پشتیبانی نمی‌کند.
سوئیچ Cisco Nexus 5696Q دارای چهار ماژول فن برای افزونگی (Redundancy) 2+2 و شش منبع تغذیه برای افزونگی 3+3 است (شکل 10) و از هر دو گزینه جریان هوای ورودی از سمت پورت و ورودی از سمت فن برای نصب انعطاف‌پذیر پشتیبانی می‌کند.
هنگامی که Cisco Nexus 5696Q با بیش از چهار ماژول 100-Gbps LEM تجهیز شده باشد، افزونگی (Redundancy) شبکه منبع تغذیه پشتیبانی نمی‌شود.
ویژگی‌های یکپارچه لایه 2 و 3، عملکرد را برای ارائه سرعت سیم (Wire Speed) با تأخیر (Latency) پایین در حدود 1 میکروثانیه برای هر اندازه بسته (Packet) بهبود می‌بخشند. سوئیچ Cisco Nexus 5696Q عملکرد سرعت سیم را برای یک سیستم کاملاً بارگذاری‌شده جهت ترافیک اترنت (Ethernet) و FCoE حفظ می‌کند. همچنین Cisco Nexus 5696Q از اتصال 1 گیگابیت بر ثانیه (1-Gbps) با استفاده از آداپتورهایی که QSFP را به SFP یا SFP+ تبدیل می‌کنند، پشتیبانی کرده و انعطاف‌پذیری بیشتری را ارائه می‌دهد.
سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 از تکنولوژی VXLAN در حالت‌های پل‌زنی (Bridging) و مسیریابی (Routing) بر روی تمامی پورت‌ها با نرخ خط (Line Rate) پشتیبانی می‌کنند که امکان انتقال ماشین‌های مجازی بین سرورها در شبکه‌های لایه 3 (Layer 3) را فراهم می‌سازد.
با استفاده از پلتفرم 40-Gbps مدل Cisco Nexus 5600، سازمان‌ها می‌توانند مراکز داده (Data Center) فعلی خود را به سرعت و به آسانی از طریق فناوری پیشرفته اپتیک دوطرفه (BiDi) سیسکو ارتقا دهند؛ این فناوری امکان استفاده از فیبرهای 10 Gigabit Ethernet موجود (یک جفت رشته فیبر چندحالته) را برای انتقال 40 Gigabit Ethernet به لایه تجمیع (Aggregation Layer) یا به لایه اسپاین (Spine) (در پیکربندی leaf-and-spine) بدون نیاز به هیچ‌گونه تغییری در زیرساخت کابل‌کشی فعلی فراهم می‌کند. علاوه بر این، این پلتفرم می‌تواند در پیکربندی‌های میانه ردیف (Middle-of-Row یا MoR) یا انتهای ردیف (End-of-Row یا EoR) مستقر شود تا نیازهای اتصال 10 و 40 Gigabit Ethernet برای چندین رک یا پاد (Pod) را برآورده سازد.
این سوئیچ‌ها با استفاده از توسعه‌دهنده‌های فابریک (Fabric Extenders) پلتفرم‌های Cisco Nexus 2200 و 2300، می‌توانند از سرورهای بیشتری در طراحی لایه دسترسی (Access-layer) و تجمیع (Aggregation-layer) فشرده پشتیبانی کنند که امکان اتصال 1 و 10 گیگابیت اترنت (Gigabit Ethernet) را در چندین رک فراهم می‌آورد.
ویژگی‌ها و مزایا
برخی از ویژگی‌های اصلی سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 به شرح زیر است:
● بهینه‌سازی برای مجازی‌سازی (Virtualization) و استقرار در فضای ابری (Cloud):امروزه، سرورهای با کارایی بالا که در فضای ابری مستقر شده‌اند، می‌توانند از تعداد بیشتری ماشین مجازی (Virtual Machine) و حجم کاری نسبت به گذشته پشتیبانی کنند. اما استقرار سرورهای جدید بر اساس تقاضا، فشار مضاعفی را بر ساختار شبکه (Network Fabric) وارد می‌کند. سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 با فراهم کردن مقیاس‌پذیری (Scalability) و کارایی بالا، به این چالش پاسخ داده و این پلتفرم را به گزینه‌ای عالی برای برآورده کردن نیازهای فعلی و آتی تبدیل کرده‌اند.
● تراکم و تاب‌آوری (Resilience):این سوئیچ‌ها که برای دیتاسنترهای امروزی ساخته شده‌اند، دقیقاً مشابه سرورهایی که پشتیبانی می‌کنند طراحی شده‌اند. پورت‌ها و اتصالات برق در قسمت عقب و نزدیک به پورت‌های سرور قرار دارند که به کوتاه نگه داشتن طول کابل‌ها کمک کرده و مزایایی را که به‌طور سنتی فقط در سرورهای تیغه‌ای (Blade Servers) ارائه می‌شد، برای سرورهای رک‌مونت فراهم می‌کنند. ماژول‌های برق و فن با قابلیت تعویض در حین کار (Hot-swappable) از طریق پنل جلویی قابل دسترسی هستند، جایی که چراغ‌های وضعیت، نمایی کلی از عملکرد سوئیچ را در یک نگاه ارائه می‌دهند. سیستم خنک‌کننده از جلو به عقب یا عقب به جلو با طراحی سرورها سازگار است و از طراحی‌های کارآمد راهروهای سرد و گرم در دیتاسنتر پشتیبانی می‌کند. قابلیت سرویس‌دهی (Serviceability) با دسترسی به تمامی واحدهای قابل تعویض توسط مشتری از طریق پنل جلویی، بهبود یافته است.
● بهره‌وری انرژی (Energy efficiency):سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 به مراکز داده کمک می‌کنند تا ضمن کاهش ردپای کربنی، در محدوده پارامترهای فضا، توان (Power) و سرمایش (Cooling) خود فعالیت کنند. منابع تغذیه این سوئیچ‌ها همچنین قادرند در شرایط بار کاری تا حداقل 25 درصد استفاده، بهره‌وری 90 درصدی را حفظ کنند. این قابلیت به سوئیچ‌ها اجازه می‌دهد تا ضمن استفاده بهینه از توان، همچنان برای پشتیبانی از شرایط بار کامل سیستم، ابعاد مناسبی داشته باشند.
● تأخیر (Latency) پایین:سوئیچینگ Cut-through به این سوئیچ‌ها امکان می‌دهد تا با فعال بودن ویژگی‌ها، تأخیر (Latency) پورت به پورت حدود 1 میکروثانیه را برای هر اندازه بسته‌ای پشتیبانی کنند.
● قابلیت هوشمند Cisco Switched Port Analyzer (SPAN) و Encapsulated SPAN (ERSPAN):از SPAN و ERSPAN می‌توان برای عیب‌یابی و نظارت دقیق بر ترافیک استفاده کرد. قابلیت‌های SPAN و ERSPAN بدون ایجاد اختلال (Nondisruptive) عمل می‌کنند و تنها از پهنای باند (Bandwidth) اضافی برای ترافیک SPAN و ERSPAN استفاده می‌شود. بهبودهای صورت گرفته شامل تخصیص کارآمدتر پهنای باند به ترافیک SPAN و ERSPAN است، به طوری که هر مقدار از پهنای باند فابریک (Fabric Bandwidth) که برای ترافیک داده استفاده نمی‌شود، می‌تواند به ترافیک SPAN یا ERSPAN اختصاص یابد. این سوئیچ (Switch) می‌تواند تا 31 نشست (Session) SPAN و ERSPAN را با نرخ خط (Line-rate) پشتیبانی کند.
● مدیریت منعطف بافر (Buffer Management):سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 از یک بافر بسته (Packet Buffer) با ظرفیت 25 مگابایت پشتیبانی می‌کنند که بین هر 3 پورت 40 گیگابیت اترنت یا هر 12 پورت 10 گیگابیت اترنت به اشتراک گذاشته می‌شود. هر پورت 100G دارای یک بافر بسته اختصاصی 25 مگابایتی است. قابلیت مدیریت منعطف بافر امکان تنظیم پویا (Dynamic Tuning) اندازه بافرهای اشتراکی و اختصاصی را در زمان بروز تراکم (Congestion) فراهم می‌کند.
● بهبودهای مالتی‌کست (Multicast):این سوئیچ‌ها از توان عملیاتی (Throughput) مالتی‌کست لایه 2 و 3 با نرخ خط (Line-rate) برای تمامی اندازه‌های فریم پشتیبانی می‌کنند. این تجهیزات، تکثیر مالتی‌کست بهینه را از طریق فابریک و در نقطه خروجی (Egress point) ارائه می‌دهند. پشتیبانی برای 32,000 مسیر مالتی‌کست و جداول IGMP snooping در سطح سخت‌افزار فراهم شده است. بهبودهای مالتی‌کست شامل هشینگ مبتنی بر جریان (Flow-based hashing) برای ترافیک مالتی‌کست روی پورت‌چنل و پشتیبانی ارتقایافته از پروتکل Bidir-PIM است. این سوئیچ همچنین از فورواردینگ مبتنی بر IP برای IGMP snooping پشتیبانی می‌کند.
برای مشاهده لیست کامل جدیدترین ویژگی‌های نرم‌افزاری پشتیبانی‌شده در پلتفرم Cisco Nexus 5600، به بولتن محصول موجود در آدرس زیر مراجعه کنید
https://www.cisco.com/c/en/us/products/collateral/switches/nexus-5000-series-switches/bulletin-c25-735319.html.
کاربردها
سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 از سناریوهای کاربردی متعددی پشتیبانی می‌کنند که این پلتفرم را به گزینه‌ای منعطف برای دیتاسنتر (Data Center) تبدیل کرده است.
معماری توسعه‌دهنده فابریک (Fabric Extender) سیسکو: تجمیع‌کننده (Aggregator) توسعه‌دهنده فابریک با تراکم بالا
فناوری FEX به شما امکان می‌دهد یک فابریک (Fabric) واحد و ماژولار ایجاد کنید که از سوئیچ‌های Cisco Nexus تا سرورهای Cisco Unified Computing System (Cisco UCS)، آداپتورها (Cisco Adapter FEX) و ماشین‌های مجازی (Cisco Data Center Virtual Machine FEX [VM-FEX]) گسترش می‌یابد.فناوری FEX بر اساس استاندارد نوظهور IEEE 802.1BR طراحی شده است.طراحی شبکه با استفاده از فناوری FEX، انعطاف‌پذیری، کاهش زیرساخت کابل‌کشی و مدیریت متمرکز را فراهم کرده و به مشتریان در مقیاس‌پذیری (Scalability) شبکه‌هایشان کمک می‌کند.
در ادامه برخی از گزینه‌های رایج پیاده‌سازی (Deployment) با استفاده از توسعه‌دهنده‌های فابریک (Fabric Extenders) پلتفرم Cisco Nexus 2200 و 2300 و سوئیچ‌های پلتفرم Cisco Nexus 5600 آورده شده است:
● سرورهای رک‌مونت (Rack servers) با کارت‌های شبکه (NIC) 100 مگابیت اترنت، 1 گیگابیت اترنت یا 10 گیگابیت اترنت؛ فابریک اکستندر (Fabric Extender) می‌تواند به صورت فیزیکی در بالای رک قرار گیرد و سوئیچ‌های پلتفرم Cisco Nexus 5600 با سرعت 40 گیگابیت بر ثانیه می‌توانند در وسط یا انتهای ردیف مستقر شوند، یا فابریک اکستندر و سوئیچ پلتفرم Cisco Nexus 5600 هر دو می‌توانند در وسط یا انتهای ردیف قرار بگیرند.
● سرورهای رک‌مونت (Rack servers) با کارت‌های شبکه (NIC) 10 مگابیت اترنت در حالت تمام‌دوطرفه (Full Duplex) که با استفاده از Cisco Nexus 2248TP-E Fabric Extender در کنار پلتفرم Cisco Nexus 5600 متصل شده‌اند
● محیط‌های ترکیبی 1 و 10 گیگابیت اترنت که در آن سرورهای رک (Rack Servers) با هر یک از این سرعت‌ها در یک رک یا در رک‌های مجاور در حال فعالیت هستند
● پیاده‌سازی‌های 10 Gigabit Ethernet و FCoE با استفاده از سرورهای دارای کارت‌های شبکه همگرا (CNA) برای محیط‌های زیرساخت یکپارچه (Unified Fabric) با استفاده از توسعه‌دهنده‌های زیرساخت (Fabric Extenders) مدل Cisco Nexus 2232PP 10GE و Cisco Nexus 2232TM-E 10GE
● اتصال سرور 1/10GBASE-T با قابلیت مهاجرت آسان از 1 به 10GBASE-T و استفاده مجدد مؤثر از کابل‌کشی ساختاریافته
● سرورهای تیغه‌ای (Blade Servers) با اترنت 1 و 10 گیگابیت به همراه تیغه‌های عبوری (Pass-through blades)
● محیط‌های رایانشی با تأخیر (Latency) پایین و کارایی بالا
● دسترسی مجازی‌سازی شده (Virtualized access)
علاوه بر این گزینه‌ها، پلتفرم Cisco Nexus 5600 به عنوان یک پلتفرم تجمیع‌کننده (Aggregation) برای توسعه‌دهنده‌های فابریک (Fabric Extender) با تراکم بالا، ارزش منحصر‌به‌فردی ارائه می‌دهد. برای مثال، این سوئیچ‌ها می‌توانند در کنار Fabric Extenderهای مدل Cisco Nexus 2348UPQ، 2348TQ، 2332TQ، 2248PQ، 2232PP، 2248TP-E، 2232TM-E، 2232TM، 2248TP و 2224TP به عنوان یک سیستم سوئیچینگ با تراکم بالا مورد استفاده قرار گیرند و اتصالات 10 گیگابیت اترنت (10 Gigabit Ethernet) را در یک صفحه مدیریتی واحد تجمیع کنند. علاوه بر این، انواع گزینه‌های توسعه‌دهنده فابریک تیغه‌ای (Blade Fabric Extender) را می‌توان با استفاده از 10 گیگابیت اترنت به سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 متصل کرد که این امر یک نقطه مدیریتی واحد برای استقرار سرورهای تیغه‌ای (Blade Server) فراهم می‌کند.
جدول 1، فابریک اکستندرهای (Fabric Extenders) پشتیبانی‌شده توسط سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 را فهرست می‌کند. لطفاً برای کسب اطلاعات بیشتر درباره محصولات و حداقل نسخه‌های نرم‌افزاری مورد نیاز برای پشتیبانی، به دیتاشیت‌ها و یادداشت‌های انتشار (Release Notes) پلتفرم‌های Cisco Nexus 2200 و 2300 مراجعه کنید.
جدول 1. توسعه‌دهنده‌های فابریک (Fabric Extenders) پشتیبانی‌شده
|
توسعه‌دهنده فابریک (Fabric Extender) |
توضیحات |
|
Cisco Nexus 2332TQ |
32 پورت میزبان (Host Interface) از نوع 1/10GBASE-T (SFP+) و تا 4 رابط فابریک 10/40 گیگابیت اترنت QSFP+؛ پشتیبانی FCoE تا 30 متر با کابل‌های Category 6a یا 7 |
|
Cisco Nexus 2348TQ |
48 پورت میزبان (Host Interface) از نوع 1/10BASE-T (SFP+) و تا 6 رابط فابریک 10/40 گیگابیت اترنت QSFP+؛ پشتیبانی FCoE تا 30 متر با کابل‌های Category 6a یا 7 |
|
Cisco Nexus 2348UPQ |
48 پورت میزبان (Host Interface) از نوع 1/10 گیگابیت اترنت و پورت یکپارچه (SFP+) و تا 6 رابط فابریک 10/40 گیگابیت اترنت QSFP+ |
|
Cisco Nexus 2224TP |
24 پورت میزبان (Host Interface) از نوع 100/1000BASE-T و 2 رابط فابریک 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus 2248TP |
48 پورت میزبان (Host Interface) از نوع 100/1000BASE-T و 4 رابط فابریک 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus 2248TP-E |
48 پورت میزبان (Host Interface) از نوع 100/1000BASE-T و 4 رابط فابریک 10 گیگابیت اترنت (SFP+؛ دارای 32 مگابایت بافر اشتراکی) |
|
Cisco Nexus 2232PP |
32 پورت میزبان (Host Interface) از نوع 1/10 گیگابیت اترنت و FCoE (SFP+) و 8 رابط فابریک 10 گیگابیت اترنت و FCoE (SFP+) |
|
Cisco Nexus 2248PQ |
48 پورت میزبان (Host Interface) از نوع 1/10 گیگابیت اترنت SFP+ و 4 رابط 40 گیگابیت اترنت (16 پورت 10 گیگابیت اترنت SFP+)، 32 تا 48 پورت میزبان 1/10 گیگابیت اترنت و FCoE (SFP+) و 4 رابط فابریک 10 گیگابیت اترنت و FCoE |
|
Cisco Nexus 2232TM |
32 پورت میزبان (Host Interface) از نوع 1/10GBASE-T و 8 ماژول آپلینک 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus 2232TM-E |
32 پورت میزبان (Host Interface) از نوع 1/10GBASE-T و 8 ماژول آپلینک 10 گیگابیت اترنت (SFP+) (مصرف انرژی کمتر و نرخ خطای بیت [BER] بهبود یافته) |
|
Cisco Nexus B22HP |
16 رابط میزبان داخلی 1/10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (SFP+؛ رابط‌های شبکه) |
|
Cisco Nexus B22F |
16 رابط میزبان داخلی 10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (SFP+؛ رابط‌های شبکه) |
|
Cisco Nexus B22DELL |
16 رابط میزبان داخلی 10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (SFP+؛ رابط‌های شبکه) |
|
Cisco Nexus B22IBM |
14 رابط میزبان داخلی 1/10GBASE-KR و 8 رابط فابریک 10 گیگابیت اترنت (رابط‌های شبکه SFP+) |

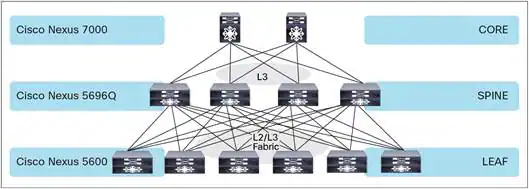

فابریک در مقیاس بزرگ (Large-Scale Fabric) (لایه 2 و 3): معماری Leaf-and-Spine
طراحی‌های مراکز داده (Data Center) در حال تحول هستند و مشتریان به دنبال ایجاد ساختارهای (Fabrics) مقیاس‌پذیر و بدون مسدودسازی (Nonblocking) برای پشتیبانی از برنامه‌های کاربردی مختلف هستند که الگوهای ترافیکی سنگین شرق-غرب (East-West) و شمال-جنوب (North-South) را ایجاد می‌کنند. سوئیچ‌های 40-Gbps پلتفرم Cisco 5600 برای استفاده به عنوان گره‌های (Nodes) لایه دسترسی (Leaf) یا هسته (Spine) در طراحی‌های شبکه لایه 2 یا 3 بسیار مناسب هستند. طراحی‌های Leaf-and-spine با استفاده از سوئیچ‌های با تراکم بالا و تأخیر (Latency) پایین، منجر به ایجاد معماری شبکه تخت‌تر (Flatter) می‌شوند که امکان برقراری اتصالات با مقیاس صدها تا بیش از 10,000 سرور را با پهنای باند (Bandwidth) دوطرفه بالا فراهم کرده و تضمین‌کننده یک ساختار با تأخیر (Latency) پایین و تعداد گام‌های (Hop count) کم است. سوئیچ‌های Spine یک ساختار بدون مسدودسازی (Nonblocking) با تأخیر (Latency) پایین ایجاد می‌کنند که بسته‌ها را بین سوئیچ‌های Leaf هدایت می‌نماید. سوئیچ‌های Leaf اتصال به سرورها را فراهم می‌کنند. استفاده از یک معماری با مش‌بندی بالا (Highly meshed) به تضمین بالاترین سطح ممکن از دسترس‌پذیری شبکه (Availability) کمک می‌کند، به طوری که در صورت بروز خرابی، کمترین تأثیر بر ترافیک مشتری ایجاد شود. سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 می‌توانند به عنوان سوئیچ‌های Spine یا Leaf در لایه 2 یا 3 مستقر شوند که انعطاف‌پذیری بالایی در طراحی ارائه می‌دهند (شکل 11).
FCoE چند-پرشی (Multihop FCoE)
Cisco Unified Fabric با ترکیب شبکه‌های مرکز داده (Data Center) و ذخیره‌سازی، یک شبکه واحد با کارایی بالا، در دسترس‌پذیری بالا و مقیاس‌پذیر ارائه می‌دهد. با استفاده از سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600، شرکت Cisco می‌تواند با ارائه قابلیت FCoE چند-هاپه (Multihop) در مرکز داده، همگرایی (Convergence) سرتاسری مرکز داده را از سرور تا ذخیره‌سازی پشتیبانی کند. قابلیت FCoE، عملکرد موجود FCoE را در سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 تکمیل می‌کند. با این انتخاب گسترده از سوئیچ‌های مبتنی بر استاندارد FCoE، شرکت Cisco پشتیبانی از ساختار یکپارچه (Unified Fabric) را برای هر دو لایه دسترسی (Access) و هسته (Core) شبکه فراهم کرده و از تمامی ترافیک‌های ذخیره‌سازی (FCoE، پروتکل iSCSI و NAS) بر روی یک زیرساخت ساده‌سازی‌شده مبتنی بر اترنت 10 و 40 گیگابیت بدون اتلاف (Lossless) پشتیبانی می‌کند (شکل 12).

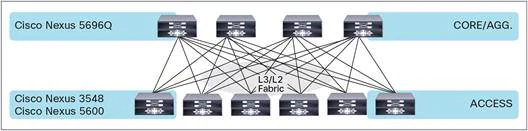

محاسبات با کارایی بالا (High-Performance Computing)
سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 می‌توانند به عنوان سوئیچ‌های لایه دسترسی (Access-layer) با تراکم بالا و فرم‌فاکتور کوچک (SFF) جهت تجمیع تعداد زیادی از سرورهای 10 Gigabit Ethernet در محیط‌هایی که برای کاهش تأخیر (Latency) به تعداد کمی هاپ (Hop) از سرور تا شبکه بالادست نیاز دارند، به کار گرفته شوند. این سوئیچ‌ها دارای تراکم بالای پورت‌های 10 Gigabit Ethernet در هر واحد رک (Rack Unit)، تأخیر (Latency) حدود 1 میکروثانیه از پورت به پورت برای هر اندازه بسته (Packet)، ویژگی‌های یکپارچه لایه 2 و 3 با نرخ خط (Line-rate)، مقیاس‌پذیری (Scalability) و تحلیل داده‌های یکپارچه با قابلیت برنامه‌ریزی (Programmability) هستند. این تجهیزات نیازهای محیط‌های محاسبات با کارایی بالا (HPC) و معاملات فرکانس بالا (HFT) را برطرف می‌کنند؛ محیط‌هایی که راهکارهای InfiniBand در آن‌ها فاقد دید مدیریتی و کارایی بالا در انتقال داده‌های حجیم در برنامه‌های کاربردی سنتی هستند (شکل 13).
قابلیت عملکرد در تمامی این ظرفیت‌ها به محافظت از سرمایه‌گذاری‌ها در مرکز داده (Data Center) با استفاده از یک مدل استقرار کمک می‌کند که در آن، ویژگی‌های اضافی در صورت نیاز قابل فعال‌سازی هستند.
مروری بر نرم‌افزار Cisco NX-OS
نرم‌افزار موجود بر روی سوئیچ‌های Cisco Nexus 5600 ضمن حفظ سازگاری با سوئیچ‌های دسترسی (Access Switches) سیسکو، انعطاف‌پذیری و مجموعه‌ای جامع از ویژگی‌ها را ارائه می‌دهد. نرم‌افزار پیش‌فرض سیستم دارای مجموعه‌ای کامل از قابلیت‌های امنیتی و مدیریتی لایه 2 (Layer 2) و سطح پایه ویژگی‌های لایه 3 (Layer 3) است. برای بهره‌مندی از عملکردهای پیشرفته مسیریابی (Routing) IP Unicast و IP Multicast در لایه 3، باید مجوزهای (Licenses) اضافی نصب کنید. جدول 2، بسته‌بندی نرم‌افزاری و مجوزهای موجود برای فعال‌سازی ویژگی‌های پیشرفته مختلف را فهرست می‌کند.
جدول 2. بسته‌بندی نرم‌افزاری و لایسنسینگ (Licensing) برای سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600
|
لایسنس (License) |
مبتنی بر شاسی (Chassis Based) یا مبتنی بر پورت (Port Based) |
شماره قطعه (Part Number) |
ویژگی‌های پشتیبانی شده |
|
لایسنس نرم‌افزاری پایه لایه 3 برای Cisco Nexus 5696Q، Nexus 5648Q و 5624Q |
شاسی (Chassis) |
N56-BAS1K9 |
مسیریابی ایستا (Static routing)، پروتکل اطلاعات مسیریابی نسخه 2 (RIPv2)، پروتکل کوتاه‌ترین مسیر اول نسخه 2 (OSPFv2)، پروتکل مسیریابی دروازه داخلی پیشرفته (EIGRP) حالت stub، پروتکل آماده‌به‌کار داغ (HSRP)، پروتکل افزونگی روتر مجازی (VRRP)، پروتکل مدیریت گروه اینترنتی نسخه‌های 2 و 3 (IGMPv2 and v3)، پروتکل چندپخشی مستقل از پروتکل نسخه 2 (PIMv2) (حالت sparse)، لیست کنترل دسترسی مسیریابی شده (ACL) و ارسال مسیر معکوس تک‌پخشی (uRPF)؛ مقیاس‌پذیری (Scalability) در OSPF محدود به 256 مسیر یادگیری شده پویا است |
|
لایسنس نرم‌افزاری لایه 3 سازمانی (LAN) برای Cisco Nexus 5696Q، Nexus 5648Q و 5624Q |
شاسی (Chassis) |
N56-LAN1K9 |
ویژگی‌های پیشرفته لایه 3: پشتیبانی کامل از EIGRP، OSPF، پروتکل دروازه مرزی (BGP) و مجازی‌سازی مسیر مجازی (VRF-Lite) |
|
لایسنس FCoE NPV برای Cisco Nexus 5696Q، Nexus 5648Q و 5624Q |
شاسی (Chassis) |
N56-FNPV-SSK9 |
ویژگی‌های مجازی‌ساز پورت N (NPV) برای FCoE پشتیبانی شده در Cisco Nexus 5696 |
|
لایسنس نرم‌افزاری لایه 2 پیشرفته برای Cisco Nexus 5696Q |
شاسی (Chassis) |
N5696-EL2-SSK9 |
پشتیبانی از FabricPath در Cisco Nexus 5696 |
|
لایسنس نرم‌افزاری لایه 2 پیشرفته برای Cisco Nexus 5648Q |
شاسی (Chassis) |
N5648Q-EL2-SSK9 |
پشتیبانی از FabricPath در Cisco Nexus 5648 |
|
لایسنس نرم‌افزاری لایه 2 پیشرفته برای Cisco Nexus 5624Q |
شاسی (Chassis) |
N5624Q-EL2P-SSK9 |
پشتیبانی از FabricPath در Cisco Nexus 5624 |
|
لایسنس نرم‌افزاری VM-FEX برای Cisco Nexus 5600 |
شاسی (Chassis) |
N56-VMFEX9 |
پشتیبانی از Data Center VM-FEX در Cisco Nexus 5696 |
|
باندل نرم‌افزاری شاسی Cisco Nexus 5696Q |
شاسی (Chassis) |
N5696-SBUN-P1 |
ویژگی‌های LAN، لایه 2 پیشرفته، لایه 3 پایه، لایه 3 پیشرفته، Data Center VM-FEX، و ذخیره‌سازی Fibre Channel و FCoE به ازای هر شاسی؛ Cisco Prime Data Center Network Manager (DCNM) |
|
باندل نرم‌افزاری شاسی Cisco Nexus 5648Q |
شاسی (Chassis) |
N5648Q-SBUN-P1 |
ویژگی‌های LAN، لایه 2 پیشرفته، لایه 3 پایه، لایه 3 پیشرفته، Data Center VM-FEX، و ذخیره‌سازی Fibre Channel و FCoE به ازای هر شاسی؛ Cisco Prime DCNM |
|
باندل نرم‌افزاری شاسی Cisco Nexus 5624Q |
شاسی (Chassis) |
N5624Q-SBUN-P1 |
ویژگی‌های LAN، لایه 2 پیشرفته، لایه 3 پایه، لایه 3 پیشرفته، Data Center VM-FEX، و ذخیره‌سازی Fibre Channel و FCoE به ازای هر شاسی؛ Cisco Prime DCNM |
|
لایسنس خدمات پروتکل‌های ذخیره‌سازی Cisco Nexus 5696Q، Nexus 5648Q و 5624Q: اترنت 40 گیگابیت |
پورت (Port) |
N56-4Q-SSK9 |
ویژگی‌های Fibre Channel و FCoE و FCoE NPV پشتیبانی شده روی هر 4 پورت اترنت 40 گیگابیت |
|
N56-12Q-SSK9 |
ویژگی‌های Fibre Channel و FCoE و FCoE NPV پشتیبانی شده روی هر 12 پورت اترنت 40 گیگابیت |
||
|
N56-48Q-SSK9 |
ویژگی‌های Fibre Channel و FCoE و FCoE NPV پشتیبانی شده روی هر 48 پورت اترنت 40 گیگابیت (فقط برای Cisco Nexus 5696Q) |
||
|
لایسنس خدمات پروتکل‌های ذخیره‌سازی Cisco Nexus 5600: اترنت 10 گیگابیت |
پورت (Port) |
N56-16P-SSK9 |
ویژگی‌های Fibre Channel و FCoE و FCoE NPV پشتیبانی شده روی هر 16 پورت اترنت 10 گیگابیت |
|
N5696-20P-SSK9 |
ویژگی‌های Fibre Channel و FCoE و FCoE NPV پشتیبانی شده روی هر 20 پورت اترنت 10 گیگابیت یا 12 پورت اترنت 40 گیگابیت (فقط برای Cisco Nexus 5696Q) |
||
|
باندل DFA برای Cisco Nexus 5696Q |
شاسی (Chassis) |
N5696-DFA-BUN-P1 |
LAN، لایه 2 پیشرفته، DCNM-LAN |
|
باندل DFA برای Cisco Nexus 5648Q |
شاسی (Chassis) |
N5648Q-DFA-BUN-P1 |
LAN، لایه 2 پیشرفته، DCNM-LAN |
|
باندل DFA برای Cisco Nexus 5624Q |
شاسی (Chassis) |
N5624Q-DFA-BUN-P1 |
LAN، لایه 2 پیشرفته، DCNM-LAN |
برای مشاهده لیست کامل تمامی ویژگی‌ها و مزایای NX-OS، لطفاً به این بخش مراجعه کنید https://www.cisco.com/en/US/prod/collateral/iosswrel/ps9494/ps9372/data_sheet_c78-652063.html.
نرم‌افزار Cisco ONE Software
مجوزها (Licenses) را می‌توان به صورت جداگانه برای هر ویژگی مطابق جدول 2 یا از طریق Cisco ONEنرم‌افزار برای شبکه‌سازی مرکز داده (Data Center Networking) که برای پلتفرم Cisco Nexus 5600 در دسترس است، خریداری کرد.
نرم‌افزار Cisco ONE روشی نوین برای خرید، بهره‌برداری و استفاده از نرم‌افزارهای زیرساختی ما در اختیار مشتریان قرار می‌دهد. این نرم‌افزار یک مدل مصرف ساده‌سازی شده را ارائه می‌دهد که بر سناریوهای رایج مشتریان در دیتاسنتر (Data Center)، شبکه گسترده (WAN) و شبکه محلی (LAN) متمرکز است.
نرم‌افزار و خدمات Cisco ONE چهار مزیت اصلی را برای مشتریان فراهم می‌کند:
● مجموعه‌های نرم‌افزاری که سناریوهای کاربردی معمول مشتریان را با قیمتی جذاب پوشش می‌دهند
● حفاظت از سرمایه‌گذاری در خرید نرم‌افزار از طریق قابلیت انتقال لایسنس (License Portability) با استفاده از خدمات نرم‌افزاری
● دسترسی به نوآوری‌های مستمر و فناوری‌های جدید با سرویس پشتیبانی نرم‌افزاری سیسکو (Cisco Software Support Service - SWSS)
● مدل‌های لایسنس‌دهی منعطف برای توزیع روان هزینه‌های نرم‌افزاری مشتری در طول زمان
برای کسب اطلاعات سفارش نرم‌افزار Cisco ONE برای سوئیچ‌های پلتفرم Cisco Nexus 5600، لطفاً اینجا کلیک کنید.
Cisco Prime Data Center Network Manager
نرم‌افزار Cisco Prime DCNM قابلیت‌های مدیریت شبکه محلی (LAN) و شبکه ذخیره‌سازی (SAN) را برای خانواده‌های Cisco Nexus و Cisco MDS 9500 فراهم می‌کند. نرم‌افزار Cisco Prime DCNM یک رابط کاربری گرافیکی (GUI) ارائه می‌دهد که در مقایسه با روش‌های سنتی رابط خط فرمان (CLI)، هزینه‌های عملیاتی (OpEx) را کاهش داده و امکان کنترل عملیاتی، نظارت، تأمین منابع (Provisioning) و عیب‌یابی کارآمد را برای دستگاه‌های دارای سیستم‌عامل NX-OS فراهم می‌سازد. ویژگی‌های اصلی شامل موارد زیر است:
● نمایش یکپارچه ساختار (Fabric) و توپولوژی شبکه با ادغام VMware vSphere، اتصال از ماشین مجازی به میزبان VMware ESX و سپس به سوئیچ و آرایه ذخیره‌سازی (Storage Array) را نشان می‌دهد.
● تجمیع و فیلتر کردن رویدادها (Event aggregation and filtering) به شما کمک می‌کند تا به سرعت اطلاعات مورد نیاز خود را بیابید و مشکلات شبکه را شناسایی کنید.
● ویزاردهای استقرار (Deployment wizards) و قالب‌های قابل تغییر توسط کاربر، به شما در پیاده‌سازی بهترین شیوه‌ها (Best practices) کمک می‌کنند.
● کنترل دسترسی مبتنی بر نقش (RBAC) به ایمن‌سازی دستگاه‌ها و ارائه تفویض اختیار مناسب کمک می‌کند.
● داشبوردهای یکپارچه دامنه، پایش سلامت (Health Monitoring)، گزارش‌گیری، ردیابی تغییرات و حسابرسی کاربران، قابلیت‌های مدیریتی جامعی را فراهم می‌کنند.
● پایش روند (Trend monitoring) پورت‌ها و ترافیک به شما امکان می‌دهد تا منابع فعلی خود را بهینه کرده و نیازهای جدید منابع را پیش‌بینی کنید.
مشخصات فنی
جدول 3 مشخصات فنی سوئیچ‌های پلتفرم Cisco Nexus 5600 را فهرست می‌کند. لطفاً برای مشاهده لیست کامل ویژگی‌های پشتیبانی‌شده، به یادداشت‌های انتشار نرم‌افزار (Software Release Notes) در آدرس زیر مراجعه کنید:https://www.cisco.com/c/en/us/td/docs/switches/datacenter/nexus5600/sw/release/notes/7x/Nexus5600_Release_Notes_7x.html برای مشاهده لیست کامل ویژگی‌های پشتیبانی‌شده.
جدول 3. مشخصات محصول (Product Specifications)
|
عملکرد |
|
● Cisco Nexus 5624Q: فورواردینگ سخت‌افزاری لایه 2 و 3 با سرعت 1.92 Tbps؛ 1428 mpps (بسته‌های 64 بایتی)
● Cisco Nexus 5648Q: فورواردینگ سخت‌افزاری لایه 2 و 3 با سرعت 3.84 Tbps؛ 2856 mpps (بسته‌های 64 بایتی)
● Cisco Nexus 5696Q: فورواردینگ سخت‌افزاری لایه 2 و 3 با سرعت 7.68 Tbps؛ 5713 mpps (بسته‌های 64 بایتی)
● پشتیبانی از حداکثر 256,000 ورودی ترکیبی از آدرس‌های MAC و ورودی‌های پروتکل تفکیک آدرس (ARP)
● تأخیر (Latency) پایین در حدود 1 میکروثانیه با استفاده از فورواردینگ cut-through برای تأخیر قابل پیش‌بینی و ثابت ترافیک، صرف‌نظر از اندازه بسته، الگوی ترافیک یا ویژگی‌های فعال‌شده روی اینترفیس‌های 40 و 10 گیگابیت اترنت
● بافر 25 مگابایتی به ازای هر 12 اینترفیس 10 گیگابیت اترنت SFP+ یا 3 اینترفیس 40 گیگابیت اترنت QSFP
● توان عملیاتی (Throughput) ترافیک با نرخ خط (Line-rate) روی تمامی پورت‌ها در حالت لایه 2 و 3
|
|
اینترفیس‌ها |
|
Cisco Nexus 5696Q ● حداکثر 96 پورت 40 گیگابیت اترنت و FCoE از طریق استفاده از 8 ماژول توسعه
● ماژول توسعه 12 پورت 40 گیگابیت اترنت و FCoE
● ماژول توسعه یکپارچه 20 پورت
● اینترفیس 10 گیگابیت اترنت با کابل انشعابی (Breakout) QSFP
● اینترفیس 1 گیگابیت اترنت از طریق آداپتور QSFP-to-SFP و SFP+ (QSA)
● توسعه فابریک (Fabric extension) از طریق پلتفرم‌های Cisco Nexus 2200 و 2300
Cisco Nexus 5648Q ● حداکثر 48 پورت 40 گیگابیت اترنت و FCoE با شاسی پایه و 2 ماژول توسعه
● حداکثر 192 پورت اینترفیس 10 گیگابیت اترنت با کابل انشعابی (Breakout)
● توسعه فابریک (Fabric extension) از طریق پلتفرم‌های Cisco Nexus 2200 و 2300
Cisco Nexus 5624Q ● حداکثر 24 پورت 40 گیگابیت اترنت و FCoE با شاسی پایه و 1 ماژول توسعه
● حداکثر 96 پورت اینترفیس 10 گیگابیت اترنت با کابل انشعابی (Breakout)
● توسعه فابریک (Fabric extension) از طریق پلتفرم‌های Cisco Nexus 2200 و 2300
|
|
ویژگی‌های لایه 2 |
|
● پورت‌های سوئیچ لایه 2 و VLAN
● پورت‌های سوئیچ لایه 2 و ترانک‌های (Trunks) VLAN
● کپسوله‌سازی (Encapsulation) VLAN طبق استاندارد IEEE 802.1Q
● پشتیبانی از حداکثر 4000 VLAN
● پشتیبانی از حداکثر 4000 ورودی ACL
● پروتکل Rapid Per-VLAN Spanning Tree Plus (PVRST+) (سازگار با IEEE 802.1w)
● پروتکل Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 نمونه (Instance)
● ویژگی Spanning Tree PortFast
● ویژگی Spanning Tree Root Guard
● ویژگی Spanning Tree Bridge Assurance
● تکنولوژی Cisco EtherChannel (حداکثر 16 پورت در هر EtherChannel)
● تکنولوژی Cisco vPC
● همگام‌سازی پیکربندی vPC
● خاموش‌سازی vPC
● پروتکل Link Aggregation Control Protocol (LACP): IEEE 802.3ad
● هشینگ (Hashing) پیشرفته پورت چنل بر اساس اطلاعات لایه 2، 3 و 4
● فریم‌های جامبو (Jumbo frames) روی تمامی پورت‌ها (حداکثر 9216 بایت)
● فریم‌های Pause (IEEE 802.3x)
● کنترل طوفان (Storm control) (یونیکست، مولتی‌کست و برودکست)
● VLANهای خصوصی (Private VLANs)
● VLAN خصوصی روی ترانک‌ها (ایزوله و عمومی)
● VLANهای خصوصی روی vPC و EtherChannelها
● نگاشت مجدد (Remapping) VLAN
● تکنولوژی FabricPath
● تکنولوژی EvPC و vPC+ با FabricPath
● تکنولوژی Adapter FEX
● تکنولوژی Data Center VM-FEX
● پشتیبانی از حداکثر 48 توسعه‌دهنده فابریک (لایه 2) با Cisco Nexus 5696Q و 24 توسعه‌دهنده فابریک (لایه 2) با Cisco Nexus 5648Q و 5624Q
● تکنولوژی RDMA over Converged Ethernet(RoCE) با استفاده از پشتیبانی Data Center Bridging (DCB) (تبادل DCB [DCBX] بدون افت و کنترل جریان اولویت‌دار [PFC])
|
|
ویژگی‌های لایه 3 |
|
● اینترفیس‌های لایه 3: پورت‌های روت شده، اینترفیس مجازی سوئیچ (SVI)، پورت چنل‌ها، ساب‌اینترفیس‌ها و ساب‌اینترفیس‌های پورت چنل
● پشتیبانی از حداکثر 32,000 پیشوند میزبان IPv4 و 8000 پیشوند IPv6
● پشتیبانی از حداکثر 8000 مسیر مولتی‌کست (IPv4)
● پشتیبانی از حداکثر 8000 گروه IGMP snooping
● پشتیبانی از 4000 ورودی VRF
● پشتیبانی از حداکثر 4096 VLAN
● مسیریابی چندمسیره با هزینه برابر (ECMP) تا 64 مسیر
● 4000 ورودی ACL انعطاف‌پذیر
● پروتکل‌های مسیریابی: Static, RIPv2, EIGRP, Open Shortest Path First Version 2 (OSPFv2), BGP و Intermediate System-to-Intermediate System (IS-IS)
● پروتکل‌های مسیریابی IPv6: Static, OPFv3, BGPv6 و EIGRPv6
● پروتکل IPv6 VRF-lite
● پشتیبانی BFD: OSPFv2, BGPv4, EIGRP و نمونه‌های VRF
● مسیریابی مبتنی بر سیاست (Policy-based routing) (IPv4 و IPv6)
● پروتکل‌های HSRP و VRRP
● پخش مستقیم IP (IP direct broadcast)
● همتایابی (Peering) پروتکل مسیریابی vPC+
● ACL: ACL روت شده با گزینه‌های لایه 3 و 4 برای تطبیق ACLهای ورودی و خروجی
● مولتی‌کست: PIMv2 sparse mode, Source-Specific Multicast (SSM), Bidir-PIM, Multicast Source Discovery Protocol (MSDP), IGMPv2 and v3 و Multicast VLAN Registration (MVR)
● VRF: VRF-lite (IP VPN)؛ یونیکست آگاه از VRF؛ و مولتی‌کست آگاه از BGP, OSPF, RIP و VRF
● فورواردینگ مسیر معکوس یونیکست (uRFP) با ACL؛ حالت‌های سخت‌گیرانه و آزاد
● پشتیبانی از فریم جامبو (حداکثر 9216 بایت)
● پشتیبانی از حداکثر 24 توسعه‌دهنده فابریک (لایه 3) روی هر سوئیچ پلتفرم Cisco Nexus 5600
|
|
کیفیت خدمات (QoS) |
|
● لایه 2 IEEE 802.1p (کلاس سرویس [CoS])
● 8 صف یونیکست و 8 صف مولتی‌کست به ازای هر پورت
● پیکربندی QoS به ازای هر پورت
● اعتماد به CoS (CoS trust)
● تخصیص CoS مبتنی بر پورت
● انطباق با Modular QoS CLI (MQC): IPv4 و IPv6
● طبقه‌بندی QoS مبتنی بر ACL (لایه‌های 2، 3 و 4)
● تراش‌کاری (Carving) انعطاف‌پذیر TCAM
● تراش‌کاری سخت‌افزاری MAC و ARP
● علامت‌گذاری (Marking) MQC CoS
● صف‌بندی خروجی مجازی (Virtual output queuing) به ازای هر پورت
● صف‌بندی خروجی مبتنی بر CoS
● صف‌بندی خروجی با اولویت سخت‌گیرانه
● زمان‌بندی خروجی مبتنی بر پورت: Deficit Weighted Round-Robin (DWRR)
● پلیسینگ صفحه کنترل (CoPP): IPv4 و IPv6
|
|
امنیت |
|
● ACLهای ورودی (استاندارد و پیشرفته) روی پورت‌های اترنت و اترنت مجازی
● ACLهای لایه 2 استاندارد و پیشرفته: آدرس‌های MAC، نوع پروتکل و غیره
● ACLهای لایه 3 و 4 استاندارد و پیشرفته: IPv4 و IPv6، پروتکل پیام کنترل اینترنت (ICMP و ICMPv6)، TCP، پروتکل دیتاگرام کاربر (UDP) و غیره
● پلیسینگ ورودی
● ACLهای مبتنی بر VLAN (VACLs)
● ACLهای مبتنی بر پورت (PACLs)
● ACLهای نام‌گذاری شده
● توزیع بهینه ACL
● ACLها روی ترمینال‌های مجازی (VTYs)
● لاگ‌گیری ACL (فقط IPv4)
● پروتکل پیکربندی پویای میزبان (DHCP) snooping با Option 82
● بازرسی پویای ARP (Dynamic ARP Inspection)
● محافظ منبع IP (IP source guard)
● رله DHCP (حداکثر 32 مقصد)
● امنیت پورت اترنت
● IPv6 RACL, PACL و VACL
● iSCSI type-length-value (TLV)
|
|
ویژگی‌های دسترسی‌پذیری بالا (High-Availability) |
|
● ارتقای نرم‌افزار در حین سرویس (ISSU) سیسکو برای لایه 2
● منابع تغذیه و ماژول‌های فن با قابلیت تعویض در حین کار (Hot-swappable)
● افزونگی (Redundancy) توان N+1 و N+N
● افزونگی ماژول فن N+1
|
|
مدیریت |
|
● مدیریت سوئیچ
● مدیریت سوئیچ با استفاده از پورت‌های مدیریت 10/100/1000-Mbps یا کنسول
● کنسول مبتنی بر CLI برای ارائه مدیریت دقیق خارج از باند (Out-of-band)
● مدیریت سوئیچ درون‌باندی (In-band)
● LEDهای مکان‌یاب و بیکن (Beacon) مبتنی بر پورت
● همگام‌سازی پیکربندی
● بازگردانی (Rollback) پیکربندی
● Secure Shell Version 2 (SSHv2)
● Telnet
● احراز هویت، مجوزدهی و حسابرسی (AAA)
● AAA با RBAC
● RADIUS
● TACACS+
● Syslog (8 سرور)
● آنالیزور بسته تعبیه شده
● SNMPv1, v2 و v3 (IPv4 و IPv6)
● پشتیبانی پیشرفته SNMP MIB
● پشتیبانی از XML (NETCONF)
● مانیتورینگ از راه دور (RMON)
● استاندارد رمزنگاری پیشرفته (AES) برای ترافیک مدیریتی
● نام کاربری و رمز عبور یکپارچه در CLI و SNMP
● پروتکل احراز هویت Microsoft Challenge Handshake (MS-CHAP)
● گواهی‌های دیجیتال برای مدیریت بین سوئیچ و سرور RADIUS
● Cisco Discovery Protocol نسخه‌های 1 و 2
● RBAC
● SPAN (فیزیکی، پورت چنل و VLAN)
● ERSPAN
● شمارنده‌های بسته ورودی و خروجی به ازای هر اینترفیس
● پروتکل زمان شبکه (NTP)
● عیب‌یابی آنلاین عمومی سیسکو (GOLD)
● تست‌های جامع عیب‌یابی هنگام بوت
● مدیر رویداد تعبیه شده سیسکو (EEM)
● Cisco Call Home
● Cisco Smart Call Home
● اینترفیس پیش‌فرض
● Cisco Fabric Manager
● Cisco Prime DCNM
● راهکار مدیریت شبکه CiscoWorks LAN (LMS)
|
|
Data Center Bridging |
|
● CEE و IEEE
● سازگار با EE-co
● PFC سازگار با CEE و IEEE (پشتیبانی از فریم Pause به ازای هر اولویت: IEEE 802.1Qbb)
پشتیبانی از فاصله لینک: 20 کیلومتر در 10-Gbps و 3 کیلومتر در 40 Gbps
● سازگار با CEE
● پروتکل DCBX
انتخاب انتقال پیشرفته سازگار با CEE و IEEE
|
|
ویژگی‌های FCoE (نیازمند لایسنس خدمات ذخیره‌سازی) |
|
● FCoE سازگار با استانداردهای T11 (FC-BB-5)
● پروتکل مقداردهی اولیه FCoE (FIP) T11 (FC-BB-5)
● هر پورت 10 یا 40 گیگابیت اترنت قابل پیکربندی به عنوان FCoE
● مدیریت SAN جدا از مدیریت LAN
● فورواردینگ کانال فیبر (FCF)
● انواع پورت پیشرفته کانال فیبر: VE, VF و VNP
● اتصال مستقیم اهداف FCoE
● اینترفیس مدیریت دستگاه فابریک (FDMI)
● پایداری شناسه کانال فیبر (FCID)
● سرویس‌های نام مستعار دستگاه توزیع شده
● تحویل به ترتیب (In-order delivery)
● ردیابی پورت
● تکنولوژی Cisco FCoE NPV
● مجازی‌سازی شناسه پورت N (NPIV)
● سرویس‌های فابریک: سرور نام، اعلان تغییر وضعیت ثبت شده (RSCN)، سرویس‌های ورود و زون‌بندی سرور نام
● سرویس‌های فابریک به ازای هر VSAN
● Cisco Fabric Services
● سرویس‌های نام مستعار دستگاه توزیع شده
● احراز هویت FC-SP میزبان به سوئیچ و سوئیچ به سوئیچ
● Fabric Shortest Path First (FSPF)
● زون‌بندی استاندارد
● زون‌بندی پیشرفته
● Cisco Fabric Analyzer
● Cisco Prime DCNM-SAN
● مشخصات ابتکار مدیریت ذخیره‌سازی (SMI-S)
● بوت از SAN روی vPC و vPC پیشرفته (EvPC)
● FCP
● ترانک‌بندی VSAN
● اینترفیس مدیریت دستگاه فابریک (FDMI)
● پایداری شناسه کانال فیبر (FCID)
● سرویس‌های نام مستعار دستگاه توزیع شده
● تحویل به ترتیب (In-order delivery)
● ردیابی پورت
● تکنولوژی Cisco NPV
● اتصال فابریک برای کانال فیبر
● امنیت پورت
● Traceroute کانال فیبر
● Ping کانال فیبر
● دیباگ کانال فیبر
|
|
SNMP MIBها |
|
MIBهای عمومی |
|
● SNMPv2-SMI
● CISCO-SMI
● SNMPv2-TM
● SNMPv2-TC
● IANA-ADDRESS-FAMILY-NUMBERS-MIB
● IANAifType-MIB
● IANAiprouteprotocol-MIB
● HCNUM-TC
● CISCO-TC
● SNMPv2-MIB
● SNMP-COMMUNITY-MIB
● SNMP-FRAMEWORK-MIB
● SNMP-NOTIFICATION-MIB
● SNMP-TARGET-MIB
● SNMP-USER-BASED-SM-MIB
● SNMP-VIEW-BASED-ACM-MIB
● CISCO-SNMP-VACM-EXT-MIB
|
|
MIBهای لایه 3 |
|
● UDP-MIB
● TCP-MIB
● OSPF-MIB
● BGP4-MIB
● CISCO-HSRP-MIB
|
|
MIBهای اترنت |
|
● CISCO-VLAN-MEMBERSHIP-MIB
● CISCO-Virtual-Interface-MIB
● CISCO-VTP-MIB
|
|
MIBهای پیکربندی |
|
● ENTITY-MIB
● IF-MIB
● CISCO-ENTITY-EXT-MIB
● CISCO-ENTITY-FRU-CONTROL-MIB
● CISCO-ENTITY-SENSOR-MIB
● CISCO-FLASH-MIB
● CISCO-SYSTEM-MIB
● CISCO-SYSTEM-EXT-MIB
● CISCO-IP-IF-MIB
● CISCO-IF-EXTENSION-MIB
● CISCO-SERVER-INTERFACE-MIB
● CISCO-NTP-MIB
● CISCO-IMAGE-MIB
● CISCO-IMAGE-CHECK-MIB
● CISCO-IMAGE-UPGRADE-MIB
● CISCO-CONFIG-COPY-MIB
● CISCO-ENTITY-VENDORTYPE-OID-MIB
● CISCO-BRIDGE-MIB
|
|
MIBهای مانیتورینگ |
|
● DIFFSERV-DSCP-TC
● NOTIFICATION-LOG-MIB
● DIFFSERV-MIB
● CISCO-CALLHOME-MIB
● CISCO-SYSLOG-EXT-MIB
● CISCO-PROCESS-MIB
● RMON-MIB
● CISCO-RMON-CONFIG-MIB
● CISCO-HC-ALARM-MIB
● LLDP-MIB
|
|
MIBهای امنیتی |
|
● CISCO-AAA-SERVER-MIB
● CISCO-AAA-SERVER-EXT-MIB
● CISCO-COMMON-ROLES-MIB
● CISCO-COMMON-MGMT-MIB
● CISCO-RADIUS-MIB
● CISCO-SECURE-SHELL-MIB
● MIBهای TCP/IP
● INET-ADDRESS-MIB
● TCP-MIB
● CISCO-TCP-MIB
● UDP-MIB
● IP-MIB
● CISCO-IP-PROTOCOL-FILTER-MIB
● CISCO-DNS-CLIENT-MIB
● CISCO-PORTSECURITY-MIB
|
|
MIBهای متفرقه |
|
● START-MIB
● CISCO-LICENSE-MGR-MIB
● CISCO-FEATURE-CONTROL-MIB
● CISCO-CDP-MIB
● CISCO-RF-MIB
● CISCO-ETHERNET-FABRIC-EXTENDER-MIB
● CISCO-BRIDGE-MIB
● CISCO-FCOE-MIB
● CISCO-PORTCHANNEL-MIB
● CISCO-ZS-MIB
|
|
استانداردها |
|
استانداردهای صنعتی |
|
● IEEE 802.1D: پروتکل Spanning Tree
● IEEE 802.1p: اولویت‌بندی CoS
● IEEE 802.1Q: تگ‌گذاری VLAN
● IEEE 802.1Qaz: انتخاب انتقال پیشرفته
● IEEE 802.1Qbb: Pause به ازای هر اولویت
● IEEE 802.1s: نمونه‌های چندگانه VLAN پروتکل Spanning Tree
● IEEE 802.1w: پیکربندی مجدد سریع پروتکل Spanning Tree
● IEEE 802.3: اترنت
● IEEE 802.3ad: LACP با تایمرهای سریع
● IEEE 802.3ae: 10 گیگابیت اترنت
● پشتیبانی از SFF 8431 SFP+ CX1
● RMON
|
منبع تغذیه (Power Supply)
جدول 4، مشخصات منبع تغذیه (Power Supply) پلتفرم Cisco Nexus 5600 را فهرست می‌کند.
جدول 4. ویژگی‌های منبع تغذیه (Power Supply)
|
ویژگی‌های منبع تغذیه (Power Supply) |
N55-PAC-1100W |
N55-PDC-1100W |
NXA-PAC-1100W |
NXA-PHV-1100W |
|
توان عملیاتی معمول |
650 وات (W) |
650 وات |
650 وات |
650 وات |
|
حداکثر توان |
1100 وات |
1100 وات |
1100 وات |
1100 وات |
|
ولتاژ ورودی |
94 تا 264 ولت متناوب (VAC) |
40- تا 72- ولت مستقیم (VDC) |
94 تا 264 ولت متناوب (VAC) |
● 90 تا 305 ولت متناوب ولتاژ بالا (HVAC)
● 192 تا 400 ولت مستقیم ولتاژ بالا (HVDC)
|
|
فرکانس |
47 تا 63 هرتز (Hz) |
47 تا 63 هرتز (Hz) |
47 تا 63 هرتز (Hz) |
47 تا 63 هرتز (Hz) |
|
بازدهی (Efficiency) |
92% / 88% (بار 50%/100%) در 230 ولت متناوب |
88% / 85% (بار 50%/100%) |
94% / 91% (بار 50%/100%) در 230 ولت متناوب |
94% / 91% (بار 50%/100%) در 230 ولت متناوب |
|
انطباق با استاندارد RoHS |
بله |
بله |
بله |
بله |
|
قابلیت تعویض در حین کار (Hot-swappable) |
بله |
بله |
بله |
بله |
|
اتلاف حرارت |
45 واحد حرارتی بریتانیا در ساعت (BTU/hr) |
260 واحد حرارتی بریتانیا در ساعت (BTU/hr) |
45 واحد حرارتی بریتانیا در ساعت (BTU/hr) |
170 تا 130 واحد حرارتی بریتانیا در ساعت (BTU/hr) |
|
منبع تغذیه با جریان هوای جلو به عقب (ورودی هوا از سمت فن) |
بله |
بله |
بله |
بله |
|
منبع تغذیه با جریان هوای عقب به جلو (ورودی هوا از سمت پورت) |
بله |
خیر |
بله |
بله |
محیط (Environment)
جدول 5 مشخصات محیطی پلتفرم Cisco Nexus 5600 را فهرست می‌کند.
جدول 5. ویژگی‌های محیطی (Environment Properties)
|
ویژگی |
پلتفرم Cisco Nexus 5600 |
|
ابعاد فیزیکی (ارتفاع x عرض x عمق) |
● Cisco Nexus 5696Q: 6.97 x 17.3 x 30 اینچ (17.7 x 43.9 x 76.2 سانتی‌متر)
● Cisco Nexus 5648Q: 3.5 x 17.3 x 30 اینچ (8.9 x 43.9 x 76.2 سانتی‌متر)
● Cisco Nexus 5624Q: 1.75 x 17.3 x 30 اینچ (4.4 x 43.9 x 76.2 سانتی‌متر)
|
|
دمای عملیاتی |
32 تا 104 درجه فارنهایت (0 تا 40 درجه سانتی‌گراد) |
|
دمای غیرعملیاتی (ذخیره‌سازی) |
-40 تا 158 درجه فارنهایت (-40 تا 70 درجه سانتی‌گراد) |
|
رطوبت |
5 تا 95 درصد (بدون میعان) |
|
ارتفاع از سطح دریا |
0 تا 10,000 فوت (0 تا 3000 متر) |
|
وزن |
● Cisco Nexus 5624Q: 32 پوند (2 منبع تغذیه) Cisco Nexus 5649Q: 62.5 پوند (شاسی، 3 فن، 4 واحد منبع تغذیه (PSU) و 2 ماژول GEM)
● Cisco Nexus 5696Q: 111 پوند (3 منبع تغذیه، 4 فن و 2 ماژول LEM)
|
برای اطلاع از آخرین اطلاعات مربوط به انتشار نرم‌افزار و توصیه‌های فنی، لطفاً به بولتن محصول در آدرس زیر مراجعه کنید:https://www.cisco.com/c/en/us/products/switches/nexus-5000-series-switches/index.html.
انطباق با استانداردهای نظارتی (Regulatory Standards Compliance)
جدول 6 خلاصه‌ای از انطباق با استانداردهای نظارتی (Regulatory Standards) برای پلتفرم Cisco Nexus 5600 را ارائه می‌دهد.
جدول 6. انطباق با استانداردهای نظارتی (Regulatory Standards): ایمنی و EMC
|
مشخصات فنی (Specification) |
توضیحات (Description) |
|
انطباق با مقررات (Regulatory compliance) |
محصولات باید با علامت CE مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC مطابقت داشته باشند. |
|
ایمنی (Safety) |
● UL 60950-1 ویرایش دوم
● CAN/CSA-C22.2 No. 60950-1 ویرایش دوم
● EN 60950-1 ویرایش دوم
● IEC 60950-1 ویرایش دوم
● AS/NZS 60950-1
● GB4943
|
|
سازگاری الکترومغناطیسی (EMC): آلایندگی‌ها (Emissions) |
● 47CFR Part 15 (CFR 47) کلاس A
● AS/NZS CISPR22 کلاس A
● CISPR22 کلاس A
● EN55022 کلاس A
● ICES003 کلاس A
● VCCI کلاس A
● EN61000-3-2
● EN61000-3-3
● KN22 کلاس A
● CNS13438 کلاس A
|
|
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity) |
● EN55024
● CISPR24
● EN300386
● سری KN 61000-4
|
|
محدودیت استفاده از مواد خطرناک (RoHS) |
این محصول با استاندارد RoHS 6 مطابقت دارد، با استثنا برای گوی‌های لحیم‌کاری BGA (Ball Grid Array) و کانکتورهای پرس-فیت (Press-fit) حاوی سرب. |
گزینه‌های فرستنده-گیرنده (Transceiver) و کابل‌کشی پلتفرم Cisco Nexus 5600
پلتفرم Cisco Nexus 5600 از طیف گسترده‌ای از گزینه‌های اتصال 1، 10 و 40 گیگابیت اترنت (Gigabit Ethernet) پشتیبانی می‌کند. جدول 7 فهرست فرستنده-گیرنده‌های (Transceivers) 40 گیگابیت اترنت QSFP+ پشتیبانی‌شده، جدول 8 فهرست فرستنده-گیرنده‌های پشتیبانی‌شده برای اتصال 1 و 10 گیگابیت اترنت و فایبر چنل (Fiber Channel) و جدول 9 فهرست فرستنده-گیرنده پشتیبانی‌شده برای اتصال 100 گیگابیت اترنت را نشان می‌دهد.
جدول 7. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) برای سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600
|
Cisco QSFP+ |
توضیحات |
|
QSFP-40G-SR4 |
ماژول 40GBASE-SR4 QSFP (فیبر چندحالته [MMF] در مسافت 100 متر) |
|
QSFP-40G-SR4-S |
ماژول 40GBASE-SR4 QSFP، کانکتور MPO، کلاس سازمانی (Enterprise) |
|
FET-40G |
توسعه‌دهنده نرخ خط (Line Extender) 40 گیگابیت بر ثانیه برای FEX |
|
QSFP-40G-CSR4 |
ماژول 40GBASE extended CSR4 QSFP (فیبر چندحالته [MMF] در مسافت 300 متر) |
|
QSFP-4X10G-LR-S |
ماژول فرستنده-گیرنده (Transceiver) QSFP 4x10G، تک‌حالته MPO، 10 کیلومتر، کلاس سازمانی (فقط برای 5696Q) |
|
QSFP-40G-LR4 |
ماژول فرستنده-گیرنده 40GBASE-LR4 QSFP+ برای فیبر تک‌حالته (SMF)، کانکتور LC دوبلکس |
|
QSFP-40G-LR4-S |
ماژول 40GBASE-LR4 QSFP، کانکتور LC، 10 کیلومتر، کلاس سازمانی |
|
WSP-Q40GLR4L |
ماژول 40GBASE-LR4L QSFP برای فیبر تک‌حالته (SMF) |
|
QSFP-40G-ER4 |
ماژول فرستنده-گیرنده 40GBASE-ER4 QSFP+ برای فیبر تک‌حالته (SMF)، کانکتور LC دوبلکس |
|
QSFP-40G-SR-BD |
فرستنده-گیرنده برد کوتاه (Short-reach) QSFP40G BiDi |
|
QSFP-4SFP10G-CU1M |
مجموعه کابل مسی مستقیم (Direct-attach) غیرفعال 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 1 متر |
|
QSFP-4SFP10G-CU3M |
مجموعه کابل مسی مستقیم (Direct-attach) غیرفعال 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 3 متر |
|
QSFP-4SFP10G-CU5M |
مجموعه کابل مسی مستقیم (Direct-attach) غیرفعال 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 5 متر |
|
QSFP-4x10G-AC7M |
کابل بریک‌اوت (Breakout) مسی مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 7 متر، فعال |
|
QSFP-4x10G-AC10M |
کابل بریک‌اوت (Breakout) مسی مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 10 متر، فعال |
|
QSFP-H40G-CU1M |
کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 1 متر، غیرفعال |
|
QSFP-H40G-CU3M |
کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 3 متر، غیرفعال |
|
QSFP-H40G-CU5M |
کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 5 متر، غیرفعال |
|
QSFP-H40G-ACU7M |
کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 7 متر، فعال |
|
QSFP-H40G-ACU10M |
کابل مسی مستقیم (Direct-attach) 40GBASE-CR4 QSFP+، طول 10 متر، فعال |
|
QSFP-4X10G-AOC1M |
کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 1 متر |
|
QSFP-4X10G-AOC2M |
کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 2 متر |
|
QSFP-4X10G-AOC3M |
کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 3 متر |
|
QSFP-4X10G-AOC5M |
کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 5 متر |
|
QSFP-4X10G-AOC7M |
کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 7 متر |
|
QSFP-4X10G-AOC10M |
کابل نوری فعال (AOC) بریک‌اوت 40GBASE-AOC QSFP به 4 عدد SFP+، طول 10 متر |
|
QSFP-H40G-AOC1M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 1 متر |
|
QSFP-H40G-AOC2M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 2 متر |
|
QSFP-H40G-AOC3M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 3 متر |
|
QSFP-H40G-AOC5M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 5 متر |
|
QSFP-H40G-AOC7M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 7 متر |
|
QSFP-H40G-AOC10M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP، طول 10 متر |
جدول 8. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) های 1 و 10 گیگابیت اترنت SFP و SFP+ در پلتفرم Cisco Nexus 5600
|
ماژول‌های Cisco SFP و SFP+ |
توضیحات |
|
CVR-QSFP-SFP10G |
مبدل (QSA) برای اتصال 40GBASE QSFP به SFP+ و SFP جهت پشتیبانی از سرعت 1 گیگابیت بر ثانیه (GLC-T, SX/LH) و اتصال 10G-SR/LR/ER |
|
GLC-T |
استاندارد 1000BASE-T |
|
GLC-SX-MMD |
استاندارد 1000BASE-SX با طول موج کوتاه؛ دارای قابلیت نظارت نوری دیجیتال (DOM) |
|
GLC-EX-SMD |
استاندارد 1000BASE-EX با طول موج بلند؛ دارای قابلیت DOM |
|
GLC-LH-SMD |
استاندارد 1000BASE-LX/LH با طول موج بلند؛ دارای قابلیت DOM |
|
GLC-ZX-SMD |
استاندارد 1000BASE-ZX با طول موج بلند؛ دارای قابلیت DOM |
|
SFP-GE-T |
استاندارد 1000BASE-T با استاندارد NEBS 3 ESD |
|
DS-SFP-FC4G-SW |
ماژول 4-Gbps Fibre Channel-SW SFP با کانکتور LC (مخصوص Cisco Nexus 5696Q UP LEM) |
|
DS-SFP-FC4G-LW |
ماژول 4-Gbps Fibre Channel-LW SFP با کانکتور LC (مخصوص Cisco Nexus 5696Q UP LEM) |
|
DS-SFP-FC8G-SW |
ماژول 8-Gbps Fibre Channel-SW SFP+ با کانکتور LC (مخصوص Cisco Nexus 5696Q UP LEM) |
|
DS-SFP-FC8G-LW |
ماژول 8-Gbps Fibre Channel-LW SFP+ با کانکتور LC (مخصوص Cisco Nexus 5696Q UP LEM) |
|
FET-10G |
افزاینده طول خط 10-Gbps برای FEX (به همراه کابل breakout) |
|
SFP-10G-SR |
ماژول 10GBASE-SR SFP+ برای فیبر نوری چند حالته (MMF) |
|
SFP-10G-SR-S |
ماژول 10GBASE-SR SFP برای کلاس سازمانی (Enterprise) |
|
SFP-10G-LR |
ماژول 10GBASE-LR SFP+ برای فیبر نوری تک حالته (SMF) |
|
SFP-10G-LR-S |
ماژول 10GBASE-LR SFP برای کلاس سازمانی (Enterprise) |
|
SFP-10G-ER |
ماژول 10GBASE-ER SFP+ برای فیبر نوری تک حالته (SMF) |
|
SFP-10G-ER-S |
ماژول 10GBASE-ER SFP برای کلاس سازمانی (Enterprise) |
|
SFP-H10GB-CU1M |
کابل 10GBASE-CU SFP+ به طول 1 متر، پسیو (Passive) |
|
SFP-H10GB-CU1.5M |
کابل 10GBASE-CU SFP+ به طول 1.5 متر، پسیو (Passive) |
|
SFP-H10GB-CU2M |
کابل 10GBASE-CU SFP+ به طول 2 متر، پسیو (Passive) |
|
SFP-H10GB-CU2.5M |
کابل 10GBASE-CU SFP+ به طول 2.5 متر، پسیو (Passive) |
|
SFP-H10GB-CU3M |
کابل 10GBASE-CU SFP+ به طول 3 متر، پسیو (Passive) |
|
SFP-H10GB-CU5M |
کابل 10GBASE-CU SFP+ به طول 5 متر، پسیو (Passive) |
|
SFP-H10GB-ACU7M |
کابل 10GBASE-CU SFP+ به طول 7 متر، اکتیو (Active) |
|
SFP-H10GB-ACU10M |
کابل 10GBASE-CU SFP+ به طول 10 متر، اکتیو (Active) |
|
SFP-10G-AOC1M |
کابل 10GBASE-AOC SFP+ به طول 1 متر |
|
SFP-10G-AOC2M |
کابل 10GBASE-AOC SFP+ به طول 2 متر |
|
SFP-10G-AOC3M |
کابل 10GBASE-AOC SFP+ به طول 3 متر |
|
SFP-10G-AOC5M |
کابل 10GBASE-AOC SFP+ به طول 5 متر |
|
SFP-10G-AOC7M |
کابل 10GBASE-AOC SFP+ به طول 7 متر |
|
SFP-10G-AOC10M |
کابل 10GBASE-AOC SFP+ به طول 10 متر |
جدول 9. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) 100 گیگابیت اترنت CXP در پلتفرم Cisco Nexus 5600
|
Cisco CXP |
توضیحات |
|
CXP-100G-SR12 |
100GBASE-SR10 (بدون کابل بریک‌اوت) |
این پلتفرم از راهکار کابل‌کشی مسی Twinax که به کانکتورهای استاندارد QSFP برای استفاده درون رک (In-rack) متصل می‌شود و همچنین کابل‌کشی نوری برای فواصل طولانی‌تر پشتیبانی می‌کند (جدول 10).
برای کابل‌کشی درون رک (In-rack) یا رک‌های مجاور، پلتفرم Cisco Nexus 5600 از کابل‌های مسی 40 گیگابیت اترنت QSFP+ با اتصال مستقیم (Direct-attach) پشتیبانی می‌کند؛ راهکاری که فرستنده-گیرنده‌ها (Transceivers) را با کابل‌های Twinax در یک راهکار کم‌مصرف، مقرون‌به‌صرفه و با تأخیر (Latency) پایین ادغام می‌کند. کابل‌های مسی 40 گیگابیت Twinax با اتصال مستقیم QSFP+ تنها 1.5 وات توان در هر فرستنده-گیرنده مصرف کرده و تقریباً 0.1 میکروثانیه تأخیر (Latency) در هر لینک ایجاد می‌کنند.
جایگزینی برای کابل‌های مسی، استفاده از فیبر نوری از طریق کابل‌های نوری فعال (Active Optical Cables) است که فرستنده-گیرنده‌ها (Transceivers) را با فیبر چندحالته (Multimode Fiber) یکپارچه می‌کنند.
برای کابل‌کشی‌های طولانی‌تر، پلتفرم Cisco Nexus 5600 از فرستنده-گیرنده‌های (Transceiver) نوری QSFP+ با برد کوتاه و چندحالته (Multimode) پشتیبانی می‌کند. این فرستنده-گیرنده‌های نوری تقریباً 1.5 وات (W) توان مصرف کرده و تأخیر (Latency) آن‌ها تقریباً 0.1 میکروثانیه است.
جدول 10. ماتریس پشتیبانی کابل‌کشی پلتفرم Cisco Nexus 5600
|
کانکتور (رسانه) |
کابل |
فاصله |
حداکثر توان مصرفی (Power Consumption) |
تأخیر (Latency) فرستنده-گیرنده |
|
مس SFP+ CU |
Twinax |
1، 1.5، 2، 2.5، 3 و 5 متر |
تقریباً 0.1 وات |
تقریباً 0.1 میکروثانیه |
|
مس SFP+ ACU |
Twinax فعال |
7 و 10 متر |
تقریباً 0.1 وات |
تقریباً 0.1 میکروثانیه |
|
فیبر SFP+ |
نوری فعال (Active Optical) |
1، 2، 3، 5، 7 و 10 متر |
||
|
FET-10G MMF SFP+ SR MMF SFP+ SR-S MMF |
MMF (OM2) MMF (OM3) |
82 متر 100 متر |
1 وات |
تقریباً 0.1 میکروثانیه |
|
SFP+ LR SMF SFP+ LR-S SMF |
SMF |
10 کیلومتر |
1 وات |
تقریباً 0.1 میکروثانیه |
|
SFP+ ER SMF SFP+ ER-S SMF |
SMF |
40 کیلومتر |
1.5 وات |
تقریباً 0.1 میکروثانیه |
|
مس QSFP CU |
Twinax |
1، 3 و 5 متر |
تقریباً 1.5 وات |
تقریباً 0.25 میکروثانیه |
|
مس QSFP ACU |
Twinax فعال |
7 و 10 متر |
تقریباً 1.5 وات |
تقریباً 0.1 میکروثانیه |
|
فیبر QSFP |
نوری فعال (Active Optical) |
1، 2، 3، 5، 7 و 10 متر |
||
|
QSFP SR4 MMF QSFP SR4-S MMF |
MMF (OM3) MMF (OM4) |
100 متر 150 متر |
تقریباً 1.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP CSR4 MMF |
MMF (OM3) MMF (OM4) |
300 متر 400 متر |
تقریباً 1.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP LR4 SMF QSFP LR4-S SMF |
SMF |
10 کیلومتر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP LR4L |
MMF |
2 کیلومتر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP ER4 SMF QSFP ER4-S SMF |
SMF |
40 کیلومتر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP BIDI |
MMF (OM3)1 MMF (OM4)2 MMF (OM4+)3 |
100 متر 125 متر 150 متر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
CXP SR12 |
MMF (OM3) MMF (OM4) |
100 متر 150 متر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
اطلاعات سفارش‌گذاری
جدول 11 اطلاعات سفارش‌گذاری برای سوئیچ‌های 40-Gbps پلتفرم Cisco Nexus 5600 را ارائه می‌دهد. توجه داشته باشید که می‌توانید توسعه‌دهنده‌های فابریک (Fabric Extenders) پلتفرم Cisco Nexus 2200 و 2300 را به صورت جداگانه یا همراه با پلتفرم Cisco Nexus 5600 سفارش دهید.
جدول 11. اطلاعات سفارش‌گذاری
|
شماره قطعه |
توضیحات |
|
شاسی |
|
|
N5K-C5624Q |
شاسی Cisco Nexus 5624Q، دارای 2 منبع تغذیه، 3 فن، بدون ماژول GEM |
|
N5624-B-24Q |
شاسی Cisco Nexus 5624Q، باندل 24 پورت 40GE/FCoE؛ دارای 2 منبع تغذیه، 3 فن (شامل 1 ماژول GEM) |
|
N5K-C5648Q |
شاسی Cisco Nexus 5648Q، دارای 4 منبع تغذیه، 3 فن، بدون ماژول GEM |
|
N5648-B-36Q |
شاسی Cisco Nexus 5648Q، باندل 36 پورت 40GE/FCoE؛ دارای 4 منبع تغذیه، 3 فن (شامل 1 ماژول GEM) |
|
N5K-C5696Q |
شاسی Cisco Nexus 5696Q، دارای 6 منبع تغذیه، 4 فن، بدون ماژول LEM |
|
N5696-B-24Q |
شاسی Cisco Nexus 5696Q، باندل 24 پورت 40GE/FCoE؛ دارای 6 منبع تغذیه، 4 فن (شامل 2 ماژول LEM) |
|
ماژول‌های فن |
|
|
N6K-C6001-FAN-B (=) |
ماژول فن Cisco Nexus 5624Q، جریان هوای پشت به جلو (Back-to-Front)، ورودی هوا از سمت پورت |
|
N6K-C6001-FAN (=) |
ماژول فن Cisco Nexus 5624Q، جریان هوای جلو به پشت (Front-to-Back)، ورودی هوا از سمت فن |
|
N5K-C5648-FAN (=) |
ماژول فن Cisco Nexus 5648Q، جریان هوای جلو به پشت (Front-to-Back)، ورودی هوا از سمت فن |
|
N5K-C5648-FAN-B (=) |
ماژول فن Cisco Nexus 5648Q، جریان هوای پشت به جلو (Back-to-Front)، ورودی هوا از سمت پورت |
|
N5K-C5696-FAN-B (=) |
ماژول فن Cisco Nexus 5696Q، جریان هوای پشت به جلو (Back-to-Front)، ورودی هوا از سمت پورت |
|
N5K-C5696-FAN (=) |
ماژول فن Cisco Nexus 5696Q، جریان هوای جلو به پشت (Front-to-Back)، ورودی هوا از سمت فن |
|
منابع تغذیه |
|
|
NXA-PAC-1100W (=) |
ماژول منبع تغذیه پلاتینیوم Cisco Nexus 5500/6000/5600، جریان هوای جلو به پشت، AC، 100-240 ولت، 1100 وات |
|
NXA-PAC-1100W-B (=) |
ماژول منبع تغذیه پلاتینیوم Cisco Nexus 5500/6000/5600، جریان هوای پشت به جلو، AC، 100-240 ولت، 1100 وات |
|
N55-PDC-1100W (=) |
ماژول منبع تغذیه Cisco Nexus 5500/6000/5600، جریان هوای جلو به پشت، DC 1100 وات |
|
NXA-PAC-1100W(=) |
ماژول یدکی منبع تغذیه پلاتینیوم Cisco Nexus 5500/6000/5600، جریان هوای جلو به پشت، AC، 100-240 ولت، 1100 وات |
|
NXA-PAC-1100W-B(=) |
ماژول یدکی منبع تغذیه پلاتینیوم Cisco Nexus 5500/6000/5600، جریان هوای پشت به جلو، AC، 100-240 ولت، 1100 وات |
|
NXA-PHV-1100W(=) |
ماژول یدکی منبع تغذیه پلاتینیوم HV-AC-DC Cisco Nexus 5500/6000/5600، جریان هوای جلو به پشت، 1100 وات |
|
NXA-PHV-1100W-B(=) |
ماژول یدکی منبع تغذیه پلاتینیوم HV-AC-DC Cisco Nexus 5500/6000/5600، جریان هوای پشت به جلو، 1100 وات |
|
متفرقه |
|
|
N5600-M-BLNK |
درپوش ماژول خالی Nexus 5624Q/5648Q |
|
N5600-M-BLNK= |
درپوش ماژول خالی Nexus 5624Q/5648Q |
|
درپوش ماژول خالی Nexus 5624Q/5648Q، یدکی |
N6K-C5696Q-M-BLNK |
|
درپوش ماژول خالی Nexus 5696Q |
N6K-C5696Q-M-BLNK= |
|
درپوش ماژول خالی Nexus 5696Q، یدکی |
N5600-PS-BLANK |
|
درپوش منبع تغذیه خالی Nexus 5624Q/5648Q |
N5600-PS-BLANK |
|
N5600-PS-BLANK= |
درپوش منبع تغذیه خالی Nexus 5624Q/5648Q، یدکی |
|
N5696-PS-BLANK |
درپوش منبع تغذیه خالی Nexus 5696Q |
|
N5696-PS-BLANK= |
|
|
درپوش منبع تغذیه خالی Nexus 5696Q، یدکی |
نرم‌افزار |
|
N6KUK9-710N1.1A |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.1(1)N1(1) |
|
N6KUK9-710N1.1A= |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.1(1)N1(1)، یدکی |
|
N6KUK9-704N1.1 |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(4)N1(1) |
|
N6KUK9-704N1.1= |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(4)N1(1)، یدکی |
|
N6KUK9-705N1.1 |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(5)N1(1) |
|
N6KUK9-705N1.1= |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(5)N1(1)، یدکی |
|
N6KUK9-706N1.1 |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(6)N1(1) |
|
N6KUK9-706N1.1= |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(6)N1(1)، یدکی |
|
N6KUK9-707N1.1 |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(7)N1(1) |
|
N6KUK9-707N1.1= |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(7)N1(1)، یدکیN6KUK9-710N1.1نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه |
|
7.1(0)N1(1) |
نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه 7.0(7)N1(1)، یدکیN6KUK9-710N1.1نرم‌افزار سیستم‌عامل پایه Nexus 5600/6000 نسخه |
|
، یدکی |
N6KUK9-710N1.1= |
|
مجوز یدکی |
N56-LAN1K9= |
|
مجوز LAN Enterprise سری Nexus 5600 |
N5696-EL2P-SSK9= |
|
تبلیغات محدود زمانی - مجوز لایه 2 پیشرفته Nexus 5696Q |
N56-4Q-P-SSK9= |
|
مجوز ذخیره‌سازی تبلیغاتی Nexus 5600، 4 پورت 40G یا 16 پورت 10G |
N56-12Q-P-SSK9= |
|
مجوز ذخیره‌سازی تبلیغاتی Nexus 5600، 12 پورت 40G یا 48 پورت 10G |
N56-48Q-P-SSK9= |
|
مجوز ذخیره‌سازی تبلیغاتی Nexus 5600، 48 پورت 40G یا 192 پورت 10G |
N5624Q-DFA-BUN-P1= |
|
باندل DFA برای Nexus 5624 - تبلیغات محدود زمانی؛ شامل LAN و EL2 |
N5696-DFA-BUN-P1= |
|
باندل DFA برای Nexus 5696 - تبلیغات محدود زمانی؛ شامل LAN و EL2 |
N5624Q-SBUN-P1= |
|
باندل SBUN برای Nexus 5624 - تبلیغاتی؛ شامل LAN، 96 پورت 40G Storage و EL2 |
|
|
N5696-SBUN-P1= |
باندل SBUN برای Nexus 5696 - تبلیغاتی؛ شامل LAN، 96 پورت 40G Storage و EL2 |
|
ماژول‌های توسعه |
N5600-M12Q |
|
ماژول شاسی Nexus 5624Q/5648Q مدل 12Q 40GE اترنت/FCoE |
N5600-M12Q= |
|
ماژول شاسی Nexus 5624Q/5648Q مدل 12Q 40GE اترنت/FCoE، یدکی |
N5696-M12Q |
|
ماژول شاسی Nexus 5696Q مدل 12Q 40GE اترنت/FCoE |
N5696-M12Q= |
|
ماژول شاسی Nexus 5696Q مدل 12Q 40GE اترنت/FCoE، یدکی |
N5696-M20UP |
|
ماژول شاسی Nexus 5696Q مدل 20 پورت 10GE اترنت/FCoE یا 8/4/2G FC |
N5696-M20UP= |
|
ماژول شاسی Nexus 5696Q مدل 20 پورت 10GE اترنت/FCoE یا 8/4/2G FC، یدکی |
N5696-M4C |
|
ماژول شاسی Nexus 5696Q مدل 4 پورت 100GE اترنت |
|
|
N5696-M4C= |
ماژول شاسی Nexus 5696Q مدل 4 پورت 100GE اترنت، یدکی |
|
کابل‌ها و تجهیزات نوری |
QSFP-40G-SR4 |
|
ماژول QSFP مدل 40GBASE-SR4 (فیبر چند حالته، MMF تا 100 متر) |
QSFP-40G-SR4-S |
|
ماژول QSFP مدل 40GBASE-SR4، کانکتور MPO، کلاس سازمانی (Enterprise-Class) |
QSFP-40G-CSR4 |
|
ماژول QSFP مدل 40GBASE Extended CSR4 (فیبر چند حالته، MMF تا 300 متر) |
QSFP-40G-LR4 |
|
ماژول فرستنده-گیرنده Cisco 40GBASE-LR4 QSFP+ برای SMF، کانکتور دوبلکس LC |
QSFP-40G-LR4-S |
|
ماژول QSFP 40GBASE-LR4، کانکتور LC، 10 کیلومتر، کلاس سازمانی |
WSP-Q40GLR4L |
|
ماژول QSFP مدل Cisco 40GBASE-LR4L برای SMF |
QSFP-40G-ER4 |
|
ماژول فرستنده-گیرنده Cisco 40GBASE-ER4 QSFP+ برای SMF، کانکتور دوبلکس LC |
QSFP-40G-SR-BD |
|
فرستنده-گیرنده برد کوتاه Cisco QSFP40G BiDi |
QSFP-4SFP10G-CU1M |
|
مجموعه کابل مسی مستقیم (Direct-Attach) غیرفعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 1 متر |
QSFP-4SFP10G-CU3M |
|
مجموعه کابل مسی مستقیم (Direct-Attach) غیرفعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 3 متر |
QSFP-4SFP10G-CU5M |
|
مجموعه کابل مسی مستقیم (Direct-Attach) غیرفعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 5 متر |
QSFP-4x10G-AC7M |
|
کابل بریک‌اوت مستقیم (Direct-Attach) فعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 7 متر |
QSFP-4x10G-AC10M |
|
کابل بریک‌اوت مستقیم (Direct-Attach) فعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، طول 10 متر |
QSFP-H40G-CU1M |
|
کابل مسی مستقیم (Direct-Attach) غیرفعال Cisco 40GBASE-CR4 QSFP+، طول 1 متر |
QSFP-H40G-CU3M |
|
کابل مسی مستقیم (Direct-Attach) غیرفعال Cisco 40GBASE-CR4 QSFP+، طول 3 متر |
QSFP-H40G-CU5M |
|
کابل مسی مستقیم (Direct-Attach) غیرفعال Cisco 40GBASE-CR4 QSFP+، طول 5 متر |
QSFP-H40G-ACU7M |
|
کابل مسی مستقیم (Direct-Attach) فعال Cisco 40GBASE-CR4 QSFP+، طول 7 متر |
QSFP-H40G-ACU10M |
|
کابل مسی مستقیم (Direct-Attach) فعال Cisco 40GBASE-CR4 QSFP+، طول 10 متر |
QSFP-4X10G-AOC1M |
|
کابل بریک‌اوت نوری فعال (AOC) Cisco 40GBase-AOC QSFP به 4 عدد SFP+، طول 1 متر |
QSFP-4X10G-AOC2M |
|
کابل بریک‌اوت نوری فعال (AOC) Cisco 40GBase-AOC QSFP به 4 عدد SFP+، طول 2 متر |
QSFP-4X10G-AOC3M |
|
کابل بریک‌اوت نوری فعال (AOC) Cisco 40GBase-AOC QSFP به 4 عدد SFP+، طول 3 متر |
QSFP-4X10G-AOC5M |
|
کابل بریک‌اوت نوری فعال (AOC) Cisco 40GBase-AOC QSFP به 4 عدد SFP+، طول 5 متر |
QSFP-4X10G-AOC7M |
|
کابل بریک‌اوت نوری فعال (AOC) Cisco 40GBase-AOC QSFP به 4 عدد SFP+، طول 7 متر |
QSFP-4X10G-AOC10M |
|
کابل بریک‌اوت نوری فعال (AOC) Cisco 40GBase-AOC QSFP به 4 عدد SFP+، طول 10 متر |
QSFP-H40G-AOC1M |
|
کابل نوری فعال (AOC) مستقیم Cisco 40GBase-AOC QSFP، طول 1 متر |
QSFP-H40G-AOC2M |
|
کابل نوری فعال (AOC) مستقیم Cisco 40GBase-AOC QSFP، طول 2 متر |
QSFP-H40G-AOC3M |
|
کابل نوری فعال (AOC) مستقیم Cisco 40GBase-AOC QSFP، طول 3 متر |
QSFP-H40G-AOC5M |
|
کابل نوری فعال (AOC) مستقیم Cisco 40GBase-AOC QSFP، طول 5 متر |
QSFP-H40G-AOC7M |
|
کابل نوری فعال (AOC) مستقیم Cisco 40GBase-AOC QSFP، طول 7 متر |
QSFP-H40G-AOC10M |
|
کابل نوری فعال (AOC) مستقیم Cisco 40GBase-AOC QSFP، طول 10 متر |
FET-40G |
|
توسعه‌دهنده خط 40G برای FEX |
FET-10G |
|
توسعه‌دهنده خط 10G برای FEX (با کابل بریک‌اوت) |
CVR-QSFP-SFP10G= |
|
مبدل Cisco 40GBASE QSFP به SFP+ و SFP (QSA) برای اتصال 1G (GLC-T, SX/LH) و 10G-SR/LR/ER |
CXP-100G-SR12 |
|
100GBASE-SR10 (بدون بریک‌اوت) |
SFP-10G-SR |
|
ماژول Cisco 10GBASE-SR SFP+ برای MMF |
SFP-10G-SR-S |
|
ماژول 10GBASE-SR SFP، کلاس سازمانی |
SFP-10G-LR |
|
ماژول Cisco 10GBASE-LR SFP+ برای SMF |
SFP-10G-LR-S |
|
ماژول 10GBASE-LR SFP، کلاس سازمانی |
SFP-10G-ER |
|
ماژول Cisco 10GBASE-ER SFP+ برای SMF |
SFP-10G-ER-S |
|
ماژول 10GBASE-ER SFP، کلاس سازمانی |
SFP-H10GB-CU1M |
|
کابل Cisco 10GBASE-CU SFP+، طول 1 متر، غیرفعال |
SFP-H10GB-CU1.5M |
|
کابل Cisco 10GBASE-CU SFP+، طول 1.5 متر، غیرفعال |
SFP-H10GB-CU2M |
|
کابل Cisco 10GBASE-CU SFP+، طول 2 متر، غیرفعال |
SFP-H10GB-CU2.5M |
|
کابل Cisco 10GBASE-CU SFP+، طول 2.5 متر، غیرفعال |
SFP-H10GB-CU3M |
|
کابل Cisco 10GBASE-CU SFP+، طول 3 متر، غیرفعال |
SFP-H10GB-CU5M |
|
کابل Cisco 10GBASE-CU SFP+، طول 5 متر، غیرفعال |
SFP-H10GB-ACU7M |
|
کابل Cisco 10GBASE-CU SFP+، طول 7 متر، فعال |
SFP-H10GB-ACU10M |
|
کابل Cisco 10GBASE-CU SFP+، طول 10 متر، فعال |
SFP-10G-AOC1M |
|
کابل Cisco 10GBASE-AOC SFP+، طول 1 متر |
SFP-10G-AOC2M |
|
کابل Cisco 10GBASE-AOC SFP+، طول 2 متر |
SFP-10G-AOC3M |
|
کابل Cisco 10GBASE-AOC SFP+، طول 3 متر |
SFP-10G-AOC5M |
|
کابل Cisco 10GBASE-AOC SFP+، طول 5 متر |
SFP-10G-AOC7M |
|
کابل Cisco 10GBASE-AOC SFP+، طول 7 متر |
SFP-10G-AOC10M |
|
کابل Cisco 10GBASE-AOC SFP+، طول 10 متر |
GLC-T |
|
استاندارد Cisco 1000BASE-T |
GLC-SX-MMD |
|
ماژول Cisco 1000BASE-SX با طول موج کوتاه؛ دارای DOM |
GLC-LH-SMD |
|
ماژول 1000BASE-LX/LH با طول موج بلند؛ دارای DOM |
GLC-EX-SMD |
|
ماژول Cisco 1000BASE-EX با طول موج بلند؛ دارای DOM |
GLC-ZX-SMD |
|
ماژول 1000BASE-ZX با طول موج بلند؛ دارای DOM |
DS-SFP-FC4G-SW |
|
ماژول 4Gbps Fibre Channel-SW SFP، LC |
DS-SFP-FC4G-LW |
|
ماژول 4Gbps Fibre Channel-LW SFP، LC |
DS-SFP-FC8G-SW |
|
ماژول 8Gbps Fibre Channel-SW SFP+، LC |
|
|
DS-SFP-FC8G-LW |
ماژول 8Gbps Fibre Channel-LW SFP+، LC |
|
سیم‌های برق |
CAB-250V-10A-AR |
|
سیم برق AC - 250 ولت، 10 آمپر - آرژانتین (2.5 متر) |
CAB-9K10A-AU |
|
سیم برق، 250 ولت AC، 10 آمپر، دوشاخه 3112، استرالیا (2.5 متر) |
CAB-250V-10A-BR |
|
سیم برق AC - 250 ولت، 10 آمپر - برزیل (2.1 متر) |
CAB-250V-10A-CN |
|
سیم برق AC - 250 ولت، 10 آمپر - چین (2.5 متر) |
CAB-9K10A-EU |
|
سیم برق، 250 ولت AC، 10 آمپر، دوشاخه CEE 7/7، اتحادیه اروپا (2.5 متر) |
CAB-IND-10A |
|
سیم برق 10 آمپر برای هند (2.5 متر) |
CAB-250V-10A-IS |
|
سیم برق AC - 250 ولت، 10 آمپر - اسرائیل (2.5 متر) |
CAB-9K10A-IT |
|
سیم برق، 250 ولت AC، 10 آمپر، دوشاخه CEI 23-16/VII، ایتالیا (2.5 متر) |
CAB-250V-10A-ID |
|
سیم برق AC - 250 ولت، 10 آمپر، آفریقای جنوبی (2.5 متر) |
CAB-9K10A-SW |
|
سیم برق، 250 ولت AC، 10 آمپر، دوشاخه MP232، سوئیس (2.5 متر) |
CAB-9K10A-UK |
|
سیم برق، 250 ولت AC، 10 آمپر، دوشاخه BS1363 (فیوز 13 آمپر)، انگلستان (2.5 متر) |
CAB-9K12A-NA |
|
سیم برق، 125 ولت AC، 13 آمپر، دوشاخه NEMA 5-15، آمریکای شمالی (2.5 متر) |
CAB-AC-250V/13A |
|
آمریکای شمالی، دوشاخه NEMA L6-20 250 ولت/20 آمپر - پریز IEC320/C13 (2.0 متر) |
CAB-N5K6A-NA |
|
سیم برق، 200/240 ولت 6 آمپر، آمریکای شمالی (2.5 متر) |
CAB-C13-CBN |
|
سیم برق جامپر کابینت، 250 ولت AC، 10 آمپر، کانکتورهای C14-C13 (0.7 متر) |
CAB-C13-C14-2M |
|
سیم برق جامپر، کانکتورهای C13-C14، طول 2 متر |
|
|
CAB-C13-C14-AC |
سیم برق، C13 به C14 (پریز توکار)، 10 آمپر (3 متر) |
|
کیت لوازم جانبی |
N5672-ACC-KIT |
|
کیت لوازم جانبی شاسی Nexus 5624Q |
N5672-ACC-KIT= |
|
کیت لوازم جانبی شاسی Nexus 5624Q، یدکی |
N5596-ACC-KIT |
|
کیت لوازم جانبی شاسی Nexus 5648Q/5596 |
N5596-ACC-KIT= |
|
کیت لوازم جانبی شاسی Nexus 5648Q/5596، یدکی |
N5696-ACC-KIT |
برای کسب اطلاعات بیشتر
● سوئیچ‌های پلتفرم Cisco Nexus 5600:https://www.cisco.com/c/en/us/products/switches/nexus-5000-series-switches/index.html
● توسعه‌دهنده‌های فابریک (Fabric Extenders) سری Cisco Nexus 2000:https://www.cisco.com/go/nexus2000
برای کسب اطلاعات بیشترنرم‌افزار Cisco NX-OS:https://www.cisco.com/go/nxos
| مدل | N5K-C5696Q |
| دسته | Cisco Nexus 5600 Series |
| زیردسته | Cisco Nexus 5600 Spares |
| توضیحات | Nexus 5696Q Chassis 6PS,4 FAN VxLAN |
| قیمت | 36,825.01 دلار |
| آخرین بروزرسانی | یکشنبه ۰۵ اسفند ۱۳۹۷ |
