سوییچ نکسوس N6K-C6004 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: N6K-C6004
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های سری Cisco Nexus 6000 جزء اصلی راهکار Cisco Unified Fabric هستند که برای ارائه یک معماری شبکه منعطف و مقیاس‌پذیر (Scalability) برای مراکز داده مدرن ابری و مجازی‌سازی‌شده طراحی شده‌اند. این سوئیچ‌ها از نرم‌افزار با کارایی بالای Cisco NX-OS برای ارائه عملیات یکپارچه و قابلیت برنامه‌ریزی پیشرفته در سراسر شبکه بهره می‌برند.
این سری با ارائه اتصال 10 و 40 گیگابیت اترنت (Gigabit Ethernet) با تراکم بالا در قالب فشرده و کم‌مصرف، به سازمان‌ها اجازه می‌دهد تا ظرفیت پهنای باند (Bandwidth) خود را بدون نیاز به فضای رک (Rack) اضافی افزایش دهند. این سوئیچ‌ها به اندازه‌ای منعطف هستند که می‌توانند در نقش‌های مختلف از جمله معماری‌های لایه دسترسی (Access-layer)، لیف-اند-اسپاین (Leaf-and-spine) و لایه تجمیع (Aggregation-layer) به کار گرفته شوند و زیرساختی مستحکم و قابل‌اطمینان برای محیط‌های سازمانی پرتقاضا فراهم کنند.
نمای کلی محصول
سوئیچ Cisco Nexus 6004 Extensible Fixed (6004EF) به عنوان یک مدل پرچمدار در سری 6000 شناخته می‌شود. این پلتفرم 4 واحدی (4RU) تراکم پورت پیشرو در صنعت را ارائه می‌دهد و از طریق کابل‌های بریک‌اوت (Breakout cables) تا 96 پورت 40 گیگابیت اترنت یا 384 پورت 10 گیگابیت اترنت را پشتیبانی می‌کند. این سوئیچ دارای هشت اسلات ماژول توسعه کارت شبکه (LEM) است که قابلیت تعویض در حین کار (Hot-swappable) را دارند و انعطاف‌پذیری قابل‌توجهی در پیکربندی رابط‌ها فراهم می‌کنند؛ این قابلیت شامل گزینه‌های 100 گیگابیت اترنت و پورت‌های یکپارچه (Unified ports) برای پشتیبانی از Fibre Channel و FCoE می‌شود.
سوئیچ Nexus 6004EF که برای محیط‌های با کارایی بالا طراحی شده است، عملکردی با سرعت سیم (Wire-speed) را با مجموع پهنای باند (Throughput) 7.68 ترابیت بر ثانیه و تأخیر (Latency) پایین در حدود 1 میکروثانیه ارائه می‌دهد. این پلتفرم بسیار منعطف بوده و از جریان هوای جلو به عقب و عقب به جلو پشتیبانی می‌کند تا با طراحی‌های متنوع سیستم‌های سرمایشی مراکز داده هماهنگ شود. علاوه بر این، این دستگاه به‌طور یکپارچه با Cisco Nexus 2000 Series Fabric Extenders ادغام می‌شود و یک صفحه مدیریت واحد را فراهم می‌کند که مقیاس‌پذیری (Scalability) زیرساخت شبکه را از استقرار‌های کوچک تا ساختارهای عظیم و بدون مسدودسازی (Non-blocking) از نوع Leaf-and-Spine ساده می‌سازد.
ویژگی‌ها و مزایا
- مقیاس‌پذیری (Scalability) و تراکم بالا: پشتیبانی از حداکثر 96 پورت 40GbE یا 384 پورت 10GbE، به همراه ماژول‌های توسعه برای اتصال 100GbE و Fibre Channel/FCoE یکپارچه.
- تأخیر (Latency) پایین: ارائه عملکرد ثابت و با سرعت سیم (Wire-speed) با تأخیر پورت-به-پورت تقریباً 1 میکروثانیه، صرف‌نظر از اندازه بسته.
- بهینگی مصرف انرژی: بهره‌مندی از منابع تغذیه‌ای که حتی در شرایط بار کم، 90 درصد بازدهی را حفظ می‌کنند و به کاهش هزینه‌های کلی برق و سرمایش مرکز داده کمک می‌کنند.
- برنامه‌پذیری پیشرفته: شامل پشتیبانی از Power-on autoprovisioning (POAP)، پایتون و اسکریپت‌نویسی Tcl برای افزایش بهره‌وری عملیاتی و اتوماسیون.
- پشتیبانی از Unified Fabric: امکان همگرایی مرکز داده به صورت سرتاسری با پشتیبانی از FCoE چند-هاپ (Multihop) و Fibre Channel، که مدیریت شبکه و ذخیره‌سازی را ساده می‌کند.
- مدیریت منعطف بافر: ارائه یک بافر بسته اشتراکی 25 مگابایتی که می‌تواند به صورت پویا برای مدیریت ترافیک‌های انفجاری (Bursty) و جلوگیری از ازدحام تنظیم شود.
- معماری تاب‌آور (Resilient): ارائه منابع تغذیه، ماژول‌های فن و ماژول‌های توسعه با قابلیت تعویض در حین کار (Hot-swappable)، همراه با گزینه‌های افزونگی N+1 یا N+N برای تضمین دسترسی‌پذیری بالا.
- Cisco FabricPath: تسهیل ایجاد شبکه‌های لایه 2 با مقیاس‌پذیری بسیار بالا و قابلیت‌های چند-مسیری (Multipathing)، که نیاز به پورت‌های مسدود شده توسط Spanning Tree Protocol را از بین می‌برد.
- مدیریت جامع: سازگار با Cisco Prime Data Center Network Manager (DCNM) برای کنترل متمرکز، نظارت و عیب‌یابی محیط‌های LAN و SAN.
بررسی اجمالی محصول سوئیچ‌های سری Cisco Nexus 6000
سوئیچ‌های سری Cisco Nexus 6000 بخشی از راهکار Cisco Unified Fabric هستند.این سوئیچ‌ها از سیستم‌عامل پیشرو در صنعت یعنی Cisco NX-OS Software بهره می‌برند و برای ایجاد معماری شبکه منعطف و مقیاس‌پذیر (Scalability) جهت محیط‌های مجازی‌سازی شده و ابری طراحی شده‌اند.راهکار Unified Fabric. این تجهیزات از سیستم‌عامل پیشرو در صنعت یعنی Cisco NX-OS Software بهره می‌برند و برای ایجاد معماری شبکه منعطف و مقیاس‌پذیر (Scalable) جهت محیط‌های مجازی‌سازی شده و ابری (Cloud) طراحی شده‌اند.
سوئیچ‌های سری Cisco Nexus 6000 اتصالات 10 و 40 گیگابیت اترنت (Gigabit Ethernet) با تراکم بالا را در قالب یک فرم‌فکتور (Form Factor) کم‌حجم و با بهره‌وری انرژی بالا ارائه می‌دهند. معماری خود را به آسانی برای پشتیبانی از تقاضای رو به رشد پهنای باند (Bandwidth) بدون قربانی کردن بهره‌وری انرژی یا فضای رک (Rack Space) مقیاس‌پذیر کنید. مجموعه ویژگی‌های یکپارچه و قدرتمند لایه 2 (Layer 2) و لایه 3 (Layer 3)، پلتفرمی منعطف در اختیار شما قرار می‌دهد که می‌توانید آن را در محیط‌هایی نظیر موارد زیر مستقر کنید:
● استقرار در لایه دسترسی (Access-layer) با استفاده از اتصالات مستقیم 10 و 40 گیگابیت اترنت

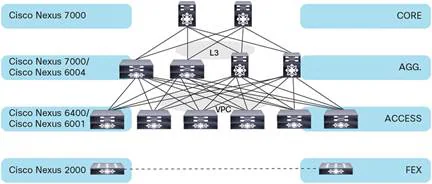

● استقرار در لایه تجمیع (Aggregation-layer) برای توسعه‌دهنده‌های فابریک (Fabric Extender) با تراکم بالای Cisco

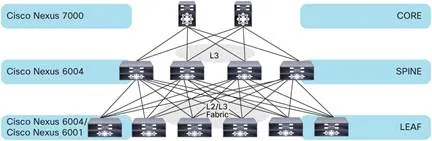

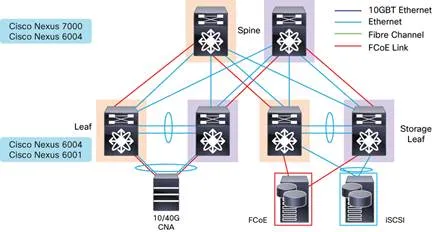

● پیاده‌سازی‌های معماری Leaf-and-spine

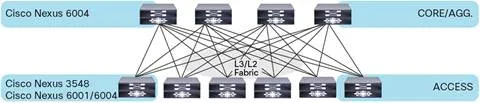

● استقرار در لایه تجمیع (Aggregation-layer) با طراحی فشرده
تمامی محصولات سری Cisco Nexus 6000 از مجموعه یکسانی از مدارهای مجتمع با کاربرد خاص (ASIC) و یک ایمیج نرم‌افزاری واحد استفاده می‌کنند. ثبات در ویژگی‌ها و عملکرد، مدیریت را ساده‌تر می‌کند؛ در حالی که تحلیل‌های پیشرفته، قابلیت پیکربندی خودکار هنگام روشن شدن (POAP) و اسکریپت‌نویسی با زبان‌های Python و Tool Command Language (Tcl)، برنامه‌پذیری (Programmability) و کارایی را افزایش می‌دهند. سوئیچ‌های سری Cisco Nexus 6000 همچنین از توسعه‌دهنده‌های فابریک (Fabric Extenders) پلتفرم Cisco Nexus 2200، توسعه‌دهنده‌های فابریک تیغه‌ای Cisco Nexus B22، ارتقای نرم‌افزاری در حین سرویس (ISSU) و تکنولوژی Cisco FabricPath پشتیبانی می‌کنند.
بررسی اجمالی سوئیچ ثابت و قابل توسعه Cisco Nexus 6004
سوئیچ Cisco Nexus 6004 Extensible Fixed (6004EF) جدیدترین سوئیچ در سری Cisco Nexus 6000 است. این محصول نوآوری و تطبیق‌پذیری پیشرو در صنعت سوئیچ‌های دیتاسنتر سری Cisco Nexus 6000 را گسترش داده و از همان سیستم‌عامل پیشرو در صنعت یعنی Cisco NX-OS Software بهره می‌برد. سوئیچ Cisco Nexus 6004EF بسیار منعطف است. شما می‌توانید گزینه‌های جریان هوای (Airflow) از جلو به عقب یا از عقب به جلو را متناسب با پیاده‌سازی‌های سنتی دیتاسنتر یا استقرار در مقیاس بزرگ ابری (Cloud) انتخاب کنید. همچنین با گزینه‌های اتصال 10 Gigabit Ethernet، 40 Gigabit Ethernet و Fibre Channel over Ethernet (FCoE)، می‌توانید یک Cisco Unified Fabric مقیاس‌پذیر را در طیف وسیعی از محیط‌های سرور فیزیکی و مجازی ایجاد کنید. معماری توسعه‌پذیر (Extensible Architecture) همچنین باعث شده است تا Cisco Nexus 6004EF به یک نقطه ورود کم‌هزینه برای استقرار در مقیاس کوچک تبدیل شود.
سوئیچ Cisco Nexus 6004EF (شکل 1) یک سوئیچ 10 و 40 گیگابیت اترنت با ارتفاع 4 واحد رک (4RU) است که بالاترین تراکم پورت در صنعت را در قالب یک فرم‌فکتور فشرده و کم‌مصرف ارائه می‌دهد. این دستگاه دارای هشت اسلات ماژول توسعه کارت خط (LEM) است که از توان عملیاتی (Throughput) تا 96 پورت 40-Gbps پشتیبانی می‌کند. هر ماژول LEM از 12 پورت 40 گیگابیت اترنت در قالب Quad Small Form-Factor Pluggable (QSFP) پشتیبانی می‌نماید. همچنین، هر پورت 40 گیگابیت اترنت می‌تواند با استفاده از کابل‌های breakout مدل QSFP به چهار پورت 10 گیگابیت اترنت با نرخ خط (Line-rate) تقسیم شود. این انعطاف‌پذیری، Cisco Nexus 6004EF را به تنها پلتفرم ثابت 10 و 40 گیگابیت اترنت کاملاً قابل توسعه در صنعت تبدیل کرده است. سوئیچ Cisco Nexus 6004EF همچنین یک ماژول توسعه یکپارچه برای پشتیبانی از 1 و 10 گیگابیت اترنت، Fibre Channel و FCoE ارائه می‌دهد.
ویژگی‌های یکپارچه لایه 2 و لایه 3 عملکرد را بهبود می‌بخشند تا اتصال با سرعت سیم (Wire-speed) و تأخیر (Latency) پایین در حدود 1 میکروثانیه را برای هر اندازه بسته (Packet) ارائه دهند. سوئیچ Cisco Nexus 6004EF عملکرد سرعت سیم را برای حداکثر 96 پورت 40 Gigabit Ethernet یا 384 پورت 10 Gigabit Ethernet با استفاده از کابل‌های بریک‌اوت (Breakout cables) QSFP برای ترافیک اترنت و FCoE حفظ می‌کند. توان عملیاتی (Throughput) کلی به 7.68 ترابیت بر ثانیه (Tbps) می‌رسد. همچنین Cisco Nexus 6004EF برای انعطاف‌پذیری بیشتر، از اتصال 1-Gbps با استفاده از آداپتورهای QSFP-to-SFP یا QSFP-to-Enhanced SFP (SFP+) پشتیبانی می‌کند.
گزینه‌های ماژول توسعه (Expansion Module) برای سوئیچ Cisco Nexus 6004EF
ماژول‌های توسعه Cisco Nexus 6004EF گزینه‌های رابط (Interface) متعددی را برای شاسی پایه ارائه می‌دهند. هر ماژول توسعه 40 گیگابیت اترنت، 12 پورت 40 گیگابیت اترنت و پورت‌های FCoE را با استفاده از رابط QSFP فراهم می‌کند. با نصب هر هشت ماژول توسعه، Cisco Nexus 6004EF تعداد 96 پورت QSFP یا 384 پورت 10 گیگابیت اترنت (SFP+) را با استفاده از کابل‌های بریک‌اوت (Breakout cables) ارائه می‌دهد. همچنین تمامی ماژول‌های توسعه قابلیت تعویض در حین کار (Hot swappable) را دارند. ماژول توسعه 40 گیگابیت اترنت برای Cisco Nexus 6004EF در شکل 2 نمایش داده شده است.
سوئیچ Cisco Nexus 6004EF همچنین یک ماژول توسعه یکپارچه (Unified Expansion Module) برای اترنت (Ethernet) و FCoE و پشتیبانی بومی از Fibre Channel ارائه می‌دهد. این ماژول پورت یکپارچه، تا بیست پورت 1 و 10 گیگابیت اترنت و FCoE را با استفاده از رابط SFP+ یا تا 20 پورت اتصال بومی 8/4/2-Gbps Fibre Channel را با استفاده از رابط‌های SFP+ و SFP فراهم می‌کند؛ استفاده از 1 و 10 گیگابیت اترنت یا 8/4/2-Gbps Fibre Channel بر روی یک پورت، متقابلاً منحصر‌به‌فرد (Mutually Exclusive) است اما می‌تواند برای هر یک از 20 پورت فیزیکی در هر ماژول انتخاب شود. ماژول توسعه یکپارچه 20 پورتی برای Cisco Nexus 6004EF در شکل 3 نمایش داده شده است.
سوئیچ Cisco Nexus 6004EF همچنین از یک ماژول توسعه (Expansion Module) اترنت 100 گیگابیت پشتیبانی می‌کند که اترنت 100 گیگابیت را با اپتیک‌های CXP ارائه می‌دهد. ماژول LEM اترنت 100 گیگابیت، چهار پورت 100-Gbps از نوع CXP را ارائه می‌دهد که در یک سیستم کاملاً مجهز، تا 32 پورت را پشتیبانی می‌کند (شکل 4).
گزینه‌های کارآمد فرستنده-گیرنده (Transceiver) و کابل‌کشی (Cabling)
اتصال گیگابیت اترنت با پهنای باند (Bandwidth) بالا می‌تواند چالش‌های انتقال ایجاد کند. با این حال، پلتفرم Cisco Nexus 6004EF از گزینه‌های متعدد اتصال 10 و 40 گیگابیت اترنت با استفاده از Cisco 40GBASE QSFP و گزینه‌های کابل بریک‌اوت (Breakout cable) پشتیبانی می‌کند.
جدول 1، گزینه‌های فرستنده-گیرنده (Transceiver) و کابل‌های پشتیبانی‌شده را فهرست می‌کند.
جدول 1. ماتریس پشتیبانی از فرستنده-گیرنده (Transceiver) در Cisco Nexus 6004EF
|
اپتیک‌های Cisco |
توضیحات |
|
QSFP-40G-SR4 |
ماژول 40GBASE-SR4 QSFP (فیبر چندحالته [MMF] در فاصله 100 متر) |
|
QSFP-40G-CSR4 |
ماژول 40GBASE Extended CSR4 QSFP (فیبر چندحالته [MMF] در فاصله 300 متر) |
|
QSFP-40G-LR4 |
ماژول فرستنده-گیرنده (Transceiver) 40GBASE-LR4 QSFP+ سیسکو برای فیبر تک‌حالته (SMF) با کانکتور LC دوبلکس |
|
QSFP-40G-LR4 |
ماژول فرستنده-گیرنده (Transceiver) 40GBASE-LR4 QSFP+ سیسکو برای فیبر تک‌حالته (SMF) با کانکتور LC دوبلکس |
|
QSFP-40GE-LR4 |
ماژول فرستنده-گیرنده 40GBASE-LR4 سیسکو، LC، 10 کیلومتر |
|
WSP-Q40GLR4L |
ماژول 40GBASE-LR4L QSFP سیسکو برای فیبر تک‌حالته (SMF)، 2 کیلومتر |
|
QSFP-40G-SR-BD |
فرستنده-گیرنده (Transceiver) کوتاه-برد (SR) دوطرفه (BiDi) مدل QSFP40G سیسکو |
|
QSFP-4x10G-AC7M |
کابل بریک‌اوت (Breakout) مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+ سیسکو، 7 متر، فعال (Active) |
|
QSFP-4x10G-AC10M |
کابل بریک‌اوت (Breakout) مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+ سیسکو، 10 متر، فعال (Active) |
|
QSFP-H40G-CU1M |
کابل مسی مستقیم 40GBASE-CR4 QSFP+ سیسکو، 1 متر، غیرفعال (Passive) |
|
QSFP-H40G-CU3M |
کابل مسی مستقیم 40GBASE-CR4 QSFP+ سیسکو، 3 متر، غیرفعال (Passive) |
|
QSFP-H40G-CU5M |
کابل مسی مستقیم 40GBASE-CR4 QSFP+ سیسکو، 5 متر، غیرفعال (Passive) |
|
QSFP-H40G-ACU7M |
کابل مسی مستقیم 40GBASE-CR4 QSFP+ سیسکو، 7 متر، فعال (Active) |
|
QSFP-H40G-ACU10M |
کابل مسی مستقیم 40GBASE-CR4 QSFP+ سیسکو، 10 متر، فعال (Active) |
|
QSFP-4SFP10G-CU1M |
مجموعه فرستنده-گیرنده مسی مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+ غیرفعال سیسکو، 1 متر |
|
QSFP-4SFP10G-CU3M |
مجموعه فرستنده-گیرنده مسی مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+ غیرفعال سیسکو، 3 متر |
|
QSFP-4SFP10G-CU5M |
مجموعه فرستنده-گیرنده مسی مستقیم 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+ غیرفعال سیسکو، 5 متر |
|
QSFP-4X10G-AOC1M |
کابل بریک‌اوت نوری فعال (AOC) 40GBASE-AOC QSFP به 4 عدد SFP+ سیسکو، 1 متر |
|
QSFP-4X10G-AOC2M |
کابل بریک‌اوت نوری فعال (AOC) 40GBASE-AOC QSFP به 4 عدد SFP+ سیسکو، 2 متر |
|
QSFP-4X10G-AOC3M |
کابل بریک‌اوت نوری فعال (AOC) 40GBASE-AOC QSFP به 4 عدد SFP+ سیسکو، 3 متر |
|
QSFP-4X10G-AOC5M |
کابل بریک‌اوت نوری فعال (AOC) 40GBASE-AOC QSFP به 4 عدد SFP+ سیسکو، 5 متر |
|
QSFP-4X10G-AOC7M |
کابل بریک‌اوت نوری فعال (AOC) 40GBASE-AOC QSFP به 4 عدد SFP+ سیسکو، 7 متر |
|
QSFP-4X10G-AOC10M |
کابل بریک‌اوت نوری فعال (AOC) 40GBASE-AOC QSFP به 4 عدد SFP+ سیسکو، 10 متر |
|
QSFP-H40G-AOC1M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP سیسکو، 1 متر |
|
QSFP-H40G-AOC2M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP سیسکو، 2 متر |
|
QSFP-H40G-AOC3M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP سیسکو، 3 متر |
|
QSFP-H40G-AOC5M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP سیسکو، 5 متر |
|
QSFP-H40G-AOC7M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP سیسکو، 7 متر |
|
QSFP-H40G-AOC10M |
کابل نوری فعال (AOC) مستقیم 40GBASE-AOC QSFP سیسکو، 10 متر |
|
CVR-QSFP-SFP10G |
مبدل 40GBASE QSFP به SFP+ و SFP (QSA) برای اتصال 1G (GLC-T, SX/LH)، 10G-LR/10G-ZR، 10G-ER/10G-SR و 10G DWDM |
|
FET-40G |
توسعه‌دهنده خط 40 گیگابیت برای توسعه‌دهنده فابریک (FEX) |
|
FET-10G |
توسعه‌دهنده خط 10 گیگابیت برای FEX (با کابل بریک‌اوت) |
|
CXP-100G-SR12 |
100GBASE-SR10 (بدون بریک‌اوت) |
|
SFP-10G-SR |
ماژول 10GBASE-SR SFP+ سیسکو برای فیبر چندحالته (MMF) |
|
SFP-10G-LR |
ماژول 10GBASE-LR SFP+ سیسکو برای فیبر تک‌حالته (SMF) |
|
SFP-10G-ER |
ماژول 10GBASE-ER SFP+ سیسکو برای فیبر تک‌حالته (SMF) |
|
SFP-H10GB-CU1M |
کابل 10GBASE-CU SFP+، 1 متر، غیرفعال (Passive) |
|
SFP-H10GB-CU1.5M |
کابل 10GBASE-CU SFP+، 1.5 متر، غیرفعال (Passive) |
|
SFP-H10GB-CU2M |
کابل 10GBASE-CU SFP+، 2 متر، غیرفعال (Passive) |
|
SFP-H10GB-CU2.5M |
کابل 10GBASE-CU SFP+، 2.5 متر، غیرفعال (Passive) |
|
SFP-H10GB-CU3M |
کابل 10GBASE-CU SFP+، 3 متر، غیرفعال (Passive) |
|
SFP-H10GB-CU5M |
کابل 10GBASE-CU SFP+، 5 متر، غیرفعال (Passive) |
|
SFP-H10GB-ACU7M |
کابل 10GBASE-CU SFP+، 7 متر، فعال (Active) |
|
SFP-H10GB-ACU10M |
کابل 10GBASE-CU SFP+، 10 متر، فعال (Active) |
|
SFP-10G-AOC1M |
کابل 10GBASE-AOC SFP+، 1 متر |
|
SFP-10G-AOC2M |
کابل 10GBASE-AOC SFP+، 2 متر |
|
SFP-10G-AOC3M |
کابل 10GBASE-AOC SFP+، 3 متر |
|
SFP-10G-AOC5M |
کابل 10GBASE-AOC SFP+، 5 متر |
|
SFP-10G-AOC7M |
کابل 10GBASE-AOC SFP+، 7 متر |
|
SFP-10G-AOC10M |
کابل 10GBASE-AOC SFP+، 10 متر |
|
GLC-T |
استاندارد 1000BASE-T |
|
GLC-SX-MMD |
1000BASE-SX با طول موج کوتاه؛ دارای DOM |
|
GLC-EX-SMD |
1000BASE-EX با طول موج بلند؛ دارای DOM |
|
GLC-LH-SMD |
1000BASE-LX/LH با طول موج بلند؛ دارای DOM |
|
SFP-GE-T |
1000BASE-T با استاندارد NEBS 3 ESD |
|
DS-SFP-FC4G-SW(=) |
4-Gbps Fibre Channel، SW SFP، LC |
|
DS-SFP-FC4G-LW(=) |
4-Gbps Fibre Channel، LW SFP، LC |
|
DS-SFP-FC8G-SW(=) |
8-Gbps Fibre Channel، SW SFP+، LC |
|
DS-SFP-FC8G-LW(=) |
8-Gbps Fibre Channel، LW SFP+، LC |
|
10G DWDM SFP+ |
10GBase SFP+ DWDM |
سوئیچ Cisco Nexus 6004EF از یک راهکار نوآورانه کابل‌کشی مسی Twinax پشتیبانی می‌کند که برای استفاده درون رک (In-rack) به کانکتورهای استاندارد QSFP متصل می‌شود. شما می‌توانید برای فواصل کابل‌کشی طولانی‌تر از کابل‌کشی نوری (Optical cabling) استفاده کنید (جدول 2).
● کابل‌کشی درون رک یا رک مجاور:کابل‌های مسی 40 گیگابیت اترنت QSFP+ با اتصال مستقیم (Direct-attach)، فرستنده-گیرنده‌ها (Transceivers) را با کابل‌های Twinax در یک راهکار کم‌مصرف، مقرون‌به‌صرفه و با تأخیر (Latency) پایین ادغام می‌کنند. کابل‌های مسی Twinax 40 گیگابیت اترنت QSFP+ با اتصال مستقیم، تنها 1.5 وات (W) توان در هر فرستنده-گیرنده مصرف کرده و تأخیری (Latency) کمتر از 0.1 میکروثانیه در هر لینک ایجاد می‌کنند.
● مسافت‌های کابل‌کشی طولانی‌تر:سوئیچ Cisco Nexus 6004EF از فرستنده-گیرنده‌های (Transceivers) نوری QSFP با برد کوتاه و چندحالته (Multimode) پشتیبانی می‌کند. این فرستنده-گیرنده‌های نوری تقریباً 1.5 وات در هر واحد مصرف انرژی داشته و تأخیر (Latency) آن‌ها کمتر از 0.1 میکروثانیه است.
جدول 2. پشتیبانی Cisco Nexus 6004EF از کابل‌های مسی 40 گیگابیت اترنت QSFP Direct-Attach برای کابل‌کشی درون رک، و
کابل‌های Breakout مستقیم (Direct-Attach) برای راهکارهای نوری جهت اتصالات طولانی‌تر (فقط اترنت)
|
کانکتور (رسانه) |
کابل |
فاصله |
حداکثر توان مصرفی |
تأخیر (Latency) فرستنده-گیرنده (لینک) |
|
QSFP CU مسی |
Twinax |
1 متر 3 متر 5 متر |
تقریباً 1.5 وات |
تقریباً 0.25 میکروثانیه |
|
QSFP ACU مسی |
Twinax فعال |
7 متر 10 متر |
تقریباً 1.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP SR4 MMF |
فیبر چندحالته (OM3) فیبر چندحالته (OM4) |
100 متر 150 متر |
تقریباً 1.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP CSR4 MMF |
فیبر چندحالته (OM3) فیبر چندحالته (OM4) |
300 متر 400 متر |
تقریباً 1.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP LR4 SMF |
فیبر تک‌حالته (SMF) |
10 کیلومتر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP ER4 SMF |
فیبر تک‌حالته (SMF) |
40 کیلومتر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP LR4L |
فیبر تک‌حالته (SMF) |
2 کیلومتر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
QSFP BIDI |
فیبر چندحالته (OM3)1 فیبر چندحالته (OM4)2 فیبر چندحالته (OM4+)3 |
100 متر 125 متر 150 متر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
|
CXP SR12 |
فیبر چندحالته (OM3) فیبر چندحالته (OM4) |
100 متر 150 متر |
تقریباً 3.5 وات |
تقریباً 0.1 میکروثانیه |
ویژگی‌ها و مزایا
سوئیچ Cisco Nexus 6004EF عملکرد مقیاس‌پذیر، هوشمندی و مجموعه‌ای گسترده از قابلیت‌ها را برای پاسخگویی به نیازهای شبکه‌های دیتاسنتر ارائه می‌دهد. مجموعه ویژگی‌های جامع، Cisco Nexus 6004EF را به‌ویژه برای استقرار در محیط‌های مجازی‌سازی شده و مبتنی بر ابر (Cloud-based) بسیار مناسب می‌سازد. تراشه‌های ASIC با کارایی بالای سیسکو، محیط‌های مجازی را به سرورهای دیتاسنتر با کارایی بالا متصل و یکپارچه می‌کنند. سوئیچ Cisco Nexus 6004EF می‌تواند در وسط ردیف (Middle of Row) یا در انتهای ردیف (End of Row) در دیتاسنتر مستقر شود.
معماری مقیاس‌پذیر (Scalable) از سرمایه‌گذاری شما محافظت می‌کند. در محیط‌های بهینه‌شده برای 10 Gigabit Ethernet، تا 384 پورت رابط 10 Gigabit Ethernet را مقیاس‌دهی کنید. شما می‌توانید به راحتی تقاضای رو به رشد برای اتصال 40 Gigabit Ethernet را از طریق ترکیب تراکم بالای پورت، اترنت بدون اتلاف (Lossless Ethernet)، عملکرد با سرعت سیم (Wire-speed) و تأخیر (Latency) بسیار پایین در این سوئیچ برآورده کنید. همچنین، یک فابریک (Fabric) مبتنی بر اترنت مشترک در سراسر استقرار‌های فیزیکی و مجازی، مدیریت را ساده می‌کند. ویژگی‌های Cisco Nexus 6004EF عبارتند از:
● بهینه‌سازی برای مجازی‌سازی (Virtualization) و استقرار در فضای ابری (Cloud):سوئیچ Cisco Nexus 6004EF از محیط‌های محاسبات ابری و مجازی‌سازی‌شده‌ی پرتقاضا با مقیاس‌پذیری (Scalability) و عملکرد بالا پشتیبانی می‌کند. شما می‌توانید برای پاسخگویی به نیازهای فعلی و آتی خود به Cisco Nexus 6004EF اعتماد کنید.
● تراکم و تاب‌آوری (Resiliency):سوئیچ‌های Cisco Nexus دقیقاً مشابه سرورهایی که پشتیبانی می‌کنند، طراحی شده‌اند. پورت‌ها و اتصالات برق در قسمت عقب و نزدیک به پورت‌های سرور قرار دارند. این چیدمان باعث می‌شود طول کابل‌ها کوتاه و کارآمد باقی بماند. ماژول‌های برق و فن با قابلیت تعویض در حین کار (Hot-swappable) به همراه نمایش وضعیت عملکرد سوئیچ در یک نگاه، از پنل جلویی قابل دسترسی هستند. سیستم خنک‌کننده از جلو به عقب یا عقب به جلو با طراحی سرورها سازگار است که از طراحی‌های کارآمد راهروهای سرد و گرم در دیتاسنتر پشتیبانی می‌کند. قابلیت سرویس‌دهی (Serviceability) با استفاده از واحدهای قابل تعویض توسط مشتری که از پنل جلویی در دسترس هستند، بهبود یافته است. همچنین پورت‌های QSFP امکان انتخاب نوع اتصال را برای شما فراهم می‌کنند، که شامل کابل‌های مسی Twinax برای مسافت‌های کوتاه و فیبر نوری برای مسافت‌های طولانی می‌شود.
● بهینه‌سازی مصرف انرژی:سوئیچ Cisco Nexus 6004EF به مراکز داده کمک می‌کند تا ضمن کاهش ردپای کربنی، در محدوده پارامترهای فضا، توان (Power) و سرمایش (Cooling) خود فعالیت کنند. منابع تغذیه سوئیچ می‌توانند در شرایط بار کاری با حداقل 25 درصد استفاده، بازدهی 90 درصدی را حفظ کنند. سوئیچ را به‌گونه‌ای انتخاب کنید که از بارهای کامل بدون کاهش بهره‌وری انرژی (Energy Efficiency) پشتیبانی کند.
● تأخیر (Latency) پایین:سوئیچ Cisco Nexus 6004EF با بهره‌گیری از سوئیچینگ cut-through، تأخیر (Latency) پورت به پورت تقریباً 1 میکروثانیه‌ای را برای هر اندازه بسته (Packet) با ویژگی‌های فعال پشتیبانی می‌کند.
● تحلیلگر هوشمند پورت سوئیچ‌شده (SPAN) و SPAN کپسوله‌شده (ERSPAN):از SPAN و ERSPAN برای عیب‌یابی (Troubleshooting) و نظارت دقیق بر ترافیک استفاده می‌شود. سوئیچ Cisco Nexus 6004EF تنها از ظرفیت پهنای باند (Bandwidth) مازاد برای ترافیک SPAN و ERSPAN استفاده می‌کند و هرگونه پهنای باند فابریک که برای ترافیک داده استفاده نشده باشد، می‌تواند به این منظور اختصاص یابد. ترافیک SPAN و ERSPAN در دسته «تلاش حداکثری» (Best Effort) طبقه‌بندی می‌شود؛ بنابراین در صورت ازدحام لینک‌ها، ترافیک SPAN و ERSPAN در اولویت حذف قرار می‌گیرند. سوئیچ Cisco Nexus 6004EF می‌تواند تا 31 نشست (Session) SPAN و ERSPAN را با نرخ خط (Line-rate) پشتیبانی کند.
● مدیریت منعطف بافر (Buffer Management):یک بافر بسته (Packet Buffer) با ظرفیت 25 مگابایت میان هر 3 پورت 40 گیگابیت اترنت یا هر 12 پورت 10 گیگابیت اترنت به اشتراک گذاشته می‌شود. در این بافر 25 مگابایتی، 16 مگابایت برای بافرینگ ورودی (Ingress) و 9 مگابایت برای بافرینگ خروجی (Egress) استفاده می‌شود. شما می‌توانید بافرها را به صورت اشتراکی، اختصاصی یا ترکیبی از اشتراکی و اختصاصی تعیین کنید. مدیریت منعطف بافر به شما این امکان را می‌دهد که در صورت بروز تراکم (Congestion)، اندازه بافرها را به صورت پویا تنظیم کنید.
● بهبودهای مالتی‌کست (Multicast):سوئیچ Cisco Nexus 6004EF از توان عملیاتی (Throughput) مالتی‌کست لایه 2 و لایه 3 با نرخ خط (Line-rate) برای تمامی اندازه‌های فریم پشتیبانی می‌کند. این سوئیچ تکثیر مالتی‌کست بهینه‌شده را از طریق فابریک و در نقطه خروجی (Egress point) ارائه می‌دهد و بافر‌های بزرگ آن، ترافیک‌های انفجاری (Bursty traffic) را جذب می‌کنند. این سوئیچ از 32,000 مسیر مالتی‌کست و جداول استراق‌سمع (Snooping) پروتکل مدیریت گروه اینترنت (IGMP) در سخت‌افزار پشتیبانی می‌کند. بهبودهای مالتی‌کست شامل هشینگ مبتنی بر جریان (Flow-based hashing) برای ترافیک مالتی‌کست روی پورت‌چنل‌ها و پشتیبانی ارتقایافته از پروتکل مالتی‌کست مستقل از پروتکل دوطرفه (BiDiR PIM) است. همچنین Cisco Nexus 6004EF از فورواردینگ مبتنی بر IP برای IGMP snooping پشتیبانی می‌کند.
● پشتیبانی آتی از Cisco Dynamic Fabric Automation (DFA):سوئیچ Cisco Nexus 6004EF با پشتیبانی از Cisco DFA به ساده‌سازی، خودکارسازی و بهینه‌سازی شبکه‌های مرکز داده کمک می‌کند. اکنون می‌توانید فابریک‌های (Fabrics) لیف-اند-اسپاین (leaf-and-spine) با سرعت 10 و 40 گیگابیت اترنت را برای کاهش زمان تأمین منابع (Provisioning)، بهبود ارکستراسیون و نگهداری مرکز داده و مدیریت آسان‌تر رشد شبکه مستقر کنید.
کاربردها
سوئیچ Cisco Nexus 6004EF از سناریوهای کاربردی متعددی پشتیبانی می‌کند که این سوئیچ را به گزینه‌ای منعطف برای دیتاسنتر (Data Center) تبدیل کرده است.

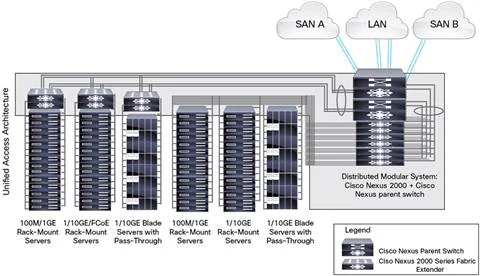

معماری دسترسی یکپارچه (Unified Access Architecture): تجمیع‌کننده (Aggregator) توسعه‌دهنده فابریک (Fabric Extender) با تراکم بالا
تکنولوژی Cisco Fabric Extender (تکنولوژی FEX) به شما امکان می‌دهد یک فابریک (Fabric) واحد و ماژولار ایجاد کنید که از سوئیچ‌های Cisco Nexus تا سرورهای Cisco Unified Computing System (Cisco UCS) به آداپتورها (Cisco Adapter FEX) و ماشین‌های مجازی (Cisco Data Center Virtual Machine FEX [VM-FEX]) گسترش می‌یابد.تکنولوژی Cisco FEX بر اساس استاندارد نوظهور IEEE 802.1br طراحی شده است.طراحی شبکه با استفاده از تکنولوژی Cisco FEX، انعطاف‌پذیری، بهره‌وری در کابل‌کشی و مدیریت متمرکز را فراهم می‌کند.
گزینه‌های رایج استقرار (Deployment) برای پلتفرم‌های Cisco Nexus 2200 و Nexus 2300 و سری Cisco Nexus 6000 عبارتند از:
● سرورهای رک‌مونت (Rack servers) با کارت‌های شبکه (NIC) 100 مگابیت اترنت، گیگابیت اترنت یا 10 گیگابیت اترنت:فابریک اکستندر (Fabric Extender) می‌تواند به صورت فیزیکی در بالای رک قرار گیرد و سوئیچ Cisco Nexus 6000 Series می‌تواند در وسط یا انتهای ردیف مستقر شود. همچنین، فابریک اکستندر و سوئیچ Cisco Nexus 6000 Series هر دو می‌توانند در انتها یا وسط ردیف قرار بگیرند.

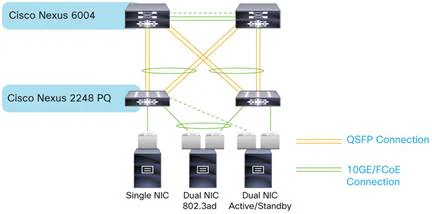

● محیط‌های ترکیبی 1 و 10 گیگابیت اترنت (Ethernet):سرورهای رک (Rack servers) می‌توانند با هر یک از این سرعت‌ها در یک رک مشابه یا در رک‌های مجاور کار کنند

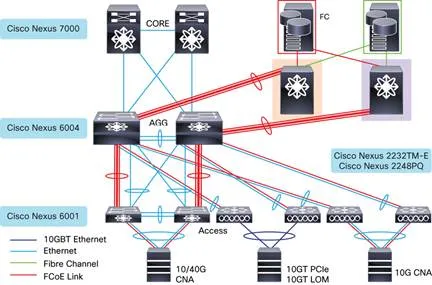

● استقرار اترنت 10 گیگابیت و FCoE:استفاده از سرورها با کارت‌های شبکه همگرا (CNAs) برای محیط‌های یکپارچه (Unified Fabric) با استفاده از Cisco Nexus 2232PP 10GE Fabric Extender
● اتصال سرور 1 و 10 گیگابیت اترنت BASE-T:مهاجرت از 1 به 10GBASE-T را ساده کرده و از کابل‌کشی ساختاریافته به شکلی کارآمد استفاده مجدد کنید
● سرورهای تیغه‌ای (Blade Servers) 1 و 10 گیگابیت اترنت با تیغه‌های عبوری (Pass-through blades)
● محیط‌های رایانشی با تأخیر (Latency) پایین و کارایی بالا
● دسترسی مجازی‌سازی شده (Virtualized access)
علاوه بر گزینه‌های استقرار توسعه‌دهنده فابریک (Fabric Extender)، سوئیچ Cisco Nexus 6004EF می‌تواند به عنوان یک پلتفرم تجمیع (Aggregation) توسعه‌دهنده فابریک با تراکم بالا عمل کند. برای مثال:
● سوئیچینگ 10 گیگابیت اترنت با تراکم بالا:از Cisco Nexus 6004EF و توسعه‌دهنده فابریک (Fabric Extender) مدل Cisco Nexus 2248PQ 10GE (شکل 6) استفاده کنید؛ یک توسعه‌دهنده فابریک 10 گیگابیت اترنت که دارای چهار لینک بالادستی (Uplink) 40 گیگابیت اترنت به سمت Cisco Nexus 6004EF است. این ترکیب، بیش از 2304 اتصال 10 گیگابیت اترنت را در یک صفحه مدیریتی واحد تجمیع می‌کند. همچنین این راهکار، بالاترین تراکم سرور 10 گیگابیت اترنت موجود را با نسبت اشتراک بیش از حد (Oversubscription) پایین فراهم می‌آورد.
● تجمیع اتصالات 10 Gigabit Ethernet:از Cisco Nexus 6004EF به همراه توسعه‌دهنده فابریک (Fabric Extender) مدل Cisco Nexus 2232PP 10GE استفاده کنید تا بیش از 768 اتصال 10 Gigabit Ethernet را در یک صفحه مدیریتی واحد تجمیع نمایید.
● استقرار یک نقطه مدیریت واحد:تجمیع انواع گزینه‌های توسعه‌دهنده فابریک (Fabric Extender) سرورهای تیغه‌ای (Blade) در یک Cisco Nexus 6004EF با استفاده از 10 گیگابیت اترنت. این راهکار، یک نقطه مدیریت واحد برای استقرار سرورهای تیغه‌ای فراهم می‌کند.
● ایجاد سوئیچینگ 1 گیگابیت اترنت با تراکم بالا:از سوئیچ Cisco Nexus 6004EF و توسعه‌دهنده فابریک (Fabric Extender) مدل Cisco Nexus 2248TP GE به عنوان یک سیستم سوئیچینگ 1 گیگابیت اترنت با تراکم بالا استفاده کنید. این ترکیب همچنین 2304 اتصال 1 گیگابیت اترنت را در یک صفحه مدیریت (Management Plane) واحد تجمیع می‌کند.
جدول 3، فابریک اکستندرهای (Fabric Extenders) پشتیبانی‌شده توسط Cisco Nexus 6004EF را فهرست می‌کند. لطفاً برای کسب اطلاعات بیشتر درباره هر محصول، به دیتاشیت‌ها و یادداشت‌های انتشار (Release Notes) پلتفرم Cisco Nexus 2200/2300 مراجعه کنید.
جدول 3. توسعه‌دهنده‌های فابریک (Fabric Extenders) سری Cisco Nexus 2000 که توسط Cisco Nexus 6004EF پشتیبانی می‌شوند
|
توضیحات |
مشخصات فنی |
|
Cisco Nexus 2332TQ |
32 رابط میزبان (Host Interface) از نوع 1G/10G BASE-T (SFP+) و تا 4*رابط‌های فابریک (Fabric Interface) از نوع QSFP+ 10/40 گیگابیت اترنت، پشتیبانی از FCoE تا 30 متر با کابل‌های Category 6a/7 |
|
Cisco Nexus 2348TQ |
48 رابط میزبان (Host Interface) از نوع 1G/10G BASE-T (SFP+) و تا 6*رابط‌های فابریک (Fabric Interface) از نوع QSFP+ 10/40 گیگابیت اترنت، پشتیبانی از FCoE تا 30 متر با کابل‌های Category 6a/7 |
|
Cisco Nexus 2348UPQ |
چهل و هشت رابط میزبان (Host Interface) از نوع 1 و 10 گیگابیت اترنت و پورت‌های یکپارچه (Unified Port)*(SFP+) و تا شش رابط فابریک (Fabric Interface) از نوع QSFP+ 10/40 گیگابیت اترنت *پورت‌های یکپارچه (Unified Ports) در مدل 6004EF پشتیبانی نمی‌شوند |
|
Cisco Nexus 2248PQ |
چهل و هشت رابط میزبان (Host Interface) از نوع 1 و 10 گیگابیت اترنت SFP+ و چهار رابط شبکه (Network Interface) از نوع 40 گیگابیت اترنت (شانزده رابط 10 گیگابیت اترنت SFP+) |
|
Cisco Nexus 2224TP |
بیست و چهار رابط میزبان (Host Interface) از نوع 100/1000BASE-T و دو رابط فابریک (Fabric Interface) از نوع 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus 2248TP |
چهل و هشت رابط میزبان (Host Interface) از نوع 100/1000BASE-T و چهار رابط فابریک (Fabric Interface) از نوع 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus 2248TP-E |
چهل و هشت رابط میزبان (Host Interface) از نوع 100/1000BASE-T و چهار رابط فابریک (Fabric Interface) از نوع 10 گیگابیت اترنت (SFP+) (با 32 مگابایت بافر اشتراکی) |
|
Cisco Nexus 2232PP |
سی و دو رابط میزبان (Host Interface) از نوع 1 و 10 گیگابیت اترنت و FCoE (SFP+) و هشت رابط فابریک (Fabric Interface) از نوع 10 گیگابیت اترنت و FCoE (SFP+) |
|
Cisco Nexus 2232TM |
سی و دو رابط میزبان (Host Interface) از نوع 1 و 10 گیگابیت اترنت BASE-T و هشت ماژول آپلینک (Uplink) از نوع 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus 2232TM-E |
سی و دو رابط میزبان (Host Interface) از نوع 1 و 10 گیگابیت اترنت BASE-T و هشت ماژول آپلینک (Uplink) از نوع 10 گیگابیت اترنت (SFP+) (برای مصرف انرژی کمتر و بهبود نرخ خطای بیت [BER]) |
|
Cisco Nexus B22HP |
شانزده رابط میزبان (Host Interface) داخلی از نوع 1 و 10 گیگابیت اترنت BASE-KR و هشت رابط شبکه (Network Interface) فابریک از نوع 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus B22F |
شانزده رابط میزبان (Host Interface) داخلی از نوع 10 گیگابیت اترنت BASE-KR و هشت رابط شبکه (Network Interface) فابریک از نوع 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus B22DELL |
شانزده رابط میزبان (Host Interface) داخلی از نوع 1 و 10 گیگابیت اترنت BASE-KR و هشت رابط شبکه (Network Interface) فابریک از نوع 10 گیگابیت اترنت (SFP+) |
|
Cisco Nexus B22IBM |
چهارده رابط میزبان (Host Interface) داخلی از نوع 1 و 10 گیگابیت اترنت BASE-KR و هشت رابط شبکه (Network Interface) فابریک از نوع 10 گیگابیت اترنت (SFP+) |
تجمع فشرده (Compact Aggregation)
طراحی‌های مراکز داده (Data Center) به طور فزاینده‌ای به سمت کاهش بیش‌اشتراکی (Oversubscription) حرکت می‌کنند که این روند از لایه دسترسی سرور (Server Access Layer) آغاز می‌شود. در عین حال، گسترش استفاده از سرورهای 10 Gigabit Ethernet نیازمند راهکارهای بالای رک (ToR) است که بتوانند لینک‌های بالاسری (Uplink) 40 Gigabit Ethernet را فراهم کنند. سوئیچ Cisco Nexus 6004EF با پورت‌های 40 Gigabit Ethernet با تراکم بالا، یک پلتفرم تجمیع (Aggregation) فشرده و عالی برای سوئیچ‌های ToR با لینک‌های بالاسری 40 Gigabit Ethernet محسوب می‌شود (شکل 7).
فابریک در مقیاس بزرگ (Large-Scale Fabric) (لایه 2 و لایه 3): معماری Leaf-and-Spine
معماری مرکز داده (Data center) برای پشتیبانی کارآمدتر از چندین برنامه کاربردی با ترافیک بالا در حال تغییر است. ساختارهای (Fabrics) جدید و مقیاس‌پذیر غیرمسدودکننده (Nonblocking)، ترافیک‌های با حجم بالای شرق-غرب (East-West) یا شمال-جنوب (North-South) را ارتقا می‌دهند. سوئیچ Cisco Nexus 6004EF یک گره (Node) عالی برای نقش Leaf یا Spine در طراحی ساختار لایه 2 یا لایه 3 است. این سوئیچ با تراکم بالا و تأخیر (Latency) پایین، معماری شبکه را برای پشتیبانی از اتصالاتی که تا بیش از 10,000 سرور با پهنای باند (Bandwidth) دو بخشی بزرگ مقیاس‌پذیر هستند، مسطح می‌کند. طراحی Leaf-and-spine به تضمین ساختاری با تأخیر (Latency) پایین و تعداد پرش (Hop count) کم کمک می‌کند. سوئیچ‌های Spine یک ساختار غیرمسدودکننده با تأخیر (Latency) پایین ایجاد کرده و بسته‌ها را بین سوئیچ‌های Leaf هدایت می‌کنند.
سوئیچ‌های Leaf اتصال به سرورها را فراهم می‌کنند. معماری با مش‌بندی بالا (Highly meshed architecture) به تضمین دسترسی‌پذیری بالای شبکه با کمترین تأثیر بر ترافیک مشتری در صورت بروز خرابی کمک می‌کند. سوئیچ Cisco Nexus 6004EF می‌تواند برای انعطاف‌پذیری در طراحی، به عنوان سوئیچ لایه 2 (Layer 2) یا لایه 3 (Layer 3) در نقش Spine یا Leaf (شکل 8) مستقر شود.
FCoE چند-پرشی (Multihop FCoE)
Cisco Unified Fabric شبکه‌های مرکز داده (Data Center) و ذخیره‌سازی (Storage) را در یک شبکه واحد با کارایی بالا، دسترس‌پذیری بالا (High Availability) و مقیاس‌پذیر (Scalable) ترکیب می‌کند. سوئیچ Cisco Nexus 6004EF اولین سوئیچ در صنعت است که از 40 Gigabit Ethernet FCoE پشتیبانی می‌کند (شکل 9 و شکل 10). سوئیچ Cisco Nexus 6004EF می‌تواند همگرایی (Convergence) مرکز داده را از سرور تا ذخیره‌سازی با اتصال FCoE چند-هاپی (Multihop) پشتیبانی کند. عملکرد FCoE در این دستگاه، قابلیت‌های FCoE در پلتفرم Cisco Nexus 5500 را تکمیل می‌کند. با انتخاب گسترده‌ای از سوئیچ‌های FCoE مبتنی بر استاندارد، Cisco Unified Fabric یک زیرساخت ساده‌سازی شده بر پایه 10 و 40 Gigabit Ethernet بدون اتلاف (Lossless) را برای موارد زیر فراهم می‌کند:
● لایه‌های دسترسی (Access) و هسته (Core) شبکه
● ترافیک ذخیره‌سازی (شبکه ذخیره‌سازی متصل به شبکه [NAS] مبتنی بر پروتکل‌های FCoE و Small Computer System Interface over IP [iSCSI])
محاسبات با کارایی بالا (High-Performance Computing) و معاملات با فرکانس بالا (High-Frequency Trading)
محیط‌های رایانش با کارایی بالا (HPC) و معاملات فرکانس بالا (HFT) می‌توانند از Cisco Nexus 6004EF به عنوان یک سوئیچ (Switch) لایه دسترسی با تراکم بالا استفاده کنند. در این محیط‌ها، سوئیچ با تجمیع ترافیک سرور و کاهش تعداد گام‌های شبکه (Network Hops)، به کاهش تأخیر (Latency) کمک می‌کند (شکل 11). بیشترین تعداد پورت‌های 10 و 40 گیگابیت اترنت را در هر واحد رک (Rack Unit) دریافت کنید و از تأخیر (Latency) حدود 1 میکروثانیه از پورت به پورت برای هر اندازه بسته (Packet) بهره‌مند شوید. با استفاده از ویژگی‌های یکپارچه لایه 2 و لایه 3 با نرخ خط (Line-rate) برای مقیاس‌پذیری (Scalability) بالا و تحلیل داده‌های یکپارچه با قابلیت برنامه‌نویسی، از سرمایه‌گذاری خود محافظت کنید. سوئیچ‌های Cisco Nexus 6004EF دید مدیریتی و کارایی بالایی را برای انتقال‌های حجیم فراهم می‌کنند که راهکارهای InfiniBand قادر به رقابت با آن نیستند.
معماری محصول (Product Architecture)
سری Cisco Nexus 6000 بر پایه دو تراشه اختصاصی ASIC ساخته شده است: یک فابریک کراس‌بار (Crossbar Fabric) یکپارچه و یک کنترلر پورت یکپارچه. بسته به تراکم پورت (Port Density) مورد نظر شما، هر سوئیچ سری Cisco Nexus 6000 شامل یک یا چند تراشه ASIC فابریک کراس‌بار یکپارچه است. فابریک کراس‌بار یکپارچه، یک کراس‌بار تک‌مرحله‌ای و بدون مسدودسازی (Nonblocking) است. این قطعه، اتصال و داوری (Arbitration) بین کنترلرهای پورت یکپارچه را برای دسترسی به فابریک فراهم می‌کند. سری Cisco Nexus 6000 با پیاده‌سازی بافرینگ، صف‌بندی (Queuing) و زمان‌بندی آگاه از کیفیت خدمات (QoS) برای ترافیک‌های یونیکست (Unicast) و مالتی‌کست (Multicast)، عملکردی برتر ارائه می‌دهد.
کنترلرهای پورت یکپارچه (Unified Port) متعدد، از پورت‌های ثابت و ماژول‌های توسعه (Expansion Modules) در داخل سوئیچ پشتیبانی می‌کنند. هر کنترلر پورت یکپارچه، سه پورت 40-Gbps یا دوازده پورت 10-Gbps را مدیریت می‌کند. همچنین هر کنترلر، بسته‌ها را با قابلیت‌هایی نظیر تصمیم‌گیری برای ارسال (Forwarding)، بافرینگ (Buffering) و صف‌بندی (Queuing) برای هر فریم پردازش می‌کند. ویژگی معماری کات-ترو (Cut-through) در این دستگاه، تأخیر (Latency) پایینی را برای هر دو سرعت 10 و 40 گیگابیت بر ثانیه در حد 1 میکروثانیه فراهم می‌کند که مستقل از اندازه فریم است.
مروری بر نرم‌افزار Cisco NX-OS
سیستم‌عامل Cisco NX-OS به‌راحتی نیازهای امروزی مجازی‌سازی (Virtualization) و اتوماسیون (Automation) را برآورده کرده و از هر دو تقاضای اترنت (Ethernet) و ذخیره‌سازی (Storage) پشتیبانی می‌کند. از این سیستم‌عامل برای شخصی‌سازی محیط خود و تشویق به نوآوری (Innovation) با دسترسی به سرویس‌های سیستم‌عامل استفاده کنید و در عین حال مدیریت شبکه را به‌طور چشمگیری ساده‌سازی نمایید.
ویژگی‌ها و مزایای نرم‌افزار Cisco NX-OS
● سازگاری نرم‌افزاری:نرم‌افزار Cisco NX-OS نسخه 6.0 با محصولات Cisco که از هر نوعی از Cisco IOS استفاده می‌کنند، کار می‌کند.سیستم‌عامل نرم‌افزاری. این محصول همچنین با هر سیستم‌عامل شبکه (Networking Operating System) که با استانداردهای شبکه ذکر شده در این برگه داده (Data Sheet) مطابقت داشته باشد، کار می‌کند.
● نرم‌افزار مشترک در سراسر دیتاسنتر (Data Center):یک سیستم‌عامل مشترک در سراسر دیتاسنتر (Data Center)، مدیریت تمامی بخش‌ها شامل LAN، SAN و سرویس‌های شبکه لایه 4 تا 7 را ساده‌سازی می‌کند.
● طراحی نرم‌افزاری ماژولار:سیستم‌عامل Cisco NX-OS برای پشتیبانی از پردازش توزیع‌شده چندرشته‌ای (Multithreaded) بر روی پردازنده‌های متقارن (SMPs)، پردازنده‌های چند‌هسته‌ای (Multicore CPUs) و پردازنده‌های توزیع‌شده کارت‌های شبکه (Line-card processors) طراحی شده است. این سیستم‌عامل محاسبات سنگین، مانند برنامه‌نویسی جداول سخت‌افزاری را به پردازنده‌های اختصاصی در کارت‌های شبکه محول می‌کند. Cisco NX-OS فرآیندهای ماژولار را در صورت نیاز و در فضای حافظه محافظت‌شده اجرا می‌کند. فرآیندها تنها زمانی راه‌اندازی شده و منابع سیستم تخصیص می‌یابند که یک قابلیت (Feature) فعال شود. یک زمان‌بند پیش‌گیرانه (Preemptive scheduler) بلادرنگ به تضمین پردازش به‌موقع عملکردهای حیاتی کمک می‌کند.
● قابلیت vPC پیشرفته:ویژگی vPC به یک سمت از پورت چنل (Port Channel) اجازه می‌دهد تا بین یک جفت سوئیچ Cisco Nexus 5000 Series تقسیم شود. قابلیت vPC با حذف پورت‌های مسدود شده توسط پروتکل Spanning Tree در اتصالات دوگانه (Dual-homed)، امکان مسیردهی چندگانه (Multipathing) در لایه 2 را فراهم می‌کند. اکنون می‌توانید توپولوژی‌های منطقی لایه 2 را ساده‌سازی کرده و بدون تغییر در مدل‌های مدیریتی و استقرار خود، از حداکثر پهنای باند (Bandwidth) دوطرفه بهره‌مند شوید. همچنین ویژگی vPC به دستگاه‌های لبه (Edge devices) اجازه می‌دهد تا به Cisco Nexus 2000 Series Fabric Extenders متصل شوند و Cisco Nexus 2000 Series Fabric Extenders نیز می‌توانند به طور همزمان با استفاده از vPC به سوئیچ‌های Cisco Nexus 5000 Series متصل گردند.
● Cisco FabricPath:تکنولوژی Cisco FabricPath مجموعه‌ای از فناوری‌های اترنت چندمسیره (Multipath) است که قابلیت اطمینان و مقیاس‌پذیری (Scalability) را با انعطاف‌پذیری شبکه‌های لایه 2 ترکیب می‌کند تا مراکز داده‌ای با مقیاس‌پذیری عظیم ایجاد کند. Cisco FabricPath یک مکانیزم مسیریابی لایه 2 مبتنی بر توپولوژی ارائه می‌دهد که مدل ارسال چندمسیره با هزینه برابر (ECMP) را فراهم کرده و مشکلات مقیاس‌پذیری جدول آدرس MAC که از ویژگی‌های شبکه‌های لایه 2 سوئیچ‌شده است را حل می‌کند. همچنین Cisco FabricPath از vPC+ پشتیبانی می‌کند؛ تکنولوژی‌ای که امکان اتصال متقابل و افزونه (Redundant) زیرساخت‌های اترنت موجود به Cisco FabricPath را بدون استفاده از پروتکل Spanning Tree فراهم می‌سازد. مزایای Cisco FabricPath عبارتند از:
◦ سادگی در عملیات: مکانیزم شناسایی خودکار (Autodiscovery) نیاز به پیکربندی اضافی پلتفرم را از بین می‌برد. با ارائه اتصال لایه 2 (Layer 2)، ویژگی «VLAN در هر کجا» (VLAN anywhere) فرآیند تأمین منابع را ساده کرده و انعطاف‌پذیری بار کاری (Workload) را در سراسر شبکه فراهم می‌کند.
◦ تاب‌آوری (Resiliency) و عملکرد بالا: از آنجایی که Cisco FabricPath یک پروتکل مسیریابی لایه 2 است، پایداری، مقیاس‌پذیری (Scalability) و تاب‌آوری بهینه‌شده را به همراه محدودسازی خرابی‌های شبکه ارائه می‌دهد.
◦ فابریک با مقیاس‌پذیری عظیم: با ایجاد یک مدل ارسال داده (Forwarding Model) بر پایه مسیریابی 16-way ECMP، تکنولوژی Cisco FabricPath به جلوگیری از گلوگاه‌های پهنای باند (Bandwidth) کمک می‌کند. شما می‌توانید ظرفیت شبکه را به صورت پویا و بدون ایجاد اختلال در شبکه افزایش دهید.
◦ پشتیبانی از توپولوژی‌های چندگانه: Cisco FabricPath از دو توپولوژی مجزا پشتیبانی می‌کند که امکان بومی‌سازی (Localization) و استفاده مجدد از VLANها را در شبکه فراهم می‌آورد.
● اتوماسیون (Automation):قابلیت Cisco NX-OS power-on provisioning دستگاه‌ها را به‌صورت خودکار پیکربندی می‌کند. برای شخصی‌سازی بیشتر محیط خود، اسکریپت‌های پایتون (Python) اختصاصی ایجاد کنید.
● رابط برنامه‌نویسی XML:رابط XML در Cisco NX-OS بر پایه استاندارد صنعتی NETCONF است. یک API یکپارچه برای دستگاه‌ها، سرعت توسعه و ایجاد ابزارها را افزایش می‌دهد.
● پروتکل مدیریت ساده شبکه (SNMP):سیستم‌عامل Cisco NX-OS با استانداردهای SNMPv1، v2 و v3 مطابقت دارد و از مجموعه گسترده‌ای از MIBها پشتیبانی می‌کند.
● کنترل دسترسی مبتنی بر نقش (RBAC):با استفاده از RBAC، می‌توانید با تخصیص نقش به کاربران، دسترسی به عملیات سوئیچ (Switch) را محدود کنید. مدیران شبکه می‌توانند دسترسی‌ها را شخصی‌سازی کرده و آن را تنها به کاربرانی که به آن نیاز دارند، محدود نمایند.
بسته‌بندی نرم‌افزاری Cisco NX-OS برای Cisco Nexus 6004EF
بسته‌بندی نرم‌افزاری Cisco Nexus 6004EF انعطاف‌پذیری و مجموعه‌ای جامع از ویژگی‌ها را ارائه می‌دهد و با سوئیچ‌های دسترسی (Access Switches) سری Cisco Nexus سازگار است. نرم‌افزار پیش‌فرض سیستم دارای مجموعه‌ای جامع از ویژگی‌های امنیتی و مدیریتی لایه 2 (Layer 2) و ویژگی‌های پایه لایه 3 (Layer 3) است. برای عملکردهای پیشرفته مسیریابی (Routing) IP Unicast و IP Multicast در لایه 3، باید لایسنس‌های اضافی نصب کنید. جدول 4، بسته‌های نرم‌افزاری و لایسنس‌های موجود برای فعال‌سازی ویژگی‌های پیشرفته مختلف را فهرست می‌کند.
جدول 4. بسته‌بندی نرم‌افزار و لایسنس‌دهی (Licensing)
|
لایسنس (License) |
مبتنی بر شاسی (Chassis Based) یا مبتنی بر پورت (Port Based) |
شماره قطعه (Part Number) |
ویژگی‌های پشتیبانی شده |
|
لایسنس نرم‌افزاری لایه 3 پایه (Base) برای Cisco Nexus 6004 |
شاسی (Chassis) |
N6K-BAS1K9 |
مسیریابی ایستا (Static routing)، پروتکل اطلاعات مسیریابی نسخه 2 (RIPv2)، پروتکل کوتاه‌ترین مسیر اول نسخه 2 (OSPFv2)، پروتکل مسیریابی دروازه داخلی پیشرفته (EIGRP) حالت stub، پروتکل آماده‌به‌کار داغ (HSRP)، پروتکل افزونگی روتر مجازی (VRRP)، پروتکل مدیریت دروازه داخلی نسخه‌های 2 و 3 (IGMPv2 and v3)، پروتکل چندپخشی مستقل از پروتکل نسخه 2 (PIMv2) (حالت sparse)، لیست کنترل دسترسی مسیریابی شده (ACL)، مقیاس‌پذیری OSPF محدود به 256 مسیر یادگیری شده پویا، مسیریابی و فورواردینگ مجازی لایت (VRF-Lite) |
|
لایسنس نرم‌افزاری لایه 3 سازمانی (Enterprise/LAN) برای Cisco Nexus 6004 |
شاسی (Chassis) |
N6004-LAN1K9 |
ویژگی‌های پیشرفته لایه 3: پشتیبانی کامل از EIGRP، OSPF، پروتکل دروازه مرزی (BGP)، فورواردینگ مسیر معکوس یونیکست (uRPF) |
|
لایسنس FCoE NPV برای Cisco Nexus 6004 |
شاسی (Chassis) |
N6K-FNPV-SSK9 |
ویژگی‌های مجازی‌ساز پورت N (NPV) برای FCoE پشتیبانی شده در سری Cisco Nexus 6000 |
|
لایسنس نرم‌افزاری لایه 2 پیشرفته برای Cisco Nexus 6004 |
شاسی (Chassis) |
N6004-EL2-SSK9 |
پشتیبانی از Cisco FabricPath در سری Cisco Nexus 6000 |
|
لایسنس نرم‌افزاری VM-FEX برای Cisco Nexus 6000 |
شاسی (Chassis) |
N6K-VMFEXK9 |
پشتیبانی از Cisco Data Center VM-FEX در سری Cisco Nexus 6000 |
|
بسته نرم‌افزاری Cisco Nexus 6004 |
شاسی و پورت |
N6004-SBUN-P1-L |
LAN، لایه 2 پیشرفته، لایه 3 پایه، لایه 3 پیشرفته، Cisco Primeمدیریت شبکه مرکز داده (DCNM) LAN، Cisco Data Center VM-FEX، و ویژگی‌های ذخیره‌سازی Fibre Channel و FCoE |
|
شاسی بسته نرم‌افزاری Cisco Nexus 6004 |
شاسی (Chassis) |
N6004-SBUN-P1 |
LAN، لایه 2 پیشرفته، لایه 3 پایه، لایه 3 پیشرفته، Cisco Prime DCNM LAN و SAN، Cisco Data Center VM-FEX، و ویژگی‌های ذخیره‌سازی Fibre Channel و FCoE به ازای هر شاسی |
|
لایسنس خدمات پروتکل‌های ذخیره‌سازی Cisco Nexus 6004: 16 پورت 10 گیگابیت اترنت یا 4 پورت 40 گیگابیت اترنت |
پورت (Port) |
N6004-4Q-SSK9 |
ویژگی‌های Fibre Channel و FCoE و FCoE NPV پشتیبانی شده روی هر 16 پورت 10 گیگابیت اترنت یا 4 پورت 40 گیگابیت اترنت |
|
لایسنس خدمات پروتکل‌های ذخیره‌سازی Cisco Nexus 6000: 48 پورت 10 گیگابیت اترنت یا 12 پورت 40 گیگابیت اترنت |
پورت (Port) |
N6004-12Q-SSK9 |
ویژگی‌های Fibre Channel و FCoE و FCoE NPV پشتیبانی شده روی هر 48 پورت 10 گیگابیت اترنت یا 12 پورت 40 گیگابیت اترنت |
نرم‌افزار Cisco ONE Software
مجوزها (Licenses) را می‌توان به صورت جداگانه برای هر ویژگی مطابق جدول 4 یا از طریق Cisco ONEنرم‌افزار برای شبکه‌سازی مرکز داده (Data Center Networking) که برای سوئیچ Cisco Nexus 6004EF در دسترس است، خریداری کرد.
نرم‌افزار Cisco ONE روشی نوین برای خرید، بهره‌برداری و استفاده از نرم‌افزارهای زیرساختی ما در اختیار مشتریان قرار می‌دهد. این نرم‌افزار یک مدل مصرف ساده‌سازی شده را ارائه می‌دهد که بر سناریوهای رایج مشتریان در دیتاسنتر (Data Center)، شبکه گسترده (WAN) و شبکه محلی (LAN) متمرکز است.
نرم‌افزار و خدمات Cisco ONE چهار مزیت اصلی را برای مشتریان فراهم می‌کند:
● مجموعه‌های نرم‌افزاری که سناریوهای کاربردی معمول مشتریان را با قیمتی جذاب پوشش می‌دهند
● حفاظت از سرمایه‌گذاری در خرید نرم‌افزار از طریق قابلیت انتقال لایسنس (License Portability) با استفاده از خدمات نرم‌افزاری
● دسترسی به نوآوری‌های مستمر و فناوری‌های جدید با سرویس پشتیبانی نرم‌افزاری سیسکو (Cisco Software Support Service - SWSS)
● مدل‌های لایسنس‌دهی منعطف برای توزیع روان هزینه‌های نرم‌افزاری مشتری در طول زمان
برای کسب اطلاعات سفارش نرم‌افزار Cisco ONE برای سوئیچ Cisco Nexus 6004EF، لطفاً اینجا کلیک کنید.
نرم‌افزار مدیریت شبکه مرکز داده Cisco Prime Data Center Network Manager
نرم‌افزار Cisco Prime DCNM قابلیت‌های مدیریت شبکه محلی (LAN) و شبکه ذخیره‌سازی (SAN) را برای سوئیچ‌های خانواده Cisco Nexus و Cisco MDS 9000 فراهم می‌کند. با استفاده از رابط کاربری گرافیکی (GUI)، کنترل، نظارت (Monitoring) و تأمین منابع (Provisioning) کارآمد را به دست آورید:
● نمایش دید و توپولوژی Cisco Unified Fabric با یکپارچه‌سازی VMware vSphere، اتصال از ماشین مجازی (Virtual Machine) به میزبان VMware ESX، به سوئیچ و به آرایه ذخیره‌سازی (Storage Array) را نشان می‌دهد.
● تجمیع رویدادها (Event aggregation) و فیلترینگ، از سرریز اطلاعات جلوگیری کرده و به شما کمک می‌کند تا مشکلات شبکه را به سرعت شناسایی کنید.
● ویزاردهای استقرار (Deployment wizards) و قالب‌های قابل تغییر توسط کاربر، به شما در پیاده‌سازی بهترین شیوه‌ها (Best practices) کمک می‌کنند.
● کنترل دسترسی مبتنی بر نقش (RBAC) امنیت دستگاه‌ها را تأمین کرده و تفویض اختیار مناسب را فراهم می‌کند.
● داشبوردهای یکپارچه دامنه، پایش سلامت (Health Monitoring)، گزارش‌گیری، ردیابی تغییرات و حسابرسی کاربران، قابلیت‌های مدیریتی جامعی را ارائه می‌دهند.
● پایش روند (Trend monitoring) پورت‌ها و ترافیک به شما امکان می‌دهد تا منابع موجود را بهینه‌سازی کرده و نیازهای جدید به منابع را پیش‌بینی کنید.
جدول 5 مشخصات فنی سوئیچ Cisco Nexus 6004EF را فهرست می‌کند.
توجه: لطفاً برای کسب اطلاعات در مورد پشتیبانی از ویژگی‌ها، یادداشت‌های انتشار نرم‌افزار (Software Release Notes) را بررسی کنید.
جدول 5. مشخصات فنی محصول
|
عملکرد |
|
● Cisco Nexus 6004EF: فورواردینگ سخت‌افزاری لایه 2 و لایه 3 با سرعت 7.68 ترابیت بر ثانیه (Tbps)
● پشتیبانی از حداکثر 256,000 آدرس MAC
● تأخیر (Latency) پایین حدود 1 میکروثانیه با استفاده از فورواردینگ cut-through برای تأخیر ترافیک قابل پیش‌بینی و ثابت، صرف‌نظر از اندازه بسته، الگوی ترافیک یا ویژگی‌های فعال‌شده روی اینترفیس‌های 10 و 40 گیگابیت اترنت
● بافر 25 مگابایتی برای هر سه اینترفیس 40 گیگابیت اترنت QSFP
● توان عملیاتی (Throughput) ترافیک با نرخ خط (Line-rate) روی تمامی پورت‌ها
|
|
اینترفیس‌ها |
|
● Cisco Nexus 6004EF: تا 96 پورت 40 گیگابیت اترنت و FCoE از طریق استفاده از 8 ماژول توسعه
● ماژول توسعه 12 پورت 40 گیگابیت اترنت و FCoE
● ماژول توسعه یکپارچه 20 پورت
● اینترفیس 10 گیگابیت اترنت از طریق کابل بریک‌اوت QSFP
● اینترفیس 1 گیگابیت اترنت از طریق آداپتور QSFP به SFP و SFP+ (QSA)
● توسعه از طریق پلتفرم Cisco Nexus 2200
|
|
ویژگی‌های لایه 2 |
|
● پورت‌های سوئیچ لایه 2 و ترانک‌های VLAN
● کپسوله‌سازی VLAN طبق استاندارد IEEE 802.1Q
● پشتیبانی از حداکثر 4000 VLAN
● پشتیبانی از حداکثر 4000 ACL
● پروتکل Rapid Per-VLAN Spanning Tree Plus (PVRST+; سازگار با IEEE 802.1w)
● پروتکل Multiple Spanning Tree (MSTP; IEEE 802.1s): 64 نمونه (Instance)
● ویژگی Spanning Tree PortFast
● ویژگی Spanning Tree root guard
● ویژگی Spanning Tree Bridge Assurance
● تکنولوژی Cisco EtherChannel (تا 16 پورت در هر EtherChannel)
● تکنولوژی Cisco vPC
● همگام‌سازی پیکربندی vPC
● خاموش‌سازی vPC
● پروتکل کنترل تجمیع لینک (LACP): IEEE 802.3ad
● هشینگ پیشرفته پورت چنل بر اساس اطلاعات لایه 2، 3 و 4
● پشتیبانی از Jumbo frames روی تمامی پورت‌ها (تا 9216 بایت)
● فریم‌های Pause (IEEE 802.3x)
● کنترل طوفان (یونیکست، مولتی‌کست و برودکست)
● VLANهای خصوصی (Private VLANs)
● VLAN خصوصی روی ترانک‌ها (ایزوله و promiscuous)
● VLANهای خصوصی روی vPC و EtherChannelها
● نگاشت مجدد VLAN (VLAN remapping)
● تکنولوژی Cisco FabricPath
● قابلیت‌های EvPC و vPC+ با Cisco FabricPath
● تکنولوژی Cisco Adapter FEX
● تکنولوژی Cisco Data Center VM-FEX
● پشتیبانی از حداکثر 48 توسعه‌دهنده فابریک (Fabric Extender) (لایه 2) برای هر Cisco Nexus 6004EF
|
|
ویژگی‌های لایه 3 |
|
● اینترفیس‌های لایه 3: پورت‌های روت شده روی اینترفیس‌های پلتفرم Cisco Nexus 6004EF، اینترفیس مجازی سوئیچ (SVI)، پورت چنل‌ها، زیر-اینترفیس‌ها و زیر-اینترفیس‌های پورت چنل
● پشتیبانی از حداکثر 32,000 پیشوند میزبان IPv4 و 8000 پیشوند IPv6
● پشتیبانی از حداکثر 8000 مسیر مولتی‌کست (IPv4)
● پشتیبانی از حداکثر 8000 گروه IGMP snooping*
● پشتیبانی از 4000 ورودی VRF
● پشتیبانی از حداکثر 4096 VLAN
● قابلیت ECMP تا 64 مسیر
● 4000 ورودی ACL منعطف
● پروتکل‌های مسیریابی: Static, RIPv2, EIGRP, OSPFv2, BGP و Intermediate System-to-Intermediate System (IS-IS)
● پروتکل‌های مسیریابی IPv6: Static, OSPFv3, BGPv6 و EIGRPv6
● پروتکل IPv6 VRF-Lite
● پشتیبانی از BFD: OSPFv2, BGPv4, EIGRP و VRF
● پیرینگ پروتکل مسیریابی vPC+
● مسیریابی مبتنی بر سیاست (Policy-based routing) (IPv4 و IPv6)
● پروتکل‌های HSRP و VRRP
● پخش مستقیم IP (IP-directed broadcast)
● ACL: روت شده با گزینه‌های لایه 3 و 4 برای تطبیق با ACLهای ورودی و خروجی
● مولتی‌کست: PIMv2 sparse mode, Source-Specific Multicast (SSM), BiDir PIM, Multicast Source Discovery Protocol (MSDP), IGMPv2 و v3، و Multicast VLAN Registration (MVR)
● VRF: VRF-Lite (IP VPN)؛ یونیکست آگاه از VRF؛ و مولتی‌کست آگاه از BGP، OSPF، RIP و VRF
● uRFP با ACL؛ حالت‌های سخت‌گیرانه و منعطف
● پشتیبانی از Jumbo frame (تا 9216 بایت)
● پشتیبانی از حداکثر 24 توسعه‌دهنده فابریک برای هر Cisco Nexus 6004EF
|
|
کیفیت خدمات (QoS) |
|
● لایه 2 IEEE 802.1p (کلاس سرویس [CoS])
● 8 صف یونیکست و 8 صف مولتی‌کست در هر پورت
● پیکربندی QoS در هر پورت
● اعتماد به CoS (CoS trust)
● تخصیص CoS مبتنی بر پورت
● انطباق با Modular QoS CLI (MQC): IPv4 و IPv6
● طبقه‌بندی QoS مبتنی بر ACL (لایه‌های 2، 3 و 4)
● قابلیت Flexible TCAM carving
● قابلیت سخت‌افزاری MAC address و Address Resolution Protocol (ARP) carving
● علامت‌گذاری MQC CoS
● صف‌بندی خروجی مجازی در هر پورت
● صف‌بندی خروجی مبتنی بر CoS
● صف‌بندی خروجی با اولویت سخت‌گیرانه (Strict-priority)
● زمان‌بندی خروجی مبتنی بر پورت: Weighted Round Robin (WRR)
● کنترل ترافیک صفحه مدیریت (CoPP): IPv4 و IPv6
|
|
امنیت |
|
● ACLهای ورودی (استاندارد و پیشرفته) روی پورت‌های اترنت و اترنت مجازی
● ACLهای لایه 2 استاندارد و پیشرفته: آدرس MAC، نوع پروتکل و غیره
● ACLهای لایه 3 و 4 استاندارد و پیشرفته: IPv4 و IPv6، پروتکل پیام کنترل اینترنت (ICMP و ICMPv6)، TCP، پروتکل دیتاگرام کاربر (UDP) و غیره
● پلیسینگ ورودی (Ingress policing)
● ACLهای مبتنی بر VLAN (VACLs)
● ACLهای مبتنی بر پورت (PACLs)
● ACLهای نام‌گذاری شده
● توزیع بهینه ACL
● ACLها روی ترمینال‌های مجازی (VTYs)
● لاگ‌گیری ACL (فقط IPv4)
● پروتکل پیکربندی پویای میزبان (DHCP) snooping با Option 82
● بازرسی پویای ARP (Dynamic ARP Inspection)
● محافظ منبع IP (IP source guard)
● رله DHCP: تا 32 مقصد
● امنیت پورت اترنت
● IPv6 router ACL (RACL), PACL و VACL
● عنصر iSCSI type-length-value (TLV)
|
|
ویژگی‌های دسترسی‌پذیری بالا (High-Availability) |
|
● ISSU برای لایه 2
● منبع تغذیه، ماژول‌های فن و ماژول‌های توسعه با قابلیت تعویض در حین کار (Hot-swappable)
● افزونگی توان N+1 یا N+N
● افزونگی ماژول فن N+1
|
|
مدیریت |
|
● مدیریت سوئیچ با استفاده از پورت‌های مدیریت یا کنسول 10، 100 و 1000 مگابیت بر ثانیه
● کنسول مبتنی بر CLI برای ارائه مدیریت دقیق خارج از باند (Out-of-band)
● مدیریت سوئیچ درون‌باندی (In-band)
● نشانگرهای LED مکان‌یاب و بیکن مبتنی بر پورت
● همگام‌سازی پیکربندی
● پیش‌تأمین ماژول
● بازگردانی پیکربندی (Rollback)
● پروتکل Secure Shell (SSH) نسخه 2 (SSHv2)
● Telnet
● احراز هویت، مجوزدهی و حسابرسی (AAA)
● AAA با RBAC
● RADIUS
● TACACS+
● Syslog (8 سرور)
● آنالیزور بسته تعبیه شده
● SNMPv1, v2 و v3 (IPv4 و IPv6)
● پشتیبانی پیشرفته از SNMP MIB
● پشتیبانی از XML (NETCONF)
● مانیتورینگ از راه دور (RMON)
● استاندارد رمزنگاری پیشرفته (AES) برای ترافیک مدیریتی
● نام کاربری و رمز عبور یکپارچه در CLI و SNMP
● پروتکل Microsoft Challenge Handshake Authentication (MS-CHAP)
● گواهی‌های دیجیتال برای مدیریت بین سوئیچ و سرور RADIUS
● پروتکل Cisco Discovery نسخه‌های 1 و 2
● RBAC
● SPAN روی فیزیکی، پورت چنل و VLAN
● ERSPAN
● شمارنده‌های بسته ورودی و خروجی در هر اینترفیس
● پروتکل زمان شبکه (NTP)
● تشخیص آنلاین عمومی سیسکو (GOLD)
● تست‌های تشخیصی جامع هنگام بوت
● مدیریت رویداد تعبیه شده سیسکو (EEM)
● ویژگی Cisco Call Home
● ویژگی Cisco Smart Call Home
● اینترفیس پیش‌فرض
● Cisco Fabric Manager
● Cisco Prime DCNM
● راهکار مدیریت شبکه CiscoWorks LAN (LMS)
|
|
پل‌زنی مرکز داده (Data Center Bridging) |
|
● کارت ویژگی سیاست (PFC) سازگار با CEE و IEEE (پشتیبانی از فریم pause در هر اولویت)
● پشتیبانی از فاصله لینک PFC: 300 متر
● پروتکل تبادل پل‌زنی مرکز داده (DCBX) سازگار با CEE
● انتخاب انتقال پیشرفته (ETS) سازگار با CEE و IEEE
|
|
ویژگی‌های Fibre Channel و FCoE (نیازمند لایسنس خدمات ذخیره‌سازی) |
|
● FCoE سازگار با استانداردهای T11 (FC-BB-5)
● پروتکل مقداردهی اولیه T11 FCoE (FIP) (FC-BB-5)
● هر پورت 10 یا 40 گیگابیت اترنت قابل پیکربندی به عنوان FCoE
● مدیریت SAN جدا از مدیریت LAN
● فورواردینگ Fibre Channel (FCF)
● انواع پورت پیشرفته Fibre Channel: VE, TE و VF
● اتصال مستقیم اهداف FCoE
● اینترفیس مدیریت دستگاه فابریک (FDMI)
● پایداری شناسه Fibre Channel (FCID)
● خدمات نام مستعار دستگاه توزیع شده
● تحویل به ترتیب (In-order delivery)
● ردیابی پورت
● تکنولوژی Cisco FCoE NPV
● مجازی‌سازی شناسه N-port (NPIV)
● خدمات فابریک: سرور نام، اعلان تغییر وضعیت ثبت شده (RSCN)، خدمات ورود و زون‌بندی سرور نام
● خدمات فابریک در هر VSAN
● خدمات Cisco Fabric
● پروتکل Diffie-Hellman Challenge Handshake Authentication (DH-CHAP) و پروتکل امنیتی Fibre Channel (FC-SP)
● خدمات نام مستعار دستگاه توزیع شده
● احراز هویت FC-SP از میزبان به سوئیچ و سوئیچ به سوئیچ
● پروتکل Fabric Shortest Path First (FSPF)
● زون‌بندی استاندارد
● زون‌بندی پیشرفته
● آنالیزور Cisco Fabric
● Cisco Prime DCNM: SAN
● مشخصات ابتکار مدیریت ذخیره‌سازی (SMI-S)
● بوت از SAN روی vPC و EvPC
● FCP
● ترانک‌بندی VSAN
● اتصال فابریک برای Fibre Channel
● امنیت پورت
● Fibre Channel traceroute
● Fibre Channel ping
● دیباگ Fibre Channel
|
|
SNMP MIBها |
|
MIBهای عمومی |
|
● SNMPv2-SMI
● CISCO-SMI
● SNMPv2-TM
● SNMPv2-TC
● IANA-ADDRESS-FAMILY-NUMBERS-MIB
● IANAifType-MIB
● IANAiprouteprotocol-MIB
● HCNUM-TC
● CISCO-TC
● SNMPv2-MIB
● SNMP-COMMUNITY-MIB
● SNMP-FRAMEWORK-MIB
● SNMP-NOTIFICATION-MIB
● SNMP-TARGET-MIB
● SNMP-USER-BASED-SM-MIB
● SNMP-VIEW-BASED-ACM-MIB
● CISCO-SNMP-VACM-EXT-MIB
|
|
MIBهای لایه 3 |
|
● UDP-MIB
● TCP-MIB
● OSPF-MIB
● BGP4-MIB
● CISCO-HSRP-MIB
|
|
MIBهای اترنت |
|
● CISCO-VLAN-MEMBERSHIP-MIB
● CISCO-Virtual-Interface-MIB
● CISCO-VTP-MIB
|
|
MIBهای پیکربندی |
|
● ENTITY-MIB
● IF-MIB
● CISCO-ENTITY-EXT-MIB
● CISCO-ENTITY-FRU-CONTROL-MIB
● CISCO-ENTITY-SENSOR-MIB
● CISCO-FLASH-MIB
● CISCO-SYSTEM-MIB
● CISCO-SYSTEM-EXT-MIB
● CISCO-IP-IF-MIB
● CISCO-IF-EXTENSION-MIB
● CISCO-SERVER-INTERFACE-MIB
● CISCO-NTP-MIB
● CISCO-IMAGE-MIB
● CISCO-IMAGE-CHECK-MIB
● CISCO-IMAGE-UPGRADE-MIB
● CISCO-CONFIG-COPY-MIB
● CISCO-ENTITY-VENDORTYPE-OID-MIB
● CISCO-BRIDGE-MIB
|
|
MIBهای مانیتورینگ |
|
● DIFFSERV-DSCP-TC
● NOTIFICATION-LOG-MIB
● DIFFSERV-MIB
● CISCO-CALLHOME-MIB
● CISCO-SYSLOG-EXT-MIB
● CISCO-PROCESS-MIB
● RMON-MIB
● CISCO-RMON-CONFIG-MIB
● CISCO-HC-ALARM-MIB
● LLDP MIB
|
|
MIBهای امنیتی |
|
● CISCO-AAA-SERVER-MIB
● CISCO-AAA-SERVER-EXT-MIB
● CISCO-COMMON-ROLES-MIB
● CISCO-COMMON-MGMT-MIB
● CISCO-RADIUS-MIB
● CISCO-SECURE-SHELL-MIB
● MIBهای TCP/IP
● INET-ADDRESS-MIB
● TCP-MIB
● CISCO-TCP-MIB
● UDP-MIB
● IP-MIB
● CISCO-IP-PROTOCOL-FILTER-MIB
● CISCO-DNS-CLIENT-MIB
● CISCO-PORTSECURITY-MIB
|
|
MIBهای متفرقه |
|
● START-MIB
● CISCO-LICENSE-MGR-MIB
● CISCO-FEATURE-CONTROL-MIB
● CISCO-CDP-MIB
● CISCO-RF-MIB
● CISCO-ETHERNET-FABRIC-EXTENDER-MIB
● CISCO-BRIDGE-MIB
● CISCO-FCOE-MIB
● CISCO-PORTCHANNEL-MIB
● CISCO-ZS-MIB
|
|
استانداردها |
|
استانداردهای صنعتی |
|
● IEEE 802.1D: پروتکل Spanning Tree
● IEEE 802.1p: اولویت‌بندی CoS
● IEEE 802.1Q: برچسب‌گذاری VLAN
● IEEE 802.1Qaz: انتخاب انتقال پیشرفته
● IEEE 802.1Qbb: توقف در هر اولویت
● IEEE 802.1s: نمونه‌های چندگانه VLAN پروتکل Spanning Tree
● IEEE 802.1w: پیکربندی مجدد سریع پروتکل Spanning Tree
● IEEE 802.3: اترنت
● IEEE 802.3ad: LACP با تایمرهای سریع
● IEEE 802.3ae: 10 گیگابیت اترنت
● پشتیبانی از SFF 8431 SFP + CX1
● RMON
|
|
مشخصات فیزیکی |
|
اپتیک‌های QSFP |
|
● Cisco Nexus 6004EF از پورت‌های 40 گیگابیت اترنت QSFP+ پشتیبانی می‌کند
|
منبع تغذیه (Power Supply)
جدول 6 مشخصات منبع تغذیه (Power Supply) در Cisco Nexus 6004EF را فهرست می‌کند.
جدول 6. ویژگی‌های منبع تغذیه (Power Supply)
|
ویژگی‌های منبع تغذیه AC |
Cisco Nexus 6004EF |
|
توان عملیاتی معمول |
2800 وات |
|
حداکثر توان |
3300 وات |
|
ولتاژ ورودی |
94 تا 240 ولت AC |
|
فرکانس |
47 تا 63 هرتز |
|
بازدهی (Efficiency) |
98 درصد (بار 50 تا 100 درصد) |
|
انطباق با استاندارد RoHS |
بله |
|
قابلیت تعویض در حین کار (Hot-swappable) |
بله |
|
اتلاف حرارت |
11260 BTU/hr (3300 وات) |
|
منبع تغذیه با جریان هوای جلو به عقب (خروجی هوا از سمت پورت‌ها) |
بله |
|
منبع تغذیه با جریان هوای عقب به جلو (ورودی هوا از سمت پورت‌ها) |
بله |
محیط (Environment)
جدول 7 مشخصات محیطی (Environmental properties) سوئیچ Cisco Nexus 6004EF را فهرست می‌کند.
جدول 7. ویژگی‌های محیطی (Environmental Properties)
|
ویژگی |
Cisco Nexus 6004EF |
|
ابعاد فیزیکی (ارتفاع x عرض x عمق) |
6.97 x 17.3 x 30 اینچ (17.7 x 43.9 x 76.2 سانتی‌متر) |
|
دمای عملیاتی |
32 تا 104 درجه فارنهایت (0 تا 40 درجه سانتی‌گراد) |
|
دمای غیرعملیاتی (ذخیره‌سازی) |
40- تا 158 درجه فارنهایت (40- تا 70 درجه سانتی‌گراد) |
|
رطوبت |
5 تا 95 درصد (بدون میعان) |
|
ارتفاع از سطح دریا |
0 تا 10,000 فوت (0 تا 3000 متر) |
وزن
جدول 8 وزن سوئیچ (Switch) مدل Cisco Nexus 6004EF را فهرست می‌کند.
جدول 8. وزن
|
قطعه |
وزن |
|
Cisco Nexus 6004 با سه منبع تغذیه 1100 واتی، دو ماژول توسعه و چهار ماژول فن |
111 پوند (50.3 کیلوگرم) |
|
Cisco Nexus 6004 با سه منبع تغذیه 1100 واتی و چهار ماژول فن |
100 پوند (45.3 کیلوگرم) |
الزامات نرم‌افزاری (Software Requirements)
سوئیچ Cisco Nexus 6004EF از نرم‌افزار Cisco NX-OS نسخه 7.0(3)N1(1) و نسخه‌های پس از آن پشتیبانی می‌کند. http://www.cisco.com/go/nexus6000.
انطباق با استانداردهای نظارتی (Regulatory Standards Compliance)
جدول 9 خلاصه‌ای از انطباق با استانداردهای نظارتی (Regulatory Standards) برای Cisco Nexus 6004EF را ارائه می‌دهد.
جدول 9. انطباق با استانداردهای نظارتی (Regulatory Standards): ایمنی و EMC
|
مشخصات فنی |
توضیحات |
|
انطباق با مقررات (Regulatory compliance) |
محصولات باید مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC دارای نشان CE باشند. |
|
ایمنی (Safety) |
● UL 60950-1 ویرایش دوم
● CAN/CSA-C22.2 No. 60950-1 ویرایش دوم
● EN 60950-1 ویرایش دوم
● IEC 60950-1 ویرایش دوم
● AS/NZS 60950-1
● GB4943
|
|
سازگاری الکترومغناطیسی (EMC): انتشار (Emissions) |
● 47CFR Part 15 (CFR 47) کلاس A
● AS/NZS CISPR22 کلاس A
● CISPR22 کلاس A
● EN55022 کلاس A
● ICES003 کلاس A
● کلاس A استاندارد VCCI
● EN61000-3-2
● EN61000-3-3
● KN22 کلاس A
● CNS13438 کلاس A
|
|
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity) |
● EN55024
● CISPR24
● EN300386
● سری KN 61000-4
|
|
محدودیت استفاده از مواد خطرناک (RoHS) |
این محصول با استاندارد RoHS 6 مطابقت دارد، به استثنای گوی‌های لحیم‌کاری در BGA و کانکتورهای پرس-فیت (press-fit) حاوی سرب. |
اطلاعات سفارش‌گذاری
جدول 10 اطلاعات سفارش‌گذاری برای Cisco Nexus 6004EF را ارائه می‌دهد. توجه داشته باشید که می‌توانید توسعه‌دهنده‌های فابریک (Fabric Extenders) پلتفرم Cisco Nexus 2200 را به صورت جداگانه یا همراه با Cisco Nexus 6004EF سفارش دهید.
جدول 10. اطلاعات سفارش
|
شماره قطعه |
توضیحات |
|
شاسی |
|
|
N6004-B-24Q |
باندل شاسی Nexus 6004 EF با 24 پورت 40GE/FCoE؛ دارای 6 منبع تغذیه و 4 فن |
|
N6k-C6004EF |
شاسی Nexus 6004 EF با 6 منبع تغذیه و 4 فن (بدون ماژول‌های LEM) |
|
ماژول‌های فن |
|
|
N6K-C6004-FAN-F |
ماژول فن Cisco Nexus 6004، جریان هوای جلو به عقب، خروجی از سمت پورت |
|
N6K-C6004-FAN-F= |
ماژول فن Cisco Nexus 6004، جریان هوای جلو به عقب، خروجی از سمت پورت، یدکی |
|
N6K-C6004-FAN-B= |
ماژول فن Cisco Nexus 6004، جریان هوای عقب به جلو، ورودی از سمت پورت، یدکی |
|
منابع تغذیه |
|
|
NXA-PAC-1100W(=) |
ماژول منبع تغذیه Platinum سیسکو برای Nexus 5500/6000، جریان هوای جلو به عقب، AC، 100-240 ولت، 1100 وات، یدکی |
|
NXA-PAC-1100W-B(=) |
ماژول منبع تغذیه Platinum سیسکو برای Nexus 5500/6000، جریان هوای عقب به جلو، AC، 100-240 ولت، 1100 وات، یدکی |
|
N55-PDC-1100W |
ماژول منبع تغذیه Cisco Nexus 5500/6000، DC 1100 وات |
|
N55-PDC-1100W= |
ماژول منبع تغذیه Cisco Nexus 5500/6000، DC 1100 وات، یدکی |
|
متفرقه |
|
|
N6K-C6004-M-BLNK |
درپوش ماژول خالی Nexus 6004 |
|
N6K-C6004-M-BLNK= |
درپوش ماژول خالی Nexus 6004، یدکی |
|
N6K-PS-BLANK |
درپوش منبع تغذیه Nexus 6004 |
|
N6K-PS-BLANK= |
درپوش منبع تغذیه Nexus 6004، یدکی |
|
نرم‌افزار |
|
|
N6KUK9-704N1.1 |
نرم‌افزار پایه سیستم‌عامل Nexus 5600/6000 نسخه 7.0(4)N1(1) |
|
N6KUK9-704N1.1= |
نرم‌افزار پایه سیستم‌عامل Nexus 5600/6000 نسخه 7.0(4)N1(1)، یدکی |
|
N6KUK9-705N1.1 |
نرم‌افزار پایه سیستم‌عامل Nexus 5600/6000 نسخه 7.0(5)N1(1) |
|
N6KUK9-705N1.1= |
نرم‌افزار پایه سیستم‌عامل Nexus 5600/6000 نسخه 7.0(5)N1(1)، یدکی |
|
N6KUK9-710N1.1 |
نرم‌افزار پایه سیستم‌عامل Nexus 5600/6000 نسخه7.1(0)N1(1)، یدکی |
|
N6KUK9-710N1.1= |
نرم‌افزار پایه سیستم‌عامل Nexus 5600/6000 نسخه7.1(0)N1(1)، یدکی |
|
ماژول‌های توسعه |
|
|
N6004-M12Q |
ماژول شاسی Nexus 6004 EF با 12 پورت 40GE اترنت/FCoE |
|
N6004-M12Q= |
ماژول شاسی Nexus 6004 EF با 12 پورت 40GE اترنت/FCoE، یدکی |
|
N6004X-M20UP |
ماژول شاسی Nexus 6004EF با 20 پورت 10GE اترنت/FCoE یا 8/4/2G FC |
|
N6004X-M20UP= |
ماژول شاسی Nexus 6004EF با 20 پورت 10GE اترنت/FCoE یا 8/4/2G FC، یدکی |
|
N5696-M4C |
ماژول شاسی Nexus 5696Q با 4 پورت 100GE اترنت |
|
N5696-M4C= |
ماژول شاسی Nexus 5696Q با 4 پورت 100GE اترنت، یدکی |
|
کابل‌ها و تجهیزات نوری |
|
|
QSFP-40G-SR4 |
ماژول 40GBASE-SR4 QSFP، (فیبر چندحالته، MMF تا 100 متر) |
|
QSFP-40G-CSR4 |
ماژول 40GBASE Extended CSR4 QSFP، (فیبر چندحالته، MMF تا 300 متر) |
|
QSFP-40G-LR4 |
ماژول فرستنده-گیرنده Cisco 40GBASE-LR4 QSFP+ برای فیبر تک‌حالته (SMF)، کانکتور LC دوبلکس |
|
QSFP-40GE-LR4 |
ماژول فرستنده-گیرنده Cisco 40GBASE-LR4، LC، 10 کیلومتر |
|
QSFP-40GE-ER4 |
ماژول فرستنده-گیرنده Cisco 40GBASE-ER4، LC، 40 کیلومتر |
|
WSP-Q40GLR4L |
ماژول Cisco 40GBASE-LR4L QSFP برای فیبر تک‌حالته (SMF) |
|
QSFP-40G-SR-BD |
فرستنده-گیرنده برد کوتاه Cisco QSFP40G BiDi |
|
QSFP-4x10G-AC7M |
کابل بریک‌اوت مستقیم Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، 7 متر، فعال |
|
QSFP-4x10G-AC10M |
کابل بریک‌اوت مستقیم Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، 10 متر، فعال |
|
QSFP-H40G-CU1M |
کابل مسی مستقیم Cisco 40GBASE-CR4 QSFP+، 1 متر، غیرفعال |
|
QSFP-H40G-CU3M |
کابل مسی مستقیم Cisco 40GBASE-CR4 QSFP+، 3 متر، غیرفعال |
|
QSFP-H40G-CU5M |
کابل مسی مستقیم Cisco 40GBASE-CR4 QSFP+، 5 متر، غیرفعال |
|
QSFP-H40G-ACU7M |
کابل مسی مستقیم Cisco 40GBASE-CR4 QSFP+، 7 متر، فعال |
|
QSFP-H40G-ACU10M |
کابل مسی مستقیم Cisco 40GBASE-CR4 QSFP+، 10 متر، فعال |
|
QSFP-4SFP10G-CU1M |
مجموعه فرستنده-گیرنده مسی مستقیم غیرفعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، 1 متر |
|
QSFP-4SFP10G-CU3M |
مجموعه فرستنده-گیرنده مسی مستقیم غیرفعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، 3 متر |
|
QSFP-4SFP10G-CU5M |
مجموعه فرستنده-گیرنده مسی مستقیم غیرفعال Cisco 40GBASE-CR4 QSFP+ به 4 عدد 10GBASE-CU SFP+، 5 متر |
|
QSFP-4X10G-AOC1M |
کابل بریک‌اوت نوری فعال Cisco 40GBase-AOC QSFP به 4 عدد SFP+، 1 متر |
|
QSFP-4X10G-AOC2M |
کابل بریک‌اوت نوری فعال Cisco 40GBase-AOC QSFP به 4 عدد SFP+، 2 متر |
|
QSFP-4X10G-AOC3M |
کابل بریک‌اوت نوری فعال Cisco 40GBase-AOC QSFP به 4 عدد SFP+، 3 متر |
|
QSFP-4X10G-AOC5M |
کابل بریک‌اوت نوری فعال Cisco 40GBase-AOC QSFP به 4 عدد SFP+، 5 متر |
|
QSFP-4X10G-AOC7M |
کابل بریک‌اوت نوری فعال Cisco 40GBase-AOC QSFP به 4 عدد SFP+، 7 متر |
|
QSFP-4X10G-AOC10M |
کابل بریک‌اوت نوری فعال Cisco 40GBase-AOC QSFP به 4 عدد SFP+، 10 متر |
|
QSFP-H40G-AOC1M |
کابل نوری فعال مستقیم Cisco 40GBase-AOC QSFP، 1 متر |
|
QSFP-H40G-AOC2M |
کابل نوری فعال مستقیم Cisco 40GBase-AOC QSFP، 2 متر |
|
QSFP-H40G-AOC3M |
کابل نوری فعال مستقیم Cisco 40GBase-AOC QSFP، 3 متر |
|
QSFP-H40G-AOC5M |
کابل نوری فعال مستقیم Cisco 40GBase-AOC QSFP، 5 متر |
|
QSFP-H40G-AOC7M |
کابل نوری فعال مستقیم Cisco 40GBase-AOC QSFP، 7 متر |
|
QSFP-H40G-AOC10M |
کابل نوری فعال مستقیم Cisco 40GBase-AOC QSFP، 10 متر |
|
FET-40G |
توسعه‌دهنده خط 40G برای FEX |
|
FET-10G |
توسعه‌دهنده خط 10G برای FEX (با کابل بریک‌اوت) |
|
CVR-QSFP-SFP10G= |
مبدل Cisco 40GBASE QSFP به SFP+ و SFP (QSA) برای اتصال 1G (GLC-T, SX/LH)، 10G-LR/10G-ZR، 10G-ER/10G-SR و 10G DWDM |
|
CXP-100G-SR12 |
100GBASE-SR10 (بدون بریک‌اوت) |
|
SFP-10G-SR |
ماژول Cisco 10GBASE-SR SFP+ برای فیبر چندحالته (MMF) |
|
SFP-10G-LR |
ماژول Cisco 10GBASE-LR SFP+ برای فیبر تک‌حالته (SMF) |
|
SFP-10G-ER |
ماژول Cisco 10GBASE-ER SFP+ برای فیبر تک‌حالته (SMF) |
|
SFP-H10GB-CU1M |
Ciscoکابل 10GBASE-CU SFP+، 1 متر، غیرفعال |
|
SFP-H10GB-CU1.5M |
Ciscoکابل 10GBASE-CU SFP+، 1.5 متر، غیرفعال |
|
SFP-H10GB-CU2M |
Ciscoکابل 10GBASE-CU SFP+، 2 متر، غیرفعال |
|
SFP-H10GB-CU2.5M |
Ciscoکابل 10GBASE-CU SFP+، 2.5 متر، غیرفعال |
|
SFP-H10GB-CU3M |
Ciscoکابل 10GBASE-CU SFP+، 3 متر، غیرفعال |
|
SFP-H10GB-CU5M |
Ciscoکابل 10GBASE-CU SFP+، 5 متر، غیرفعال |
|
SFP-H10GB-ACU7M |
Ciscoکابل 10GBASE-CU SFP+، 7 متر، فعال |
|
SFP-H10GB-ACU10M |
Ciscoکابل 10GBASE-CU SFP+، 10 متر، فعال |
|
SFP-10G-AOC1M |
کابل Cisco 10GBASE-AOC SFP+، 1 متر |
|
SFP-10G-AOC2M |
کابل Cisco 10GBASE-AOC SFP+، 2 متر |
|
SFP-10G-AOC3M |
کابل Cisco 10GBASE-AOC SFP+، 3 متر |
|
SFP-10G-AOC5M |
کابل Cisco 10GBASE-AOC SFP+، 5 متر |
|
SFP-10G-AOC7M |
کابل Cisco 10GBASE-AOC SFP+، 7 متر |
|
SFP-10G-AOC10M |
کابل Cisco 10GBASE-AOC SFP+، 10 متر |
|
GLC-T |
استاندارد Cisco 1000BASE-T |
|
GLC-SX-MMD |
استاندارد Cisco 1000BASE-SX با طول موج کوتاه؛ دارای DOM |
|
GLC-EX-SMD |
استاندارد Cisco 1000BASE-EX با طول موج بلند؛ دارای DOM |
|
10G DWDM SFP+ |
10GBase SFP+ DWDM |
|
کابل‌های برق |
|
|
CAB-250V-10A-AR |
کابل برق AC - 250 ولت، 10 آمپر - آرژانتین (2.5 متر) |
|
CAB-9K10A-AU |
کابل برق، 250 ولت AC، 10 آمپر، دوشاخه 3112، استرالیا (2.5 متر) |
|
CAB-250V-10A-BR |
کابل برق AC - 250 ولت، 10 آمپر - برزیل (2.1 متر) |
|
CAB-250V-10A-CN |
کابل برق AC - 250 ولت، 10 آمپر - چین (2.5 متر) |
|
CAB-9K10A-EU |
کابل برق، 250 ولت AC، 10 آمپر، دوشاخه CEE 7/7، اتحادیه اروپا (2.5 متر) |
|
CAB-IND-10A |
کابل برق 10 آمپر برای هند (2.5 متر) |
|
CAB-250V-10A-IS |
کابل برق AC - 250 ولت، 10 آمپر - اسرائیل (2.5 متر) |
|
CAB-9K10A-IT |
کابل برق، 250 ولت AC، 10 آمپر، دوشاخه CEI 23-16/VII، ایتالیا (2.5 متر) |
|
CAB-250V-10A-ID |
کابل برق AC - 250 ولت، 10 آمپر، آفریقای جنوبی (2.5 متر) |
|
CAB-9K10A-SW |
کابل برق، 250 ولت AC، 10 آمپر، دوشاخه MP232، سوئیس (2.5 متر) |
|
CAB-9K10A-UK |
کابل برق، 250 ولت AC، 10 آمپر، دوشاخه BS1363 (فیوز 13 آمپر)، انگلستان (2.5 متر) |
|
CAB-9K12A-NA |
کابل برق، 125 ولت AC، 13 آمپر، دوشاخه NEMA 5-15، آمریکای شمالی (2.5 متر) |
|
CAB-AC-250V/13A |
آمریکای شمالی، دوشاخه NEMA L6-20 250 ولت/20 آمپر - سوکت IEC320/C13 (2.0 متر) |
|
CAB-N5K6A-NA |
کابل برق، 200/240 ولت، 6 آمپر، آمریکای شمالی (2.5 متر) |
|
CAB-C13-CBN |
کابل برق جامپر کابینت، 250 ولت AC، 10 آمپر، کانکتورهای C14-C13 (0.7 متر) |
|
CAB-C13-C14-2M |
کابل برق جامپر، کانکتورهای C13-C14، طول 2 متر |
|
CAB-C13-C14-AC |
کابل برق، C13 به C14 (سوکت توکار)، 10 آمپر (3 متر) |
|
کیت لوازم جانبی |
|
|
N6K-C6004-ACC-KIT |
کیت لوازم جانبی شاسی Nexus 6004 |
|
N6K-C6004-ACC-KIT= |
کیت لوازم جانبی شاسی Nexus 6004، یدکی |
برای کسب اطلاعات بیشتر
● سوئیچ‌های سری Cisco Nexus 6000:http://www.cisco.com/go/nexus6000
● توسعه‌دهنده‌های فابریک (Fabric Extenders) سری Cisco Nexus 2000:http://www.cisco.com/go/nexus2000
● نرم‌افزار Cisco NX-OS:http://www.cisco.com/go/nxos
| مدل | N6K-C6004 |
