سوییچ نکسوس N9K-C93108TC-FX3PB سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: N9K-C93108TC-FX3PB
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سری Cisco Nexus 9300-FX3 جدیدترین نسل از سوئیچ‌های دسترسی (Access Switches) در سبد محصولات Cisco Nexus 9000 است که به‌طور اختصاصی برای پاسخگویی به نیازهای سخت‌گیرانه مراکز داده مدرن و بارهای کاری هوش مصنوعی (AI) و یادگیری ماشین (ML) با کارایی بالا طراحی شده است. این سوئیچ‌ها بر پایه فناوری Cloud Scale سیسکو ساخته شده‌اند و زیرساختی مستحکم، با پهنای باند (Bandwidth) بالا و تأخیر (Latency) پایین فراهم می‌کنند که از نیازهای در حال تحول محیط‌های ابری در مقیاس بزرگ و سازمان‌های رو به رشد پشتیبانی می‌کند.
این پلتفرم انعطاف‌پذیری قابل‌توجهی در پیاده‌سازی (Deployment) ارائه می‌دهد و به سازمان‌ها اجازه می‌دهد تا در حالت Cisco Application Centric Infrastructure (ACI) یا حالت سنتی Cisco NX-OS فعالیت کنند. علاوه بر این، مدل‌های منتخب از Cisco Nexus Hyperfabric پشتیبانی می‌کنند؛ راهکاری یکپارچه و مدیریت‌شده در فضای ابری (Cloud-managed) که برای ساده‌سازی استقرار و مدیریت فابریک (Fabric) طراحی شده است. این سوئیچ‌ها با ترکیب قابلیت‌های سخت‌افزاری پیشرفته و ابزارهای نرم‌افزاری قدرتمندی مانند Cisco Nexus Dashboard، دید (Visibility)، اتوماسیون و امنیت لازم برای مدیریت کارآمد زیرساخت فناوری اطلاعات را فراهم می‌کنند.
نمای کلی محصول
سری Cisco N9300-FX3 شامل پنج مدل سوئیچ (Switch) متمایز است که هر کدام برای نیازهای متفاوت در زمینه اتصال (Connectivity) و عملکرد (Performance) بهینه‌سازی شده‌اند. این مجموعه شامل مدل‌های Nexus 93180YC-FX3، 93108TC-FX3، 93108TC-FX3P، 9348GC-FX3 و 9348GC-FX3PH می‌باشد. این پلتفرم‌های 1RU، پیکربندی‌های متنوعی از پورت‌ها را ارائه می‌دهند که از لینک‌های پایین‌دست (Downlink) پرسرعت 25Gbps SFP28 تا پورت‌های چند-گیگابیتی BASE-T منعطف را شامل می‌شود و همگی از آپلینک‌های (Uplink) 40/100Gbps QSFP28 برای اتصال فابریک (Fabric Connectivity) با سرعت بالا بهره می‌برند.
فراتر از سوئیچینگ (Switching) پایه، این دستگاه‌ها برای کاربردهای هوش مصنوعی/یادگیری ماشین (AI/ML) از طریق الگوریتم‌های پیشرفته مدیریت ازدحام (Congestion Management) و کنترل جریان (Flow Control) بهینه‌سازی شده‌اند. این سری از انتقال بدون اتلاف (Lossless Transport) برای پروتکل RDMA over Converged Ethernet (RoCE) پشتیبانی کرده و تله‌متری (Telemetry) دقیق را برای تضمین عملکرد شبکه ارائه می‌دهد. با بهره‌گیری از ویژگی‌هایی نظیر منابع تغذیه و فن‌های با قابلیت تعویض در حین کار (Hot-swappable) و همچنین پشتیبانی از ارتقای نرم‌افزاری در حین سرویس‌دهی (ISSU)، این سری برای حفظ دسترسی‌پذیری بالا (High Availability) و تداوم عملیاتی در محیط‌های حساس و حیاتی طراحی شده است.
ویژگی‌ها و مزایا
- انعطاف‌پذیری معماری (Architectural Flexibility):پشتیبانی از حالت‌های عملیاتی متعدد شامل Cisco ACI، NX-OS و Cisco Nexus Hyperfabric، در کنار فابریک‌های مبتنی بر استاندارد VXLAN EVPN.
- بهینه‌سازی هوش مصنوعی و یادگیری ماشین (AI/ML Optimization):بهره‌گیری از ابزارهای پیشرفته مدیریت ازدحام (Congestion Management) مانند کنترل جریان اولویت‌دار (PFC)، اعلان صریح ازدحام (ECN) و اولویت‌بندی پویای بسته (DPP) برای تضمین انتقال داده بدون اتلاف (Lossless).
- برنامه‌پذیری گسترده (Extensive Programmability):امکان اتوماسیون روز صفر (Day-0) از طریق قابلیت Power On Auto Provisioning (POAP) و پشتیبانی از ابزارهای مدرن DevOps مانند Ansible، RESTCONF و gNMI برای تله‌متری مدل‌محور.
- مقیاس‌پذیری و امنیت بالا (High Scalability and Security):ارائه جداول فورواردینگ منعطف با پشتیبانی از حداکثر دو میلیون ورودی و گنجاندن رمزنگاری IEEE 802.1ae MACsec بر روی تمامی پورت‌ها برای افزایش امنیت در لایه فیزیکی.
- دسترسی‌پذیری بالا (High Availability):استفاده از فناوری Virtual Port-Channel (vPC) و مسیریابی 64-way Equal-Cost Multipath (ECMP) برای حذف گلوگاه‌ها و تضمین فابریک‌های شبکه مقاوم و بدون مسدودسازی (Non-blocking).
- قابلیت مشاهده عملیاتی (Operational Visibility):یکپارچگی کامل با مجموعه Cisco Nexus Dashboard که قابلیت‌های جامع تحلیل، کنترل فابریک و تبادل داده را فراهم می‌کند.
- اتصال چندمنظوره (Versatile Connectivity):ارائه طیف گسترده‌ای از سرعت‌های پورت (از 10Mbps تا 100Gbps) و پشتیبانی از قابلیت Power over Ethernet (PoE/PoE+/UPoE) در مدل‌های خاص برای پاسخگویی به نیازهای متنوع تجهیزات انتهایی.
نمای کلی محصول
کاربردهای هوش مصنوعی (AI) و یادگیری ماشین (ML) به طور فزاینده‌ای در مراکز داده امروزی مورد استفاده قرار می‌گیرند و سوئیچ‌های سری Cisco N9000 دارای قابلیت‌های سخت‌افزاری و نرم‌افزاری لازم برای فراهم کردن تأخیر (Latency) مناسب، مکانیزم‌های مدیریت ازدحام (Congestion-management) و تله‌متری (Telemetry) برای برآورده کردن نیازهای این برنامه‌ها هستند. سوئیچ‌های سری Cisco N9000 به نیازهای مربوط به سوئیچینگ با کارایی بالا، بهره‌وری انرژی و ابعاد فشرده در زیرساخت‌های شبکه پاسخ می‌دهند و برای پشتیبانی از فابریک‌های 400G در طراحی‌های نسل بعدی Leaf و Spine طراحی شده‌اند.
تیم‌های شبکه‌سازی در فضای ابری (Cloud) بزرگ و مراکز داده (Data Center) به راهکاری منعطف و قابل‌اطمینان نیاز دارند که بتواند زیرساخت فناوری اطلاعات آن‌ها را به‌طور کارآمد مدیریت، عیب‌یابی و تحلیل کند. علاوه بر این، آن‌ها به امنیت، اتوماسیون (Automation)، دید (Visibility)، تحلیل (Analytics) و تضمین (Assurance) نیاز دارند.سوئیچ‌های سری Cisco N9000 در کنار ابزارهایی مانند Cisco Nexus Dashboard Insights برای ایجاد دید (Visibility) و Cisco Nexus Dashboard Fabric Controller برای اتوماسیون (Automation)، پلتفرم‌هایی ایده‌آل برای ساخت یک فابریک شبکه (Network Fabric) با کارایی بالا برای هوش مصنوعی و یادگیری ماشین (AI/ML) هستند.
بر پایه تکنولوژی Cisco Cloud Scale، سری Cisco N9300-FX3 جدیدترین نسل از سوئیچ‌های دسترسی (Access Switches) است. این سوئیچ‌ها از پیاده‌سازی‌های مقرون‌به‌صرفه در مقیاس ابری (Cloud-scale)، افزایش تعداد نقاط پایانی (Endpoints) پشتیبانی کرده و قابلیت ارائه امنیت و تله‌متری (Telemetry) با نرخ سیم (Wire-rate) را دارند. این پلتفرم بر اساس معماری سیستم مدرنی ساخته شده است که برای ارائه عملکرد بالا و پاسخگویی به نیازهای در حال تحول مراکز داده با مقیاس‌پذیری بالا و سازمان‌های در حال رشد طراحی شده است.
Cisco دو حالت عملیاتی برای سوئیچ‌های سری Cisco N9000 ارائه می‌دهد.سازمان‌ها می‌توانند Cisco Application Centric Infrastructure (Cisco ACI) یا حالت Cisco NX-OS را پیاده‌سازی کنند.همچنین Cisco از Cisco Nexus Hyperfabric پشتیبانی می‌کند که یک راهکار یکپارچه عمودی با مدیریت ابری (Cloud-managed) است و در سوئیچ‌های منتخب Cisco N9300 FX3 پشتیبانی می‌شود.که یک راهکار یکپارچه عمودی با مدیریت ابری (Cloud-managed) است و در سوئیچ‌های منتخب Cisco N9300 FX3 پشتیبانی می‌شود.
Cisco ACI یک معماری جامع و مبتنی بر هدف (Intent-driven) با اتوماسیون متمرکز و پروفایل‌های کاربردی مبتنی بر سیاست (Policy-based) است. این راهکار، یک شبکه انتقال قدرتمند برای بارهای کاری پویا فراهم می‌کند و بر پایه یک فابریک شبکه (Network fabric) بنا شده است که پروتکل‌های آزموده‌شده را با نوآوری‌های جدید ترکیب می‌کند تا معماری بسیار منعطف، مقیاس‌پذیر (Scalable) و تاب‌آوری با تأخیر (Latency) پایین و پهنای باند (Bandwidth) بالا ایجاد نماید. این فابریک، شبکه‌ای را ارائه می‌دهد که می‌تواند از سخت‌گیرانه‌ترین و منعطف‌ترین محیط‌های مرکز داده (Data-center) پشتیبانی کند.
سیستم‌عامل Cisco NX-OS که برای شبکه‌های برنامه‌پذیر (Programmable Network) طراحی شده است، پیکربندی و مدیریت را برای مشتریانی که قصد بهره‌گیری از مدل عملیاتی و ابزارهای DevOps را دارند، خودکارسازی می‌کند.
ویژگی‌ها و مزایای سوئیچ‌های Cisco N9300 FX3
جدول 1. ویژگی‌ها و مزایای سوئیچ‌های Cisco N9300 FX3
|
ویژگی‌ها و مزایا |
توضیحات |
|
انعطاف‌پذیری معماری |
● سوئیچ‌های سری Cisco N9000 از Cisco Application Centric Infrastructure (Cisco ACI)، Cisco NX-OS VXLAN EVPN، Cisco Nexus Hyperfabric، Cisco IP Fabric for Media، Cisco Nexus Data Broker و فابریک‌های لایه 2 سوئیچ‌شده اترنت یا مسیریابی‌شده IP با استفاده از مجموعه‌ای جامع از پروتکل‌های IPv6/IPv4 یونیکست و مالتی‌کست و اترنت پشتیبانی می‌کنند.
● سیستم‌عامل اختصاصی Cisco NX-OS با نوآوری‌های جامع و اثبات‌شده. این سیستم‌عامل ماژولار است و برای هر پروتکل مسیریابی یک پردازش اختصاصی دارد: طراحی که ضمن افزایش در دسترس بودن (Availability)، خطاها را ایزوله می‌کند.
● راهکار پیشرو در صنعت شبکه مبتنی بر نرم‌افزار (SDN) با پشتیبانی از Cisco ACI.
● Cisco Nexus Hyperfabric مدل عملیاتی مدیریت‌شده در فضای ابری برای Cisco Nexus One است. این فناوری با ارائه فابریک به عنوان سرویس (FaaS) که استقرار و مدیریت فابریک‌های شبکه را ساده می‌کند، شبکه‌سازی دیتاسنتر را متحول می‌سازد. این پلتفرم مقیاس‌پذیر و کاربرپسند، پیچیدگی را کاهش داده و بهره‌وری عملیاتی را افزایش می‌دهد که آن را برای دیتاسنترهای مدرن ایده‌آل می‌سازد.
● پشتیبانی از فابریک‌های VXLAN EVPN مبتنی بر استاندارد، شامل پشتیبانی سلسله‌مراتبی چندسایتی (برای اطلاعات بیشتر به شبکه VXLAN با صفحه کنترل MP-BGP EVPN مراجعه کنید.)
● معماری‌های BGP سه لایه، که امکان ایجاد فابریک‌های شبکه IPv6 افقی و بدون مسدودسازی (Nonblocking) را در مقیاس وب فراهم می‌کند.
● پشتیبانی جامع پروتکلی برای مجموعه‌های پروتکل مسیریابی لایه 3 (v4 و v6) یونیکست و مالتی‌کست، شامل BGP، Open Shortest Path First (OSPF)، Interior System to Interior System
(IS-IS)، Enhanced Interior Gateway Routing Protocol (EIGRP)، Routing Information Protocol Version 2 (RIPv2)، Protocol Independent Multicast Sparse Mode (PIM-SM)، Source-Specific Multicast (SSM) و Multicast Source Discovery Protocol (MSDP) ● مسیریابی بخش‌بندی‌شده (SR و SRv6) به شبکه اجازه می‌دهد تا بسته‌های MultiProtocol Label Switching (MPLS) را ارسال کرده و ترافیک را بدون نیاز به پروتکل رزرو منابع (RSVP) مهندسی ترافیک (TE) مدیریت کند. این فناوری یک جایگزین برای صفحه کنترل جهت افزایش مقیاس‌پذیری شبکه و مجازی‌سازی ارائه می‌دهد.
● Cisco IP Fabric for Media به شما کمک می‌کند تا از روترهای SDI به زیرساخت مبتنی بر IP مهاجرت کنید. در یک زیرساخت مبتنی بر IP، یک کابل واحد ظرفیت حمل چندین جریان ترافیک دوطرفه را دارد و می‌تواند از اندازه‌های مختلف جریان بدون نیاز به تغییر در زیرساخت فیزیکی پشتیبانی کند.
● Cisco Nexus Dashboard Data Broker به مشتریان قابلیت مشاهده کامل شبکه و راهکارهایی را می‌دهد که به شناسایی و کاهش تهدیدات امنیتی، درک و رفع گلوگاه‌های عملکردی، رعایت انطباق داده‌ها و بینش نسبت به عملیات برنامه‌ریزی ظرفیت کمک می‌کند.
|
|
برنامه‌پذیری گسترده |
● اتوماسیون روز صفر (Day-0) از طریق Power On Auto Provisioning (POAP) که زمان تأمین تجهیزات را به شدت کاهش می‌دهد.
● یکپارچه‌سازی‌های پیشرو در صنعت برای برنامه‌های مدیریت پیکربندی DevOps مانند Ansible. پشتیبانی گسترده از YANG بومی و مدل‌های استاندارد صنعتی OpenConfig از طریق RESTCONF/NETCONF/gNMI
● رابط برنامه‌نویسی REST که با موتور مدیریت داده (DME) تعامل دارد.
● تله‌متری مبتنی بر مدل که قابلیت مشاهده شبکه را بهبود می‌بخشد.
● میزبانی برنامه‌های شخص ثالث با استفاده از Cisco Application Framework (CAF)
|
|
مقیاس‌پذیری بالا، انعطاف‌پذیری و امنیت |
● جداول ارسال (Forwarding) انعطاف‌پذیر با پشتیبانی از حداکثر دو میلیون ورودی مشترک
● قابلیت امنیت لایه 2 IEEE 802.1ae (MACsec) روی تمامی پورت‌ها، که امکان رمزنگاری ترافیک در لایه فیزیکی را فراهم کرده و اتصال امن سرور، Border Leaf و Leaf-to-Spine را تأمین می‌کند.
|
|
شبکه‌سازی هوش مصنوعی و یادگیری ماشین (AI/ML) |
● سوئیچ‌های سری Cisco N9000 از الگوریتم‌های نوآورانه مدیریت ازدحام و کنترل جریان به همراه تأخیر (Latency) و تله‌متری مورد نیاز برای برآورده کردن الزامات طراحی فابریک‌های AI/ML پشتیبانی می‌کنند.
● کنترل جریان اولویت‌دار (PFC) یک قابلیت کلیدی در سوئیچ‌های سری Cisco N9000 است که با ارسال فریم‌های توقف (Pause) به فرستنده‌های مربوطه، از افت فریم‌های اترنت با سیگنال‌دهی، کنترل و مدیریت جریان‌های اترنت در طول مسیر جلوگیری می‌کند.
● این پلتفرم همچنین از اعلان صریح ازدحام (ECN) پشتیبانی می‌کند که با علامت‌گذاری بسته‌هایی که دچار ازدحام شده‌اند، بدون حذف ترافیک، اعلان‌های سرتاسری را به ازای هر جریان IP ارائه می‌دهد. این پلتفرم قادر به ردیابی آمار ECN، از جمله تعداد بسته‌های علامت‌گذاری شده‌ای که دچار ازدحام شده‌اند، می‌باشد.
● این پلتفرم انتقال بدون افت (Lossless) برای Remote Direct Memory Access (RDMA) روی اترنت همگرا (RoCE) با پشتیبانی از پروتکل‌های Data-Center Bridging (DCB) ارائه می‌دهد:
● انتخاب انتقال پیشرفته (ETS) که پهنای باند را به ازای هر کلاس اولویت در شرایط رقابت شبکه رزرو می‌کند.
● پروتکل تبادل پل‌زنی دیتاسنتر (DCBX) که می‌تواند اطلاعات اولویت و پهنای باند را با نقاط پایانی کشف و تبادل کند.
● تشخیص تصادفی زودهنگام وزنی (WRED) یک تکنیک جلوگیری از ازدحام است که به سوئیچ‌های سری Cisco N9000 اجازه می‌دهد با علامت‌گذاری جریان‌هایی که ممکن است باعث ازدحام شوند، ازدحام شبکه را تشخیص داده و به آن واکنش نشان دهند.
● این پلتفرم مدیریت هوشمند بافر نوآورانه سیسکو را ارائه می‌دهد که قابلیت تشخیص جریان‌های کوچک (Mice) و بزرگ (Elephant) و اعمال طرح‌های مدیریت صف متفاوت بر اساس الزامات ارسال شبکه در صورت بروز ازدحام لینک را دارد.
● حذف منصفانه تقریبی (AFD) با تله فیل (ETRAP). AFD جریان‌های بزرگ طولانی‌مدت را از جریان‌های کوچک کوتاه‌مدت با استفاده از ETRAP متمایز می‌کند. ETRAP تعداد بایت‌های جریان‌های ورودی را اندازه‌گیری کرده و آن‌ها را با آستانه ETRAP تعریف‌شده توسط کاربر مقایسه می‌کند. پس از عبور جریان از آستانه، به یک جریان بزرگ (Elephant) تبدیل می‌شود.
● اولویت‌بندی پویای بسته (DPP) قابلیت جداسازی جریان‌های کوچک و بزرگ را در دو صف متفاوت فراهم می‌کند تا فضای بافر بتواند به طور مستقل به آن‌ها اختصاص یابد.
|
|
در دسترس بودن بالای سخت‌افزار و نرم‌افزار |
● فناوری Virtual Port-Channel (vPC) که از طریق حذف پروتکل Spanning Tree (STP)، مسیردهی چندگانه لایه 2 را فراهم می‌کند.
● لینک فابریک Can-do در محیط VXLAN، که نیاز به VPC همتا به همتا را از بین می‌برد.
● مسیریابی 64-راهه با هزینه برابر (ECMP) که امکان استفاده از طراحی‌های Fat-tree لایه 3 را فراهم می‌کند. این ویژگی به سازمان‌ها کمک می‌کند تا از گلوگاه‌های شبکه جلوگیری کرده، تاب‌آوری را افزایش داده و ظرفیت را با کمترین اختلال در شبکه اضافه کنند.
● ارتقاهای نگهداری نرم‌افزار (SMUs) که شامل اصلاحات برای یک نقص خاص بوده و راه‌حل سریعی برای مشکلات بحرانی ارائه می‌دهند.
● ارتقاهای نرم‌افزاری در حین سرویس (ISSUs) که اجازه می‌دهند نرم‌افزار دستگاه در حالی که سوئیچ همچنان به ارسال ترافیک ادامه می‌دهد، ارتقا یابد. ISSUs زمان خرابی (Downtime) ناشی از ارتقاهای نرم‌افزاری را کاهش داده یا حذف می‌کنند.
● این سوئیچ‌ها از واحدهای منبع تغذیه (PSUs) و فن‌های قابل تعویض در حین کار (Hot-swappable) با افزونگی N+1 استفاده می‌کنند.
|
|
Cisco Nexus Dashboard |
● Cisco Nexus Dashboard پلتفرمی است که عملیات دیتاسنتر و شبکه ابری را از طریق سادگی، اتوماسیون و تحلیل متحول می‌کند. Cisco Nexus Dashboard Fabric Controller (NDFC)، Cisco Nexus Dashboard Insights (NDI)، Cisco Nexus Dashboard Orchestrator (NDO) و Cisco Nexus Dashboard Data Broker (NDDB) به عنوان سرویس در Cisco Nexus Dashboard یکپارچه شده‌اند.
● Cisco Nexus Dashboard به همراه تمامی لایسنس‌های طبقه‌بندی‌شده سوئیچ‌های Cisco N9000 ارائه می‌شود. Cisco Nexus Dashboard Fabric Controller نیازمند لایسنس Cisco Data Center Networking (DCN) Essentials، لایسنس Cisco Nexus Dashboard Orchestrator نیازمند لایسنس DCN Advantage و Cisco Nexus Dashboard Insights نیازمند لایسنس DCN Premier یا یک لایسنس افزودنی DCN Day 2 Ops است.
|
مدل سوئیچ
جدول 2. سوئیچ‌های سری Cisco N9300-FX3
|
مدل |
توضیحات |
|
سوئیچ Cisco Nexus 93180YC-FX3 |
48 پورت 1/10/25 گیگابیت بر ثانیه SFP28 6 پورت 40/100 گیگابیت بر ثانیه QSFP28 |
|
سوئیچ Cisco Nexus 93108TC-FX3 |
48 پورت 100 مگابیت/1/10 گیگابیت بر ثانیه BASE-T 6 پورت 40/100 گیگابیت بر ثانیه QSFP28 |
|
سوئیچ Cisco Nexus 93108TC-FX3P |
48 پورت 100 مگابیت/1/2.5/5/10 گیگابیت بر ثانیه BASE-T 6 پورت 40/100 گیگابیت بر ثانیه QSFP28 |
|
سوئیچ Cisco Nexus 9348GC-FX3 |
48 پورت 10/100 مگابیت/1 گیگابیت بر ثانیه BASE-T 4 پورت 1/10/25 گیگابیت بر ثانیه SFP28 2 پورت 40/100 گیگابیت بر ثانیه QSFP28 |
|
سوئیچ Cisco Nexus 9348GC-FX3PH |
40 پورت 10/100 مگابیت/1 گیگابیت بر ثانیه BASE-T 8 پورت 10/100 مگابیت BASE-T نیم-دوبلکس (Half-duplex) 4 پورت 1/10/25 گیگابیت بر ثانیه SFP28 2 پورت 40/100 گیگابیت بر ثانیه QSFP28 |

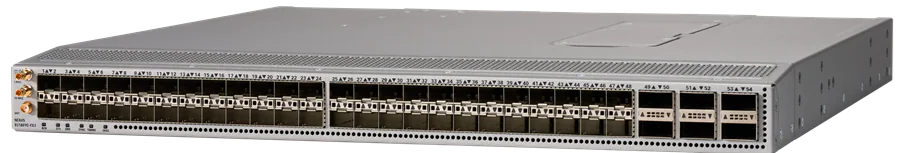

سوئیچ Cisco Nexus 93180YC-FX3 (شکل 1) یک سوئیچ 1RU است که از پهنای باند (Bandwidth) 3.6 ترابیت بر ثانیه و 1.2 میلیارد بسته در ثانیه (Bpps) پشتیبانی می‌کند. 48 پورت دانلینک (Downlink) در مدل 93180YC-FX3 قادر به پشتیبانی از اترنت 1، 10 یا 25 گیگابیت بر ثانیه هستند که انعطاف‌پذیری در استقرار و محافظت از سرمایه‌گذاری را فراهم می‌کنند. 6 پورت آپلینک (Uplink) می‌توانند به صورت اترنت 40 یا 100 گیگابیت بر ثانیه پیکربندی شوند که گزینه‌های مهاجرت منعطفی را ارائه می‌دهند. سوئیچ Cisco Nexus 93180YC-FX3 از پروفایل‌های استاندارد مخابراتی PTP به همراه قابلیت‌های SyncE و کلاک مرزی (Boundary Clock) PTP برای محیط‌های لبه دیتاسنترهای مخابراتی پشتیبانی می‌کند.
سوئیچ Cisco Nexus 93180YC-FX3

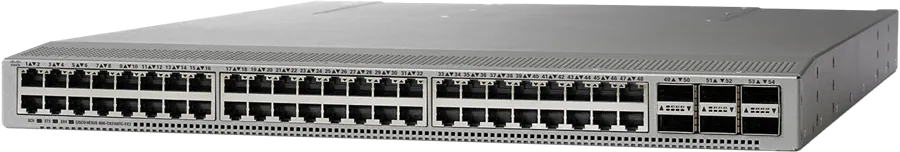

سوئیچ Cisco Nexus 93108TC-FX3 (شکل 2) یک سوئیچ 1RU است که از پهنای باند (Bandwidth) 2.16 ترابیت بر ثانیه و نرخ 1.2 میلیارد بسته در ثانیه (bpps) پشتیبانی می‌کند. 48 پورت دانلینک 10GBASE-T در مدل 93108TC-FX3 می‌توانند برای کارکرد در سرعت‌های 100 مگابیت بر ثانیه، 1 گیگابیت بر ثانیه یا 10 گیگابیت بر ثانیه پیکربندی شوند. آپلینک این دستگاه می‌تواند از حداکثر شش پورت 40 و 100 گیگابیت بر ثانیه، یا ترکیبی از اتصالات 1، 10، 25، 40، 50 و 100 گیگابیت بر ثانیه پشتیبانی کند که گزینه‌های مهاجرت منعطفی را ارائه می‌دهد.
سوئیچ Cisco Nexus 93108TC-FX3

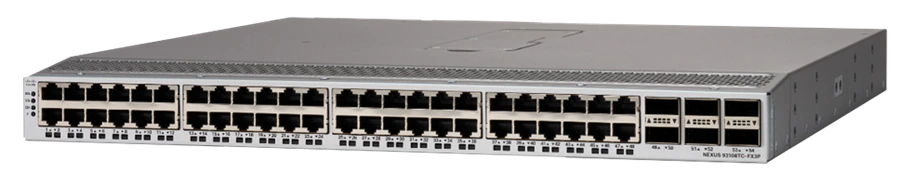

سوئیچ Cisco Nexus 93108TC-FX3P (شکل 3) یک سوئیچ فشرده 1 RU است که از پهنای باند (Bandwidth) 2.16 ترابیت بر ثانیه و 1.2 میلیارد بسته در ثانیه (Bpps) پشتیبانی می‌کند. این سوئیچ با ارائه پیکربندی‌های منعطف برای سرعت پورت، از 48 پورت 100M/1/2.5/5/10G BASE-T در لینک‌های پایین‌دست (Downlinks) پشتیبانی می‌نماید. 6 پورت آپلینک (Uplink) آن نیز از 40/100G QSFP 28 پشتیبانی می‌کنند. مدل 93108TC-FX3P برای مشتریان شبکه‌ای که به تطبیق‌پذیری و انعطاف‌پذیری بیشتری در سرعت‌های شبکه نیاز دارند، بسیار مناسب است. این دستگاه از قابلیت Power over Ethernet پشتیبانی می‌کند. برای جزئیات بیشتر به جدول 4 مراجعه کنید.
سوئیچ Cisco Nexus 93108TC-FX3P

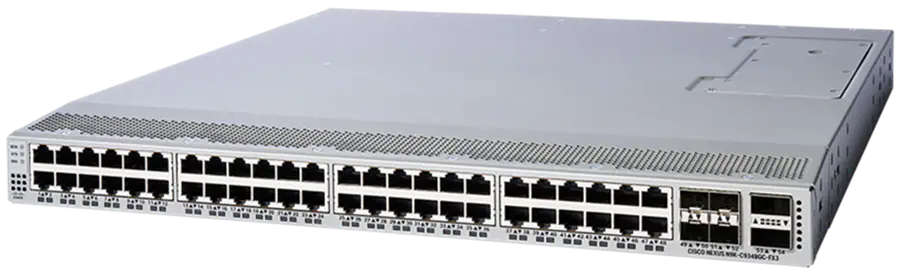

سوئیچ Cisco Nexus 9348GC-FX3 (شکل 4) یک سوئیچ 1RU است که از پهنای باند (Bandwidth) 696 گیگابیت بر ثانیه و بیش از 517 میلیون بسته در ثانیه (Mpps) پشتیبانی می‌کند. 48 پورت دانلینک 1GBASE-T در مدل 9348GC-FX3 می‌توانند برای کارکرد در سرعت‌های 10 مگابیت، 100 مگابیت یا 1 گیگابیت بر ثانیه پیکربندی شوند. 4 پورت SFP28 این دستگاه قابلیت پیکربندی به صورت 1/10/25 گیگابیت بر ثانیه و 2 پورت QSFP28 آن قابلیت پیکربندی به صورت 40 و 100 گیگابیت بر ثانیه، یا ترکیبی از اتصالات 10، 25، 40، 50 و 100 گیگابیت بر ثانیه را دارند که گزینه‌های مهاجرت منعطفی را ارائه می‌دهند.
سوئیچ Cisco Nexus 9348GC-FX3

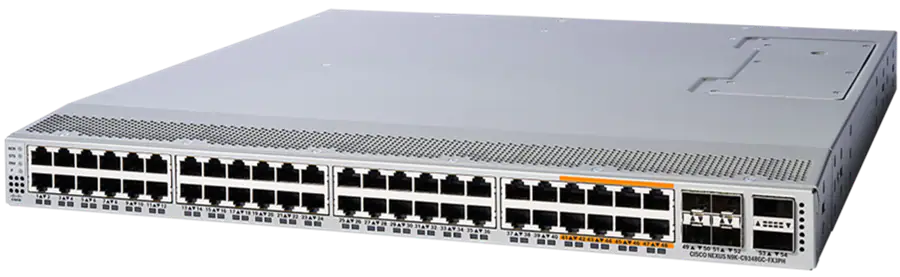

سوئیچ Cisco Nexus 9348GC-FX3PH (شکل 5) یک سوئیچ 1RU است که از پهنای باند (Bandwidth) 696 گیگابیت بر ثانیه و بیش از 517 میلیون بسته در ثانیه (Mpps) پشتیبانی می‌کند. 40 پورت دانلینک 1GBASE-T در مدل 9348GC-FX3PH می‌توانند برای کار در سرعت‌های 10 مگابیت، 100 مگابیت یا 1 گیگابیت بر ثانیه پیکربندی شوند. 8 پورت دانلینک آخر تنها می‌توانند برای کار در سرعت‌های 10 مگابیت یا 100 مگابیت بر ثانیه پیکربندی شوند. 4 پورت SFP28 می‌توانند به صورت 1/10/25 گیگابیت بر ثانیه و 2 پورت QSFP28 می‌توانند به صورت پورت‌های 40 و 100 گیگابیت بر ثانیه، یا ترکیبی از اتصالات 10، 25، 40 و 100 گیگابیت بر ثانیه پیکربندی شوند که گزینه‌های مهاجرت منعطفی را ارائه می‌دهند. 8 پورت آخر تنها دارای قابلیت نیم-دوبلکس (Half-duplex) بوده و محدود به سرعت‌های 10 و 100 مگابیت بر ثانیه هستند. این دستگاه از قابلیت تغذیه از طریق اترنت (Power over Ethernet) پشتیبانی می‌کند. برای جزئیات بیشتر به جدول 4 مراجعه کنید.
سوئیچ Cisco Nexus 9348GC-FX3PH
مشخصات محصول
سری Cisco N9300-FX3 تراکم و عملکردی پیشرو در صنعت را با پیکربندی‌های منعطف پورت ارائه می‌دهد که از کابل‌کشی‌های مسی و فیبر نوری موجود پشتیبانی می‌کنند (جدول 3).
جدول 3. مشخصات فنی سوئیچ‌های سری Cisco N9300-FX3
|
ویژگی |
Cisco Nexus 93180YC-FX3 |
Cisco Nexus 93108TC-FX3 |
Cisco Nexus 93108TC-FX3P |
Cisco Nexus 9348GC-FX3 |
Cisco Nexus 9348GC-FX3PH |
|
پورت‌ها |
پورت‌های دانلینک: 48 عدد 1/10/25G SFP28 پورت‌های آپلینک: 6 عدد 40/100G QSFP28 |
پورت‌های دانلینک: 48 عدد 100M/1/10G BASE-T پورت‌های آپلینک: 6 عدد 40/100G QSFP28 |
پورت‌های دانلینک: 48 عدد 100M/1/2.5/5/10G BASE-T با پشتیبانی از مالتی‌گیگابیت پورت‌های آپلینک: 6 عدد 40/100G QSFP28 |
پورت‌های دانلینک: 48 عدد 10M/100M/1G BASE-T پورت‌های آپلینک: 4 عدد 10/25G SFP28 و 2 عدد 40/100G QSFP28 |
پورت‌های دانلینک: 40 عدد 10M/100M/1G BASE-T و 8 عدد 10M/100M BASE-T نیم‌دوبلکس پورت‌های آپلینک: 4 عدد 10/25G SFP28 و 2 عدد 40/100G QSFP28 |
|
پردازنده (CPU) |
4 هسته‌ای |
4 هسته‌ای |
4 هسته‌ای |
4 هسته‌ای |
4 هسته‌ای |
|
حافظه سیستم |
پیش‌فرض: 16 گیگابایت قابل ارتقا: 16 گیگابایت |
پیش‌فرض: 32 گیگابایت قابل ارتقا: 32 گیگابایت |
پیش‌فرض: 16 گیگابایت قابل ارتقا: 16 گیگابایت |
پیش‌فرض: 32 گیگابایت قابل ارتقا: 32 گیگابایت |
پیش‌فرض: 32 گیگابایت قابل ارتقا: 32 گیگابایت |
|
درایو SSD |
128 گیگابایت |
128 گیگابایت |
128 گیگابایت |
128 گیگابایت |
128 گیگابایت |
|
بافر سیستم |
40 مگابایت |
40 مگابایت |
40 مگابایت |
40 مگابایت |
40 مگابایت |
|
پورت‌های مدیریتی |
1 پورت: 1 عدد RJ-45 |
2 پورت: 1 عدد RJ-45 و 1 عدد SFP |
2 پورت: 1 عدد RJ-45 و 1 عدد SFP |
2 پورت: 1 عدد RJ-45 و 1 عدد SFP |
2 پورت: 1 عدد RJ-45 و 1 عدد SFP |
|
پورت‌های USB |
1 |
1 |
1 |
1 |
1 |
|
1PPS |
ورودی یا خروجی GPS 1PPS |
موجود نیست |
موجود نیست |
موجود نیست |
موجود نیست |
|
10MhZ |
ورودی یا خروجی GPS 10Mhz |
موجود نیست |
موجود نیست |
موجود نیست |
موجود نیست |
|
زمان روز (ToD) |
1 عدد RJ-45 |
موجود نیست |
موجود نیست |
موجود نیست |
موجود نیست |
|
ANT |
آنتن برای GNSS |
موجود نیست |
موجود نیست |
موجود نیست |
موجود نیست |
|
پورت‌های سریال RS-232 |
1 |
1 |
1 |
1 |
1 |
|
منابع تغذیه |
650 وات AC با ورودی و خروجی هوای سمت پورت 930 وات DC با ورودی و خروجی هوای سمت پورت 1200 وات HVAC/HVDC دو جهته |
500 وات AC با ورودی و خروجی هوای سمت پورت 930 وات DC با ورودی و خروجی هوای سمت پورت 1200 وات HVAC/HVDC دو جهته |
1100 وات AC با ورودی و خروجی هوای سمت پورت 1900 وات AC فقط ورودی هوای سمت پورت |
350 وات AC با ورودی و خروجی هوای سمت پورت 440 وات DC با ورودی و خروجی هوای سمت پورت 350 وات HVAC/HVDC دو جهته |
350 وات AC با ورودی و خروجی هوای سمت پورت 1900 وات AC با ورودی و خروجی هوای سمت پورت 440 وات DC با ورودی و خروجی هوای سمت پورت 350 وات HVAC/HVDC دو جهته |
|
توان مصرفی معمول (AC/DC) |
325 وات |
420 وات |
360 وات |
226 وات |
238 وات |
|
حداکثر توان مصرفی (AC/DC) |
600 وات |
464 وات |
530 وات |
242 وات |
251 وات |
|
ولتاژ ورودی (AC) |
100 تا 240 ولت |
100 تا 240 ولت |
100 تا 240 ولت |
100 تا 240 ولت |
100 تا 240 ولت |
|
ولتاژ ورودی |
200 تا 277 ولت |
200 تا 277 ولت |
موجود نیست |
200 تا 277 ولت |
200 تا 277 ولت |
|
ولتاژ ورودی (DC) |
48- تا 60- ولت |
48- تا 60- ولت |
موجود نیست |
48- تا 60- ولت |
48- تا 60- ولت |
|
ولتاژ ورودی |
240- تا 380- ولت |
240- تا 380- ولت |
موجود نیست |
240- تا 380- ولت |
240- تا 380- ولت |
|
پورت‌های POE |
موجود نیست |
موجود نیست |
پورت‌های 1 تا 48 |
موجود نیست |
پورت‌های 1 تا 48 |
|
حالت‌های POE |
موجود نیست |
موجود نیست |
POE(15W) POE+(30W) UPoE(60W) |
موجود نیست |
POE(15W) POE+(30W) POE++(60W) |
|
فرکانس (AC) |
50 تا 60 هرتز |
50 تا 60 هرتز |
50 تا 60 هرتز |
50 تا 60 هرتز |
50 تا 60 هرتز |
|
فن‌ها |
4 |
4 |
4 |
3 |
3 |
|
جریان هوا |
ورودی و خروجی هوای سمت پورت |
ورودی و خروجی هوای سمت پورت |
ورودی و خروجی هوای سمت پورت |
ورودی و خروجی هوای سمت پورت |
ورودی و خروجی هوای سمت پورت |
|
ابعاد فیزیکی (ارتفاع x عرض x عمق) |
4.36 x 43.94 x 49.78 سانتی‌متر (4.4 x 43.9 x 49.6 سانتی‌متر) |
4.36 x 43.94 x 45.46 سانتی‌متر (4.4 x 43.9 x 45.5 سانتی‌متر) |
4.36 x 43.94 x 45.72 سانتی‌متر (4.4 x 43.9 x 45.9 سانتی‌متر) |
4.36 x 43.94 x 50.03 سانتی‌متر (4.4 x 43.9 x 49.9 سانتی‌متر) |
4.36 x 43.94 x 50.03 سانتی‌متر (4.4 x 43.9 x 49.9 سانتی‌متر) |
|
آکوستیک |
خروجی هوای سمت پورت: سرعت فن در 50%: 63.4 دسی‌بل سرعت فن در 70%: 74.3 دسی‌بل سرعت فن در 100%: 83.4 دسی‌بل ورودی هوای سمت پورت: سرعت فن در 50%: 64.6 دسی‌بل سرعت فن در 70%: 76.1 دسی‌بل سرعت فن در 100%: 85.4 دسی‌بل |
خروجی هوای سمت پورت: سرعت فن در 50%: 68.6 دسی‌بل سرعت فن در 70%: 76 دسی‌بل سرعت فن در 100%: 85.9 دسی‌بل ورودی هوای سمت پورت: سرعت فن در 50%: 70.7 دسی‌بل سرعت فن در 70%: 78.3 دسی‌بل سرعت فن در 100%: 86.9 دسی‌بل |
خروجی هوای سمت پورت: سرعت فن در 50%: 70.1 دسی‌بل سرعت فن در 70%: 78.1 دسی‌بل سرعت فن در 100%: 86.0 دسی‌بل ورودی هوای سمت پورت: سرعت فن در 50%: 71.2 دسی‌بل سرعت فن در 70%: 79.7 دسی‌بل سرعت فن در 100%: 87.6 دسی‌بل |
خروجی هوای سمت پورت: سرعت فن در 40%: 60.7 دسی‌بل سرعت فن در 70%: 71.9 دسی‌بل سرعت فن در 100%: 81.6 دسی‌بل ورودی هوای سمت پورت: سرعت فن در 40%: 66.1 دسی‌بل سرعت فن در 70%: 73.2 دسی‌بل سرعت فن در 100%: 79.6 دسی‌بل |
خروجی هوای سمت پورت: سرعت فن در 40%: 60.7 دسی‌بل سرعت فن در 70%: 71.9 دسی‌بل سرعت فن در 100%: 81.6 دسی‌بل ورودی هوای سمت پورت: سرعت فن در 40%: 66.1 دسی‌بل سرعت فن در 70%: 73.2 دسی‌بل سرعت فن در 100%: 79.6 دسی‌بل |
|
انطباق با RoHS |
بله |
بله |
بله |
بله |
بله |
|
MTBF |
303,190 ساعت |
315,600 ساعت |
302,360 ساعت |
329,090 ساعت |
280,830 ساعت |
|
حداقل نسخه ACI |
ACI-15.1.3 |
ACI-16.0.5 |
ACI-15.1.3 |
ACI-16.0.5 |
موجود نیست |
|
حداقل نسخه NX-OS |
NXOS-9.3.7 |
NXOS-10.4.2 |
NXOS-9.3.5 |
NXOS-10.4.1 |
NXOS-10.4.1 |
|
حداقل نسخه Hyperfabric |
Hyperfabric 26-03 |
Hyperfabric 26-03 |
موجود نیست |
موجود نیست |
موجود نیست |
جدول 4 مشخصات POE را خلاصه می‌کند.
جدول 4. مشخصات توان POE سوئیچ
|
سوئیچ (Switch) |
مشخصات توان PoE در Cisco Nexus 93108TC-FX3P |
مشخصات توان PoE در Cisco Nexus 9348GC-FX3PH |
||||||
|
منبع تغذیه (Power Supply) و حالت |
توان PoE در دسترس (وات) |
تعداد پورت‌های PoE (15 وات) |
تعداد پورت‌های PoE+ (30 وات) |
تعداد پورت‌های UPoE (60 وات) |
توان PoE در دسترس (وات) |
تعداد پورت‌های PoE (15 وات) |
تعداد پورت‌های PoE+ (30 وات) |
تعداد پورت‌های PoE++ (60 وات) |
|
دو منبع تغذیه 1900 واتی در حالت غیر افزونه (Non-redundant) |
1920 |
48 |
48 |
32 |
3000 |
48 |
48 |
48 |
|
دو منبع تغذیه 1900 واتی در حالت افزونه (Redundant) |
1300 |
48 |
43 |
21 |
1450 |
48 |
48 |
24 |
|
دو منبع تغذیه 1100 واتی در حالت غیر افزونه (Non-redundant) |
1600 |
48 |
48 |
26 |
موجود نیست (NA) |
موجود نیست (NA) |
موجود نیست (NA) |
موجود نیست (NA) |
|
دو منبع تغذیه 1100 واتی در حالت افزونه (Redundant) |
500 |
33 |
16 |
8 |
موجود نیست (NA) |
موجود نیست (NA) |
موجود نیست (NA) |
موجود نیست (NA) |
جدول 5 شماره قطعات (Part Numbers) منبع تغذیه سازگار با سوئیچ‌های سری Cisco N9300-FX3 را نشان می‌دهد.
جدول 5. سازگاری منبع تغذیه (Power supply)
|
سوئیچ‌های سری Cisco N9300-FX3 |
شماره قطعه منبع تغذیه (Power-supply) |
|
N9K-C93180YC-FX3 |
NXA-PAC-650W-PE NXA-PAC-650W-PI NXA-PDC-930W-PE NXA-PDC-930W-PI N9K-PUV-1200W |
|
N9K-C93108TC-FX3 |
NXA-PAC-500W-PE NXA-PAC-500W-PI NXA-PDC-930W-PE NXA-PDC-930W-PI N9K-PUV-1200W |
|
N9K-C93108TC-FX3P |
NXA-PAC-1100W-PE NXA-PAC-1100W-PI NXA-PAC-1900W-PI NXA-PAC-930W-PI |
|
N9K-C9348GC-FX3 |
NXA-PAC-350W-PE2 NXA-PAC-350W-PI2 NXA-PDC-440W-PE NXA-PDC-440W-PI NXA-PHV-350W-PE NXA-PHV-350W-PE |
|
N9K-C9348GC-FX3P |
NXA-PAC-350W-PE2 NXA-PAC-350W-PI2 NXA-PDC-440W-PE NXA-PDC-440W-PI NXA-PHV-350W-PE NXA-PHV-350W-PE NXA-PAC-1900W-PI NXA-PAC-1900W-PE |
جدول 6 شماره قطعات (Part Numbers) فن‌های سازگار با سوئیچ‌های سری Cisco N9300-FX3 را نشان می‌دهد.
جدول 6. سازگاری فن (Fan compatibility)
|
سوئیچ‌های سری Cisco N9300-FX3 |
شماره قطعه فن |
|
N9K-C93180YC-FX3 |
NXA-FAN-35CFM-PI NXA-FAN-35CFM-PE |
|
N9K-C93108TC-FX3 |
NXA-SFAN-35CFM-PI NXA-SFAN-35CFM-PE |
|
N9K-C93108TC-FX3P |
NXA-FAN-35CFM-PI NXA-FAN-35CFM-PE |
|
N9K-C9348GC-FX3 |
NXA-SFAN-30CFM-PI NXA-SFAN-30CFM-PE |
|
N9K-C9348GC-FX3P |
NXA-SFAN-30CFM-PI NXA-SFAN-30CFM-PE |
جدول 7 مشخصات عملکرد و مقیاس‌پذیری (Scalability) برای سوئیچ‌های سری Cisco N9300-FX3 را فهرست می‌کند. (برای کسب اطلاعات در مورد پشتیبانی از ویژگی‌ها، یادداشت‌های انتشار نرم‌افزار را بررسی کنید).
جدول 7. مشخصات عملکرد سخت‌افزاری و مقیاس‌پذیری (Scalability)1
|
آیتم |
سوئیچ‌های سری Cisco N9300-FX3 |
|
حداکثر تعداد مسیرهای تطبیق طولانی‌ترین پیشوند (LPM) برای IPv4 |
1,792,000 |
|
حداکثر تعداد ورودی‌های میزبان (Host) برای IPv4 |
1,792,000 |
|
حداکثر تعداد مسیرهای تطبیق طولانی‌ترین پیشوند (LPM) برای IPv6 |
896,000 |
|
حداکثر تعداد ورودی‌های میزبان (Host) برای IPv6 |
1,792,000 |
|
حداکثر تعداد ورودی‌های آدرس MAC |
512,000 |
|
حداکثر تعداد مسیرهای چندپخشی (Multicast) |
128,000 |
|
تعداد گروه‌های نظارت بر پروتکل مدیریت گروه اینترنت (IGMP Snooping) |
32,000 |
|
حداکثر تعداد توسعه‌دهنده‌های فابریک (Fabric Extenders) سری Cisco Nexus 2000 برای هر سوئیچ (فقط در مدل‌های 93180YC-FX3 و 93108TC-FX3P پشتیبانی می‌شود) |
162 |
|
حداکثر تعداد ورودی‌های لیست کنترل دسترسی (ACL) |
موتور فورواردینگ (Forwarding Engine) تک‌اسلایس: 5000 ورودی (Ingress) 2000 خروجی (Egress) |
|
حداکثر تعداد VLANها |
40963 |
|
تعداد نمونه‌های مسیریابی و فورواردینگ مجازی (VRF) |
16,000 |
|
حداکثر تعداد مسیرهای ECMP |
128-way |
|
حداکثر تعداد پورت‌چنل‌ها (Port Channels) |
512 |
|
حداکثر تعداد لینک‌ها در یک پورت‌چنل |
32 |
|
تعداد نشست‌های فعال SPAN |
4 |
|
حداکثر تعداد VLANها در نمونه‌های پروتکل درخت پوشای سریع برای هر VLAN (RPVST) |
3967 |
|
حداکثر تعداد گروه‌های پروتکل روتر آماده‌به‌کار (HSRP) |
490 |
|
تعداد ورودی‌های ترجمه آدرس شبکه (NAT) |
1023 |
|
حداکثر تعداد نمونه‌های پروتکل درخت پوشای چندگانه (MST) |
64 |
|
اندازه جدول جریان (Flow-table) مورد استفاده برای Cisco Nexus Dashboard Insights |
64,000 |
|
تعداد صف‌ها (Queues) |
8 |
جدول 8 مشخصات محیطی و جدول 9 وزن سوئیچ‌های سری Cisco N9300-FX3 را فهرست می‌کند.
جدول 8. ویژگی‌های محیطی (Environmental properties)
|
ویژگی |
توضیحات |
|
دمای عملیاتی |
0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت) |
|
دمای غیرعملیاتی (ذخیره‌سازی) |
40- تا 70 درجه سانتی‌گراد (40- تا 158 درجه فارنهایت) |
|
رطوبت |
5 تا 95 درصد (بدون میعان) |
|
ارتفاع |
0 تا 4000 متر (0 تا 13123 فوت) |
جدول 9. وزن
|
قطعه (Component) |
وزن (Weight) |
|
سوئیچ Cisco Nexus 93180YC-FX3 بدون منبع تغذیه یا فن |
21 پوند (9.52 کیلوگرم) |
|
سوئیچ Cisco Nexus 93108TC-FX3P بدون منبع تغذیه یا فن |
16 پوند (7.25 کیلوگرم) |
|
سوئیچ Cisco Nexus 9348GC-FX3 بدون منبع تغذیه یا فن |
14.5 پوند (6.5 کیلوگرم) |
|
سوئیچ Cisco Nexus 9348GC-FX3PH بدون منبع تغذیه یا فن |
14.7 پوند (6.6 کیلوگرم) |
|
سوئیچ Cisco Nexus 93108TC-FX3 بدون منبع تغذیه یا فن |
15.8 پوند (7.1 کیلوگرم) |
|
منبع تغذیه 350 وات AC |
2.31 پوند (1.0 کیلوگرم) |
|
منبع تغذیه 500 وات AC |
2.14 پوند (1.0 کیلوگرم) |
|
منبع تغذیه 650 وات AC |
2.42 پوند (1.1 کیلوگرم) |
|
منبع تغذیه 1100 وات AC |
3.0 پوند (1.36 کیلوگرم) |
|
منبع تغذیه 1900 وات AC |
3.19 پوند (1.4 کیلوگرم) |
|
منبع تغذیه 440 وات DC |
2.64 پوند (1.19 کیلوگرم) |
|
منبع تغذیه 930 وات DC |
2.42 پوند (1.1 کیلوگرم) |
|
منبع تغذیه 350 وات HVDC/HVAC |
2.64 پوند (1.19 کیلوگرم) |
|
منبع تغذیه 1200 وات HVDC/HVAC |
2.42 پوند (1.1 کیلوگرم) |
|
سینی فن (Fan tray): NXA-FAN-35CFM-PE یا NXA-FAN-35CFM-PI |
0.26 پوند (0.12 کیلوگرم) |
|
سینی فن (Fan tray): NXA-SFAN-30CFM-PE یا NXA-SFAN-30CFM-PI |
0.24 پوند (0.10 کیلوگرم) |
|
سینی فن (Fan tray): NXA-SFAN-35CFM-PE یا NXA-SFAN-35CFM-PI |
0.28 پوند (0.13 کیلوگرم) |
جدول 10 خلاصه‌ای از انطباق با استانداردهای نظارتی (Regulatory Standards) برای سوئیچ‌های سری Cisco N9300-FX3 را ارائه می‌دهد.
جدول 10. انطباق با استانداردهای نظارتی (Regulatory standards): ایمنی و EMC
|
مشخصات فنی |
توضیحات |
|
انطباق با مقررات (Regulatory compliance) |
مطابق با نشان‌های CE بر اساس دستورالعمل‌های 2004/108/EC و 2006/95/EC. |
|
ایمنی (Safety) |
استاندارد NEBS ● استاندارد UL 60950-1 ویرایش دوم
● استاندارد CAN/CSA-C22.2 No. 60950-1 ویرایش دوم
● استاندارد EN 60950-1 ویرایش دوم
● استاندارد IEC 60950-1 ویرایش دوم
● استاندارد AS/NZS 60950-1
● استاندارد GB4943
|
|
سازگاری الکترومغناطیسی (EMC): انتشار (Emissions) |
● استاندارد 47CFR Part 15 (CFR 47) کلاس A
● استاندارد AS/NZS CISPR22 کلاس A
● استاندارد CISPR22 کلاس A
● استاندارد EN55022 کلاس A
● استاندارد ICES003 کلاس A
● استاندارد VCCI کلاس A
● استاندارد EN61000-3-2
● استاندارد EN61000-3-3
● استاندارد KN22 کلاس A
● استاندارد CNS13438 کلاس A
|
|
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity) |
● استاندارد EN55024
● استاندارد CISPR24
● استاندارد EN300386
● سری استانداردهای KN 61000-4
|
|
استاندارد RoHS |
این محصول با استاندارد RoHS-6 مطابقت دارد، با استثنائات مربوط به گوی‌های BGA حاوی سرب و کانکتورهای پرس-فیت (Press-fit) سربی. |
مجوزهای نرم‌افزاری (Software licensing) و اپتیک‌های (Optics) پشتیبانی‌شده
بسته‌بندی نرم‌افزاری برای سری Cisco N9000 انعطاف‌پذیری و مجموعه‌ای جامع از قابلیت‌ها را ارائه می‌دهد. نرم‌افزار پیش‌فرض سیستم دارای مجموعه‌ای کامل از قابلیت‌های امنیتی و مدیریتی لایه 2 (Layer-2) است. برای فعال‌سازی عملکردهای اضافی، از جمله مسیریابی IP یونیکست (Unicast) و مالتی‌کست (Multicast) لایه 3 (Layer-3) و Cisco Nexus Data Broker، باید لایسنس‌های اضافی نصب کنید. https://www.cisco.com/go/nexus9000.
برای کسب اطلاعات دقیق در مورد ماژول‌های نوری (Optics Modules) موجود و حداقل نسخه نرم‌افزاری مورد نیاز برای هر ماژول پشتیبانی‌شده، به این آدرس مراجعه کنید https://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html.
اطلاعات سفارش‌گذاری
جدول 11 اطلاعات سفارش‌گذاری برای سوئیچ‌های سری Cisco N9300-FX3 را ارائه می‌دهد.
جدول 11. اطلاعات سفارش
|
شماره قطعه (Part number) |
توضیحات محصول (Product description) |
|
شماره قطعات پایه (Base part numbers) |
|
|
N9K-C93180YC-FX3 |
سوئیچ Cisco N9300 با 48 پورت 1/10/25 گیگابیت SFP28 و 6 پورت 40/100 گیگابیت QSFP28 |
|
N9K-C93108TC-FX3 |
سوئیچ Cisco N9300 با 48 پورت 100 مگابیت/1/10 گیگابیت مسی و 6 پورت 40/100 گیگابیت QSFP28 |
|
N9K-C93108TC-FX3P |
سوئیچ Cisco N9300 با 48 پورت 100 مگابیت/1/2.5/5/10 گیگابیت مسی و 6 پورت 100 گیگابیت QSFP28 |
|
N9K-C9348GC-FX3 |
سوئیچ Cisco N9300 با 48 پورت 100 مگابیت/1 گیگابیت مسی، 4 پورت 10/25 گیگابیت SFP28 و 2 پورت 40/100 گیگابیت QSFP28 |
|
N9K-C9348GC-FX3PH |
سوئیچ Cisco N9300 با 48 پورت 100 مگابیت/1 گیگابیت مسی شامل 8 پورت نیم-دوبلکس، 4 پورت 10/25 گیگابیت SFP28 و 2 پورت 40/100 گیگابیت QSFP28 |
|
منابع تغذیه (Power supplies) |
|
|
NXA-PAC-350W-PE |
منبع تغذیه 350 وات AC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PAC-350W-PI |
منبع تغذیه 350 وات AC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PAC-350W-PE2 |
منبع تغذیه 350 وات AC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PAC-350W-PI2 |
منبع تغذیه 350 وات AC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PDC-440W-PI |
منبع تغذیه 930 وات DC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PDC-440W-PE |
منبع تغذیه 930 وات DC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PAC-500W-PE |
منبع تغذیه 500 وات AC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PAC-500W-PI |
منبع تغذیه 500 وات AC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PAC-650W-PE |
منبع تغذیه 650 وات AC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PAC-650W-PI |
منبع تغذیه 650 وات AC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PAC-1100W-PE |
منبع تغذیه 1100 وات AC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PAC-1100W-PI |
منبع تغذیه 1100 وات AC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PAC-1900W-PE |
منبع تغذیه 1900 وات AC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PAC-1900W-PI |
منبع تغذیه 1900 وات AC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PDC-930W-PE |
منبع تغذیه 930 وات DC سیسکو سری N9000، خروجی هوای سمت پورت |
|
NXA-PDC-930W-PI |
منبع تغذیه 930 وات DC سیسکو سری N9000، ورودی هوای سمت پورت |
|
NXA-PHV-350W-PE |
منبع تغذیه 350 وات Cisco N9300، پشتیبانی از HVAC/HVDC، خروجی هوای سمت پورت |
|
NXA-PHV-350W-PI |
منبع تغذیه 350 وات Cisco N9300، پشتیبانی از HVAC/HVDC، ورودی هوای سمت پورت |
|
N9K-PUV-1200W |
منبع تغذیه یونیورسال 1200 وات Cisco N9300، جریان هوای دوطرفه و پشتیبانی از HVAC/HVDC |
|
فن‌ها (Fans) |
|
|
NXA-FAN-35CFM-PE |
فن Cisco Nexus، ظرفیت 35CFM، جریان هوای خروجی از سمت پورت |
|
NXA-FAN-35CFM-PI |
فن Cisco Nexus، ظرفیت 35CFM، جریان هوای ورودی از سمت پورت |
|
NXA-SFAN-30CFM-PE |
فن Cisco Nexus، ظرفیت 30CFM، جریان هوای خروجی از سمت پورت |
|
NXA-SFAN-30CFM-PI |
فن Cisco Nexus، ظرفیت 30CFM، جریان هوای ورودی از سمت پورت |
|
NXA-SFAN-35CFM-PE |
فن Cisco Nexus، ظرفیت 35CFM، جریان هوای خروجی از سمت پورت |
|
NXA-SFAN-35CFM-PI |
فن Cisco Nexus، ظرفیت 35CFM، جریان هوای ورودی از سمت پورت |
|
لوازم جانبی سوئیچ‌های سری Cisco N9300-FX3 |
|
|
NXK-ACC-KIT-1RU |
کیت لوازم جانبی ثابت Cisco Nexus به همراه کیت نصب در رک 4 ستونه |
|
NXK-ACC-KIT-2P |
کیت لوازم جانبی ثابت Cisco Nexus به همراه کیت نصب در رک 2 ستونه |
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره سری Cisco N9000 و آخرین اطلاعات و توصیه‌های مربوط به انتشار نرم‌افزار، به این آدرس مراجعه کنید https://www.cisco.com/go/nexus9000.
