سوییچ نکسوس N9K-C9316D-GX سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: N9K-C9316D-GX
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سری Cisco Nexus 9300-GX نشان‌دهنده جدیدترین نسل از سوئیچ‌های با پیکربندی ثابت (Fixed-configuration) است که بر پایه فناوری Cloud Scale سیسکو ساخته شده‌اند. این سوئیچ‌ها به‌طور اختصاصی برای پاسخگویی به نیازهای عملکردی بالای مراکز داده مدرن، به‌ویژه آن‌هایی که از بارهای کاری هوش مصنوعی (AI) و یادگیری ماشین (ML) پشتیبانی می‌کنند، مهندسی شده‌اند. این پلتفرم با ارائه پشتیبانی قدرتمند از اترنت 400 گیگابیت (400 Gigabit Ethernet)، زیرساختی مقیاس‌پذیر (Scalable) و با بهره‌وری انرژی بالا برای محیط‌های متنوع، از جمله شبکه‌های 5G، اینترنت اشیاء (IoT) و مجازی‌سازی توابع شبکه (NFV) فراهم می‌کند.
سازمان‌ها می‌توانند این سوئیچ‌ها را با استفاده از مدل‌های عملیاتی متنوع برای پاسخگویی به نیازهای زیرساختی خاص خود مستقر کنند. گزینه‌ها شامل زیرساخت کاربرد-محور (ACI) سیسکو، سیستم‌عامل برنامه‌پذیر Cisco NX-OS برای تیم‌های متمرکز بر DevOps، یا Cisco Nexus Hyperfabric است که مدیریت و نظارت مبتنی بر ابر (Cloud-based) را ساده می‌کند. این انعطاف‌پذیری تضمین می‌کند که کسب‌وکارها می‌توانند ضمن محافظت از سرمایه‌گذاری‌های فناوری فعلی خود، به‌طور یکپارچه از فابریک‌های قدیمی 40G یا 100G به زیرساخت‌های پرسرعت 400G مهاجرت کنند.
نمای کلی محصول
سری Cisco Nexus 9300-GX شامل سه مدل اصلی است که هر کدام برای نیازهای خاص تراکم (Density) و عملکرد (Performance) طراحی شده‌اند. مدل Cisco N9316D-GX یک سوئیچ 1RU است که دارای 16 پورت 400/100G می‌باشد، در حالی که مدل N93600CD-GX که آن هم یک دستگاه 1RU است، پیکربندی ترکیبی از 28 پورت 100/40G و 8 پورت 400/100G ارائه می‌دهد. برای نیازهای با تراکم بالاتر، مدل N9364C-GX یک سوئیچ 2RU است که به 64 پورت 100/40G مجهز شده است. تمامی مدل‌ها از رابط (Interface) نوع QSFP-DD استفاده می‌کنند که با نسخه‌های قبلی سازگار (Backward compatible) بوده و امکان انتقال شفاف بین سرعت‌های مختلف پورت از جمله 10، 25، 50 و 200 گیگابیت بر ثانیه (Gbps) را از طریق کابل‌های بریک‌اوت (Breakout cables) فراهم می‌کند.
این سوئیچ‌ها برای مدیریت ترافیک رو به رشد برنامه‌های ابری (Cloud Applications) از طریق معماری شبکه Spine-Leaf طراحی شده‌اند. فراتر از سرعت خام، این پلتفرم بر سادگی عملیاتی و دید عمیق (Visibility) تأکید دارد. از طریق یکپارچگی با Cisco Nexus Dashboard، کاربران به ابزارهای پیشرفته اتوماسیون، تحلیل و مدیریت چرخه حیات دسترسی پیدا می‌کنند. این رویکرد جامع، پیچیدگی را کاهش داده و به تیم‌ها اجازه می‌دهد تا شبکه‌هایی با پهنای باند (Bandwidth) بالا را بدون نیاز به تخصص عمیق و ویژه در حوزه شبکه، مستقر و مدیریت کنند.
ویژگی‌ها و مزایا
- انعطاف‌پذیری معماری (Architectural Flexibility):پشتیبانی از فابریک‌های VXLAN EVPN، معماری‌های سه لایه BGP و پروتکل‌های مسیریابی جامع لایه 3، به همراه مسیریابی بخش‌بندی‌شده (Segment Routing) شامل SR و SRv6 برای مهندسی ترافیک کارآمد.
- برنامه‌پذیری گسترده (Extensive Programmability):تسهیل اتوماسیون روز صفر (Day-zero) از طریق POAP و یکپارچگی بی‌نقص با ابزارهای DevOps مانند Ansible، به همراه پشتیبانی از تله‌متری مدل‌محور (Model-driven Telemetry) و REST API برای مشاهده‌پذیری (Observability) پیشرفته.
- بهینه‌سازی برای هوش مصنوعی و یادگیری ماشین (AI/ML Optimization):شامل ویژگی‌های پیشرفته مدیریت ازدحام مانند کنترل جریان اولویت‌دار (PFC)، اعلان ازدحام صریح (ECN) و مدیریت هوشمند بافر برای تضمین انتقال بدون اتلاف (Lossless) برای RDMA بر بستر اترنت همگرا (RoCE).
- مقیاس‌پذیری و امنیت بالا (High Scalability and Security):ارائه جداول فورواردینگ منعطف با قابلیت پشتیبانی از حداکثر یک میلیون ورودی و قالب‌های لیست کنترل دسترسی (ACL) قابل سفارشی‌سازی برای برآورده‌سازی نیازهای امنیتی خاص.
- دسترسی‌پذیری بالا (High Availability):تضمین تاب‌آوری شبکه از طریق فناوری کانال پورت مجازی (vPC)، مسیریابی چندمسیره با هزینه برابر (ECMP) تا 64 مسیر و پشتیبانی از ارتقاء نرم‌افزار در حین سرویس (ISSU) برای به حداقل رساندن زمان خرابی (Downtime).
- سادگی عملیاتی (Operational Simplicity):یکپارچه‌سازی با Cisco Nexus Dashboard که پلتفرمی واحد برای کنترل فابریک، ارکستراسیون و بینش‌های عمیق نسبت به عملکرد شبکه فراهم می‌کند.
- افزونگی سخت‌افزاری (Hardware Redundancy):تمامی مدل‌ها دارای منابع تغذیه و فن‌های با قابلیت تعویض در حین کار (Hot-swappable) با افزونگی N+1 برای حفظ عملکرد مداوم هستند.
نمای کلی محصول
بر پایه Ciscoتکنولوژی Cloud Scale، سوئیچ‌های Cisco N9300-GX نسل بعدی سوئیچ‌های ثابت سری Cisco N9000 هستند که قابلیت پشتیبانی از 400 گیگابیت اترنت (GE) را دارند.
Cisco برای سوئیچ‌های سری Cisco N9000 حق انتخاب حالت‌های عملیاتی را فراهم می‌کند. سازمان‌ها می‌توانند Cisco Application Centric Infrastructure (Cisco ACI) یا حالت Cisco NX-OS و یا Cisco Nexus Hyperfabric را پیاده‌سازی کنند.) یا حالت Cisco NX-OS یا Cisco Nexus Hyperfabric.
Cisco ACI یک معماری جامع و مبتنی بر هدف (Intent-driven) با اتوماسیون متمرکز و پروفایل‌های کاربردی مبتنی بر سیاست (Policy-based) است. این راهکار، یک شبکه انتقال قدرتمند برای بارهای کاری پویا فراهم می‌کند و بر پایه یک فابریک شبکه (Network fabric) بنا شده است که پروتکل‌های آزموده شده را با نوآوری‌های جدید ترکیب می‌کند تا معماری بسیار منعطف، مقیاس‌پذیر و تاب‌آوری از لینک‌هایی با تأخیر (Latency) پایین و پهنای باند (Bandwidth) بالا ایجاد کند. این فابریک شبکه‌ای را ارائه می‌دهد که قادر است از سخت‌گیرانه‌ترین و منعطف‌ترین محیط‌های دیتاسنتر پشتیبانی کند.
سیستم‌عامل Cisco NX-OS که برای شبکه‌های برنامه‌پذیر (Programmable Network) طراحی شده است،پیکربندی و مدیریت را برای مشتریانی که قصد دارند از مدل عملیاتی و ابزارهای DevOps بهره‌مند شوند، خودکارسازی می‌کند. سیستم‌عامل (Operating System) پیکربندی و مدیریت را برای مشتریانی که قصد دارند از مدل عملیاتی و مجموعه‌ابزارهای DevOps بهره‌مند شوند، خودکارسازی می‌کند.
Cisco Nexus Hyperfabric مدیریت و نظارت کامل و امن ابری را برای سوئیچ‌های منتخب Cisco N9300 فراهم می‌کند. این راهکار یک مدل عملیاتی تحت کنترل ابر (Cloud-controlled) ارائه می‌دهد که شامل اتوماسیون، تحلیل (Analytics) و پشتیبانی روز دوم (Day 2 support) است و پیچیدگی‌ها را از بین می‌برد. Cisco Nexus Hyperfabric به هر کاربری امکان می‌دهد تا بدون نیاز به تخصص عمیق در شبکه یا عملیات، سوئیچ‌های N9300 را به سرعت مستقر و مدیریت کند.
مدل‌های سوئیچ
جدول 1 خلاصه‌ای از سوئیچ‌های سری Cisco Nexus GX را ارائه می‌دهد.
جدول 1. سوئیچ‌های Cisco N9300
مدل | توضیحات |
سوئیچ Cisco N9316D | 16 پورت 400/100 گیگابیت بر ثانیه QSFP-DD |
سوئیچ Cisco N93600CD | 28 پورت 100/40 گیگابیت بر ثانیه (QSFP28) و |
سوئیچ Cisco N9364C | 64 پورت 100/40 گیگابیت بر ثانیه (QSFP28) |

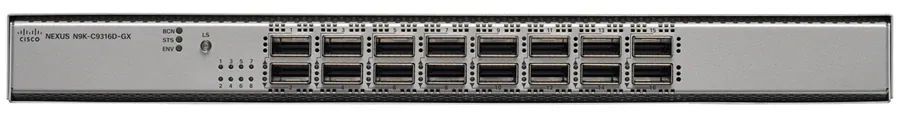

سوئیچ Cisco N9316D-GX (شکل 1) یک سوئیچ 1RU است که از پهنای باند (Bandwidth) 12.8 ترابیت بر ثانیه و بیش از 4.3 میلیارد بسته در ثانیه (bpps) پشتیبانی می‌کند. این سوئیچ می‌تواند برای کار در سرعت‌های 10/25/40/50/100/200/400-Gbps پیکربندی شود و گزینه‌های منعطفی را در یک فرم فاکتور (Form Factor) فشرده ارائه می‌دهد. لطفاً برای اطلاعات بیشتر به جدول ویژگی‌ها در زیر مراجعه کنید.
سوئیچ Cisco N9316D
سوئیچ Cisco N93600CD-GX (شکل 2) یک سوئیچ 1RU است که از پهنای باند (Bandwidth) 12 ترابیت بر ثانیه و نرخ 4.0 میلیارد بسته در ثانیه (bpps) در 28 پورت ثابت 40/100G QSFP-28 و 8 پورت ثابت 10/25/40/50/100/200/400G QSFP-DD پشتیبانی می‌کند. این 28 پورت از سرعت 10/25-Gbps پشتیبانی می‌کنند. لطفاً برای اطلاعات بیشتر به جدول ویژگی‌ها در زیر مراجعه کنید.
سوئیچ Cisco N93600CD

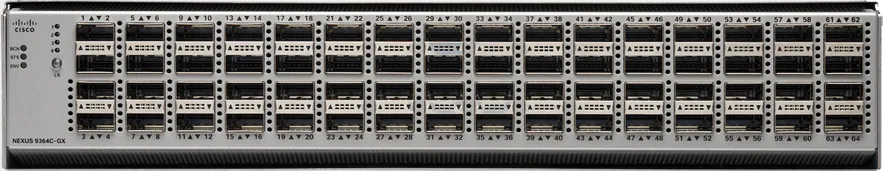

سوئیچ Cisco N9364C-GX (شکل 3) یک سوئیچ 2RU است که از پهنای باند (Bandwidth) 12.8 ترابیت بر ثانیه و بیش از 4.3 میلیارد بسته در ثانیه (bpps) در 64 پورت ثابت 40/100G QSFP-28 پشتیبانی می‌کند. لطفاً برای اطلاعات بیشتر به جدول ویژگی‌ها در زیر مراجعه کنید.
سوئیچ Cisco N9364C
ویژگی‌ها و مزایا
سری Cisco N9300-GX ویژگی‌ها و مزایای زیر را ارائه می‌دهد:
● انعطاف‌پذیری معماری (Architectural flexibility)
◦ فابریک‌های Virtual Extensible LAN (VXLAN) Ethernet VPN (EVPN)، شامل پشتیبانی سلسله‌مراتبی چندسایتی (برای اطلاعات بیشتر به شبکه VXLAN با صفحه کنترل Multiprotocol BGP [MP-BGP] EVPN مراجعه کنید)
◦ معماری‌های سه لایه پروتکل دروازه مرزی (BGP) که امکان ایجاد ساختارهای شبکه IPv6 افقی و بدون مسدودسازی (Nonblocking) را در مقیاس وب فراهم می‌کند
◦ پشتیبانی جامع از پروتکل‌های مسیریابی لایه 3 (v4 و v6) به صورت یونیکست (Unicast) و مالتی‌کست (Multicast)، شامل BGP، پروتکل Open Shortest Path First (OSPF)، پروتکل Interior System to Interior System (IS-IS)، پروتکل Enhanced Interior Gateway Routing Protocol (EIGRP)، پروتکل Routing Information Protocol Version 2 (RIPv2)، پروتکل Protocol Independent Multicast Sparse Mode (PIM-SM)، پروتکل Source-Specific Multicast (SSM) و پروتکل Multicast Source Discovery Protocol (MSDP)
◦ مسیریابی بخش‌بندی‌شده (Segment Routing) یا به اختصار SR و SRv6، شبکه را قادر می‌سازد تا بسته‌های Multiprotocol Label Switching (MPLS) را هدایت کرده و ترافیک را بدون نیاز به پروتکل رزرو منابع (RSVP) برای مهندسی ترافیک (TE) مدیریت کند. این فناوری یک جایگزین برای صفحه کنترل (Control-plane) جهت افزایش مقیاس‌پذیری (Scalability) و مجازی‌سازی شبکه فراهم می‌کند. راهکار Cisco IP Fabric for Media به شما کمک می‌کند تا از روترهای SDI به زیرساختی مبتنی بر IP مهاجرت کنید. در یک زیرساخت مبتنی بر IP، یک کابل واحد ظرفیت انتقال چندین جریان ترافیکی دوطرفه را دارد و می‌تواند از اندازه‌های مختلف جریان بدون نیاز به تغییر در زیرساخت فیزیکی پشتیبانی کند.
◦ ابزار Cisco Nexus Dashboard Data Broker به مشتریان امکان مشاهده کامل شبکه و راهکارهای خود را می‌دهد که به آن‌ها در شناسایی و کاهش تهدیدات امنیتی، تشخیص و رفع گلوگاه‌های عملکردی (Performance Bottlenecks)، رعایت استانداردهای انطباق داده‌ها و کسب بینش در عملیات برنامه‌ریزی ظرفیت کمک می‌کند.
● برنامه‌پذیری (Programmability) گسترده
◦ اتوماسیون روز صفر (Day-zero) از طریق قابلیت Power On Auto Provisioning (POAP) که زمان آماده‌سازی (Provisioning) را به شدت کاهش می‌دهد
◦ یکپارچه‌سازی‌های پیشرو در صنعت برای برنامه‌های مدیریت پیکربندی DevOps، مانند Ansible. پشتیبانی گسترده و بومی از مدل‌های YANG و استانداردهای صنعتی OpenConfig از طریق RESTCONF/NETCONF/gNMI.
◦ رابط برنامه‌نویسی کاربردی (REST API) در تعامل با موتور مدیریت داده (DME)
◦ تله‌متری (Telemetry) مبتنی بر مدل که قابلیت مشاهده‌پذیری (Observability) شبکه را بهبود می‌بخشد
◦ میزبانی برنامه‌های کاربردی شخص ثالث با استفاده از Cisco Application Framework (CAF)
● مقیاس‌پذیری (Scalability) بالا، انعطاف‌پذیری و امنیت
◦ جداول ارسال (Forwarding) انعطاف‌پذیر در مدل‌های GX از حداکثر یک میلیون ورودی اشتراکی پشتیبانی می‌کنند. استفاده منعطف از فضای TCAM امکان تعریف سفارشی قالب‌های لیست کنترل دسترسی (ACL) را فراهم می‌سازد.
● شبکه‌سازی برای هوش مصنوعی/یادگیری ماشین (AI/ML)
◦ سوئیچ‌های ثابت سری Cisco N9300 GX از الگوریتم‌های نوآورانه مدیریت ازدحام (Congestion Management) و کنترل جریان (Flow Control) به همراه تأخیر (Latency) و تله‌متری (Telemetry) مناسب برای برآورده‌سازی الزامات طراحی شبکه‌های AI/ML پشتیبانی می‌کنند.
◦ کنترل جریان اولویت‌دار (PFC) یک قابلیت کلیدی است که در سوئیچ‌های سری Cisco N9000 پشتیبانی می‌شود و با ارسال فریم‌های توقف (pause frames) به فرستنده‌های مربوطه، از افت فریم‌های اترنت (Ethernet frame drops) از طریق سیگنال‌دهی، کنترل و مدیریت جریان‌های اترنت در طول مسیر جلوگیری می‌کند.
◦ این پلتفرم همچنین از اعلان صریح ازدحام (ECN) پشتیبانی می‌کند که با علامت‌گذاری بسته‌هایی که دچار ازدحام شده‌اند، بدون حذف ترافیک، اعلان‌های سرتاسری (End-to-End) را برای هر جریان IP فراهم می‌آورد.
◦ این پلتفرم با پشتیبانی از پروتکل‌های Data Center Bridging (DCB)، انتقال بدون اتلاف (Lossless) را برای Remote Direct Memory Access (RDMA) بر بستر Converged Ethernet (RoCE) فراهم می‌کند:
◦ انتخاب انتقال پیشرفته (ETS) در شرایط رقابت شبکه، پهنای باند (Bandwidth) را برای هر کلاس اولویت رزرو می‌کند.
◦ پروتکل تبادل پل‌زنی مرکز داده (DCBX) می‌تواند اطلاعات اولویت و پهنای باند (Bandwidth) را با نقاط پایانی (Endpoints) شناسایی و تبادل کند.
◦ تشخیص زودهنگام تصادفی وزنی (WRED) یک تکنیک جلوگیری از ازدحام (Congestion Avoidance) است که به سوئیچ‌های سری Cisco N9000 اجازه می‌دهد تا با علامت‌گذاری جریان‌هایی که ممکن است باعث ازدحام شوند، ازدحام در شبکه را شناسایی کرده و به آن واکنش نشان دهند.
◦ این پلتفرم از قابلیت نوآورانه مدیریت هوشمند بافر (Buffer Management) سیسکو بهره می‌برد که امکان تشخیص جریان‌های موش (Mice Flows) و فیل (Elephant Flows) را فراهم کرده و در صورت بروز تراکم در لینک، طرح‌های مدیریت صف (Queue-management) متفاوتی را بر اساس نیازهای ارسال شبکه بر روی آن‌ها اعمال می‌کند.
◦ قابلیت Approximate Fair Dropping (AFD) همراه با Elephant Trap (ETRAP). با استفاده از ETRAP، قابلیت AFD جریان‌های طولانی‌مدت (Elephant flows) را از جریان‌های کوتاه‌مدت (Mice flows) متمایز می‌کند. ETRAP تعداد بایت‌های جریان‌های ورودی را اندازه‌گیری کرده و آن را با آستانه (Threshold) تعریف‌شده توسط کاربر مقایسه می‌کند. پس از اینکه یک جریان از این آستانه عبور کند، به یک جریان طولانی‌مدت (Elephant flow) تبدیل می‌شود.
◦ اولویت‌بندی پویای بسته (DPP) قابلیتی را فراهم می‌کند که جریان‌های کوچک (Mice flows) و جریان‌های بزرگ (Elephant flows) را در دو صف مجزا تفکیک می‌کند تا فضای بافر (Buffer space) بتواند به‌طور مستقل به آن‌ها اختصاص یابد.
● دسترسی‌پذیری بالا (High Availability) در سخت‌افزار و نرم‌افزار
◦ فناوری Virtual Port-Channel (vPC) با حذف پروتکل Spanning Tree (STP)، امکان مسیردهی چندگانه (Multipathing) در لایه 2 را فراهم می‌کند. این فناوری همچنین بهره‌برداری کامل از پهنای باند (Bandwidth) دوطرفه و ساده‌سازی توپولوژی‌های منطقی لایه 2 را بدون نیاز به تغییر در مدل‌های مدیریتی و استقرار فعلی امکان‌پذیر می‌سازد.
◦ مسیریابی 64-way Equal-Cost MultiPath (ECMP) امکان استفاده از طراحی‌های fat-tree در لایه 3 (Layer 3) را فراهم می‌کند. این ویژگی به سازمان‌ها کمک می‌کند تا از گلوگاه‌های شبکه جلوگیری کرده، تاب‌آوری (Resiliency) را افزایش دهند و ظرفیت شبکه را با کمترین اختلال ارتقا دهند.
◦ ارتقای نگهداری نرم‌افزار (SMU) شامل اصلاحاتی برای یک نقص خاص است. این ارتقاها راهکاری سریع برای رفع مشکلات بحرانی ارائه می‌دهند.
◦ ارتقای نرم‌افزار در حین سرویس (ISSU) امکان به‌روزرسانی نرم‌افزار دستگاه را در حالی که سوئیچ (Switch) همچنان به ارسال ترافیک ادامه می‌دهد، فراهم می‌کند. ISSU زمان خرابی (Downtime) که معمولاً در اثر ارتقای نرم‌افزار ایجاد می‌شود را کاهش داده یا حذف می‌کند.
◦ این سوئیچ‌ها از واحدهای منبع تغذیه (PSU) و فن‌های با قابلیت تعویض در حین کار (Hot-swappable) با افزونگی (Redundancy) مدل N+1 استفاده می‌کنند.
● Cisco Nexus Dashboard
◦ پلتفرم Cisco Nexus Dashboard با بهره‌گیری از سادگی، اتوماسیون و تحلیل داده، عملیات شبکه در دیتاسنتر و فضای ابری را متحول می‌کند. سرویس‌های Cisco Nexus Dashboard Fabric Controller (NDFC)، Cisco Nexus Dashboard Insights (NDI)، Cisco Nexus Dashboard Orchestrator (NDO) و Cisco Nexus Dashboard Data Broker (NDDB) به صورت یکپارچه در Cisco Nexus Dashboard ارائه می‌شوند.
◦ سرویس Cisco Nexus Dashboard به همراه تمامی لایسنس‌های طبقه‌بندی‌شده سوئیچ‌های Cisco N9000 ارائه می‌شود. استفاده از Cisco Nexus Dashboard Fabric Controller نیازمند لایسنس Cisco Data Center Networking (DCN) Essentials، استفاده از Cisco Nexus Dashboard Orchestrator نیازمند لایسنس Cisco DCN Advantage و استفاده از Cisco Nexus Dashboard Insights نیازمند لایسنس Cisco DCN Premier یا لایسنس افزودنی Cisco DCN Day-2 Ops است.
مشخصات فنی
جدول 2 مشخصات فنی سوئیچ‌های ثابت سری Cisco Nexus GX را فهرست می‌کند.
جدول 2. مشخصات فنی سوئیچ‌های سری Cisco N9300-GX
آیتم | مشخصات فنی | ||
دستگاه | N9K-C9316D-GX | N9K-C93600CD-GX | N9K-C9364C-GX |
پورت‌ها | ● 16 پورت 400/100/40-Gbps از نوع QSFP-DD | ● 28 پورت 100/40-Gbps از نوع QSFP28 و 8 پورت 400/100/40-Gbps از نوع QSFP-DD | ● 64 پورت 100/40-Gbps از نوع QSFP28 |
سرعت‌های پشتیبانی شده | ● اترنت 40/100/400-Gbps ● پشتیبانی از Breakout در تمامی پورت‌ها، 1-16: 2x200, 4x100, 2x100, 8x50, 4x50, 2x50, 4x25, 4x10 ● 10G با استفاده از QSA | ● 40/100-Gbps در لینک‌های پایین‌دست (Downlinks) ● 40/100/400-Gbps در لینک‌های بالادست (Uplinks) ● پشتیبانی از Breakout: ◦ 1-24: 2x50G در تمامی پورت‌ها، 4x10G و 4x25G در پورت‌های فرد با غیرفعال‌سازی پورت‌های زوج ◦ 25-28: 2x50G, 4x10G, 4x25G در تمامی پورت‌ها ◦ 29-36: 2x50G, 4x10G, 4x25G, 4x100G در لینک‌های پایین‌دست تبدیل‌شده ● 10G با استفاده از QSA | ● 40/100-Gbps ● پشتیبانی از Breakout: ● 2x50, 2x25, 2x10 در تمامی پورت‌ها ● 4x10, 4x25G در تمامی پورت‌های با شماره فرد ● 10G با استفاده از QSA |
پردازنده (CPU) | ● 4 هسته‌ای | ● 4 هسته‌ای | ● 4 هسته‌ای |
حافظه سیستم | ● 32 گیگابایت | ● 32 گیگابایت | ● تا 32 گیگابایت |
درایو SSD | ● 128 گیگابایت | ● 128 گیگابایت | ● 128 گیگابایت |
بافر سیستم | ● 80 مگابایت | ● 80 مگابایت | ● 80 مگابایت |
پورت‌های مدیریتی | ● 2 پورت: 1 عدد RJ-45 و 1 عدد SFP | ● 2 پورت: 1 عدد RJ-45 و 1 عدد SFP | ● 2 پورت: 1 عدد RJ-45 و 1 عدد SFP |
پورت‌های USB | ● 1 | ● 1 | ● 1 |
پورت‌های سریال RS-232 | ● 1 | ● 1 | ● 1 |
منابع تغذیه | ● 2 عدد (افزونگی 1+1) ● 1100 وات AC ● 1100 وات DC ● 1100 وات HVAC/HVDC | ● 2 عدد (افزونگی 1+1) ● 1100 وات AC ● 1100 وات DC ● 1100 وات HVAC/HVDC | ● 2 عدد (افزونگی 1+1) ● 2000 وات AC ● 2000 وات DC ● 2000 وات HVAC/HVDC |
توان مصرفی معمول | ● 420 وات | ● 586 وات | ● 811 وات |
حداکثر توان مصرفی | ● 1010 وات | ● 1071 وات | ● 1622 وات |
ولتاژ ورودی (AC) | ● 100 تا 240 ولت | ● 100 تا 240 ولت | ● 100 تا 240 ولت |
ولتاژ ورودی | ● 100 تا 277 ولت | ● 100 تا 277 ولت | ● 100 تا 277 ولت |
ولتاژ ورودی (DC) | ● 40- تا 72- ولت | ● 40- تا 72- ولت | ● 40- تا 72- ولت |
ولتاژ ورودی | ● 240- تا 380- ولت | ● 240- تا 380- ولت | ● 240- تا 380- ولت |
فرکانس (AC) | ● 50 تا 60 هرتز | ● 50 تا 60 هرتز | ● 50 تا 60 هرتز |
فن‌ها | ● افزونگی 5+1 | ● افزونگی 5+1 | ● افزونگی 3+1 |
جریان هوا | ● ورودی و خروجی از سمت پورت | ● ورودی و خروجی از سمت پورت | ● ورودی و خروجی از سمت پورت |
ابعاد فیزیکی | ● (ارتفاع x عرض x عمق): 4.37 x 44.13 x 64.8 سانتی‌متر (1.72 x 17.37 x 25.5 اینچ) | ● (ارتفاع x عرض x عمق): 4.37 x 44.13 x 64.8 سانتی‌متر (1.72 x 17.37 x 25.5 اینچ) | ● ابعاد (ارتفاع x عرض x عمق): 8.61 x 44.23 x 57.4 سانتی‌متر (3.39 x 17.41 x 22.59 اینچ) |
آکوستیک (نویز) | ● 73.2 دسی‌بل در 50% سرعت فن، 81.8 دسی‌بل در 70% سرعت فن و 88.8 دسی‌بل در 100% سرعت فن | ● 73.2 دسی‌بل در 50% سرعت فن، 81.8 دسی‌بل در 70% سرعت فن و 88.8 دسی‌بل در 100% سرعت فن | ● 77.3 دسی‌بل در 50% سرعت فن، 88.6 دسی‌بل در 70% سرعت فن و 95.8 دسی‌بل در 100% سرعت فن |
انطباق با RoHS | ● بله | ● بله | ● بله |
میانگین زمان بین خرابی‌ها (MTBF) | ● 323,140 ساعت | ● 295,515 ساعت | ● 237,760 ساعت |
حداقل ایمیج ACI | ● ACI-N9KDK9-14.2(2e) | ● ACI-N9KDK9-14.2(2e) | ● ACI-N9KDK9-14.2(3) |
حداقل ایمیج NX-OS | ● NXOS-9.3.3 | ● NXOS-9.3.3 | ● NXOS-9.3.3 |
سری Cisco NGX همچنین پشتیبانی از قابلیت ACI spine-and-leaf تک‌تراشه (Single-chip) را معرفی می‌کند تا مشتریان بتوانند از یک دستگاه سری GX در استقرار به عنوان ACI spine یا ACI leaf برای پیاده‌سازی‌های کاملاً منعطف (Flexible) استفاده کنند.
جدول 3. پشتیبانی از ACI
آیتم | N9K-C9316D-GX | N9K-C93600CD-GX | N9K-C9364C-GX |
اسپاین (Spine) در ACI | بله | بله | بله |
لیف (Leaf) در ACI | بله | بله | بله |
توجه: این برگه داده (Data Sheet) تنها قابلیت‌های سخت‌افزاری را مشخص می‌کند. لطفاً برای جزئیات بیشتر به یادداشت‌های انتشار نرم‌افزار (Software Release Notes) و مستندات مربوط به ویژگی‌ها مراجعه کنید.
کارایی (Performance) و مقیاس‌پذیری (Scalability)
جدول 4 مشخصات عملکرد (Performance) و مقیاس‌پذیری (Scalability) سوئیچ‌های سری Cisco NGX را فهرست می‌کند.
جدول 4. مشخصات عملکرد (Performance) و مقیاس‌پذیری (Scalability)*
آیتم | سوئیچ‌های سری Cisco N9300-GX |
حداکثر تعداد مسیرهای تطبیق طولانی‌ترین پیشوند (LPM) برای IPv4** | 896,000 |
حداکثر تعداد ورودی‌های میزبان (Host) برای IPv4** | 896,000 |
حداکثر تعداد مسیرهای تطبیق طولانی‌ترین پیشوند (LPM) برای IPv6** | 448,000 |
حداکثر تعداد ورودی‌های میزبان (Host) برای IPv6** | 896,000 |
حداکثر تعداد ورودی‌های آدرس MAC** | 512,000 |
حداکثر تعداد مسیرهای چندپخشی (Multicast) | 32,000 |
تعداد گروه‌های نظارت بر پروتکل مدیریت گروه اینترنت (IGMP Snooping) | پیش‌فرض (Shipping): 8000 حداکثر: 32,000 |
حداکثر تعداد ورودی‌های لیست کنترل دسترسی (ACL) | به ازای هر بخش (Slice) از موتور فورواردینگ: ● 5000 ورودی (Ingress) ● 2000 خروجی (Egress) ● حداکثر: 20,000 ورودی (Ingress)، 8000 خروجی (Egress) |
حداکثر تعداد VLANها | 4096*** |
تعداد نمونه‌های مسیریابی و فورواردینگ مجازی (VRF) | پیش‌فرض (Shipping): 1000 حداکثر: 16,000 |
حداکثر تعداد مسیرهای ECMP | 64 |
حداکثر تعداد پورت‌چنل‌ها (Port Channels) | 512 |
حداکثر تعداد لینک‌ها در یک پورت‌چنل | 32 |
تعداد نشست‌های فعال SPAN | 4 |
حداکثر تعداد VLANها در نمونه‌های پروتکل درخت پوشای سریع برای هر VLAN (RPVST) | 3967 |
حداکثر تعداد گروه‌های پروتکل روتر آماده‌به‌کار (HSRP) | 490 |
حداکثر تعداد نمونه‌های پروتکل درخت پوشای چندگانه (MST) | 64 |
اندازه جدول جریان (Flow-table) مورد استفاده برای پلتفرم Cisco Tetration Analytics | 64,000 |
تعداد ورودی‌های ترجمه آدرس شبکه (NAT) | 1023 |
انطباق با استانداردهای نظارتی (Regulatory standards compliance)
جدول 5 خلاصه‌ای از انطباق با استانداردهای نظارتی (Regulatory Standards) برای این پلتفرم را ارائه می‌دهد.
جدول 5. انطباق با استانداردهای نظارتی: ایمنی و EMC
مشخصات فنی | توضیحات |
انطباق با مقررات (Regulatory compliance) | محصولات باید مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC دارای نشان CE باشند. |
ایمنی (Safety) | ● UL 60950-1 ویرایش دوم ● CAN/CSA-C22.2 No. 60950-1 ویرایش دوم ● EN 60950-1 ویرایش دوم ● IEC 60950-1 ویرایش دوم ● AS/NZS 60950-1 ● GB4943 |
سازگاری الکترومغناطیسی (EMC): آلایندگی‌ها | ● 47CFR Part 15 (CFR 47) کلاس A ● AS/NZS CISPR22 کلاس A ● CISPR22 کلاس A ● EN55022 کلاس A ● ICES003 کلاس A ● VCCI کلاس A ● EN61000-3-2 ● EN61000-3-3 ● KN22 کلاس A ● CNS13438 کلاس A |
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity) | ● EN55024 ● CISPR24 ● EN300386 ● سری KN 61000-4 |
RoHS | این محصول با استاندارد RoHS-6 سازگار است، با استثنا برای گوی‌های Ball Grid-Array (BGA) حاوی سرب و کانکتورهای پرس-فیت (press-fit) سربی. |
اپتیک‌های پشتیبانی شده: قابل اتصال (Pluggable)
برای کسب اطلاعات دقیق در مورد ماژول‌های نوری (Optical Modules) موجود و حداقل نسخه نرم‌افزاری مورد نیاز برای هر ماژول نوری پشتیبانی‌شده، به آدرس زیر مراجعه کنید:https://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html.
اطلاعات سفارش‌گذاری
جداول 6، 7 و 8 اطلاعات سفارش‌گذاری (Ordering Information) برای سوئیچ‌های سری Cisco N9300 GX را ارائه می‌دهند.
جدول 6. اطلاعات سفارش N93-C9316D-GX
شماره قطعه (Part number) | توضیحات محصول |
سخت‌افزار (Hardware) | |
N9K-C9316D-GX | سوئیچ Spine مدل N9316D با 16 پورت 400/100G QSFP-DD |
گزینه‌های فن (Fan options) | |
NXA-FAN-35CFM-PI | فن Nexus، مدل‌های N2000، 3000، 9000، تک فن، 35CFM، جریان هوای ورودی از سمت پورت |
NXA-FAN-35CFM-PE | فن Nexus، مدل‌های N2000، 3000، 9000، تک فن، 35CFM، جریان هوای خروجی از سمت پورت |
گزینه‌های منبع تغذیه (Power supply options) | |
NXA-PAC-1100W-PI2 | منبع تغذیه یدکی 1100 وات AC برای Nexus - جریان هوای ورودی از سمت پورت |
NXA-PAC-1100W-PE2 | منبع تغذیه یدکی 1100 وات AC برای Nexus - جریان هوای خروجی از سمت پورت |
NXA-PDC-1100W-PI | منبع تغذیه 1100 وات پلاتینیوم DC، جریان هوای ورودی از سمت پورت |
NXA-PDC-1100W-PE | منبع تغذیه 1100 وات پلاتینیوم DC، جریان هوای خروجی از سمت پورت |
NXA-PHV-1100W-PI | منبع تغذیه 1100 وات پلاتینیوم HV-AC-DC، جریان هوای ورودی از سمت پورت |
NXA-PHV-1100W-PE | منبع تغذیه 1100 وات پلاتینیوم HV-AC-DC، جریان هوای خروجی از سمت پورت |
لوازم جانبی (Accessories) | |
NXK-ACC-KIT-1RU | کیت لوازم جانبی ثابت برای N9000 |
جدول 7. اطلاعات سفارش N93-C93600CD-GX
شماره قطعه (Part number) | توضیحات محصول |
سخت‌افزار (Hardware) | |
N9K-C93600CD-GX | سوئیچ Spine and Leaf مدل N93600CD با 28 پورت 100/40G QSFP28 و 8 پورت 400/100G QSFP-DD |
گزینه‌های فن (Fan options) | |
NXA-FAN-35CFM-PI | فن Nexus، مدل‌های N2000، 3000، 9000، تک فن، 35CFM، جریان هوای ورودی از سمت پورت |
NXA-FAN-35CFM-PE | فن Nexus، مدل‌های N2000، 3000، 9000، تک فن، 35CFM، جریان هوای خروجی از سمت پورت |
گزینه‌های منبع تغذیه (Power supply options) | |
NXA-PAC-1100W-PI2 | منبع تغذیه یدکی 1100 وات AC برای Nexus - ورودی از سمت پورت |
NXA-PAC-1100W-PE2 | منبع تغذیه یدکی 1100 وات AC برای Nexus - خروجی از سمت پورت |
NXA-PDC-1100W-PI | منبع تغذیه 1100 وات پلاتینیوم DC، ورودی از سمت پورت |
NXA-PDC-1100W-PE | منبع تغذیه 1100 وات پلاتینیوم DC، خروجی از سمت پورت |
NXA-PHV-1100W-PI | منبع تغذیه 1100 وات پلاتینیوم HV-AC-DC، ورودی از سمت پورت |
NXA-PHV-1100W-PE | منبع تغذیه 1100 وات پلاتینیوم HV-AC-DC، خروجی از سمت پورت |
لوازم جانبی (Accessories) | |
NXK-ACC-KIT-1RU | کیت لوازم جانبی ثابت برای N9000 (1RU) |
جدول 8. اطلاعات سفارش‌گذاری N93-C9364C-GX
شماره قطعه (Part number) | توضیحات محصول |
سخت‌افزار (Hardware) | |
N9K-C9364C-GX | سوئیچ Spine and Leaf مدل N9364C با 64 پورت 100/40G QSFP28 |
گزینه‌های فن (Fan options) | |
NXA-FAN-160CFM2PI | فن Nexus، مدل‌های N2000, 3000, 9000، تک فن، 160CFM، جریان هوای ورودی از سمت پورت |
NXA-FAN-160CFM2PE | فن Nexus، مدل‌های N2000, 3000, 9000، تک فن، 160CFM، جریان هوای خروجی از سمت پورت |
گزینه‌های منبع تغذیه (Power supply options) | |
NXA-PAC-2KW-PI | منبع تغذیه یدکی 2000 وات AC برای Nexus - ورودی از سمت پورت |
NXA-PAC-2KW-PE | منبع تغذیه یدکی 2000 وات AC برای Nexus - خروجی از سمت پورت |
NXA-PDC-2KW-PI | منبع تغذیه 2000 وات پلاتینیوم DC، ورودی از سمت پورت |
NXA-PDC-2KW-PE | منبع تغذیه 2000 وات پلاتینیوم DC، خروجی از سمت پورت |
NXA-PHV-2KW-PI | منبع تغذیه 2000 وات پلاتینیوم HV-AC-DC، ورودی از سمت پورت |
لوازم جانبی (Accessories) | |
N9K-C9300-RMK | کیت نصب در رک (Rack Mount Kit) ثابت برای N9000 |
N9K-C9300-ACK | کیت لوازم جانبی ثابت برای N9000 |
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره سری Cisco N9000 و اطلاع از آخرین نسخه‌های نرم‌افزاری و توصیه‌های فنی، به این آدرس مراجعه کنید https://www.cisco.com/go/nexus9000.
| مدل | N9K-C9316D-GX |
