سوییچ نکسوس N9K-C93400LD-H1 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: N9K-C93400LD-H1
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ Cisco N93400LD-H1 یک راهکار شبکه با کارایی بالا و پیکربندی ثابت (Fixed-configuration) است که برای پاسخگویی به نیازهای سخت‌گیرانه مراکز داده مدرن و محیط‌های مجهز به 5G طراحی شده است. با تکامل شبکه‌های موبایل، نیاز به همگام‌سازی دقیق و ارتباطات فوق‌مطمئن با تأخیر (Latency) بسیار پایین برای خدماتی نظیر اتصال خودروهای خودران، اتوماسیون صنعتی و سلامت الکترونیک (eHealth) حیاتی شده است. این سوئیچ با فراهم کردن دقت زمان‌بندی لازم و اتصال پرسرعت مورد نیاز برای معماری‌های ابری نسل آینده، برای مقابله با این چالش‌ها مهندسی شده است.
فراتر از نقش آن در مخابرات، مدل N93400LD-H1 برای پشتیبانی از نیازهای فشرده بارهای کاری هوش مصنوعی و یادگیری ماشین (AI/ML) ساخته شده است. این دستگاه با ادغام تله‌متری پیشرفته، مدیریت ازدحام (Congestion Management) و قابلیت‌های فابریک با پهنای باند (Bandwidth) بالا، سازمان‌ها را قادر می‌سازد تا زیرساخت‌های شبکه کارآمد، مقیاس‌پذیر (Scalable) و امن ایجاد کنند. این محصول به عنوان یک پلتفرم چندمنظوره برای طراحی‌های Leaf و Spine عمل می‌کند و اطمینان می‌دهد که تیم‌های مرکز داده (Data Center) از ابزارهای دیداری و اتوماسیون لازم برای مدیریت مؤثر محیط‌های پیچیده فناوری اطلاعات برخوردار باشند.
نمای کلی محصول
سوئیچ Cisco N93400LD-H1 یک سوئیچ 1 یونیت (1RU) است که پهنای باند (Bandwidth) کلی قدرتمند 8 ترابیت بر ثانیه را ارائه می‌دهد. این دستگاه دارای پیکربندی پورت منعطف شامل 48 پورت با اتصال 50G و 4 پورت 400G است که از رابط‌های QSFP-DD با قابلیت سازگاری با نسل‌های قبلی (Backward compatible) استفاده می‌کند. این طراحی امکان تجمیع (Aggregation) با تراکم بالا را فراهم کرده و از سرعت‌های متنوعی مانند 10، 25 و 50 گیگابیت بر ثانیه برای پاسخگویی به نیازهای گوناگون زیرساختی پشتیبانی می‌کند. این سوئیچ توسط تکنولوژی Cloud Scale سیسکو قدرت‌دهی شده و شامل 40 مگابایت بافر بسته (Packet buffer) روی تراشه، به همراه رمزنگاری MACsec بر روی تمامی پورت‌ها برای تضمین امنیت داده‌ها است.
یکی از قابلیت‌های برجسته این مدل، پشتیبانی از پروتکل زمان دقیق (PTP) با دقت زمان‌بندی Class C 1588 در کنار اترنت همگام (SyncE) است. این ویژگی‌ها، توزیع فرکانس و زمان با دقت بالا را فراهم می‌کنند که برای کاربردهای مدرن صنعتی و 5G ضروری است. هنگامی که این سوئیچ با ابزارهای مدیریتی مانند Cisco Nexus Dashboard ترکیب شود، اتوماسیون، تحلیل و دید جامع (Visibility) را ارائه می‌دهد و آن را به زیرساختی قابل‌اطمینان برای شبکه‌های (Fabrics) پرسرعت AI/ML تبدیل می‌کند.
ویژگی‌ها و مزایا
- زمان‌بندی و همگام‌سازی پیشرفته (Advanced Timing and Synchronization):پشتیبانی از PTP (کلاس C 1588) و SyncE برای توزیع دقیق زمان و فرکانس.
- بهینه‌سازی هوش مصنوعی و یادگیری ماشین (AI/ML Optimization):شامل مدیریت هوشمند بافر، کنترل جریان اولویت‌دار (PFC)، اعلان صریح ازدحام (ECN) و حذف عادلانه تقریبی (AFD) برای جلوگیری از اتلاف بسته و مدیریت کارآمد جریان‌های ترافیکی.
- معماری با کارایی بالا (High-Performance Architecture):دارای 48 پورت 50G و 4 پورت 400G QSFP-DD، با پشتیبانی از 8 ترابیت بر ثانیه پهنای باند (Bandwidth) و رمزنگاری MACsec روی تمامی پورت‌ها.
- انعطاف‌پذیری عملیاتی (Operational Flexibility):پشتیبانی از Cisco ACI، VXLAN EVPN و طیف گسترده‌ای از پروتکل‌های مسیریابی لایه 3 (BGP، OSPF، IS-IS و غیره) برای طراحی‌های متنوع شبکه.
- برنامه‌پذیری گسترده (Extensive Programmability):تسهیل اتوماسیون روز صفر (Day-0) از طریق POAP و پشتیبانی از ابزارهای مدرن DevOps مانند Ansible، به همراه RESTCONF/NETCONF/gNMI برای تله‌متری مدل‌محور.
- دسترسی‌پذیری بالا (High Availability):تضمین پایداری شبکه با فناوری Virtual Port-Channel (vPC)، مسیریابی 128-way ECMP، ارتقای نرم‌افزاری در حین سرویس (ISSU) و منابع تغذیه و فن‌های ماژولار با قابلیت تعویض در حین کار (Hot-swappable).
- قابلیت مشاهده و تحلیل (Visibility and Analytics):یکپارچگی کامل با مجموعه Cisco Nexus Dashboard برای کسب بینش عمیق از شبکه، اتوماسیون فابریک و کاهش تهدیدات امنیتی.
نمای کلی محصول
ظهور شبکه‌های 5G فرصت‌ها و چالش‌های بی‌سابقه‌ای را برای شرکت‌های مخابراتی (Telcos) و سازمان‌ها جهت ارائه خدمات امن و تجربیات کاربری جدید ایجاد کرده است. هر نسل جدید از شبکه‌های موبایل، نیاز به افزایش دقت و صحت در استانداردها و راهکارهای همگام‌سازی (Synchronization) را دوچندان کرده است. فناوری 5G برای پشتیبانی از خدمات ارتباطات فوق‌مطمئن با تأخیر کم (URLLC) ضروری است و ارائه خدمات جدید درآمدزا مانند اتصال خودروهای خودران و خدمات سلامت الکترونیک (eHealth)، بدون همگام‌سازی زمانی بسیار دقیق و قابل‌اطمینان، امکان‌پذیر نیست. حتی خدماتی نظیر اینترنت اشیاء صنعتی (IoT) در مقیاس بزرگ و سایر خدمات اتوماسیون صنعتی نیز نیازمند همگام‌سازی زمانی قابل‌اطمینان هستند.
علاوه بر این، کاربردهای هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning) به طور فزاینده‌ای در مراکز داده امروزی مورد استفاده قرار می‌گیرند و سوئیچ‌های سری Cisco N9000 دارای قابلیت‌های سخت‌افزاری و نرم‌افزاری لازم برای ارائه تأخیر (Latency) مناسب، مکانیزم‌های مدیریت ازدحام (Congestion-management) و تله‌متری (Telemetry) جهت برآورده‌سازی نیازهای این کاربردها هستند. سوئیچ‌های سری Cisco N9000 به نیازهای مربوط به سوئیچینگ با کارایی بالا، بهره‌وری انرژی و ابعاد فشرده در زیرساخت‌های شبکه پاسخ می‌دهند و برای پشتیبانی از فابریک‌های 400G در طراحی‌های نسل جدید Leaf و Spine طراحی شده‌اند.
تیم‌های شبکه‌سازی در فضای ابری (Cloud) بزرگ و مراکز داده (Data Center) به راهکاری منعطف و قابل‌اطمینان نیاز دارند که بتواند زیرساخت فناوری اطلاعات (IT) آن‌ها را به‌طور کارآمد مدیریت، عیب‌یابی و تحلیل کند. علاوه بر این، آن‌ها به امنیت (Security)، اتوماسیون (Automation)، دید (Visibility)، تحلیل (Analytics) و تضمین (Assurance) نیاز دارند. سوئیچ‌های سری Cisco N9000 در کنار ابزارهایی مانند Cisco Nexus Dashboard Insights برای ایجاد دید و Nexus Dashboard Fabric Controller برای اتوماسیون، پلتفرم‌هایی ایده‌آل برای ساخت یک شبکه (Fabric) با کارایی بالا جهت هوش مصنوعی و یادگیری ماشین (AI/ML) هستند.
سوئیچ Cisco N93400LD-H1 پروتکل زمان دقیق (PTP) را با دقت زمان‌بندی Class C 1588 به سبد محصولات سوئیچ‌های ثابت N9000 معرفی می‌کند. این سوئیچ از طریق PTP و اترنت همگام (SyncE)، توزیع فرکانس و زمان را با دقت بالا ارائه می‌دهد. این سوئیچ با پورت‌های نوری 400G با قابلیت سازگاری با عقب (Backward-compatible) از نوع Quad Small Form-Factor Pluggable–Double Density (QSFP-DD) برای تجمیع (Aggregation) با تراکم بالا در سرعت 400 گیگابیت بر ثانیه ساخته شده است؛ همچنین سرعت‌ها و تراکم‌های پورت پایین‌تری از جمله 10، 25 و 50 گیگابیت بر ثانیه را نیز ارائه می‌دهد.سوئیچ Cisco N93400LD-H1 مبتنی بر فناوری Cisco Cloud Scale است که برای پشتیبانی از معماری ابری نسل آینده تجهیز شده است.
سوئیچ Cisco N93400LD-H1 یک سوئیچ 1 یونیت (1RU) با 48 پورت 50 گیگابیت اترنت و 4 پورت 400 گیگابیت اترنت است که از 8 ترابیت بر ثانیه پهنای باند (Bandwidth) پشتیبانی می‌کند. این سوئیچ دارای 40 مگابایت بافر بسته (Packet Buffer) داخلی و قابلیت MACsec بر روی تمامی پورت‌ها است.

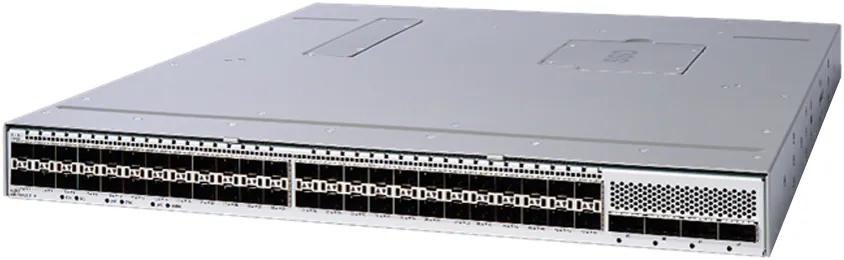

سوئیچ Cisco N93400LD-H1، نمای روبرو

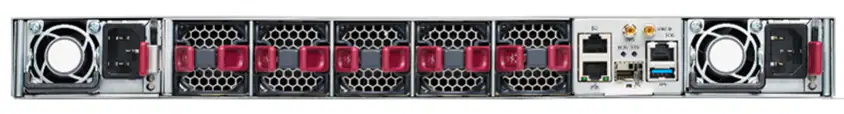

سوئیچ Cisco N93400LD-H1، نمای پشت
ویژگی‌ها و مزایا
جدول 1. ویژگی‌ها و مزایا
ویژگی‌ها | توضیحات و مزایا |
انعطاف‌پذیری معماری | سوئیچ‌های سری Cisco N9000 از Cisco Application Centric Infrastructure (Cisco ACI)، پروتکل Cisco NX-OS VXLAN EVPN، فناوری Cisco IP Fabric for Media، ابزار Cisco Nexus Data Broker و شبکه‌های لایه 2 مبتنی بر اترنت با استفاده از مجموعه‌ای جامع از پروتکل‌های یونیکست (Unicast) و مالتی‌کست (Multicast) IPv6/IPv4 و اترنت پشتیبانی می‌کنند.سیستم‌عامل اختصاصی Cisco NX-OS با نوآوری‌های جامع و اثبات‌شده. این سیستم‌عامل ماژولار است و برای هر پروتکل مسیریابی یک پردازش اختصاصی دارد: طراحی که ضمن افزایش در دسترس بودن (Availability)، خطاها را ایزوله می‌کند. ● راهکار پیشرو در صنعت شبکه مبتنی بر نرم‌افزار (SDN) با پشتیبانی از Cisco ACI. معماری Cisco ACI یک ساختار جامع و مبتنی بر هدف (Intent-driven) با اتوماسیون متمرکز و پروفایل‌های کاربردی مبتنی بر سیاست است. ● پشتیبانی از ساختارهای استاندارد VXLAN EVPN، شامل پشتیبانی سلسله‌مراتبی چندسایتی (برای اطلاعات بیشتر به بخش شبکه VXLAN با کنترل پلن MP-BGP EVPN مراجعه کنید.) ● معماری‌های BGP سه لایه، که امکان ایجاد ساختارهای شبکه IPv6 افقی و بدون مسدودسازی (Nonblocking) را در مقیاس وب فراهم می‌کند. ● پشتیبانی جامع از پروتکل‌های مسیریابی لایه 3 (v4 و v6) یونیکست و مالتی‌کست، شامل BGP، پروتکل Open Shortest Path First (OSPF)، پروتکل Interior System to Interior System (IS-IS)، پروتکل Enhanced Interior Gateway Routing Protocol (EIGRP)، پروتکل Routing Information Protocol Version 2 (RIPv2)، پروتکل Protocol Independent Multicast Sparse Mode (PIM-SM)، پروتکل Source-Specific Multicast (SSM) و پروتکل Multicast Source Discovery Protocol (MSDP). ● قابلیت Segment Routing (SR و SRv6) به شبکه اجازه می‌دهد بسته‌های Multiprotocol Label Switching (MPLS) را ارسال کرده و ترافیک را بدون نیاز به پروتکل Resource Reservation Protocol (RSVP) Traffic Engineering (TE) مهندسی کند. این قابلیت یک جایگزین برای کنترل پلن جهت افزایش مقیاس‌پذیری شبکه و مجازی‌سازی ارائه می‌دهد. Cisco IP Fabric for Media به شما کمک می‌کند تا از روترهای SDI به زیرساخت مبتنی بر IP مهاجرت کنید. در یک زیرساخت مبتنی بر IP، یک کابل واحد ظرفیت انتقال چندین جریان ترافیک دوطرفه را دارد و می‌تواند اندازه‌های مختلف جریان را بدون نیاز به تغییر در زیرساخت فیزیکی پشتیبانی کند. ● ابزار Nexus Dashboard Data Broker به مشتریان دید کاملی نسبت به شبکه و راهکارهای خود می‌دهد که به آن‌ها در شناسایی و کاهش تهدیدات امنیتی، درک و رفع گلوگاه‌های عملکردی، رعایت انطباق داده‌ها و کسب بینش در عملیات برنامه‌ریزی ظرفیت کمک می‌کند. ● برنامه‌پذیری گسترده |
اتوماسیون روز صفر (Day-0) از طریق قابلیت Power On Auto Provisioning (POAP) که زمان راه‌اندازی را به شدت کاهش می‌دهد. | ● یکپارچه‌سازی‌های پیشرو در صنعت برای برنامه‌های مدیریت پیکربندی DevOps مانند Ansible. پشتیبانی گسترده از مدل‌های بومی YANG و مدل‌های استاندارد صنعتی OpenConfig از طریق RESTCONF/NETCONF/gNMI. ● رابط برنامه‌نویسی REST API برای تعامل با موتور مدیریت داده (DME). ● تله‌متری مبتنی بر مدل (Model-Driven) که دید شبکه را بهبود می‌بخشد. ● میزبانی برنامه‌های شخص ثالث با استفاده از Cisco Application Framework (CAF). ● مقیاس‌پذیری بالا، انعطاف‌پذیری و امنیت |
جداول فورواردینگ (Forwarding) منعطف که از حداکثر دو میلیون ورودی مشترک پشتیبانی می‌کنند. | ● ورودی و خروجی مشترک منعطف با حداکثر 28,000 ورودی ACL. ● قابلیت IEEE 802.1ae MAC Security (MACsec) در تمامی پورت‌ها، که امکان رمزنگاری ترافیک در لایه فیزیکی را فراهم کرده و اتصال امن سرور، Border Leaf و اتصال Leaf-to-Spine را تأمین می‌کند. ● شبکه‌سازی هوش مصنوعی و یادگیری ماشین (AI/ML) |
سوئیچ‌های سری Cisco N9000 از الگوریتم‌های نوآورانه مدیریت ازدحام و کنترل جریان به همراه تأخیر (Latency) و تله‌متری مناسب برای برآورده کردن نیازهای طراحی ساختارهای AI/ML پشتیبانی می‌کنند. | قابلیت Priority Flow Control (PFC) یک ویژگی کلیدی در سوئیچ‌های سری Cisco N9000 است که با ارسال فریم‌های توقف (Pause frames) به فرستنده‌های مربوطه، از افت فریم‌های اترنت با سیگنال‌دهی، کنترل و مدیریت جریان‌های اترنت در طول مسیر جلوگیری می‌کند. ● این پلتفرم همچنین از Explicit Congestion Notification (ECN) پشتیبانی می‌کند که با علامت‌گذاری بسته‌هایی که دچار ازدحام شده‌اند، بدون حذف ترافیک، اعلان‌های سرتاسری (End-to-end) را برای هر جریان IP فراهم می‌کند. این پلتفرم قادر به ردیابی آمار ECN، از جمله تعداد بسته‌های علامت‌گذاری شده‌ای که دچار ازدحام شده‌اند، می‌باشد. ● این پلتفرم انتقال بدون افت (Lossless) را برای Remote Direct Memory Access (RDMA) بر روی اترنت همگرا (RoCE) با پشتیبانی از پروتکل‌های Data Center Bridging (DCB) ارائه می‌دهد: ● قابلیت Enhanced Transmission Selection (ETS) که پهنای باند (Bandwidth) را به ازای هر کلاس اولویت در شرایط رقابت شبکه رزرو می‌کند. ◦ پروتکل Data Center Bridging Exchange Protocol (DCBX) که می‌تواند اطلاعات اولویت و پهنای باند را با نقاط پایانی (Endpoints) کشف و تبادل کند. ◦ تکنیک Weighted Random Early Detection (WRED) یک روش جلوگیری از ازدحام است که به سوئیچ‌های سری Cisco N9000 اجازه می‌دهد با علامت‌گذاری جریان‌هایی که ممکن است باعث ازدحام شوند، ازدحام در شبکه را شناسایی و به آن واکنش نشان دهند. ● این پلتفرم مدیریت هوشمند بافر (Buffer) نوآورانه سیسکو را ارائه می‌دهد که قابلیت تشخیص جریان‌های کوچک (Mice flows) و جریان‌های بزرگ (Elephant flows) و اعمال طرح‌های مختلف مدیریت صف بر اساس نیازهای فورواردینگ شبکه در صورت بروز ازدحام لینک را فراهم می‌کند. ● قابلیت Approximate Fair Dropping (AFD) همراه با Elephant Trap (ETRAP). با استفاده از ETRAP، قابلیت AFD جریان‌های بزرگ طولانی‌مدت را از جریان‌های کوچک کوتاه‌مدت متمایز می‌کند. ETRAP تعداد بایت‌های جریان‌های ورودی را اندازه‌گیری کرده و آن را با آستانه ETRAP تعریف‌شده توسط کاربر مقایسه می‌کند. پس از عبور جریان از این آستانه، به عنوان یک جریان بزرگ (Elephant flow) شناخته می‌شود. ● قابلیت Dynamic Packet Prioritization (DPP) امکان جداسازی جریان‌های کوچک و جریان‌های بزرگ را در دو صف متفاوت فراهم می‌کند تا فضای بافر بتواند به طور مستقل به آن‌ها اختصاص یابد. ● در دسترس بودن بالای سخت‌افزار و نرم‌افزار |
تکنولوژی Virtual Port-Channel (vPC) که از طریق حذف پروتکل Spanning Tree Protocol (STP)، مسیردهی چندگانه (Multipathing) لایه 2 را فراهم می‌کند. | ● فراهم کردن قابلیت اتصال ساختارها در محیط VXLAN، که نیاز به VPC نظیر به نظیر را از بین می‌برد. مسیریابی 128-way Equal-Cost MultiPath (ECMP) امکان استفاده از طراحی‌های لایه 3 Fat-tree را فراهم می‌کند. این ویژگی به سازمان‌ها کمک می‌کند تا از گلوگاه‌های شبکه جلوگیری کرده، تاب‌آوری (Resiliency) را افزایش دهند و ظرفیت را با کمترین اختلال در شبکه اضافه کنند. ● به‌روزرسانی‌های نگهداری نرم‌افزار (SMUs) شامل اصلاحاتی برای نقص‌های خاص هستند. آن‌ها راهکاری سریع برای حل مشکلات بحرانی ارائه می‌دهند. ● به‌روزرسانی‌های نرم‌افزاری در حین سرویس (ISSUs) اجازه می‌دهند نرم‌افزار دستگاه در حالی که سوئیچ به ارسال ترافیک ادامه می‌دهد، ارتقا یابد. ISSUs زمان خرابی (Downtime) معمول ناشی از ارتقای نرم‌افزار را کاهش داده یا حذف می‌کنند. ● این سوئیچ‌ها از واحدهای منبع تغذیه (PSUs) و فن‌های قابل تعویض در حین کار (Hot-swappable) با افزونگی N+1 استفاده می‌کنند. ● Cisco Nexus Dashboard |
پلتفرم Cisco Nexus Dashboard عملیات شبکه مرکز داده و ابری را از طریق سادگی، اتوماسیون و تحلیل متحول می‌کند. سرویس‌های Cisco Nexus Dashboard Fabric Controller (NDFC)، Cisco Nexus Dashboard Insights (NDI)، Cisco Nexus Dashboard Orchestrator (NDO) و Cisco Nexus Dashboard Data Broker (NDDB) به عنوان سرویس در Cisco Nexus Dashboard یکپارچه شده‌اند. | Cisco Nexus Dashboard به همراه تمامی لایسنس‌های رده‌بندی شده سوئیچ‌های Cisco N9000 ارائه می‌شود. Cisco Nexus Dashboard Fabric Controller نیازمند لایسنس Cisco Data Center Networking (DCN) Essentials، سرویس Cisco Nexus Dashboard Orchestrator نیازمند لایسنس Cisco DCN Advantage و Cisco Nexus Dashboard Insights نیازمند لایسنس Cisco DCN Premier یا لایسنس افزودنی Cisco DCN Day-2 Ops است. Cisco Nexus Dashboard به همراه تمامی لایسنس‌های طبقه‌بندی‌شده سوئیچ‌های Cisco N9000 ارائه می‌شود. Cisco Nexus Dashboard Fabric Controller نیازمند لایسنس Cisco Data Center Networking (DCN) Essentials، ابزار Cisco Nexus Dashboard Orchestrator نیازمند لایسنس Cisco DCN Advantage و Cisco Nexus Dashboard Insights نیازمند لایسنس Cisco DCN Premier یا لایسنس الحاقی Cisco DCN Day-2 Ops است. |
مجوزدهی (Licensing)
نرم‌افزار پیش‌فرض سیستم دارای مجموعه‌ای جامع از ویژگی‌های امنیتی و مدیریتی لایه 2 (Layer-2) است. برای فعال‌سازی عملکردهای اضافی، از جمله مسیریابی (Routing) لایه 3 (Layer-3) به صورت IP unicast و IP multicast و همچنین Cisco Nexus Data Broker، باید لایسنس‌های اضافی نصب کنید. سوئیچ Cisco N93400LD-H1 از لایسنس‌های اشتراکی کلاس XF شامل Cisco Data Center Network (Cisco DCN) Premier، Advantage و Essentials استفاده می‌کند. راهنمای لایسنس، بسته‌بندی نرم‌افزاری و لایسنس‌های موجود برای فعال‌سازی ویژگی‌های پیشرفته را تشریح می‌کند. برای اطلاع از آخرین اطلاعات انتشار نرم‌افزار و توصیه‌ها، به یادداشت‌های انتشار (Release Notes) مراجعه کنید.
مشخصات محصول
جدول 2. مشخصات فنی سوئیچ Cisco N93400LD-H1
آیتم | سوئیچ Cisco N93400LD-H1 |
مشخصات فنی | ● 48 پورت 50G SFP56 و 4 پورت 400G QSFP-DD ● پشتیبانی از بریک‌اوت (Breakout) 4 در 10G، 4 در 25G و 4 در 100G روی پورت‌های 400G ● حافظه بافر روی تراشه (On-die buffer): 40 مگابایت ● حافظه سیستم: 32 گیگابایت، قابل ارتقا تا 64 گیگابایت ● حافظه SSD: 128 گیگابایت ● درگاه USB: 1 پورت ● پورت‌های کنسول سریال RS-232: 1 عدد ● پورت‌های مدیریتی: 2 عدد ● پورت‌های ورودی یا خروجی GPS 1PPS: 1 عدد ● پورت‌های ورودی یا خروجی GPS 10Mhz: 1 عدد ● پردازنده (CPU): 4 هسته‌ای |
زمان‌بندی (Timing) | ● اترنت همگام‌سازی شده (SyncE) ● پشتیبانی از G.8275.1 و G.8275.2 کلاس C در تمامی پورت‌ها |
توان و خنک‌کنندگی | ● توان: 1400 وات AC، 2000 وات DC، 2000 وات HV ● قابلیت تعویض در حین کار (Hot-swappable)، 5 فن، افزونگی (Redundancy) 1+4 ● توان مصرفی معمول: 394 وات ● حداکثر توان مصرفی: 765 وات |
مشخصات فیزیکی و محیطی | ● ابعاد (ارتفاع x عرض x عمق): 4.37 x 43.94 x 50.00 سانتی‌متر ● آکوستیک (نویز صوتی): ◦ ورودی هوا از سمت پورت: ◦ در سرعت 50 درصد فن: 70.5 دسی‌بل ◦ در سرعت 70 درصد فن: 78.9 دسی‌بل ◦ در سرعت 90 درصد فن: 84.6 دسی‌بل ◦ در سرعت 100 درصد فن: 87.2 دسی‌بل ◦ خروجی هوا از سمت پورت: ◦ در سرعت 60 درصد فن: 73.4 دسی‌بل ◦ در سرعت 80 درصد فن: 80.0 دسی‌بل ◦ در سرعت 100 درصد فن: 85.2 دسی‌بل ● دمای عملیاتی: 0 تا 40 درجه سانتی‌گراد ● دمای غیرعملیاتی (دمای نگهداری): 40- تا 55 درجه سانتی‌گراد ● رطوبت: 5 تا 95 درصد (بدون میعان) ● ارتفاع از سطح دریا: 0 تا 4000 متر ● میانگین زمان بین خرابی‌ها (MTBF): 224,280 ساعت |
جدول 3. مشخصات منبع تغذیه (Power-supply) سوئیچ Cisco N93400LD-H1
مدل | منبع تغذیه (Power Supply) AC مدل Cisco N9300 | منبع تغذیه (Power Supply) DC مدل Cisco N9300 | منبع تغذیه (Power Supply) HV مدل Cisco N9300 |
توان خروجی (Output Power) | 1400 وات | 2000 وات | 2000 وات |
ولتاژ ورودی (Input Voltage) | 90 تا 140 ولت AC 180 تا 264 ولت AC | 40- تا 72- ولت DC | 90 تا 140 ولت AC 180 تا 305 ولت AC 192 تا 400 ولت DC |
فرکانس ورودی (Input Frequency) | 50/60 هرتز | - | 50/60 هرتز |
کانکتور (Connector) | IEC60320 C14 | Amphenol C10-638976-000 | Anderson Power product: Saf-D-Grid |
بهره‌وری (Efficiency) | رتبه بهره‌وری 80PLUS Platinum | رتبه بهره‌وری 80PLUS Platinum |
جدول 4. مشخصات عملکرد (Performance) و مقیاس‌پذیری (Scalability)
آیتم | سوئیچ Cisco N93400LD-H1 |
تعداد اسلایس‌ها (Slices) | ● 2 اسلایس |
حداکثر تعداد مسیرهای IPv4 با تطبیق طولانی‌ترین پیشوند (LPM)* | ● ~2 میلیون |
حداکثر تعداد ورودی‌های میزبان IPv4* | ● ~2 میلیون |
حداکثر تعداد مسیرهای IPv6 با تطبیق طولانی‌ترین پیشوند (LPM)* | ● ~1 میلیون |
حداکثر تعداد ورودی‌های میزبان IPv6* | ● ~2 میلیون |
حداکثر تعداد ورودی‌های آدرس MAC* | ● ~1 میلیون |
حداکثر تعداد مسیرهای چندپخشی (Multicast) | ● 256,000 |
تعداد گروه‌های نظارت بر پروتکل مدیریت گروه اینترنت (IGMP Snooping) | ● حداکثر: 32,000 |
حداکثر تعداد ورودی‌های لیست کنترل دسترسی (ACL) | ● 14,000 ورودی اشتراکی ورودی و خروجی در هر اسلایس حداکثر: 28,000 ورودی اشتراکی ورودی و خروجی |
حداکثر تعداد VLANها | ● 4096 ** |
تعداد نمونه‌های مسیریابی و فورواردینگ مجازی (VRF) | ● حداکثر: 16,000 |
حداکثر تعداد مسیرهای ECMP | ● 128 |
حداکثر تعداد پورت‌چنل‌ها (Port Channels)* | ● 512 |
حداکثر تعداد لینک‌ها در یک پورت‌چنل* | ● 32 |
تعداد نشست‌های SPAN | ● 32 (4 فعال) |
حداکثر تعداد VLANها در نمونه‌های پروتکل درخت پوشای سریع برای هر VLAN (RPVST) | ● 4K |
حداکثر تعداد گروه‌های پروتکل روتر آماده‌به‌کار (HSRP) | ● 1000 |
حداکثر تعداد نمونه‌های پروتکل درخت پوشای چندگانه (MST) | ● 64 |
اندازه جدول جریان (Flow-table) | ● 128K در هر اسلایس |
تعداد ورودی‌های ترجمه آدرس شبکه (NAT) | ● 2000 |
تعداد صف‌های خروجی در هر پورت فیزیکی | ● 8 |
جدول 5. وزن
شماره قطعه (Part number) | وزن |
N9K-C93400LD-H1 بدون منبع تغذیه یا فن | 18.7 پوند (8.48 کیلوگرم) |
N9K-C93400LD-H1 با منبع تغذیه و فن | 23.5 پوند (10.65 کیلوگرم) |
NXA-PAC-1400W-PI / NXA-PAC-1400W-PE | 2.50 پوند (1.13 کیلوگرم) |
NXA-PDC-2KW-PI / NXA-PDC-2KW-PE | 2.73 پوند (1.24 کیلوگرم) |
NXA-FAN-35CFM-PI | 0.28 پوند (0.13 کیلوگرم) |
ماژول‌های نوری (Optics modules) پشتیبانی‌شده
برای جزئیات بیشتر در مورد ماژول‌های نوری (Optical Modules) موجود و حداقل نسخه نرم‌افزاری مورد نیاز برای هر ماژول نوری پشتیبانی‌شده، بازدید کنید از اینجا.
جدول 6. اطلاعات سفارش
شماره قطعه | توضیحات محصول |
N9K-C93400LD-H1 | سوئیچ Cisco N9300 با 48 پورت 50G و 4 پورت 400G |
N9K-C93400LD-H1= | سوئیچ Cisco N9300 با 48 پورت 50G و 4 پورت 400G بدون منبع تغذیه و فن |
NXA-PAC-1400W-PI | منبع تغذیه 1400 وات AC سیسکو برای Cisco N9000، ورودی هوا از سمت پورت |
NXA-PAC-1400W-PI= | منبع تغذیه 1400 وات AC سیسکو برای Cisco N9000، ورودی هوا از سمت پورت، یدکی |
NXA-PAC-1400W-PE | منبع تغذیه 1400 وات AC سیسکو برای Cisco N9000، خروجی هوا از سمت پورت |
NXA-PAC-1400W-PE= | منبع تغذیه 1400 وات AC سیسکو برای Cisco N9000، خروجی هوا از سمت پورت، یدکی |
NXA-PDC-2KW-PI | منبع تغذیه 2 کیلووات DC سیسکو برای Cisco Nexus 9K، ورودی هوا از سمت پورت |
NXA-PDC-2KW-PI= | منبع تغذیه 2 کیلووات DC سیسکو برای Cisco Nexus 9K، ورودی هوا از سمت پورت، یدکی |
NXA-PDC-2KW-PE | منبع تغذیه 2 کیلووات DC سیسکو برای Cisco Nexus 9K، خروجی هوا از سمت پورت |
NXA-PDC-2KW-PE= | منبع تغذیه 2 کیلووات DC سیسکو برای Cisco Nexus 9K، خروجی هوا از سمت پورت، یدکی |
NXA-PHV-2KW-PI | منبع تغذیه 2 کیلووات PHV سیسکو برای Cisco Nexus، ورودی هوا از سمت پورت |
NXA-PHV-2KW-PI= | منبع تغذیه 2 کیلووات PHV سیسکو برای Cisco Nexus، ورودی هوا از سمت پورت، یدکی |
NXA-FAN-35CFM-PI | فن سیسکو Nexus، 35CFM، جریان هوای ورودی از سمت پورت به همراه EEPROM |
NXA-FAN-35CFM-PI= | فن سیسکو Nexus، 35CFM، جریان هوای ورودی از سمت پورت به همراه EEPROM، یدکی |
NXA-FAN-35CFM-PE | فن سیسکو Nexus، 35CFM، جریان هوای خروجی از سمت پورت به همراه EEPROM |
NXA-FAN-35CFM-PE= | فن سیسکو Nexus، 35CFM، جریان هوای خروجی از سمت پورت به همراه EEPROM، یدکی |
NXK-ACC-KIT-1RU | کیت لوازم جانبی ثابت Nexus 3K/9K، با قابلیت جداسازی از جلو و عقب 1RU |
NXK-ACC-KIT-1RU= | کیت لوازم جانبی ثابت Nexus 3K/9K، با قابلیت جداسازی از جلو و عقب 1RU، یدکی |
NXK-ACC-KIT-2P | کیت لوازم جانبی ثابت Nexus به همراه کیت نصب رک 2-پسته برای 9348GC-FXP |
NXK-ACC-KIT-2P= | کیت لوازم جانبی ثابت Nexus به همراه کیت نصب رک 2-پسته برای 9348GC-FXP، یدکی |
انطباق با استانداردهای نظارتی (Regulatory standards compliance)
جدول 7. انطباق با استانداردهای نظارتی: ایمنی و EMC
مشخصات فنی | توضیحات |
انطباق با مقررات (Regulatory compliance) | محصولات مطابق با نشان CE بر اساس دستورالعمل‌های 2014/30/EU و 2014/35/EU هستند |
ایمنی (Safety) | ● استاندارد ANSI/UL 60950-1 ویرایش دوم و 62368-1 ویرایش سوم ● استاندارد CAN/CSA-C22.2 شماره 60950-1 ویرایش دوم و 62368-1 ویرایش سوم ● استاندارد EN 62368-1 ویرایش دوم ● استاندارد IEC 62368-1 ویرایش سوم ● استاندارد AS/NZS 62368-1 ویرایش سوم |
سازگاری الکترومغناطیسی (EMC): انتشار* | ● استاندارد 47 CFR Part 15 کلاس A ● استاندارد CISPR32 کلاس A ● استاندارد CNS 15936 ● استاندارد EN 55032 کلاس A ● استاندارد EN 61000-3-3 ● استاندارد EN IEC 61000-3-11 ● استاندارد EN IEC 61000-3-2 ● استاندارد EN61000-3-12 ● استاندارد ICES-003:Iss:7 کلاس A ● استاندارد KS C 9832 ● استاندارد VCCI-CISPR 32 کلاس A |
سازگاری الکترومغناطیسی (EMC): ایمنی | ● استاندارد CISPR24 ● استاندارد CISPR35 ● استاندارد EN55035 ● استاندارد EN/IEC61000-6-1 ● استاندارد EN 300 386 ● استاندارد EN61000-6-1 ● استاندارد EN61000-6-2 ● استاندارد IEC61000-6-1 ● استاندارد IEC61000-6-2 ● استاندارد KS C 9835 |
استاندارد RoHS | ● این محصول با استاندارد RoHS-6 سازگار است، با استثنائات مربوط به گوی‌های لحیم‌کاری Ball Grid-Array (BGA) و کانکتورهای پرس-فیت سربی. |
| مدل | N9K-C93400LD-H1 |
