فابریک ماژول N9K-C9508-FM-G سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: N9K-C9508-FM-G
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های سری Cisco N9500 خانواده‌ای از سوئیچ‌های ماژولار دیتاسنتر هستند که برای پاسخگویی به نیازهای شبکه در حال تحول در محیط‌های مدرن سازمانی و ابری (Cloud) طراحی شده‌اند. این پلتفرم با تمرکز بر مقیاس‌پذیری (Scalability)، عملکرد بالا و بهره‌وری انرژی، امکان گذار بی‌وقفه به اتصالات با سرعت بالاتر را فراهم کرده و در عین حال انعطاف‌پذیری عملیاتی را در مدل‌های مختلف استقرار حفظ می‌کند.
این سوئیچ‌ها با قابلیت فعالیت در دو حالت عملیاتی مجزا—یعنی Cisco Application Centric Infrastructure (Cisco ACI) یا حالت استاندارد Cisco NX-OS—به سازمان‌ها این امکان را می‌دهند تا میان یک معماری سیاست‌محور (Intent-based policy architecture) با اتوماسیون کامل و یک زیرساخت شبکه لایه 2/3 سنتی یا قابل‌برنامه‌ریزی (Programmable)، یکی را انتخاب کنند. این زیرساخت به فناوری‌های پیشرفته‌ای نظیر VXLAN EVPN و Segment Routing مجهز شده است.
نمای کلی محصول
پلتفرم سوئیچینگ ماژولار Cisco N9500 Series شامل سه گزینه اصلی شاسی سخت‌افزاری است: شاسی Cisco N9504 (دارای 4 اسلات)، شاسی Cisco N9508 (دارای 8 اسلات) و شاسی Cisco N9516 (دارای 16 اسلات). این سوئیچ‌ها از قطعات ماژولار مشترک در کل این سری بهره می‌برند که شامل سوپروایزرها (Supervisors)، کنترلرهای سیستم (System Controllers)، واحدهای منبع تغذیه (Power Supply Units) و گزینه‌های کارت شبکه (Line Card) می‌شود؛ در حالی که از ماژول‌های فابریک (Fabric Modules) اختصاصی هر شاسی و سینی‌های فن عمودی (Vertical Fan Trays) که در قسمت عقب نصب می‌شوند، استفاده می‌کنند.
پلتفرم N9500 Series با بهره‌گیری از مجموعه‌ای جامع از کارت‌های شبکه ماژولار (Modular Line Cards) و ماژول‌های فابریک (Fabric Modules)، از پیکربندی‌های با چگالی بالای پورت (High-density Port Configurations) در رابط‌های اترنت 1، 10، 25، 40، 50، 100، 200 و 400 گیگابیت پشتیبانی می‌کند. بسته به شاسی (Chassis) و کارت شبکه انتخابی، این سیستم‌ها قابلیت مقیاس‌پذیری برای پشتیبانی از حداکثر 256 پورت 400 گیگابیت، 524 پورت 200 گیگابیت، 1024 پورت 100 گیگابیت، 2048 پورت 50 گیگابیت، 1024 پورت 40 گیگابیت و یا 2304 پورت 25 گیگابیت یا 1/10 گیگابیت اترنت را دارند.
سبد محصولات این سری شامل خانواده‌های متعددی از کارت‌های شبکه (Line Card) است که برای کاربردهای خاص طراحی شده‌اند؛ این موارد شامل کارت‌های شبکه با چگالی بالا و مقیاس‌پذیر ابری (Cloud-Scale)، کارت‌های شبکه کلاسیک (Classic) و کارت‌های شبکه سری R با بافر عمیق (Deep-buffer R-Series) می‌باشد. این گزینه‌ها پاسخگوی نقش‌های متنوع شبکه، از طراحی‌های پرسرعت ستون فقرات (Spine) و تجمیع (Aggregation) گرفته تا دسترسی‌های متراکم لایه دسترسی (Leaf Access) و زیرساخت‌های ابری چندمستاجری (Multi-tenant Cloud Fabrics) هستند.
ویژگی‌ها و مزایا (Features and benefits)
-
عملکرد بالا و تأخیر پایین (Low Latency):ارائه نرخ انتقال (Throughput) غیرمسدودکننده با تأخیر بسیار کم (تا 5 میکروثانیه) در تمامی سرعت‌های پورت پشتیبانی‌شده، که موجب تسهیل انتقال داده با سرعت بالا در ساختارهای شبکه متراکم (Dense Network Fabrics) می‌شود.
-
انعطاف‌پذیری عملیاتی جامع (Comprehensive Operational Flexibility):پشتیبانی از دو حالت عملیاتی: مدیریت خودکار مبتنی بر سیاست (Policy-driven management) از طریق Cisco ACI یا مسیریابی و سوئیچینگ لایه 2/3 قابل برنامه‌ریزی با استفاده از سیستم‌عامل ماژولار Cisco NX-OS.
-
تجمیع (Aggregation) با چگالی بالا و سرعت‌های چندگانه:امکان مهاجرت روان از لایه‌های دسترسی (Access Layers) با سرعت‌های 1G، 10G و 25G به معماری‌های هسته (Core) و ستون فقرات (Spine) با سرعت‌های 40G، 100G و 400G را بدون نیاز به تغییرات مخرب در زیرساخت فراهم می‌کند.
-
تله‌متری و دید پیشرفته (Advanced Telemetry and Visibility):یکپارچه‌سازی تله‌متری گسترده در سطح جریان (flow-level) و سطح سوئیچ (switch-level) برای ارائه معیارهای عملیاتی در لحظه، پایش عملکرد و دید عملیاتی (actionable visibility) در شبکه.
-
دسترسی‌پذیری بالا (High Availability) و افزونگی (Redundancy):حذف نقاط شکست تکی (Single Points of Failure) از طریق بهره‌گیری از سوپروایزرهای افزونه، کنترلرهای سیستم، منابع تغذیه، سینی‌های فن و حداکثر 6 ماژول فابریک که تضمین‌کننده کاهش تدریجی ظرفیت (Graceful Capacity Degradation) در هنگام بروز مشکلات ماژولی هستند.
-
معماری آینده‌نگر (Future-Proof Architecture):طراحی‌شده برای پشتیبانی از مقیاس‌پذیری مداوم پهنای باند و نسل‌های آینده فرستنده-گیرنده‌های پرسرعت (High-speed transceivers) در زیرساخت‌های شاسی ماژولار (Modular chassis) موجود.
نمای کلی محصول
معماری برنامه‌های کاربردی و شیوه‌های استقرار آن‌ها به سرعت در حال تحول هستند. برنامه‌های مدرن به صورت چندگره‌ای (multinode)، بسیار ماژولار و در ترکیبی از محیط‌های سرورهای فیزیکی (bare-metal)، مجازی و مراکز داده ابری (cloud data center) مستقر می‌شوند. علاوه بر این، بخش‌های مختلف یک سازمان، نیازهای زیرساختی و شبکه‌ای متفاوتی دارند. این عوامل ایجاب می‌کند که شبکه‌های مراکز داده برای پاسخگویی به نیازهای برنامه‌ها، ساده، قابل برنامه‌ریزی (programmable)، توسعه‌پذیر (extensible)، مقیاس‌پذیر (scalable) و قابل اشتراک‌گذاری (shareable) باشند.
سوئیچ‌های سری Cisco N9000 در یکی از دو حالت Cisco Application Centric Infrastructure (Cisco ACI) یا Cisco NX-OS عمل می‌کنند. در حالت Cisco ACI، این سوئیچ‌ها یک معماری آماده، کاملاً خودکار و مبتنی بر سیاست (Policy-based) را برای طراحی و مدیریت فابریک‌های مرکز داده (Data Center Fabrics) فراهم می‌کنند. در حالت Cisco NX-OS، این سوئیچ‌ها امکان استفاده از فناوری‌های بنیادی لایه 2 و 3 و همچنین فناوری‌های مدرن مانند VXLAN را به همراه صفحه کنترل (Control Plane) پروتکل BGP-EVPN، مسیریابی بخش (Segment Routing)، سوئیچینگ برچسب چندپروتکلی (MPLS) و اتوماسیون از طریق NX-APIها ارائه می‌دهند.)

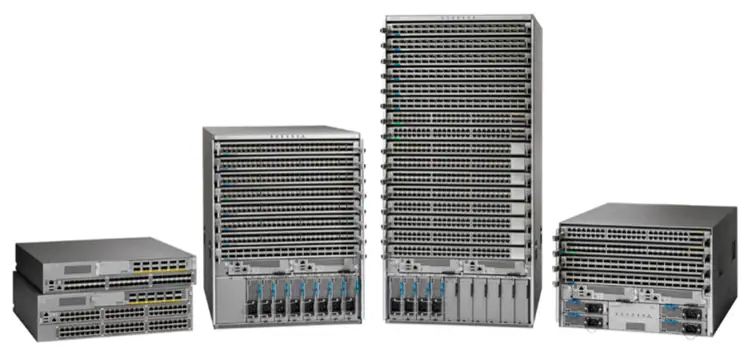

سوئیچ‌های سری Cisco N9000 شامل سوئیچ‌های ماژولار سری N9500 و سوئیچ‌های با پیکربندی ثابت (Fixed) سری N9200/N9300 هستند.
شاسی سوئیچ سری Cisco N9000
سوئیچ‌های ماژولار سری Cisco N9500 از مجموعه‌ای جامع از کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) پشتیبانی می‌کنند که رابط‌های اترنت 1، 10، 25، 40، 50، 100، 200 و 400 گیگابیتی را ارائه می‌دهند. با استفاده از این کارت‌های شبکه، سوئیچ‌های سری Cisco N9500 می‌توانند تا [ظرفیت مورد نظر] پیکربندی شوند.
1. 256 پورت 400 گیگابیت اترنت (400-Gigabit Ethernet)
2. 524 پورت 200 گیگابیت اترنت (200-Gigabit Ethernet)#(یا)
3. 1024 پورت 100 گیگابیت اترنت (100-Gigabit Ethernet)
4. 2048 پورت 50 گیگابیت اترنت (50-Gigabit Ethernet)
5. 1024 پورت 40 گیگابیت اترنت (40-Gigabit Ethernet) (or))
6. 24 عدد پورت 25 گیگابیت اترنت (25-Gigabit Ethernet)
7. 2304 پورت اترنت 1/10 گیگابیتی (1/10-Gigabit Ethernet ports)
سوپروایزر (Supervisor)، کنترلر سیستم (System Controller)، منابع تغذیه (Power Supplies) و کارت‌های شبکه (Line Cards) در هر سه سوئیچ مشترک هستند. با این حال، هر سوئیچ دارای ماژول‌های فابریک (Fabric Modules) و سینی‌های فن (Fan Trays) منحصربه‌فردی است که به‌صورت عمودی در قسمت پشت شاسی (Chassis) نصب می‌شوند.
جدول 1. ویژگی‌ها و مزایا (Features and benefits)
|
ویژگی |
مزیت |
|
عملکرد بالا (High Performance) |
سوئیچ‌های سری Cisco N9500 عملکردی بدون مسدودسازی (Nonblocking) را با تأخیر (Latency) 5 میکروثانیه یا کمتر در سرعت‌های 1، 10، 25، 40، 50، 100 و 400 گیگابیت اترنت ارائه می‌دهند. این امر به مشتریان امکان می‌دهد تا فابریک‌های (Fabrics) پرسرعت، مقیاس‌پذیر و مستحکمی بسازند که قادر به پشتیبانی از هزاران پورت دسترسی پرسرعت باشد. |
|
تله‌متری (Telemetry) |
سوئیچ‌های سری Cisco N9500 از قابلیت‌های گسترده تله‌متری سوئیچ و جریان (Flow Telemetry) پشتیبانی می‌کنند که دیدی جامع و بلادرنگ از وضعیت سوئیچ و فابریک شبکه فراهم می‌آورد. |
|
پیکربندی دسترسی با چگالی بالا (High-density) برای اترنت 1، 10، 25، 40 و 50 گیگابیتی |
سازمان‌ها می‌توانند با حفظ همان چگالی پورت، از طراحی‌های دسترسی سرور با سرعت پایین (اترنت 100 مگابیت و 1 گیگابیت) به طراحی‌های پرسرعت (اترنت 1، 10، 25، 40 و 50 گیگابیت) مهاجرت کنند. |
|
پیکربندی تجمیع (Aggregation) و اسپاین (Spine) با چگالی بالا برای اترنت 10، 40، 100 و 400 گیگابیتی |
سوئیچ‌های سری Cisco N9500 به سازمان‌ها کمک می‌کنند تا برای پاسخگویی به نیازهای پهنای باند فزاینده در محیط‌های کاربردی مقیاس‌پذیر و چندگره‌ای (Multinode)، زیرساخت خود را از اترنت 1 و 10 گیگابیتی به زیرساخت‌های 10، 40، 100 و 400 گیگابیتی ارتقا دهند. سازگاری ماژول‌های QSFP-DD برای اترنت 400 گیگابیتی، ماژول‌های QSFP28 برای اترنت 100 گیگابیتی و ماژول‌های QSFP+ برای اترنت 40 گیگابیتی، امکان مهاجرت و همزیستی پورت‌های 40، 100 و 400 گیگابیتی را در فابریک شبکه فراهم می‌کند. |
|
در دسترس بودن بالا (High Availability)، قابلیت اطمینان و مقیاس‌پذیری |
سوئیچ‌های سری Cisco N9500 با بهره‌گیری از سوپروایزرها، کنترلرهای سیستم، منابع تغذیه و سینی‌های فن (Fan Trays) ماژولار و دارای افزونگی (Redundant) طراحی شده‌اند که هرگونه نقطه شکست واحد (Single Point of Failure) را در شاسی از بین می‌برد. این سوئیچ‌ها همچنین از حداکثر 6 ماژول فابریک پشتیبانی می‌کنند که در صورت خرابی ماژول فابریک، افزونگی و کاهش تدریجی ظرفیت سوئیچینگ (Graceful Degradation) را تضمین می‌کنند. تمامی فرستنده-گیرنده‌ها (Transceivers) به صورت قابل تعویض (Pluggable) هستند تا بالاترین میانگین زمان بین خرابی‌ها (MTBF) برای سوئیچ حاصل شود. |
|
طراحی‌شده برای آینده |
سوئیچ‌های سری Cisco N9500 با قابلیت پشتیبانی از پورت‌های پرسرعت‌تر و پهنای باند بیشتر، برای توسعه‌های آتی طراحی شده‌اند. |
|
بهره‌وری انرژی |
سوئیچ‌های سری Cisco N9500 اولین شاسی‌های سوئیچی هستند که بدون صفحه میانی (Midplane) طراحی شده‌اند. کارت‌های لاین (Line Cards) و ماژول‌های فابریک مستقیماً به یکدیگر متصل می‌شوند. این طراحی انقلابی، جریان هوای بهینه از جلو به عقب را فراهم کرده و به کاهش مصرف انرژی سوئیچ کمک می‌کند. علاوه بر این، تمامی منابع تغذیه سوئیچ‌های سری Cisco N9500 دارای استاندارد 80PLUS Platinum یا بالاتر برای ورودی‌های AC و بهره‌وری معادل برای ورودی‌های DC هستند. مصرف انرژی معمول برای هر پورت اترنت 10 گیگابیتی کمتر از 3.5 وات (W) است. مصرف انرژی معمول برای هر پورت اترنت 40 و 100 گیگابیتی به ترتیب کمتر از 14 وات و 22 وات است. |
سناریوهای پیاده‌سازی (Deployment scenarios)
سوئیچ‌های سری Cisco N9500 از سناریوهای مختلف استقرار (Deployment Scenarios) پشتیبانی می‌کنند:
● گره‌های ستون فقرات (Spine nodes) در یک ساختار شبکه spine-leaf
● گره هسته (Core) یا تجمیع (Aggregation) در یک شبکه لایه 2/لایه 3 (L2/L3)
● دروازه مرزی (Border Gateway) در یک شبکه لایه 2/لایه 3 (L2/L3)
معماری شبکه Spine-leaf (Spine-leaf fabric architecture)
تراکم بالای پورت‌ها و قابلیت پشتیبانی از پورت‌های چندسرعته (Multispeed ports) در یک شاسی واحد، سوئیچ‌های Cisco N9500 Series را به انتخابی ایده‌آل برای نقش ستون فقرات (Spine) در معماری‌های شبکه Spine-Leaf تبدیل کرده است. سوئیچ‌های Cisco N9500 Series می‌توانند در هر دو حالت عملیاتی Cisco Application Centric Infrastructure (Cisco ACI) یا Cisco NX-OS به عنوان یک Spine عمل کنند (شکل 2).
معماری Spine-Leaf با استفاده از سوئیچ‌های Cisco N9300 و Cisco N9500
Cisco ACI جامع‌ترین راهکار برای تحقق اتوماسیون مرکز داده (Data Center Automation) و چابکی برنامه‌های کاربردی (Application Agility) است. این راهکار، یک معماری مبتنی بر سیاست (Policy-based Architecture) امن، مقیاس‌پذیر، قطعی و یکپارچه ارائه می‌دهد که امکان استقرار سریع برنامه‌ها و جابه‌جایی بارهای کاری (Workload Mobility) را در مراکز داده فراهم می‌سازد. سوئیچ‌های مقیاس‌پذیر ابری (Cloud-scale Switches) سری Cisco N9000، زیربنای پیاده‌سازی و اجرای Cisco ACI هستند. سوئیچ‌های سری Cisco N9500 و مدل‌های منتخب از سری Cisco N9300، نقش اسپاین (Spine) را در فابریک Cisco ACI ایفا می‌کنند. همچنین، سوئیچ‌های سری Cisco N9300 وظیفه ارائه قابلیت‌های لیف (Leaf) را در فابریک Cisco ACI بر عهده دارند.
در حالت Cisco NX-OS، سوئیچ‌های سری Cisco N9500 از فناوری‌های پایه مسیریابی (Routing) و سوئیچینگ (Switching) به همراه فناوری‌های مدرنی نظیر VXLAN با کنترل پلن BGP-EVPN، مسیریابی بخش‌بندی‌شده (Segment Routing)، MPLS و رابط‌های برنامه‌نویسی باز (Open APIs) پشتیبانی می‌کنند. این فناوری‌ها انعطاف‌پذیری لازم برای ایجاد ساختارهای دیتاسنتر Spine-Leaf یا شبکه‌های کلاسیک دیتاسنتر سه لایه (Three-tier) را فراهم می‌آورند.در این حالت، نرم‌افزار Cisco Data Center Network Manager (DCNM) قادر به مدیریت سوئیچ‌های سری Cisco N9500 می‌باشد.
نقش‌های هسته (Core)، تجمیع (Aggregation) و دروازه (Gateway)
سوئیچ‌های سری Cisco N9500 از کارت‌های شبکه (Line Cards) پشتیبانی می‌کنند که مجموعه‌ای از بافرهای هوشمند (Smart Buffers)، بافرهای عمیق (Deep Buffers)، جداول مسیریابی بزرگ و رابط‌های اترنت (Ethernet) با چگالی و سرعت بالا را ارائه می‌دهند. این قابلیت‌های سخت‌افزاری، در کنار امکانات گسترده نرم‌افزاری در حوزه‌های مسیریابی (Routing) و سوئیچینگ (Switching)، سوئیچ‌های سری Cisco N9500 را به انتخابی ایده‌آل برای استفاده در لایه‌های هسته (Core)، تجمیع (Aggregation) یا دروازه (Gateway) شبکه تبدیل کرده است.
سوئیچ لایه دسترسی (Access Layer) در انتهای ردیف (End-of-row)
سوئیچ‌های سری Cisco N9500 با پشتیبانی از پورت‌های اترنت (Ethernet) با چگالی بالا و سرعت‌های چندگانه، می‌توانند به عنوان سوئیچ‌های انتهای ردیف (End-of-Row) جهت فراهم‌سازی اتصالات دسترسی (Access Connections) برای سرورهای تیغه‌ای (Blade) یا رک‌مونت (Rack Servers) به کار گرفته شوند. همچنین، سوئیچ‌های سری Cisco N9500 این انعطاف‌پذیری را فراهم می‌کنند تا بتوانید به صورت تدریجی، اتصالات سرورها را از سرعت‌های پایین‌تر به سرعت‌های بالاتر ارتقا دهید.
قطعات سوئیچ برای سری Cisco N9500

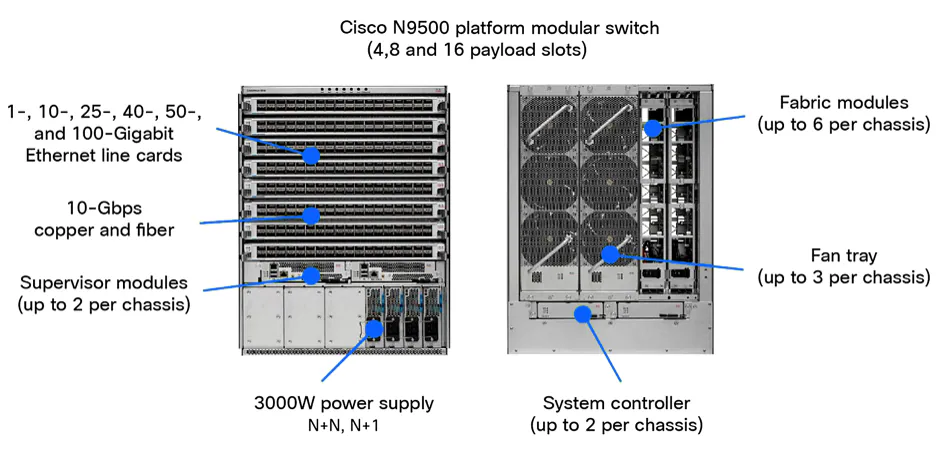

سوئیچ‌های سری Cisco N9500 شامل اجزایی هستند که در شکل 3 نمایش داده شده‌اند.
قطعات سوئیچ‌های سری Cisco N9500
سوئیچ‌های سری Cisco N9500 از چندین کارت شبکه (Line Card) و ماژول‌های فابریک (Fabric Module) پشتیبانی می‌کنند. برگه‌های داده (Data Sheet) زیر، هر خانواده از کارت‌های شبکه و ماژول‌های فابریک را تشریح می‌کنند:
● کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) سری Cisco N9500 با مقیاس‌پذیری ابری (Cloud Scale). آدرس اینترنتی:https://www.cisco.com/c/en/us/products/collateral/switches/n-9000-series-switches/datasheet-c78-736677.html.
● کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) سری Cisco N9500 R (دارای بافر عمیق یا Deep Buffer). آدرس اینترنتی:https://www.cisco.com/c/en/us/products/collateral/switches/n-9000-series-switches/datasheet-c78-738321.html.
● کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) سری Cisco N9500 Classic. آدرس اینترنتی:https://www.cisco.com/c/en/us/products/collateral/switches/n-9000-series-switches/datasheet-c78-741336.html.
شاسی سوئیچ برای سری Cisco N9500
سوئیچ‌های سری Cisco N9500 در سه مدل شاسی عرضه می‌شوند که شامل شاسی‌های 4 اسلاته (4-Slot)، 8 اسلاته (8-Slot) و 16 اسلاته (16-Slot) است.
|
N9K-C9504: شاسی 4 اسلاته (4-Slot Chassis)
|
● پشتیبانی از حداکثر 4 کارت لاین (Line Card)
● پشتیبانی از حداکثر 4 منبع تغذیه (Power Supply)
● پشتیبانی از حداکثر 6 ماژول فابریک (Fabric Module) از یک نوع
● پشتیبانی از حداکثر 2 کنترلر سیستم (System Controller)
● پشتیبانی از حداکثر 2 سوپروایزر (Supervisor) از یک نوع
● پشتیبانی از حداکثر 3 سینی فن (Fan Tray)
|
|

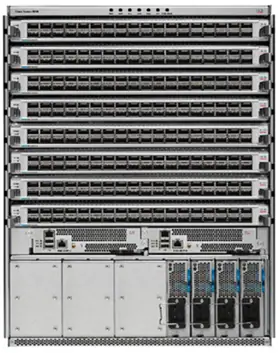

N9K-C9508: شاسی 8 اسلاته (8-Slot Chassis)
|
● پشتیبانی از حداکثر 8 کارت لاین (Line Card)
● پشتیبانی از حداکثر 8 منبع تغذیه (Power Supply)
● پشتیبانی از حداکثر 6 ماژول فابریک (Fabric Module) از یک نوع
● پشتیبانی از حداکثر 2 کنترلر سیستم (System Controller)
● پشتیبانی از حداکثر 2 سوپروایزر (Supervisor) از یک نوع
● پشتیبانی از حداکثر 3 سینی فن (Fan Tray)
|
|

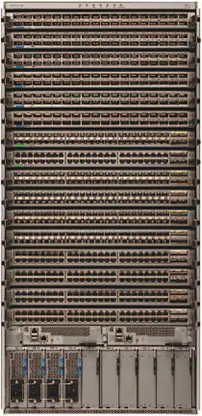

N9K-C9516: شاسی 16 اسلاته (16-Slot Chassis)
|
● پشتیبانی از حداکثر 16 کارت لاین (Line Card)
● پشتیبانی از حداکثر 10 منبع تغذیه (Power Supply)
● پشتیبانی از حداکثر 6 ماژول فابریک (Fabric Module) از یک نوع
● پشتیبانی از حداکثر 2 کنترلر سیستم (System Controller)
● پشتیبانی از حداکثر 2 سوپروایزر (Supervisor) از یک نوع
● پشتیبانی از حداکثر 3 سینی فن (Fan Tray)
|
جدول 2. مشخصات شاسی سوئیچ‌های سری Cisco N9500
|
شاسی Cisco N9504 |
شاسی Cisco N9508 |
شاسی Cisco N9516 |
|
|
تعداد اسلات‌های کارت شبکه (Line card slots) |
4 |
8 |
16 |
|
ابعاد (ارتفاع x عرض x عمق) |
12.25 x 17.50 x 33.15 اینچ (31.1 x 44.50 x 84.20 سانتی‌متر) |
22.70 x 17.50 x 31.76 اینچ (57.78 x 44.50 x 80.67 سانتی‌متر) |
36.70 x 17.50 x 31.76 اینچ (93.41 x 44.50 x 80.67 سانتی‌متر) |
|
وزن |
84 پوند (38.2 کیلوگرم) |
150 پوند (68.2 کیلوگرم) |
192 پوند (87.3 کیلوگرم) |
|
واحدهای رک (Rack Units) |
7 |
13 |
21 |
|
میانگین زمان بین خرابی‌ها (MTBF) به ساعت |
1,038,080 |
928,910 |
680,000 |
|
دمای عملیاتی |
32 تا 104 درجه فارنهایت (0 تا 40 درجه سانتی‌گراد) |
||
|
دمای غیرعملیاتی |
40- تا 158 درجه فارنهایت (40- تا 70 درجه سانتی‌گراد) |
||
|
رطوبت |
5 تا 95 درصد (بدون میعان) |
||
|
ارتفاع از سطح دریا |
0 تا 13,123 فوت (0 تا 4,000 متر) |
||
|
انطباق با مقررات (Regulatory compliance) |
محصولات باید مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC دارای نشان CE باشند |
||
|
ایمنی (Safety) |
UL 60950-1 ویرایش دوم CAN/CSA-C22.2 No. 60950-1 ویرایش دوم EN 60950-1 ویرایش دوم IEC 60950-1 ویرایش دوم AS/NZS 60950-1 GB4943 |
||
|
سازگاری الکترومغناطیسی (EMC): آلاینده‌ها (Emissions) |
47CFR Part 15 (CFR 47) کلاس A AS/NZS CISPR22 کلاس A CISPR22 کلاس A EN55022 کلاس A ICES003 کلاس A VCCI کلاس A EN61000-3-2 EN61000-3-3 KN22 کلاس A CNS13438 کلاس A |
||
|
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity) |
EN55024 CISPR24 EN300386 سری KN 61000-4 |
||
|
استاندارد RoHS |
این محصول با استاندارد RoHS-6 سازگار است، با استثنائات مربوط به گوی‌های BGA حاوی سرب و کانکتورهای پرس‌فیت (press-fit) سربی. |
||
ماژول‌های سوپروایزر (Supervisor modules) برای سری Cisco N9500
یک جفت ماژول سوپروایزر (Supervisor Module) افزونه، تمامی عملیات سوئیچ را با استفاده از مدل فعال-آماده‌به‌کار (Active-Standby) با همگام‌سازی وضعیت (State-synchronized) مدیریت می‌کنند. این سوپروایزر از یک کلاک خارجی (External Clock) پشتیبانی کرده و مدیریت آن از طریق چندین پورت شامل دو پورت USB، یک پورت سریال (Serial Port) و یک پورت اترنت (Ethernet Port) با سرعت 10/100/1000 مگابیت بر ثانیه امکان‌پذیر است. تمامی سوپروایزرها از استقرار Cisco ACI یا NX-OS پشتیبانی می‌کنند. سوپروایزرهای افزونه (Redundant Supervisors) در یک شاسی باید از نوع یکسانی باشند.
جدول 3. مشخصات فنی ماژول‌های سوپروایزر (Supervisor Modules) سری Cisco N9500
|
N9K-SUP-A |
N9K-SUP-A+ |
N9K-SUP-B |
N9K-SUP-B+ |
|
|
پردازنده (Processor) |
4 هسته، 4 رشته 1.8 گیگاهرتز x86 |
4 هسته، 8 رشته 1.8 گیگاهرتز x86 |
6 هسته، 12 رشته 2.2 گیگاهرتز x86 |
6 هسته، 12 رشته 1.9 گیگاهرتز x86 |
|
حافظه رم (DRAM) |
16 گیگابایت |
16 گیگابایت |
24 گیگابایت |
32 گیگابایت |
|
حافظه اس‌اس‌دی (SSD) |
64 گیگابایت |
64 گیگابایت |
256 گیگابایت |
256 گیگابایت |
|
وزن (Weight) |
2.2 کیلوگرم (4.84 پوند) |
2.37 کیلوگرم (5.2 پوند) |
2.72 کیلوگرم (6.00 پوند) |
2.39 کیلوگرم (5.3 پوند) |
|
توان مصرفی معمول (Typical power) |
69 وات |
69 وات |
75 وات |
75 وات |
|
حداکثر توان مصرفی (Maximum power) |
80 وات |
80 وات |
80 وات |
90 وات |
|
ساعات میانگین زمان بین خرابی‌ها (MTBF hours) |
312,070 |
414,240 |
292,110 |
421,040 |
|
قابلیت تعویض در حین کار (Hot swappable) |
بله |
|||
|
جریان هوا (Airflow) |
ورودی هوا از سمت پورت (Port-side intake) |
|||
کنترلر سیستم (System controller) برای پلتفرم Cisco N9500
یک جفت کنترلر سیستم افزونه (Redundant System Controller)، وظایف مدیریت شاسی را از ماژول‌های سوپروایزر (Supervisor Modules) بر عهده می‌گیرند. این کنترلرها مسئولیت مدیریت منابع تغذیه (Power Supplies) و سینی‌های فن (Fan Trays) را بر عهده دارند؛ همچنین، آن‌ها نقطه مرکزی برای کانال خارج از باند اترنت گیگابیتی (Gigabit Ethernet Out-of-Band Channel یا EOBC) میان سوپروایزرها، ماژول‌های فابریک (Fabric Modules) و کارت‌های خط (Line Cards) محسوب می‌شوند.
جدول 4. مشخصات کنترلر سیستم سری Cisco N9500
|
N9K-SC-A |
|
|
وزن |
0.9 کیلوگرم (1.91 lb) |
|
توان مصرفی معمول (Typical power) |
14 وات |
|
حداکثر توان مصرفی (Maximum power) |
25 وات |
|
میانگین زمان بین خرابی‌ها (MTBF) به ساعت |
1,380,210 |
|
قابلیت تعویض در حین کار (Hot swappable) |
بله |
|
جریان هوا (Airflow) |
ورودی از سمت پورت (Port-side intake) |
ماژول فابریک (Fabric module) برای پلتفرم Cisco N9500
هر شاسی از سری Cisco N9500 از حداکثر شش ماژول فابریک (Fabric Module) پشتیبانی می‌کند که به‌صورت عمودی در قسمت پشت شاسی و در پشت سینی‌های فن (Fan Trays) نصب می‌شوند. برای کسب اطلاعات بیشتر درباره انواع ماژول‌های فابریک، می‌توانید به دیتاشیت‌های کارت‌های شبکه (Line Card) و ماژول‌های فابریک Cisco N9500 مراجعه کنید.
سینی‌های فن (Fan trays) برای پلتفرم Cisco N9500
شاسی Cisco N9500 از دو نسخه سینی فن (fan tray) با قابلیت تعویض در حین کار (hot-swappable) پشتیبانی می‌کند که با ماژول‌های فابریک (fabric modules) خاصی سازگار هستند. هر سینی فن، دو اسلات ماژول فابریک را پوشش می‌دهد و امکان جریان هوای جلو به عقب (front-to-back air-flow) را برای کل شاسی فراهم می‌سازد. برای اطمینان از جریان هوای مناسب و خنک‌سازی مطلوب شاسی، باید در تمامی اسلات‌های خالی ماژول فابریک، کارت‌های پوششی (blank card) مخصوص نصب شود.
جدول 5. مشخصات فنی سینی فن (Fan tray)
|
N9K-C9504-FAN |
N9K-C9504-FAN2 |
N9K-C9508-FAN |
N9K-C9508-FAN2 |
N9K-C9516-FAN |
|
|
ماژول فابریک (Fabric Module) |
N9K-C9504-FM-E N9K-C9504-FM-R N9K-C9504-FM-S N9K-C9504-FM |
N9K-C9504-FM-G |
N9K-C9508-FM-E2 N9K-C9508-FM-E N9K-C9508-FM-R N9K-C9508-FM-S N9K-C9508-FM |
N9K-C9508-FM-G |
N9K-C9516-FM-E2 N9K-C9516-FM-E N9K-C9504-FM |
|
پنل خالی ماژول فابریک (Fabric Module Blank) |
N9K-C9504-FM-CV |
N9K-C9504-FAN-PWR |
N9K-C9508-FM-CV |
N9K-C9508-FAN-PWR |
N9K-C9516-FM-CV |
|
وزن (Weight) |
2.6 کیلوگرم (5.76 lb) |
3.7 کیلوگرم (8.2 lb) |
4.4 کیلوگرم (9.59 lb) |
3.9 کیلوگرم (8.6 lb) |
5.2 کیلوگرم (11.50 lb) |
|
توان مصرفی معمول (Typical power) |
95 وات |
306 وات |
176 وات |
450 وات |
330 وات |
|
حداکثر توان مصرفی (Maximum power) |
150 وات |
600 وات |
250 وات |
900 وات |
451 وات |
|
قابلیت تعویض در حین کار (Hot swappable) |
بله |
||||
|
جریان هوا (Airflow) |
ورودی هوا از سمت پورت (Port-side intake) |
||||
منبع تغذیه (Power Supply) پلتفرم Cisco N9500
پلتفرم Cisco N9500 از منابع تغذیه (Power Supplies) با قابلیت تعویض در حین کار (Hot-swappable) و دسترسی از پنل جلویی، شامل مدل‌های AC، DC و AC/DC ولتاژ بالا (Universal) پشتیبانی می‌کند. مجموع توان مورد نیاز برای ترکیب و تعداد کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) نصب‌شده در شاسی، تعیین‌کننده قابلیت پشتیبانی از حالت‌های افزونگی توان (Power Supply Redundancy) شامل حالت‌های ترکیبی (Combined)، n+1، n+n و یا افزونگی منبع ورودی (Input-source redundancy) است.
منبع تغذیه 3150 وات با ولتاژ بالا (High Voltage) از نوع AC/DC، دارای دو ورودی برق است که هر کدام می‌توانند تا 3150 وات توان خروجی ارائه دهند. این قابلیت منحصربه‌فرد، انعطاف‌پذیری بیشتری را برای تأمین افزونگی توان (Power Redundancy) در شاسی فراهم می‌کند.
جدول 6. مشخصات منبع تغذیه (Power supply specifications)
|
منبع تغذیه 3000 وات AC سیسکو مدل Cisco N9500 |
منبع تغذیه 3000 وات DC سیسکو مدل Cisco N9500 |
منبع تغذیه 3000 وات HV AC/DC سیسکو مدل Cisco N9500 |
منبع تغذیه 3150 وات HV AC/DC سیسکو مدل Cisco N9500 |
|
|
توان خروجی (Output power) |
3000 وات |
3000 وات |
3000 وات |
3150 وات |
|
ولتاژ ورودی (Input voltage) |
AC: 200 تا 240 ولت |
DC: 48- تا 60- ولت (اسمی) 40- تا 72- ولت |
AC: 200 تا 277 ولت DC: 240 تا 380 ولت (اسمی) 192 تا 400 ولت |
AC: 200 تا 277 ولت DC: 240 تا 380 ولت (اسمی) 192 تا 400 ولت |
|
تعداد ورودی‌ها (Number of inputs) |
1 |
2 عدد (1500 وات خروجی به ازای هر ورودی) |
1 |
2 عدد (3150 وات خروجی به ازای هر ورودی) |
|
فرکانس (Frequency) |
50 تا 60 هرتز |
غیرقابل اعمال (N/A) |
AC: 47 تا 63 هرتز DC: غیرقابل اعمال (N/A) |
AC: 47 تا 63 هرتز DC: غیرقابل اعمال (N/A) |
|
بهره‌وری (Efficiency) |
استاندارد 80PLUS Platinum |
معادل استاندارد 80PLUS Platinum |
استاندارد 80PLUS Platinum (AC) معادل استاندارد 80PLUS Platinum (DC) |
استاندارد 80PLUS Titanium (AC) معادل استاندارد 80PLUS Titanium (DC) |
|
وزن (Weight) |
6.2 پوند (2.8 کیلوگرم) |
6.4 پوند (2.9 کیلوگرم) |
5.9 پوند (2.7 کیلوگرم) |
9.9 پوند (4.5 کیلوگرم) |
|
ساعات میانگین زمان بین خرابی‌ها (MTBF hours) |
868,870 |
1,761,580 |
965,700 |
838,900 |
|
قابلیت تعویض در حین کار (Hot swappable) |
بله |
|||
|
جریان هوا (Airflow) |
بله |
|||
جدول 7. اطلاعات سفارش (Ordering information)
|
شماره قطعه (Part number) |
توضیحات محصول (Product description) |
|
سخت‌افزار (Hardware) |
|
|
N9K-C9504 (=) |
شاسی Cisco N9504 با 4 اسلات کارت شبکه (Line card slots) |
|
N9K-C9508(=) |
شاسی Cisco N9508 با 8 اسلات کارت شبکه (Line card slots) |
|
N9K-C9516(=) |
شاسی Cisco N9516 با 16 اسلات کارت شبکه (Line card slots) |
|
N9K-SUP-A+(=) |
سوپروایزر (Supervisor) چهار هسته‌ای/هشت رشته‌ای Cisco N9500 |
|
N9K-SUP-B+(=) |
سوپروایزر (Supervisor) شش هسته‌ای/دوازده رشته‌ای Cisco N9500 |
|
N9K-SUP-A(=) |
سوپروایزر (Supervisor) چهار هسته‌ای/چهار رشته‌ای Cisco N9500 |
|
N9K-SUP-B(=) |
سوپروایزر (Supervisor) شش هسته‌ای/دوازده رشته‌ای Cisco N9500 |
|
N9K-SC-A(=) |
کنترلر سیستم (System Controller) سیسکو N9500 |
|
N9K-PAC-3000W-B(=) |
منبع تغذیه (PS) 3000 وات AC سیسکو N9500، ولتاژ 200 تا 240 ولت، ورودی هوا از سمت پورت (Port-Side Intake) |
|
N9K-PDC-3000W-B(=) |
منبع تغذیه (PS) 3000 وات DC سیسکو N9500، ولتاژ 48- تا 60- ولت، ورودی هوا از سمت پورت (Port-Side Intake) |
|
N9K-PUV-3000W-B(=) |
منبع تغذیه (PS) یونیورسال 3000 وات AC/DC سیسکو N9500، ولتاژ 200 تا 277 ولت AC یا 240 تا 380 ولت DC، ورودی هوا از سمت پورت (Port-Side Intake) |
|
N9K-PUV2-3000W-B(=) |
منبع تغذیه (PS) یونیورسال 3150 وات AC/DC سیسکو N9500، ولتاژ 200 تا 277 ولت AC یا 240 تا 380 ولت DC، ورودی هوا از سمت پورت (Port-Side Intake) |
|
N9K-C9504-FAN(=) |
سینی فن (Fan Tray) برای شاسی Cisco N9504 |
|
N9K-C9504-FAN2(=) |
سینی فن 400 گیگابیت (400G) مقیاس‌پذیر ابری (Cloud scale) برای شاسی 4 اسلاته N9500 (نسل دوم) |
|
N9K-C9504-FAN-PWR(=) |
کانکتور برق سینی فن 400 گیگابیت (400G) مقیاس‌پذیر ابری (Cloud scale) برای شاسی 4 اسلاته N9500 |
|
N9K-C9508-FAN(=) |
سینی فن (Fan Tray) برای شاسی Cisco N9508 |
|
N9K-C9508-FAN2(=) |
سینی فن 400 گیگابیت (400G) مقیاس‌پذیر ابری (Cloud scale) برای شاسی 8 اسلاته N9500 (نسل دوم) |
|
N9K-C9508-FAN-PWR(=) |
کانکتور برق سینی فن 400 گیگابیت (400G) مقیاس‌پذیر ابری (Cloud scale) برای شاسی 8 اسلاته N9500 |
|
N9K-C9516-FAN(=) |
سینی فن (Fan Tray) برای شاسی Cisco N9516 |
|
لوازم جانبی (Accessories) |
|
|
N9K-C9500-RMK= |
کیت نصب در رک (Rack Mount Kit) سیسکو N9500 برای شاسی‌های N9508 و N9516 |
|
N9K-C9504-RMK= |
کیت نصب در رک (Rack Mount Kit) سیسکو N9500 برای مدل N9504 |
|
N9K-C9500-ACK= |
کیت لوازم جانبی (Accessory Kit) سیسکو N9500 |
یادداشت
تمامی شماره قطعات (Part Numbers) که با علامت «=» مشخص شده‌اند، مربوط به قطعات یدکی (Spare parts) جهت سفارش‌گذاری هستند.
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره سری Cisco N9000، لطفاً از این صفحه بازدید کنید https://www.cisco.com/go/n9000.
| مدل | N9K-C9508-FM-G |
