فابریک ماژول N9K-C9800-SUP-A سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: N9K-C9800-SUP-A
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های ماژولار سری Cisco Nexus 9800، تحولی چشمگیر در معماری مراکز داده (Data Center) با چگالی بالا و عملکرد فوق‌العاده محسوب می‌شوند. این سوئیچ‌ها که برای پاسخگویی به نیازهای فزاینده پهنای باند ناشی از برنامه‌های ابری (Cloud Applications)، رایانش با عملکرد بالا (HPC)، هوش مصنوعی (AI) و بارهای کاری یادگیری ماشین (Machine Learning) طراحی شده‌اند، زیرساختی مقیاس‌پذیر ارائه می‌دهند که قادر است شبکه‌ها را به‌صورت یکپارچه به عصر 400G و 800G منتقل کند.
سری Nexus 9800 با بهره‌گیری از طراحی نوآورانه فابریک بدون میدپلین (midplaneless fabric design)، بهره‌وری سیستم، مدیریت حرارتی و مصرف انرژی را به حداکثر می‌رساند. این معماری به سازمان‌های بزرگ و ارائه‌دهندگان خدمات کمک می‌کند تا یک فابریک شبکه پایدار، منعطف (resilient) و آماده برای آینده ایجاد کنند و در عین حال هزینه‌های عملیاتی را تحت کنترل نگه دارند.
نمای کلی محصول
پلتفرم Cisco Nexus 9800 دو گزینه شاسی ماژولار اصلی را برای پاسخگویی به نیازهای مقیاس‌پذیری متفاوت ارائه می‌دهد: شاسی 4 اسلاته Cisco Nexus 9804 و شاسی 8 اسلاته Cisco Nexus 9808. هر دو شاسی از معماری اتصال مستقیم متعامد (orthogonal direct-connect architecture) بهره می‌برند که نیاز به صفحه میانی (midplane) را حذف کرده و جریان هوا و عملکرد انتقال داده را به شکل چشمگیری بهبود می‌بخشد. مدیریت سیستم و عملکردهای صفحه کنترل (control plane) توسط ماژول‌های سوپروایزر (supervisor modules) افزونه انجام می‌شود که شامل Cisco Nexus 9800 Supervisor A (N9K-SUP-A) و مدل ارتقایافته Cisco Nexus 9800 Supervisor A+ (N9K-SUP-A+) است.
عملکرد انتقال داده (Data forwarding) در سراسر فابریک شاسی، توسط ماژول‌های فابریک (Fabric modules) تخصصی که متناسب با فرمت هر شاسی طراحی شده‌اند، تأمین می‌شود. این ماژول‌ها شامل N9K-C9804-FM و N9K-C9804-FM-E برای شاسی‌های 4 اسلاته، و همچنین N9K-C9808-FM و N9K-C9808-FM-E برای شاسی‌های 8 اسلاته هستند.
اتصال‌پذیری منعطف با چگالی بالا از طریق کارت‌های شبکه (Line Cards) که با معماری Cisco Silicon One قدرت‌دهی شده‌اند، فراهم می‌شود. گزینه‌های کلیدی کارت شبکه شامل موارد زیر است: مدل N9K-X9836DM-A (ارائه‌دهنده 36 پورت 400G QSFP-DD)، مدل چندنرخی N9K-X989608-A (با پشتیبانی از 32 پورت 400G و 8 پورت 800G OSFP)، مدل با چگالی بالای N9K-X9832D-E1 (شامل 32 پورت 800G QSFP-DD800) و کارت شبکه N9K-X9816D-E2 (با قابلیت ارائه 16 پورت 800G).
قابلیت اطمینان سیستم و تداوم عملیات از طریق مجموعه‌های توان (Power) و خنک‌کننده با بازدهی بالا حفظ می‌شود. این پلتفرم از منابع تغذیه 6300 واتی با قابلیت افزونگی شبکه (Grid-redundant) در گزینه‌های AC، DC و ولتاژ بالای HVAC/HVDC پشتیبانی می‌کند. مدیریت حرارتی توسط ماژول‌های فن با قابلیت تعویض در حین کار (Hot-swappable) و اختصاصی برای هر سیستم انجام می‌شود؛ این ماژول‌ها شامل N9K-C9804-FAN برای سیستم 4 اسلاته و N9K-C9808-FAN برای سیستم 8 اسلاته هستند که جریان هوای کارآمد از جلو به عقب (Front-to-back airflow) را در تمامی قطعات داخلی برقرار می‌کنند.
ویژگی‌ها و مزایا
- تراکم و مقیاس‌پذیری فوق‌العاده (Extreme Density and Scalability):ارائه سرعت‌های پورت 400G و 800G با تراکم بالا در قالب یک شاسی ماژولار (Modular Chassis) برای پاسخگویی به رشد عظیم پهنای باند شبکه.
- معماری Cisco Silicon One:بهره‌گیری از تراشه‌های سوئیچینگ پیشرفته در سطح سازمانی (Enterprise-grade) که عملکرد یکپارچه در ارسال داده‌ها (Unified Forwarding)، بافرینگ عمیق و تأخیر پایین و پایدار را در تمامی بارهای کاری فراهم می‌کند.
- طراحی متعامد بدون صفحه میانی (Midplaneless Orthogonal Design):اتصال مستقیم کارت‌های شبکه (Line-card) به فابریک (Fabric)، موجب کاهش افت سیگنال، بهبود بهره‌وری انرژی سیستم و بهینه‌سازی کارایی سیستم خنک‌کننده از جلو به عقب (Front-to-back cooling) می‌شود.
- مدیریت پیشرفته بافر و ترافیک (Advanced Buffer and Traffic Management):دارای قابلیت صف‌بندی خروجی مجازی (Virtual Output Queuing - VOQ) به همراه بافرینگ عمیق بسته‌ها (Deep Packet Buffering) جهت جلوگیری از مسدود شدن صف (Head-of-line Blocking) و مدیریت یکپارچه و بی‌وقفه ریز‌جهش‌های ترافیکی (Microbursts).
- پشتیبانی جامع از سرعت‌های چندگانه (Multi-Speed Support):پشتیبانی از اتصالات نوری متنوع و سرعت‌های تفکیک‌پذیر (Breakout speeds) در استانداردهای اترنت 10G، 25G، 40G، 100G، 400G و 800G برای دستیابی به حداکثر انعطاف‌پذیری در پیاده‌سازی.
- دسترسی‌پذیری بالا و قابلیت اطمینان (High Availability and Reliability):یکپارچه‌سازی کامل سوپروایزرهای کنترل پلین (Control Plane Supervisors)، ماژول‌های فابریک (Fabric Modules)، سینی‌های فن (Fan Trays) و پیکربندی‌های منبع تغذیه N+1 یا N+N برای جلوگیری از ایجاد نقاط شکست واحد (Single Points of Failure).
- سیستم‌عامل مدرن (Modern Operating System):اجرا بر روی Cisco NX-OS که امکان تله‌متری (Telemetry) بلادرنگ و قدرتمند، برنامه‌پذیری باز (Open Programmability)، پشتیبانی از اتوماسیون و دید جامع نسبت به شبکه را فراهم می‌کند.
- زیرساخت با بهره‌وری انرژی (Energy-Efficient Infrastructure):طراحی‌شده برای دستیابی به اهداف پایداری (Sustainability) از طریق ماژول‌های تبدیل توان با بازدهی بالا و الگوریتم‌های کنترل پویای سرعت فن (Dynamic Fan-Speed Control).
سوئیچ‌های سری Cisco N9800 راهکارهای 400 گیگابیتی (400G) با چگالی بالا را در قالب یک شاسی ارائه می‌دهند که برای گذار به سرعت‌های 800 گیگابیتی (800G) و بالاتر در آینده طراحی شده است.
نمای کلی محصول
سوئیچ‌های ماژولار سری Cisco N9800، سبد محصولات Cisco N9000 را با معرفی یک شاسی جدید گسترش می‌دهند که از کارت‌های شبکه (Line Cards) با سرعت بسیار بالا و تراکم پورت زیاد پشتیبانی می‌کند.
مراکز داده برای پشتیبانی از نسل جدید برنامه‌ها و بارهای کاری محاسباتی با عملکرد بالا (High-performance compute workloads) که موجب رشد چشمگیر ترافیک درون‌شبکه‌ای مراکز داده می‌شوند، در حال تحول هستند. علاوه بر این، افزایش سریع بارهای کاری هوش مصنوعی و یادگیری ماشین (AI/ML)، زیرساخت‌های مراکز داده (Data-center fabrics) را با چالش مواجه کرده است تا با کاهش زمان تکمیل وظایف، زمان بیکاری گره‌های محاسباتی (Compute nodes) را به حداقل برسانند. برای پشتیبانی از این رشد، اپراتورهای مراکز داده به سوییچ‌هایی با قابلیت مقیاس‌پذیری (Scalable)، ظرفیت بالا، سرعت زیاد و بهره‌وری بسیار بالا نیاز دارند.
معماری شاسی سری Cisco N9800 قادر است تا ظرفیت 230.4 ترابیت بر ثانیه (230.4 Tbps) مقیاس‌پذیری داشته باشد.هر اسلات کارت شبکه (line card slot) در این شاسی، از کارت‌های شبکه‌ای پشتیبانی می‌کند که در حال حاضر پورت‌های 800GE، 400GE یا 100GE را ارائه می‌دهند و در آینده نیز از سرعت‌های بالاتر پشتیبانی خواهند کرد.
طراحی شاسی Cisco N9800 Series در مقایسه با نسل قبلی شاسی‌های ماژولار، پیشرفتی چشمگیر محسوب می‌شود. این محصول با بهره‌گیری از توزیع توان (Power Distribution) بهینه‌تر، کانکتورها، فن‌ها و طراحی حرارتی (Thermal Design) پیشرفته، امکان ارتقای شاسی به کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) با سرعت اترنت بالاتر را در آینده فراهم می‌کند. این اصول طراحی، امکان دو برابر کردن ظرفیت کلی سیستم را با استفاده از نسل بعدی کارت‌های شبکه و ماژول‌های فابریک میسر می‌سازد؛ به طوری که این قطعات از پورت‌هایی با سرعت بالاتر مانند 800G، با همان تراکم پورت در هر اسلات (Port Density per Slot) نسبت به کارت‌های شبکه نسل فعلی، پشتیبانی می‌کنند.
کارت‌های شبکه (Line cards) و ماژول‌های فابریک (Fabric modules) سری Cisco N9800 با بهره‌گیری از تراشه‌های اختصاصی سیسکو (Cisco ASICs) با کارایی بالا، ظرفیت زیاد و مصرف انرژی بهینه طراحی شده‌اند.این تراشه‌ها از قابلیت‌هایی نظیر توازن بار جریان‌های پویا (Dynamic flowlet load balancing)، بافرینگ کامل بسته‌ها روی تراشه (Fully shared on-die packet buffering) و عملکرد با نرخ سیم (Line-rate performance) برای بسته‌های کوچک پشتیبانی می‌کنند. تراشه سیسکو همچنین دارای قابلیت‌های داخلی صف‌بندی خروجی مجازی ورودی (Ingress Virtual Output Queueing یا VOQ) است که بستری برای کاهش زمان تکمیل پردازش‌ها فراهم می‌کند؛ امری که برای زیرساخت‌های هوش مصنوعی و یادگیری ماشین (AI/ML fabrics) حیاتی است. این تراشه تمامی این قابلیت‌ها را بدون کاهش ویژگی‌های اصلی سوئیچ‌های Spine/Super-spine در دیتاسنتر ارائه می‌دهد. این ویژگی‌ها، سری Cisco N9800 را به پلتفرمی بهینه برای ایجاد زیرساخت‌هایی تبدیل کرده است که می‌توانند از برنامه‌های کاربردی با پهنای باند بالا و بارهای کاری سنگین هوش مصنوعی و یادگیری ماشین (AI/ML workloads) در دیتاسنترهایی با مقیاس‌های مختلف پشتیبانی کنند.
ظرفیت فابریک (fabric capacity) در شاسی‌های سری Cisco N9800 توسط حداکثر هشت ماژول فابریک (fabric module) با قابلیت افزونگی (redundancy) به صورت n+1 تأمین می‌شود. تغییر تعداد ماژول‌های فابریک به شاسی این امکان را می‌دهد که افزونگی ماژول فابریک و ظرفیت کافی با نرخ خط (line-rate capacity) را برای کارت‌های شبکه (line cards) با سرعت‌ها و تراکم پورت‌های مختلف فراهم کند.
علاوه بر این، معماری شاسی از افزونگی (Redundancy) در سطح کنترل‌پلن (Control-plane) با استفاده از دو سوپروایزر (Supervisor)، افزونگی در سطح دیتا‌پلن (Data-plane) با بهره‌گیری از حداکثر هشت ماژول فابریک (Fabric module)، افزونگی در سیستم خنک‌کننده با چهار سینی فن (Fan tray) و همچنین افزونگی در منبع تغذیه با استفاده از حداکثر 12 منبع تغذیه با بازدهی بالا (High-efficiency power supply) پشتیبانی می‌کند.
علاوه بر این، ظرفیت بالا و تراکم پورت (Port Density) در سوئیچ‌های Cisco N9800 Series، امکان مقیاس‌پذیری فابریک‌های دیتاسنتر (Data-center Fabrics) را حتی با کاهش تعداد اسپاین‌ها (Spines) فراهم می‌کند. این امر منجر به کاهش هزینه‌های کلی زیرساخت و افزایش بهره‌وری انرژی (Power Efficiency) در سراسر دیتاسنتر می‌شود.
سوئیچ‌های سری Cisco N9800 دارای دو مدل شاسی (Chassis) هستند:
1. شاسی 8 اسلاته Cisco N9800 که از 8 کارت شبکه (Line Card) و سه سینی منبع تغذیه (Power-supply Tray) پشتیبانی می‌کند.
2. شاسی 4 اسلاته Cisco N9800 که از 4 کارت شبکه (Line-card) و دو سینی منبع تغذیه (Power-supply tray) پشتیبانی می‌کند.

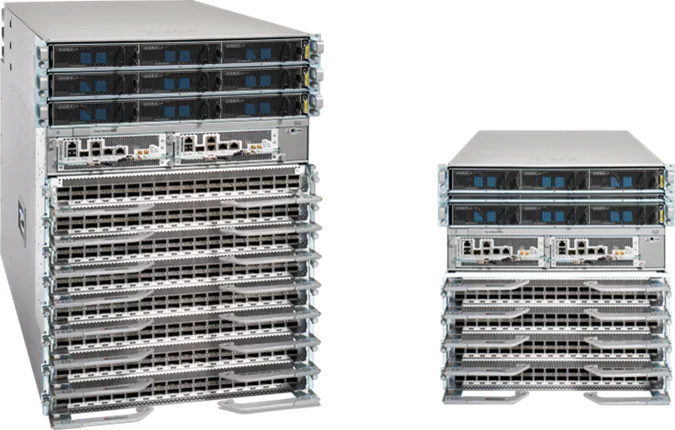

شاسی 8 اسلات و شاسی 4 اسلات Cisco N9800

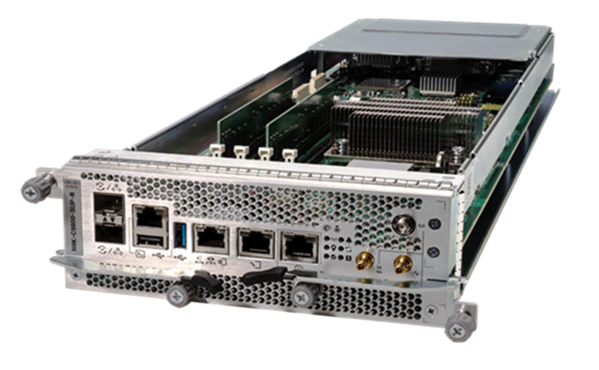

سوپروایزر Cisco N9800 (نسل دوم)

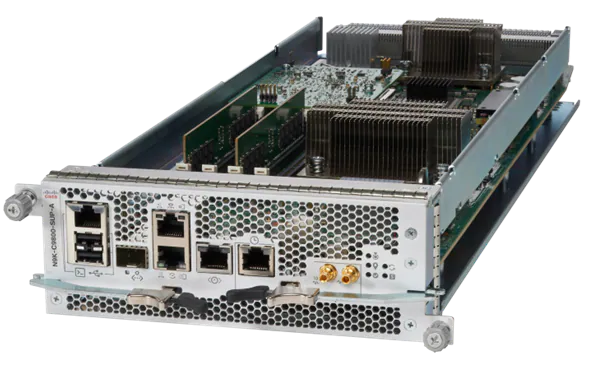

ماژول سوپروایزر (Supervisor) نسل اول Cisco N9800
سوئیچ‌های سری Cisco N9800 از کارت شبکه (Line Card) با 36 پورت 800G از نوع OSFP پشتیبانی می‌کنند. این کارت شبکه با بهره‌گیری از حداقل هفت ماژول فابریک (Fabric Module)، ظرفیتی تا سقف 28.8 ترابیت بر ثانیه (Tbps) ارائه می‌دهد. در صورتی که شاسی با هشت ماژول فابریک پیکربندی شود، قابلیت افزونگی (Redundancy) به صورت 7+1 برای این کارت شبکه فراهم می‌گردد. همچنین، این کارت شبکه از رمزنگاری MACsec با نرخ کامل خط (Line-rate) بر روی تمامی پورت‌ها پشتیبانی می‌کند. علاوه بر این، هر پورت 800G از گزینه‌های تفکیک (Breakout) به صورت 2x 400G، 4x 200G و 8x 100G نیز پشتیبانی می‌نماید.

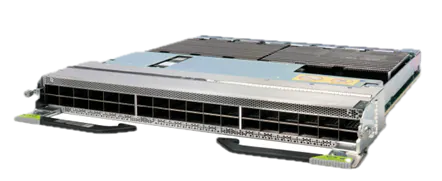

کارت لاین (Line card) سیسکو مدل Cisco N9800 با 36 پورت QSFP-DD و سرعت 800 گیگابیت بر ثانیه (800G) به همراه قابلیت امنیت لایه دو (MACsec)
سوئیچ‌های سری Cisco N9800 از کارت شبکه (Line Card) با 36 پورت 400G QSFP-DD پشتیبانی می‌کنند. پورت‌های QSFP-DD با ماژول‌های QSFP28 و QSFP+ نیز سازگاری معکوس (Backward Compatible) دارند. این کارت شبکه با بهره‌گیری از حداقل هفت ماژول فابریک (Fabric Module)، ظرفیتی تا 14.4 ترابیت بر ثانیه (Tbps) ارائه می‌دهد. در صورتی که شاسی با هشت ماژول فابریک پیکربندی شود، افزونگی (Redundancy) 7+1 برای این کارت شبکه فراهم می‌گردد. همچنین، این کارت شبکه از رمزنگاری MACsec با نرخ کامل خط (Line Rate) بر روی تمامی پورت‌ها پشتیبانی می‌کند. علاوه بر این، هر پورت 400G از گزینه‌های بریک‌اوت (Breakout) شامل 2x 100G، 4x 100G، 4x 25G و 4x 10G پشتیبانی می‌نماید.

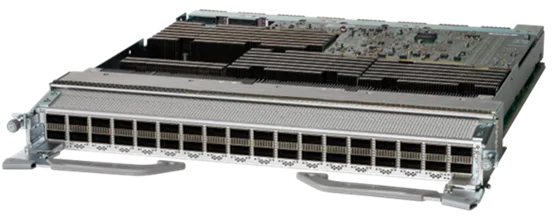

کارت لاین (Line card) مدل Cisco N9800 با 36 پورت QSFP-DD و سرعت 400 گیگابیت بر ثانیه (400G) به همراه قابلیت امنیت لایه دو (MACsec)
سوئیچ‌های سری Cisco N9800 از کارت لاین (Line Card) با 14 پورت 400G QSFP-DD و 34 پورت 100G QSFP28 پشتیبانی می‌کنند. پورت‌های QSFP-DD با ماژول‌های QSFP28 و QSFP+ نیز سازگاری معکوس (Backward Compatible) دارند. این کارت لاین با استفاده از حداقل هفت ماژول فابریک (Fabric Module)، ظرفیتی تا 9 ترابیت بر ثانیه (Tbps) ارائه می‌دهد. در صورتی که شاسی با هشت ماژول فابریک پیکربندی شود، افزونگی (Redundancy) به صورت 7+1 برای این کارت لاین فراهم می‌گردد. این کارت لاین همچنین از رمزنگاری MACsec با نرخ کامل خط (Line-rate) بر روی 16 پورت 100G QSFP28 پشتیبانی می‌کند. علاوه بر این، هر پورت 400G از گزینه‌های بریک‌اوت (Breakout) شامل 2x 100G، 4x 100G، 4x 25G و 4x 10G پشتیبانی می‌نماید. این کارت همچنین انعطاف‌پذیری لازم برای عملکرد در حالت «فقط 100G» را تنها با 4 ماژول فابریک فراهم کرده که منجر به بهره‌وری انرژی (Power Efficiency) بیشتر می‌شود.
جدول 1. مشخصات کارت شبکه (Line-card)
|
ویژگی (Feature) |
کارت شبکه (Line Card) 36 پورت 800 گیگابیت بر ثانیه سری N9800 N9K-X9836E-SP2R-O |
کارت شبکه (Line Card) 36 پورت 400 گیگابیت بر ثانیه سری N9800 N9K-X9836DM-A |
کارت شبکه (Line Card) 34 پورت 100 گیگابیت و 14 پورت 400 گیگابیت بر ثانیه سری N9800 N9K-X98900CD-A |
|
پورت‌های 800 گیگابیت (800G ports) |
36 عدد OSFP |
||
|
پورت‌های 400 گیگابیت (400G ports) |
36 عدد QSFP-DD |
14 عدد QSFP-DD |
|
|
پورت‌های 100 گیگابیت (100G ports) |
0 |
34 عدد QSFP28 |
|
|
پهنای باند (Bandwidth) |
28.8 ترابیت بر ثانیه |
14.4 ترابیت بر ثانیه |
9 ترابیت بر ثانیه |
|
کارایی (Performance) |
9.374 میلیارد بسته در ثانیه (Bpps) |
5.858 میلیارد بسته در ثانیه (Bpps) |
|
|
بافر بسته (Packet buffer) |
288 مگابایت + 32 گیگابایت |
324 مگابایت + 24 گیگابایت |
216 مگابایت + 16 گیگابایت |
|
مک‌سک (MACsec) |
بله (تمامی پورت‌ها) |
بله (تمامی پورت‌ها) |
بله (16 پورت QSFP28 - ردیف بالا) |
جدول 2، قابلیت همکاری (Interoperability) میان کارت‌های شبکه (Line Cards)، ماژول‌های فابریک (Fabric Module) و سوپروایزر (Supervisor) را نشان می‌دهد:
جدول 2. قابلیت همکاری (Interoperability) کارت‌های شبکه (Line-card)، ماژول‌های فابریک (Fabric-module) و سوپروایزر (Supervisor)
|
کارت لاین (Line Card) و ماژول فابریک (Fabric Module) سری Cisco N9800 |
ماژول فابریک 8 اسلات (8-slot) سری Cisco N9800 N9K-C9808-FM-A |
ماژول فابریک 8 اسلات (8-slot) سری Cisco N9800 N9K-C9808-FM-B |
ماژول فابریک 4 اسلات (4-slot) سری Cisco N9800 N9K-C9804-FM-A |
سوپروایزر (Supervisor) سری Cisco N9800 N9K-C9800-SUP-A |
سوپروایزر (Supervisor) سری Cisco N9800 N9K-C9800-SUP-B |
|
N9K-X9836E-SP2R-O |
خیر |
بله |
خیر |
خیر |
بله |
|
N9K-X9836DM-A |
بله |
بله |
بله |
بله |
بله |
|
N9K-X98900CD-A |
بله |
بله |
بله |
بله |
بله |
جدول 3 حداقل تعداد ماژول‌های فابریک (Fabric Modules) مورد نیاز برای عملکرد با نرخ خط (Line-rate operation) را نشان می‌دهد.
جدول 3. حداقل تعداد ماژول‌های فابریک (Fabric Modules) مورد نیاز برای عملکرد با نرخ خط (Line-rate)
|
کارت لاین (Line Card) سیسکو سری N9800 |
ماژول فابریک (Fabric Module) هشت اسلاته سیسکو N9800 N9K-C9808-FM-A |
ماژول فابریک (Fabric Module) هشت اسلاته سیسکو N9800 N9K-C9808-FM-B |
ماژول فابریک (Fabric Module) چهار اسلاته سیسکو N9800 N9K-C9804-FM-A |
|
N9K-X9836E-SP2R-O |
ناموجود (N/A) |
7 |
ناموجود (N/A) |
|
N9K-X9836DM-A |
7 |
7 |
7 |
|
N9K-X98900CD-A (حالت 400G) |
7 |
7 |
7 |
|
N9K-X98900CD-A (حالت 100G) |
4 |
4 |
4 |
سوئیچ‌های سری Cisco N9800 از منابع تغذیه (Power Supplies) دوگانه، با توان بالا و بازدهی بالا برای ورودی‌های برق AC، DC و همچنین برق AC/DC با ولتاژ بالا پشتیبانی می‌کنند.
ویژگی برجسته (Prominent feature)
اتصال با سرعت بالا و تراکم بالا (High-speed/high-density connectivity)
سوئیچ‌های سری Cisco N9800 از کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) پشتیبانی می‌کنند که تا 36 پورت 800 گیگابیت بر ثانیه (800G) را در هر اسلات ارائه می‌دهند. طراحی پیشرفته شاسی این محصول، زیرساختی مطمئن برای پشتیبانی از تراشه‌های ASIC با ظرفیت بالاتر و ماژول‌های نوری (Optics) با توان مصرفی بیشتر در آینده فراهم می‌کند.
افزونگی سیستم (System redundancy)
سوئیچ‌های سری Cisco N9800 با استفاده از کارت‌های شبکه (Line Cards) نسل فعلی، قادر به مقیاس‌پذیری تا ظرفیت 230.4 ترابیت بر ثانیه (Tbps) هستند. در چنین مقیاس و ظرفیتی، افزونگی سیستم (System Redundancy) عاملی حیاتی برای محافظت از سوئیچ و فابریک (Fabric) در برابر خرابی‌های بسیار نادر است. سوئیچ‌های سری Cisco N9800 نه تنها برای سوپروایزر (Supervisor)، منبع تغذیه (Power Supply) و سینی‌های فن (Fan Trays)، بلکه برای ماژول‌های فابریک (Fabric Modules) نیز افزونگی n+1 ارائه می‌دهند. این ویژگی، سوئیچ‌های سری Cisco N9800 را به مطمئن‌ترین سوئیچ‌ها برای استفاده در لایه‌های Spine یا Super-spine مراکز داده تبدیل کرده است.
بافرینگ (Buffering)
سوئیچ‌های سری Cisco N9800 از معماری حافظه بافر کاملاً اشتراکی (fully shared buffer memory architecture) پشتیبانی می‌کنند که به سوئیچ اجازه می‌دهد جهش‌های ترافیکی (bursts) را تا سقف ظرفیت حافظه اشتراکی موجود جذب کند. این معماری حافظه بافر اشتراکی، با به حداقل رساندن تعداد عملیات خواندن/نوشتن برای پردازش بسته‌ها، بهره‌وری انرژی (power efficiency) را نیز بهبود می‌بخشد. علاوه بر این، سری Cisco N9800 از فناوری HBM هیبریدی (hybrid HBM) پشتیبانی می‌کند که جریان‌های داده بسیار بزرگ‌تر را که ممکن است باعث ایجاد تراکم موقت (temporary congestion) شوند، به‌صورت پویا مدیریت می‌کند. ترکیب HBM هیبریدی با بافر کاملاً اشتراکی، به سیستم‌های سری Cisco N9800 این امکان را می‌دهد که به اندازه بافر مؤثری دست یابند که بسیار بزرگ‌تر از نمونه‌های مشابه است.
بهره‌وری انرژی (Power efficiency)
سوئیچ‌های سری Cisco N9800 با به حداقل رساندن تعداد تبدیل‌های توان (Power Conversion) در داخل شاسی، بهره‌وری انرژی را افزایش می‌دهند. یک باس‌بار (Busbar) واحد در سیستم، برق را میان تمامی کارت‌ها و ماژول‌های داخل شاسی توزیع می‌کند. منابع تغذیه با ظرفیت بالا و قابلیت تعویض در حین کار (Hot-swappable) با ورودی دوگانه، افزونگی توان (Power Redundancy) بهبودیافته و بهره‌وری انرژی بیشتری را فراهم می‌آورند.
مقیاس‌پذیری (Scalability)
سوئیچ‌های سری Cisco N9800 گزینه‌های مقیاس‌پذیری (Scalability) زیر را ارائه می‌دهند:
● پشتیبانی از مسیرهای IPv4 unicast تا سقف 1 میلیون (1M)
● مسیریابی‌های تک‌پخشی (Unicast) پروتکل IPv6 تا سقف 500 هزار مسیر
● مسیرهای میزبان (Host routes) IPv4 تا سقف 96 هزار
● مسیریابی میزبان (Host routes) برای IPv6 تا سقف 96 هزار مسیر
مشخصات محصول
جدول 4. مشخصات شاسی سری Cisco N9800
|
توضیحات |
سوئیچ Cisco N9808 |
سوئیچ Cisco N9804 |
|
تعداد اسلات‌های کارت شبکه (Line-card slots) |
8 |
4 |
|
تعداد اسلات‌های ماژول فابریک (Fabric-module slots) |
8 |
8 |
|
تعداد اسلات‌های سوپروایزر (Supervisor slots) |
2 |
2 |
|
تعداد سینی‌های فن (Fan trays) |
4 |
4 |
|
تعداد سینی‌های منبع تغذیه (Power-supply trays) |
3 |
2 |
|
تعداد منابع تغذیه (Power supplies) |
منابع تغذیه AC و ولتاژ بالا: 9 عدد (3 عدد در هر سینی) منابع تغذیه DC: 12 عدد (4 عدد در هر سینی) |
منابع تغذیه AC و ولتاژ بالا: 9 عدد (3 عدد در هر سینی) منابع تغذیه DC: 12 عدد (4 عدد در هر سینی) |
|
وزن |
بدون تجهیزات (Unloaded): 73 کیلوگرم با تجهیزات کامل (Fully loaded): 347 کیلوگرم |
بدون تجهیزات (Unloaded): 56.36 کیلوگرم با تجهیزات کامل (Fully loaded): 183 کیلوگرم |
|
ابعاد |
(ارتفاع) 71.12 در (عرض) 44.32 در (عمق) 85.7 سانتی‌متر (ارتفاع) 71.12 در (عرض) 44.32 در (عمق) 85.7 سانتی‌متر |
(ارتفاع) 44.45 در (عرض) 44.32 در (عمق) 83.82 سانتی‌متر |
|
ارتفاع |
16 واحد رک (16 RU) |
10 واحد رک (10 RU) |
مجوزدهی (Licensing)
سوئیچ‌های سری Cisco N9800 برای بهره‌مندی از قابلیت‌های مناسب، نیازمند لایسنس‌های Cisco Data Center Networking (DCN) در سطوح Premier، Advantage یا Essentials هستند. برخی ویژگی‌های خاص مانند MACsec، مستلزم تهیه لایسنس‌های جانبی (Add-on) نظیر لایسنس امنیتی DCN می‌باشند.
اطلاعات سفارش
جدول 5. اطلاعات سفارش (Ordering information)
|
شناسه محصول |
توضیحات |
|
N9K-C9808 |
شاسی 8 اسلات Cisco N9800 |
|
N9K-C9800-SUP-A |
سوپروایزر (Supervisor) نسل اول Cisco N9800N9K-C9800-SUP-Bسوپروایزر (Supervisor) نسل دوم Cisco N9800 |
|
N9K-C9808-FM-A |
ماژول فابریک (Fabric Module) نسل اول برای شاسی 8 اسلات Cisco N9800N9K-C9808-FM-Bسوپروایزر (Supervisor) نسل دوم Cisco N9800 |
|
ماژول فابریک (Fabric Module) نسل دوم برای شاسی 8 اسلات Cisco N9800 |
N9K-C9808-FAN-AN9K-C9800-SUP-Bسینی فن (Fan Tray) نسل اول برای شاسی 8 اسلات Cisco N9800 |
|
N9K-C9808-FAN-B |
سینی فن (Fan Tray) نسل دوم برای شاسی 8 اسلات Cisco N9800N9K-C9808-FM-Bسینی فن (Fan Tray) نسل اول برای شاسی 8 اسلات Cisco N9800 |
|
N9K-C9804 |
شاسی 4 اسلات Cisco N9800N9K-C9800-SUP-Bسوپروایزر (Supervisor) نسل دوم Cisco N9800 |
|
N9K-C9804-FM-A |
ماژول فابریک (Fabric Module) نسل اول برای شاسی 4 اسلات Cisco N9800N9K-C9808-FM-Bسینی فن (Fan Tray) نسل اول برای شاسی 8 اسلات Cisco N9800 |
|
N9K-C9804-FAN-A |
سینی فن (Fan Tray) نسل اول برای شاسی 4 اسلات Cisco N9800 |
|
N9K-X9836E-SP2R-O |
کارت شبکه (Line Card) 36 پورت 800 گیگابیت بر ثانیه Cisco N9800 با قابلیت MACsecN9K-C9800-SUP-Bسینی فن (Fan Tray) نسل اول برای شاسی 8 اسلات Cisco N9800 |
|
N9K-X9836DM-A |
کارت شبکه (Line Card) 36 پورت 400 گیگابیت بر ثانیه Cisco N9800 با قابلیت MACsecN9K-C9800-SUP-Bسوپروایزر (Supervisor) نسل دوم Cisco N9800 |
|
N9K-X98900CD-A |
کارت شبکه (Line Card) 14 پورت 400 گیگابیت و 34 پورت 100 گیگابیت بر ثانیه Cisco N9800 |
|
N9800-HV-TRAY |
سینی منبع تغذیه (Power-supply Tray) برای منابع تغذیه AC و HV در Cisco N9800 |
|
NXK-HV6.3KW20A-A |
منبع تغذیه 6300 وات 20 آمپر AC و HV برای Cisco N9800 |
|
NXK-HV6.3KW30A-A |
منبع تغذیه 6300 وات 30 آمپر AC و HV برای Cisco N9800 |
|
N9800-DC-TRAY |
سینی منبع تغذیه برای منبع تغذیه 48 ولت 60 آمپر DC در Cisco N9800 |
|
NXK-DC-4.4KW-A |
منبع تغذیه DC برای Cisco N9800 |
|
NXK-HV-BLANK |
درپوش اسلات منبع تغذیه AC/HV برای Cisco N9800 |
|
N9K-C9800-IN-KIT |
کیت نصب Cisco N9800 |
|
N9800-ADJ-RAIL |
کیت ریل قابل تنظیم Cisco N9800 |
|
N9K-C9808-CM-KIT |
کیت مدیریت کابل برای شاسی 8 اسلات Cisco N9800 |
|
N9K-C9808-DF-KIT |
کیت درب برای شاسی 8 اسلات Cisco N9800 |
|
N9K-C9808-RMB |
براکت‌های نصب عقب (Rear-mounting Brackets) برای Cisco N9804 |
|
N9K-C9808-PK-KIT |
کیت بسته‌بندی Cisco N9808 |
|
N9K-C9804-CM-KIT |
کیت مدیریت کابل برای شاسی 4 اسلات Cisco N9800 |
|
N9K-C9804-DF-KIT |
کیت درب برای شاسی 4 اسلات Cisco N9800 |
|
N9K-C9804-RMB |
براکت‌های نصب عقب (Rear-mounting Brackets) برای شاسی 4 اسلات Cisco N9800 |
|
N9K-C9804-PK-KIT |
کیت بسته‌بندی Cisco N9804 |
|
N9K-C9808-FM-CV |
درپوش اسلات ماژول فابریک برای شاسی 8 اسلات Cisco N9800 |
|
N9K-C9804-FM-CV |
درپوش اسلات ماژول فابریک برای Cisco N9804 |
|
N9K-C9800-SUP-CV |
درپوش اسلات سوپروایزر (Supervisor) برای Cisco N9800 |
|
N9K-X9800-LC-CV |
درپوش اسلات کارت شبکه (Line Card) برای Cisco N9800 |
|
N9K-C9800-SUP-CV |
درپوش اسلات سوپروایزر (Supervisor slot cover) برای Cisco N9800 |
|
N9K-X9800-LC-CV |
درپوش اسلات کارت شبکه (Line Card Slot Cover) برای Cisco N9800 |
| مدل | N9K-C9800-SUP-A |
