لاین کارت N9K-X9736C-FX سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: N9K-X9736C-FX
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
سوئیچ‌های Cisco Nexus 9000 Series، زیرساختی برای مراکز داده (Data Centers) مدرن فراهم می‌کنند که برای پاسخگویی به نیازهای رو به رشد برنامه‌های ابری (Cloud Applications)، مجازی‌سازی (Virtualization) و رایانش با کارایی بالا (High-Performance Computing) طراحی شده‌اند. این سوئیچ‌ها که بر پایه فناوری پیشرفته Cisco Cloud Scale ASIC ساخته شده‌اند، کارایی بالا، مقیاس‌پذیری (Scalability) و بهره‌وری انرژی را در محیط‌های سازمانی، ارائه‌دهندگان خدمات (Service Providers) و محیط‌های ابری ارائه می‌دهند.
این پلتفرم‌های شبکه به سازمان‌ها انعطاف‌پذیری عملیاتی لازم برای اجرا در دو حالت مجزا را ارائه می‌دهند. مدیران شبکه می‌توانند بین نرم‌افزار استاندارد Cisco NX-OS برای استقرار‌های سنتی و مستقل (Standalone) یا زیرساخت خودکار و مبتنی بر سیاست با استفاده از حالت Cisco Application Centric Infrastructure (ACI) یکی را انتخاب کنند. این قابلیت عملیاتی دوگانه به کسب‌وکارها اجازه می‌دهد تا زیرساخت خود را با سرعت دلخواه و بدون به خطر انداختن امنیت یا بهره‌وری عملیاتی، مدرن‌سازی کنند.
نمای کلی محصول
سبد محصولات Cisco Nexus 9000 شامل طیف متنوعی از گزینه‌های ثابت (Fixed) و ماژولار (Modular) است که عمدتاً بر خانواده سوئیچ‌های با پیکربندی ثابت Cisco Nexus 9300 و سری ماژولار Cisco Nexus 9500 متمرکز شده‌اند. در مجموعه Nexus 9300، شرکت سیسکو چندین زیرمجموعه شامل مدل‌های Nexus 9300-EX، 9300-FX، 9300-FX2، 9300-FX3، 9300-GX و 9300-GX2 را ارائه می‌دهد. این پلتفرم‌های ثابت از پیکربندی‌های منعطف پورت با سرعت‌های اتصال شامل 1GbE، 10GbE، 25GbE، 50GbE، 100GbE و تا سقف 400GbE پشتیبانی می‌کنند.
سوئیچ‌های سری Nexus 9300-EX و FX، پورت‌های مسی و فیبر نوری با چگالی بالا (High-density) در سرعت‌های 1/10/25GbE را برای استقرار در لایه‌های دسترسی (Access) و Leaf فراهم می‌کنند و با لینک‌های بالادستی (Uplink) پرسرعت 40/100GbE همراه شده‌اند. پلتفرم‌های FX2 و FX3 با تکیه بر این قابلیت‌ها، چگالی پورت بالاتر، ویژگی‌های امنیتی پیشرفته‌تر و عملکرد بهبودیافته در تأخیر (Latency) را ارائه می‌دهند. برای محیط‌های ابری (Cloud) با پهنای باند بسیار بالا و استقرار در هسته شبکه (Core)، سری‌های Nexus 9300-GX و GX2 سوئیچ‌های مقیاس‌پذیری با سرعت 100GbE و چگالی بالای 400GbE را ارائه می‌دهند که برای مدیریت ترافیک‌های سنگین طراحی شده‌اند.
سوئیچ‌های ماژولار سری Cisco Nexus 9500، مکمل سبد محصولات ثابت (Fixed portfolio) سیسکو بوده و معماری شاسی با قابلیت شخصی‌سازی (Customizable chassis architecture) را ارائه می‌دهند. پلتفرم Nexus 9500 با پشتیبانی از طیف متنوعی از کارت‌های شبکه (Line cards)، ماژول‌های سوپروایزر (Supervisor modules) و کنترلرهای سیستم (System controllers)، به سازمان‌ها این امکان را می‌دهد تا ظرفیت لایه هسته (Core) و اسپاین (Spine) دیتاسنتر خود را به شکلی کارآمد مقیاس‌دهی کرده و در عین حال از سرمایه‌گذاری‌های قبلی خود محافظت کنند.
ویژگی‌ها و مزایا
- سیستم‌عامل‌های دوگانه (Dual Operating Systems):پشتیبانی از هر دو نرم‌افزار استاندارد Cisco NX-OS برای مدیریت سنتی و حالت Cisco ACI برای عملیات فابریک خودکار و مبتنی بر سیاست (Policy-driven).
- عملکرد بالا و تراکم پورت (Port Density):ارائه گزینه‌های رابط (Interface) منعطف با پشتیبانی از سرعت‌های چندگانه از 1GbE، 10GbE، 25GbE، 50GbE و 100GbE تا اتصال 400GbE برای مدیریت بارهای کاری سنگین بدون ایجاد گلوگاه در پهنای باند.
- معماری ASIC در مقیاس ابری سیسکو (Cisco Cloud Scale ASIC Architecture):بهره‌گیری از فناوری سیلیکون اختصاصی برای ارائه مدیریت پیشرفته بافر (Buffer Management)، کاهش مصرف انرژی، نرخ انتقال بالای بسته‌ها (Packet Throughput) و تله‌متری مبتنی بر سخت‌افزار (Hardware-based Telemetry).
- تله‌متری عمیق (Deep Telemetry) و تحلیل‌های بلادرنگ (Real-Time Analytics):ارائه تله‌متری جریانی (Streaming Telemetry) با سرعت خط (Line-rate) در سطح سخت‌افزار، جداول جریان (Flow Tables) و ردیابی بسته‌ها برای دستیابی به دید کامل شبکه و یکپارچه‌سازی با پلتفرم‌های تحلیلی مانند Cisco Nexus Dashboard.
- امنیت یکپارچه با سرعت خط (Line-Rate):پشتیبانی از رمزنگاری سخت‌افزاری MACsec در مدل‌ها و پورت‌های منتخب، که از داده‌های در حال انتقال در اتصالات leaf، spine و ارتباطات بین دیتاسنترها محافظت می‌کند.
- معماری شبکه مدرن (Modern Fabric Architecture):پشتیبانی از VXLAN با کنترل پلین BGP EVPN که امکان ایجاد شبکه‌های لایه 2 و لایه 3 هم‌پوشان (Overlay) مقیاس‌پذیر و چندمستاجری (Multi-tenant) را بر بستر زیرساخت‌های IP سنتی فراهم می‌کند.
- دسترسی‌پذیری بالا و قابلیت اطمینان (High Availability and Reliability):مجهز به منابع تغذیه و واحدهای فن با قابلیت تعویض در حین کار (Hot-swappable) و افزونه (Redundant) که در کنار ویژگی‌های نرم‌افزاری نظیر ارتقای نرم‌افزار بدون وقفه (ISSU)، حداکثر زمان پایداری شبکه (Uptime) را تضمین می‌کند.
نمای کلی محصول
پلتفرم سوئیچینگ Cisco N9500 (شکل 1) شامل سه شاسی ماژولار (Modular Chassis) است:
● سوئیچ 4 اسلاته Cisco N9500
● سوئیچ 8 اسلاته Cisco N9500
● سوئیچ 16 اسلات Cisco N9500

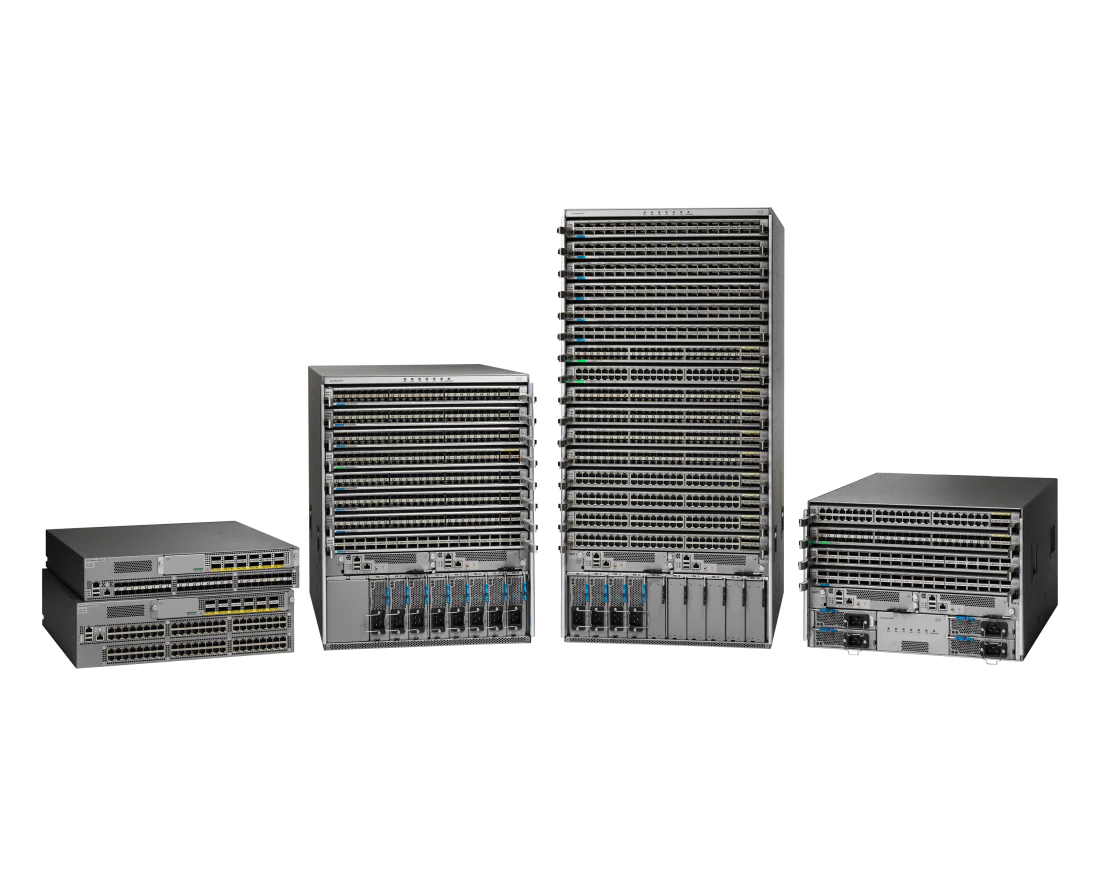

شاسی سوئیچ‌های مقیاس‌پذیر ابری (Cloud-Scale) سری Cisco N9500
سوئیچ‌های ماژولار سری Cisco N9500 از مجموعه‌ای جامع از کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) با مقیاس ابری (Cloud-scale) پشتیبانی می‌کنند. این تجهیزات رابط‌های اترنت 1، 10، 25، 40، 50، 100، 200 و 400 گیگابیتی را ارائه می‌دهند. هر کارت شبکه با مقیاس ابری، پهنای باندی تا 6.4 ترابیت بر ثانیه (Tbps) در هر اسلات فراهم می‌کند و هر ماژول فابریک با مقیاس ابری، تا 1.6 ترابیت بر ثانیه پهنای باند به هر اسلات کارت شبکه اختصاص می‌دهد. با استفاده از این کارت‌های شبکه با مقیاس ابری، سوئیچ‌های سری Cisco N9500 می‌توانند تا [مقدار مورد نظر] پیکربندی شوند.
1. 192 پورت 400 گیگابیت اترنت (400-Gigabit Ethernet)
2. 384 پورت 200 گیگابیت اترنت (200-Gigabit Ethernet)
3. 1024 پورت 100 گیگابیت اترنت (100-Gigabit Ethernet) (یا)
4. 2048 پورت 50 گیگابیت اترنت (50-Gigabit Ethernet)
5. 1024 پورت 40 گیگابیت اترنت (40-Gigabit Ethernet)
6. 24 عدد پورت 25 گیگابیت اترنت (25-Gigabit Ethernet)
7. 2304 پورت اترنت 1/10 گیگابیت (1/10-Gigabit Ethernet ports)
توجه: این برگه داده (Data Sheet) تنها مشخصات سخت‌افزاری را تعیین می‌کند. برای جزئیات بیشتر، لطفاً به یادداشت‌های انتشار نرم‌افزار Cisco ACI یا Cisco NX-OS و مستندات مربوط به ویژگی‌های محصول مراجعه کنید.
کارت‌های شبکه (Line Cards) با مقیاس ابری (Cloud-scale) برای پلتفرم Cisco N9500
پلتفرم Cisco N9500 از مجموعه‌ای گسترده از کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) با قابلیت تعویض در حین کار (Hot-swappable) و سرعت‌های چندگانه (Multispeed) پشتیبانی می‌کند که برای استقرار در مراکز داده (Data Center) بهینه‌سازی شده‌اند.این کارت‌های شبکه و ماژول‌های فابریک که با استفاده از تراشه‌های اختصاصی Cisco Cloud-Scale ASIC ساخته شده‌اند، زیرساختی ایده‌آل برای مراکز داده بزرگ و مقیاس‌پذیر فراهم می‌کنند.
جدیدترین محصولات سیسکو (Cisco)تراشه‌های (ASICs) مقیاس‌پذیر ابری 400 گیگابیتی، از مسیریابی بخش‌بندی‌شده بر بستر IPv6 (SRv6) و قابلیت‌های پیشرفته تله‌متری جریانی (Streaming Telemetry) پشتیبانی می‌کنند.
جدول 1. کارت‌های شبکه (Line Cards) مقیاس‌پذیر ابری Cisco N9500
نوع کارت شبکه (Line Card Type) | توضیحات |
کارت‌های شبکه 400 گیگابیت بر ثانیه (400-Gbps) | |
N9K-X9716D-GX: کارت شبکه 400 گیگابیت اترنت (400-Gigabit Ethernet)
| ● کارت شبکه 16 پورت 400 گیگابیت اترنت با فرم‌فاکتور QSFP-DD (Quad Small Form-Factor Pluggable Double Density) ● هر پورت قابلیت بریک‌اوت (Breakout) به صورت 1x400، 4x100، 2x100G، 4x50، 4x40، 4x25 و 4x10 گیگابیت اترنت را دارد* |
کارت‌های شبکه 100 گیگابیت بر ثانیه (100-Gbps) | |
N9K-X9736C-FX3: کارت شبکه 100 گیگابیت اترنت (100-Gigabit Ethernet)
| ● کارت شبکه 36 پورت 100 گیگابیت اترنت با فرم‌فاکتور QSFP28 (Quad Small Form-Factor Pluggable 28) ● هر پورت قابلیت بریک‌اوت (Breakout) به صورت 1x100، 2x50، 1x40، 4x25، 4x10 و 1x10 گیگابیت اترنت را دارد* ● پورت‌های 1 تا 28 از اترنت 1 گیگابیت پشتیبانی می‌کنند |
N9K-X9736C-FX: کارت شبکه 100 گیگابیت اترنت (100-Gigabit Ethernet)
| ● کارت شبکه 36 پورت 100 گیگابیت اترنت با فرم‌فاکتور QSFP28 (Quad Small Form-Factor Pluggable 28) ● هر پورت قابلیت بریک‌اوت (Breakout) به صورت 1x100، 2x50، 1x40، 4x25، 4x10 و 1x10 گیگابیت اترنت را دارد* ● پورت‌های 1 تا 28 از اترنت 1 گیگابیت پشتیبانی می‌کنند |
N9K-X9732C-EX: کارت شبکه 100 گیگابیت اترنت (100-Gigabit Ethernet)
| ● کارت شبکه 32 پورت 100 گیگابیت اترنت با فرم‌فاکتور QSFP28 (Quad Small Form-Factor Pluggable 28) ● هر پورت قابلیت بریک‌اوت (Breakout) به صورت 1x100، 2x50، 1x40، 4x25، 4x10 و 1x1/10 گیگابیت اترنت را دارد* |
N9K-X9732C-FX: کارت شبکه 100 گیگابیت اترنت (100-Gigabit Ethernet)
| ● کارت شبکه 32 پورت 100 گیگابیت اترنت با فرم‌فاکتور QSFP28 (Quad Small Form-Factor Pluggable 28) ● هر پورت قابلیت بریک‌اوت (Breakout) به صورت 1x100، 2x50، 1x40، 4x25، 4x10 و 1x1/10 گیگابیت اترنت را دارد* ● پشتیبانی از افزونگی (Redundancy) مدل 4+1 FM |
N9K-X9736C-EX: کارت شبکه 100 گیگابیت اترنت (100-Gigabit Ethernet)
| ● کارت شبکه 36 پورت 100 گیگابیت اترنت با فرم‌فاکتور QSFP28 (Quad Small Form-Factor Pluggable 28) ● هر پورت قابلیت بریک‌اوت (Breakout) به صورت 1x100، 2x50، 1x40، 4x25، 4x10 و 1x1/10 گیگابیت اترنت را دارد* |
کارت‌های شبکه فیبر نوری 10/25 گیگابیت بر ثانیه | |
N9K-X97160YC-EX: کارت شبکه لایه دسترسی (Access-Layer) 1/10/25 گیگابیت و لایه تجمیع (Aggregation-Layer) 10/40/100 گیگابیت اترنت
| ● کارت شبکه دارای 48 پورت 1، 10 و 25 گیگابیت اترنت SFP+ و 4 پورت 40/100 گیگابیت اترنت QSFP28 |
کارت‌های شبکه مسی 10 گیگابیت بر ثانیه | |
N9K-X9788TC-FX: کارت شبکه لایه دسترسی (Access-Layer) 1/10 گیگابیت BaseT و لایه تجمیع (Aggregation-Layer) 40/100 گیگابیت اترنت
| ● کارت شبکه دارای 48 پورت 100 مگابیت و 1/10 گیگابیت اترنت BASE-T و 4 پورت 40/100 گیگابیت اترنت QSFP28 |
جدول 2. خلاصه موارد استفاده از کارت‌های شبکه (Line Card) سری Cisco N9500 با مقیاس ابری (Cloud-Scale)
کارت شبکه/ویژگی‌ها (Line Card/Features) | سیستم‌عامل سیسکو (Cisco NX-OS) | زیرساخت کاربردی سیسکو (Cisco ACI)اسپاین (Spine) | امنیت لایه دسترسی رسانه (MACSec) | افزونگی ماژول پارچه سوئیچینگ به صورت N+1 (N+1 FM redundancy) |
X9716D-GX | بله | بله | بله | خیر |
X9736C-FX3 | بله | بله | بله | خیر |
X9736C-FX | بله | بله | بله | خیر |
X9732C-EX | بله | بله | خیر | خیر |
X9732C-FX | بله | خیر | بله | بله |
X9736C-EX | بله | خیر | خیر | خیر |
X97160YC-EX | بله | خیر | خیر | خیر |
X9788TC-FX | بله | خیر | بله | خیر |
جدول 3. مشخصات کارت‌های شبکه (Line Card) مقیاس‌پذیر ابری Cisco N9500
کارت شبکه (Line card) | ماژول فابریک (FM) مورد نیاز برای حداکثر پهنای باند | ماژول فابریک (FM) مورد نیاز برای افزونگی (Redundancy) به صورت N+1 | عملکرد (Performance) | بافر بسته (Packet buffer) |
X9716D-GX | 4 | ناموجود (N/A) | 12.8 ترابیت بر ثانیه (Tbps) 4.3 میلیارد بسته در ثانیه (bpps) | 160 مگابایت (MB) |
X9732C-EX | 4 | ناموجود (N/A) | 6.4 ترابیت بر ثانیه (Tbps) 4.3 میلیارد بسته در ثانیه (bpps) | 160 مگابایت (MB) |
X9736C-FX3 | 5* | ناموجود (N/A) | 7.2 ترابیت بر ثانیه (Tbps) 2.4 میلیارد بسته در ثانیه (bpps) | 160 مگابایت (MB) |
X9736C-FX | 5* | ناموجود (N/A) | 7.2 ترابیت بر ثانیه (Tbps) 2.4 میلیارد بسته در ثانیه (bpps) | 160 مگابایت (MB) |
X9732C-FX | 4 | 5# | 6.4 ترابیت بر ثانیه (Tbps) 2.16 میلیارد بسته در ثانیه (bpps) | 160 مگابایت (MB) |
X9736C-EX | 4 | ناموجود (N/A) | 6.4 ترابیت بر ثانیه (Tbps) 4.9 میلیارد بسته در ثانیه (bpps) | 160 مگابایت (MB) |
X97160YC-EX | 4 | ناموجود (N/A) | 3.2 ترابیت بر ثانیه (Tbps) 2.17 میلیارد بسته در ثانیه (bpps) | 80 مگابایت (MB) |
X9788TC-FX | 4 | ناموجود (N/A) | 1.76 ترابیت بر ثانیه (Tbps) 0.59 میلیارد بسته در ثانیه (bpps) | 80 مگابایت (MB) |
کارت‌های شبکه (Line cards) منتخب سری‌های EX، FX، FX3 و GX می‌توانند به‌صورت هم‌زمان در یک شاسی Cisco N9500 نصب شوند. در چنین پیکربندی، شاسی حداکثر از چهار ماژول فابریک (Fabric modules) پشتیبانی می‌کند و هر ماژول فابریک اضافی که نصب شود، غیرفعال (Powered down) خواهد شد. همچنین، تمامی ویژگی‌ها یا قابلیت‌هایی که نیازمند بیش از چهار ماژول فابریک باشند، در این نوع پیکربندی به‌طور خودکار غیرفعال می‌شوند.
ماژول‌های فابریک (Fabric Modules) و عملکرد پلتفرم مقیاس‌پذیر ابری (Cloud-scale) در Cisco N9500
پلتفرم Cisco N9500 به عنوان یک ساختار Clos (Clos fabric) طراحی شده است که هر کارت شبکه (line card) را مستقیماً به ماژول‌های فابریک (fabric module) که در قسمت عقب دستگاه نصب شده‌اند، متصل می‌کند. تمامی ترافیک میان کارت‌های شبکه، در میان تمامی ماژول‌های فابریک توزیع بار (load balanced) می‌شود که این امر موجب توزیع بهینه پهنای باند در داخل شاسی می‌گردد. این قابلیت توزیع بار، پایداری و افزونگی (redundancy) سیستم را به شکل چشمگیری افزایش می‌دهد. در صورت بروز نقص فنی در یکی از ماژول‌های فابریک، سوئیچ همچنان به کار خود ادامه می‌دهد؛ اگرچه ظرفیت سوئیچینگ کاهش می‌یابد، اما ماژول‌های فابریک باقی‌مانده همچنان ظرفیت سوئیچینگ لازم را برای کارت‌های شبکه فراهم می‌کنند.
پلتفرم Cisco N9500 Cloud Scale از ماژول‌های فابریک (Fabric Modules) زیر پشتیبانی می‌کند:
● ماژول‌های فابریک (Fabric Modules) مدل FM-G با 4 و 8 اسلات که ظرفیتی تا 1.6 ترابیت بر ثانیه (Tbps) برای هر اسلات کارت شبکه (Line Card Slot) فراهم می‌کنند.
● ماژول‌های فابریک (Fabric Modules) مدل FM-E2 با 8 و 16 اسلات که ظرفیتی تا 800 گیگابیت بر ثانیه (800 Gbps) برای هر اسلات کارت شبکه (Line Card Slot) فراهم می‌کنند.
● ماژول‌های فابریک (Fabric Modules) مدل FM-E در نسخه‌های 4، 8 و 16 اسلاته که ظرفیتی تا 800 گیگابیت بر ثانیه (800 Gbps) برای هر اسلات کارت شبکه (Line Card Slot) فراهم می‌کنند.
این ماژول‌های فابریک (Fabric Modules)، قابلیت ارتقاپذیری و محافظت از سرمایه‌گذاری را برای شاسی‌های Cisco N9500 Series فراهم می‌کنند. تمامی ماژول‌های فابریک نصب‌شده در یک شاسی باید از نوع یکسانی باشند.
جدول 4. سازگاری کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Module) سری FM-G در سوئیچ‌های Cisco N9500 با مقیاس ابری (Cloud-Scale)
کارت شبکه/ماژول فابریک (Line card/FM) | C9504-FM-G | C9508-FM-G |
X9716D-GX | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS |
X9736C-FX3 | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS |
X9736C-FX | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS |
X9732C-EX | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS | اسپاین سیسکو ACI (Cisco ACI spine) و سیسکو NX-OS |
X9732C-FX | سیسکو NX-OS | سیسکو NX-OS |
X9736C-EX | سیسکو NX-OS | سیسکو NX-OS |
X97160YC-EX | سیسکو NX-OS | سیسکو NX-OS |
X9788TC-FX | سیسکو NX-OS | سیسکو NX-OS |
جدول 5. سازگاری کارت‌های شبکه (Line Cards) و ماژول‌های فابریک (Fabric Modules) مدل FM-E/E2 در سری Cisco N9500 با مقیاس ابری (Cloud-Scale)
کارت شبکه/ماژول فابریک (Line card/FM) | C9504-FM-E | C9508-FM-E | C9516-FM-E | C9508-FM-E2 | C9516-FM-E2 |
X9716D-GX | ناموجود (N/A) | ناموجود (N/A) | ناموجود (N/A) | ناموجود (N/A) | ناموجود (N/A) |
X9736C-FX3 | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) |
X9736C-FX | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) |
X9732C-EX | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) | اسپاین سیسکو ACI و سیسکو NX-OS (Cisco ACI spine and Cisco NX-OS) |
X9732C-FX | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) |
X9736C-EX | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) |
X97160YC-EX | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) |
X9788TC-FX | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) | سیسکو NX-OS (Cisco NX-OS) |
کارت‌های شبکه (Line cards) سری Cisco N9500 Cloud Scale، از چندین قالب فورواردینگ (Forwarding templates) پشتیبانی می‌کنند تا تخصیص حافظه داخلی (Onboard memory) برای سناریوهای مختلف استقرار، به شکلی بهینه انجام شود.
توجه: این برگه داده (Data Sheet) تنها مشخصات سخت‌افزاری را تعیین می‌کند. برای جزئیات بیشتر، لطفاً به یادداشت‌های انتشار نرم‌افزار Cisco ACI یا Cisco NX-OS و مستندات مربوط به ویژگی‌های محصول مراجعه کنید.
جدول 6. کارت‌های شبکه (Line Cards) سری Cisco N9500 Cloud-Scale: مشخصات محصول – عملکرد و مقیاس‌پذیری (Performance and Scale)1
کارت‌های شبکه (Line Cards) مقیاس‌پذیر ابری سری Cisco N9500 (مدل X9716D-GX) | کارت‌های شبکه (Line Cards) مقیاس‌پذیر ابری سری Cisco N9500 (مدل‌های X9736C-FX3, X9736C-FX, X9732C-FX, X9788TC-FX) | کارت‌های شبکه (Line Cards) مقیاس‌پذیر ابری سری Cisco N9500 (مدل‌های X9732C-EX, X9736C-EX, X97160YC-EX) | |
تعداد ورودی‌های مسیر یابی با طولانی‌ترین تطابق پیشوند (LPM) | IPv4: تا 2 میلیون IPv6: از 1,900 تا 1 میلیون (بر اساس طول پیشوند) | IPv4: تا 2 میلیون IPv6: از 1,900 تا 1 میلیون (بر اساس طول پیشوند) | IPv4: تا 1 میلیون IPv6: از 1,900 تا 500,000 (بر اساس طول پیشوند) |
تعداد ورودی‌های میزبان IP (IP host entries) | IPv4: تا 2 میلیون IPv6: تا 32,000 | IPv4: تا 2 میلیون IPv6: تا 32,000 | IPv4: تا 1 میلیون IPv6: تا 16,000 |
تعداد ورودی‌های آدرس مک (MAC address entries) | تا 1 میلیون | تا 512,000 | تا 512,000 |
تعداد مسیرهای چندپخشی (Multicast routes) | تا 131,000 | تا 131,000 | تا 32,000 |
تعداد گروه‌های نظارت بر پروتکل مدیریت دروازه داخلی (IGMP snooping groups) | با استفاده از VPC: 4,000 تا 32,000 بدون استفاده از VPC: 8,000 تا 32,000 | با استفاده از VPC: 4,000 تا 32,000 بدون استفاده از VPC: 8,000 تا 32,000 | با استفاده از VPC: 4,000 تا 32,000 بدون استفاده از VPC: 8,000 تا 32,000 |
تعداد شبکه‌های محلی مجازی (VLANs) | تا 4,096 | تا 4,096 | تا 4,096 |
تعداد نمونه‌های مسیریابی و فورواردینگ مجازی (VRF instances) | تا 16,000 | تا 16,000 | تا 16,000 |
تعداد کانال‌های پورت (Port channels) | تا 512 | تا 512 | تا 512 |
تعداد لینک‌های کانال پورت (Port channel links) | تا 32 | تا 32 | تا 32 |
تعداد مسیرهای چندمسیره با هزینه برابر (ECMP paths) | تا 64 | تا 64 | تا 64 |
تعداد نشست‌های فعال تحلیلگر پورت سوئیچ شده سیسکو (SPAN sessions) | 4 تا 32 | 4 تا 32 | 4 تا 32 |
تعداد نمونه‌های درخت پوشای چندگانه (MST instances) | تا 64 | تا 64 | تا 64 |
تعداد نمونه‌های درخت پوشای سریع به ازای هر VLAN (RPVST instances) | تا 4,000 | تا 4,000 | تا 4,000 |
تعداد گروه‌های پروتکل روتر آماده‌به‌کار (HSRP groups) | تا 490 | تا 490 | تا 490 |
تعداد نقاط پایانی تونل (VTEP) و سرورهای فیزیکی VXLAN به ازای هر VLAN | تا 10,000 | تا 10,000 | تا 10,000 |
ماژول‌های نوری پشتیبانی‌شده (Supported optics modules)
هر کارت شبکه (Line Card) در سری Cisco N9500 با مقیاس ابری (Cloud-Scale)، از مجموعه گسترده‌ای از ماژول‌های نوری پشتیبانی می‌کند. https://tmgmatrix.cisco.com/home ماتریس سازگاری تجهیزات نوری سیسکو (Cisco Optics Compatibility Matrix)، فهرستی از ماژول‌های نوری پشتیبانی‌شده برای هر کارت شبکه را ارائه می‌دهد.
مشخصات مکانیکی (Mechanical specifications)
جدول 7. کارت‌های شبکه (Line Cards) سری Cisco N9500 Cloud-Scale: مشخصات فنی محصول – مکانیکی
X9716D-GX | X9732C-EX | X9736C-FX3 | X9736C-FX | X9732C-FX | X9736C-EX | X97160YC-EX | X9788TC-FX | |
وزن (Weight) | 15.2 پوند 6.8 کیلوگرم | 12.13 پوند 5.5 کیلوگرم | 14.38 پوند 6.5 کیلوگرم | 14.38 پوند 6.5 کیلوگرم | 15 پوند 6.8 کیلوگرم | 14.77 پوند 6.7 کیلوگرم | 12.75 پوند 5.78 کیلوگرم | 13 پوند 5.9 کیلوگرم |
توان مصرفی معمول (Typical power) | 650 وات | 430 وات | 690 وات | 607 وات | 520 وات | 632 وات | 415 وات | 513 وات |
حداکثر توان مصرفی (Maximum power) | 1680 وات | 720 وات | 1075 وات | 900 وات | 840 وات | 792 وات | 516 وات | 684 وات |
میانگین زمان بین خرابی‌ها (MTBF) به ساعت | 338,442 | 481,470 | 368,050 | 420,050 | 429,090 | 476,970 | 580,050 | 429,630 |
قابلیت تعویض در حین کار (Hot swappable) | بله | بله | بله | بله | بله | بله | بله | بله |
جریان هوا (Airflow) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) |
جدول 8. ماژول‌های فابریک مقیاس‌پذیر ابری (Cloud-Scale Fabric Modules) مدل Cisco N9500 FM-G: مشخصات فنی محصول – مکانیکی
N9K-C9504-FM-G | N9K-C9508-FM-G | |
ظرفیت کل (Total capacity) | 6.4 ترابیت بر ثانیه (Tbps) | 12.8 ترابیت بر ثانیه (Tbps) |
ظرفیت به ازای هر اسلات (Capacity per slot) | 1.6 ترابیت بر ثانیه (Tbps) | 1.6 ترابیت بر ثانیه (Tbps) |
حداکثر اندازه جریان (Maximum flow size) | 400 گیگابیت بر ثانیه (Gbps) | 400 گیگابیت بر ثانیه (Gbps) |
وزن (Weight) | 3.4 کیلوگرم (7.7 پوند) | 6.3 کیلوگرم (14.08 پوند) |
توان مصرفی معمول (Typical power) | 455 وات (W) | 685 وات (W) |
حداکثر توان مصرفی (Maximum power) | 504 وات (W) | 936 وات (W) |
میانگین زمان بین خرابی‌ها (MTBF) به ساعت | 551,390 | 455,270 |
قابلیت تعویض در حین کار (Hot swappable) | بله (Yes) | بله (Yes) |
جریان هوا (Airflow) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) |
جدول 9. ماژول‌های فابریک (Fabric Modules) مدل Cisco N9500 Cloud-Scale FM-E/E2: مشخصات فنی محصول – مکانیکی
N9K-C9504-FM-E | N9K-C9508-FM-E | N9K-C9508-FM-E2 | N9K-C9516-FM-E | N9K-C9516-FM-E2 | |
ظرفیت کل (Total capacity) | 3200 گیگابیت بر ثانیه | 6400 گیگابیت بر ثانیه | 6400 گیگابیت بر ثانیه | 12800 گیگابیت بر ثانیه | 12800 گیگابیت بر ثانیه |
ظرفیت (به ازای هر اسلات - Per slot) | 800 گیگابیت بر ثانیه | 800 گیگابیت بر ثانیه | 800 گیگابیت بر ثانیه | 800 گیگابیت بر ثانیه | 800 گیگابیت بر ثانیه |
حداکثر اندازه جریان (Maximum flow size) | 100 گیگابیت بر ثانیه | 100 گیگابیت بر ثانیه | 100 گیگابیت بر ثانیه | 50 گیگابیت بر ثانیه | 100 گیگابیت بر ثانیه |
وزن | 2.98 کیلوگرم | 5.28 کیلوگرم | 5.0 کیلوگرم | 10.3 کیلوگرم | 9.21 کیلوگرم |
توان مصرفی معمول (Typical power) | 234 وات | 455 وات | 266 وات | 980 وات | 439 وات |
حداکثر توان مصرفی (Maximum power) | 313 وات | 570 وات | 420 وات | 1320 وات | 900 وات |
ساعات میانگین زمان بین خرابی‌ها (MTBF hours) | 829,890 | 653,420 | 642,820 | 363,100 | 515,870 |
قابلیت تعویض در حین کار (Hot swappable) | بله | بله | بله | بله | بله |
جریان هوا (Airflow) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) | ورودی هوا از سمت پورت (Port-side intake) |
انطباق با استانداردهای نظارتی (Regulatory standards compliance)
جدول 10. انطباق با استانداردهای نظارتی (Regulatory standards compliance): ایمنی و سازگاری الکترومغناطیسی (EMC)
مشخصات فنی (Specification) | توضیحات (Description) |
انطباق با مقررات (Regulatory compliance) | محصولات باید مطابق با دستورالعمل‌های 2004/108/EC و 2006/95/EC دارای نشان CE باشند. |
ایمنی (Safety) | ● استاندارد UL 60950-1 ویرایش دوم ● استاندارد CAN/CSA-C22.2 شماره 60950-1 ویرایش دوم ● استاندارد EN 60950-1 ویرایش دوم ● استاندارد IEC 60950-1 ویرایش دوم ● استاندارد AS/NZS 60950-1 ● استاندارد GB4943 |
سازگاری الکترومغناطیسی (EMC): انتشار (Emissions) | ● استاندارد 47CFR بخش 15 (CFR 47) کلاس A ● استاندارد AS/NZS CISPR22 کلاس A ● استاندارد CISPR22 کلاس A ● استاندارد EN55022 کلاس A ● استاندارد ICES003 کلاس A ● استاندارد VCCI کلاس A ● استاندارد EN61000-3-2 ● استاندارد EN61000-3-3 ● استاندارد KN22 کلاس A ● استاندارد CNS13438 کلاس A |
سازگاری الکترومغناطیسی (EMC): ایمنی (Immunity) | ● استاندارد EN55024 ● استاندارد CISPR24 ● استاندارد EN300386 ● سری استانداردهای KN 61000-4 |
محدودیت استفاده از مواد خطرناک (RoHS) | این محصول با استاندارد RoHS-6 مطابقت دارد، با استثنا برای گوی‌های لحیم‌کاری Ball Grid-Array (BGA) و کانکتورهای پرس‌فیت (press-fit) حاوی سرب. |
اطلاعات سفارش
جدول 11. کارت‌های شبکه (Line Cards) سری Cisco N9500 با مقیاس‌پذیری ابری (Cloud-Scale): اطلاعات سفارش‌گذاری
شماره قطعه (Part Number) | توضیحات محصول (Product Description) |
N9K-X9716D-GX (=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 16 پورت 400G QSFP-DD |
N9K-X9732C-EX (=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 32 پورت 100G QSFP |
N9K-X9736C-FX3 (=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 36 پورت 100G QSFP |
N9K-X9736C-FX (=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 36 پورت 100G QSFP |
N9K-X9732C-FX(=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 32 پورت 100G QSFP |
N9K-X9736C-EX(=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 36 پورت 100G QSFP |
N9K-X97160YC-EX(=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 48 پورت 1/10/25G SFP+ و 4 پورت 100G QSFP |
N9K-X9788TC-FX(=) | کارت لاین (Line Card) مقیاس‌پذیر ابری سیسکو مدل N9500 با 48 پورت 1/10G BaseT و 4 پورت 100G QSFP |
جدول 12. اطلاعات سفارش ماژول‌های فابریک (Fabric Modules) مقیاس‌پذیر ابری Cisco N9500
شماره قطعه (Part Number) | توضیحات محصول (Product Description) |
N9K-C9504-FM-G(=) | ماژول فابریک (Fabric Module) مقیاس‌پذیر ابری سیسکو N9500 با 4 اسلات و ظرفیت 1.6 ترابیت بر ثانیه |
N9K-C9508-FM-G(=) | ماژول فابریک (Fabric Module) مقیاس‌پذیر ابری سیسکو N9500 با 8 اسلات و ظرفیت 1.6 ترابیت بر ثانیه |
N9K-C9504-FM-E(=) | ماژول فابریک (Fabric Module) مقیاس‌پذیر ابری سیسکو N9500 با 4 اسلات و ظرفیت 800 گیگابیت بر ثانیه (جریان‌های 100G) |
N9K-C9508-FM-E(=) | ماژول فابریک (Fabric Module) مقیاس‌پذیر ابری سیسکو N9500 با 8 اسلات و ظرفیت 800 گیگابیت بر ثانیه (جریان‌های 100G) |
N9K-C9516-FM-E(=) | ماژول فابریک (Fabric Module) مقیاس‌پذیر ابری سیسکو N9500 با 16 اسلات و ظرفیت 800 گیگابیت بر ثانیه (جریان‌های 50G) |
N9K-C9508-FM-E2(=) | ماژول فابریک (Fabric Module) مقیاس‌پذیر ابری سیسکو N9500 با 8 اسلات و ظرفیت 800 گیگابیت بر ثانیه (جریان‌های 100G) |
N9K-C9516-FM-E2(=) | ماژول فابریک (Fabric Module) مقیاس‌پذیر ابری سیسکو N9500 با 16 اسلات و ظرفیت 800 گیگابیت بر ثانیه (جریان‌های 100G) |
توجه: تمامی شماره قطعات (Part Numbers) که با علامت «=» مشخص شده‌اند، مربوط به قطعات یدکی (Spare parts) جهت سفارش‌گذاری هستند.
برای کسب اطلاعات بیشتر
برای کسب اطلاعات بیشتر درباره سری Cisco N9000، لطفاً از این صفحه بازدید کنید https://www.cisco.com/go/n9000.
| مدل | N9K-X9736C-FX |
