ماژول NIM-VA-B سیسکو
ماژول NIM-VA-B سیسکو

ماژول NIM-VA-B سیسکو

وضعیت کالا: بازسازی شده
0 نظر
وضعیت موجودی:قابل سفارش
تولید کننده:
کد محصول: NIM-VA-B-RF
  • اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
  • تاریخ معرفی محصول:
  • تاریخ پایان فروش:
  • تاریخ پایان پشتیبانی:
۱۳۹۴/۰۵/۱۳ :بروزرسانی شده در تاریخ

ماژول رابط شبکه (NIM) چند حالته VDSL2 و ADSL2/2+ سیسکو، برای فراهم کردن اتصال WAN مطمئن و پرسرعت برای روترهای خدمات یکپارچه (ISR) سری Cisco 4000 طراحی شده است. این راهکار برای پاسخگویی به نیازهای متنوع کاربران، از دورکاران و کسب‌وکارهای کوچک گرفته تا دفاتر شعب سازمان‌های بزرگ، بهینه‌سازی شده است. این ماژول با بهره‌گیری از زیرساخت‌های تلفنی موجود، به سازمان‌ها امکان می‌دهد تا انتقال داده‌ها را به شکلی امن و کارآمد بین محل استقرار خود و مالتی‌پلکسرهای دسترسی DSL (DSLAM) در مراکز مخابراتی برقرار نگه دارند.

این ماژول برای ارائه‌دهندگان خدمات (Service Providers) و فروشندگان (Resellers) که قصد ارائه خدمات مدیریت‌شده جامع را دارند، بسیار ارزشمند است. این ماژول از طیف گسترده‌ای از عملکردهای حیاتی کسب‌وکار، از جمله امنیت مستحکم، یکپارچه‌سازی صوت، تصویر و داده، و همچنین کلاس‌های خدمات متمایز (Differentiated Classes of Service) پشتیبانی می‌کند. با ادغام یکپارچه با نرم‌افزار Cisco IOS XE، این ماژول (NIM) تضمین می‌کند که کسب‌وکارها می‌توانند عملکرد شبکه و امنیت پایدار را در تمامی شعب خود حفظ کنند.

نمای کلی محصول

ماژول‌های Cisco Multimode VDSL2 و ADSL2/2+ NIM در سه مدل اصلی برای پاسخگویی به نیازهای منطقه‌ای و فنی مختلف عرضه می‌شوند: NIM-VAB-A (برای POTS)، مدل NIM-VA-B (برای ISDN) و مدل NIM-VAB-M (برای POTS با Annex M). این ماژول‌های تک‌پورت به‌طور اختصاصی برای کار با پلتفرم‌های Cisco 4321, 4331, 4351, 4431 و 4451 ISR طراحی شده‌اند. این ماژول‌ها رابط سخت‌افزاری لازم برای تسهیل انتقال داده‌های دیجیتال با سرعت بالا را فراهم کرده و اطمینان می‌دهند که دفاتر شعب با حداقل تأخیر (Latency) به شبکه مرکزی متصل باقی بمانند.

این ماژول‌ها فراتر از یک اتصال ساده، برای انعطاف‌پذیری در محیط‌های سازمانی طراحی شده‌اند. آن‌ها از دسترسی اولیه شبکه گسترده (WAN) پشتیبانی کرده و می‌توانند برای افزونگی (Redundancy) مورد استفاده قرار گیرند تا اطمینان حاصل شود که برنامه‌های حیاتی - مانند همگام‌سازی پایگاه داده‌های بانکی یا تراکنش‌های دستگاه‌های خودپرداز (ATM) - بدون وقفه به فعالیت خود ادامه می‌دهند. این ماژول‌ها همچنین برای پشتیبانی از ویژگی‌های پیشرفته شبکه ساخته شده‌اند که به مدیران شبکه اجازه می‌دهد ترافیک را اولویت‌بندی کرده و ارتباطات را از طریق رمزنگاری مبتنی بر سخت‌افزار (Hardware-based encryption) ایمن سازند؛ امری که آن‌ها را به مؤلفه‌ای بنیادین برای شبکه‌سازی مدرن و امن در دفاتر شعب تبدیل می‌کند.

ویژگی‌ها و مزایا

  • پشتیبانی از چند حالت (Multimode):ارائه اتصال منعطف با پشتیبانی از استانداردهای VDSL2 و ADSL2/2+ در یک رابط واحد.
  • سازگاری گسترده (Broad Compatibility):سازگار با طیف وسیعی از چیپ‌ست‌های DSLAM که قابلیت همکاری (Interoperability) در محیط‌های مختلف ارائه‌دهندگان خدمات را تضمین می‌کند.
  • عملکرد با سرعت بالا (High-Speed Performance):پشتیبانی از سرعت دانلود تا 100 مگابیت بر ثانیه و سرعت آپلود تا 50 مگابیت بر ثانیه در حالت VDSL2.
  • امنیت پیشرفته (Advanced Security):فعال‌سازی ویژگی‌های امنیتی در سطح تجاری، شامل فایروال‌های بازرسی وضعیت (Stateful-inspection) و رمزنگاری مبتنی بر سخت‌افزار (3DES, IPsec و AES) برای ارتباطات امن VPN.
  • کیفیت خدمات (QoS):شامل پشتیبانی از مکانیزم‌های پیشرفته QoS مانند LLQ، CBWFQ و WRED که امکان اولویت‌بندی ترافیک با آگاهی از نوع برنامه (Application-aware) را فراهم می‌کند.
  • قابلیت اطمینان و عیب‌یابی (Reliability and Diagnostics):دارای قابلیت اعلان "dying gasp" برای هشدارهای قطع برق و تست خط دوطرفه (DELT) جهت عیب‌یابی کارآمد.
  • برچسب‌گذاری VLAN:پشتیبانی از برچسب‌گذاری IEEE 802.1q VLAN برای بخش‌بندی (Segmentation) و مدیریت بهتر شبکه.
  • وکتورینگ و باندینگ (Vectoring and Bonding):شامل پشتیبانی از G.993.5 Vectoring و پروفایل‌های خاص 17a VDSL با باندینگ 2-pair برای بهبود عملکرد خط.
  • استقرار منعطف (Flexible Deployment):موجود در سه مدل خاص (NIM-VAB-A, NIM-VA-B و NIM-VAB-M) برای مطابقت با استانداردهای تلفنی منطقه‌ای (POTS, ISDN و Annex M).
۱۳۹۴/۰۵/۱۳ :بروزرسانی شده در تاریخ

ماژول رابط شبکه (NIM) خانواده روترهای Cisco 4000 Integrated Services از استانداردهای VDSL2 و ADSL2/2+ بر روی یک رابط WAN واحد پشتیبانی می‌کند. این راهکار، یک گزینه امن و مقرون‌به‌صرفه برای طیف گسترده‌ای از مشتریان، از دورکاران و کسب‌وکارهای کوچک گرفته تا دفاتر شعب سازمان‌های بزرگ، فراهم می‌آورد.

بررسی اجمالی محصول

ماژول NIM چند حالته VDSL2 و ADSL2/2+ سیسکو (با شماره قطعه NIM-VAB-A) قابلیت اتصال WAN تک‌پورت چند حالته VDSL2 و ADSL2/2+ را فراهم می‌کند (شکل 1).

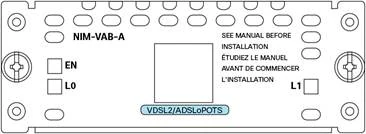

شکل 1. ماژول تک‌پورت NIM از VDSL2 و ADSL2/2+ برای اتصال WAN پشتیبانی می‌کند

این ماژول (NIM) در ترکیب با روترهای خدمات یکپارچه Cisco 4000 (ISRs)، انتقال داده‌های دیجیتال با سرعت بالا را بین تجهیزات محل مشتری (CPE) و مالتی‌پلکسر دسترسی DSL (DSLAM) در مرکز مخابراتی، که معمولاً در محل شرکت مخابراتی قرار دارد، فراهم می‌کند. ارائه‌دهندگان خدمات و فروشندگان می‌توانند سرویس‌های جانبی نظیر امنیت در سطح تجاری (Business-class security)، صوت، تصویر و داده، کلاس‌های خدمات متمایز (CoS) و دسترسی مدیریت‌شده به شبکه را با استفاده از نرم‌افزار Cisco IOS بر بستر زیرساخت‌های مخابراتی موجود ارائه دهند.

با انتشار نرم‌افزار Cisco IOS XE نسخه 3.14 و نسخه‌های پس از آن، ماژول NIM تک‌پورت چندحالته (Multimode) VDSL2 و ADSL2/2+ بر روی روترهای Cisco 4000 زیر پشتیبانی می‌شود: Cisco 4321، 4331، 4351، 4431 و 4451.

مشخصات فنی DSL

جداول 1 تا 4، مشخصات ویژگی‌های DSL و پشتیبانی از قابلیت همکاری (Interoperability) با DSLAM را برای کارت WAN مدل Cisco Multimode VDSL2 and ADSL2/2+ NIM فهرست می‌کنند. برای کسب اطلاعات بیشتر و جزئیات درباره قابلیت همکاری DSLAM و NIM، لطفاً به سند زیر مراجعه کنید:Cisco ISR4000 xDSL Interoperabilityجدول 5 ابعاد محصول را فهرست می‌کند.

جدول 1. مشخصات ویژگی‌های DSL

مشخصات DSL

DSL چند حالته (VDSL2 و ADSL2/2+)
●چیپ‌ست Broadcom
●یک رابط RJ-11 VDSL2
●قابلیت Dying gasp
●برچسب‌گذاری VLAN مطابق استاندارد IEEE 802.1q
●بارگذاری مستقل فریم‌ور DSL

VDSL2:

●استاندارد ITU G.993.2 (VDSL2)
●طرح‌های باند 997 و 998
●پروفایل‌های VDSL2: 8a, 8b, 8c, 8d, 12a, 12b و 17a
●پشتیبانی از باند U0 (25 تا 276 کیلوهرتز)
●حالت انتقال بسته اترنت (PTM) صرفاً مبتنی بر کپسوله‌سازی 64/65 اکتتی IEEE 802.3ah
●پشتیبانی از حالت عیب‌یابی تست خط دوطرفه (DELT)
●انطباق با استانداردهای DSL Forum TR-067 و TR-114
●پشتیبانی از سرعت دانلود تا 100 مگابیت بر ثانیه در حالت Ethernet PTM و سرعت آپلود تا 50 مگابیت بر ثانیه
●پشتیبانی از پروفایل 17a VDSL باندینگ دو زوجی در Annex A (NIM-VAB-A) و Annex M (NIM-VAB-M)
●پشتیبانی از پروفایل 30a VDSL تک زوجی در Annex A (NIM-VAB-A) و Annex M (NIM-VAB-M)
●پشتیبانی از قابلیت‌های برداری (Vectoring) G.993.5 در NIMها

ADSL2/2+:

●ADSL روی POTS با Annex A و Annex B مطابق استانداردهای ITU G.992.1 (ADSL)، G.992.3 (ADSL2) و G.992.5 (ADSL2+)
●ADSL روی POTS با Annex M (پهنای باند آپلود گسترش‌یافته) مطابق استانداردهای G.992.3 (ADSL2) و G.992.5 (ADSL2+)
◦ماژول Cisco Multimode VDSL2 and ADSL2/2+ NIM (NIM-VAB-M) برای ماسک چگالی طیف توان (PSD) مدل EU-64 M9 بهینه‌سازی شده است.
◦ماژول Cisco Multimode VDSL2 and ADSL2/2+ NIM (NIM-VAB-M) از Annex M انگلستان پشتیبانی می‌کند.
●استاندارد G.994.1 ITU G.hs
●استاندارد ADSL2 با برد گسترش‌یافته (G.922.3) Annex L برای افزایش کارایی در طول مسیرهای بیش از 4.88 کیلومتر از مرکز مخابراتی
●انطباق با استاندارد T1.413 ANSI ADSL DMT ویرایش 2
●انطباق با استانداردهای DSL Forum TR-067 و TR-100
●محافظت در برابر نویز ضربه‌ای (INP) و INP گسترش‌یافته
●کاهش توان دانلود (DPBO)
●فقط ATM
پروفایل VDSL 17a با اتصال دو زوج سیم (Two-pair bonded) و پروفایل VDSL 30a با یک زوج سیم، در مدل Annex B (NIM-VA-B) از این ماژول رابط شبکه (NIM) پشتیبانی نمی‌شوند.

جدول 2. قابلیت همکاری (Interoperability) تجهیزات VDSL2 بر بستر ISDN DSLAM برای ماژول‌های NIM چند حالته VDSL2 و ADSL2/2+ سیسکو (NIM-VA-B)

DSLAM

چیپ‌ست کارت خط VDSL2 بر بستر ISDN و سرویس تلفن پایه

ZTE 9806

Broadcom

Alcatel ISAM 7302

Ikanos

Alcatel ISAM 7302

Conexant

Huawei 5603

Broadcom

Huawei 5616

Broadcom

جدول 3. قابلیت همکاری (Interoperability) تجهیزات DSLAM با استاندارد ADSL over ISDN برای ماژول‌های NIM چند حالته VDSL2 و ADSL2/2+ سیسکو (NIM-VA-B)

DSLAM

چیپ‌ست کارت خط ADSL2/2+ روی ISDN

Alcatel ASAM7300

Broadcom

ECI Hi-Focus 480

Infineon

Ericsson ECN320

Broadcom

Siemens HiX 5300

Infineon

جدول 4. قابلیت همکاری (Interoperability) تجهیزات DSLAM از نوع ADSL over POTS برای ماژول‌های NIM چند حالته VDSL2 و ADSL2/2+ سیسکو (مدل‌های NIM-VAB-A و NIM-VAB-M)

DSLAM

چیپ‌ست کارت خط ADSL2/2+ بر روی سرویس تلفن پایه (Basic Telephone Service)

Alcatel ASAM7300

Broadcom

Alcatel ISAM 7302

Broadcom

Ericsson EDA2.1

Broadcom

ECI Hi-Focus 480

Infineon

Fujitsu FDX Hub 1000

Infineon

Fujitsu FDX Hub 1000

Texas Instruments

Huawei MA5600

Conexant

Lucent Stinger

Conexant

Nokia D500

Globespan

جدول 5. ابعاد و وزن ماژول‌های شبکه (NIM) از نوع Cisco Multimode DSL (VDSL2 و ADSL2/2+)



NIM-VA

عرض

3.50 اینچ (8.89 سانتی‌متر)

ارتفاع

1.25 اینچ (3.18 سانتی‌متر)

عمق

7.24 اینچ (18.39 سانتی‌متر)

وزن

0.40 پوند (181 گرم)

کاربردها

DSL کلاس تجاری (Business-Class) با پشتیبان‌گیری WAN

روترهای سری Cisco 4300 و 4400 ISR دارای چندین اسلات WAN هستند. این روترها می‌توانند با یک کارت ماژول رابط شبکه (Network Interface Module) برای دسترسی اصلی WAN پیکربندی شوند که افزونگی (Redundancy) را برای برنامه‌های حیاتی فراهم می‌کند. انعطاف‌پذیری WAN در این پلتفرم‌ها امکان استفاده از کارت‌های DSL با شماره قطعات NIM-VAB-A برای Annex A، کارت NIM-VA-B برای Annex B/J و کارت NIM-VAB-M برای Annex M را بر اساس فناوری پشتیبانی‌شده VDSL2 یا ADSL2/ADSL2+ فراهم می‌سازد.

بانکداری

در این سناریو، یک شعبه بانک از Cisco 4331 به همراه کارت ماژول رابط شبکه (NIM-VAB-A) برای VDSL2 یا ADSL2/2+ (Annex A) و اتصال اترنت از طریق پورت‌های گیگابیت اترنت پنل جلویی برای فراهم کردن دسترسی WAN اصلی و پشتیبان استفاده می‌کند.علاوه بر این، ماژول Cisco SM-X 24-Port Layer 2/3 EtherSwitch Service Module برای برقراری اتصال سرورهای محلی شعبه بانک، دستگاه‌های تحویلداری و خودپردازها (ATM) به کار گرفته می‌شود. این سناریو از تطبیق‌پذیری (Versatility) دستگاه Cisco 4331 بهره می‌برد تا پایگاه‌های داده بانکی بتوانند تراکنش‌های بانکی و خودپرداز را بدون هیچ‌گونه وقفه در دسترسی WAN همگام‌سازی کنند و همچنین افزونگی (Redundancy) لازم برای سایر برنامه‌های حیاتی را فراهم می‌آورد.این ماژول برای برقراری اتصال سرورهای شعب محلی بانک، دستگاه‌های تحویل‌دار و خودپردازها (ATM) استفاده می‌شود. این سناریو از قابلیت‌های چندمنظوره (Versatility) دستگاه Cisco 4331 بهره می‌برد تا پایگاه‌های داده بانکی بتوانند تراکنش‌های بانکی و خودپرداز را بدون هیچ‌گونه وقفه در دسترسی به شبکه گسترده (WAN) همگام‌سازی کنند و همچنین افزونگی (Redundancy) لازم را برای سایر برنامه‌های کاربردی حیاتی فراهم آورد.

امنیت در سطح تجاری (Business-Class Security)

روترهای Cisco 4300 و 4400 سری ISR به همراه ماژول‌های رابط شبکه (Network Interface modules) می‌توانند برای امنیت اینترنت با استفاده از Cisco IOS Firewall بهینه‌سازی شوند که از قابلیت‌های فایروال بازرسی وضعیت (stateful-inspection-firewall) و اتصال‌دهنده Cisco Cloud Web Security (CWS) پشتیبانی می‌کند. با وجود اتصال همیشه فعال DSL، قابلیت‌های امنیت اینترنت و VPN برای محافظت از منابع سازمانی در برابر حملات مخرب شبکه حیاتی هستند. شما می‌توانید این ویژگی‌ها را در روترهای Cisco 4000 سری ISR با خرید لایسنس اختیاری فناوری امنیت (Security Technology License) یا مجموعه ویژگی‌های AX فعال کنید.

این پلتفرم‌ها همچنین می‌توانند برای VPN جهت ایمن‌سازی اینترنت برای ارتباطات، با همان سیاست‌ها و سطوح امنیتی و عملکردی یک شبکه خصوصی، بهینه‌سازی شوند. شبکه‌های VPN امنیت را از طریق تونل‌زنی رمزنگاری (Encryption Tunneling) فراهم می‌کنند و روترهای Cisco از استاندارد رمزنگاری سه‌گانه داده (3DES)، امنیت پروتکل اینترنت (IPsec) و استاندارد رمزنگاری پیشرفته (AES) مبتنی بر سخت‌افزار پشتیبانی می‌کنند. این ویژگی‌های پیشرفته رمزنگاری را می‌توان با خرید لایسنس فناوری امنیتی (Security Technology License) یا مجموعه ویژگی‌های AX بر روی Cisco ISRها فعال کرد.

شبکه‌سازی آگاه از برنامه (Application-Aware Networking) با کیفیت خدمات (QoS) مبتنی بر IP

با استفاده از ویژگی‌های کیفیت خدمات (QoS) سیسکو، از جمله صف‌بندی عادلانه وزن‌دار مبتنی بر کلاس (CBWFQ)، صف‌بندی با تأخیر کم (LLQ)، تشخیص زودهنگام تصادفی وزن‌دار (WRED) و سایر موارد، روترهای سری Cisco 4000 به همراه ماژول‌های Cisco Multimode VDSL2 و ADSL2/2+ NIM می‌توانند به ارائه‌دهندگان خدمات و فروشندگان کمک کنند تا سرویس‌هایی را ارائه دهند که قادر به متمایزسازی پهنای باند (Bandwidth) بر اساس کاربرد خاص یا کاربر مشخص باشند. برای مثال، مدیران شبکه می‌توانند به ترافیک مربوط به ثبت سفارش مشتریان، اولویتی بالاتر از ترافیک عادی شبکه داخلی اختصاص دهند.

عملکرد (Performance)

عملکرد VDSL2 و ADSL2/2+ تابعی از متغیرهای بسیاری از جمله کارت خط DSLAM، نسخه نرم‌افزار DSLAM، پروفایل VDSL و طرح باند (Band plan)، شرایط نویز خط، طول حلقه (Loop length) و سایر عوامل محیطی است.

پشتیبانی نرم‌افزاری (Software Support)

ماژول تک‌پورت Cisco Multimode VDSL2 and ADSL2/2+ NIM در نسخه نرم‌افزاری Cisco IOS XE 3.14 و نسخه‌های بعدی بر روی روترهای Cisco 4321, 4331, 4351, 4431 و 4451 ISR پشتیبانی می‌شود.

ویژگی‌های VDSL2 و ADSL2/2+ با لایسنس بسته فناوری (Technology Package License) مدل IP Base برای روترهای سری Cisco 4300 و 4400 ISR پشتیبانی می‌شوند.

پشتیبانی از پلتفرم (Platform Support)

ماژول‌های رابط شبکه (NIM) چندحالته DSL (شامل VDSL2 و ADSL2/2+) تنها در اسلات‌های NIM تعبیه‌شده روی پلتفرم‌های روتر ماژولار Cisco 4000 پشتیبانی می‌شوند. جدول 6 جزئیات مربوط به پشتیبانی پلتفرم‌ها را ارائه می‌دهد.

جدول 6. پشتیبانی از پلتفرم و حداکثر تعداد NIMها در هر پلتفرم

شماره قطعات پلتفرم

حداکثر تعداد NIMها

روترهای Cisco 4321 و 4331 ISR

2

روترهای Cisco 4351، 4431 و 4451 ISR

3

شماره قطعه (Part Number) و اطلاعات سفارش‌گذاری

جدول 7 اطلاعات سفارش‌گذاری برای ماژول‌های Cisco Multimode VDSL2 و ADSL2/2+ NIM بر بستر ISDN و سرویس تلفن پایه را ارائه می‌دهد.

جدول 7. اطلاعات سفارش‌گذاری برای Multimode DSL (VDSL2 و ADSL2/2+)

شماره محصول

توضیحات

NIM-VAB-A

ماژول NIM تک پورت VDSL2/ADSL2+ روی POTS با استاندارد Annex A

NIM-VA-B

ماژول NIM تک پورت VDSL2/ADSL2+ روی ISDN با استاندارد Annex B/J

NIM-VAB-M

ماژول NIM تک پورت VDSL2/ADSL2+ روی POTS با استاندارد Annex M

NIM-VAB-A=

ماژول NIM تک پورت VDSL2/ADSL2+ روی POTS با استاندارد Annex A (قطعه یدکی)

NIM-VA-B=

ماژول NIM تک پورت VDSL2/ADSL2+ روی ISDN با استاندارد Annex B/J (قطعه یدکی)

NIM-VAB-M=

ماژول NIM تک پورت VDSL2/ADSL2+ روی POTS با استاندارد Annex M (قطعه یدکی)

اطلاعات کابل

برای تطبیق با اسپلیترهای خارجی، ممکن است به یک کابل کراس‌اوور (Crossover cable) نیاز باشد؛ این کابل را می‌توان به صورت جداگانه با شماره قطعه CAB-ADSL-RJ11X= سفارش داد.

تأییدیه‌های قانونی روترهای سری Cisco 4000

هنگامی که ماژول VDSL2 و ADSL2/2+ NIM در روترهای Cisco 4000 ISR (شامل مدل‌های Cisco 4321، 4331، 4351، 4431 و 4451) نصب می‌شود، استانداردهای روتر (شامل انطباق با مقررات، ایمنی، EMC و مخابرات) تغییری نمی‌کند.

برای اطلاع از انطباق با مقررات، ایمنی، EMC و استانداردهای مخابراتی، به لینک‌های اختصاصی پلتفرم Cisco 4000 Series در آدرس زیر مراجعه کنید:

http://www.cisco.com/go/isr4000

برای کسب اطلاعات بیشتر

برای کسب اطلاعات بیشتر، لطفاً به پرسش و پاسخ (Q&A) مربوط به Cisco Multimode VDSL2 and ADSL2/2+ NIM در آدرس زیر مراجعه کنید:

http://www.cisco.com/en/US/prod/collateral/routers/ps10536/qa_c67-644632.html
مدل NIM-VA-B-RF
دسته Cisco 4300 Series Integrated Services Routers
زیردسته Cisco 4300 Series Interfaces NIM
توضیحات Multi Mode VDSL2/ADSL/2/2+ NIM Annex B REMANUFACTURED
قیمت 480.00 دلار
آخرین بروزرسانی یکشنبه ۰۵ اسفند ۱۳۹۷
