ماژول NM-1T3/E3 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: NM-1T3/E3-RF
-
توضیحات: 1pt T3/E3 Network Module REMANUFACTURED
-
قیمت: 5,610.00 دلارآخرین بروزرسانی: یکشنبه ۰۵ اسفند ۱۳۹۷
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
ماژول شبکه Cisco T3/E3 برای فراهم کردن اتصال WAN با سرعت بالا برای طیف گسترده‌ای از روترهای سیسکو، شامل سری‌های 2600، 2800، 3600، 3700 و 3800، و همچنین روترهای خدمات یکپارچه (Integrated Services Routers) سری 2951 و 3900 طراحی شده است. این ماژول با ارائه راهکاری قدرتمند برای اتصالات T3 یا E3 با کانال شفاف (Clear-channel)، پاسخگوی نیازهای رو به رشد پهنای باند (Bandwidth) برای ارائه‌دهندگان خدمات و مشتریان سازمانی است.
این ماژول به عنوان اولین محصول T3/E3 با قابلیت پیکربندی نرم‌افزاری از شرکت Cisco متمایز است که به کاربران اجازه می‌دهد با استفاده از یک دستور ساده در Cisco IOS، بین کاربردهای T3 و E3 سوئیچ کنند. این انعطاف‌پذیری نه تنها با امکان به‌کارگیری یک محصول واحد در سطح بین‌المللی، مدیریت موجودی (Inventory Management) را ساده می‌کند، بلکه با حذف نیاز به تجهیزات واحد خدمات داده (DSU) خارجی، از سرمایه‌گذاری مشتری محافظت می‌نماید.
نمای کلی محصول
جزء اصلی این محصول، ماژول شبکه NM-1T3/E3 است که یک واحد رابط خط (LIU) از نوع DSU را مستقیماً در روتر ادغام می‌کند. این یکپارچه‌سازی با حذف نیاز به سخت‌افزار خارجی DSU، هزینه‌های تأمین (Provisioning) را به میزان قابل‌توجهی کاهش می‌دهد، مدیریت خط را ساده‌تر می‌کند و فضای ارزشمند رک (Rack) را صرفه‌جویی می‌نماید. این ماژول از ارتباطات تمام‌دوطرفه (Full-duplex) در نرخ‌های T3 معادل 44.736 مگاهرتز و نرخ‌های E3 معادل 34.368 مگاهرتز پشتیبانی می‌کند.
برای اطمینان از سازگاری گسترده، این ماژول از ویژگی‌های اختصاصی subrate و scrambling از فروشندگان مختلف DSU شخص ثالث، مانند Digital Link، Larscom و ADC Kentrox پشتیبانی می‌کند. این ماژول برای مدیریت برنامه‌های پیشرفته صوتی، تصویری و داده‌ای طراحی شده است و در عین حال از سرویس‌های ضروری Cisco IOS مانند کیفیت خدمات (QoS)، امنیت پروتکل اینترنت (IPSec)، ترجمه آدرس شبکه (NAT) و NetFlow پشتیبانی می‌کند. این ماژول از نظر فیزیکی فشرده (Compact) است و دارای کانکتورهای کواکسیال BNC برای انتقال مطمئن داده، به همراه نشانگرهای LED برای نظارت بر وضعیت در لحظه (Real-time) می‌باشد.
ویژگی‌ها و مزایا
- انعطاف‌پذیری قابل تنظیم با نرم‌افزار (Software-Configurable Flexibility):امکان سوئیچینگ یکپارچه بین حالت‌های T3 و E3 از طریق نرم‌افزار، که استقرار جهانی را با یک واحد سخت‌افزاری واحد تسهیل می‌کند.
- DSU یکپارچه:حذف نیاز به دستگاه‌های DSU خارجی که باعث کاهش هزینه‌های سخت‌افزاری، ساده‌سازی مدیریت و بهینه‌سازی فضای رک (Rack Space) می‌شود.
- قابلیت همکاری گسترده (Broad Interoperability):پشتیبانی از الگوریتم‌ها و ویژگی‌های اسکرامبلینگ (Scrambling) فروشندگان مختلف DSU، که از وابستگی به فروشنده خاص (Vendor Lock-in) جلوگیری می‌کند.
- مدیریت جامع:شامل ابزارهای نظارتی پیشرفته مانند تست نرخ خطای بیت (BERT)، پایگاه‌های اطلاعاتی مدیریت (MIBs) و تشخیص گسترده آلارم‌ها (مانند AIS، OOF و FERF).
- پشتیبانی از پروتکل‌ها:سازگار با پروتکل‌های کپسوله‌سازی سریال استاندارد شامل Frame Relay، پروتکل نقطه-به-نقطه (PPP) و کنترل لینک داده سطح بالا (HDLC).
- مدیریت خطای قدرتمند:دارای قابلیت‌های بررسی افزونگی چرخشی (CRC) 16 بیتی و 32 بیتی و نگهداری تاریخچه 24 ساعته از آمار خطاها برای عیب‌یابی بهبودیافته.
- پشتیبانی پیشرفته از برنامه‌های کاربردی:سازگاری کامل با سرویس‌های حیاتی شبکه مانند NetFlow، NBAR، فایروال (FW) و سیستم‌های تشخیص نفوذ (IDS).
شکل 1. ماژول شبکه Cisco T3/E3
مزایای کلیدی
• صرفه‌جویی در فضای فیزیکی:حذف نیاز به دستگاه DSU خارجی که باعث صرفه‌جویی در فضای ارزشمند رک (Rack) می‌شود
• مدیریت ساده‌سازی شده (Simplified management):نیاز به دو ابزار نظارتی مجزا را حذف می‌کند
• قابلیت تنظیم نرم‌افزاری T3/E3:ارائه انعطاف‌پذیری برای استقرار یک ماژول واحد در سراسر جهان
ویژگی‌های کلیدی
• ماژول شبکه تک‌پورت T3 با DSU یا E3 با DSU
• ویژگی‌های اختصاصی T3/E3 برای پایش، تست نرخ خطای بیت (BERT)، پایگاه‌های اطلاعاتی مدیریتی (MIBs)، هشدارها و موارد دیگر
• قابلیت فعال‌سازی مستقل یا همزمان قابلیت‌های scrambling و subrate در هر حالت DSU؛ پشتیبانی از الگوریتم‌های فروشندگان DSU شامل: Digital Link، Kentrox، Larscom، Verilink و Adtran.
• پشتیبانی از پروتکل‌های کپسوله‌سازی (Encapsulation) سریال: Frame Relay، پروتکل نقطه-به-نقطه (PPP) و کنترل لینک داده سطح بالا (HDLC)
• بررسی افزونگی چرخشی (CRC) شانزده بیتی
ویژگی‌های کلیدی مدیریت (Management Features)
• قابلیت‌های لوپ‌بک (Loopback) در سطح خط (Line) و محتوا (Payload)
• لوپ‌بک (Loopback) خط از راه دور DS3 (از طریق کدهای Far End Alarm and Control [FEAC] مطابق با استاندارد American National Standards Institute [ANSI] T1.107a)
• پاسخ به دستورات لوپ‌بک (Loopback) تعبیه شده
• درج دستورات لوپ‌بک (loopback commands) در سیگنال ارسالی
• الگوی شبه‌تصادفی (Pseudorandom) قابل برنامه‌ریزی تا طول 32 بیت، شامل 223، 220، 215، 1ها، 0ها و alt-0-1
• شمارنده‌های 32-بیتی برای تعداد خطا (error count) و تعداد بیت (bit-count)
• تشخیص هشدار-سیگنال نشانگر هشدار (AIS)، هشدار از راه دور (Remote Alarm)، خطای بلوک انتهای دور (FEBE)، خارج از فریم (OOF)
• پردازنده داخلی برای لینک داده‌های نگهداری (Maintenance Data Link - MDL)
کاربردهای T3/E3 و جایگاه‌یابی (Positioning)
جدول 1. ماتریس موقعیت‌یابی و پشتیبانی پلتفرم ماژول شبکه Cisco T3/E3 در دفاتر شعب
پلتفرم پشتیبانی‌شده (Supported Platform) | نوع سرویس پیشنهادی (Recommended Type of Service) | حداکثر T3/E3 پشتیبانی‌شده | حداقل نسخه نرم‌افزار Cisco IOS (مجموعه ویژگی‌های IP Base یا بالاتر) |
Cisco 2650 and 2651XM | T3/E3 با نرخ زیرپایه (Subrate) | 1 | 12.2(15)T |
Cisco 2691 | T3/E3 با نرخ زیرپایه (Subrate) | 1 | 12.2(15)T |
Cisco 2800 | T3/E3 با نرخ زیرپایه (Subrate) همراه با سرویس‌های همزمان | 1 | 12.3(8)T |
Cisco 2951 | T3/E3 با نرخ کامل (Full rate) همراه با سرویس‌های همزمان | 1 | 15.0(1)M |
Cisco 3661 and 3662 | T3/E3 با نرخ زیرپایه و کامل با سرویس‌های محدود | 1 | 12.2(15)T |
Cisco 3725/3745 | T3/E3 با نرخ کامل بدون سرویس | 1 | 12.2(15)T |
Cisco 3825 | T3/E3 با نرخ کامل بدون سرویس | 1 | 12.3(8)T |
Cisco 3845 | T3/E3 با نرخ کامل همراه با سرویس‌های همزمان | 2 | 12.3(8)T |
Cisco 3925/3925E* | T3/E3 با نرخ کامل همراه با سرویس‌های همزمان | 1 | 15.0(1)M |
Cisco 3945/3945E* | T3/E3 با نرخ کامل همراه با سرویس‌های همزمان | 2 | 15.0(1)M |
توجه: پشتیبانی از ماژول شبکه NM-1T3/E3 در مدل‌های 3925، 3925E، 3945 و 3945E از طریق کارت آداپتور ماژول شبکه (SM-NM-ADPTR) امکان‌پذیر خواهد بود.

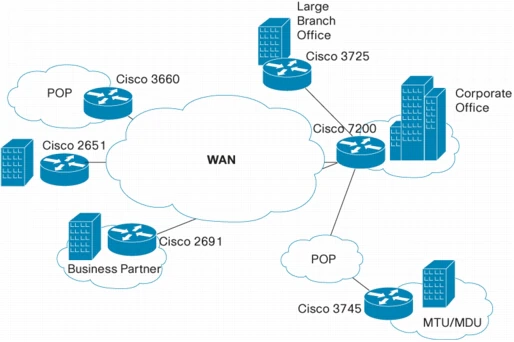

شکل 2. استقرار معمول ماژول شبکه Cisco T3/E3
مشخصات فنی
جدول 2. نام محصول و توضیحات
شماره محصول | توضیحات |
NM-1T3/E3 | ماژول شبکه تک پورت T3/E3 با کانال شفاف (Clear-channel) |
مشخصات سخت‌افزاری
مشخصات فنی DS3/E3
• رابط سطح DSX3 با دو کانکتور کواکسیال 75 اهم BNC مادگی برای هر پورت (RX و TX مجزا)
• اتصال تمام-دوطرفه (Full-duplex) با نرخ DS3 (44.736 مگاهرتز)
• اتصال تمام-دوطرفه (Full-duplex) با نرخ E3 (34.368 مگاهرتز)
• پشتیبانی از قابلیت Scrambling و نرخ‌های زیرپایه (subrate) برای تولیدکنندگان اصلی DSU
• ساختار خط (Line build-out) - قابل برنامه‌ریزی برای حداکثر 137 متر کابل کواکسیال 734A یا معادل آن، یا حداکثر 68 متر برای کابل کواکسیال 728A یا معادل آن
• فریم‌بندی C-bit یا M23 برای T3، بای‌پس (Bypass) و فریم‌بندی G.751 برای E3 (قابل انتخاب از طریق نرم‌افزار)
کدگذاری خطی Binary 3-zero substitution (B3ZS) (T3) یا high-density bipolar with three zeros (HDB3) (E3)
• پشتیبانی از CRC شانزده و سی‌ودو بیتی (پیش‌فرض 16-bit)
• پشتیبانی از کانال DS3 FEAC
• نگهداری تاریخچه بیست و چهار ساعته برای آمار خطاها (Error statistics) و تعداد خرابی‌ها (Failure counts)
• تشخیص هشدار و رویداد DS3 (پایش یک‌بار در ثانیه)
• سیگنال نشانگر هشدار (Alarm Indication Signal - AIS)
• خارج از فریم (Out of Frame - OOF)
• نقض کد خط (Line Code Violation - LCV)
• صفرهای اضافی (Excessive Zeros - EXZ)
• خطای دریافت در انتهای دور (Far-end receive failure یا FERF)
جدول 3. نشانگرهای LED پورت و وضعیت (Status)
نشانگر LED | رنگ | توصیف وضعیت فعال |
CD | سبز | حالت Loopback روشن است |
LP | زرد | پورت در حال دریافت AIS است |
AIS | زرد | پورت در حال دریافت سیگنال FERF است |
FERF | زرد | ماژول شبکه فعال است |
EN | زرد | پورت در حال دریافت خطاهای OOF است |
هشدار (Alarm) | زرد | حالت Loopback روشن است |
کپسوله‌سازی‌های سریال (Serial Encapsulations)
• HDLC
• PPP
• Frame Relay
مشخصات فیزیکی (Physical Specifications)
• ماژول شبکه تک‌اسلات (Single-wide)، بدون محدودیت در اسلات (Slot)
• ابعاد (ارتفاع x عرض x عمق) 1.55 x 7.10 x 7.2 اینچ (3.9 x 18.0 x 18.3 سانتی‌متر)
مشخصات محیطی (Environmental Specifications)
• دمای عملیاتی: 32 تا 104 درجه فارنهایت (0 تا 40 درجه سانتی‌گراد)
• دمای نگهداری (Storage temperature): -4 تا 149 درجه فارنهایت (-20 تا 65 درجه سانتی‌گراد)
• رطوبت نسبی (Relative humidity): 10 تا 90 درصد، بدون میعان (non-condensing)
انطباق با گواهینامه‌ها (Certification Compliance)
لایه فیزیکی (Physical Layer) مدل DS3
• ANSI T1.102, T1.107
لایه فیزیکی (Physical Layer) E3
• TBR24
• استانداردهای ITU-T G.703 و G.823
• ACA TS016
ایمنی (Safety)
• ایالات متحده (UL1950 3rd Edition/CSA C22.2, No.950)
• کانادا (C1950)
• انگلستان (BS6301, EN60950, EN41003)
• آلمان (TUV GS)
• فرانسه (EN60950, EN41003, NFC98020)
• AS/NZS 3260 (استرالیا/نیوزیلند)
• EN60950/EN41003 (اروپا)
• استاندارد IEC 950 (انحرافات ملی)
EMC
• 47 CFR 15: 2001 Class A (FCC)
• استاندارد ICES003 کلاس A
• استاندارد EN55022 کلاس A: 1998
• EN300386: 2001
• استانداردهای EN55024:1998، EN50082-1:1997 و EN61000-6-2: 1999 شامل موارد زیر:
– تخلیه الکترواستاتیک (ESD): EN61000-4-2
– مصونیت تابشی (Radiated Immunity): EN61000-4-3
– گذرای‌های ناگهانی (Burst Transients): استاندارد EN61000-4-4
– نوسانات برق (Surges): استاندارد EN61000-4-5
– تزریق فرکانس رادیویی (Injected RF): استاندارد EN61000-4-6
– افت ولتاژ و کاهش ناگهانی (Dips + Sags): استاندارد EN61000-4-11
• EN61000-3-2: 1995
• EN61000-3-3: 1995
• AS/NZS 3548 کلاس A
• VCCI V-3/2000.04 Class A
استانداردها
• T3/E3 MIB (RFC 1407)
| مدل | NM-1T3/E3-RF |
| دسته | Cisco 2600 Series Products |
| زیردسته | Cisco 2600 Series Supported Network Modules |
| توضیحات | 1pt T3/E3 Network Module REMANUFACTURED |
| قیمت | 5,610.00 دلار |
| آخرین بروزرسانی | یکشنبه ۰۵ اسفند ۱۳۹۷ |
