ماژول NM-HDV2-1T1/E1 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: NM-HDV2-1T1/E1-RF
-
توضیحات: IP Comm HighDensity DigitalVoice NM w/1 T1/E1 REMANUFACTURED
-
قیمت: 1,644.00 دلارآخرین بروزرسانی: یکشنبه ۰۵ اسفند ۱۳۹۷
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
ماژول‌های شبکه صوتی/فکس دیجیتال با تراکم بالای Cisco IP Communications برای ارتقای مجموعه Cisco Unified Communications از طریق ارائه یک راهکار همه‌کاره و منعطف برای دفاتر شعب طراحی شده‌اند. این ماژول‌ها قابلیت‌های صوتی دیجیتال با تراکم بالا، صوتی آنالوگ و اتصال WAN را در یک فرم فاکتور واحد ادغام می‌کنند و به سازمان‌ها و ارائه‌دهندگان خدمات اجازه می‌دهند تا مستقیماً به شبکه تلفنی عمومی سوئیچ‌شده (PSTN) و تجهیزات تلفنی سنتی مانند PBXها، دستگاه‌های فکس و تلفن‌های آنالوگ متصل شوند.
این ماژول‌ها با فعالیت در محیط‌های Cisco Unified Communications Manager (UCM) یا Cisco Unified Communications Manager Express (UCME)، به عنوان یک دروازه (Gateway) حیاتی برای تلفنی تحت شبکه (IP Telephony) عمل می‌کنند. این ماژول‌ها به کسب‌وکارها امکان می‌دهند تا ضمن گذار به ارتباطات مبتنی بر IP، زیرساخت‌های سنتی موجود خود را حفظ کنند؛ این امر در نهایت از طریق قابلیت‌هایی نظیر دور زدن هزینه‌های تماس (Toll Bypass) و خدمات یکپارچه صوت و داده، به کاهش هزینه‌های عملیاتی و بهبود بهره‌وری کلی کمک می‌کند.
نمای کلی محصول
این خط تولید شامل سه نسخه اصلی ماژول شبکه است:NM-HDV2،NM-HDV2-1T1/E1، وNM-HDV2-2T1/E1. این ماژول‌ها با طیف گسترده‌ای از روترهای ارتباطات یکپارچه (Unified Communications) سیسکو، شامل سری‌های 2800، 2900، 3800 و 3900 سازگار هستند. هر ماژول دارای یک اسلات اختصاصی برای کارت‌های رابط صدا/WAN (VWICs) یا کارت‌های رابط صدا (VICs) است که انعطاف‌پذیری لازم برای پشتیبانی از نیازهای مختلف اتصال دیجیتال و آنالوگ را فراهم می‌کند.
برای مدیریت پردازش صوت، این ماژول‌ها از ماژول‌های PVDM2 Packet Fax/Voice DSP استفاده می‌کنند که ظرفیت کانال مقیاس‌پذیر (Scalable) از 4 تا 120 کانال را ارائه می‌دهند. این معماری برای بهره‌وری طراحی شده است و امکان مذاکره پویای کدک (Dynamic Codec Negotiation) و اشتراک‌گذاری منابع DSP در چندین ماژول یا مادربرد روتر (Router Motherboard) را فراهم می‌کند. این رویکرد ماژولار تضمین می‌کند که سازمان‌ها می‌توانند همزمان با رشد نیازهای تجاری خود، قابلیت‌های صوتی خود را توسعه دهند و در عین حال از سرمایه‌گذاری اولیه سخت‌افزاری خود محافظت کنند.
ویژگی‌ها و مزایا
- یکپارچه‌سازی همه‌کاره (All-in-One):ترکیب اتصال WAN داده، صدای دیجیتال با تراکم بالا، صدای آنالوگ و منابع کنفرانس/تراسکدینگ در یک اسلات ماژول شبکه واحد.
- اتصال منعطف (Flexible Connectivity):پشتیبانی از طیف گسترده‌ای از رابط‌ها شامل FXS، FXO، DID، E&M، BRI و T1/E1 که اتصال بی‌وقفه به شبکه‌های IP مدرن و تجهیزات تلفنی قدیمی (Legacy) را تسهیل می‌کند.
- تکنولوژی DSP مقیاس‌پذیر:بهره‌گیری از پردازش سیگنال دیجیتال پیشرفته PVDM2 که از حداکثر 120 کانال صوتی پشتیبانی کرده و قابلیت مقیاس‌پذیری ظرفیت بر اساس نیازهای خاص هر شعبه را فراهم می‌کند.
- کاهش هزینه‌های تماس (Toll Bypass) مقرون‌به‌صرفه:امکان مسیریابی ترافیک صوتی و فکس از طریق WAN سازمانی که منجر به کاهش چشمگیر یا حذف هزینه‌های مخابراتی راه دور می‌شود.
- کنفرانس و تراسکدینگ پیشرفته:ارائه منابع سخت‌افزاری برای کنفرانس‌های چندجانبه و تراسکدینگ که با امکان برقراری ارتباط بین دستگاه‌هایی با کدک‌های متفاوت، باعث کاهش مصرف پهنای باند (Bandwidth) و هزینه‌ها می‌شود.
- دسترسی‌پذیری بالا (High Availability):پشتیبانی از قابلیت Survivable Remote Site Telephony (SRST) برای اطمینان از تداوم عملکرد خدمات پایه تلفنی، حتی در صورت قطع اتصال با Cisco UCM مرکزی.
- کیفیت خدمات (QoS):بهره‌گیری از نرم‌افزار Cisco IOS برای اولویت‌بندی ترافیک صوتی و فکس، جهت تضمین عملکرد با کیفیت مخابراتی حتی در زمان‌های اوج ترافیک شبکه.
- مدیریت ساده‌سازی شده:قابلیت مدیریت کامل از طریق رابط‌های خط فرمان (CLI) استاندارد Cisco IOS، پروتکل SNMP و سایر ابزارهای مدیریتی سیسکو که پیکربندی و نظارت آسان را تضمین می‌کند.
ماژول‌های شبکه صوتی/فکسی دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP، بخشی مکمل از مجموعه راهکارهای ارتباطات IP شرکت Cisco Systems هستند. این ماژول‌های شبکه، قابلیت‌های اتصال صوتی دیجیتال با تراکم بالا، اتصال WAN با تراکم بالا، اتصال صوتی آنالوگ، و همچنین قابلیت‌های کنفرانس و تبدیل کد (Transcoding) را در قالب یک ماژول شبکه ارائه می‌دهند. این ماژول‌های شبکه به سازمان‌ها، ارائه‌دهندگان خدمات مدیریت‌شده و ارائه‌دهندگان خدمات این امکان را می‌دهند که شبکه تلفنی عمومی سوئیچ‌شده (PSTN)، تجهیزات تلفنی سنتی (مانند مراکز تلفن خصوصی (PBX)، سیستم‌های کلیدی، تلفن‌های آنالوگ و دستگاه‌های فکس) و WAN را مستقیماً به روترهای ارتباطات یکپارچه (Unified Communications Routers) مدل‌های Cisco 2811, 2821, 2851, 2911, 2921, 2951, 3825, 3845 و 3925, 3945 متصل کنند تا از قابلیت‌های ارتباطات IP یا عبور از شبکه مخابراتی (Toll Bypass) بهره‌مند شوند. ماژول‌های شبکه صوتی/فکسی دیجیتال با تراکم بالا، به صورت منعطف در دو محیط مختلف Cisco Unified Communications (UC) عمل می‌کنند: سیستم Cisco Unified Communications Manager (UCM) همراه با قابلیت تلفنی سایت از راه دور با قابلیت بقا (SRST) یا Cisco Unified Communications Manager Express (UCME). این ماژول‌های شبکه می‌توانند با این راهکارهای تلفنی IP در یک روتر ارتباطات یکپارچه (Unified Communications Router) ادغام شوند تا یک راهکار کامل ارتباطات IP برای مشتریان شعب با خدمات کامل فراهم آورند.
شکل 1. ماژول NM-HDV2-2T1/E1 به همراه یک کارت رابط صوتی (VIC) دو پورت FXS
ویژگی‌ها و مزایای مهم
جدول 1. ماژول‌های شبکه دیجیتال صدا/فکس (Voice/Fax) در ارتباطات IP، طیف گسترده‌ای از ویژگی‌ها و مزایا را ارائه می‌دهند.
ویژگی‌های محصول | مزایا |
مجموعه‌ای غنی از قابلیت‌ها در قالب یک ماژول شبکه (Network Module) واحد ارائه می‌شود | قابلیت‌هایی نظیر اتصال WAN داده، اتصال صوتی دیجیتال با تراکم بالا، اتصال صوتی آنالوگ و کنفرانس/تراسکدینگ همگی در یک ماژول شبکه واحد پشتیبانی می‌شوند که به مشتریان اجازه می‌دهد از سایر اسلات‌های ماژول شبکه برای کاربردهای دیگر استفاده کنند. یک پلتفرم با یک اسلات NM می‌تواند برای دفاتر کوچک مستقر شود و راهکاری مقرون‌به‌صرفه برای تلفنی تحت شبکه (IP Telephony) فراهم کند. |
یکپارچگی کامل با Cisco Integrated Services Routers | ماژول‌های شبکه صوتی دیجیتال با تراکم بالای IP Communications به طور کامل با Cisco Integrated Services Routers یکپارچه شده‌اند و یک راهکار ارتباطی IP واحد برای شعب کامل ادارات فراهم می‌کنند. روترهای Cisco Integrated Services از نرم‌افزار Cisco IOS بهره می‌برند که شامل ویژگی‌های پیشرفته کیفیت خدمات (QoS)، صف‌بندی هوشمند شبکه و کپسوله‌سازی مبتنی بر استاندارد است که انتقال مستقیم و کارآمد صدا و فکس را بر روی شبکه‌های IP، Frame Relay و ATM فراهم می‌کند. |
ارائه کارآمد اتصال صوتی آنالوگ و دیجیتال به PSTN و تجهیزات اداری سنتی | اتصال صوتی آنالوگ و دیجیتال در یک ماژول شبکه واحد پشتیبانی می‌شود که به مشتریان امکان می‌دهد به شکلی کارآمد، اتصالی منعطف و قابل‌اطمینان به شبکه‌های تلفنی عمومی یا خصوصی (PSTN)، تلفن‌ها، فکس‌ها، PBXها و سیستم‌های کلیدی فراهم کنند. |
اتصال یکپارچه داده WAN و دیجیتال | صدا و داده‌های WAN بر روی همان رابط T1 یکپارچه شده‌اند که روشی مقرون‌به‌صرفه برای ارائه دسترسی PSTN و WAN داده برای دفاتر شعب کوچک فراهم می‌کند. |
پشتیبانی از تراکم بالاتر دیجیتال | پشتیبانی از حداکثر چهار پورت T1/E1 در یک اسلات ماژول شبکه برای اتصال صوتی دیجیتال، ایده‌آل برای دفاتری که از سیستم‌های دور زدن عوارض (Toll Bypass) استفاده می‌کنند (انتقال ترافیک صدا و فکس از طریق WAN برای کاهش یا حذف هزینه‌های تماس). |
نمایش فناوری پردازنده سیگنال دیجیتال (DSP) نسل جدید، قدرتمند و مقیاس‌پذیر | دارای جدیدترین فناوری پردازش سیگنال دیجیتال که می‌تواند از تراکم تماس بالاتر به ازای هر DSP و انعطاف‌پذیری بیشتر در تخصیص کانال به ازای هر DSP پشتیبانی کند. تا چهار اسلات PVDM2 در هر ماژول شبکه پشتیبانی می‌شود که مقیاس‌پذیری 4 تا 120 کانال را در هر ماژول شبکه فراهم می‌کند. این DSPها می‌توانند بین چندین ماژول شبکه صوتی/فکس دیجیتال با تراکم بالای IP Communications که در یک Integrated Services Router نصب شده‌اند، به اشتراک گذاشته شوند. DSPهای روی مادربرد در روترهای Cisco 2811, 2821, 2851, 2911, 2921, 2951, 3825, 3845, 3925 و 3945 نیز می‌توانند با ماژول‌های شبکه NM-HDV2 استفاده شوند. |
پورت‌های T1/E1 داخلی با قابلیت پیکربندی آسان | پورت‌های داخلی کاربردی می‌توانند به راحتی برای عملکرد T1 یا E1 پیکربندی شوند که انعطاف‌پذیری لازم را هنگام سفارش، تأمین و در استقرار شرکت‌های چندملیتی فراهم می‌کند. |
مقیاس‌پذیر و منعطف برای نیازهای اداری شرکت‌ها در هر ابعادی | ماژول شبکه با تراکم بالای IP Communications بر روی روترهای Cisco 2811, 2821, 2851, 2911, 2921, 2951, 3825, 3845, 3925 و 3945 پشتیبانی می‌شود که بسته به اندازه شعبه و نیازهای ارتباطی، طیف گسترده‌ای از انتخاب‌ها را ارائه می‌دهد. این ماژول شبکه با مقیاس‌پذیر شدن پلتفرم‌ها قابل استفاده مجدد است که باعث حفظ سرمایه‌گذاری می‌شود. |

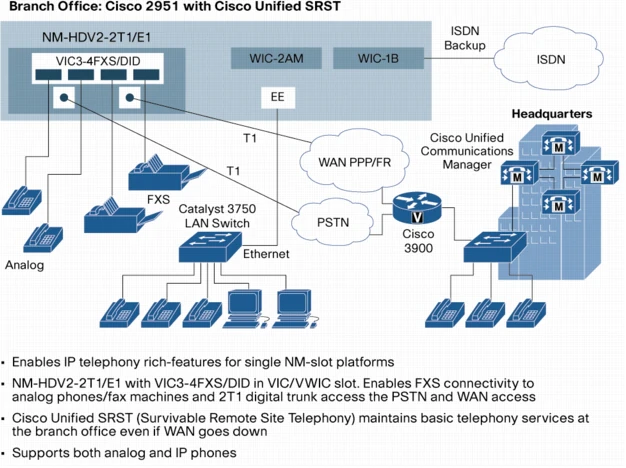

شکل 2. کاربرد تلفنی تحت شبکه (IP Telephony) با استفاده از NM-HDV-2T1/E1 (به همراه یک VIC3-4FXS/DID) و قابلیت SRST در یک شعبه با خدمات کامل (Full-Service Branch)
جدول 2. ماژول شبکه صوتی/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات تحت شبکه Cisco IP
ماژول | توضیحات | کاربرد |
NM-HDV2 | ماژول شبکه صدا/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP | پشتیبانی از یک اسلات VIC/VWIC که می‌تواند با کارت‌های رابط صدا/WAN دیجیتال یا آنالوگ/BRI تجهیز شود. پشتیبانی از حداکثر 60 کانال صدای دیجیتال یا چهار کانال صدای آنالوگ با کدک (Codec) با پیچیدگی متوسط. امکان استفاده از حداکثر چهار ماژول DSP صدا/فکس PVDM2. |
NM-HDV2-1T1/E1 | ماژول شبکه صدا/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP به همراه یک پورت T1/E1 داخلی | شامل یک پورت T1/E1 داخلی و یک اسلات VIC/VWIC که می‌تواند با کارت‌های رابط صدا/WAN دیجیتال یا آنالوگ/BRI تجهیز شود. پشتیبانی از حداکثر 90 کانال صدای دیجیتال یا 30 کانال صدای دیجیتال و چهار کانال صدای آنالوگ با کدک (Codec) با پیچیدگی متوسط. امکان استفاده از حداکثر چهار ماژول DSP صدا/فکس PVDM2. |
NM-HDV2-2T1/E1 | ماژول شبکه صدا/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP به همراه دو پورت T1/E1 داخلی | شامل دو پورت T1/E1 داخلی و یک اسلات VIC/VWIC که می‌تواند با کارت‌های رابط صدا/WAN دیجیتال یا آنالوگ/BRI تجهیز شود. پشتیبانی از حداکثر 120 کانال صدای دیجیتال یا 60 کانال صدای دیجیتال و چهار کانال صدای آنالوگ با کدک (Codec) با پیچیدگی متوسط. امکان استفاده از حداکثر چهار ماژول DSP صدا/فکس PVDM2. |
جدول 3. گزینه‌های کارت رابط صوتی (VIC/VWIC) برای ماژول‌های شبکه صوتی دیجیتال با تراکم بالای IPC
گزینه‌های VIC/VWIC برای ماژول شبکه (NM) صوتی دیجیتال با تراکم بالای IPC | توضیحات | کاربرد |
VIC3-2FXS/DID | کارت رابط صوتی/فکس 2 پورت FXS/DID. | پورت FXS برای اتصال مستقیم به تلفن‌ها، دستگاه‌های فکس و سیستم‌های کلیدی (Key Systems) استفاده می‌شود. این پورت قابلیت تولید معکوس قطبیت باتری و شناسایی تماس‌گیرنده (Caller ID) را دارد. پورت DID برای ارائه اتصال DID خارج از محل از مرکز مخابراتی استفاده می‌شود. این پورت فقط تماس‌های ورودی از شبکه عمومی تلفن (PSTN) را پشتیبانی می‌کند و در حالت DID از شناسایی تماس‌گیرنده پشتیبانی نمی‌کند. |
VIC3-2FXS-E/DID | کارت رابط صوتی/فکس 2 پورت FXS/DID پیشرفته. | پورت FXS برای اتصال مستقیم به تلفن‌ها، دستگاه‌های فکس و سیستم‌های کلیدی استفاده می‌شود. این پورت قابلیت تولید معکوس قطبیت باتری و شناسایی تماس‌گیرنده را دارد. محصول VIC3-2FXS-E/DID به عنوان یک محصول "Off-Premise Extension Lite" شناخته می‌شود. این بدان معناست که اگرچه این ماژول بخشی از کاربردهای افزونه خارج از محل را پوشش می‌دهد، باید توجه داشت که این ماژول به طور کامل با استانداردهای استفاده خارج از محل مطابقت ندارد. پورت DID برای ارائه اتصال DID خارج از محل از مرکز مخابراتی استفاده می‌شود. این پورت فقط تماس‌های ورودی از شبکه عمومی تلفن (PSTN) را پشتیبانی می‌کند و در حالت DID از شناسایی تماس‌گیرنده پشتیبانی نمی‌کند. |
VIC3-4FXS/DID | کارت رابط صوتی/فکس 4 پورت FXS/DID | پورت FXS برای اتصال مستقیم به تلفن‌ها، دستگاه‌های فکس و سیستم‌های کلیدی (Key Systems) استفاده می‌شود. این پورت قابلیت تولید معکوس قطبیت باتری و شناسایی تماس‌گیرنده (Caller ID) را دارد. پورت DID برای ارائه اتصال DID خارج از محل از مرکز مخابراتی استفاده می‌شود. این پورت فقط تماس‌های ورودی از شبکه عمومی تلفن (PSTN) را پشتیبانی می‌کند و در حالت DID از شناسایی تماس‌گیرنده پشتیبانی نمی‌کند. |
VIC2-2FXO | کارت رابط صوتی/فکس 2 پورت FXO [کارت جهانی برای تمامی کشورها]. همچنین از حسابداری پیام خودکار متمرکز (CAMA) آنالوگ روی هر پورت پشتیبانی می‌کند. | پورت FXO برای اتصال به PBX یا سیستم کلیدی، یا برای ارائه اتصالات خارج از محل به PSTN استفاده می‌شود. این پورت از تشخیص معکوس باتری و شناسایی تماس‌گیرنده پشتیبانی می‌کند. این VICها می‌توانند از طریق نرم‌افزار برای کار در تمامی کشورها پیکربندی شوند. همچنین برای اتصال به ترانک CAMA آنالوگ جهت ارائه سرویس اختصاصی E-911 (فقط در آمریکای شمالی) استفاده می‌شود. |
VIC2-4FXO | کارت رابط صوتی/فکس 4 پورت FXO [کارت جهانی برای تمامی کشورها]. همچنین از CAMA آنالوگ روی هر پورت پشتیبانی می‌کند. | پورت FXO برای اتصال به PBX یا سیستم کلیدی، یا برای ارائه اتصالات خارج از محل به PSTN یا PTT استفاده می‌شود. این پورت از تشخیص معکوس باتری و شناسایی تماس‌گیرنده پشتیبانی می‌کند. این VICها می‌توانند از طریق نرم‌افزار برای کار در تمامی کشورها پیکربندی شوند. همچنین برای اتصال به ترانک CAMA آنالوگ جهت ارائه سرویس اختصاصی E-911 (فقط در آمریکای شمالی) استفاده می‌شود. |
VIC3-2E/M | کارت رابط صوتی/فکس 2 پورت E&M | برای اتصال به PBX یا سیستم کلیدی به عنوان خطوط اختصاصی (Tie Lines) استفاده می‌شود. |
VIC2-2BRI-NT/TE | کارت رابط صوتی/فکس 2 پورت BRI (قابل پیکربندی برای سمت شبکه یا سمت ترمینال) | برای اتصال به عنوان سمت شبکه یا سمت کاربر به PBX یا سیستم کلیدی به عنوان اتصالات خارج از محل (ISDN voice BRI) استفاده می‌شود. از پیکربندی‌های منعطف لایه 2 و لایه 3 با حق ثبت اختراع پشتیبانی می‌کند. |
VWIC2-1MFT-T1/E1 | کارت رابط صوتی/WAN چندمنظوره (Multiflex) 1 پورت T1/E1 | برای اتصال به PBX، PSTN یا WAN با استفاده از رابط استاندارد T1/E1 و ارائه قابلیت حذف و درج کانال (Drop-and-Insert) استفاده می‌شود. |
VWIC2-2MFT-T1/E1 | کارت رابط صوتی/WAN چندمنظوره (Multiflex) 2 پورت T1/E1 | برای اتصال به PBX، PSTN یا WAN با استفاده از رابط استاندارد T1/E1 و ارائه قابلیت حذف و درج کانال (Drop-and-Insert) استفاده می‌شود. |
VWIC2-1MFT-G703 | کارت رابط صوتی/WAN چندمنظوره (Multiflex) 1 پورت G.703 | برای پشتیبانی از E1 بدون ساختار (G.703) و تمامی ویژگی‌های سایر ماژول‌های Cisco MFT VWIC2، از جمله قابلیت حذف و درج کانال استفاده می‌شود. |
VWIC2-2MFT-G703 | کارت رابط صوتی/WAN چندمنظوره (Multiflex) 2 پورت G.703 | برای پشتیبانی از E1 بدون ساختار (G.703) و تمامی ویژگی‌های سایر ماژول‌های Cisco MFT VWIC2، از جمله قابلیت حذف و درج کانال استفاده می‌شود. انعطاف‌پذیری بیشتری در ماژول دو پورت با قابلیت پیکربندی یک پورت برای E1 بدون ساختار (G.703) در حالی که پورت دیگر برای E1 استاندارد فریم‌بندی شده پیکربندی می‌شود، فراهم شده است. |
جدول 4. نوع و تراکم DSP فکس/صوت بسته‌ای PVDM2 پشتیبانی‌شده در ماژول شبکه صوتی/فکس دیجیتال با تراکم بالای ارتباطات IP
نام ماژول | توضیحات | تعداد DSPها | حداکثر کانال‌ها در پیچیدگی بالا (High-Complexity)1کدک (Codec) | حداکثر کانال‌ها در پیچیدگی متوسط (Medium-Complexity)2کدک (Codec) | حداکثر کانال‌ها در کدک G.711 |
PVDM2-8 | ماژول DSP هشت کاناله برای فکس/صوت | 1 | 4 | 4 | 8 |
PVDM2-16 | ماژول DSP شانزده کاناله برای فکس/صوت | 1 | 6 | 8 | 16 |
PVDM2-32 | ماژول DSP سی و دو کاناله برای فکس/صوت | 2 | 12 | 16 | 32 |
PVDM2-48 | ماژول DSP چهل و هشت کاناله برای فکس/صوت | 3 | 18 | 24 | 48 |
PVDM2-64 | ماژول DSP شصت و چهار کاناله برای فکس/صوت | 4 | 24 | 32 | 64 |
1 کدک‌های (Codecs) با پیچیدگی بالا که پشتیبانی می‌شوند عبارتند از: G.711, G.726, G.729, G.723.1, G.728, GSM-EFR و Fax Relay. 2 کدک‌های (Codecs) با پیچیدگی متوسط که پشتیبانی می‌شوند عبارتند از: G.711, G.726, G.729a, GSM و Fax Relay. |
جدول 5. حداکثر ماژول‌های شبکه (Network Modules) مجاز برای هر پلتفرم
پلتفرم Cisco | حداکثر تعداد ماژول‌های شبکه مجاز |
روترهای خدمات یکپارچه (Integrated Services Routers) مدل Cisco 2811/2821/2851 | 1 |
روتر خدمات یکپارچه (Integrated Services Router) مدل Cisco 3825 | 2 |
روتر خدمات یکپارچه (Integrated Services Router) مدل Cisco 3845 | 4 |
روترهای خدمات یکپارچه (Integrated Services Routers) مدل Cisco 2901/2911/2921/2951 | 0 / 1 / 1 / 2 |
روترهای خدمات یکپارچه (Integrated Services Routers) مدل Cisco 3925/3945 | 2 / 4 |
جدول 6. خلاصه ویژگی‌های ماژول شبکه صوتی/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP
ویژگی | توضیحات و مزایا |
دروازه صوتی (Voice Gateway) تلفنی IP | • یکپارچه‌سازی تمامی راهکارهای ارتباطی Cisco IP با فراهم کردن اتصال منعطفو قابل اطمینان به شبکه‌های تلفنی سوئیچ‌شده عمومی یا خصوصی در سراسر جهان. • ارائه دروازه با تراکم بالا برای تلفن‌های Cisco IPبه شبکه PSTN یا سیستم‌های PBX/PABX قدیمی. (مرکز تلفن خودکار خصوصی). • ارائه دروازه با تراکم بالا به شبکه PSTNبرای سیستم‌های PBX سنتی، تلفن‌ها، دستگاه‌های فکس و سیستم‌های ارتباطی کلیدی متصل به زیرساخت صوت، داده و ویدیو. • قابلیت همکاری در معماری Cisco AVVID و راهکار Cisco IP Communications. |
دور زدن هزینه تماس (Toll Bypass) | • کاهش یا حذف هزینه‌های تماساعمال شده توسط شرکت‌های مخابراتی راه دور و محلی از طریق انتقال ترافیک صوت و فکس در اینترانت سازمانی، شبکه محلی (LAN)، شبکه شهری (MAN) یا شبکه گسترده (WAN). • کار با تلفن‌های موجود، دستگاه‌های فکس، سیستم‌های PBX و سیستم‌های کلیدی. • ترانک اتصال (Connection trunk): ایجاد یک ساختار جایگزین برای خطوط اختصاصی دائمی (قابلیت‌های دیجیتال به دیجیتال، دیجیتال به آنالوگ یا آنالوگ به آنالوگ). • قابلیت همکاری سرتاسری (End-to-end)با تلفن‌های Cisco IP، تلفن‌های آنالوگ، اتصالات دستگاه فکس و اتصالات PBX/PABX به و از سایر محصولات صوتی Cisco. |
انتقال صوت بر بستر بسته (Voice over Packet Transport) | • صوت/فکس بر بستر IP (VoIP): ترافیک VoIP در لایه 3 می‌تواند بر روی هر رسانه لایه 1 یا لایه 2، شامل ISDN، خطوط اجاره‌ای، اتصالات سریال، Frame Relay، اترنت، Token Ring و حالت انتقال ناهمگام (ATM) حرکت کند. • صوت/فکس بر بستر Frame Relay: پروتکل VoFR با استفاده از استانداردهای FRF.11 و FRF.12 پشتیبانی می‌شود. این راهکار همچنین از ویژگی‌های انحصاری نرم‌افزار Cisco IOS برای حفظ کیفیت صدا استفاده می‌کند. • صوت بر بستر ATM (VoATM): پروتکل VoATM با استفاده از کپسوله‌سازی AAL2 یا AAL5 پشتیبانی می‌شود. از شبکه‌های ATM موجود به عنوان روش انتقال مستقیم برای صوت بهره می‌برد. VoATM نیازمند رابط‌های ATM مانند T1/E1 ATM، IMA، DS3/E3 یا OC-3 یا کارت‌های DSL WIC است. • پروتکل زمان واقعی فشرده (cRTP)ارائه تکنیک‌های فشرده‌سازی هدر RTP و قطعه‌بندی بسته که امکان انتقال صوت و فکس با کیفیت تلفنی را بر روی هر اتصال WAN فراهم می‌کند. • کنترل پذیرش تماس و بازگشت به PSTN: استفاده از عامل تضمین سرویس (SAA) برای تعیین تأخیر (Latency)، دیرکرد و جیتر (Jitter) و ارائه محاسبات ICPIF در زمان واقعی قبل از برقراری تماس در زیرساخت IP. بسته‌های SAA بسته‌های صوتی را شبیه‌سازی می‌کنند و همان اولویت صوت را در کل شبکه دریافت می‌کنند. • مکانیزم‌های پیشرفته کیفیت خدمات (QoS): این ویژگی‌های قابل تنظیم نرم‌افزار Cisco IOS، پهنای باند (Bandwidth) مناسب را رزرو کرده و ترافیک صوت و فکس را اولویت‌بندی می‌کنند تا از تحویل شفاف صوت و فکس با کیفیت تلفنی اطمینان حاصل شود. این موارد شامل پروتکل رزرو منابع (RSVP)، تکنیک‌های صف‌بندی (مانند صف‌بندی با تأخیر کم)، اولویت‌بندی IP و نقاط کد DiffServ هستند. |
سیگنالینگ کنترل تماس | • پشتیبانی از پروتکل‌های کنترل تماس H.323 V1/V2/V3/V4، MGCP 0.1/1.0 و SIP. همچنین پشتیبانی از CiscoUCM3.3 با استفاده از MGCP یا H.323 و Cisco UCME 3.1. |
کدک‌های صوتی استاندارد ITU | • G.711, G.729, G.729a/b, G.723.1, G.726, G.728, iLBC, G.722- این‌ها فناوری‌های فشرده‌سازی مبتنی بر استاندارد هستند که امکان انتقال صوت بر بستر IP، Frame Relay و ATM را فراهم می‌کنند. استاندارد G.711 از مدولاسیون PCM با نرخ 64 کیلوبیت بر ثانیه با استفاده از u-law یا A-law بهره می‌برد. سایر کدک‌ها از نرخ بیت پایین‌تری استفاده می‌کنند. |
پشتیبانی از سیگنالینگ رابط تلفنی | • پشتیبانی از پروتکل‌های سیگنالینگ زیر: • سیگنالینگ FXO/FXS loop-start و ground-start • E&M (wink, immediate, delay) • سیگنالینگ ورودی (مانند پشتیبانی از DTMF, MF) • T1 و E1 CAS • T1 و E1 PRI Q.931 سمت کاربر و سمت شبکه • T1 و E1 PRI QSIG • E1 MelCAS • E1 R2 CAS • T1 و E1 Transparent CCS (با کانال Multi-D) • سیگنالینگ خاص کشورها |
ویژگی‌های صوتی | • کنفرانس/ترانس‌کدینگ (Transcoding)11: پشتیبانی از حداکثر 50 جلسه کنفرانس موردی (ad-hoc) هشت‌نفره با کدک G.711، یا حداکثر 32 جلسه کنفرانس موردی هشت‌نفره با کدک‌های چندگانه (G.711/G.729). حداکثر 128 جلسه ترانس‌کدینگ بین کدک‌های G.729a و G.711، و 96 جلسه ترانس‌کدینگ بین کدک‌های G.729 و G.711. • حذف اکو (Echo cancellation): حذف اکوی نرم‌افزاری پیشرو در صنعت و منطبق با استاندارد G.168 که حذف اکو را در مدارهای انتهایی تا 64 مگابیت بر ثانیه فراهم می‌کند. • حذف سکوت، تشخیص فعالیت صوتی (VAD): پهنای باند (Bandwidth) تنها زمانی استفاده می‌شود که شخصی در حال صحبت باشد. در دوره‌های سکوت تماس تلفنی، پهنای باند برای ترافیک داده در دسترس است. • تولید نویزراحتی (Comfort noise generation): این ویژگی به کاربر تلفن اطمینان می‌دهد که اتصال برقرار است، حتی زمانی که هیچ بسته صوتی منتقل نمی‌شود.زنگ‌خور خودکار خط اختصاصی (PLAR) • : فراهم کردن اتصال مستقیم به یک پورت صوتی دیجیتال یا آنالوگ دیگر با برداشتن گوشی تلفن در یک سمت. شامل PLAR نوع "Trader Turret".مشغول‌سازی محلی/پیشرفته صوتی (LVBO/AVBO) • : مشغول کردن خودکار هر خط ترانک صوتی مورد نظر به سمت PBX یا PSTN زمانی که اتصال مستقیم WAN یا LAN به روتر یا هر بخشی از شبکه به سمت پورت مقصد قطع باشد.پشتیبانی از Caller ID • : قابلیت تنظیم Caller ID برای هر پورت (با امکان مسدودسازی برای هر تماس) بر روی رابط‌های آنالوگ FXS و FXO.گروه‌های شکار (Hunt groups) در کارت‌ها • : تماس‌ها می‌توانند به‌طور خودکار به اولین خط در دسترس هدایت شوند.مالتی‌پلکسر افزودن/حذف یکپارچه (drop and insert) • : انجام مالتی‌پلکسینگ افزودن/حذف برای صوت در یک ماژول شبکه صوتی چندپورت. حذف نیاز به نگهداری، پشتیبانی و هزینه استفاده از مالتی‌پلکسر افزودن/حذف خارجی.بانک کانال (Channel bank) • : پشتیبانی از تبدیل پورت‌های صوتی آنالوگ به ترافیک صوتی دیجیتال با استفاده از کانال‌های DS-0 بر روی رابط T1 یا E1.نگاشت طرح شماره‌گیری (Dial plan mapping) • : ساده‌سازی پیکربندی و مدیریت از طریق نگاشت خودکار شماره‌های تلفن گرفته شده به آدرس‌های IP.پشتیبانی از پاسخ صوتی تعاملی (IVR) • : ارائه منشی خودکار، پشتیبانی از پست صوتی و مسیریابی تماس بر اساس سرویس مورد نظر.Hoot and Holler بر بستر IP • : ارائه سرویس‌های صوتی چندپخشی (Multicast) با کیفیت برتر Hoot and Holler و کنفرانس چندپخشی بر روی WAN با استفاده از نقاط انتهایی موجود.رابط‌های پورت صوتی |
• پشتیبانی از رابط‌های FXS، FXO (شامل CAMA)، DID، E/M، BRI (S/T)، T1 و E1. | ویژگی‌های خاص پورت صوتی |
FXS و FXO | • : فراهم کردن تشخیص و شروع معکوس قطبیت باتری برای نظارت بر قطع تماس و نظارت بر پاسخ سمت دور.سمت شبکه ISDN BRI و تغذیه فانتوم (Phantom power) • : ماژول VIC2-2BRI-NT/TE امکان اتصال یک PBX/PABX پیکربندی شده به عنوان سمت کاربر را مستقیماً به روتر فراهم می‌کند. همچنین تغذیه فانتوم را برای تجهیزاتی که به آن نیاز دارند، تأمین می‌کند.اتصال ترانک آنالوگ CAMA • : ماژول‌های VIC2-2FXO و VIC2-4FXO امکان اتصال به ترانک‌های آنالوگ CAMA را فراهم می‌کنند که سرویس‌های اختصاصی E-911 را ارائه می‌دهند. هر پورت VIC می‌تواند به‌صورت جداگانه از طریق نرم‌افزار Cisco IOS به عنوان پورت FXO یا CAMA پیکربندی شود.غیرفعال‌سازی برای هر پورت • : امکان غیرفعال کردن هر پورت تکی بدون تأثیر بر سایر پورت‌های موجود در همان VIC یا NM.• نشانگرهای LED برای منابع پردازش صوت و وضعیت پورت. فکس و مودم |
عبور (Passthrough) فکس و مودم | • : اجازه می‌دهد ترافیک فکس و مودم از یک پورت صوتی عبور کند.رله فکس (Fax relay) • : ارائه یک پروتکل قوی‌تر برای انتقال فکس بر روی شبکه‌های بسته‌ای. همچنین پشتیبانی از پروتکل‌های فکس T.37 و T.38.ویژگی‌های داده |
• پشتیبانی از دسترسی WAN داده سریال با استفاده از رابط شبکه T1/E1 یا T1/E1 کسری. | • نرخ داده گروه کانال N X 64 کیلوبیت بر ثانیه یا N X 56 کیلوبیت بر ثانیه (T1:N=1 تا 24، E1:n=1 تا 31). • پشتیبانی از حداکثر 32 گروه کانال داده با پهنای باند کل تا 2 مگابیت بر ثانیه. • پشتیبانی از دسترسی WAN داده یکپارچه و کانال‌های صوتی DS-0 بر روی همان T1/E1. دامنه کلاک دوگانه (Dual clocking domain) • : پشتیبانی از دامنه کلاک دوم برای یک ترانک داده T1/E1، مستقل از دامنه کلاک اصلی که توسط سایر پورت‌های T1/E1 و BRI موجود در یک ماژول NM-HDV2 استفاده می‌شود.معماری DSP منعطف با کارایی بالا |
ظرفیت کانال | • : پشتیبانی از حداکثر 120 کانال صوتی با پیچیدگی متوسط. برای جزئیات بیشتر به مشخصات NM در زیر مراجعه کنید.معماری Flexi-DSP • : نیازی به تعیین پیچیدگی کدک در هنگام پیکربندی نیست. کدک مناسب به‌صورت پویا هنگام برقراری تماس انتخاب می‌شود، در حالی که منابع DSP به‌طور بهینه تخصیص می‌یابند.ارتقای ویژگی‌ها • : معماری DSP امکان افزودن ویژگی‌های جدید را از طریق به‌روزرسانی‌های ساده کد فراهم می‌کند.اشتراک‌گذاری DSP • : پشتیبانی از قابلیت اشتراک‌گذاری DSPها بین چندین ماژول NM-HDV2 در یک روتر دروازه صوتی (Voice Gateway Router).پشتیبانی از قابلیت اشتراک‌گذاری پردازنده‌های سیگنال دیجیتال (DSP) میان چندین ماژول NM-HDV2 در یک روتر درگاه صوتی (Voice Gateway Router) واحد. |
1 ویژگی کنفرانس/ترانس‌کدینگ (Transcoding) در سری 2800 از نسخه 12.3(8)T4، در سری 3800 از نسخه 12.3(11)T و در سری‌های 2900 و 3900 از نسخه 15.0(1)M در دسترس است. |
ویژگی‌های اضافی
پشتیبانی از نرم‌افزار Cisco IOS و پلتفرم (Platform)
• پشتیبانی کامل از طریق رابط خط فرمان (CLI) نرم‌افزار Cisco IOS شامل پیکربندی دستگاه، نظارت (Monitoring)، وضعیت لینک، امنیت، پیکربندی و مدیریت پروتکل‌های لایه 2 و 3، و تاریخچه تماس‌ها
• پشتیبانی‌شده در تمامی روترهای ارتباطات یکپارچه (Unified Communications) مدل‌های Cisco 2811, 2821, 2851, 2911, 2921, 2951, 3825, 3845, 3925 و 3945
پشتیبانی مدیریت شبکه (Network Management)
• مدیریت صدای سیسکو (Cisco Voice Manager)
• سازگار با پروتکل SNMP
• قابل مدیریت از طریق مرورگر MIB
• رابط کاربری CiscoView برای پیکربندی (Configuration)
• ConfigMaker
• پشتیبانی از NetSys
الزامات نرم‌افزاری و حافظه (Memory)
جدول 7. نسخه نرم‌افزار Cisco IOS
محصول | Cisco 2811, 2821, 2851 | Cisco 2911, 2921, 2951 | Cisco 3825, 3845 | Cisco 3925, 3945 |
NM-HDV2 NM-HDV2-1T1/E1 NM-HDV2-2T1/E1 PVDM2-8 PVDM2-16 PVDM2-32 PVDM2-48 PVDM2-64 | • 12.3(8)T4 • ایمیج‌های IP Plus و بالاتر • 256 مگابایت حافظه DRAM • 64 مگابایت حافظه Flash | • نسخه 15.0(1)M نرم‌افزار Cisco IOS • ایمیج‌های "UC Technology • 1 گیگابایت حافظه DRAM • 256 مگابایت حافظه Flash | • 12.3(8)T4 • ایمیج‌های IP Plus و بالاتر • 256 مگابایت حافظه DRAM • 64 مگابایت حافظه Flash | • نسخه 15.0(1)M نرم‌افزار Cisco IOS • ایمیج‌های "UC Technology • 1 گیگابایت حافظه DRAM • 256 مگابایت حافظه Flash |
• دمای عملیاتی: 0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت)
• دمای نگهداری (Storage temperature): 25- تا 70+ درجه سانتی‌گراد (13- تا 158 درجه فارنهایت)
• رطوبت نسبی (Relative humidity): 5 تا 85 درصد غیر‌میعان در حالت عملیاتی؛ 5 تا 95 درصد غیر‌میعان در حالت غیر‌عملیاتی
مشخصات فنی NM
جدول 8.
محصول | NM-HDV2 | NM-HDV2-1T1/E1 | NM-HDV2-2T1/E1 |
توضیحات | ماژول شبکه صوتی/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP | ماژول شبکه صوتی/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP با یک پورت T1/E1 داخلی | ماژول شبکه صوتی/فکس دیجیتال با تراکم بالا (High-Density) برای ارتباطات IP با دو پورت T1/E1 داخلی |
شماره قطعه سیسکو (Cisco Part Number) | 800-22166-01 | 800-22167-01 | 800-22168-01 |
مشخصات FCC | دستگاه کلاس B مطابق با استاندارد FCC | دستگاه کلاس B مطابق با استاندارد FCC | دستگاه کلاس B مطابق با استاندارد FCC |
یدکی (Spare) | NM-HDV2= | NM-HDV2-1T1/E1= | NM-HDV2-2T1/E1 |
ظرفیت کانال صوتی | • 60 کانال صوتی دیجیتال با پیچیدگی متوسط یا • 4 کانال صوتی آنالوگ | • 90 کانال صوتی دیجیتال با پیچیدگی متوسط یا • 30 کانال صوتی دیجیتال با پیچیدگی متوسط و 4 کانال صوتی آنالوگ | • 120 کانال صوتی دیجیتال با پیچیدگی متوسط یا • 60 کانال صوتی دیجیتال با پیچیدگی متوسط و 4 کانال صوتی آنالوگ |
میانگین زمان بین خرابی‌ها (MTBF) | 1,251,736 | 1,012,136 | 939,368 |
کارت‌های VIC/VWIC پشتیبانی شده | حداکثر یک عدد از: • VIC3-2FXS/DID • VIC3-2FXS-E/DID • VIC3-4FXS/DID • VIC2-2FXO • VIC2-4FXO • VIC3-2E/M • VIC2-2BRI-NT/TE • هر نوع VWIC2-xMFT-xx | حداکثر یک عدد از: • VIC3-2FXS/DID • VIC3-2FXS-E/DID • VIC3-4FXS/DID • VIC2-2FXO • VIC2-4FXO • VIC3-2E/M • VIC2-2BRI-NT/TE • هر نوع VWIC2-xMFT-xx | حداکثر یک عدد از: • VIC3-2FXS/DID • VIC3-2FXS-E/DID • VIC3-4FXS/DID • VIC2-2FXO • VIC2-4FXO • VIC3-2E/M • VIC2-2BRI-NT/TE • هر نوع VWIC2-xMFT-xx |
ماژول‌های PVDM2 پشتیبانی شده | نیازمند حداقل یک و حداکثر چهار ماژول پردازشگر سیگنال دیجیتال (DSP) برای فکس/صوت جهت برقراری تماس‌های صوتی: • PVDM2-8 • PVDM2-16 • PVDM2-32 • PVDM2-48 • PVDM2-64 | نیازمند حداقل یک و حداکثر چهار ماژول پردازشگر سیگنال دیجیتال (DSP) برای فکس/صوت جهت برقراری تماس‌های صوتی: • PVDM2-8 • PVDM2-16 • PVDM2-32 • PVDM2-48 • PVDM2-64 | نیازمند حداقل یک و حداکثر چهار ماژول پردازشگر سیگنال دیجیتال (DSP) برای فکس/صوت جهت برقراری تماس‌های صوتی: • PVDM2-8 • PVDM2-16 • PVDM2-32 • PVDM2-48 • PVDM2-64 |
مشخصات کارت رابط صوتی (Voice Interface Card)
مشخصات کارت رابط شبکه گسترده (WAN) صوتی
جدول 9.
شماره محصول | توضیحات |
VWIC2-1MFT-T1/E1 | کارت رابط صوتی/WAN چندمنظوره (Multiflex Trunk) تک پورت T1/E1 |
VWIC2-2MFT-T1/E1 | کارت رابط صوتی/WAN چندمنظوره (Multiflex Trunk) دو پورت T1/E1 |
VWIC2-1MFT-G703 | کارت رابط صوتی/WAN چندمنظوره (Multiflex Trunk) تک پورت G.703 |
VWIC2-2MFT-G703 | کارت رابط صوتی/WAN چندمنظوره (Multiflex Trunk) دو پورت G.703 |
رابط شبکه T1 | |
نرخ بیت ارسالی (Transmit Bit Rate) | 1.544 مگابیت بر ثانیه ± 50 بیت بر ثانیه/32 PPM |
نرخ بیت دریافتی (Receive Bit Rate) | 1.544 مگابیت بر ثانیه ± 50 بیت بر ثانیه/32 PPM |
کد خط (Line Code) | AMI, B8ZS |
تراکم یک‌های AMI | اجباری برای کانال‌های N x 56 کیلوبیت بر ثانیه |
فرمت فریم‌بندی (Framing Format) | D4 (SF) و ESF |
سطح خروجی (LBO) | 0، 7.5- یا 15- دسی‌بل |
سطح ورودی | 1+ دسی‌بل تا 24- دسی‌بل |
رابط DTE (حالت WIC) | سرویس کسری (Fractional Service) |
رابط VIC (حالت VIC) | G.704/ساختاریافته |
رابط DCE | G.704/ساختاریافته |
رابط شبکه E1 | |
نرخ بیت ارسالی (Transmit Bit Rate) | 2.048 مگابیت بر ثانیه ± 100 بیت بر ثانیه/50 PPM |
نرخ بیت دریافتی (Receive Bit Rate) | 2.048 مگابیت بر ثانیه ± 100 بیت بر ثانیه/50 PPM |
نرخ داده | 1.984 مگابیت بر ثانیه (حالت فریم‌بندی شده) برای هر پورت E1 |
کلاک‌دهی (Clocking) | داخلی و حلقوی (بازیابی شده از شبکه) |
بیت‌های ملی E1 | ثابت (غیرقابل پیکربندی) |
کدگذاری (Encoding) | HDB3 |
رابط DTE (حالت WIC) | سرویس کسری (Fractional Service) |
رابط VIC (حالت VIC) | G.704/ساختاریافته |
رابط DCE | G.704/ساختاریافته |
تاییدیه فنی (Homologation)
جدول 10.
کشور | مشخصات فنی (Specification) | تأییدیه (Approval) |
ایالات متحده | • استاندارد EMC 47CFR15 بخش B سال 2002، T1 • استاندارد ایمنی IEC60950 • استاندارد مخابراتی 47 CFR بخش 68، TIA/EIA 968-A | پشتیبانی شده |
کانادا | • استاندارد EMC CISPR22 یا FCC بخش 15 • استاندارد ایمنی IEC60950 • استاندارد مخابراتی CS-03 | پشتیبانی شده |
کشورهای جامعه اروپا (CE)11 | • استاندارد EMC EN55022/EN50082/EN61000 • استاندارد ایمنی EN60950 • استانداردهای مخابراتی TBR4، TBR12 و TBR13 | پشتیبانی شده |
1 کشورهای عضو CE (جامعه اروپا): اتریش، بلژیک، دانمارک، فنلاند، فرانسه، آلمان، جبل‌الطارق، یونان، ایرلند، ایتالیا، لیختن‌اشتاین، لوکزامبورگ، مالت، موناکو، هلند، نروژ، پرتغال، اسپانیا، سوئد، سوئیس، بریتانیا |
| مدل | NM-HDV2-1T1/E1-RF |
| دسته | Cisco 2600 Series Products |
| زیردسته | Cisco 2600 Series Supported Network Modules |
| توضیحات | IP Comm HighDensity DigitalVoice NM w/1 T1/E1 REMANUFACTURED |
| قیمت | 1,644.00 دلار |
| آخرین بروزرسانی | یکشنبه ۰۵ اسفند ۱۳۹۷ |
