ماژول PVDM4-128 سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: PVDM4-128
-
توضیحات: 128-channel DSP module
-
قیمت: 6,834.00 دلارآخرین بروزرسانی: دوشنبه ۱۸ مرداد ۱۴۰۰
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
ماژول‌های پردازنده سیگنال دیجیتال صدا (PVDM) سیسکو، اجزای ضروری طراحی‌شده برای ارتقای قابلیت‌های خانواده پلتفرم‌های لبه Cisco Catalyst 8000 و روترهای خدمات یکپارچه (ISR) سری Cisco 4000 هستند. این ماژول‌ها سخت‌افزار لازم برای پشتیبانی از اتصال صوتی با تراکم بالا و خدمات رسانه‌ای پیشرفته را در راهکارهای ارتباطات یکپارچه (Unified Communications) سیسکو فراهم می‌کنند. با ادغام این پردازنده‌ها، سازمان‌ها می‌توانند ضمن حفظ فضای اشغال‌شده سخت‌افزاری کم و کارآمد، به کیفیت صدای برتر و پردازش رسانه‌ای دست یابند.
معماری PVDM برای پاسخگویی به نیازهای رو به رشد شبکه‌های سازمانی مدرن طراحی شده است و راهکارهای مقیاس‌پذیری (Scalability) ارائه می‌دهد که همگام با نیازهای کسب‌وکار توسعه می‌یابند. این ماژول‌ها، چه برای دفاتر شعب کوچک و چه برای استقرار در مقیاس بزرگ، مدیریت مؤثر ترافیک صوتی را تضمین کرده و عملکردی قابل‌اطمینان برای محیط‌های ارتباطی سنتی و مبتنی بر IP فراهم می‌کنند.
نمای کلی محصول
خانواده Cisco PVDM در سه فرم‌فکتور (Form Factor) متمایز دسته‌بندی می‌شوند که هر کدام برای اسلات‌های سخت‌افزاری و نیازهای تراکم (Density) خاصی طراحی شده‌اند. ماژول‌های مادربرد PVDM (PVDM4) برای نصب مستقیم روی مادربرد روتر یا در ماژول‌های رابط شبکه (NIM) مدل T1/E1 طراحی شده‌اند و تا 256 کانال را پشتیبانی می‌کنند. برای نیازهای با تراکم بالاتر، ماژول‌های خدمات پیشرفته PVDM (SM-X-PVDM) می‌توانند در اسلات‌های SM-X نصب شوند و پشتیبانی تا 3080 کانال را ارائه دهند. علاوه بر این، ماژول‌های NIM PVDM گزینه‌ای منعطف برای اسلات‌های NIM فراهم می‌کنند که آن‌ها نیز تا 256 کانال را پشتیبانی می‌کنند.
این ماژول‌ها از فناوری پیشرفته پردازش سیگنال دیجیتال (DSP) چند هسته‌ای برای مدیریت وظایف پیچیده صوتی، از جمله کنفرانس، ترنسکدینگ (Transcoding) و بهینه‌سازی رسانه استفاده می‌کنند. در حالی که ماژول‌های PVDM4 و NIM-PVDM به اندازه کافی منعطف هستند تا هر دو سرویس صوتی مبتنی بر TDM و IP را مدیریت کنند، ماژول‌های SM-X-PVDM به‌طور اختصاصی برای برنامه‌های صوتی مبتنی بر IP بهینه‌سازی شده‌اند. این رویکرد ماژولار به کسب‌وکارها اجازه می‌دهد تا پیکربندی روترهای خود را بر اساس حجم ترافیک صوتی و نیازهای زیرساختی خاص خود سفارشی‌سازی کنند.
ویژگی‌ها و مزایا
- پشتیبانی از صوت T1/E1:امکان بسته‌بندی (Packetization) صوت دیجیتال در قالب بسته‌های IP را فراهم کرده و کاربردهای صوتی دیجیتال TDM را به صورت یکپارچه تسهیل می‌کند.
- قابلیت‌های کنفرانس:پشتیبانی از کنفرانس‌های موردی (Ad hoc) و زمان‌بندی شده (Meet-me) با استفاده از کدک‌های مختلف که مستقیماً با Cisco Unified Communications Manager یکپارچه شده است.
- ترانس‌کدینگ (Transcoding) جهانی:امکان تبدیل کدک‌های مختلف پشتیبانی‌شده را فراهم کرده و سازگاری در محیط‌های شبکه متنوع را تضمین می‌کند.
- ترانس‌ریتینگ (Transrating):اتصال شبکه‌های ناهمگون را از طریق بسته‌بندی مجدد کدک‌ها برای تطبیق با دوره‌های مختلف بسته‌بندی (Packetization periods) تسهیل می‌کند.
- مدیریت کیفیت صوت (Voice-Quality Management):شامل ویژگی‌های پیشرفته‌ای نظیر فشرده‌سازی، تشخیص فعالیت صوتی (VAD)، مدیریت جیتر (Jitter)، و حذف اکو مطابق با استاندارد ITU-T G.168 با طول دم (Tail length) 128 میلی‌ثانیه.
- بهینه‌سازی مصرف انرژی:ماژول‌های مادربرد PVDM4 دارای حالت‌های اختصاصی صرفه‌جویی در انرژی هستند که امکان کاهش مصرف تا 5 وات به ازای هر ماژول را در زمان عدم استفاده فعال فراهم می‌کنند.
- بهبود رسانه (Media Enhancement):ارائه قابلیت‌های یکپارچه تشخیص تن (Tone detection)، کاهش نویز، جلوگیری از شوک صوتی، و کنترل بهره (Gain control) برای تضمین کیفیت بالای صدا.
- پشتیبانی گسترده از کدک‌ها:سازگار با طیف وسیعی از کدک‌ها از جمله G.711، G.722، G.729، iLBC و iSAC که پاسخگوی نیازهای مختلف از نظر پیچیدگی و پهنای باند (Bandwidth) است.
نمای کلی محصول
ماژول‌های پردازنده سیگنال دیجیتال صدای پکت سیسکو (Cisco Packet Voice Digital Signal Processor Modules یا PVDMs) به خانواده پلتفرم‌های لبه Cisco Catalyst 8000 و روترهای خدمات یکپارچه سری Cisco 4000 (ISRs) امکان می‌دهند تا قابلیت‌های چندرسانه‌ای غنی مانند اتصال صوتی با تراکم بالا، کنفرانس، کدگذاری مجدد (Transcoding)، بهینه‌سازی رسانه، تغییر نرخ (Transrating) و صدای امن را برای راهکارهای Cisco Unified Communications فراهم کنند. این ماژول‌های جدید ضمن پشتیبانی از مقیاس‌پذیری (Scalability) بی‌سابقه، امکان دستیابی به ابعاد فیزیکی کوچک‌تری را نسبت به گذشته برای راهکارها فراهم می‌آورند.
ماژول پردازش سیگنال صوتی و تصویری (PVDM) روی مادربرد (PVDM4-X)
ماژول خدمات پیشرفته PVDM (SM-X-PVDM)
ماژول رابط شبکه PVDM (NIM-PVDM-X)
ویژگی‌ها و مزایا
ماژول‌های PVDM از اتصالات صوتی دیجیتال، کنفرانس، ترنسکدینگ (Transcoding) جهانی و خدمات بهینه‌سازی رسانه پشتیبانی می‌کنند:
●صوت T1/E1:یکی از کاربردهای اصلی PVDMها، بسته‌بندی (Packetize) صوت دیجیتال در قالب بسته‌های IP برای فعال‌سازی برنامه‌های صوتی دیجیتال با مالتی‌پلکس تقسیم زمانی (TDM) است.
●کنفرانس (Conferencing):ماژول‌های PVDM از کنفرانس‌های موردی (ad hoc) و meet-me با استفاده از کدک‌های متنوع در کنار Cisco Unified Communications Manager و Cisco Unified Communications Manager Express پشتیبانی می‌کنند.
●ترانس‌کدینگ (Transcoding) جهانی:در ترکیب با نرم‌افزار Cisco IOS، ماژول‌های PVDM از ترانس‌کدینگ (Transcoding) جهانی پشتیبانی می‌کنند که امکان تبدیل هر کدک (Codec) پشتیبانی‌شده به هر کدک پشتیبانی‌شده دیگر را فراهم می‌سازد.
●تغییر نرخ (Transrating):ماژول‌های PVDM از قابلیت تغییر نرخ (Transrating) پشتیبانی می‌کنند؛ در این فرآیند، همان کدک (Codec) برای اتصال شبکه‌های ناهمگون که دارای دوره‌های بسته‌بندی (Packetization periods) متفاوتی هستند، مجدداً بسته‌بندی می‌شود.
●مدیریت کیفیت صدا (Voice-quality management):ماژول‌های PVDM عملیات فشرده‌سازی، تشخیص فعالیت صوتی (VAD)، مدیریت جیتر (Jitter) و حذف اکو (Echo cancellation) را انجام می‌دهند. قابلیت حذف اکو در ماژول‌های PVDM دارای طول دم (Tail length) 128 میلی‌ثانیه بوده و با استاندارد ITU-T G.168 مطابقت دارد.
●صرفه‌جویی در انرژی:ماژول‌های PVDM روی مادربرد (PVDM4s) حالت‌های مختلفی برای صرفه‌جویی در مصرف انرژی ارائه می‌دهند، از جمله حالت ذخیره انرژی (power-saver mode) که در زمان عدم استفاده از ماژول فعال می‌شود. در حالت ذخیره انرژی، هر PVDM4 می‌تواند تا 5 وات در مصرف برق صرفه‌جویی کند.
ماژول‌های صوتی آنالوگ (FXS، FXO و E/M) و ماژول‌های صوتی دیجیتال رابط نرخ پایه (BRI) برای سری‌های Catalyst 8000 و ISR 4000، دارای پردازنده‌های سیگنال دیجیتال (DSP) داخلی و غیرقابل پیکربندی هستند و برای بسته‌بندی صوتی (Voice Packetization) به هیچ PVDM اضافی نیاز ندارند.
به بخش پرسش و پاسخ‌های PVDM (PVDM Q&A) برای مشاهده سوالات متداول مراجعه کنید.
فرم فاکتور (Form factor) و گزینه‌ها
ماژول‌های Cisco PVDM در سه فرم فاکتور (Form Factor) با چهار چگالی (Density) پشتیبانی‌شده در هر فرم فاکتور عرضه می‌شوند:

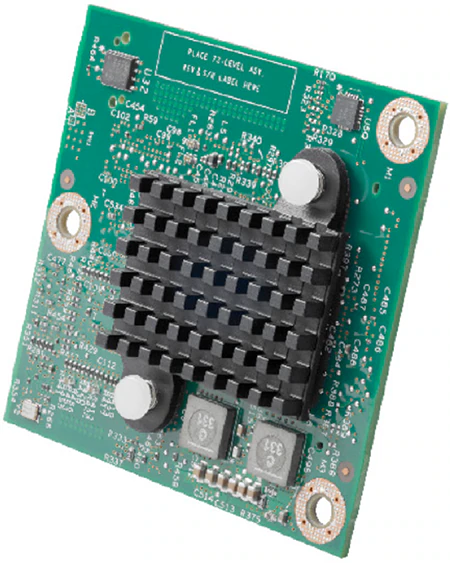

●مادربورد PVDMها (PVDM4) برای تراکم تا 256 کانال (شکل 1)

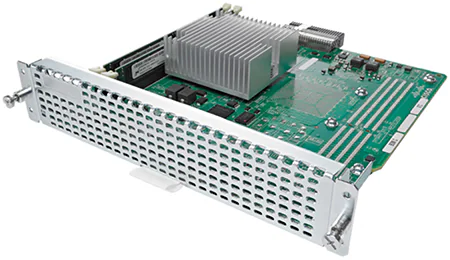

●ماژول‌های خدمات پیشرفته PVDM (SM-X-PVDM) برای تراکم تا 3080 کانال (شکل 2)

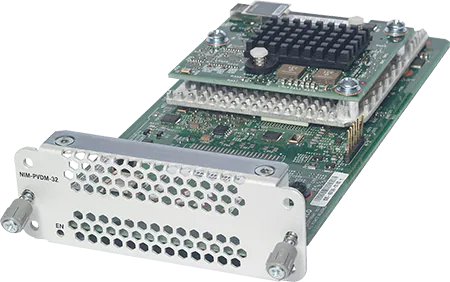

●ماژول NIM PVDM برای تراکم تا 256 کانال (شکل 3)
ماژول‌های PVDM روی مادربرد در تمامی روترهای سری Cisco 4000 ISR به جز مدل ISR 4461 پشتیبانی می‌شوند. این ماژول‌ها می‌توانند مستقیماً در اسلات تکی روی مادربرد روتر یا در ماژول رابط شبکه (NIM) که از پورت‌های T1/E1 پشتیبانی می‌کند، قرار گیرند. ماژول PVDM4 که روی مادربرد نصب می‌شود، تنها خدمات صوتی مبتنی بر IP (IP-based voice services) مانند کنفرانس، بهینه‌سازی رسانه (media optimization) و ترنسکدینگ (transcoding) را ارائه می‌دهد.
یک ماژول PVDM4 که در NIM مدل T1/E1 قرار می‌گیرد، برای برقراری ارتباط صوتی T1/E1 استفاده می‌شود. هرگونه کانال مازاد می‌تواند برای سایر سرویس‌های مبتنی بر IP که توسط اسلات مادربرد پشتیبانی می‌شوند، مورد استفاده مجدد قرار گیرد. معماری پیشرفته DSP، یک موتور پردازش بسته (Packet-processing engine) جدید را در خود جای داده است که برای برنامه‌های صوتی با رسانه‌های غنی (Rich-media) بهینه‌سازی شده است، در حالی که به‌طور همزمان از چارچوب صوتی TDM-IP پشتیبانی می‌کند.
ماژول‌های خدمات پیشرفته PVDM بر روی تمامی دستگاه‌های Catalyst 8300 و ISR که دارای اسلات SM-X هستند، یعنی روترهای Cisco 4331، 4351، 4451 و 4461 ISR، پشتیبانی می‌شوند.
ماژول‌های رابط شبکه PVDM بر روی Cisco Catalyst 8300 و ISR 4461 که همگی دارای اسلات‌های NIM هستند، پشتیبانی می‌شوند.
ماژول‌های SM-X و ماژول‌های NIM PVDM تنها از سرویس‌های صوتی مبتنی بر IP پشتیبانی می‌کنند و نمی‌توان از آن‌ها برای کاربردهای TDM استفاده کرد.
جدول 1، گزینه‌های مختلف PVDM را به همراه الزامات اسلات (Slot) مربوط به آن‌ها فهرست می‌کند.
جدول 1. شماره قطعات (Part Numbers) و الزامات اسلات (Slot Requirements) برای Cisco PVDM
شماره قطعه (Part Number) | اسلات (Slot) | توضیحات (Description) |
PVDM4-32(=) | اسلات مادربورد یا ماژول T1/E1 | ماژول DSP صوتی با تراکم بالا (High-density) 32 کاناله، یا یدکی |
PVDM4-64(=) | اسلات مادربورد یا ماژول T1/E1 | ماژول DSP صوتی با تراکم بالا 64 کاناله، یا یدکی |
PVDM4-128(=) | اسلات مادربورد یا ماژول T1/E1 | ماژول DSP صوتی با تراکم بالا 128 کاناله، یا یدکی |
PVDM4-256(=) | اسلات مادربورد یا ماژول T1/E1 | ماژول DSP صوتی با تراکم بالا 256 کاناله، یا یدکی |
SM-X-PVDM-500(=) | اسلات ماژول خدمات پیشرفته (Enhanced services) | ماژول DSP صوتی با تراکم بالا 768 کاناله، یا یدکی |
SM-X-PVDM-1000(=) | اسلات ماژول خدمات پیشرفته (Enhanced services) | ماژول DSP صوتی با تراکم بالا 1024 کاناله، یا یدکی |
SM-X-PVDM-2000(=) | اسلات ماژول خدمات پیشرفته (Enhanced services) | ماژول DSP صوتی با تراکم بالا 2048 کاناله، یا یدکی |
SM-X-PVDM-3000(=) | اسلات ماژول خدمات پیشرفته (Enhanced services) | ماژول DSP صوتی با تراکم بالا 3080 کاناله، یا یدکی |
NIM-PVDM-32(=) | اسلات ماژول رابط شبکه (NIM) | ماژول NIM PVDM با DSP 32 کاناله |
NIM-PVDM-64(=) | اسلات ماژول رابط شبکه (NIM) | ماژول NIM PVDM با DSP 64 کاناله |
NIM-PVDM-128(=) | اسلات ماژول رابط شبکه (NIM) | ماژول NIM PVDM با DSP 128 کاناله |
NIM-PVDM-256(=) | اسلات ماژول رابط شبکه (NIM) | ماژول NIM PVDM با DSP 256 کاناله |
پشتیبانی و ظرفیت کدک (Codec)
ماژول‌های PVDM4 از طیف گسترده‌ای از کدک‌ها (Codecs) با پیچیدگی‌های مختلف پشتیبانی می‌کنند. این ماژول‌ها از تمامی کدک‌های پشتیبانی‌شده توسط ماژول‌های PVDM با تراکم بالای سیسکو (PVDM3s) در سری Cisco 2800/3800 پشتیبانی می‌نمایند. جدول 2 کدک‌های پشتیبانی‌شده در ماژول‌های PVDM4 و SM-X-PVDM را فهرست می‌کند و جدول 3 تراکم کانال (Channel Densities) ماژول‌های PVDM4، SM-X-PVDM و NIM-PVDM را ارائه می‌دهد. جدول 4 ویژگی‌های بهبود رسانه (Media-Enhancement Features) را فهرست می‌کند.
جدول 2. پشتیبانی از کدک‌های (Codec) صدا، فکس و مودم در PVDMها
کدک‌های با پیچیدگی پایین (Low-Complexity Codecs) | پیچیدگی (Complexity) | ماژول‌های PVDM مادربرد (PVDM4s) | ماژول‌های خدمات پیشرفته PVDM (SM-X-PVDMs) | ماژول‌های NIM PVDM |
کانال شفاف (Clear channel) | پایین (Low) | پشتیبانی شده (Supported) | غیرقابل اعمال (Not applicable) | پشتیبانی شده (Supported) |
G.711 | پایین (Low) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) |
عبور فکس و مودم (Fax and modem pass-through) | پایین (Low) | پشتیبانی شده (Supported) | پشتیبانی نشده (Not supported) | پشتیبانی شده (Supported) |
G.722 | متوسط (Medium) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) |
G.726 | متوسط (Medium) | پشتیبانی شده (Supported) | پشتیبانی نشده (Not supported) | پشتیبانی شده (Supported) |
G.728 | بالا (High) | پشتیبانی شده (Supported) | پشتیبانی نشده (Not supported) | پشتیبانی شده (Supported) |
G.729 | بالا (High) | پشتیبانی شده (Supported) | پشتیبانی شده (نگاشت شده به G.729a) | پشتیبانی شده (Supported) |
G.729a | متوسط (Medium) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) |
G.729b | بالا (High) | پشتیبانی شده (Supported) | پشتیبانی شده (نگاشت شده به G.729ab) | پشتیبانی شده (Supported) |
G.729ab | متوسط (Medium) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) |
رله فکس (Fax Relay) | متوسط (Medium) | پشتیبانی شده (Supported) | پشتیبانی نشده (Not supported) | پشتیبانی شده (Supported) |
iLBC (کدک نرخ بیت پایین اینترنت) | بالا (High) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) | پشتیبانی شده (Supported) |
iSAC (کدک صوتی گفتار اینترنت) | بالا (High) | فقط ترنسکدینگ (Transcoding only) | فقط ترنسکدینگ (Transcoding only) | فقط ترنسکدینگ (Transcoding only) |
AMR-WB | بالا (High) | پشتیبانی نشده (Not supported) | پشتیبانی نشده (Not supported) | پشتیبانی نشده (Not supported) |
رله مودم (Modem relay) | بالا (High) | پشتیبانی شده (Supported) | پشتیبانی نشده (Not supported) | پشتیبانی شده (Supported) |
جدول 3. تراکم کانال (Channel Densities) ماژول‌های PVDM4، NIM-PVDM-X و SM-X-PVDM
نام | تعداد کانال‌ها | ||
پیچیدگی پایین | پیچیدگی متوسط | پیچیدگی بالا | |
PVDM4-32 | 32 | 24 | 16 |
PVDM4-64 | 64 | 48 | 32 |
PVDM4-128 | 128 | 96 | 64 |
PVDM4-256 | 256 | 192 | 128 |
SM-X-PVDM-500 | 768 | 384 | 192 |
SM-X-PVDM-1000 | 1024 | 512 | 256 |
SM-X-PVDM-2000 | 2048 | 1024 | 512 |
SM-X-PVDM-3000 | 3080 | 1400 | 770 |
NIM-PVDM-32 | 32 | 24 | 16 |
NIM-PVDM-64 | 64 | 48 | 32 |
NIM-PVDM-128 | 128 | 96 | 64 |
NIM-PVDM-256 | 256 | 192 | 128 |
جدول 4. ویژگی‌های بهبود رسانه (Media-Enhancement Features)
ویژگی | ماژول‌های PVDM روی مادربرد (PVDM4s) | ماژول‌های خدمات پیشرفته PVDM (SM-X-PVDMs) | ماژول‌های NIM PVDM |
حذف اکو (Echo cancellation) | بله | No | بله |
تشخیص تن (Tone detection) | بله | بله | بله |
کاهش نویز (Noise reduction) | بله | بله | بله |
پیشگیری از شوک صوتی (Acoustic shock prevention) | بله | بله | بله |
کنترل بهره (Gain control) | بله | بله | بله |
در دسترس بودن و عملکرد (Performance) پلتفرم Cisco
ماژول‌های PVDM4 در تمامی روترهای سری Cisco 4000 ISR به جز مدل ISR 4461 پشتیبانی می‌شوند. مادربرد این پلتفرم دارای یک اسلات برای ماژول PVDM4 است. شما می‌توانید هرگونه ماژول PVDM4 اضافی را به ماژول‌های T1/E1 NIM متصل کنید.
ماژول‌های SM-X-PVDM بر روی پلتفرم‌های Catalyst 8300 و Cisco 4000 Series ISR که دارای اسلات SM-X هستند، پشتیبانی می‌شوند. جدول 5 جزئیات مربوط به پشتیبانی پلتفرم را ارائه می‌دهد. جداول 6 و 7 به ترتیب اطلاعاتی در مورد عملکرد پلتفرم برای ترنسکدینگ (Transcoding) و کنفرانس (Conferencing) ارائه می‌دهند.
ماژول‌های NIM-PVDM-X بر روی Cisco Catalyst 8300 و ISR 4461 پشتیبانی می‌شوند.
جدول 5. در دسترس بودن پلتفرم (Platform Availability) برای ماژول‌های SM-X-PVDM
پلتفرم سری 4000 | SM-X-PVDM-500 (حداکثر کانال‌ها) | SM-X-PVDM-1000 (حداکثر کانال‌ها) | SM-X-PVDM-2000 (حداکثر کانال‌ها) | SM-X-PVDM-3000 (حداکثر کانال‌ها) |
C8300-1N1S-6T | 1 (500) | 1 (1000) | 1 (2000) | 1 (3000) |
C8300-1N1S-4T2X | 1 (500) | 1 (1000) | 1 (2000) | 1 (3000) |
C8300-2N2S-6T | 2 (1000) | 2 (2000) | 1 (2000) | 1 (3000) |
C8300-2N2S-4T2X | 2 (1000) | 2 (2000) | 2 (4000) | 2 (6000) |
4321 | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود |
4331 | 1 (500) | 1 (1000) | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود |
4351 | 2 (1000) | 1 (1000) | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود |
4431 | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود | پشتیبانی نمی‌شود |
4451 | 2 (1000) | 2 (2000) | 1 (2000) | 1 (3000) |
4461 | 3(1500) | 3 (3000) | 2 (4000) | 2 (4000) |
تمام ماژول‌های SM-X-PVDM به حداقل 8 گیگابایت حافظه رم (RAM) نیاز دارند.
جدول 6. عملکرد پلتفرم برای ترنسکدینگ (Transcoding)
پلتفرم | پیچیدگی پایین به پیچیدگی پایین |
C8300-1N1S-6T | 3336 |
C8300-1N1S-4T2X | 3336 |
C8300-2N2S-6T | 3592 |
C8300-2N2S-4T2X | 6672 |
4321 | 768 |
4331 | 1024 |
4351 | 1280 |
4431 | 1024 |
4451 | 3336 |
4461 | 6160 |
جدول 7. عملکرد پلتفرم (Platform Performance) برای کنفرانس
پلتفرم | پیچیدگی پایین (8 طرفه) |
C8300-1N1S-6T | 498 |
C8300-1N1S-4T2X | 520 |
C8300-2N2S-6T | 591 |
C8300-2N2S-4T2X | 937 |
4321 | 130 |
4331 | 220 |
4351 | 245 |
4431 | 241 |
4451 | 502 |
4461 | 850 |
توجه داشته باشید که سری Cisco 4000 ISR از ماژول‌های PVDM3 پشتیبانی نمی‌کنند و سری‌های Cisco 2900 و 3900 ISR نیز از ماژول‌های PVDM4، SM-X-PVDM و NIM-PVDM-X پشتیبانی نمی‌کنند.
مشخصات محصول
جدول 8 مشخصات فنی ماژول‌های PVDM4 و SM-X-PVDM را ارائه می‌دهد.
جدول 8. مشخصات ماژول (Module Specifications)
ویژگی | ماژول‌های PVDM روی مادربرد (PVDM4s) | ماژول‌های خدمات پیشرفته PVDM (SM-X-PVDMs) | ماژول‌های رابط شبکه PVDM (NIM-PVDM-X) |
اجزاء | |||
پردازنده سیگنال دیجیتال (DSP) | فناوری DSP چند هسته‌ای (Multicore) | فناوری DSP چند هسته‌ای (Multicore) | فناوری DSP چند هسته‌ای (Multicore) |
رابط (Interface) | اسلات کارت خدمات یکپارچه (ISC) روی مادربرد یا NIM مدل T1/E1 | ماژول خدمات پیشرفته (SM-X) | ماژول رابط شبکه (NIM-PVDM-X) |
ویژگی‌ها | |||
دمای عملیاتی | 0 تا 50 درجه سانتی‌گراد (32 تا 122 درجه فارنهایت) | 0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت) | 0 تا 50 درجه سانتی‌گراد (32 تا 122 درجه فارنهایت) |
ولتاژ | 3.3 ولت | 12 ولت | 12 ولت |
جریان | 1.47 آمپر | 4.17 آمپر | 1.25 آمپر |
توان | 4.85 وات | 50 وات | 15 وات |
وزن | 36 گرم (0.08 پوند) | 808 گرم (1.78 پوند) | 204 گرم (0.45 پوند) |
ابعاد (ارتفاع x عرض x عمق) | 1.7 x 5.1 x 6.7 سانتی‌متر (0.67 x 2.50 x 2.62 اینچ) | 4.0 x 21.7 x 20.6 سانتی‌متر (1.58 x 8.55 x 8.10 اینچ) | 3.18 x 8.89 x 18.39 سانتی‌متر (1.25 x 3.50 x 7.24 اینچ) |
مقررات و انطباق | |||
ایمنی | مطابق با: ●IEC 60950 (جهانی) ●AS/NZS 60950-1 (استرالیا و نیوزیلند) ●CAN/CSA-C22.2 No. 60950-1, ویرایش اول و دوم (کانادا) ●GB4943-95 (جمهوری خلق چین) ●EN60950-1, ویرایش اول و دوم (CENELEC؛ شامل اتحادیه اروپا و EFTA) ●NOM-019-SCFI-1998 (مکزیک) ●UL 60950-1, ویرایش اول و دوم (ایالات متحده) | مطابق با: ●IEC 60950 (جهانی) + A1 و A2 ●AS/NZS 60950-1 (استرالیا و نیوزیلند) ●CAN/CSA-C22.2 No. 60950-1, ویرایش دوم (کانادا) ●GB4943-95 (جمهوری خلق چین) ●EN60950-1, ویرایش دوم (CENELEC؛ شامل اتحادیه اروپا و EFTA) به همراه Am1 و Am2 ●NOM-019-SCFI-1998 (مکزیک) ●UL 60950-1, ویرایش دوم (ایالات متحده) | مطابق با: IEC 60950-1, ویرایش دوم با تمام تفاوت‌های گروهی و انحرافات ملی (جهانی) ●CAN/CSA-C22.2 No. 60950-1-07 (کانادا) ●EN 60950-1, ویرایش دوم (CENELEC؛ شامل اتحادیه اروپا و EFTA) ●UL 60950-1, ویرایش دوم (ایالات متحده) ●IEC 62368, ویرایش دوم با تمام تفاوت‌های گروهی و انحرافات ملی (جهانی) ●CAN/CSA-C22.2 No. 62368-1-14 (کانادا) ●EN 62368-1, ویرایش دوم (CENELEC؛ شامل اتحادیه اروپا و EFTA) ●UL 62368-1, ویرایش دوم (ایالات متحده) |
تاییدیه (Homologation) | وابسته به پلتفرم | وابسته به پلتفرم | وابسته به پلتفرم |
میانگین زمان بین خرابی‌ها (MTBF) | وابسته به سیستم | وابسته به سیستم | وابسته به سیستم |
سازگاری الکترومغناطیسی (EMC) | |||
انتشار (Emissions) | ●CISPR22, کلاس B ●EN55022, کلاس B, CFR47, بخش 15, زیربخش B, کلاس B | ●CISPR22, کلاس A ●EN55022, کلاس A, CFR47, بخش 15, زیربخش B, کلاس B | ●CISPR32, کلاس A ●EN55032, کلاس A, CFR47, بخش 15, زیربخش B, کلاس A |
هارمونیک‌ها | EN61000-3-2 | EN61000-3-2 | EN61000-3-2 |
فلیکر (Flicker) | EN61000-3-3 | EN61000-3-3 | EN61000-3-3 |
ایمنی (Immunity) | ●CISPR24 ●EN 55024 ●EN50082-1 | ●CISPR24 ●EN 55024 ●EN50082-1 | ●CISPR24 ●EN 55024 ●EN61000-6-1 |
تخلیه الکترواستاتیک (ESD) | EN 61000-4-2 | EN 61000-4-2 | EN 61000-4-2 |
میدان‌های فرکانس رادیویی (RF) | EN 61000-4-3 | EN 61000-4-3 | EN 61000-4-3 |
گذرای سریع الکتریکی (EFT) | EN 61000-4-4 | EN 61000-4-4 | EN 61000-4-4 |
ولتاژ ضربه (Surge) | EN 61000-4-5 | EN 61000-4-5 | EN 61000-4-5 |
فرکانس رادیویی هدایت‌شده (Conducted RF) | EN 61000-4-6 | EN 61000-4-6 | EN 61000-4-6 |
میدان‌های مغناطیسی با فرکانس توان | EN 6100-4-8 | EN 6100-4-8 | EN 6100-4-8 |
افت ولتاژ، کاهش و وقفه | EN 61000-4-11 | EN 61000-4-11 | EN 61000-4-11 |
| مدل | PVDM4-128 |
| دسته | Cisco 4400 Series Integrated Services Routers |
| زیردسته | Cisco 4400 Series Packet Voice/Fax DSP Modules |
| توضیحات | 128-channel DSP module |
| قیمت | 6,834.00 دلار |
| آخرین بروزرسانی | دوشنبه ۱۸ مرداد ۱۴۰۰ |
