ترانسیور 1 گیگابیتی WDM-SFP-2CH-CONV سیسکو
- اطلاعات مربوط به لیست قیمت جهانی (GPL - Global Price List)
-
مدل: WDM-SFP-2CH-CONV
-
توضیحات:
-
قیمت: دلارآخرین بروزرسانی:
- اطلاعات مربوط به تاریخ های پایان فروش و پایان پشتیبانی فنی (EOL/EOS - End-of-Sale and End-of-Life)
- تاریخ معرفی محصول:
- تاریخ پایان فروش:
- تاریخ پایان پشتیبانی:
مدیریت رشد شبکه و در عین حال کنترل هزینه‌های عملیاتی، چالشی همیشگی برای شبکه‌های سازمانی مدرن و ارائه‌دهندگان خدمات است. سیسکو با ارائه راهکارهای نوری مقیاس‌پذیر (Scalable Optical Solutions) به این چالش پاسخ می‌دهد. این راهکارها به سازمان‌ها اجازه می‌دهند تا بدون تحمیل هزینه‌های سنگینِ کابل‌کشی فیزیکی جدید، ظرفیت پهنای باند خود را بر بستر زیرساخت‌های فیبر نوری موجود افزایش دهند.
راهکار Cisco Coarse Wavelength Division Multiplexing (CWDM) Small Form-Factor Pluggable (SFP) به‌طور اختصاصی برای کمک به کسب‌وکارها در جهت مقیاس‌پذیری سرویس‌های Gigabit Ethernet و Fibre Channel طراحی شده است. این راهکار با بهره‌گیری از فناوری WDM، امکان انتقال همزمان چندین جریان داده را بر روی یک زوج فیبر نوری تک‌حالته (Single-mode fiber) فراهم می‌آورد و رویکردی منعطف و مقرون‌به‌صرفه برای توسعه شبکه ارائه می‌دهد.
نمای کلی محصول
مجموعه محصولات Cisco CWDM شامل مجموعه‌ای جامع از قطعات با قابلیت تعویض در حین کار (Hot-swappable) است که برای اتصالات نوری با چگالی بالا و سرعت بالا طراحی شده‌اند. هسته اصلی این سیستم را ماژول‌های فرستنده-گیرنده (Transceiver Modules) مدل Cisco CWDM SFP تشکیل می‌دهند. این ماژول‌ها در هشت طول‌موج نوری مجزا -از 1470 نانومتر تا 1610 نانومتر با فاصله کانالی 20 نانومتر- عمل کرده و مستقیماً در پورت‌های استاندارد SFP بر روی سوئیچ‌ها و روترهای سیسکو قرار می‌گیرند.
برای مسیریابی و تجمیع موثر این سیگنال‌های نوری، سیسکو سخت‌افزارهای مالتی‌پلکس نوری غیرفعال (Passive Optical Multiplexing) را ارائه می‌دهد. این تجهیزات شامل ماژول‌های Cisco CWDM Multiplexer/Demultiplexer (MUX/DEMUX) است که در پیکربندی‌های 4 کاناله و 8 کاناله در دسترس هستند. این واحدها چندین طول‌موج مجزا را در یک سمت لینک بر روی یک جفت فیبر نوری تجمیع کرده و در مقصد، آن‌ها را مجدداً به سیگنال‌های جداگانه تفکیک می‌کنند.
تکمیل‌کننده سبد محصولات سیسکو، ماژول‌های Cisco CWDM Optical Add/Drop Multiplexer (OADM) هستند که در مدل‌های 1 کاناله و 2 کاناله عرضه می‌شوند. این ماژول‌ها (OADM) به مهندسان شبکه این امکان را می‌دهند که طول‌موج‌های خاصی را در گره‌های میانی شبکه، بدون ایجاد اختلال در ترافیک اصلی عبوری از فیبر، به‌صورت انتخابی اضافه (Add) یا حذف (Drop) کنند. این ویژگی، ماژول‌های مذکور را به گزینه‌ای ایده‌آل برای طراحی‌های پیچیده شبکه به‌صورت حلقوی (Ring) یا نقطه به نقطه (Point-to-Point) تبدیل کرده است.
ویژگی‌ها و مزایا
- ظرفیت فیبر مقیاس‌پذیر (Scalable Fiber Capacity):مالتی‌پلکس کردن تا هشت کانال مجزا بر روی یک جفت فیبر تک‌حالت (Single-mode)، که نیاز به اجاره یا نصب فیبرهای اضافی را به میزان قابل توجهی کاهش می‌دهد.
- معماری با قابلیت تعویض در حین کار (Hot-Swappable Architecture):امکان نصب، حذف یا ارتقای فرستنده-گیرنده‌ها (Transceivers) و ماژول‌های پسیو را بدون نیاز به خاموش کردن سیستم میزبان یا ایجاد اختلال در ترافیک عملیاتی فراهم می‌کند.
- انعطاف‌پذیری در پروتکل و سرعت (Protocol and Speed Flexibility):پشتیبانی یکپارچه از نرخ‌های انتقال داده چندگانه، از جمله Gigabit Ethernet و برنامه‌های کاربردی Fibre Channel با سرعت 1 و 2 گیگابیت بر ثانیه.
- طول موج‌های نوری استاندارد (Standardized Optical Wavelengths):مطابقت با استاندارد شبکه CWDM در ITU-T G.694.2 در هشت کانال طیفی مشخص از 1470 نانومتر تا 1610 نانومتر.
- ماژول‌های پسیو بدون نیاز به برق (Unpowered Passive Modules):دستگاه‌های MUX/DEMUX و OADM نیازی به توان الکتریکی یا خنک‌کننده فعال ندارند که این امر باعث افزایش حداکثری قابلیت اطمینان سخت‌افزار و تسهیل نصب در سایت می‌شود.
- نظارت نوری دیجیتال (Digital Optical Monitoring - DOM):امکان ردیابی تشخیصی بلادرنگ پارامترهای کلیدی مانند توان ارسال/دریافت نوری، دمای ماژول، جریان بایاس لیزر و ولتاژ تغذیه را فراهم می‌کند.
- پشتیبانی از توپولوژی‌های متنوع (Versatile Topology Support):تسهیل چیدمان‌های مختلف شبکه - از جمله معماری‌های نقطه به نقطه (Point-to-Point)، باس (Bus) و حلقه‌های نوری مقاوم (Resilient Optical Ring) - از طریق ماژول‌های یکپارچه OADM.
- حفاظت از سرمایه‌گذاری زیرساختی (Infrastructure Investment Protection):بهره‌گیری از اسلات‌های استاندارد SFP موجود در سوئیچ‌ها، روترها و پلتفرم‌های نوری سیسکو برای ارائه یک مسیر ارتقای پهنای باند ساده و مقرون‌به‌صرفه.
ترانسپوندر (Transponder) دو کاناله SFP با قابلیت WDM سیسکو، دامنه کاربردها و پلتفرم‌های تحت پشتیبانی راهکارهای اپتیکال قابل تعویض (Pluggable Optics) مبتنی بر مالتی‌پلکسینگ تقسیم طول موج درشت (CWDM) و متراکم (DWDM) سیسکو را گسترش می‌دهد. این محصول از هر نوع کلاینت، هر پروتکل و هر سرعتی در بازه 155 مگابیت بر ثانیه (OC-3/STM-1) تا 2.488 گیگابیت بر ثانیه (OC-48/STM-16) پشتیبانی می‌کند.
نمای کلی محصول

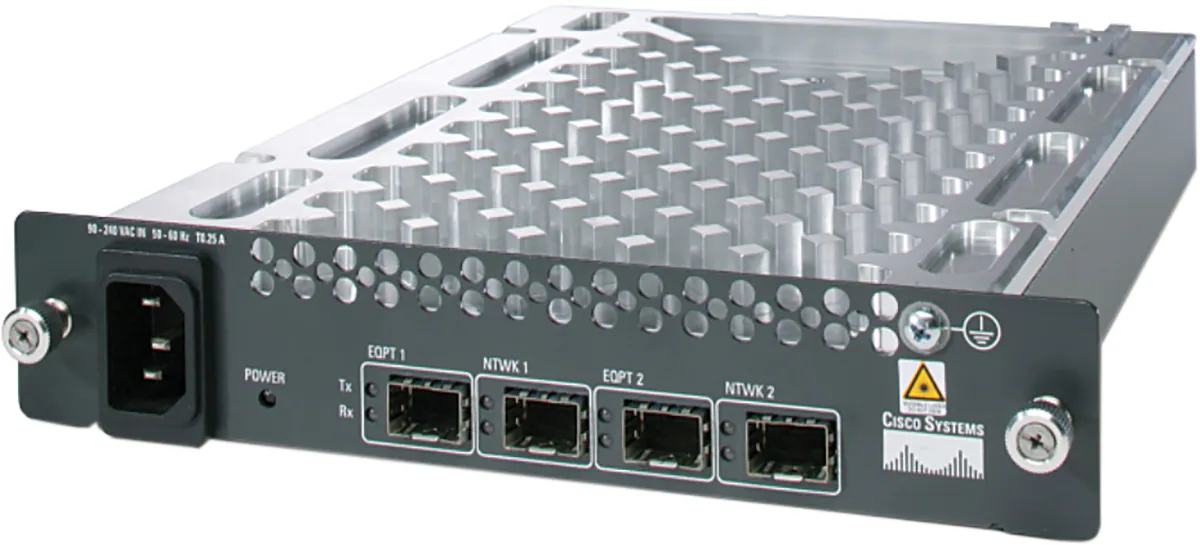

ترانسپوندر 2 کاناله SFP WDM سیسکو (شکل 1)، یک واحد مدیریت‌نشده (unmanaged) است که می‌تواند هر سیگنال نوری ورودی را به یک کانال CWDM یا DWDM تبدیل کند. انعطاف‌پذیری این دستگاه در نرخ‌های انتقال داده (data rates)، پروتکل‌ها و گزینه‌های مالتی‌پلکسینگ تقسیم طول موج (WDM)، توسط ماژول‌های نوری قابل تعویض (pluggable optics) سیسکو تأمین می‌شود که در هر دو سمت کلاینت (client side) و سمت ترانک (trunk side) قرار می‌گیرند.
علاوه بر این، هنگامی که ماژول‌های (Small Form-Factor Pluggable (SFP با طول موج یکسان در سمت کلاینت (client) و ترانک (trunk) قرار می‌گیرند، این واحد می‌تواند به سادگی به عنوان یک بازتولیدکننده 3R (شامل تقویت مجدد، شکل‌دهی مجدد و زمان‌بندی مجدد) برای جریان داده‌های آپلینک (مسیر کلاینت به شبکه) و یک بازتولیدکننده 2R (شامل تقویت مجدد و شکل‌دهی مجدد) برای جریان داده‌های داون‌لینک (مسیر شبکه به کلاینت) عمل کند؛ قابلیتی که این محصول را به یک ماژول بسیار پویا و منعطف تبدیل می‌نماید.
ترانسپوندر 2 کاناله SFP با قابلیت WDM سیسکو (Cisco 2-Channel SFP WDM Transponder)
این ترانسپوندر (Transponder) با استفاده از ماژول‌های نوری قابل تعویض (Pluggable Optics)، محدوده دستگاه‌های کلاینتی را که می‌توانند به شبکه CWDM یا DWDM متصل شوند، به‌طور مؤثری گسترش می‌دهد. تجهیزات جانبی مانند مالتی‌پلکسرهای افزودن/حذف (ADM) در استانداردهای SONET/SDH، دستگاه‌های ذخیره‌سازی و اترنت، یا پلتفرم‌های سیسکو که از ماژول‌های نوری WDM پشتیبانی نمی‌کنند، می‌توانند با استفاده از این ترانسپوندر به شبکه WDM متصل شوند. این دستگاه، تبدیل طول‌موج (Wavelength Conversion) سیگنال‌های قدیمی 850، 1300 و 1550 نانومتر (nm) را به هر یک از کانال‌های CWDM یا DWDM انجام می‌دهد. این تبدیل توسط پورت‌های WDM SFP که در سمت خط (Line Side) قرار دارند، امکان‌پذیر می‌شود (شکل 2).

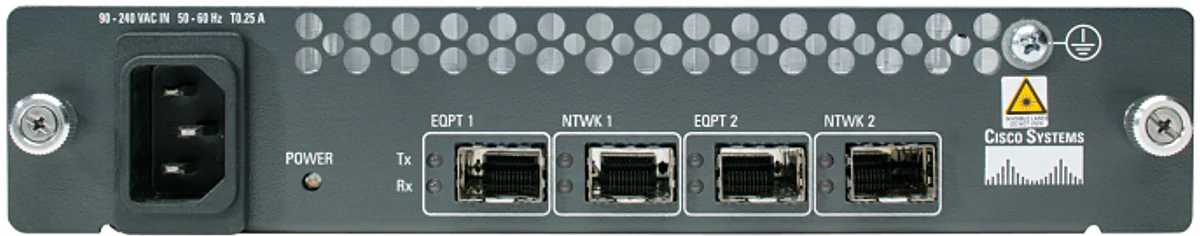

پورت‌های SFP روی ترانسپوندر (Transponder)
هر ترانسپوندر (Transponder) از حداکثر دو ماژول نوری (Optics) خطی CWDM یا DWDM (که در پورت‌های با برچسب «NTWK1» و «NTWK2» قرار می‌گیرند) و همچنین دو ماژول نوری کلاینت (که در پورت‌های با برچسب «EQPT1» و «EQPT2» قرار می‌گیرند) پشتیبانی می‌کند. طیف ماژول‌های نوری Cisco SFP در این ترانسپوندر، از تمامی پروتکل‌ها و سرعت‌های بین 155 مگابیت بر ثانیه تا 2.488 گیگابیت بر ثانیه پشتیبانی می‌نماید.
این ترانسپوندر (Transponder) با شاسی پسیو Cisco CWDM (شکل 3) با شماره قطعه CWDM-CHASSIS-2= سازگار است. دو دستگاه ترانسپوندر می‌توانند به‌طور همزمان در این شاسی دو اسلاته قرار بگیرند. محدودیتی برای تعداد شاسی‌هایی که می‌توانند در یک رک (Rack) روی هم چیده (Stack) شوند، وجود ندارد. همچنین، این ترانسپوندر می‌تواند در همان شاسی در کنار هر نوع فیلتر پسیو Cisco CWDM قرار گیرد.

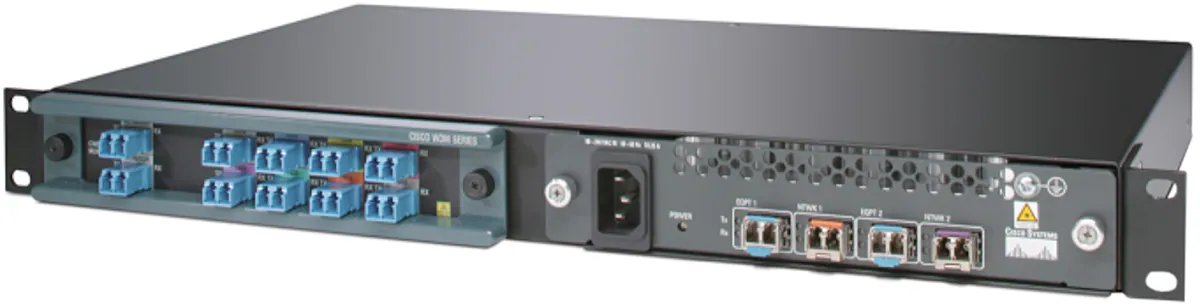

شاسی Cisco CWDM
جدول 1، ماژول‌های فیبر نوری SFP (SFP optics) سازگار مورد نیاز برای هر کاربرد را فهرست می‌کند.
جدول 1. اپتیک‌های SFP و کاربردهای پشتیبانی‌شده
|
پروتکل کلاینت (Client Protocol) |
نرخ بیت (Bit Rate) (مگابیت بر ثانیه) |
ماژول SFP کلاینت (Client SFP) |
ماژول SFP خط CWDM |
ماژول SFP خط DWDM |
|
استاندارد SONET/SDH |
2488 |
SFP-OC48-SR SFP-OC48-IR1 SFP-OC48-LR2 |
● CWDM-SFP-1470=
● CWDM-SFP-1490=
● CWDM-SFP-1510=
● CWDM-SFP-1530=
● CWDM-SFP-1550=
● CWDM-SFP-1570=
● CWDM-SFP-1490=
● CWDM-SFP-1610=
|
32 کانال (32 channels) ● DWDM-SFP-3033=
● DWDM-SFP-3112=
– ● DWDM-SFP-XXXX=
– ● DWDM-SFP-5979=
● DWDM-SFP-6061=
|
|
622 |
SFP-OC12-SR SFP-OC12-IR1 SFP-OC12-LR1 SFP-OC12-LR2 SFP-OC12-MM |
|||
|
155 |
SFP-OC3-SR SFP-OC3-IR1 SFP-OC3-LR1 SFP-OC3-LR2 SFP-OC3-MM |
● ONS-SE-155-1470=
● ONS-SE-155-1490=
● ONS-SE-155-1510=
● ONS-SE-155-1530=
● ONS-SE-155-1550=
● ONS-SE-155-1570=
● ONS-SE-155-1590=
● ONS-SE-155-1610=
|
– |
|
|
گیگابیت اترنت (Gigabit Ethernet) |
1250 |
GLC-LH-SM= GLC-SX-MM= GLC-ZX-SM= GLC-BX-D= GLC-BX-U= SFP-GE-L= SFP-GE-S= SFP-GE-Z= |
● CWDM-SFP-1470=
● CWDM-SFP-1490=
● CWDM-SFP-1510=
● CWDM-SFP-1530=
● CWDM-SFP-1550=
● CWDM-SFP-1570=
● CWDM-SFP-1490=
● CWDM-SFP-1610=
|
32 کانال (32 channels) ● DWDM-SFP-3033=
● DWDM-SFP-3112=
– ● DWDM-SFP-XXXX=
– ● DWDM-SFP-5979=
● DWDM-SFP-6061=
|
|
فایبر چنل (Fibre Channel) |
1063 |
DS-SFP-FC-2G-LW= ONS-SE-G2F-LX= DS-SFP-FC-2G-SW= ONS-SE-G2F-SX= |
||
|
2125 |
DS-SFP-FC-2G-LW= ONS-SE-G2F-LX= DS-SFP-FC-2G-SW= ONS-SE-G2F-SX= |
کاربردها
این ترانسپوندر (Transponder) برای شرایطی طراحی شده است که اکثر تجهیزات مستقیماً با اپتیک‌های قابل اتصال (Pluggable Optics) کار می‌کنند، اما برخی پلتفرم‌ها فاقد اپتیک‌های قابل اتصال WDM هستند و نیاز دارند به شبکه WDM متصل شوند. شکل 4 نمونه‌ای از دو سایت را نشان می‌دهد که از طریق لینک‌های SONET به یکدیگر متصل شده‌اند: ترانسپوندرها در هر مکان، سیگنال‌ها را از تجهیزات SONET دریافت کرده و آن‌ها را به کانال‌های CWDM تبدیل می‌کنند؛ سپس این کانال‌ها با تجهیزات پسیو (Passive) Cisco CWDM ارتباط برقرار می‌کنند.

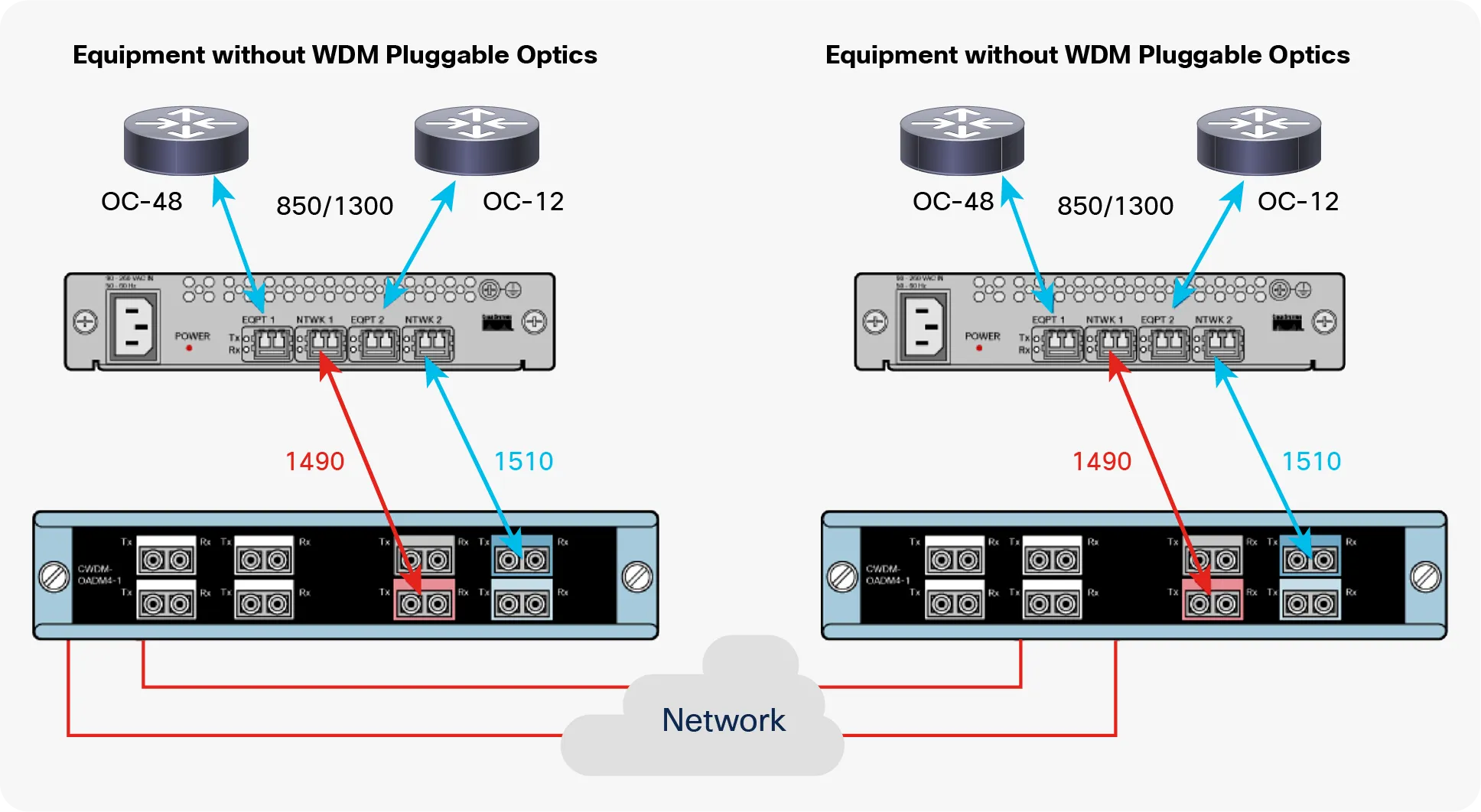

سناریوی نمونه پیاده‌سازی (Example Deployment Scenario)
مشخصات محصول
ترانسپوندر (Transponder) دو کاناله SFP WDM سیسکو، یک واحد مدیریت‌نشده (unmanaged) است که هیچ نرم‌افزاری را اجرا نمی‌کند. چراغ‌های LED روی پنل جلویی (شکل 5)، وضعیت‌های مختلف هشدار را مطابق با خلاصه ارائه‌شده در جدول 2 گزارش می‌دهند. جداول 3 تا 6، مشخصات محصول و ویژگی‌های نوری (optical specifications) را فهرست کرده‌اند.

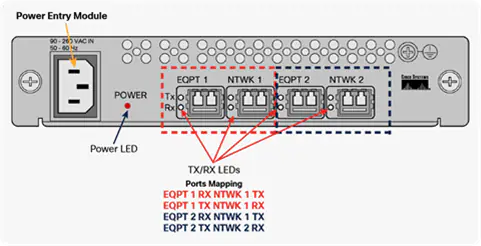

نشانگرهای LED پنل جلویی (Front-Panel LEDs)
جدول 2. توصیفات چراغ‌های وضعیت (LED descriptions)
|
نام نشانگر (Led Name) |
رنگ (Color) |
توضیحات (Description) |
|
POWER |
سبز |
روشن (Power on) |
|
خاموش (Off) |
خاموش (Power off) |
|
|
EQPT1/2 TX |
سبز |
لیزر تجهیزات 1 روشن است (Equipment 1 laser on) |
|
قرمز |
لیزر تجهیزات 1 خاموش است (Equipment 1 laser off) |
|
|
خاموش (Off) |
ماژول SFP تجهیزات 1 شناسایی نشد (Equipment 1 SFP not present) |
|
|
EQPT1/2 RX |
سبز |
سیگنال تجهیزات 1 شناسایی شد (Equipment 1 signal detected) |
|
قرمز |
قطع سیگنال تجهیزات 1 (Equipment 1 loss of signal) |
|
|
سبز چشمک‌زن (Flashing green) |
از دست رفتن قفل سیگنال تجهیزات 1 (Equipment 1 loss of lock) |
|
|
خاموش (Off) |
ماژول SFP تجهیزات 1 شناسایی نشد (Equipment 1 SFP not present) |
|
|
NTWK1/2 TX |
سبز |
لیزر شبکه 1 روشن است (Network 1 laser on) |
|
قرمز |
لیزر شبکه 1 خاموش است (Network 1 laser off) |
|
|
خاموش (Off) |
ماژول SFP شبکه 1 شناسایی نشد (Network 1 SFP not present) |
|
|
NTWK1/2 RX |
سبز |
سیگنال شبکه 1 شناسایی شد (Network 1 signal detected) |
|
قرمز |
قطع سیگنال شبکه 1 (Network 1 loss of signal) |
|
|
خاموش (Off) |
ماژول SFP شبکه 1 شناسایی نشد (Network 1 SFP not present) |
جدول 3. مشخصات محصول
|
پیکربندی |
پارامتر |
مشخصات فنی |
|
الکتریکی |
ولتاژ تغذیه (Supply voltage) |
90 تا 240 ولت متناوب (VAC) |
|
حداکثر توان مصرفی (Max power consumption) |
9.7 وات |
|
|
نوع کانکتور (Connector type) |
دوشاخه ورودی IEC 60320 C14 |
|
|
قابلیت اطمینان (Reliability) |
میانگین زمان بین خرابی‌ها (MTBF) |
24.68 سال |
|
مکانیکی |
ابعاد (Dimensions) |
● عرض 17.55 سانتی‌متر (صفحه جلویی 20.95 سانتی‌متر)
● ارتفاع 4.06 سانتی‌متر
● عمق 25.4 سانتی‌متر
|
|
وزن (تخمین زده شده با 4 عدد SFP) |
1.8 تا 2.2 کیلوگرم |
|
|
محیطی |
دما (Temperature) |
0 تا 40 درجه سانتی‌گراد |
|
عملکرد (Performance) |
نرخ بیت (Bit rate) |
100 تا 2500 مگابیت بر ثانیه |
|
بازسازی سیگنال (Regeneration) |
● 3R در مسیر بالاسو (از کلاینت به SFP ترانک)
● 2R در مسیر پایین‌سو (از ترانک به کلاینت)
|
جدول 4. مشخصات نوری CWDM SFP (استانداردهای OC-3/STM-4، OC-48/STM-16، اترنت 1 گیگابیت، فیبر کانال 1 گیگابیت و فیبر کانال 2 گیگابیت)
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحدها |
یادداشت‌ها و شرایط |
|
طول موج مرکزی فرستنده (Transmitter Center Wavelength) |
λ |
(λ – 4) |
(λ + 7) |
نانومتر (nm) |
طول موج‌های مرکزی موجود عبارتند از 1470، 1490، 1510، 1530، 1550، 1570، 1590 و 1610 نانومتر |
|
نسبت سرکوب مد جانبی (Side-Mode Suppression Ratio) |
SMSR |
30 |
دسی‌بل (dB) |
||
|
توان خروجی نوری فرستنده (Transmitter Optical Output Power) |
Pout |
0 |
5.0 |
دسی‌بل میلی‌وات (dBm) |
توان متوسط تزریق شده به فیبر تک‌حالته (Single-mode fiber) |
|
توان ورودی نوری گیرنده (Receiver Optical Input Power) (نرخ خطای بیت یا BER کمتر از 10 به توان 12- با الگوی PRBS 2 به توان 7 منهای 1) |
Pin |
–29.0 |
–7.0 |
دسی‌بل میلی‌وات (dBm) |
نرخ داده کمتر از 2000 مگابیت بر ثانیه |
|
توان ورودی نوری گیرنده (Receiver Optical Input Power) (نرخ خطای بیت یا BER کمتر از 10 به توان 12- با الگوی PRBS 2 به توان 7 منهای 1) |
Pin |
–28.0 |
–7.0 |
دسی‌بل میلی‌وات (dBm) |
نرخ داده بیشتر از 2000 مگابیت بر ثانیه |
|
طول موج ورودی نوری گیرنده (Receiver Optical Input Wavelength) |
λ |
1450 |
1620 |
نانومتر (nm) |
|
|
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) |
شاخص مدولاسیون نوری (OMI) |
9 |
دسی‌بل (dB) |
||
|
جریمه پراکندگی (Dispersion Penalty) در 100 کیلومتر |
2 |
دسی‌بل (dB) |
نرخ داده کمتر از 2000 مگابیت بر ثانیه |
||
|
جریمه پراکندگی (Dispersion Penalty) در 100 کیلومتر |
3 |
دسی‌بل (dB) |
نرخ داده بیشتر از 2000 مگابیت بر ثانیه |
جدول 5. مشخصات نوری CWDM SFP (استاندارد OC-3/STM-1)
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحدها |
یادداشت‌ها و شرایط |
|
طول موج مرکزی فرستنده (Transmitter Center Wavelength) |
λ |
(λ–4) |
(λ + 7) |
نانومتر (nm) |
طول موج‌های مرکزی موجود عبارتند از 1470، 1490، 1510، 1530، 1550، 1570، 1590 و 1610 نانومتر |
|
توان خروجی نوری فرستنده (Transmitter Optical Output Power) |
Pout |
0 |
5.0 |
دسی‌بل میلی‌وات (dBm) |
توان متوسط تزریق شده به فیبر تک‌حالته (Single-mode fiber) |
|
توان ورودی نوری گیرنده (Receiver Optical Input Power) (نرخ خطای بیت یا BER کمتر از 10 به توان 12- با الگوی PRBS 2 به توان 7 منهای 1) |
Pin |
–34.0 |
–7.0 |
دسی‌بل میلی‌وات (dBm) |
در سرعت 155 مگابیت بر ثانیه (Mbps) |
|
طول موج ورودی نوری گیرنده (Receiver Optical Input Wavelength) |
λ |
1450 |
1620 |
نانومتر (nm) |
|
|
جریمه پراکندگی (Dispersion Penalty) در مسافت 100 کیلومتر |
1 |
دسی‌بل (dB) |
در سرعت 155 مگابیت بر ثانیه (Mbps) |
جدول 6. مشخصات نوری DWDM SFP (برای استانداردهای OC-3/STM-4، OC-48/STM-16، اترنت 1 گیگابیت، فیبر کانال 1 گیگابیت و فیبر کانال 2 گیگابیت)
|
پارامتر |
نماد |
حداقل |
حداکثر |
واحدها |
یادداشت‌ها و شرایط |
|
فرستنده (Transmitter) |
|||||
|
پهنای طیفی (Spectral Width) |
0.2 |
نانومتر (nm) |
پهنای کامل، 20 دسی‌بل منفی از حداکثر، با پهنای باند تفکیک‌پذیری (RBW) برابر با 0.01 نانومتر |
||
|
طول موج مرکزی فرستنده (Transmitter Center Wavelength) |
λ |
λ – 100 |
λ + 100 |
پیکومتر (pm) |
طول موج‌های مرکزی مطابق با طرح کانال DWDM سیسکو و شبکه 100 گیگاهرتزی ITU هستند |
|
نسبت سرکوب حالت جانبی (SMSR) |
دسی‌بل (dB) |
30 |
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) |
||
|
شاخص مدولاسیون نوری (OMI) |
توان خروجی نوری فرستنده (Transmitter Optical Output Power) |
8.2 |
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) |
||
|
دسی‌بل میلی‌وات (dBm) |
توان متوسط تزریق‌شده به فیبر تک‌حالته (Single-mode fiber) |
0 |
4.0 |
گیرنده (Receiver) |
طول موج ورودی نوری گیرنده (Receiver Optical Input Wavelength) |
|
آستانه آسیب گیرنده (Receiver Damage Threshold) |
|||||
|
تحمل پراکندگی (Dispersion Tolerance) |
λ |
1530 |
1565 |
نانومتر (nm) |
|
|
پیکوثانیه بر نانومتر (ps/nm) |
|
|
–1 |
گیرنده (Receiver) |
|
|
عملکرد محدود به توان در نسبت سیگنال به نویز نوری (OSNR) برابر با 20 دسی‌بل (کمتر از 2000 مگابیت بر ثانیه) یا 21 دسی‌بل (بیشتر از 2000 مگابیت بر ثانیه) در پهنای باند تفکیک‌پذیری (RBW) 0.1 نانومتر |
|
–500 |
1600 |
توان ورودی نوری (Optical Input Power) |
|
|
دسی‌بل میلی‌وات (dBm) |
|||||
|
جریمه توان پراکندگی (Dispersion Power Penalty) کمتر از 2000 مگابیت بر ثانیه |
800- تا 3600+ پیکوثانیه بر نانومتر |
–28.0 |
–9.0 |
گیرنده (Receiver) |
|
|
جریمه توان پراکندگی (Dispersion Power Penalty) بیشتر از 2000 مگابیت بر ثانیه |
3 |
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) |
800- تا 2400+ پیکوثانیه بر نانومتر |
||
|
عملکرد محدود به نویز در نسبت سیگنال به نویز نوری (OSNR) برابر با 18 دسی‌بل (کمتر از 2000 مگابیت بر ثانیه) یا 19 دسی‌بل (بیشتر از 2000 مگابیت بر ثانیه) در پهنای باند تفکیک‌پذیری (RBW) 0.1 نانومتر |
3 |
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) |
جریمه نسبت سیگنال به نویز نوری پراکندگی (Dispersion OSNR Penalty) کمتر از 2000 مگابیت بر ثانیه |
||
|
800- تا 3600+ پیکوثانیه بر نانومتر |
|||||
|
جریمه توان پراکندگی (Dispersion Power Penalty) کمتر از 2000 مگابیت بر ثانیه |
800- تا 3600+ پیکوثانیه بر نانومتر |
–22.0 |
–9.0 |
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) |
|
|
جریمه نسبت سیگنال به نویز نوری پراکندگی (Dispersion OSNR Penalty) بیشتر از 2000 مگابیت بر ثانیه |
2 |
نسبت خاموشی فرستنده (Transmitter Extinction Ratio) |
800- تا 2400+ پیکوثانیه بر نانومتر |
||
|
جریمه نسبت سیگنال به نویز نوری (OSNR) ناشی از پراکندگی (Dispersion) بیشتر از 2000 مگابیت بر ثانیه (Mbps) |
3 |
800- تا 2400+ پیکوثانیه بر نانومتر (ps/nm) |
|||
اطلاعات سفارش
برای ثبت سفارش، به صفحه اصلی سفارش‌گذاری سیسکو (Cisco ordering homepage) مراجعه کنید. جدول 7، اطلاعات مربوط به سفارش ماژول ترانسپوندر 2 کاناله SFP WDM سیسکو (Cisco 2-Channel SFP WDM Transponder) را فهرست کرده است.
جدول 7. اطلاعات سفارش (Ordering information)
نام محصول | شماره قطعه |
ترانسپوندر (Transponder) دو کاناله WDM سیسکو با رابط SFP | WDM-SFP-2CH-CONV= |
برای کسب اطلاعات بیشتر
For more information about Cisco WDM products, visit https://www.cisco.com/en/US/products/ps6575/index.html.
